Аксессуары для видеокамеры в системе наблюдения

Когда для видеонаблюдения требуется сетевой коммутатор

Когда нужно построить из нескольких электронных устройств единую сеть так, чтобы они могли обмениваться данными, используется ip-коммутатор

Состоящая из нескольких видеокамер и других устройств система наблюдения представляет собой сеть, и коммутатор в ней — важное звено обеспечения стабильного функционирования

Выбор коммутатора для ip-видеокамер конкретной охранной системы зависит от ряда важных технических характеристик.

Пропускная способность. Этот параметр определяет количество цифровой информации, которое устройство может пропускать в единицу времени через все свои порты. В продаже чаще всего встречаются коммутаторы для подключения видеокамер с пропускным режимом 10/100 Мбит/с и 1 Гбит/c. Недостаточная пропускная способность чревата периодическим торможением смены картинки.

Количество портов. Параметр определяет максимальное количество подключаемых в сеть устройств

Важно, чтобы у многопортового переключателя была высокая пропускная способность.

Форм-фактор и целевое назначение. Устройства для уличной установки выполняются в прочном, защищенном от негативных воздействий корпусе

Степень защиты должна быть не ниже IP66. Для внутренних помещений повышенных требований к защищенности корпуса устройства не требуется. У пользователей востребованы компактные модели с дополнительными монтажными креплениями.

Наличие/отсутствие функций PoE, MDI/MDI-X.

Лучший ip-коммутатор — это тот, который по максимуму удовлетворяет требованиям охранной системы видеонаблюдения конкретного объекта.

Как выбрать камеру для наблюдения

С тем, для чего нужны такие системы и как их узаконить, мы разобрались. За счёт того что подобное оборудование пользуется большой популярностью, существует огромный выбор техники, предназначенной для скрытой видеосъемки, которая отличается качеством картинки, способом передачи данных и установки. Давайте рассмотрим возможные варианты.

Размеры и форма

Видимая часть объектива скрытых камер равняется 2 мм, то есть они являются абсолютно незаметными. Камеры размером со спичечную головку могут быть самостоятельными элементами или же скрыты в корпус, например, охранного или пожарного датчика. Корпусные устройства в таком обличье еще и относятся к системам безопасности и не являются противозаконными.

Тип подключения

Такие устройства могут быть проводными и беспроводными. В первом случае появляются дополнительные хлопоты относительно того, куда спрятать провода, но есть и свои преимущества в наличии кабеля, например, отпадают такие вопросы, как наличие связи.

Беспроводные камеры намного удобнее в плане маскировки, но важно обращать внимание на то, сколько та или иная камера может работать в автономном режиме. Чем мощнее блок питания, тем выше стоимость такого устройства

Для передачи данных с беспроводных камер необходим Wi-Fi или GSM связь. Минусом устройств, передача данных с которых осуществляется через беспроводной Интернет, является то, что на качество и скорость передачи данных могут повлиять препятствия в виде бетонных стен. Сотовая связь более доступна, но для полноценной эксплуатации предполагается наличие мобильного Интернета, лучше всего 3G.

Безпроводной тип подключения скрытого видеонаблюдения

Способ установки

Системы скрытого видеонаблюдения могут быть мобильными и стационарными. Тут всё зависит от оборудования, которое используется. Естественно, проводные камеры устанавливаются на одном месте, а вот беспроводные в случае необходимости можно перемещать без особого труда.

Качество изображения

Мини-камеры могут быть чёрно-белыми и цветными, цветовой диапазон никак не влияет на качество съемки. Чёрно-белые камеры обладают лучшими показателями чувствительности и четкости картинки, чем цветные, а также для хранения таких видеозаписей требуется меньше памяти на записывающем устройстве. Преимущества цветных видеокамер очевидны.

Беспроводные мини-камеры для скрытого видеонаблюдения

Стоимость цветных и чёрно-белых камер практически одинаковая, а какому устройству отдавать предпочтение, стоит определяться в каждом конкретном случае.

Цифровые камеры отличаются более высоким качеством картинки, но и цена на них намного выше, чем на аналоговые.

Угол обзора и дальность съемки зависит от объектива, чем выше его возможности, тем дороже будет устройство.

Выбор кабеля для видеонаблюдения

Кабель в системе наблюдения обеспечивает:

  • передачу сигнала от камеры на компьютер или другое регистрирующее устройство;
  • энергопитание используемых устройств;
  • коммуникацию с внешними аксессуарами.

От правильности выбора зависит способность системы видеонаблюдения выполнять поставленные задачи. В целях обеспечения безопасности используют несколько вариантов:

  • коаксиальный кабель;
  • комбинированный кабель;
  • витая пара.

Нужный образец выбирается в зависимости от вида монтируемой системы наблюдения, которая может быть аналоговой или цифровой, соответственно используемым в ее основе  типам камер. Кабель для аналоговых видеокамер может быть коаксиальным, еще называемый радиочастотным или комбинированным (радиочастотный + электрический).

Особенности коаксиального кабеля

Основные компоненты проводника показаны на схематическом рисунке.

Центральный медный или алюминиевый провод может быть одножильным или состоять из нескольких жил малого диаметра (многожильным). Диэлектрик в различных модификациях может быть выполнен из вспененного пластика, тефлона или полиэтилена. Экранирующая оплетка выполняется из алюминиевой или медной фольги и тоненьких проводков, она защищает проходящие через кабель сигналы от помех и потерь.

Выпускается несколько модификаций коаксиального кабеля:

  • для уличного монтажа с оболочкой черного цвета, устойчивой к воздействию влаги и грязи, перепадов температуры;
  • для внутреннего монтажа с оболочкой серого или белого оттенков;
  • магистральный кабель (трос).

Также выпускаемые коаксиальные проводники различаются стандартом волнового сопротивления:

  • для передачи радиосигналов 50 Ом;
  • для передачи видеосигналов 75 Ом.

В таблице ниже представлены наиболее востребованные модификации изделия.

Есть и другие характеристики, на которые следует обращать внимание при выборе

  1. Гибкость изделия важна, когда монтаж системы предполагает множественные изгибы при прокладке кабеля. В таком случае следует выбирать многожильный проводник — более гибкий в сравнении с одножильным.
  2. Качество экранирующей оплетки — от нее зависит защита от помех и возможных потерь.
  3. Диаметр диэлектрической оболочки.
  4. Показатель затухания сигнала.

Рассматриваемый вид проводника используется исключительно для передачи сигналов

При монтаже системы важно определиться с питанием видеокамер. Здесь возможны два варианта:

  • прокладка соответствующего электрического кабеля для подачи напряжения на все видеокамеры;
  • использование комбинированного кабеля.

Особенности комбинированных проводников (КВК)

КВК представляет собой сочетание в единой оболочке коаксиального и электропитающего проводников.

Применение изделия уместно в монтаже систем видеонаблюдения в тех случаях, когда питание и передача сигнала с камеры осуществляется из единой точки. Прокладки дополнительных проводов напряжения, как описано выше, не потребуется.

Маркируются модификации изделия в зависимости от целевого использования.

  1. КВК-П предназначен для монтажа уличного видеонабюдения. Он устойчив к погодным условиям, может использоваться для воздушных линий.
  2. ККСЭВ предназначен для передачи видео и звуковых сигналов.

Вместе с буквами в маркировке применяются цифры, которыми обозначается количество дополнительных изолированных проводов, скрытых в единой оболочке.

Кабель для монтажа цифровой системы видеонаблюдения

Для монтажа систем, использующих IP- камеры, и коммуникаций электронных устройств в единую сеть, используется витая пара. Общее представление изделия отражает схематический рисунок.

В зависимости от конструктивных особенностей витая пара маркируется следующими буквенными комбинациями.

  1. UTP — самая простая разновидность витой пары, представляет собой 8 попарно скрученных изолированных проводников в единой защитной оболочке. Изделие не имеет экранирующей оплетки, в связи с чем малоустойчиво к электромагнитным помехам. Не рекомендуется к прокладке рядом с электропроводкой.
  2. FTP отличается наличием общего для всех пар экрана из фольги. Кабель более устойчив к помехам, его можно прокладывать рядом с электропроводкой. Для сохранности фольгированного экрана не рекомендуется допускать изгибов, превышающих минимально допустимого значения (8-кратной толщины кабеля).
  3. STP отличается общей медной экранирующей оплеткой и наличием фольгированного экрана на каждом медном проводнике. Рекомендуется для монтажа системы, охватывающей большую территорию или при наличии многочисленных источников помех.

Выбор кабеля зависит от технических условий монтажа системы наблюдения на конкретном объекте.

Подключение IP-камеры по витой паре

После проводится обжим при помощи кримпера, вторая сторона остается неизменной. Далее вставляется разъем питания и LAN в соответствующее гнездо ранее установленной камеры и проводится протяжка провода к месту, где будет находиться коммутатор, компьютер или регистратор, в зависимости от схемы подключения. Когда подключение камеры будет завершено, подключается провод питания к блоку питания с соблюдением полярности, естественно.

Вторая сторона кабеля UTP также обжимается по вышеприведенной схеме и подключается к регистратору, коммутатору или напрямую к персональному компьютеру.

Коммутатор обычно используется в том случае, если необходимо подключить несколько камер наблюдения. После того как будет проверена правильность обжима и соблюдена полярность, можете включать блок питания в сеть.

В LAN кабеле зачистим внешнюю оболочку с одной стороны на расстояние 2 сантиметра и расположим в следующем порядке слева направо:

После этого производим обжим кримпером, вторую сторону кабеля пока оставляем как есть.

Далее вставляем разъемы питания и LAN в соответствующие гнезда ранее установленной видеокамеры и производим протяжку проводов до места, где будет установлен коммутатор либо видеорегистратор, ну или персональный компьютер, если было принято решение использовать его в качестве устройства регистрации.

Обжимаем разъем RJ45 на вторую сторону кабеля UTP согласно вышеприведенной методике и подключаем его к видеорегистратору, либо к персональному компьютеру напрямую, либо используя коммутатор, если видеокамер несколько. После проверки соблюдения полярности и правильности обжима UTP кабеля можно включать источник питания в сеть 220 В.

Аспекты применения инфракрасной подсветки для видеонаблюдения

Дополнительное освещение камер уличного видеонаболюдения в темное время суток — решение логичное, но не оптимальное. Обычные лампы перегорают, их легко разбить. Инфракрасная подсветка для видеокамер — современный и эргономичный вариант вести наблюдение за низко освещенной территорий.

Также выпускаются внешние источники инфракрасного излучения для подсветки камер видеонаблюдения. По конструктивным решениям ИК-прожекторы подразделяются на:

  • галогенные лампы с ИК-фильтрами;
  • приборы на основе инфракрасных светодиодов.

Галогенные ИК-прожекторы работают эффективно, радиус их действия подсветки более 100 метров, потребляя при этом много электроэнергии. Также из-за малой ненадежности галогенных ламп срок службы устройств недолгий. ИК-диоды для подсветки долговечны, компактны по габаритам, меньше расходуют электроэнергии, но радиус их действия существенно уступает галогенным прожекторам.

Совет! Для охраны больших уличных территорий обычно выбирают галогенную ИК-подсветку. Для ведения наблюдения в офисных помещениях и холлах, на лестничных площадках и в небольших складах хорошо себя зарекомендовали объективы со встроенной или внешней ИК-подсветкой.

При выборе инфракрасной подсветки учитываются все требования, связанные с наблюдением за конкретным охраняемым объектом.

Функции ресивера в организации системы видеонаблюдения

Видео ресиверы для охранных систем представляют собой приемник цифровых сигналов, задача которого состоит в декодировании цифры в изображение и его вывод на экран монитора, компьютера, телевизора, другого аппарата, транслирующего картинку. От других подобных устройств ресивер для видеокамер  отличают следующие особенности:

  • способность принимать видео и звуковые сигналы по кабелю ли посредством беспроводной системы передачи;
  • способность принимать в зависимости от модели сигналы от нескольких камер (4-8);
  • обеспечение просмотра снимаемого видео в реальном времени;
  • простое подключение к монитору через USB-кабель.

Разновидности и эксплуатационные особенности блоков питания

Работоспособность системы наблюдения зависит от качества электропитания камер. Для стабильной подачи тока нужной силы и напряжения используются блоки питания. Эти устройства классифицируются по параметрам напряжения на выходе:

  • постоянное напряжение 12 В;
  • постоянное напряжение 24 В;
  • переменное напряжение 220 В.

В зависимости от форм-фактора устройства подразделяются на три типа.

  1. Традиционный пластиковый блок питания 12 в со встроенным шнуром и вилкой для питания одной камеры.
  2. Источник питания в перфорированном металлическом кожухе. Это более мощные устройства с клеммной колодкой для подсоединения электрических шнуров питания на несколько устройств и регулятором напряжения.
  3. Металлический защищенный щиток с дверкой, где предусмотрено место размещения аккумулятора, позволяющего источнику непродолжительное время подавать напряжение при отключении основного электропитания. Получается бесперебойный источник питания (ИБП)

Для обеспечения электропитанием уличной системы видеонеблюдения рекомендуется  использовать источник переменного питания в форм-факторе щитка. Блок подбирается исходя из расчетов, основывающихся на количестве обслуживаемых видеокамер, размеров территории и других факторов.

Для  организации наблюдения в небольшом офисе посредством нескольких карт подойдет перфорированный БП с достаточным количеством разъемов питания. Для обеспечения питанием одной камеры достаточно стандартного источника напряжения, входящего в комплект с устройством.

Инструменты и материалы для подключения

Для подключения понадобятся такие вещи:

  • Сама IP видеокамера
  • Источник питания, либо коммутатор с поддержкой стандарта PoE (опционально)
  • Отрезок двужильного кабеля требуемой длины и сечения (для подачи питания)
  • LAN кабель 5й категории (витая пара UTP Cat 5e)
  • Сплиттер PoE (опционально)
  • Штекер питания
  • Разъемы RJ-45

А также набор специального инструмента.

Есть 2 основных вида сетевых кабелей:

  1. прямой – используется для подключения коммутаторов и модемов к компьютеру. В данном случае используется подключение контактов разъемов с каждым определенным контактом на других разъемах.
  2. нуль-хабный – применяется для подключения двух компьютерных устройств с помощью сетевой карты. Схема максимально проста и не нуждается в использовании дополнительных вариантов инструмента, например, коммутатора. С целью подключения контактов в данном случае используют другой метод.

Всегда можно купить готовый кабель с RJ45, но в этом случае обязательно нужно уточнять продавцам, с какими целями вы планируете использовать данные кабели. От этого напрямую зависит выбор кабеля. Например, для IP-камер обычно используется тип кабеля UTP – он состоит из 8 жил, называется витая пара, которая обладает специальным разъемом.

Сама процедура обжатия максимально простая, основное – вы должны помнить о том, что разъем RJ45 должен иметь жилы в правильном порядке.

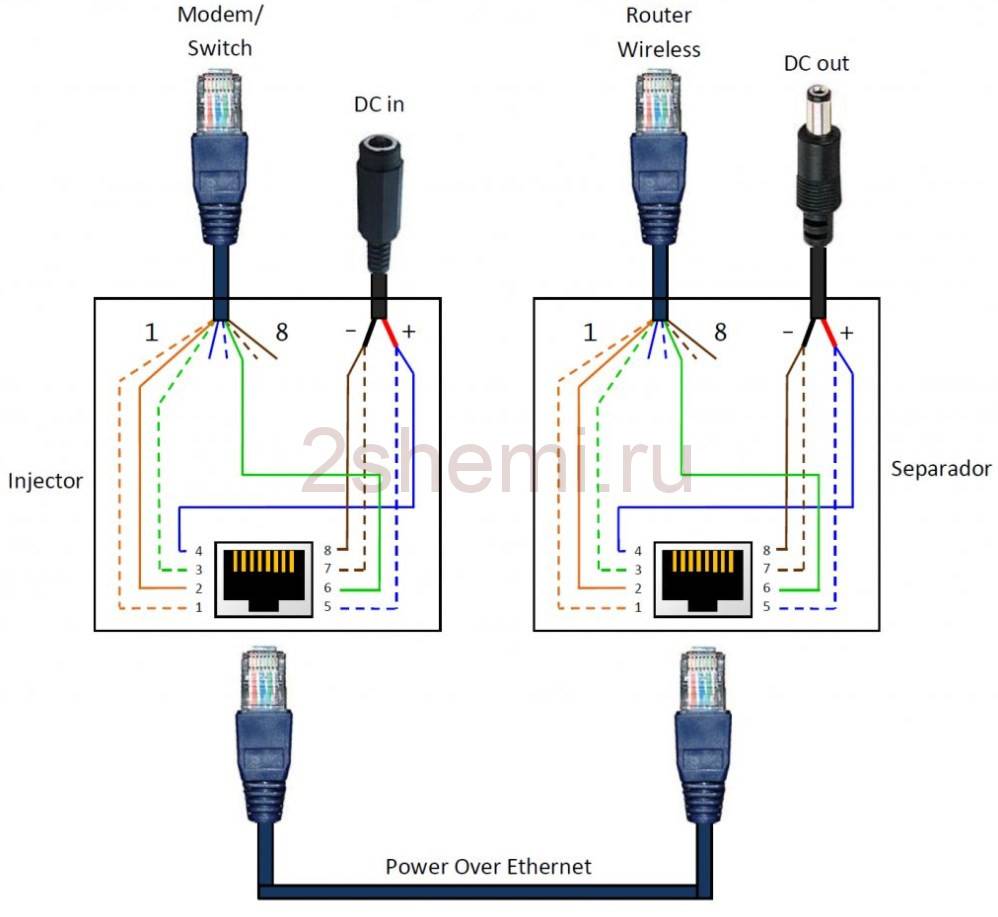

Синий и коричневый, которые выбираются для питающего напряжения, надо подключить в разъем питания. Проводник коричневого типа зажимается в клемму штекера питания и имеет пометку «+», а синий в клемму и имеет пометку «-».

Если говорим о IP-камерах с Wi-Fi, тогда во время монтажа применяется только один кабель питания. После этого обрезает проводник до 1 сантиметра, вставляя в них, не меняя последовательность цветов, в разъем RJ45, расположив его контактной группой вверх.
