Какие виды патронов на перфораторы бывают
Кроме главных типов патронов, выпускаются также дополнительные — ключевые или зубчато-венцовые и быстрозажимные БЗП. Служат они, чтобы в мощном инструменте можно было установить цилиндрические насадки (от дрелей) для просверливания дерева или металла. Однако их востребованность снизилась после того, как был изобретен переходник с перфоратора на дрель с патроном. Такой переходник состоит их хвостовика типа SDS-plus, а также резьбы, на которую завинчивается патрон от дрели.
Рассмотрим особенности зажимных устройств цангового типа для перфораторов:
- Зубчато-венцовый или ключевой — это сверлильный патрон, позволяющий установить в насадку с цилиндрической формой хвостовика. Фиксация обеспечивается при помощи специального шлицевого ключа. Ключом сдвигаются кулачки, выполняющие надежный зажим насадки с цилиндрическим видом хвостовика. Преимущество этих устройств в том, что они надежно фиксируют приспособления с цилиндрической формой хвостовой части. Такие патроны под сверло имеют и недостаток — это немалые затраты времени, чтобы освободить сверло или наоборот, зафиксировать его
- Быстрозажимные или БЗП — не стоит путать с быстрозажимными устройствами SDS. Такие типы фиксаторов обычно применяются в конструкции шуруповертов. Они бывают одномуфтовыми и двухмуфтовыми. Схема фиксации насадка идентична с ключевыми, только в быстрозажимных не используется ключ, а вместо него прикладывается усилие руки. Более надежная фиксация обеспечивается двухмуфтовыми патронами, однако зажим вручную не позволяет достичь
той надежности, которая достигается за счет усилия прижима, создаваемая ключом
Применять электроинструмент с цанговыми зажимными механизмами для совершения ударных действий не рекомендуется, так как они быстро выйдут из строя. Кроме того, не рекомендуется использовать и сам перфоратор для частого проведения сверлильных работ при обработке дерева или металла. Для таких целей лучше использовать дрели. Перфоратор же предназначен исключительно для того, чтобы работать с бетоном. Профессиональные модели агрегатов даже не имеют опции сверления, а только способны работать в двух режимах — сверление с ударом или бурение и отбойный молоток. Покупать цанговые типы устройств под перфоратор рационально только в том случае, если инструмент применяется зачастую для сверления металла и дерева, а также при работе с завинчиванием и вывинчиванием саморезов, болтов, гаек и т.п.
Часто возникающие проблемы и способы их устранения
Патрон вибрирует или слетает с оси шпинделя
Наиболее распространённая проблема связана с неустойчивым положением корпуса патрона. Если патрон начинает вибрировать во время работы или слетает с оси шпинделя, это значит, что его необходимо срочно ремонтировать.
Прежде всего, необходимо выяснить причину соскакивания патрона с вала. Скорее всего, ею окажется выработка крепёжного винта внутри патрона. От частых резких ударов или поперечных нагрузок, шляпка этого винта может отломиться. И тогда патрон во время работы легко открутиться, особенно если его придерживать рукой.
Наилучшим решением проблемы будет замена патрона новым, но возможна также и замена только контролирующего винта. Для этого нужно полностью разобрать патрон, а затем попытаться высверлить отломавшийся болт и заменить его новым. Это не всегда так легко, как кажется.
Зажимные кулачки заклинивают
Второй распространённой неполадкой в работе патрона является заклинивание зажимных кулачков. Чаще всего это случается, когда в патрон вставляют свёрла, диаметр которых превышает рекомендованный. Или когда при ремонте, рабочую часть кулачков обильно смазывают смазкой. Со временем пыль и мусор, попадающие внутрь патрона, цементируются со смазочным веществом и ломают ободки резьбы или заклинивают ход самих кулачков.
Исправить это можно разборкой патрона и тщательной очисткой кулачков от скопившегося мусора. Если резьба внутри механизма окажется неповреждённой, патрон можно собрать и эксплуатировать ещё долгое время.
Многие опытные мастера при сверлении в особо пыльных условиях защищают патрон от попадания мусора, надевая на сверло половинку теннисного шарика.
Долгая жизнь инструмента зависит от его правильной эксплуатации и регулярного обслуживания. Если инструмент сломался, работать с ним нельзя. Особенно это касается бытовых электродрелей с зажимными патронами — вылетевшее сверло может нанести травму. Снять неисправный патрон и поставить новый вполне под силу домашнему мастеру. Патроны для бытовой техники не всегда подлежат ремонту, поэтому их рекомендуется сдать в утиль или обратиться к профессионалам.
Выбор насадок – несколько советов!
Производители, пытаясь угодить потребителям, предлагают различные переходники, благодаря которым на SDS-max, например, можно поставить бур с хвостовиком SDS-plus. Ладно бы, если только так, но на прилавках вы найдете и переходники с меньшего на больший диаметр! Ни в коем случае не используйте их! Инструмент легкого или среднего класса физически не предусмотрен для работы с насадками для тяжелых инструментов. Это как если бы человека, который не занимается активно спортом, заставили бы пробежать марафон на 42 км. Вполне возможно, что он бы даже добежал до финиша, но вряд ли это прибавило бы ему здоровья.
Буры для перфораторов обычно продаются сразу упаковками – дело в том, что они практически не подлежат ремонту. Наибольшим спросом пользуются насадки-буры, которые во многом похожи на сверло для дрели, хотя, если присмотреться, вы заметите существенную разницу в заточке режущей кромки и строении спирали. Кстати, чем больше спираль закручена, тем лучше произойдет отвод отходов, тем быстрее удастся засверлить отверстие. Однако высокой прочностью такие буры похвастаться не могут. Чем меньше закручена спираль – тем выше прочность!
Создать аккаунт
Зарегистрируйтесь для получения аккаунта. Это просто!
Наибольшее распространение среди профессиональных строителей России получили перфораторы Bosch, а среди любителей бытовые модели Bosch 2-20, 2-24, 2-26. Перфораторы не только хорошо работают, но и легко ремонтируются. На них легко можно найти любую, вышедшую из строя деталь.
В конструкциях описываемых перфораторов заложен один и тот же принцип, передавать вращательный момент от ротора к валу ствола ударного блока с одновременной передачей поступательного импульса на рабочий инструмент.
Конструктивно перфораторы выполнены по одинаковой схеме, но отдельные узлы или детали имеют свои особенности.
Если знать специфические различия между моделями описанных перфораторов Bosch, то разборка и ремонт своими руками не составят особого труда.
Наряду с оригиналами на российском рынке присутствует большое количество подделок инструментов, включая перфораторы Bosch. Ниже описаны конструктивные особенности моделей и способы их разборки и ремонта своими руками.

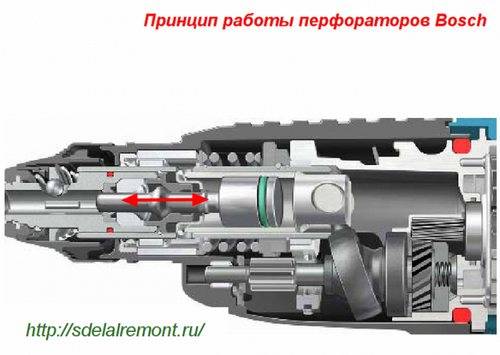

Принцип работы перфораторов одинаковый, а вот конструктивные особенности различаются.
Основные детали, используемые в перечисленных моделях перфораторов Bosch, взаимозаменяемы. Это касается механического и электрического узла.
Но есть узлы и делали, отличающиеся используемыми деталями.
Чтобы выполнить ремонт перфоратора Bosch 2-20, 2-24, 2-26, надо эти различия знать. Знание особенностей конструкции каждого перфоратора облегчает процесс ремонта, нахождения поломок и их устранения.
Конструкции перфораторов Bosch настолько простые, что позволяют выполнить несложный ремонт, практически своими руками и заменить любую деталь без обращения в сервисные службы. Надо обладать навыками сборщика, иметь элементарные знания электротехники и понимать принцип работы перфоратора.
Как устроены патроны для перфораторного оборудования
Чтобы эффективно использовать различные насадки для перфоратора, необходимо обеспечить их надежную фиксацию. Для этого и применяется специальный патрон. Первые его модели стали разрабатываться еще в 30-х годах прошлого века, когда на рынке появились перфораторы, серийное производство которых освоила всемирно известная компания Bosch.
Такое ручное устройство, как перфоратор, практически сразу было по достоинству оценено потребителями, поскольку с его помощью можно совмещать сверление с импульсным долблением, что значительно повышает эффективность выполняемой обработки. Основной недостаток первых моделей перфораторов был связан именно с тем, что наиболее слабым звеном в их конструкции был патрон, быстро приходящий в негодность под воздействием ударных нагрузок.
В результате длительных разработок производители перфораторов и патронов пришли к следующему выводу: чем более простой является конструкция зажимного устройства, тем более надежным в эксплуатации оно является.

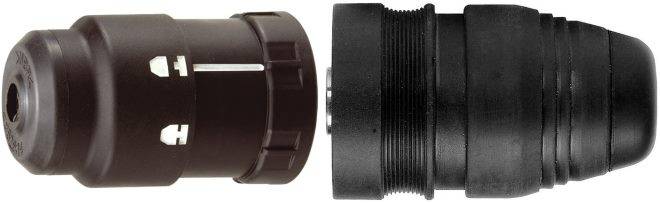

Внешне перфораторный патрон представляет собой полностью закрытое зажимное устройство
В итоге было создано три основных типа патронов для перфораторов, которые в свою очередь подразделяются на подтипы.
Существуют патроны, рабочая насадка в которых фиксируется при помощи специального ключа, приводящего в действие кулачки, надежно зажимающие хвостовик используемого инструмента. Наиболее значимым достоинством патронов данного типа является то, что они обеспечивают надежное крепление инструмента, используемого в комплекте с перфоратором. Между тем, чтобы выполнить замену рабочего инструмента в таком патроне для перфоратора, потребуется потратить значительно больше времени, чем при использовании зажимных устройств других типов.
Основные типы патронов для перфоратора
Рабочая насадка перфоратора может фиксироваться на нем и посредством быстрозажимного патрона (БЗП), который приводится в действие только за счет усилия, создаваемого руками оператора. В зависимости от конструктивного исполнения, патроны данного типа могут быть одно- или двухмуфтовыми, принципы действия которых также различаются.
Более простыми в использовании являются одномуфтовые патроны, но использовать их можно только в комплекте с дрелями, на которых предусмотрена возможность автоматической блокировки рабочего вала. Для приведения в действие такого патрона достаточно усилий одной руки. Для того чтобы воспользоваться двухмуфтовым зажимным устройством, необходимо одной рукой удерживать его заднюю муфту, а второй – вращать переднюю.
Виды крепления патронов
Существует три основных вида фиксации патрона на валу:
1. Конус Морзе, маркируется литерой «В» с цифрой, указывающей на его размер. В последнее время встречается только на машиностроительном производстве, но, тем не менее, достаточно надёжный способ фиксации.
2. Резьбовое крепление. Маркируется обозначением резьбы в дюймах или метрических единицах с указанием размерности. Резьба направлена в обратную сторону от направления вращения, это позволяет избежать разбалтыванию и скручиванию при работе.
Маркировка на патроне. Литера Z на верхнем кольце и размерность, в дюймах, на центральном.
Наиболее часто в бытовых инструментах встречается именно резьбовая сборка на дополнительном винтовом креплении, это связано с достаточной надёжностью и простотой устройства этих устройств. К тому же такой патрон гораздо легче снять в бытовых условиях.
Нужно отдельно отметить и быстросъёмные зажимные устройства, получившие широкое распространение в последнее время. Обычно этот тип устройств устанавливается на универсальные ударные дрели и перфораторы. Для быстрой смены оснастки. В этом случае патрон объединён с устройством фиксации на валу шлицевого типа.
Как открутить с дрели патрон закрепленный с помощью резьбового соединения
Как правило, патроны, закрепленные с помощью резьбы на валу инструмента, дополнительно фиксируются еще и винтом с левой резьбой. Поэтому съем сверлильного патрона надо начинать с отвинчивания этого винта. Для того чтобы до винта добраться необходимо кулачки патрона на сколько это возможно утопить внутрь, как показано на фотографии.
На донышке патрона по центру должна показаться головка винта со шлицом под крестовую отвертку или звездочку. Чтобы винт при сверлении не откручивался, он установлен с левой резьбой. Поэтому откручивать винт надо, вращая отвертку по часовой стрелке. Винта может и не быть. В таком случае сразу приступают ко второму шагу – отвинчивания патрона.
Как открутить патрон с вала дрели или шуруповерта
Чтобы снять патрон с инструмента нужно зафиксировать вал и захватив патрон за корпус свинтить его, вращая против часовой стрелки, если смотреть со стороны кулачков. Главное сорвать патрон с мертвой точки, дальше он обычно легко откручивается.
Мне повезло, так как на круглом основании патрона имелись фаски, за которые хорошо можно было зацепиться рожковым ключом №19. В купленном на замену патроне таких выборок не было.
После захвата патрона рожковым ключом и одного резкого удара по ключу молотком даже без фиксации вала, как на фотографии, патрон стронулся с места. Но откручивался туго, и на это была своя причина. Пришлось продолжать скручивать его легкими ударами по ключу молотком.
Заглядывая внутрь патрона, я не заметил фиксирующий винт потому, что отверстие в головке под биту вида звездочка было забито грязью, которую всего лишь надо было удалить. Поэтому, откручивая патрон, я одновременно срывал резьбу фиксирующего винта, странно, что он не обломился.
Если фасок на основании патрона нет, то тогда нужно зажать в его губках шестигранный пруток или болт М10-12 с шестигранной головкой, на которую накинуть ключ и стукнуть по нему молотком. Если таким образом свинтить патрон не получится, то придется разбирать дрель, вынимать вал с патроном, зажимать его в тисках и скрутить. Вместо рожкового ключа можно воспользоваться трубным ключом, захватив патрон за внешнюю часть корпуса.
Как навинтить патрон на вал дрели или шуруповерта
Найти новый винт с левой резьбой не получилось, потому что их применяют только в исключительных случаях. Попробовал закрутить вин на место в вал дрели, закрутился без проблем и держался, к моему удивлению, крепко.
Для более удобной затяжки и в дальнейшем откручивания решил прорезать с помощью ножовки по металлу в головке винта шлиц под плоскую отвертку. Для того, чтобы не испортить уже подпорченную резьбу, перед зажимом винта в тиски, обернул резьбу кусочком кожи.
Заблаговременно был куплен такого же типа сверлильный быстрозажимной патрон. Установить его на дрель не представляло никаких трудностей. Навинчивается по часовой стрелке, как обыкновенная гайка на болт. Достаточно слегка патрон наживить на резьбу вала и придерживая слегка патрон за корпус включить дрель. Когда патрон накрутится до упора, отпустить его и выключить дрель.
Далее нужно разжать кулачки патрона и завинтить фиксирующий винт. Теперь дрель отремонтирована и опять готова к работе. Пробное сверление показало, что дрель стала работать как новая, патрон держится крепко, сверло легко и надежно зажимается.
Мини-дрель своими руками
Все самодельные мини-дрели, которые вы можете изготовить самостоятельно, можно разделить на электрические (приводимые в движение посредством электрического двигателя) и ручные мини-дрели (вращаемые вручную). Первый вариант имеет значительные преимущества за счет автономной работы, но, в то же время, вам необходим и двигатель, и источник питания для него. Второй вариант мини-дрели не требует ни питания, ни электродвигателя, поэтому его куда проще изготовить при наличии всех необходимых материалов. Выбрав, какой тип вам больше подходит, можно переходить к его изготовлению.
Электрическая
Сразу заметьте, что это именно уменьшенный вариант классического приспособления для сверления, поэтому и работы, которые можно выполнять мини-дрелью ограничиваются пластиком, печатными платами, фанерой, мягкими породами древесины. Работать по стальным заготовкам и бетону она не сможет, поэтому и мощность устройства относительно небольшая.
Что нужно для электрической мини-дрели?
Каждый из нас у себя дома может найти огромное количество подручных приборов, которыми больше не пользуется, но их еще можно применить для создания мини-дрели.
Рис. 1: конструктивные составляющие самодельной дрели
Чтобы собрать такой инструмент самостоятельно вам понадобится:
- Небольшой двигатель – это самая важная часть, так как от его параметров напрямую будут зависеть возможности мини-дрели. Наиболее подходящими вариантами являются двигатели от старых фенов – у них достаточно хорошая мощность и количество оборотов от 1000 до 1800 об/мин, да и сами фены часто отправляются в категорию хлама еще с рабочим двигателем. Также хорошо подойдет двигатель от блендера или миксера (от них можно оставить и корпус), от магнитофона и детских игрушек двигатели менее мощные, но для мини-дрели вполне подойдут.
- Источник питания – в зависимости от типа устройства двигатель может иметь питание как от сети 220 В переменного тока, так и от пониженного напряжения на 6В постоянного тока. В первом случае его достаточно подключить к розетке через шнур питания. Если двигатель работает от постоянного тока с номинальным напряжением в 3, 6, 12 В, вам понадобится блок питания с преобразованием до соответствующего уровня или несколько батареек.
- Патрон — в качестве патрона для мини-дрели идеальным вариантом будет родной элемент вышедшего со строя шуруповерта или небольшой дрели. Но разжиться такой роскошью могут далеко не все, поэтому универсальным вариантом считается цанга – деталь для зажима круглых элементов или самодельная втулка из металлической трубки с болтовыми зажимами.
Рис. 2: цанга для патрона Важным параметром цанги является внутренний диаметр — он должен четко подходить под диаметр вала двигателя. Если цанга будет с меньшим диаметром, она попросту не налезет на вал, если слишком большим, то будет болтаться, что скажется на процессе сверления. Поэтому перед приобретением конкретной модели, замерьте вал, как правило, это 1,5 или 2,3 мм, но величина может отличаться.
- Корпус – основная функция корпуса – защитить как само устройство от засорения и воздействия внешних факторов, так и человека, изолировав электрическую часть мини-дрели от рук. Поэтому в качестве корпуса для мини-дрели отлично подойдут пластиковые детали: флаконы из-под дезодорантов, пластиковые трубы для системы водоснабжения, корпуса из-под старых фонариков и прочие варианты. Вопрос изоляции особенно актуален для устройств, питающихся от сети 220 В, если дрель питается от безопасного низкого напряжения до 42 В переменного и 110 В постоянного тока, корпус можно изготовить из металлических труб, баллончиков и т.д.
Рис. 3: вариант корпуса из шприца
- Соединительные провода – выбираются в зависимости от нагрузки, но в связи с малым амперажом двигателя, можно выбирать изолированные марки небольшого сечения. Для их пайки вам понадобится припой и паяльник или соединительные разъемы типа папа-мама. Второй вариант актуален в тех ситуациях, когда вам понадобиться включать реверсивное движение мини-дрели.
- Сверло и другие насадки – устанавливаются в цангу, при желании можно заменить сверло на фрезу и т.д. Выбираются по диаметру отверстия цанги.
Порядок разборки патрона перфоратора Макита
Ремонт патрона перфоратора начинается с установки перфоратора вертикально на заднюю крышку корпуса. Правильно выполнить работы по разборке поможет схема перфоратора hrмакита. А нужна ли замена патрона перфоратора макита 2470? Ответ можно получить только после полной разборки патрона своими руками. При помощи отвертки или съемника снимается пыльник, освобождается патрон от стопорного кольца, кожуха муфты, металлического кольца 20 поз.4. Дальше надо аккуратно достать шарик поз.20, снять направляющую шайбу поз.5 и коническую пружину поз.6, его поддерживающую. Патрон разобран.
На схеме ниже изображено устройство патрона перфоратора.
Основные неисправности перфоратора makita 2450, вызывающие дефекты в работе зажимного патрона, являются:
- износ защитного резинового пыльника поз.1;
- расслабление стопорного кольца поз.2 или его частичный износ;
- износ шарика поз.20;
- потеря упругости конической пружины поз.6 или ее растяжение.
Ремонт патрона перфоратора представляет собой не сложную процедуру и как правило легко выполняется любым человеком, который может держать в руках отвертку.
Если замена резинового пыльника, стопорного кольца, конической пружины не представляют сложности, то замена нового шарика требует внимания. Новый шарик должен иметь размер по диаметру 7мм ±1 мкм. В качестве смазочных материалов рекомендуется применять специальную смазку, разработанную для перфоратора Макита. Смазка имеет индекс Makita P-08361, Makita 183477-5 SDS-PLUS 30г для редуктора. Для хвостовиков буров рекомендуется применять смазку Макита 196804-7.
Собирая патрон, коническую пружину устанавливайте узкой стороной к перфоратору. Не забывайте, ремонт патрона перфоратора своими руками требует внимательности от собирающего.
Порядок сборки быстроразъемного патрона
Сборка производится на чистой поверхности. Детали предварительно промыты, высушены и смазаны тонким слоем рекомендуемой смазки.
Смазывается вал редуктора смазкой Makita 183477-5 SDS-PLUS. На вал в определенной последовательности собираются все входящие детали патрона.
Установив коническую пружину поз.6, наденьте направляющую шайбу поз.5 и зафиксируйте ее шариком поз.20, вставив его в паз вала редуктора.
Осталось надеть кольцо поз.4, кожух муфты поз.3, зафиксировать детали стопорным колечком поз.2. На последнем этапе вставьте в торец патрона защитный наконечник поз.1 ремонт патрона перфоратора Макита 2450 на этом закончен. Осталось проверить его качество, вставив в патрон бур. При правильной сборке патрон удерживает бур от самопроизвольного выпадания. Патрон собран.
Особенности ремонта бочкового перфоратора
Ремонт бочкового перфоратора имеет те же принципы, что и простой. Основное отличие в конструкции и количестве элементов.
Замена щёток
Снимите нижнюю крышку корпуса и увидите заглушки, которые надо открутить.
Щётки имеют пружинки, поэтому после извлечения заглушек пружинки приподнимутся над корпусом, и вы легко сможете вытащить щётки.
Замена щёток у бочкового перфоратора
Ударный механизм и ремонт редуктора
Основное отличие бочкового перфоратора от простого в конструкции редуктора. Некоторые модели имеют ударный механизм с пьяным подшипником.
Бочковой перфоратор с пьяным подшипником
Бочковой перфоратор с пьяным подшипником
Но у большинства перфораторов кривошипно-шатунный ударный механизм.
Бочковой перфоратор с кривошипно-шатунным ударным механизмом
Кривошипно-шатунный ударный механизм у бочкового перфоратора
Все шестерни и подшипники необходимо проверять и смазывать. Изношенные менять. Чтобы разобрать такую конструкцию, нужно раскрутить болты на корпусе. Ствол выбивается из корпуса резиновым молотком. Подшипники снимаются съёмником.
После снятия ствола нужно извлечь растровую втулку с бойком. Для этого необязательно разбирать весь корпус.
- Деревянной колотушкой постучите по рёбрам металлического корпуса редуктора.
- Сначала выйдет боёк, потом втулка.
Из-за неисправного бойка перфоратор перестаёт бить.
Неисправность остановки бура при сверлении с ударом
Причины когда перфоратор Макита сверлит с ударом, а бур проворачивается заключается в износе зубьев предохранительной шестерни и зубьев ствола. Зачастую такая неисправность появляется при использовании перфоратора как миксера для замешивания смесей. При работе проскальзывает предохранительная муфта, а если учесть нагрузку пружины, то нагрузка большая.
При визуальном осмотре диагностика не получится. Можно снять ствол и закрепить в тисках провернуть ключом шестерню, но это можно понять при сильном износе, в большинстве случаев поможет только разборка ствола для диагностики.
Даже небольшой износ граней муфты влечет проворачиванию бура и срабатыванию при сверление с ударом
Совет что делать в таком случае. Если нет возможности снять пригодную деталь или заменить, то оцените износ ствола. Делается это так, вставить новый бур и подвигать по сторонам, если люфт большой то лучше заменить ствол полностью.
Стоит отметить, что причиной прокрутки бура при сверлении с ударом могут быть:
- износ подшипников промвала;
- шестерня возле пьяного подшипник может быть слизана.
Видео:
В продаже если поискать можно купить редуктор в сборе на перфоратор и стоимость его составляет около 2000 руб.
Надежность некоторых продавцов вызывает сомнения, а если учесть что часто это запчасти снятые с аналогов инструмента которыми торгуют например на Авито. Как отличить поддельный перфоратор то оригинала.
К примеру много китайских перфораторов аналогов Макиты. Пример перфоратор сетевой FAVOURITE RH 950 и стоимость его в приделе 3000 руб. который по запчастям выгодно продать.

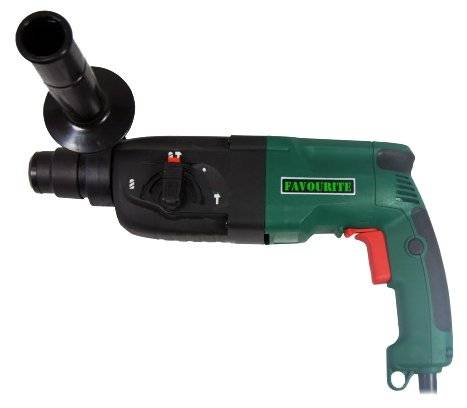

Перфоратор Фаворит является аналогом Макиты 2450
Меняем детали на исправные и готовимся собирать. Более подробно о смазке и сборки перфоратора.
Читайте если проблемы с электрической частью перфоратора.
Конусное соединение
В случае с конусным патроном замена производится проще. На устройствах этого типа может быть такая маркировка: В 10; В 12; В 16; В 18.
Комплект дрели включает специальное приспособление для съёма патронов, однако, опытные мастера просто переворачивают дрель вниз сверлом, закрепляют его и, нанося равномерные удары молотком по тыльной стороне, выбивают с вала.
После демонтажа конусные поверхности отшлифовываются наждачным полотном. Если на поверхности имеются задиры, то они удаляются напильником. Новый патрон на место устанавливается ударами киянки, плотно садясь на место соединения.
Чтобы удалить сверло или другую насадку, которую заклинило в патроне, требуются навыки и опыт в обращении со слесарными инструментами. Если зажим вышел из строя, его заменяют.
Если интересует, как снять патрон с дрели Интерскол, прочтите нижеследующую информацию. Зажим на дюймовой правой резьбе, но благодаря реверсу есть возможность фиксации внутри изделия винтом с левой резьбой. Кулачки разводятся, вставляется крестовая отвёртка, отвинчивается винт с левой резьбой. Поскольку они затягиваются сильно, возможны проблемы. Не сорвите шлицы! Потом попытайтесь отвернуть газовым ключом, но с переключением редуктора на низкие обороты.
Разборка электрической части перфоратора Bosch 2-26
Разборка перфоратора Bosch 2-26, его электрической части, начинается со снятия задней крышки на ручке перфоратора, выкрутив три винта.
На следующем этапе необходимо вынуть переключатель реверса.
Поверните его в нейтральное положение и поднимите на себя. Переключатель реверса вынут.
Для снятия крышки статора надо, зажав в правую руку механический узел, а в левую корпус статора, потащить их в разные стороны, покачивая.
Крышка статора отделится.
Разделение ударного блока с ротором и статора
Для отделения ротора от механического узла достаточно потащить в разные стороны эти части. Ротор крепится в механическом узле малой косозубой шестерней, вставленной в контакт с большой косозубой шестерней механического узла.
Ротор освободили и можете внимательно осмотреть состояние коллектора, подшипников.
Ротор перфоратора bosch
Чтобы снять статор, достаточно снять защитный пластмассовый защитный кожух, и постучать деревянной болванкой или киянкой по торцу корпуса, в который статор вставлен. Перед этим не забудьте выкрутить два винта, крепящие статор в корпусе.
Статор снят, ротор достали, можно преступать к их осмотру и дефектации всех деталей, входящих в состав электрической части перфоратора Bosch.
При осмотре разобранного перфоратора Bosch 2-26 особое внимание уделите состоянию угольных щеток, налету на щеткодержателях и надежности их крепления, целостности контактов переключателя реверса, состоянию провода в месте входа в перфоратор. Длина щеток не должна быть короче 8 мм
На щеткодержателях не должно быть следов от искрения и угольной пыли от щеток, на контактах переключателя реверса перфоратора Bosch 2-26 не должно быть прогаров или повреждений контактов
Длина щеток не должна быть короче 8 мм. На щеткодержателях не должно быть следов от искрения и угольной пыли от щеток, на контактах переключателя реверса перфоратора Bosch 2-26 не должно быть прогаров или повреждений контактов.
Электрическая часть перфоратора Bosch
Как устроен патрон перфоратора
Современный патрон для перфоратора имеет конструкцию SDS. За этой аббревиатурой скрываются слова Steck, Dreh, Sitz. В переводе с немецкого языка это означает «вставил, повернул, закрепил». Именно в такой последовательности происходит установка насадок в перфоратор. При этом не имеет значения вид насадки – бур, пика или переходник под сверло. Самые распространенные типы патронов:
- SDS-plus;
- SDS-max.
SDS-plus
Такой конструкцией оснащены легкие перфораторы, предназначенные для сверления отверстий диаметром до 20 мм в бетоне или кирпиче. На хвостовике насадки расположены четыре паза. Пазы (4) направляют движение насадки при установке, они соприкасаются с клиньями (5) патрона — так обеспечивается вращение рабочего инструмента. Пазы (2) служат для фиксации хвостовика, в них входят стопорные шарики, не позволяя бурам выскакивать.
SDS-max
SDS-max применяется на тяжелых перфораторах. Такие инструменты имеют мощный двигатель с большой силой удара. Ими проделывают отверстия до 50 мм. Для уменьшения потерь крутящего момента количество канавок в нем увеличено. В остальном конструкция аналогична SDS-plus.
Другие патроны
Кроме SDS, существуют менее распространенные зажимные конструкции. Они предназначены для фиксации инструмента с гладким хвостовиком.
Ключевой патрон для перфоратора, он же зубчато-венцовый, аналогичен стандартному зажиму для дрели. Насадка в нем фиксируется тремя кулачками, которые перемещаются воздействием специального ключа. Хотя насадка держится надежно, использование такой конструкции ограничено, так как смена инструмента занимает довольно много времени.
Быстрозажимные конструкции более удобны в работе, экономят время, затрачиваемое на замену насадок. В двухмуфтовом патроне, чтобы зажать или освободить рабочий инструмент, нужно удерживать заднюю часть и вращать переднюю, то есть, задействованы обе руки. Одномуфтовая конструкция позволяет действовать одной рукой, но требует фиксации рабочего вала. Такая опция должна быть заложена в конструкцию перфоратора.
Что такое перфоратор
Перфоратор – это универсальный инструмент, который обладает большими возможностями. Внутри него имеется пневматическое устройство, толкающее поршень, который соприкасается с бойком. Последний заставляет оснастку совершать возвратно-поступательные движения. В результате насадки разрушают любую поверхность. Наличие функции удара позволяет инструменту проделывать отверстия в твердых материалах.
Его предназначение зависит от встроенных режимов: сверление, долбление и бурение. Для переключения режимов имеется тумблер.
Производители выпускает модели разные по весу:
- до 4 кг – легкие;
- от 4 до 5 кг – средние;
- от 5 кг – тяжелые.
От величины перфоратора зависит мощность и ударная сила.

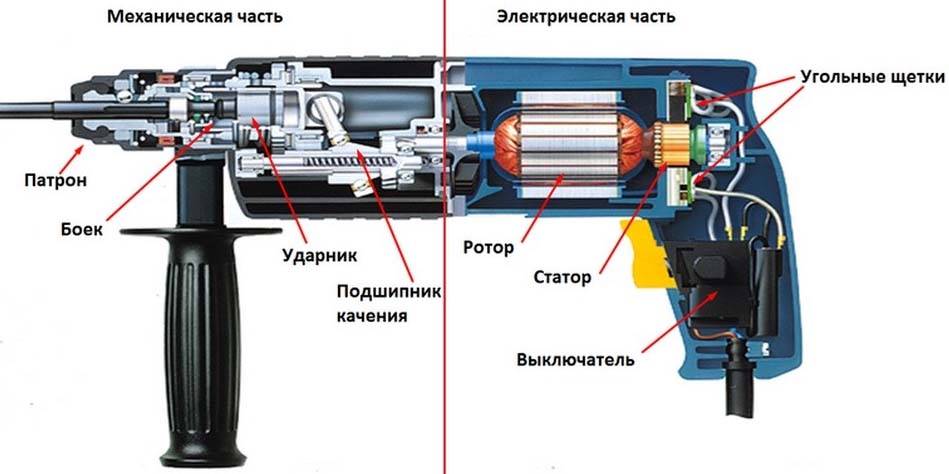

Устройство перфоратора
