Замена арматуры в сливном бачке унитаза: устройство и основные узлы, виды неисправностей

Полная замена арматуры сливного бачка

Замена установочной арматуры в баке для слива воды может потребоваться в случае полного выхода из строя ее основных узлов или в том случае, когда вам не хочется перебрать и отремонтировать детали сливного бачка унитаза по отдельности. Вероятно, именно поэтому вы и приняли решение тотальной замене всей начинки.

Вынимая узлы и детали из бачка, обратите внимание на их конструктивные особенности. Модельные конструкции смывной арматуры могут существенно отличаться друг от друга

Конструкция арматуры различна для бокового и нижнего подключения, а также может различаться по устройству бачка, который может быть установлен непосредственно на каркас или подвешен отдельно.

При снятии бачка отключите подачу воды и слейте из него воду. Собирать и устанавливать новую арматуру лучше всего при снятой емкости. Так будет намного проще, а качество сборки намного выше.

Поэтому начинайте ремонт с отсоединения сливного бочка от унитаза:

аккуратно открутите кнопку слива и снимите крышку емкости;
открутите крепежные болты и осмотрите их состояние, ржавые болты и треснувшие прокладки необходимо будет заменить новыми деталями во время обратной установки;
снимите сливную колонку, повернув ее на 90 градусов или открутив прижимную гайку;
выньте колонку из бачка;
отсоедините шланг подачи воды и открутите прижимную гайку, закрепляющую подающий клапан;
снимите его и установите новый, закрутите и зажмите крепежную гайку;
установите новую сливную колонку заменив старую мембрану на новую;
присоедините шланг подачи воды и произведите регулировку положения поплавкового механизма так, как было описано в первом разделе статьи.

После всех этих действий поставьте бачок на место и закрепите его при помощи крепежных болтов. Установите крышку и зафиксируйте ее положение закручиванием нажимной кнопки.

Проверьте работу сливного бачка

Особое внимание уделите местам закрепления смывного бачка к унитазу и закреплению гидроклапана подачи воды. Проследите, чтобы не было перелива, но емкость заполнялась до максимального уровня. Это совсем несложно сделать самому

Это совсем несложно сделать самому

Как вы видите починить бачок унитаза своими силами вполне возможно. Поэтому, прежде чем вызывать сантехника, посмотрите на причину поломки и подумайте насколько сложно будет выполнить ремонт самостоятельно.

Скорее всего, вы сможете устранить практически любую поломку сами, тем более что сегодня все необходимые детали для этого есть в магазинах.

Не желаете оплачивать услуги сантехника? Считаете, что способны провести ремонт унитаза своими руками? Тогда за дело!

Самой распространенной причиной поломки сантехники становится износ прокладки. Ее замена производится довольно быстро. Срок службы прокладки напрямую зависит от качества воды в системе. Поэтому, прежде чем начать работу, позаботьтесь о чистоте поступающей воды, установив фильтры грубой и тонкой очистки. Если поломка сложнее, первое, что следует сделать изучить устройство сантехнического прибора.

Состоит устройство из чаши и сливного бачка. Последний является самым уязвимым элементом. Работа бачка основана на принципе гидрозатвора. В его состав входит система рычагов, поплавок и пломба. После нажатия кнопки производится слив воды в чащу, затем вода начинает поступать в бачок до того момента, пока не достигнет нужной отметки и не произойдет сработка запорного клапана.

Устройство различных моделей сливных бачков разное. К примеру, крышка может просто лежать на бачке, при этом кнопка смыва находится сверху. Ремонт сливного бачка унитаза начинает с того, что вы своими руками отсоединяете кнопку. Для этого снимаем декоративное кольцо, покрутив его против часовой стрелки либо аккуратно поддев. Если крышка фиксированная, следует открутить крепежные элементы.

Наиболее распространенные поломки:

Вода поступает в сливной бачок непрерывно.
Кнопка слива не работает.
Слив воды производиться после неоднократного нажатия на кнопку.
Во время наполнения бачка слышен шум.
Протекает унитаз.

Фото-руководство по установке бачка унитаза PORTA

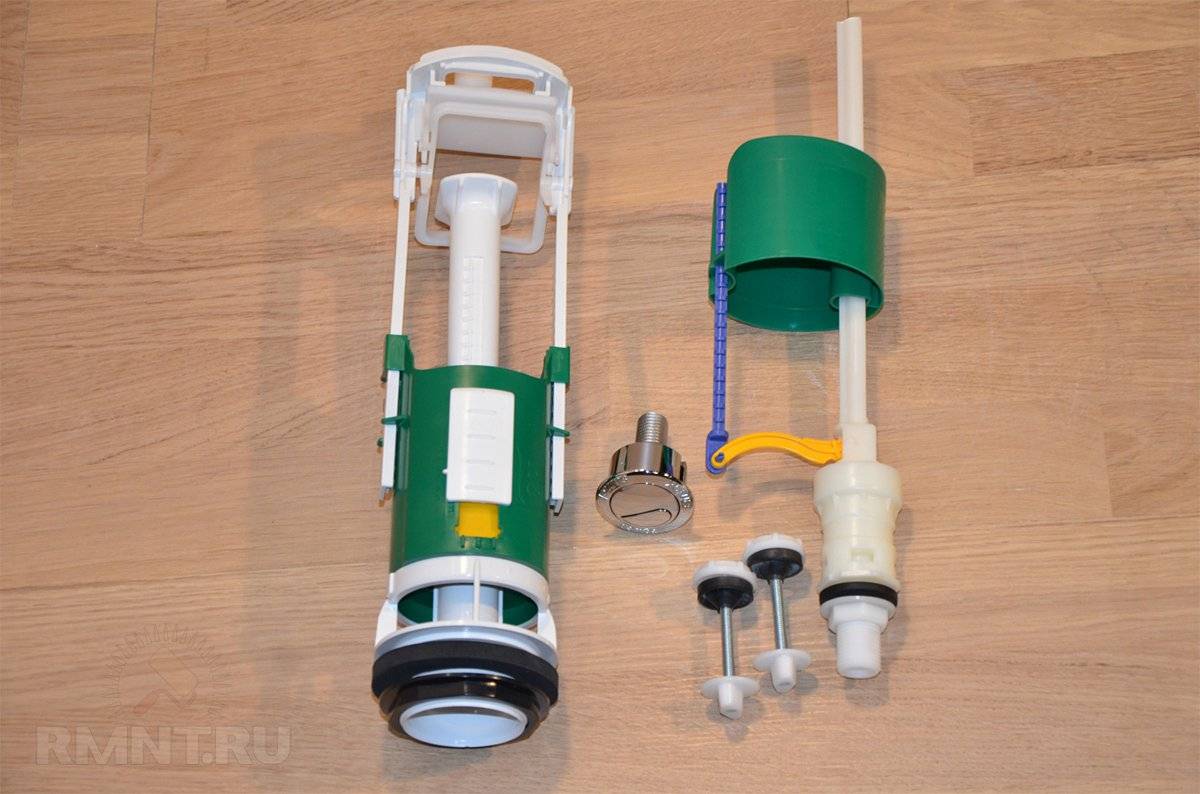

Процесс установки сливного бачка начнем с ознакомлением с комплектующими и со сборки сливного клапана. Его особенностью является неразборный кнопочный механизм, который придется полностью менять в случае поломки, и наличие груши в системе набора воды.

Перед началом работ по установке нового сливного бачка нужно ознакомиться с комплектацией, проверить наличие всех требующихся деталей и собрать сливной клапан

Успешно завершив действия по сборке клапана, приступаем к установке бачка и его креплению к унитазу:

Проверяем, насколько ровно установлен бачок. Его фиксацию производим, равномерно закручивая гайки. Чтобы не было осложнений по ходу установки арматуры, изучаем комплектующие:

Для грамотной установки запорного устройства знакомимся с его конструктивными деталями

Затем приступаем к установке арматуры:

Основные принципы ремонта

Перед тем как вами будет произведена замена арматуры или другой вид ремонта, нужно провести подготовку унитаза. Прежде всего перекройте подачу воды и спустите ту воду, которая уже собрана в бачке. Снимите верхнюю крышку, чтобы получить доступ к механизму. Для этого нужно открутить фиксирующую кнопку, которая, как правило, расположена слева, или снять ее и открутить крепежный винт. Проведите осмотр механизма, который осуществляет подачу и слив воды

Обратите внимание на места, которые имеют дефекты. Во внутренней части бачка вы можете увидеть одно или несколько отверстий, служащих для подвода воды

Если отверстие всего одно, то наполнительная арматура расположена в нем. Если их несколько, то арматура есть только в одном из отверстий.

Схема размеров унитаза.

Внутри наполнительной арматуры расположен мембранный клапан. Принцип работы арматуры очень прост и заключается в следующем: в то время когда бачок пуст, она начинает подавать воду, а когда он наполняется необходимым объемом, прекращает ее подавать. Мембрана, которая находится внутри арматуры, чувствительна к воздействию примесей, которые находятся в воде. Если у вас не установлены фильтры или их качество недостаточно, то замена этой части сливного механизма будет необходима достаточно часто. В таком случае гораздо проще полностью заменить кнопочный механизм на штоковый.

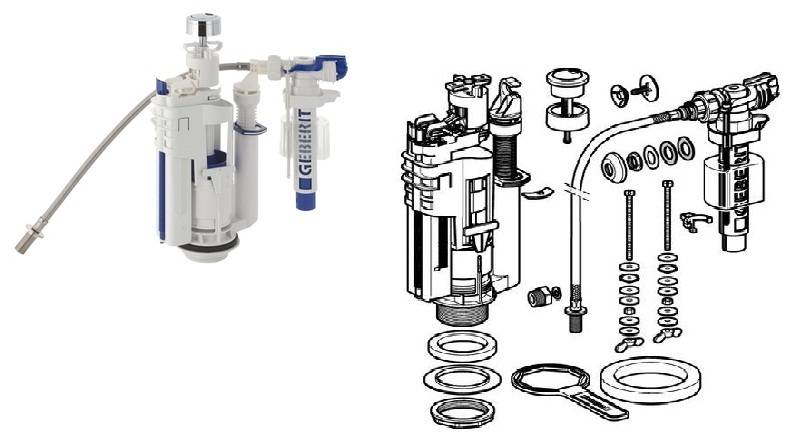

Типовое устройство и основные узлы

Современные модели сливной арматуры отличаются компактностью, простым устройством и высокой ремонтопригодностью. Несмотря на то что у разных производителей могут иметься незначительные отличия в компоновке деталей, можно определить два обобщающих тезиса:

Подавляющее большинство сливной арматуры можно легко разобрать вручную.
Во всех устройствах используется один и тот же принцип действия.

Сливная арматура состоит из двух узлов: впускного поплавкового и сливного клапанов. Впускные узлы могут рассчитываться на нижнее и верхнее подключение водопроводного шланга, что определяет только расположение поплавка и схему передачи от него запирающего усилия. В отличие от устаревших исполнений, где поплавок выполнен в форме груши и склонен к потере герметичности, современные изделия снабжаются двойным стаканом.

Сливной клапан — вертикальная колонна, расположенная точно по центру бачка под кнопкой.

Возможные неполадки

Если вода регулярно набирается в баке, то механический клапан требует замены. Когда деформируется рычаг поплавка, попытайтесь его выровнять, если не получится, замените. Если возникают проблемы с поплавком, значит этот дефект происходит от потери герметичности, так как внутрь набирается вода и поплавок перестает выполнять свою работу.

Если вода протекает внизу сливного бачка, то причина этой поломки в трещине или сгнили болты. Для того чтобы этой проблемы не было, поменяйте их. Такая процедура потребует редактирования устарелых крепежей и чистки мест посадки, затем установите новые болты. При выборе болтов берите латунные или бронзовые – им не грозит образование ржавчины.

Когда вода стекает струей в унитаз, следует обратить внимание на мембрану. Снимите сифон и поменяйте ее

Зачастую такая ситуация происходит, когда сбивается регулировка поплавка. Рычаг не до конца перекрывает воду, и она попадает в унитаз через переливную трубку. Эту проблему можно устранить отрегулировавши поплавок. Когда вы правильно отрегулируете систему, она будет перекрывать клапан при уровне воды 1–2 см.

Если течет из боковой подводки, то скорей всего проблема в шланге. Когда вода почти не набирается или этот процесс происходит медленно, срок действия механизма впускного клапана подошел к концу. В первом случае нужно заменить клапан, во втором требуется открутить шланг и попытаться прочистить. Это, конечно, не всегда удается, так как возможно попадание мусора, например, при ремонте. В таких случаях чаще всего его меняют.

Устанавливаем новую арматуру на свое место

Выше было сказано, что старые модели сливных систем имеют больше отверстий для крепления арматуры. Это не имеет значение, если на место изношенных деталей арматуры устанавливаются новые, аналогичные по конструкции. Но зачастую, для комплектации нашей старой сантехники более надежной новой «начинкой», нам ничего не остается, как заменить пришедшую в негодность арматуру бачка унитаза на арматуру современную. В частности этому мы и уделим несколько строк в общем процессе сборки.

В старых моделях крепим на дно бачка скобу со штоком и грушей металлическим креплением

В новых, сливная система крепится по центру одной пластмассовой гайкой

Соблюдаем осторожность! Работаем с пластмассовым крепежом нежно. Чрезмерное усилие при закручивании может привести к повреждению одного из элементов крепежа

Устанавливаем патрубок для подачи воды

В старых системах к нему потом прикрепим спицу с поплавком. В новых, патрубок может быть совмещен с системой контроля уровня воды. То есть поплавок и водозаборный патрубок объединены в одну конструкцию. Устанавливаем все вместе.

Дальше бачок с собранной сливной системой требуется установить на унитаз.
В старых моделях между бачком и унитазом используем большую резиновую прокладку-аммортизатор продолговатой формы. Она «захватывает» два отверстия: сливное, и отверстие для перелива воды. Если в «совдеповский» компакт устанавливается современная система слива, дополнительное отверстие для трубки перелива воды закрываем заглушкой.

Компакт сегодняшнего дня комплектуется прокладкой-аммортизатором в виде кольца.
На установленную сверху унитаза прокладку ставим бачок. Прижимаем его к унитазу двумя крепежными болтами с гайками.

Покупая арматуру, нужно ориентироваться на изделия оригинальные, от «фирменного» производителя. Она прослужить дольше, проблем во время эксплуатации будет меньше.

Основные неисправности сливного бачка

Теперь рассмотрим, как выявить проблему и что делать, если сломался бачок унитаза. Типичные неисправности:

вода в емкость поступает постоянно;
вода непрерывно сливается в чашу туалета;
не работает кнопка, отвечающая за смыв воды;
течет внизу бачка.

Течь воды

Причинами непрерывной течи воды в бачок и унитаз могут быть:

неисправность сливного клапана;
поломка запорного клапана.

Чтобы устранить эти проблемы, требуется приобрести ремкомплект для унитаза или заменить арматуру бачка. Если обнаружена неисправность сливного клапана, то необходимо предпринять следующие действия:

в первую очередь нужно перекрыть поступление воды в бачок. Чаще всего на унитаз установлен отдельный кран, позволяющий перекрывать воду исключительно на сантехническое изделие. Если такого крана нет, то придется перекрыть воду по всей квартире;

удалить воду из емкости. Основная часть воды удаляется нажатием на кнопку. Оставшуюся часть требуется вымокать тряпкой;
отсоединить бачок от унитаза. Для фиксации бачка применяются болты, расположенные в нижней части емкости;

отсоединить сливной . Для этого требуется открутить гайку, расположенную под прокладкой, и ослабить зажим, соединяющий сливной и наливной клапаны;

в некоторых случаях возможен ремонт клапана. Для этого необходимо заменить все прокладки и очистить устройство от грязи. Однако ремонт не всегда помогает. При небольшой стоимости устройства к ремонту прибегают только в исключительных случаях;
очистить место установки устройства от грязи и ржавчины. Для этой цели можно использовать любые химические средства, способные справиться с проблемой;
в обратном порядке установить новый клапан;

В месте соединения устройства и емкости обязательно требуется установка уплотнительного кольца, причем как изнутри, так и снаружи бачка.

зафиксировать бачок и подключить подвод воды.

Если в ходе осмотра обнаружена проблема с запорным клапаном, то его замена происходит аналогичным образом. Подробно о замене арматуры бачка можно посмотреть на видео.

Не работает кнопка

Ремонт кнопки унитаза заключается в замене тяги, соединяющей кнопку со сливным механизмом. Тяга может быть:

в виде провода;

в виде пластиковой трубки.

Произвести замену можно по следующей схеме:

снятие крышки унитаза. Для проведения процедуры требуется аккуратно открутить кнопку;

демонтаж кнопки. Чтобы отсоединить кнопку от сливного клапана, необходимо снять тягу, удерживающую устройство;
отсоединение тяги от кнопки;
установка новой тяги;
сборка сливного бачка.

В большинстве случаев такая процедура не производится, так как приобрести элементы кнопки по отдельности достаточно сложно. Чаще всего кнопка заменяется целиком.

Течь внизу бачка

Течь внизу бачка может образоваться вследствие следующих проблем:

сдвиг или износ прокладки, установленной между бачком и чашей унитаза. Чтобы устранить неисправность, требуется снять бачок и установить новую резиновую прокладку;

износ прокладок, установленных на соединительные болты.

Для устранения течи в месте расположения фиксирующих болтов необходимо:

отключить подачу воды в сантехническое устройство;
слить воду из емкости;
отсоединить от унитаза;
заменить уплотнительные кольца, располагающиеся внутри бачка;
установить емкость на прежнее место;
подключить водоснабжение.

Таким образом, опираясь на представленные инструкции, можно устранить все неисправности унитаза самостоятельно.

Сливной механизм для бачка унитаза время от времени дает сбои в работе. Для решения проблемы есть два выхода: вызывать сантехника, ожидая долго и нервно его прихода, либо починить санузел самостоятельно. Второй вариант дешевле и быстрее, но для правильного проведения работ необходимо знать несколько нюансов, включая устройство блока и особенности его эксплуатации.

Виды сливных бачков

По типу расположения различают следующие сливные бачки:

Вынесенные настенные (отдельные);
Устанавливаемые на полку унитаза;
Инсталяционные;
Моноблочные.

Отдельные смывные устройства устанавливаются на стену отдельно от чаши и соединяются с ней с помощью металлической или полимерной трубы. Самая популярная модель бачков – полочные, они устанавливаются на полку чаши унитаза.

Полка (выступ) является частью монолита чаши, располагается на задней проекции унитаза, над выпуском.

Инсталляционные – разновидность сливных баков, монтируемых в специальные конструкции – инсталляции.

Эти конструкции монтируются скрытым способом в ниши стен или обшиваются отделочными материалами. Снаружи располагается унитаз и кнопка слива.

Моноблочные бачки входят в состав моноблочного унитаза, являются его литой частью.

Виды арматуры для смывных бачков

Принцип работы обычного бачка не сложен: в нем имеется отверстие, через которое вода поступает, и место сброса воды в унитаз. Первое закрыто специальным клапаном, второе – заслонкой. При нажатии на рычаг или кнопку заслонка поднимается, и вода, полностью или частично, поступает в унитаз, а затем – в канализацию.

После этого заслонка возвращается на место и перекрывает точку слива. Сразу же после этого срабатывает механизм сливной арматуры, который открывает отверстие для поступления воды. Бачок заполняется до определенного уровня, после чего впускное отверстие перекрывается. Подача и перекрытие воды регулируются с помощью специального клапана.

Арматура для сливного бачка является несложным механическим устройством, обеспечивающим набор воды в сантехническую емкость и ее слив при нажатии рычага или кнопки

Различают раздельную и совмещенную конструкцию арматуры, осуществляющей набор необходимого для смыва объема воды и слив ее после активизации смывного устройства.

Раздельные и совмещенные варианты

Раздельный вариант используется уже многие десятилетия. Он считается более дешевым и простым в ремонте и настройке. При такой конструкции заливной клапан и заслонку устанавливают по отдельности, они друг с другом не связаны.

Запорный клапан для бачка устроен таким образом, чтобы его было легко установить, демонтировать или изменить его высоту

Для управления поступлением и отключением воды используют поплавковый датчик, в роли которого иногда используется даже кусок обычного пенопласта. Для сливного отверстия помимо механической заслонки может быть использован воздушный клапан.

В качестве рычага, поднимающего заслонку или открывающего клапан, может использоваться веревка или цепочка. Это характерный вариант для моделей, выполненных в ретро-стиле, когда бачок ставят довольно высоко.

В компактных моделях унитазов управление чаще всего осуществляется с помощью кнопки, которую нужно нажать. Для лиц с особыми потребностями может быть установлена педаль, которую нажимают ногой, но это редкий вариант.

В последние годы очень популярны модели с двойной кнопкой, которые позволяют опустошить бачок не только полностью, но и наполовину, чтобы сэкономить часть воды.

Раздельный вариант арматуры удобен тем, что и ремонтировать, и настраивать отдельные части системы можно по отдельности.

Арматура совмещенного типа используется в сантехнике высокого класса, здесь слив и поступление воды связаны в общую систему. Такой вариант считается более надежным, удобным и дорогим. Если этот механизм сломается, для ремонта понадобится полностью демонтировать систему. Настройка также может вызвать некоторые сложности.

Арматура для бачка унитаза с боковой и нижней подачей воды отличается по устройству, но принципы настройки и ремонта у них очень похожи

Материалы для изготовления устройств

Чаще всего арматуру для унитаза выполняют из полимерных материалов. Обычно чем такая система дороже, тем она надежнее, но четких гарантий этот метод не дает. Встречаются и подделки известных брендов, и вполне надежная и недорогая продукция отечественного производства. Рядовому покупателю остается только постараться найти хорошего продавца и надеяться на удачу.

Арматура из бронзы и латунных сплавов считается значительно более надежной, а подделать такие устройства гораздо сложнее. Но и стоимость этих механизмов будет значительно выше, чем у пластиковых изделий.

Металлическая начинка обычно используется в сантехнике элитного класса. При правильной настройке и монтаже такой механизм бесперебойно функционирует в течение многих лет.

В унитазах с нижней подачей воды впускной и запорный клапан находятся очень близко. При настройке арматуры нужно проследить, чтобы подвижные части не соприкасались

Место подачи воды

Важный момент – место поступления воды в унитаз. Она может осуществляться сбоку или снизу. Когда вода заливается из бокового отверстия, она производит некоторое количество шума, не всегда приятного окружающим.

Если же вода поступает снизу, это происходит практически бесшумно. Нижняя подача воды в бачок характерна скорее для новых моделей, выпущенных за рубежом.

А вот традиционные бачки отечественного производства обычно имеют боковую подачу воды. Преимущество этого варианта состоит в относительно низкой цене. Различается и монтаж. Элементы нижней подачи воды можно установить в бачке еще до его установки. А вот боковая подача монтируется лишь после того, как бачок установлен на чаше унитаза.

Для замены арматуру подбирают с учетом варианта подачи воды в сантехнический бачок, он может быть боковым или нижним

Замена запорной арматуры

Когда производится замена арматуры в унитазе главным моментом в этом процессе является перекрытие вентиля, чтобы вода не попадала в бачок. При наличии канализационных заглушек, их надо вытянуть. Выполняя замену запорной арматуры не обязательно использовать инструмент, можно сделать это вручную.

Среди дополнительных деталей есть прокладки резиновые, а также пластмассовые. Первый вид устанавливается с внутренней стороны, а второй снаружи. Если мембрана не имеет достаточной эластичности ее необходимо смазать силиконовым герметиком.

Прокладки могут терять эластичность и становится ломкими из-за воздействия на них холодной воды, что приводит к поломкам, особенно в зимнее время. Пластмассовая прокладка должна находиться между гайкой и керамической стенкой. Этот процесс необходим для того, чтобы предотвратить протечку воды. Запорная арматура касаться к стенкам бачка не должна, располагать ее надо на расстоянии 6 мм.

Чтобы подогнать сливное отверстие до клапана следует использовать ножницы, чтобы вырезать нужный размер или выполнить это при помощи регулировки резьбы. Это зависит от модели бачка. После установки сделать выдержку минут в 20, чтобы прокладка приняла форму, а затем ее притянуть сильней.

Механика, отвечающая за слив (спуск)

Следует знать основное устройство специального клапана, который установлен в современном унитазном бачке и обеспечивает спуск. Благодаря нему вода получает доступ в чашу унитаза из бачка.

Такая механика состоит из:

Сливного сифона;
Рычага для спуска.

Происходит герметичное закрытие отверстия для слива с помощью сифона. Самым традиционным видом сифона считается «груша», представляющая собою цилиндр, который внешне похож на вантуз. Механика, обеспечивающая слив, является специальным рычагом, который располагается сбоку. Иногда она представлена рукояткой сверху бачка и чтобы спустить воду, такую рукоятку тянут вверх.

Имеется еще вариант спуска, выполненный в виде кнопки, расположенной спереди бачка. Установка подобного механизма осуществляется на тех бачках, которые интегрируются в стены.

Регулирование арматуры

Особенных затруднений с монтажом бачка возникнуть не должно, однако определенные случаи предполагают необходимость дополнительной настройки, которую нужно проводить с арматурой. Для этого осуществляются следующие действия:

Отсоединяется тяга от переливной трубы.
Отжимается держатель стакана.
Стойка перемещается книзу или кверху.

Регулировка уровня воды

Сначала осуществляется регулировка положения стакана, для чего он поднимается или опускается так, чтобы оставалось 45 миллиметровое расстояние от самого верха до кромки бачка.

Устанавливается переливная труба примерно в 20 миллиметрах над водой и в 70 миллиметрах от стойки.

Чтобы правильно настроить малый смыв, специальный поплавок перемещается книзу или кверху от переливной трубы. Для настройки полного смыва перемещаем заслонку кверху или книзу.

Когда унитазная арматура регулируется по полному или малому сливу, нижнее перемещение поплавка помогает увеличить водный расход при сливании.

Виды клапанов для унитаза

Впускной клапан (он же заливной, наливной или наполнительный) служит для подачи воды и прекращения налива при достижении ограничителя. Выпускной клапан (он же сливной) берет на себя функции смыва воды, регулировки объема и скорости потока.

В каждом впускном клапане для сливного бачка унитаза обязательно имеется запорное устройство для перекрытия воды. Конструкция некоторых наливных клапанов для унитаза с нижней подводкой предусматривает наличие обратного клапана, предотвращающего попадание воды из бачка в водопроводную систему при отключенном водоснабжении.

Все впускные и выпускные клапаны для унитаза в свою очередь делятся по различным типам, по материалу и конструктивным особенностям. Поскольку сантехническая арматура непрерывно совершенствуется, появляются модели с совершенно новыми характеристиками, приведенные ниже сведения и классификацию следует считать приблизительными.

Классификация клапанов

По материалу

Впускные и сливные клапаны изготавливаются из следующих материалов:

целиком из пластика;
преимущественно из пластика с отдельными элементами из стали или латуни (резьба штуцера, рычаг-коромысло и другие детали).

По надежности современные модели для сливного бачка с пластиковой резьбой, поставляемые на рынок известными производителями, не уступают металлическим.

По месту размещения

Возможны следующие варианты монтажа наполнительных клапанов для унитаза:

с нижней подводкой воды – крепится к днищу сливного бачка;
с боковой подводкой – крепится к боковой стенке бачка;
2 в 1 – клапан имеет присоединяемый снизу или сбоку съемный штуцер, возможно крепление к днищу и боковой стенке.

По типу конструкции

Типы наливных клапанов для унитаза:

с боковой подводкой и обычным поплавком на длинном металлическом коромысле, конструкция знакома еще по советским унитазам, у клапанов более позднего времени для уменьшения шума налив идет через трубку;
с нижним подводом воды и поплавком на длинном коромысле, представляет собой осовремененный вариант предыдущей модели, встречается редко;
с боковой подводкой и вертикальной стойкой, по которой передвигается поплавок;
с нижним подводом воды и вертикальной стойкой для поплавка;
предыдущий вариант, дополненный обратным клапаном.

Типы сливных клапанов по способу управления смывом:

Механический. Наиболее простой вариант, срабатывает при нажатии на кнопку, рычаг или дергании за ручку.
Пневматический. Похож на механический, но передача усилий происходит по воздухопроводу через давление воздуха, что позволяет перенести кнопку смыва в любое удобное место.
Электронный. Позволяет подключать смарт-функции, регулировать настройки. Работает от батарейки или электросети, у многих моделей есть подсветка. Смыв происходит при нажатии на электронную кнопку, само нажатие мягче, чем у механики.
Сенсорный (автоматический, бесконтактный). Срабатывает на движение или присутствие человека. В жилых помещениях чаще всего встречаются сливные клапаны с механическим управлением пуска воды.

Они делятся по следующим типам:

Нажимной. Смыв воды происходит при нажатии на расположенную вверху кнопку. В свою очередь делится на три вида:
однорежимный – набранная вода из бачка сбрасывается целиком;
двухрежимный – снабжен двойной кнопкой с режимами полного смыва и малого смыва, рассчитанными на разный объем воды;
с функцией «стоп» – при нажатии происходит смыв, при повторном нажатии или отпуске кнопки в зависимости от модели смыв прекращается, что позволяет экономить воду.
Вытяжной. Спуск воды происходит при подъеме вверх вытяжной ручки. Модели с функцией «стоп» останавливают спуск при плавном нажатии ручки сверху вниз.
Рычажный. Срабатывает при нажатии на рукоятку, расположенную на корпусе бачка, или дергании за ручку с цепочкой, подсоединенную к рычагу.

Дополнительные функции сливных клапанов

функция «Сапун» в кнопочном механизме – предотвращает образование вакуума в сливном бачке во время смыва при отсутствии в корпусе специальных отверстий подачи воздуха, что гарантирует интенсивность водного потока при спуске;
регулировка скорости слива – позволяет избежать брызг из чаши унитаза;
кнопочный эксцентрик – предназначен для регулировки положения кнопки спуска, если кнопочное и сливное отверстие расположены не точно друг против друга.

Особенности и устройство сливного механизма бачка для унитаза

От функционирования сливного механизма напрямую зависит, насколько просто и удобно будет использовать унитаз, а также насколько качественно каждый раз будет осуществляться смыв продуктов жизнедеятельности человека в канализацию.

Благодаря новым технологиям, современные механизмы слива для бачка унитаза с кнопкой, рычагом или двумя кнопками изготавливаются из таких материалов, которые имеют довольно серьезный запас прочности. К примеру, это могут быть современные полимеры и сплавы металлов. Однако при постоянном контакте с водой, качество которой в отечественном водопроводе оставляет желать лучшего, некоторые элементы этого устройства могут изнашиваться, истираться или просто выходить из строя. Для этого потребуется их ремонт и замена, осуществить которые можно собственными руками.

Конструкция и особенности

Для того, чтобы грамотно осуществить ремонтные работы, придется изучить устройство механизма сливного бачка унитаза, а также понять принцип его работы, причем ничего сложного в этой системе нет. Конфигурация у разных производителей может быть не одинаковой, однако любое устройство имеет три основных элемента, о чем не помешает узнать в первую очередь.

Впускной клапан на вводе из водопровода, который регулируется специальным поплавком-буем. Такой клапан обычно устанавливается сбоку или снизу на корпусе бачка унитаза.
Сам поплавок, закрепленный на специальном рычаге из пластика или металлической проволоки. Чаще всего он выполняется из легкого полимера, внутри которого имеется запаянная и герметичная камера с воздухом.
Сливной клапан, либо, как его еще называют, система перелива. Именно она контролирует закрытие впускного механизма, когда вода наполняет резервуар до определенного уровня.

Таким образом, функционирование системы механизма бачка унитаза можно описать в нескольких словах. Пока поплавок находится в нижнем положении, клапан открывается, позволяя проходить в резервуар воде из водопровода. По мере наполнения, он поднимается, тем самым перекрывая клапан, пока совсем его не закроет, отсекая набор воды. Когда вы не нажмете кнопку, автоматически запускается весь цикл сначала.

Следует обязательно учесть, что в сопроводительной документации к унитазу или отдельно к бачку, имеется чертеж-схема запорной арматуры, где указываются все размеры и типы элементов, а также комплектующих

Потому чрезвычайно важно сохранить документы на устройство при его покупке, чтобы иметь под рукой такую полезную вещь. Тогда не придется гадать, как поменять сливной механизм в бачке унитаза, ведь по схеме все сразу будет понятно

Материалы и инструменты

При поломке или неправильном функционировании бачка проще всего заручиться помощью профессионального мастера, который все конструкции знает, словно свои пять пяльцев. Но бывает и так, что вызов сантехника может оказаться нежелателен и даже невозможен. Замена сливного механизма в бачке унитаза, это не так и сложно, потому, собрав все необходимое для ремонта, можно пробовать справиться своими силами, что вполне реально.

Рулетка или обычная линейка, не менее, чем на двадцать сантиметров, иначе будет неудобно.
Разводные или газовые ключи, а также обычные гаечные, разного размера.
Отвертка плоская и фигурная.
Плоскогубцы или пассатижи.
Ремкоплект для механизма сливного бычка. Чаще всего он продается в сборе под определенную модель унитаза, то есть следует сперва выяснить, что вам требуется и только после этого отправляться в магазин.
Фум-лента и специальный силикон для смазки резиновых и иных прокладок.

Если механизм бачка давно не разбирался, не помешает использовать также резиновые перчатки и также рабочую или старую одежду. В резервуаре может накопиться большое количество грязи, песка, ржавчины и известки, которую перед заменой сливного механизма для бачка унитаза старого образца, равно как и нового, следует хорошенько отчистить и вымыть.

Как выполнить демонтаж бачка своими руками

Давайте выясним, как заменить смывной бачок унитаза? Все начинается с его демонтажа. Прежде всего, перекройте подачу воды по гибкому шлангу – для этого должен быть предусмотрен запорный вентиль. Поверните его по часовой стрелки и спустите воду из бачка, а затем убедитесь, что он не наполняется, то есть кран держит. Открутите сливную кнопку против часовой стрелки, а затем снимите крышку.

Остатки воды со дна бачка удалите губкой или мягкой тряпкой, а затем открутите подводящий шланг. В старых моделях сантехники он подводится к боковой стенке, а на новых бачках подвод чаще всего нижний, хотя бывают исключения.

Бачок держится на унитазе на двух болтах, которые нужно открутить гаечным ключом. В некоторых современных моделях вместо металлических крепежей используются пластиковые – их открутить проще. Также нужно удалить резиновые прокладки, а затем вынуть болты изнутри бачка, после чего его можно будет демонтировать. Действуйте аккуратно, особенно если старый бачок унитаза с трещинами, из-за которых он может рассыпаться прямо в руках.

Схема бачка унитаза

Стандартный домашний сливной бачок состоит из:

корпуса;
поплавкового механизма;
спускового механизма.

Бак может крепиться к унитазу различными способами. Производители обычно не размещают крепеж непосредственно на отверстии слива, а располагают фиксирующие болты по бокам от него.

Пластиковые и латунные болты являются предпочтительными для фиксации, потому что сталь быстро ржавеет, и впоследствии могут возникнуть проблемы с откручиванием гаек

Для герметизации бака между ним и чашей унитаза ложится резиновая прокладка, которая затем просто прижимается боковым крепежом.

Внутренняя комплектация сливного бачка отличается в разных моделях. Механизм может представлять собой как элементарную пробку с поплавком, так и картридж, включающий в себя одновременно все необходимые инструменты для слива.

Картридж не требует настройки и легко монтируется, но при поломке любой внутренней детали потребуется покупка нового устройства

Крышку фиксирует снаружи зажимная декоративная гайка около кнопки слива, о которой может не знать начинающий сантехник.

При замене сливного бачка схема его работы не так важна, потому что внутренние механизмы в новом изделии обычно уже либо установлены внутри, либо к ним прилагается индивидуальная инструкция по монтажу.
