Подключение антенны к телевизору

Чтобы правильно подключить антенну к телевизору лучше использовать специальные штекера. В настоящее время большое распространение получили так называемые F-разъемы (или F-коннекторы). Они устанавливаются непосредственно на коаксиальный кабель диаметром 6,8 мм с волновым сопротивлением 75 Ом предназначенных для телевизионной аппаратуры .

С данным видом разъема могут применятся дополнительные насадки: штекера — «папа», «мама», угловые штекера, соединители кабеля. Разновидность таких антенных переходников для телевизора очень велика. Преимущество данного соединения очевидна, оно дает возможность подключить кабель без пайки при помощи одного ножа за несколько минут в любом месте. При этом обеспечивается надежность соединения к механическим воздействиям.

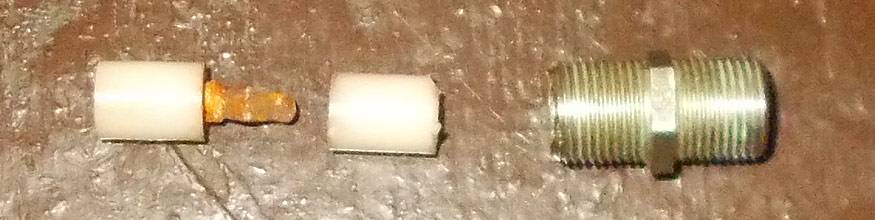

Ржавые контакты соединения кабелей

К сожалению на рынке достаточно контрафакта и можно приобрести вот такие экземпляры. Это значит, что соединитель попал во влажную среду и просто заржавел. Скорее всего внутренности такого соединителя сделаны из железа, а не из бронзы или латуни. В этом случае будут наблюдаться скачки сигнала, его недостаточный уровень или вовсе его потеря.

Подключить антенну к телевизору без штекера конечно можно, достаточно наладить контакт RF разъема телевизора и кобеля. Оплетка подключается к корпусу разъема а центральная жила должна входить в центральную часть. Конечно такое соединение не надежно и лучше его пропаять, но есть вероятность испортить RF контакт ТВ.

Как подключить антенну к телевизору

У многих ещё сохранились старые версии телевизоров, на задней панели которых можно не встретить разъём под F-коннектор. Если у вас есть подходящий штекер – отлично, чуть ниже мы расскажем, как его установить на кабель, чтобы правильно подключить ТВ.

К общедомовой антенне

В многоквартирных домах зачастую нужно подключаться к общедомовой антенне или к коллективной антенне в подъезде. Что это значит? На здании установлена группа антенн. Чаще всего это «тарелка» и одна-две наземные антенны, в зависимости, сколько каналов транслируется в регионе и из каких направлений.

В каждой квартире присутствует телевизионная розетка. Антенны подключены к распределительной коробке, от которых кабели расходятся до розеток в квартирах. Телевизор или декодер подключается к гнезду в квартире, а не к антенне на крыше.

Телесигнал от профессиональной, хорошо разработанной, установки антенного оборудования силён и стабилен, а помехи могут быть незначительными.

Индивидуальной пассивной антенне

Подключение пассивной телевизионной антенны можно доверить даже ребёнку (это безопасно). Все что нужно – вставить кабель в гнездо ТВ или цифрового тюнера. Другое дело, если сигнал предстоит поделить, тогда сперва подключите сплиттер.

Индивидуальной активной антенне

В активных антеннах, подача тока на усилитель происходит по тому же кабелю, по которому телесигнал идёт от антенны. Зачастую в них используются практически идентичные блоки питания. Их конструкция включает сепаратор – специальную телевизионную вилку, в которой ТВ-сигнал отделяется от питающего напряжения для усилителя. Поэтому подключение активной антенны сводится к тому, чтобы завести коаксиал вовнутрь сепаратора и закрепить с помощью зажима типа SWA, а разъём сепаратора подключить к антенному входу в телевизоре.

Как подключить антенный кабель к магистрали телевизионного сигнала в подъезде дома

Обычно телевизионный кабель прокладывается по крыше дома и далее, после усиления магистральным усилителем, разветвляется по подъездам дома. Так как есть разные пакеты телевизионных программ, то на входе в подъезд кабель разветвляют с помощью краба фильтра, представляющего собой краб с двумя выходами. С одного выхода сигнал выходит без изменений, а со второго выхода – обрезанный фильтром по высокой частоте. Таким образом, ограничивается возможность смотреть все телевизионные каналы для тех, кто покупает более дешевые социальные пакеты. Поэтому по подъездам вниз проходят два кабеля.

Если Вы осмотрите стены в своем подъезде, то обязательно найдете на каждом этаже металлическую коробку, из которой к квартирам идут телевизионные антенные кабели. В современных домах коробки уже не устанавливают, а все размещают в стенных шкафчиках, в таком случае Вы увидите металлическую дверку с замком. В этих коробках размещаются абонентские ответвители телевизионного сигнала. Если снять с коробки крышку или открыть дверку шкафчика, то вы увидите приблизительно такую картину. На фото слева ответвитель для абонентов полного пакета телевизионных программ, а справа для абонентов социального пакета.

По правилам ответвители должны быть закреплены и заземлены, но кабельщики для упрощения работы этого не делают. Возможно, это и лучше, так как если заземление будет некачественным, то такое заземление может создать помехи.

Ответвители, установленные в коммутационных коробках, принципиально не отличаются от крабов для подключения нескольких телевизоров, но работают несколько по-другому. Один F разъем служит для подключения кабеля, идущего от магистрали IN (Вход). Второй OUT (Выход) предназначен для передачи сигнала к следующему ответвителю, установленному этажом ниже. Остальные F разъемы TAP (ОТВОД), их может быть от одного до пяти, предназначены для подключения абонентов, то есть для подключения телевизионных кабелей, идущих в квартиры.

Не подключенных абонентских разъемов не должно быть. В случае отключения одного абонента, допустим за неуплату, допускается вместо кабеля установить F-разъем с нагрузочным сопротивлением 75 Ом. Если требуется подключить нового абонента к кабельной телевизионной сети, то разветвитель на два абонента, как в данном примере, заменяется трехразъемным.

Таким образом, для подключения телевизора к кабельной сети достаточно отрезка телевизионного кабеля необходимой длины с установленными на концах антенными F-разъемами. Один F-разъем антенного кабеля подключается к абонентскому ответвителю в подъезде, а второй – к телевизору.

Проверка правильности соединения

Проверить, правильно ли сделано подключение, можно после вставки штекера в гнездо для антенны на телевизоре. На старых ТВ сзади корпуса есть только разъем для вставки переходника от обычной эфирной антенны. В новых телеприемниках всегда присутствует также вход для подсоединения провода от спутниковой антенны.

Нам нужен вход для обыкновенной антенны. Он может подписываться разными наименованиями, например:

• «ANT IN»;
• «ANT»;
• «RF IN»;
• «ANTENNA».

Внешне выглядит как обычная металлическая окантовка, с расположенным внутри пазом.

Выполните подключение смонтированного ранее на проводе штекера с «ANT IN» гнездом.

Включите телевизионное устройство и начните просмотр любого канала.

Дополнительно проверить соединение на прочность можно, если попытаться немного пошевелить штекер во время показа каналов. Любые действия, кроме полного вытаскивания штекера, не должны влиять на качество просмотра.

Если ранее телевидение не настраивалось, то выполните автоматический поиск каналов на телевизоре. Предварительно зайдите в режим ручного поиска (как – читайте по предыдущей ссылке) и посмотрите на шкалу уровня сигнала. Даже небольшой уровень уже означает, что контакт в штекере присутствует. Значит, разъем был смонтирован корректно.

Если наблюдаются периодические дефекты картинки, или сигнала нет вообще, причины бывают следующие:

1. Слабый уровень сигнала может говорить о малой мощности антенны, неправильном расположении приемника относительно ретранслятора цифрового сигнала, слишком большой длине кабеля. В последнем случае необходимо задуматься о другом варианте прокладки провода. Необходимо попытаться сократить длину как можно больше. Чем длиннее трасса, тем выше потери. Они увеличиваются с каждым метром. Также сигнал теряется в местах некачественных соединений. Если проблема в общем приеме сигнала, то потребуется перенастройка антенны на более близкий ретранслятор. Необходимо не только точно направиться на телевышку, но и постараться избежать преград на пути следования сигнала к антенне.
2. Полное отсутствие сигнала говорит о проблемах на стороне антенны или выполненных соединениях. Также причиной становится неправильная установка ант. штекера. В последнем случае возможно отсутствие контакта между экраном и корпусом разъема. Обязательно осмотрите внутренность разъема на предмет замыкания сердечника с экраном. Можете выполнить разделку провода повторно и приделать штекер заново.

Необходимое оборудование

Если театр начинается с вешалки, то прием цифрового вещания – с покупки оборудования. Что потребуется пользователю?

Что уже есть: стандартная комплектация приставки

В комплект приставки для DVB-T2 (стандарт эфирного вещания, используемый в европейских странах и России), как правило, входит следующее:

• Cама приставка. Цифровой тюнер (ресивер), принимающий и преобразующий сигнал для передачи его на порты ТВ-приемника. Современные приставки часто обладают дополнительными функциями (запись на флеш-карту, отложенный просмотр, поддержка Wi-Fi и т. д.).
• Пульт дистанционного управления. Практически все современные приставки, начиная уже от среднего ценового класса, оснащены ПДУ на ИК-лучах.
• Блок питания. Может быть как внутренним, встроенным в ее корпус, так и внешним. В последнем случае в комплект входит адаптер, подключаемый к розетке, и соединительный кабель, от которого и идет питание к ресиверу.

Важно: в продаже еще встречаются старые приставки, рассчитанные на стандарт DVB-T. Они не принимают мультиплексы России, поэтому приобретать их нет никакого смысла.

Что нужно еще: дополнительное оборудование

Кроме самой приставки, для подключения потребуются:

• Антенна.Она нужна для приема наземного или спутникового сигнала. Для просмотра цифрового ТВ с наземных ретрансляторов обязательно приобретение отдельной ДМВ-антенны. Она не нужна лишь в тех случаях, когда «цифра» транслируется по кабельному вещанию или же если есть доступ к общедомовой антенне с поквартирной разводкой.
• Антенный кабель и соединительные штекеры. Нужны для подключения ДМВ-антенны. Обычно действует правило: чем выше установлена антенна, тем лучше прием. Но для ее соединения с тюнером нужен специальный коаксиальный кабель. Поскольку же он продается по метрам и режется по заказанной покупателем длине, потребуется еще минимум 2 штекера для подключения его к антенне и ТВ-ресиверу.
• Кабель RCA («колокольчики»). По нему сигнал передается от приставки непосредственно на входные разъемы телевизора. На конце обычно имеет три штекера: 1 для видео и 2 для правого и левого аудиоканала. Этим кабелем ресивер подключают к старым моделям телевизоров. Кабель может входить в комплект приставки, но иногда отсутствует. Тогда его придется приобрести отдельно или заменить на следующий тип.
• Кабель HDMI. Он используется для тех же целей, что и «колокольчик», но применяется в новейших моделях ресиверов и телевизионных приемников. Обеспечивает намного более качественную передачу сигнала, однако может использоваться далеко не везде и потому обычно в комплект не входит.

Борьба с помехами установкой на антенный кабель ферритового кольца

Иногда после подключения к кабельному телевидению или антенны нескольких телевизоров с помощью краба на некоторых каналах могут появиться помехи в виде хаотично возникающих белых или черных точек, бегущих волн или сетки по экрану. При приеме цифрового телевидения изображение и звук могут периодически пропадать или полностью отсутствовать.

Это может происходить из-за попадания на антенный вход телевизора высокочастотного сигнала помехи от гетеродина, параллельно подключенных телевизоров или других источников помех. Не исключено проникновение помех и от телевизоров, подключенных в соседних квартирах.

Уровень такого рода помех можно существенно уменьшить или даже устранить помехи полностью с помощью установки на кабель ферритового кольца.

Эффективность подавления помех ферритовым фильтром зависит от площади сечения кольца: чем площадь его больше, тем больше будет индуктивность сделанного дросселя. Одетое на антенный кабель ферритовое кольцо образует дроссель и в совокупности с погонной емкостью антенного кабеля образует П-образный фильтр высокой частоты. Максимальное подавление помех будет достигнуто при установке на антенном кабеле двух колец на его концах.

Ферритовые кольца продаются в магазинах и бывают двух видов: цельные и состоящие из двух половинок, запрессованных в пластиковый корпус с защелками. Но можно обойтись и без лишних затрат. Если присмотреться к интерфейсным проводам, идущих от системного блока компьютера к принтеру, сканеру, монитору и другому периферийному оборудования, то можно увидеть утолщение кабелей цилиндрической формы. Это и есть ферритовые фильтры.

Наверняка у Вас пылится старый кинескопный монитор или имеются ненужные интерфейсные кабели. Достаточно ножом разрезать пластик, извлечь ферритовое кольцо и установить его на антенный кабель. После установки ферритового кольца помехи на экране телевизора больше не будут мешать просматривать телепрограммы.

Необходимость в усилителе

Применение в схеме усилителя оправдано, если:

• телевизионный вещатель находится сильно далеко от вашего проживания;
• к одному антенному приемнику подключено несколько телевизионных (сигнал делится, а значит уменьшается, следовательно, требуется усиление);
• маломощная антенна, которая плохо ловит даже при условии близкой установки телевышки.

Шкала на примере современного телевизора LG Smart TV.

Также усилитель необходим, если периодически на экране появляются квадратики, изображение зависает. Все это может сопровождаться полной потерей сигнала с надписями: «Нет сигнала», «Слабый сигнал», «Сигнал отсутствует», «Проверьте подключение антенны».

Выхода из ситуации два:

• покупка, установка и настройка новой активной антенны;
• подключение к активной антенне отдельного усилителя.

Выбор TV кабеля

Даже отличный телевизор и правильно надетые на концы кабеля F-штекера не смогут обеспечить высокое качество изображения на экране при использовании некачественного телевизионного кабеля. И возникает вопрос, а какой же антенный кабель лучше для подключения телевизора и по каким критериям его выбирать?

Устройство телевизионного кабеля

Рассмотрим, как устроен современный телевизионный коаксиальный кабель на примере кабеля типа CAT-703.

По центру всей длины коаксиального кабеля проходит медная, или стальная, покрытая медным слоем жила провода. Эта жила покрыта слоем изоляции из диэлектрического материала. На изоляцию надета экранирующая медная или сделанная из алюминиевой фольги оплетка, которая выполняет функцию второго проводника. Для защиты от механических и климатических воздействий кабель покрыт герметичной защитной оболочкой.

В недорогих кабелях применяют только алюминиевую оплетку, в бюджетных – медную, а в дорогих – алюминиевую и медную одновременно, как показано на фотографии.

Как проходит ток по антенному кабелю

Чтобы осознанно выбрать хороший антенный кабель, нужно представлять, как течет высокочастотный ток.
Ток в электрической сети протекает по всему сечению проводников.

Высокочастотный ток телевизионного сигнала течет по другому закону. Все знают, как отжимается белье в центрифуге стиральной машины: чем больше обороты, тем сильнее центробежная сила действует на воду, и она лучше удаляется из белья, белье становится суше. На собственном теле многие еще в детстве испытали, катаясь на каруселях, действие центробежной силы.

Аналогично течет и высокочастотный ток телевизионного сигнала в антенном кабеле. Чем выше частота, тем ближе к поверхности проводника он протекает. Проявляется скин-эффект. Если взять, например медный провод диаметром 10 мм и трубку такого же диаметра из меди с толщиной стенки 1 мм, то ток частотой 1000 МГц будет течь по ним с одинаковыми потерями!

Поэтому в антенных кабелях, применяемых для военной и космической аппаратуры, для снижения потерь сигнала (затухания) зачастую центральную жилу и оплетку кабеля покрывают тонким слоем серебра и даже золота. Это очень дорогое удовольствие, и в быту такие кабели не применяют.

Из-за малой величины телевизионного сигнала в антенном кабеле и его высокой частоты определить наличие его в кабеле и тем более провести измерения в домашних условиях без специализированных дорогостоящих приборов не представляется возможным. Только подключение антенного кабеля к телевизору позволит определить наличие и качество телевизионного сигнала.

Маркировка TV кабеля

Наибольшее распространение на рынке получили антенные коаксиальные кабели разных производителей с волновым сопротивлением 75 Ом марок RG 6U, SAT 50, SAT 703B и DG 113, которые успешно можно использовать для приема аналогового и цифрового телевизионного сигнала вплоть до передачи его со спутниковой антенны частотой до 2,15 ГГц. Марки приведены в порядке возрастания качества антенного кабеля – уменьшения потери сигнала (затухания) при передаче. Маркировка (обозначение) в обязательном порядке наносится на оболочке антенного кабеля по всей его длине через каждый метр с цифровой меткой метража.

Данная маркировка антенного кабеля обозначает следующее:

• CABLETECH – фирма-производитель CABLETECH (Китай).
• RG 6U/48 – марка кабеля.
• HIGH QUALITY COAXIAL CABLE – высококачественный коаксиальный кабель.
• 75 OHM – волновое сопротивление 75 Ом.
• 055М – метка метража, с каждым метром метка изменяется на 1.

Как выбрать антенный телевизионный кабель

На оболочке антенного кабеля в обязательном порядке должна быть маркировка, как показано выше. Антенный кабель должен иметь волновое сопротивление 75 Ом (на такое сопротивление рассчитаны все телевизоры и коммутационные приборы – усилители, разветвители, приставки для приема цифровых каналов DVB-T2). Внешний диаметр оболочки антенного кабеля должен быть не менее 6 мм. Центральная жила и экранирующая оплетка из электротехнической меди. Этим требованиям соответствуют антенные кабели марки SAT 703B и DG 113. В кабеле RG 6U центральная жила стальная, покрытая гальваническим методом медью, экран из алюминиевой фольги и оплетки из сплава меди, это бюджетный вариант.

Описать все представленные на рынке телевизионные кабели невозможно, но представленной информации вполне достаточно для правильного самостоятельно выбора.

Подключение и настройка антенны разных видов

Задняя панель телевизора оснащена гнездом, куда подключается антенна. Оно легко распознаётся визуально: это металлический паз с отверстием или выступ внутри штекера. Для приёма спутникового сигнала рядом находится второй разъём с резьбой, на которую навинчивается штекер.

Подключение к общедомовой антенне

Подключение к коллективной телеантенне происходит после заключения договора с управляющей компанией. Сейчас чаще обращаются к провайдерам разных телекоммуникационных услуг.

В общедомовой кабель добавляют разветвление, идущее в квартиру. На конец шнура, протянутого по квартире, надевается штекер. Он подсоединяется к телеприёмнику или к приставке. Осталось настроить приём телеканалов.

Подключение кабеля к индивидуальной антенне

Здесь может быть два варианта подключения. Если производитель антенны предусмотрел возможность присоединить кабель и штекер, собрать схему легко. Если же требуется самостоятельное подключение кабеля, нужно выполнить такие шаги:

1. Снять с кабеля верхнюю изоляцию, отвернуть оплетку назад.
2. С центральной жилы снять изоляцию.
3. Жилу вставить в винтовое соединение и зажать отвёрткой.
4. Прижать оплётку и кабель ещё одной клеммой.

Настройка телевизионной антенны

Для настройки телевизионной антенны нужно:

1. Проверить уровень сигнала. Зайдите в «Меню», выберите «Автонастройка». На экране появится шкала уровня сигнала. При сигнале выше 50% подойдёт пассивная комнатная антенна.
2. Направить антенну в направлении ретранслятора. Используйте интерактивную карту ЦЭТВ (https://карта.ртрс.рф/), чтобы узнать, где располагается ближайшая телевышка. Антенну нужно сориентировать по этому направлению.
3. Найти в комнате, где находится телевизионный приёмник, зоны с более качественным приёмом сигнала. Для этого просто перемещайте антенну по комнате, обычно такие места находятся возле дверей или окон.
4. Запустить функцию поиска каналов в телевизоре: «Настройки» – «Автоматический поиск (настройка)».

Антенна

Подключение цифровой приставки к телевизору начинается с кабельного соединения с приёмником видеосигнала – антенной. Эфир T2 можно успешно принимать на ту же антенну, которая у вас осталась от аналогового ТВ. Если классическое телевидение у вас показывало без каких-либо помех, тогда нет причин заменять антенную установку. Однако если антенна не обеспечивает хороший приём, стоит рассмотреть возможность покупки новой. Но прежде чем вы это сделаете, проверьте, не является ли плохое изображение неисправностью антенны или её неверной настройкой.

Наружная антенна

Рис 2 уличная антенна

Для просмотра цифрового телевидения HD DVB-T2 вы должны обратить внимание на параметры его приёма в вашем регионе и правильно настроить антенну. Прежде всего, проверьте направление трансляции, то есть место ближайшего передатчика, чтобы правильно выставить антенну

Во-вторых, проверьте частоту трансляции мультиплексов, чтобы выбрать соответствующую частоту в приставке к телевизору. В-третьих, чем сильнее передатчик в вашем районе, тем шире его диапазон. На качество приёма влияет местный ландшафт, препятствия. Обязательно убедитесь в приемлемом состоянии антенного кабеля.

Если окажется, что ваша старая антенна не обеспечивает вам хороший приём, будь то из-за слабого сигнала или местности, вы будете вынуждены купить новую антенну с лучшими параметрами. Какая антенна подойдёт?

В специальных магазинах вы встретите различные модификации антенн. Они отличаются не только диапазоном принимаемых частот (полос), но и формой, размером, качеством и материалом изготовления. Но, как это бывает, множество предложений не облегчает принятие решений.

Небольшая хитрость. Перед решением и покупкой антенны присмотритесь к крышам соседних зданий, чтобы воспользоваться опытом жителей, у которых есть приём цифрового эфирного ТВ.

Выбирая антенну, следуйте инструкции:

1. по возможности используйте антенны без усилителя (пассивные). Они менее восприимчивы к помехам. Каждая дополнительная обработка сигнала (усиление, деление) является источником шумов и вызывает ухудшение качества приёма;
2. в условиях хорошей «видимости» передатчика (небольшое количество препятствий) есть смысл выбрать направленную антенну. У неё есть веское преимущество: она концентрирует и усиливает сигнал;
3. в сложных условиях приёма, когда передатчик скрыт, например, лесополосой, выбирайте широкоугольную антенну. Благодаря своей конструкции, она имеет более широкий охват, чем у направленных антенн и способна «захватывать» сигналы с нескольких направлений, включая отражённые;
4. если ситуация с приёмом ТВ совсем неблагоприятная (вдали от ретранслятора, слабый сигнал, кучность препятствий), то нет другого варианта, как подключить антенну, оснащённую предусилителем.

Комнатная антенна

Рис 3 комнатная антенна

Думаете о том, как подключить комнатную антенну для приёма Т2? Применение комнатных антенн для наземного цифрового приёма имеет свои ограничения. Если в вашей местности сильный эфирный поток, тогда вы вполне можете позволить себе эстетичную и удобную внутреннюю антенну. К сожалению, сами по себе комнатные антенны характеризуются низким коэффициентом усиления, и очень часто оснащаются усилителями с большим коэффициентом усиления. В результате, даже при наличии сигнала, приём у комнатной антенны восприимчив к локальным помехам (шаги по квартире, работа электроприборов, проезжающие машины за окном). Это проявляется паузами в приёме с «замораживанием» изображения или с характерными квадратиками на экране.

Оттого, несмотря на привлекательный внешний вид, этой антенны может оказаться недостаточно для приёма цифрового телевидения на приставку к телевизору.

Можно ли подключить спутниковую антенну к цифровой приставке?

Рис 4 Спутниковая антенна

Как следует из названия цифрового наземного телевидения – оно транслируется наземным путём. Поэтому на часто встречающийся вопрос: «Можно ли подключить цифровую приставку к спутниковой тарелке?» есть закономерный ответ – не выйдет. Возможности спутниковой тарелки не включают приём сигнала наземного телевидения. Она «понимает» только спутниковый сигнал, на который она направлена и настроена.

Подключаем антенну без усилителя к двум телевизорам

Шаг 1: монтаж F-разъемов

Монтаж F-разъемов выполняется следующим образом:

• Снимаем верхнюю изоляцию. Отступаем 15 мм от края кабеля и аккуратным круговым движением ножа разрезаем и снимаем верхнюю изоляцию. При этом главное, чтобы проводки оплетки остались целыми.
• Снимаем нижнюю изоляцию. Сначала отгибаем оплетку назад на кабель, освобождая нижнюю изоляцию. Затем таким же аккуратным круговым движением снимаем нижнюю изоляцию, освобождая медную жилу.
• Крепим F-разъем. Накручиваем коннектор поверх оплетки таким образом, чтобы в итоге кончик медной жилы был на 2-3 мм выше края гайки. Должно получиться, как на картинке ниже.
• Берем разъем пальцами и легким движением вверх-вниз проверяем качество соединения (ничего не должно болтаться).

Шаг 2: Присоединение кабеля к разветвителю и телевизорам

Присоединяем следующим образом:

• Кабель антенны накручиваем на вход разветвителя (IN).
• Два выхода с F-разъемами на телевизионных кабелях подсоединяем к выходным отверстиям разветвителя (OUT).Должно получиться, как на изображении ниже.
• Вкручиваем штекеры-переходники в оставшиеся F-разъемы на телевизионном кабеле.
• Вставляем телевизионные кабели в телевизоры. Если есть тюнер, то можно присоединить кабель к нему, а затем уже другим кабелем от HDMI разъема к телевизору (как показано на картинке ниже).

После выполнения первого и второго шага необходимо проверить качество сигнала на каждом телевизоре. Причем стоит сделать это одновременно на двух телевизорах, так как по отдельности каждый может показывать хорошо. Изображение не должно скакать, дергаться или тормозить. Для двух телевизоров подойдет недорогая антенна LUMAX DA2203P — чего-то сверхъестественного от нее ждать не стоит, но сигнал передает четко.

Если на приставке нет подходящего выхода

Возможна ситуация, когда разъемы на цифровом тюнере и телевизоре для приема-передачи AV есть, но между собой они никак не стыкуются. Что делать в этом случае?

Вариантов два:

1. менять ТВ-приемник или приставку;
2. использовать переходники.

Вот лишь некоторые сценарии использования таких адаптеров:

• Если новая приставка поддерживает только выход стандарта HDMI, используйте конвертер на RCA. Неизбежна некоторая потеря качества (например, каналы высокой четкости показываться не будут), однако сигнал корректно разложится по трем старым направлениям на видеоряд и звук для правого и левого динамика. Цена вопроса порядка 500 рублей.
• Если используется плазменный или жидкокристаллический телевизор («Сони», «Онида» и другие, выпущенные в конце 90-х – начале нулевых годов), там может быть установлен старый видеоразъем VGA. Для таких случаев существуют и активно продаются переходники HDMI-VGA. Однако при их использовании нужно помнить: для передачи на телевизор звука дополнительно нужен отдельный провод (обычно это 3,5 мм Jack).
• Возможны проблемы и с совместимостью SCART и S-Video. В этом случае тоже используется адаптер. Большинство моделей заодно поддерживают и выход на тройной тюльпан RCA.

Не стоит забывать о том, что это временное решение: большая часть старых телевизоров, не имеющих цифрового тюнера, физически не способна воспроизводить каналы высокой четкости или DOLBY звук, а их трансляция – вопрос ближайшего времени. Поэтому  задумайтесь не только о покупке переходника, но и о приобретении нового телевизора в обозримом будущем.

Где и как лучше установить

Имея дело с цифровым эфирным телевидением, нужно помнить основные принципы его приема:

1. Необходимо ориентировать телеантенну в направлении телепередатчика. Почти все конструкции, рассчитанные на прием ДМВ-диапазона, где вещает цифровое ТВ, наиболее чувствительны к приему с одного узкого диапазона. Есть всенаправленные конструкции, но они, как правило, слабы и им нужен усилитель.
2. Цифровой сигнал на ДМВ уверенно принимается только в пределах прямой видимости: волны этой длины распространяются, не огибая препятствий.
3. Многие объекты непрозрачны для ДМВ-сигнала (начиная от холмов и лесов и заканчивая капитальными строениями).

Поэтому комнатную антенну надо устанавливать следующим образом:

1. Она должна быть ориентирована на телевышку. Чем точнее, тем лучше.
2. Между приемником и ретранслятором не должно быть серьезных препятствий. К числу таких относятся даже стены дома. Поэтому комнатную антенну следует располагать у той стены, которая находится со стороны ретранслятора. Стекло более радиопрозрачно, чем кирпич или бетон. Лучшее место для комнатного варианта – это оконный проем. В идеале же, если конструкция позволяет, ее следует установить снаружи дома.
3. Чем выше расположена антенна для приема цифрового ТВ, тем выше уровень сигнала и больше расстояние, на котором его можно ловить. Поэтому размещать ее надо по возможности выше. В идеале – на верхней части оконной рамы. При этом надо учитывать конструкцию окон: пластиковые рамы имеют металлический каркас, который частично экранирует сигнал.

Чтобы настроить домашнюю антенну на телевизоре, нужно учесть и уровень сигнала. Определить его можно с помощью соответствующей шкалы на цифровом телевизоре либо на приставке (ресивере), если используется старый ТВ-приемник.

Комнатная антенна — это удобно?

Очень!Отстой!

Здесь работают следующие правила:

Если уровень сигнала в помещении высок, место, где расположена телеантенна, не особенно важно. Если до ретранслятора считанные километры, а мощность передатчика велика, принимать федеральные 20 каналов можно и на конструкцию, закрепленную на стену не поперек, а вдоль волны.
Если уровень средний, антенну надо тщательно ориентировать на ретранслятор.
При слабом уровне лучше пользоваться активной конструкцией или приобрести внешний усилитель.
