Высота установки полотенцесушителя

Особенности и способы монтажа полотенцесушителя

Электрический полотенцесушитель прикрепляется к стене и подключается к сети через розетку. Нельзя располагать ее над ванной (2,25 м от дна). Если расстояние до чаши составляет менее 60 см, то нужно оборудовать прибор защитой от брызг. Розетка для сушилки должна быть защищена от попадания влаги и обладать запасом мощности.

Работа водяного полотенцесушителя основана на принципе гравитационного насоса. Циркуляция теплоносителя происходит под давлением его массы, поэтому неправильный выбор изгиба или сужение труб может привести к прекращению движения воды. Сушилку можно установить путем бокового, диагонального (косого) и нижнего подключения.

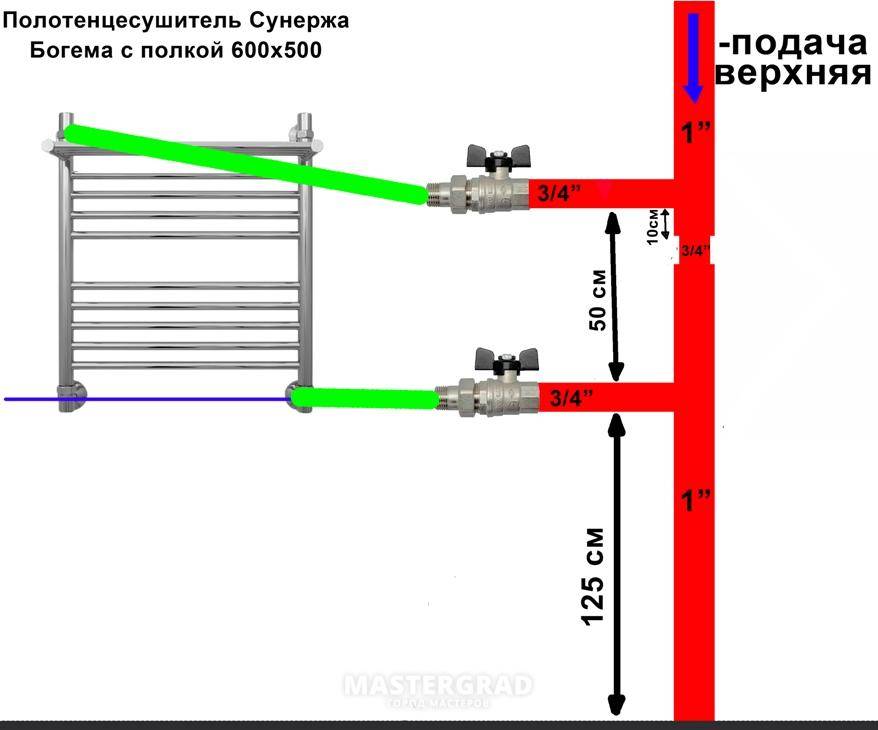

При боковом подключении патрубки подводятся к одной стороне прибора, а при косом — к противоположным (например, к дальнему от стояка верхнему углу и ближнему нижнему). В обоих случаях подача теплоносителя осуществляется сверху.

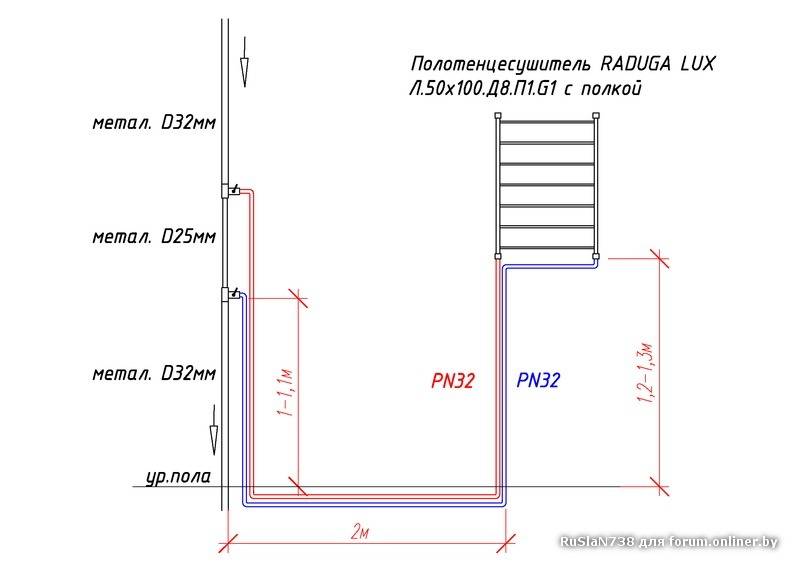

Если диаметр подводящей трубы более 32 мм, а отдаленность сушилки от стояка не превышает 2 м, то подвод может быть горизонтальным (перпендикулярно к основному стояку). В других случаях нужно усиливать гидравлическое давление за счет правильного уклона: он составляет 2-3 см на каждый метр подводки.

Точки врезки в стояк должны располагаться выше и ниже соответствующих подводов полотенцесушителя. Это позволяет воде двигаться под давлением в общей системе и собственным весом.

Оптимальный диаметр подводки составляет 25 мм для армированных полипропиленовых труб и ¾ дюйма — для стальных.

Если из-за размеров прибора или отсутствия свободного пространства на стене нельзя выполнить боковую или нижнюю подводку, то можно применить альтернативные схемы подключения. При выборе нужно соблюдать принцип гравитационного насоса.

При установке полотенцесушителя нужно соблюдать следующие условия:

1. Диаметр трубы сушилки должен соответствовать диаметру стояка отопления или горячей воды. Использование более тонкого изделия или сужающих фитингов приводит к нарушению циркуляции воды.

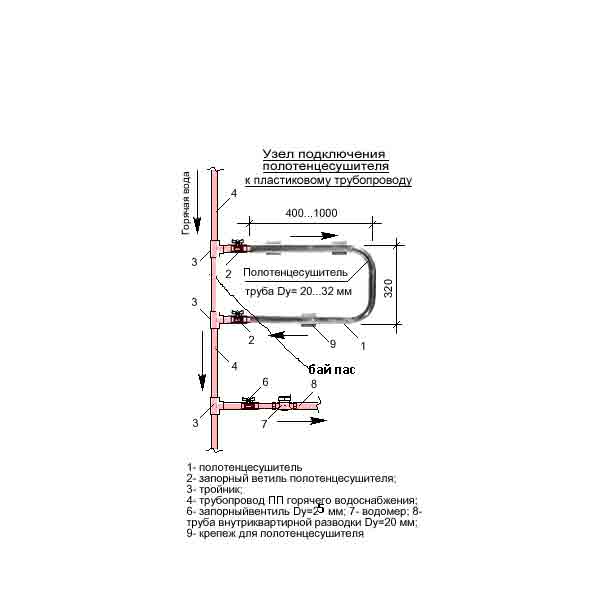

2. Между подводящей и отводящей трубами устанавливается перемычка (байпас). Она обеспечивает оптимальную скорость движения воды и сохраняет ее температуру за счет разделения общего потока. На участке между байпасом и полотенцесушителем можно установить запорные краны, которые позволят отключать прибор без перекрытия стояка. Перемычка располагается вровень с общей трубой или смещается в сторону сушилки. Диаметр байпаса может быть таким же, как у подвода, либо на 1 типоразмер меньше. Сужение допустимо только при боковом подключении.

3. Ставить запорные краны до перемычки запрещено. На подводящей трубе и байпасе можно смонтировать трехходовые или шаровые вентили, которые позволят направлять воду в перемычку или нагреватель.

4. Прибор рекомендуется устанавливать на расстоянии 1,2 м от пола. Проем между змеевиком и облицовкой зависит от его диаметра. Если последний составляет до 25 мм, то расстояние до стены должно быть не меньше 3,5-4 см, а если более 25 мм, то от 5-7 см.

5. Крепеж полотенцесушителя должен обеспечивать некоторую свободу движения. Жесткие сварные соединения не применяются, т.к. при расширении металлической трубы в швах будут накапливаться микродефекты.

При установке нужно стремиться уменьшить количество переходников, соединений и изгибов. Каждый из этих элементов является потенциальной точкой протечки.

Особенности монтажа полотенцесушителей

Главным параметром полотенцесушителя является его размер. От него зависит отапливаемость помещения и количество размещаемых на изделии полотенец.

Размер полотенцесушителя выбирается исходя из площади ванной комнаты. В небольшом помещении не поместится большой полотенцесушитель, в просторном – в маленьком не будет смысла. Однако даже идеально подобранный размер полотенцесушителя имеет особенности размещения, связанные с типом подключения.

Водяной полотенцесушитель

Функционирование водяного полотенцесушителя зависит от центральной системы водоснабжения или отопления. Высоту и характер подключения полотенцесушителя необходимо рассчитывать, исходя из места расположения основных коммуникаций.

Подключение водяного полотенцесушителя может быть:

• Боковым. Подводка к стояку с горячей водой слева или справа. При подключении не нарушает целостность оформления, поэтому может осуществляться после отделочных работ.
• Диагональным. Обеспечивает хорошую циркуляцию воды в полотенцесушителе. Особенно актуально для систем со слабым напором.
• Напольным. Актуально для просторных помещений, где на полу достаточно свободного пространства. Может использовать разборную систему подключения к основной трубе.

Электрический полотенцесушитель

Если Вы решили купить электрический полотенцесушитель – обратите внимание на технику безопасности при его подключении. Установка электрических моделей не требует вторжения в систему водоснабжения

Но зависимость от электричества накладывает свои нюансы. Место размещения электрического полотенцесушителя зависит от расположения влагозащищенной розетки

Установка электрических моделей не требует вторжения в систему водоснабжения. Но зависимость от электричества накладывает свои нюансы. Место размещения электрического полотенцесушителя зависит от расположения влагозащищенной розетки.

Также для предотвращения чрезвычайных ситуаций потребуется:

1. Установка прибора автоматического отключения;
2. Тщательное заземление контактов;
3. Обеспечение максимальной вентиляции помещения.

Чаще всего планировка ванной комнаты не предполагает наличие розеток. Тогда для установки электрического полотенцесушителя необходимо:

1. Создать дополнительную разводку с защитой от влаги и необходимыми прорезиненными уплотнителями

Важно помнить, что на холодной стене скапливается конденсат, капля которого может привести к короткому замыканию

Однако электрический полотенцесушитель используется по требованию. Совершенно не обязательно держать его постоянно включенным. Тогда можно воспользоваться следующим пунктом для установки:

2. Вывести кабель энергоподачи за пределы ванной комнаты с оформлением или без. Оформление подразумевает штрабление тоннеля для кабеля в стене или закладку его в специальную коробку.

В любом варианте расположение розетки не должно быть ближе 70 см от любых труб и других сантехнических предметов.

Крепление кабеля подачи электроэнергии чаще всего находится внизу прибора. Там же расположена кнопка включения

Если вы решили купить электрический полотенцесушитель с терморегулятором – обратите внимание на его размещение, которое также накладывает ограничения

Комбинированный полотенцесушитель

Размещение комбинированных полотенцесушителей является наиболее сложным из всех существующих типов. Здесь необходимо учитывать расположение и трубопровода, и розетки

Также важно отследить расстояние от пола и от других элементов, контактирующих с водой

Все существующие требования и соблюдение особенностей монтажа приводят к безопасности и комфорту эксплуатации ванной комнаты. Комбинированные полотенцесушители как нельзя лучше справляются с поставленными задачами

Но при выборе такого полотенцесушителя обратите внимание на наличие запорных кранов для блокировки воды, циркулирующей по прибору

Чем проще полотенцесушитель, тем легче его подключение. Часто именно этот фактор играет роль в выборе изделия. Но не забывайте, что потраченные на более сложную установку силы обязательно компенсируются удобством и функционалом качественного правильно повешенного полотенцесушителя.

Современные электрические и водяные полотенцесушители для ванной

Подразделяются полотенцесушители на самые разные категории. Часто выбор осуществляется, в зависимости от применяемой тепловой энергии. Использоваться могут электрические, водяные и комбинированные конструкции.

Выбирать можно конкретную модель, исходя из особенностей последующей эксплуатации и индивидуальных предпочтений. Характеризуются разновидности полотенцесушителей наличием определенных параметров: • Электрические. Монтаж возможен в любом помещении. Работает конструкция от электричества. Прогрев осуществляется через ТЭН или влагозащитный нагревательный кабель. При полном нагревании температура поверхности труб составляет не более 60 градусов. • Водяные. Производятся в форме лесенки или змейки. Работают от центральных систем горячего водоснабжения. Могут производиться из цветных металлов или нержавеющей стали. По типам моделей разделяются на стандартные, элегантные, модернизированные. • Комбинированные. В конструкции вмонтированы два контура нагрева, независящие друг от друга и работающие попеременно. При минимальном энергопотреблении полотенцесушители обладают уверенной функциональностью. Режимы можно переключать в любое время.

Самыми недорогими и популярными вариантами считаются водяные модели. Для удобства регулирования температурного режима на них можно устанавливать дополнительные краны.

Монтаж электрических полотенцесушителей

Теперь можно перейти непосредственно к монтажу. Так как электрические полотенцесушители со скрытой проводкой имеют некоторые особенности монтажа, в отличие от их собратьев с проводом и вилкой, то рассмотрим мы их отдельно (см. Подключение электрических полотенцесушителей). Из этого видео Вы узнаете о монтаже электрических полотенцесушителей.

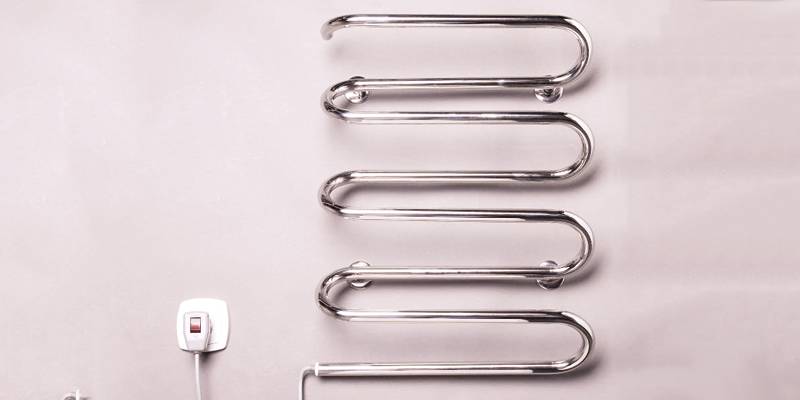

Монтаж полотенцесушителей с вилкой

Начнем с более простого с точки зрения подключения монтажа полотенцесушитля с выведенной вилкой и розеткой. Такие модели достаточно распространены, но висящие провода, конечно, портят их внешний вид.

Поэтому в большинстве случаев розетку для них стараются установить рядом с полотенцесушителем. Но давайте обо всем по порядку.

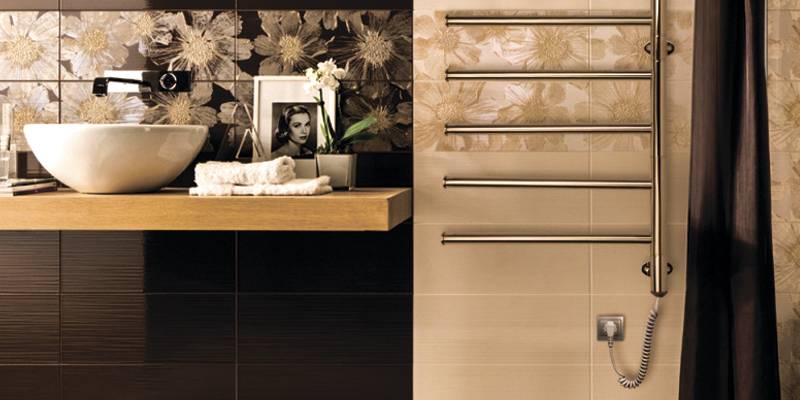

Полотенцесушитель с вилкой

Такой полотенцесушитель можно смело крепить к стене уже на самом первом этапе. Перемещать или снимать нам его не придётся. Поэтому используя крепления, имеющиеся в комплекте, крепим сушилку.

Розетка на 16А

Теперь нам необходимо установить розетку. Но прежде, чем устанавливать ее, розетку следует выбрать. На рынке представлены модели в 6, 10, 16 и 25А. Нам понятное дело нужна розетка на 10А, а вам следует выбрать, в зависимости от номинального тока вашего полотенцесушителя. При выборе розетки сразу определитесь, какой она будет — скрытой или наружной. Если наружной, то выбрать следует изделие с IP45 или выше.

Автомат УЗО на ток утечки в 30мА

Важным моментом при выборе розетки является наличие встроенных защит. Дело в том, что согласно норм ПУЭ любые розетки, подключаемые в ванной комнате должны быть защищены автоматом УЗО. Если автомат УЗО уже установлен после группового автомата данной группы, то выбираем обычную розетку, если же его там нет, то нам обязательно необходима розетка со встроенным УЗО.

Розетка с УЗО на ток утечки до 30мА

• Теперь устанавливаем розетку. Здесь нет никаких особенностей, и более детально на этом вопросе мы останавливаться не будем, так как уже не раз разбирали его в других статьях на нашем сайте. Единственное что хотелось бы отметить, что распределительная коробка, к которой будет подключаться наша розетка, обязательно должна находиться вне ванной комнаты. Это обусловлено тем, что обустраивать в ванных комнатах любые распределительные коробки запрещено согласно ПУЭ.
• После того как розетка подключена, просто вставляем нашу вилку от полотенцесушителя в новенькую розетку, и наслаждаемся теплом и сухими полотенцами в ванной.

Монтаж полотенцесушителей со скрытой проводкой

Электрический полотенцесушитель со скрытым подключением имеет свои нюансы. Но подключить его к электрической сети зачастую даже проще, чем изделие с вилкой.

Полотенцесушитель со скрытой проводкой

• Прежде всего собираем сушилку и примеряем ее на стене. Здесь действуют те же правила по месту расположения. Поэтому смотрим, чтобы расстояние между сушилкой и водой было не меньше 60 см.
• Этап примерки нам необходим, дабы определиться с тем местом, где у нас будут выходить провода. Обычно провода подключаются к правой нижней ножке, но возможны и другие варианты. Отмечаем это место и откладываем полотенцесушитель.

Штробим стены в ванной комнате или смежном помещении

• Теперь нам необходимо в эту точку вывести провод. Сделать это можно двумя способами. Штроблением стены в ванной или в смежном помещении. Последний вариант зачастую более предпочтительный, так как в ванной обычно лежит плитка. Поэтому сверлим в отмеченном месте сквозное отверстие, и от него выполняем штробление стены своими руками к необходимой нам распределительной коробке.
• Теперь нам осталось лишь прокинуть провод от распределительной коробки к сушилке и выполнить подключение. В полотенцесушителях обычно имеется обычный клеммник, который иногда закрывается дополнительной коробкой. Подключение выполняем там.

Подключение полотенцесушителя с тремя выводами

Отдельно остановимся на самом процессе подключения. В идеале из сушилки должно выходить три провода – фаза, нуль и жила заземления. Но иногда производители не предусматривают отдельной точки заземления. В этом случае провода всего два, как на видео. Прокидывать следует провод с тем же количеством жил, которое имеется на выводе из полотенцесушителя.

Принципиальная схема подключения полотенцесушителя

• Какой провод, с каким подходящим соединять, не имеет значения. Но если у вас имеется синий провод, то его лучше подключить к нулю, а второй к фазе. Но даже если вы перепутаете, это никак не отразится на работе сушилки.
• На последнем этапе электрический полотенцесушитель со скрытой проводкой крепим к стене. После подачи напряжения и включения выключателя он обеспечит вас теплом и уютом.

Уровень розеток для подключения

Установка розеток и другого электрооборудования регламентированы требованиями. Главным аспектом в этом деле является безопасность человека, должна быть исключена малейшая вероятность поражения электрическим током. Монтаж целесообразно доверить электрикам, ведь стоимость разводки 1 точки не сильно ударит по семейному бюджету.

Действует простое правило: чем выше розетка от пола, тем лучше и безопаснее.

Оптимальным уровнем розетки для полотенцесушителя является 60 см. Этого достаточно, чтобы подключить электрооборудование и исключает вероятность короткого замыкания в случае потопа.

Установка полотенцесушителя должна проводиться специалистами, которые в работе соблюдают стандарты ГОСТ. Выполненный не по правилам монтаж полотенцесушителя на неправильной высоте может стать причиной последующего протекания и других проблем, вплоть до затопления соседей. В учреждениях образования, например, детских садах – действуют свои нормативные показатели.

Особенности монтажа разных видов полотенцесушителей

Один из наиболее важных параметров полотенцесушителя – это его размер.

Величина оборудования зависит от объема площади: в маленькой комнате не поместится длинная модель, а в большой не имеет смысла размещать миниатюрный змеевик. Существует несколько видов изделий, для каждого из которых имеются правила установки.

Водяной полотенцесушитель

Нагрев прибора осуществляется за счет циркуляции горячей воды. В этом случае нужно соблюдать соответствие подвода к трубопроводу. Так как коммуникации находятся в стене, высота и место расположения змеевика будет зависеть от расстояния до них.

Доступно боковое, перекрестное и напольное подсоединение. Нарушение правил приводит к потере эффективности на 50%.

В первом случае полотенцесушитель подводят к стояку горячего водоснабжения или отопления с левой или правой стороны модели. Такой способ обеспечивает защиту стен от повреждения, можно приступать к работе после отделки, нет необходимости в прокладке дополнительных трубопроводов. Подходит для змеевиков, размещенных с шагом 100-170 см от поверхности пола.

Перекрестная или напольная подводка рекомендуется для изделий в форме лесенки, что дает гарантированную циркуляцию носителя даже при плохом напоре. При подключении осуществляется подсоединение к контуру горячего водоснабжения или создание разборной системы.

В многоквартирном доме следует учитывать особенности централизованной сети. Для частного жилья подходит любой вид монтажа, при условии размещения лесенки не более, чем 90 см от пола, иначе нижние сегменты устройства будут оставаться холодными.

Электрический полотенцесушитель

Монтаж модели имеет свои преимущества, которые заключаются в том, что нет необходимости вторгаться в систему водоснабжения. Можно установить прибор без сложного переделывания трубопровода. Его не нужно держать постоянно включенным, что обеспечивает экономию.

В этом случае имеет значение размещение розеток, а не самого агрегата. Чтобы предотвратить замыкание или возгорание, необходимо установить автомат, обеспечить заземление и хорошую вентиляцию, что предохранит от скопления влаги.

Чаще всего розетка в ванной отсутствует, но при наличии электрического полотенцесушителя существует два способа подачи питания:

1. Первый способ заключается в размещении входа с влагозащитным корпусом и резиновым уплотнителем, чтобы не попадали испарения. На холодной стене нельзя устанавливать розетку, так как конденсат может являться причиной короткого замыкания. Отверстие утапливают в стене, если прибор не используется, вход в сеть закрывают специальной крышкой.
2. Второй способ более безопасный, представляет собой вывод за пределы помещения. Кабель полотенцесушителя для ванной комнаты проводят к розетке, осуществляя его маскировку в коробе. Наличие устройства защитного отключения поможет обеспечить безопасность в случае перепадов напряжения в сети.

Место расположения оборудования и розетки должно быть определено в 70 см от труб и сантехники. Рассчитывая высоту установки, следует распланировать ее таким образом, чтобы нижние элементы агрегата не перекрывали вход в электросеть.

У большинства моделей питание подводится к нижнему креплению, где расположена кнопка выключателя. Монтаж можно производить через скрытые коммуникации, для этого штробят стены, укладывая кабель в полученные тоннели.

Комбинированные полотенцесушители

Полотенцесушители, работающие с водой и электричеством хорошо вписываются в интерьер, благодаря разнообразию форм и оттенков. Обычно подсоединяются к системе ГВС и снабжаются ТЭНом.

Здесь имеет значение высота, на которой планируется повесить устройство

Так как его подключают и к стояку, и к розетке, важно точно рассчитать шаг от пола и от трубопровода

Важно!
Необходимо обеспечить наличие запорной аппаратуры, блокирующей движение воды. Обязательно применение байпаса.. Температуру нагрева контролируют при помощи термостата

Правильно устанавливать такие модели на высоте 100 см от поверхности. Это создает удобство использования и обеспечивает оптимальную величину доступа ко всем системам

Температуру нагрева контролируют при помощи термостата. Правильно устанавливать такие модели на высоте 100 см от поверхности. Это создает удобство использования и обеспечивает оптимальную величину доступа ко всем системам.

Требования к установке полотенцесушителя существуют не только для гарантированной безопасности использования, но и для удобства

Поэтому важно учитывать высоту монтажа

Основные правила монтажа полотенцесушителя

Для начала давайте рассмотрим какие вообще бывают полотенцесушители.

В зависимости от метода их работы, различают:

• Приборы, которые греются от воды;
• Приборы, нагреваемые путем подключения их к электрической сети;
• Комбинированные.

По внешнему виду:

• В форме буквы «М» (их ещё называют змеевиками);
• S-образные;
• Полотенцесушители-«лесенки»;
• В форме буквы «П».

Каждый вид полотенцесушителя имеет свою определённую схему крепления к стене и подключения к сети, обеспечивающей его работу, в связи с чем, требует индивидуального подхода к процессу монтажа. В то же время, установку данного бытового прибора необходимо производить в соответствии с принятыми нормативами и стандартами. Особо важным моментом, в данном случае, является необходимость произведения подключения полотенцесушителя к системе ГВС с учетом ее особенностей, предусмотренных застройщиком.

Подключая прибор к системе отопления запрещается производить изменения в конструкции сети. Допустимо подключение с использованием:

• нижнего или горизонтального метода;
• вертикального или прямого входа в систему;
• диагонального способа.

Важно помнить, что замена подключения возможна только в случае ведения ремонтных работ сети, сопровождаемых заменой её внутренней разводки и отсутствии отделки на стенах. Так же важным моментом является соблюдение межосевого расстояния между трубами

Небольшое отклонение в данном случае допустимо лишь при условии, что в ванной комнате имеется достаточное расстояние, чтобы произвести установку нескольких поворотных углов от системы ГВС до полотенцесушителя

Так же важным моментом является соблюдение межосевого расстояния между трубами. Небольшое отклонение в данном случае допустимо лишь при условии, что в ванной комнате имеется достаточное расстояние, чтобы произвести установку нескольких поворотных углов от системы ГВС до полотенцесушителя.

В качестве примера можно привести вариант по замене привычного всем змеевика на модель в виде лесенки. При ее установке предварительно потребуется произвести ряд основательных переделок, касающихся смены труб и отделки стен. Большинство потребителей предпочитая не связываться со столь масштабными работами, ограничиваются переделкой вертикальной подводки в нижнюю, что значительно ухудшает интерьер с точки зрения дизайна, но позволяет произвести установку желаемой модели.

Еще одним важным параметром, который следует учитывать, устанавливая полотенцесушитель, является размер соединительной резьбы. Как правило, большинство приборов сантехнического назначения имеет дюймовую скрытую резьбу 1/2 дюйма.

Выбирая полотенцесушитель, следует так же выдерживать соотношение его размеров с размерами ванной комнаты. Чем она просторнее, тем большего размера прибор можно в ней установить. На стену он крепится с помощью специальных кронштейнов, которые закрепляют при помощи саморезов или монтажной пены.

Перед началом работ, следует согласовать время их проведения с обслуживающим дом ЖЭУ. Согласно написанному хозяином квартиры заявлению, на это время представители коммунальных служб отключают воду в нужном стояке и включая ее после завершения всех работ.

Уровень розеток для подключения

Установка розеток и другого электрооборудования регламентированы требованиями. Главным аспектом в этом деле является безопасность человека, должна быть исключена малейшая вероятность поражения электрическим током. Монтаж целесообразно доверить электрикам, ведь стоимость разводки 1 точки не сильно ударит по семейному бюджету.

Действует простое правило: чем выше розетка от пола, тем лучше и безопаснее.

Оптимальным уровнем розетки для полотенцесушителя является 60 см. Этого достаточно, чтобы подключить электрооборудование и исключает вероятность короткого замыкания в случае потопа.

Установка полотенцесушителя должна проводиться специалистами, которые в работе соблюдают стандарты ГОСТ. Выполненный не по правилам монтаж полотенцесушителя на неправильной высоте может стать причиной последующего протекания и других проблем, вплоть до затопления соседей. В учреждениях образования, например, детских садах – действуют свои нормативные показатели.

Есть ли какие-то требования по высоте установки полотенцесушителя над полом?

Существуют определенные нормативы СНиП, которые регламентируют установку оборудования такого типа, как полотенцесушители.

Монтаж полотенцесушителя нужно производить на расстоянии 120 см от уровня пола и отступать от всех рядом находящихся предметов, таких, как ванна, раковина, душ и прочее сантехническое оборудование, не менее 60 см.

При этом полотенцесушитель можно располагать непосредственно над стиральной машиной, при чем так, чтобы он не препятствовал свободному открыванию крышки машины с фронтальным типом загрузки белья.

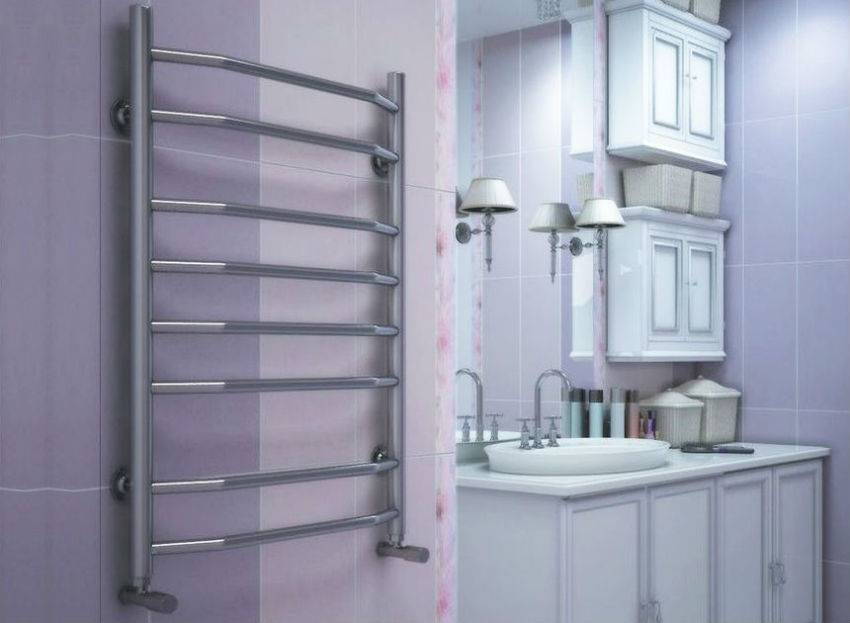

Если монтируется полотенцесушитель типа лесенки, то он должен располагаться на такой высоте, чтобы взрослому человеку был обеспечен свободный доступ к верхней перекладине сушилки.

По высоте нет никаких требований ни в одном нормативном документе, если я не прав, то укажите номер документа и главу, где говорится о том, на каком расстоянии необходимо устанавливать полотенцесушитель от пола.

Есть только рекомендации от специалистов и то они больше ведут к двум характеристикам:

1. Удобство в использовании.
2. Отопление ванны.

Хотя ясно везде сказано, что полотенцесушитель не относится к системам отопления, он больше предназначен для поддержания микроклимата в таком влажном помещении, как ванная комната.

А раз он не относится к системам отопления, значит и нет особого закона по его высоте с этой стороны.

Все ссылаются на справочники сантехников, которые были написаны ещё в 50-х годах и перепечатаны в более ближние годы.

Так вот в этих справочниках есть рекомендации по низу, который должен быть не менее 60 сантиметров, т.е. чем ниже, тем больше пространства он будет прогревать.

Сейчас выпускают такие полотенцесушители, которые практически на пол устанавливаются.

Требования по установке полотенцесушителя, напрямую зависят от его размера, потому что вопреки его прямого назначения на него вешают не только полотенца, а иногда и носки и носовички, а их размер и конфигурация очень различные.

Основные типы сушилок

Разные типы змеевиков отличаются формой и материалом, из которого они изготовлены. Долгим сроком службы обладают изделия, выполненные из нержавеющей стали. Их поверхность не покрыта дополнительным напылением, а просто отполирована до блеска за счет чего создается привлекательный вид.

Что касается латунных и хромированных изделий, то срок службы варьируется от 5 до 10 лет, после чего понадобится замена.

Советуем выбирать модели полотенцесушителей у которых отсутствуют перемычки и соединительные швы.

Важное значение при покупке понравившегося изделия имеет диаметр труб и форма конструкции сушилки. Среди самых распространенных форм:
