Газовые котлы: обзор всех за и против
Принцип работы газового оборудования можно описать так. Постоянно горящий запальник при поступлении топлива поджигает газовую горелку. Она прогревает теплоноситель до нужной температуры, которая задается заранее. Затем горелка автоматически отключается. Температуру теплоносителя контролирует термодатчик. Он инициирует возобновление поступления газа после того, как температура опускается ниже заданной отметки. В результате горелка вновь начинает свою работу, поддерживая постоянную температуру теплоносителя.
В состав базовой комплектации устройства обязательно входит газовый клапан, горелка, теплообменник, система автоматики, циркуляционный насос, датчики тяги, давления, температуры и расширительный бак. Оборудование работает в автоматическом режиме. Приборы, работающие на газе, отличаются наибольшей технической сложностью и максимальным количеством модификаций. Котлы имеют несколько классификаций. По типу горелки различают:
- Устройства с атмосферной горелкой. Отличаются наличием открытой камеры сгорания. Воздух, необходимый для смешения с газом, берется прямо из помещения. Отводятся продукты сгорания естественным путем.
- Приборы с дутьевой горелкой. Оборудованы закрытой камерой сгорания со встроенным вентилятором, который создает принудительную тягу. Продукты сгорания отводятся наружу. Воздух для газовоздушной смеси забирается так же снаружи.
По способу размещения устройства делятся на:
- Настенные. Это котлы небольшого веса и габаритов, соответственно, и небольшой мощности. Поставляются чаще всего в комплекте с фрагментами обвязки, циркуляционным насосом, расширительным баком и др.
- Напольные. Устройства большой мощности. Располагаются прямо на полу или же на специальной платформе. Поступают в продажу без элементов обвязки.
Газовые приборы могут выпускаться со стальными или чугунными теплообменниками. Первые отличаются значительной мощностью и высоким КПД, но меньшим сроком службы. Котлы с чугунными теплообменниками служат дольше, но имеют меньшую мощность.
Настенные модели газового оборудования отличаются компактностью, небольшим весом и полной комплектацией при продаже. Однако их мощность так же невелика
Газ – дешевое топливо, при сжигании которого выделяется максимальное по сравнению с другими типами топлива количество тепла. А токсичные выбросы в атмосферу относительно малы. Оборудование, работающее на газе, имеет множество преимуществ:
- Экономичность, которую обеспечивает высокий КПД устройства и дешевое топливо.
- Нет необходимости в создании запаса топлива.
- Длительный срок службы. Прибор со стальным теплообменником прослужит порядка 30 лет, с чугунным – около 50 лет.
- Контроль со стороны человека в ходе эксплуатации не требуется.
К числу недостатков можно отнести:
- Подключение газа и ввод в эксплуатацию оборудования может быть проведено только после официального утверждения необходимой проектной документации специальными службами.
- Возможные скачки давления в трубопроводе могут вывести отопительный прибор из строя или привести к отключению системы отопления.
Лучшие бренды газовых котлов
ТОП производителей котлов для отопления 2020 года, работающих на газовом топливе составлен по пользовательским предпочтениям.
К наиболее известным и популярным производителям агрегатов для нагрева домов площадью 200-250 м2 можно отнести:

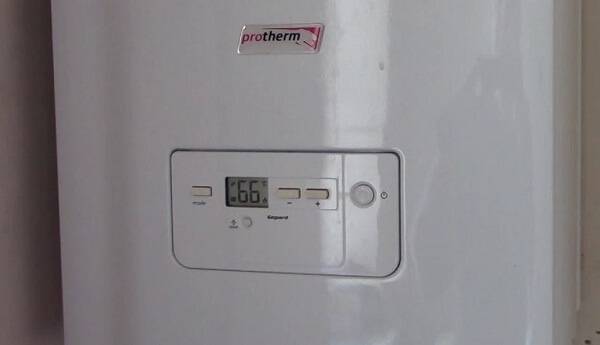

- Protherm Гепард 23 MTV, Словакия: настенный, одноконтурный, энергозависимый, теплопроизводительность максимум/минимум 24/8.4 кВт, модулируемая горелка, электронный блок управления, гарантия 2 года, цена – 40400 руб.
- Ferroli Domina F 24 N, Италия: настенный, двухконтурный, закрытая топка, энергозависимый, теплопроизводительность максимум/минимум 25.8/10.4 кВт, ионизационный контроль пламени, электронный блок управления, гарантия 2 года, цена – 31629 руб.
- Bosch Gaz 6000 W WBN 6000-18C, Германия: настенный, одноконтурный, энергозависимый, закрытая топка, теплопроизводительность максимум/минимум 20/5.4 кВт, модулируемая горелка, электронный блок управления, гарантия 2 года, цена – 46141 руб.
- Vaillant turboTEC plus VUW 242/5-5, Германия: настенный, двухконтурный, энергозависимый, теплопроизводительность 20 кВт, модулируемая горелка, электронный блок управления, гарантия 2 года, цена – 81380 руб.
- Baxi ECO 4s 24F, Италия, настенный, одноконтурный, энергозависимый, теплопроизводительность максимум/минимум 24/9 кВт, модулируемая горелка, электронный блок управления, гарантия 2 года, цена – 38140 руб.
Рынок отечественной климатической техники имеет достаточно предложений, как российских, так и зарубежных производителей, которые имеют свои преимущества и недостатки.
Среди отечественных котлов для отопления частных домов наибольшей популярностью пользуются марки Лемакс, Zota и ЭВАН.
Достоинства
К преимуществам газовых котлов для отопления для частного дома обычно относят такие характеристики:
- Простой монтаж и эксплуатация. Организация газифицированной отопительной системы предусматривает использование стандартных крепежей и соединительных элементов. Их можно без проблем отыскать в любом строительном магазине, что позволяет проводить установку оборудования быстро и без особых сложностей.
- Возможность реализации определенного объема работы самостоятельно. К таковым мероприятием можно отнести покупку, сборку, выбор подходящего места и установку прибора. Что же касается пуска и наладки газовых отопительных котлов для частного дома, то это разрешено делать только специалистам с соответствующей квалификацией и допуском. После проведения пуско-наладочных мероприятий оборудование опечатывается.
- Высокий уровень КПД частной газовой котельной. Если включить в состав отопительной системы циркуляционный насос для принудительной подачи теплоносителя, это позволит обогревать жиле дома значительной площади в течении небольшого времени. Особенно это удобно в тех случаях, когда здание эксплуатируется нерегулярно.
- Экономический фактор. Для газовых котлов характерен высокий уровень экономичности, так как газ в большинстве регионов нашей страны относится к самым дешевым видам топлива. Для расчет предполагаемых объемов на отопления дома применяется специальная формула, где 1 м2 употребляемого энергоресурса умножается отапливаемую площадь здания. Однако следует понимать, что приобретение отопительного котла на газу имеет смысл лишь при наличии расположенного поблизости магистрального газопровода.
- Пожарная безопасность. Если соблюдать все норы эксплуатации газового оборудования, возгорания полностью исключены. Благодаря использованию специальной схемы отведения продуктов неполного сгорания при функционировании котла, риск угореть также сведен к нулю.
- Наличие специальных датчиков. Это позволяет осуществлять контроль газоподачи, параметров работы горелки и температурного режима, что делает систему полностью безопасной, давая возможность оставлять ее без надзора на длительное время.
- Малый процент образования вредных веществ в результате горения. По этой причине процесс горения газа относят к максимально экологичным.
- Компактность размеров газового котла, при большой мощности. Это позволяет осуществлять монтаж оборудования без ущерба для целостности интерьера. Особенно это касается настенных газовых котлов для отопления частного дома, имеющих красивое оформление.
- Долговечность. Газовые котлы способны без проблем работать до 20 лет. Использование чугунных агрегатов увеличивает этот показатель до 50 лет (прочитайте: “Какие бывают чугунные газовые котлы – виды, различия, как выбрать и установить”).
Рассматривая газовый котел в качестве варианта для обустройства автономной отопительной системы, следует учесть и некоторый его недостатки:
- Сложность в оформлении документации. Организация газового отопления сопровождается процедурами согласования всех работ со специальными государственными службами, занимающимися разработкой проекта газификации жилищ. Зачастую эти процедуры довольно затянуты по времени.
- Монтаж отопительного газового котла для частного дома имеет смысл в домах с общей площадью от 100 м2: в остальных случаях рекомендуется рассмотреть другие варианты.
Правила установки газовых котлов в частном доме
Принцип работы газового котла состоит в выделении при сгорании газа тепловой энергии, которая подогревает теплоноситель, обычно воду. Вся система газового отопления состоит из следующих элементов:
- подводная газовая магистраль;
- газовая горелка и газовая камера, в которой происходит сгорание;
- радиатор, который нагревается пламенем и внутри которого протекает теплоноситель;
- отводные патрубки, идущие потребителям тепла – радиаторам, конвекторам и т.п.;
- дымоход для вывода наружу продуктов горения.
Правила установки газового оборудования заключаются в соединении всех деталей в правильной последовательности с обеспечением безопасности. Для подключения газового котла в частном доме действуют такие требования:
- хорошая вентиляция в помещении (при отсутствии естественной вентиляции необходим монтаж искусственной системы, как при использовании дизельного котла);
- оборудование монтируется на цокольном или первом этаже в помещении с двумя выходами;
- достаточное освещение;
- минимальный размер котельной – 4 кв. м, с высотой потолка не менее 2,5м;
- для зависимых от электричества котлов требуется прокладка отдельного кабеля и автоматического выключателя;
- котельная не должна быть отделана горючими отделочными материалами, фальшпотолком.
Рейтинг комбинированных котлов
Большое количество различных моделей порой вызывает сложности в выборе даже у специалистов, не говоря уже о простых покупателях, поэтому публикуем топ-5 моделей. Для наглядности сведём данные в таблицу.
Таблица 1. Лучшие модели 2018-2019 года
| Модель | Виды топлива | Описание | Мощность, кВт | КПД,% | Вес, кг |
|---|---|---|---|---|---|
| ZOTA MIX-20 | Уголь, дрова, газ, дизтопливо электричество | Модель от российского производителя, которая без проблем потребляет основные виды топлива. Выдерживает кратковременное повышение давление до 4 атм (рабочее 3 атм). Материал ТЭНов – цельнотянутая трубка из нержавеющей стали. Их работа контролируется внешним пультом управления. Также аппарат оснащён регулятором тяги и термоманометром, что увеличивает эффективность процесса горения. Для защиты от теплопотерь сделана теплоизоляция водяной рубашки. Износоустойчивость внешнего кожуха достигается благодаря покрытию порошковой краской. | 3-9 | 80 | 140 |
| КАРАКАН 16ТПЭВ 3 | Дрова, газ, электричество | Двухконтурная модель российского производителя особенно популярна у сельских жителей, т.к. оснащена широкой варочной панелью, на которой готовят еду и себе, и скотине. Агрегат без труда отопит площадь до 160 кв.м., это относится не только к жилым, но и к производственным помещениям, в т.ч. теплице или гаражу. Глубина стальной топки – 0,56 м. «Водяная рубашка» не даёт металлу перегреться или перегореть, что делает срок службы аппарата долгим. | 9 | 75 | 120 |
| Теплодар Куппер ПРО 22 | Дрова, уголь, газ, пеллеты | Отечественная модель может без труда обогреть помещения до 220 кв.м. При использовании дров или угля, агрегат приобретает черты котла длительного горения, поскольку на одной закладке период работы составляет 8 и 10 часов соответственно. Ещё один плюс – вместительная топка, в которую помещаются дрова длиной до 600 мм. | 6 | 80 | 115 |
| Kiturami KRM 30R | Дрова, брикеты, уголь, дизель. | Двухконтурный котёл из Южной Кореи оснащён несколькими камерами сгорания и электронным управлением. Способен отопить помещение площадью до 350 кв.м. Теплообменники изготовлены из легированной стали, поэтому сильно увеличивать давление не стоит. | 35 | 85-92 | 170 |
| Protherm Бизон 40 NL | Газ, дизель, мазут | Двухконтурная модель из Словакии способна отопить площади до 400 кв.м. Управление происходит с помощью микропроцессора, а на электроном дисплее чётко видны параметры работы котла в каждый момент времени. | 38 | 89 | 148 |
Внешний вид котла Protherm Бизон 40 NL
Дополнительные критерии выбора твердотопливного котла для частного дома
- Насколько хорошая у вас тяга в дымоходе. Если она недостаточная, остановиться лучше на моделях с дополнительной вентиляционной системой.
- Нужна ли вам возможность перехода на газ. Если у вас частые перебои с электричеством и газом, или же вам уже нужно заехать в новый дом, а газ туда ещё не провели, но в скором времени обещают, тогда устройство с возможностью смены топлива — то что вам нужно. Для работы на газу отлично переоборудуются классические агрегаты путём установки надувной грелки.
- Какой вес и стоимость установки. Твердотопливный котёл для частного дома из стали примерно на 20 % весит меньше, чем чугунное, а потому его доставка и установка обойдётся вам дешевле.
- Какие гарантии долговечности. Чем на больший срок предоставляют гарантию фирмы, тем лучше. В среднем она составляет около десяти лет.
- Насколько высока безопасность использования. Более дорогостоящее оборудование имеет больше уровней защиты от ожогов и травм.
Одноконтурные газовые котлы
Надежность и простота конструкции одноконтурных газовых котлов, предназначенных для организации систем бытового отопления, стали решающими факторами, обеспечившими этим устройствам небывалую популярность в странах бывшего СССР. Хотя они и однофункциональны, их стоимость значительно ниже двухконтурных вариантов, тем более что с ними в паре можно использовать дополнительные конструкции ГВС.
Одноконтурные газовые котлы могут иметь как открытые, так и закрытые камеры сгорания.
Принцип работы открытой камеры сгорания аналогичен горелке обыкновенной бытовой газовой плиты. Кислород попадает естественным путем из окружающего пространства.
За счет компактных размеров, настенный одноконтурный газовый котел часто устанавливается на кухне. При этом всегда нужно помнить, что, обеспечение нормального притока кислорода и вывода остаточных продуктов горения в атмосферу, а также требования пожарной безопасности должны соблюдаться в полной мере. В открытых камерах сгорания используются атмосферные горелки.
на фото: как спрятать газовый котел на кухне
Современная автоматика для газовых котлов отопления – надежный способ отключения подачи газа при снижении тяги, либо же в случае падения давления в магистральном газопроводе. Может быть как встроенной, так и подключаемой.
В котлы с закрытой камерой сгорания кислород подается принудительно. По этой причине устанавливаются специальные приточные электрические вентиляторы.
Для обеспечения непрерывной работы котла в любой ситуации необходимым становится использование источников бесперебойного питания. Автоматика, как и в первом случае, при возникновении аварийной ситуации немедленно отключит подачу газа. В закрытых камерах сгорания используются надувные горелки.
Котлы одноконтурного типа имеют ряд неоспоримых преимуществ:
- низкая стоимость;
- стабильная работа при обеспечении необходимых условий;
- возможность применения и для ГВС, и для отопления;
- простота конструкции, установки и эксплуатации.
Что же касается явных минусов, нужно отметить, что маломощные одноконтурные газовые котлы эффективно работают лишь в домах и квартирах малой площади.
Установка бойлера подразумевает использование котла большой мощности напольного типа. Кроме того, невозможным становится выбор режима нагрева.
Твердотопливные котлы
Несмотря на все недостатки, твердотопливные котлы для отопления частного дома используются в большинстве случаев. Наверно, во многом это благодаря привычке и традициям, но факт остается фактом — котлов на твердом топливе в нашей стане установлено больше чем всех других.
Твердотопливные котлы работают в основном на дровах и на угле
В основном для отопления используют два вида твердого топлива — дрова и уголь. Что проще достать и дешевле купить, тем в основном и топят. А котлы — под уголь и дрова надо использовать разные: в дровяных твердотопливных котлах загрузочную камеру делают большего объема — чтобы можно было заложить больше дров. В угольных ТТ котлах топку делают меньше по размеру, но с более толстыми стенками: температура горения очень высокая.
Плюсы и минусы
К достоинствам данных агрегатов можно отнести:
- Недорогое (относительно) отопление.
- Простая и надежная конструкция котлов.
- Есть энергонезависимые модели, которые работают без электричества.
Недостатки серьезные:
- Циклический режим работы. В доме то жарко, то холодно. Для нивелирования этого недостатка в системе устанавливают теплоаккумулятор — большую емкость с водой. В ней на фазе активного горения запасается тепло, а потом, когда закладка топлива прогорит, запасенное тепло расходуется на поддержание нормальной температуры.
Необходимость регулярного обслуживания. Дрова и уголь надо закладывать, разжигать, затем регулировать интенсивность горения. После прогорания топку надо вычистить и запустить процесс по-новой. Очень хлопотно. Принцип работы обычного твердотопливного котла
- Невозможность оставить дом на длительное время. Из-за цикличности работы необходимо присутствие человека: надо топливо подкидывать, иначе система при длительном простое может замерзнуть.
- Процесс закладки топлива и чистки котла довольно грязное занятие. При выборе места установки это стоит учитывать: ставить котел надо максимально близко к входной двери, чтобы не носить грязь через все помещение.
Если говорить в общем, то использование твердотопливного котла для отопления частного дома — неудобное решение. Хоть закупка топлива, как правило, обходится относительно недорого, но если пос
Что выбрать: сравнение потребления, стоимости, простоты эксплуатации
Если ориентироваться на простоту установки, удобство эксплуатации, среднюю цену, то первое место в рейтинге занимают котлы с ТЭНами. Стандартно выполняются в моноблочном корпусе полностью готовым к работе после установки — в нем уже есть группа безопасности расширительный бак, циркуляционный насос и прочие элементы. Достаточно лишь подключить к вводу и выводу системы отопления. Но они же на последнем месте по экономности и энергосберегающими их нельзя назвать.
Если рассматривать вопрос, какой электрический котел самый экономичный и с лучшим энергосбережением, то следует рассматривать индукционные и ионные агрегаты.
Вихревые нагреватели на первом месте по экономности, но имеют ряд недостатков, которые немного нивелируют данное достоинство: цена, сложность в ремонте, большие габариты. Это самые дорогие и неудобные электрокотлы из рассматриваемых: стоимость такого изделия на 25 кВт — 86 тыс. руб. (ТЭНовый прибор на 24 кВт можно купить за 46 тыс.).
Ниже приведена таблица сравнения разных типов электрокотлов. Но данным в ней не стоит безоговорочно доверять — производители стараются показать именно свои изделия в выгодном свете. Например, в иных источниках ионные котлы показаны намного экономными и эффективными, чем ТЭНовые.
| ТЭНовый | Электродный | Индукционный | |
|---|---|---|---|
| КПД | 98 % | 94 % | 99 % |
| Потеря в мощности через 12 месяцев использования | 20 % | 15 % | 0 % |
| Максимальное давление | 3 атм | 3 атм | 6 атм |
| Температура нагрева | До 90 град | До 85 град | До 115 град |
| Срок службы | 3–7 лет | 10–12 лет | 30–60 лет |
| Вероятность отказа в течение 12 месяцев | 15–20 % | 15–35 % | 0 % |
Еще одним минусом SAV и ВИН являются большие габариты самого корпуса и отдельных элементов, в которые входит шкаф управления. Изделие же с трубчатым электронагревателем содержит все необходимое в компактном корпусе, а ионный котел вообще напоминает толстую водопроводную трубу. Вес индукционного котла на 25 кВт — 80 кг, ТЭНового той же мощности — 40 кг.
Вихревые котлы все реже выбирают для частных домов. Хотя такие аппараты самые энергосберегающие, они чаще используются там, где без индукционного нагрева не обойтись — в промышленной, производственной среде, на химических предприятиях.
Экономика использования ВИН
| Наименование помещения | Отапливаемая площадь/объем | Модель ВИН | Мощность, кВт | Стоимость кВт/ч., руб. | Месячная оплата, руб./мес. | Оплата за отопительный период, руб. |
|---|---|---|---|---|---|---|
| 1-ком квартира | 50 м² | ВИН-3 | 3 | 2.0 | 1227.6 | 9147.6 |
| Дом | 100 м² | ВИН-7 | 7 | 2.2 | 2864.4 | 21334.4 |
| Гаражный бокс | 450 м³ | ВИН-10 | 10 | 3.2 | 5952 | 45888 |
| Ангар | 1000 м³ | ВИН-20 | 20 | 3.2 | 11904 | 91776 |
Ионные (электродные) котлы — оптимальный выбор в эконом классе по всем параметрам, особенно со стороны стоимости, если нужен энергосберегающий нагреватель для отопления частного дома. Их экономность и КПД может быть несколько ниже, чем у индукционных и ТЭНовых изделий, но это компенсируется удобством обслуживания, малыми размерами. Немаловажным фактом на пользу ионных котлов является цена — это самые дешевые энергосберегающие нагреватели для отопления, (4–5 тыс. руб.).
Ионные котлы — хороший вариант в роли дополнительного источника нагрева. Если же использовать их как основные приборы, то можно врезать несколько таких цилиндриков для большей эффективности.
Жидкотопливные котлы для систем отопления
Котел отопления на жидком топливе
Основным видом топлива для агрегатов этой конфигурации служит дизельное топливо. Другие виды жидких углеводородов – мазут, отработанное масло – используются чаще всего на промышленных объектах.
Работа жидкотопливных котлов отличается рядом особенностей:
- Наличие шума от работы вентиляторной горелки;
- Необходимость сооружения наружного хранилища топлива;
- Присутствие запаха нефтепродуктов, высокая пожароопасность;
- Наличие отдельного помещения.
Кроме того, большим препятствием для популярности котлов этого вида является высокая стоимость жидких энергоносителей. Подробно о котлах, работающих на жидком топливе, можно прочитать тут.
ОСОБЕННОСТИ ВЫБОРА КОТЛА ДЛЯ ПРОИЗВОДСТВЕННЫХ И НЕЖИЛЫХ ПОМЕЩЕНИЙ
В целом, для подбора мощности котла для производственных помещений подходит формула, указанная в пункте 2. Вот она: W=(S*h*Δt*q)/0.86*1000, где W – мощность котла, кВт; S — площадь помещения, кв.м.; h – высота потолков, м; Δt — разница температур внутри и снаружи, град.; q — коэффициент поправки берется из справочника в зависимости от вида здания; 0,86 — коэффициент для перевода калорий в ватты; 1000 – коэффициент перевода Ватт в килоВатты. Подробное описание, как ей пользоваться, приведено в пункте 2. В ПОМОЩЬ ВАМ БУДЕТ ТАБЛИЦА С КОЭФФИЦИЕНТОМ «Q» (УДЕЛЬНАЯ ТЕПЛОВАЯ ХАРАКТЕРИСТИКА):
| Наименование зданий | Объем зданий, м3 | Удельная тепловая характеристика, ккал/м3ч°C |
| Административные здания, конторы | до 5 000 | 0,43 |
| до 10 000 | 0,38 | |
| до 15 000 | 0,35 | |
| более 15 000 | 0,32 | |
| Клубы | до 5 000 | 0,37 |
| до 10 000 | 0,33 | |
| более 10 000 | 0,3 | |
| Кинотеатры | до 5 000 | 0,36 |
| до 10 000 | 0,32 | |
| более 10 000 | 0,3 | |
| Театры | до 10 000 | 0,29 |
| до 15 000 | 0,27 | |
| до 20 000 | 0,22 | |
| до 30 000 | 0,2 | |
| более 30 000 | 0,18 | |
| Магазины | до 5 000 | 0,38 |
| до 10 000 | 0,33 | |
| более 10 000 | 0,31 | |
| Детские сады и ясли | до 5 000 | 0,38 |
| более 5 000 | 0,34 | |
| Школы и высшие учебные заведения | до 5 000 | 0,39 |
| до 10 000 | 0,35 | |
| более 10 000 | 0,33 | |
| Больницы | до 5 000 | 0,4 |
| до 10 000 | 0,36 | |
| до 15 000 | 0,32 | |
| более 15 000 | 0,3 | |
| Бани | до 5 000 | 0,28 |
| до 10 000 | 0,25 | |
| более 10 000 | 0,23 | |
| Прачечные | до 5 000 | 0,38 |
| до 10 000 | 0,33 | |
| более 10 000 | 0,31 | |
| Предприятия общественного питания, столовые, фабрики-кухни | до 5 000 | 0,35 |
| до 10 000 | 0,33 | |
| более 10 000 | 0,3 | |
| Лаборатории | до 5 000 | 0,37 |
| до 10 000 | 0,35 | |
| более 10 000 | 0,33 | |
| Пожарные депо | до 2 000 | 0,48 |
| до 5 000 | 0,46 | |
| более 5 000 | 0,45 | |
| Гаражи | до 2 000 | 0,7 |
| до 3 000 | 0,6 | |
| до 5 000 | 0,55 | |
| более 5 000 | 0,5 |
Следует учитывать, что данная формула рассчитана на новые здания, в которых стандартное количество окон (новых), дверей, здание изначально предназначалось для определенного вида деятельности и соответствующих производственных процессов. Практика же показывает, что часто здания уже «в возрасте», имеют кое-где плохую утеплённость, щели в оконных рамах и дверях, крыше. Бывает, что здания внушительный срок простояли без отопления, когда теплосберегающие свойства материалов значительно ухудшаются, и т.п. Если это ваш случай, то результат, который Вы получили по формуле стоит уножить на ряд коэффициентов. 1) Коэффициент возраста здания. Если Вашему зданию до 10 лет, то коэффициент равен 1. Если от 10 до 30 лет – 1,3. Если здание старше 30 лет, смело умножайте расчетную мощность на 1,5. 2) Коэффициент утепления здания. Если здание хорошо утеплено, нет щелей в окнах, дверях, воротах, коэффициент = 1. Если хотя бы одна из поверхностей (стены, потолок, пол) или элементов (окна, двери, ворота) плохо утеплены, берите коэффициент = 1,3. Если два и более элементов оставляют желать лучшего, Ваш коэффициент = 1,5. Таким образом, для старого здания с плохим утеплением необходимая мощность котла может быть больше в 1,5*1,5=2,25 раза.
Типы газовых котлов по назначению
По назначению агрегаты выпускаются одноконтурными и двухконтурными. И отличаются количеством установленных теплообменных аппаратов, способных самостоятельно нагревать воду только для отопления либо и совместно для отопления и ГВС.
Кроме того данные агрегаты подразделяются по материалу теплообменника: чугунные, стальные и медные.
Медь применяется в настенных котлах и имеет высокие показатели теплопроводности. Но нежелательна при установке в паре с алюминиевыми радиаторами, поскольку создается гальваническая пара, разрушающая алюминий.
Стальные теплообменники наиболее часто применяются в напольных котлах и уступают по характеристикам первым двум модификациям.
Современные котлы группируются по степени конденсации дымовых газов на котлы конденсационного типа или не конденсатные агрегаты.
Двухконтурные котлы
В двухконтурных котлах, работающих на газовом топливе, нагреваемая вода циркулирует по 2-м контурам, один из которых несёт ответственность за функционирование отопления, а второй — за ГВС.
Схема двухконтурного котла
Особенности переключения двухконтурного агрегата:
- Отопление. В большинстве современных котлах контур отопления запускается автоматически, после того как первичный датчик температур дает сигнал на пульт управления, который увеличивает расход газа и скорость циркуляционного насоса, для принудительных систем циркуляции теплоносителя. Газ сжигается в топке котла. Горячие дымовые газы отдают свое тепло через поверхностный теплообменный аппарат, нагревая воду, в зависимости от модели котла от 75 до 90 °С. Центробежный насос перекачивает нагретый теплоноситель по внутридомовой системе отопления от котла к батареям, и далее, остывшую воду, возвращает в котел для нового цикла нагрева.
- ГВС. Во время открытия пользователем горячего крана на смесителе водоснабжения, трехходовой кран на котле переводит теплоноситель из первичного теплообменного аппарата во вторичный. В этом режиме котел на отопление не работает, что весьма неудобно, если семья большая. Потребуется значительный расход тепла на ГВС, в этот период система отопления может остыть.
Одноконтурные
Одноконтурный газовый котел наиболее простой по конструкции, он обычно устанавливается в системах теплоснабжения с небольшой площадью нагрева.
Они легкие в управлении и имеют самую низкую цену среди газовых отопительных агрегатов. Многие современные котлы имеют конструктивную возможность для подключения внешнего бойлера косвенного нагрева, который выполняется в виде бака-аккумулятора ГВС.
Схема котла с одним контуром и бойлером
Внизу котла расположены специальные патрубки ГВС, с помощью которых выполняется подсоединение к внешнему теплообменнику. Данная схема очень эффективная, поскольку более качественно использует котел.
Когда вода в системе отопления ниже установленного температурного графика, теплоноситель нагревается для контура отопления, когда он достигает нужную температуру, трехходовой кран переключает теплоноситель на нагрев воды в баке-аккумуляторе.
При этом, водоразбор ГВС никак не будет влиять на качество отопления. Для снижения потерь тепла в системе теплоснабжения специалисты советуют размещать бойлер косвенного нагрева, как можно ближе к котлоагрегату.
Выбор места установки прибора отопления
Если в доме есть проблема нехватки свободного пространства, то настенный агрегат будет отличным решением. На него устанавливают чугунные теплообменники, которые считаются более надёжными, по сравнению со стальными.
Настенные модели отличаются довольно малогабаритными объемами и незначительным весом. Но такой тип котлов для отопления имеет ограничения по весу.
При выборе настенного котла нужно обращать внимание на
площадь помещения, где планируете ставить технику
Важно, чтобы она не
превышала 200 кв.м. а потребление горячей воды было не более 14 л/мин
а потребление горячей воды было не более 14 л/мин.
Большинство покупателей выбирают именно напольные баки с металлическим теплообменником. Ведь агрегаты этого типа менее требовательны к качеству электроснабжения.
Разновидности газовых котлов по способу монтажа
Все газовые котлы группируются по варианту установки — напольного и настенного
Все они имеют свои преимущества и недостатки, важно понимать критерии, в которых устройство будет проявлять себя лучшим образом, особенно в условиях дефицита жилой площади
Настенные котлы
Эти виды газовых котлов отопления появились на рынке климатической техники сравнительно недавно, но уже завоевали пользовательские симпатии. Современный уровень исполнения настенных газовых агрегатов позволяет их использовать в качестве мини котельной модульного типа.
Агрегат имеет заводскую комплектацию не только основного, но и вспомогательного оборудования. Обычно в его комплект входит циркуляционный насос, два теплообменника, вентилятор, группа безопасности с контрольно измерительными приборами и первичными датчиками, воздушник и расширительный бак.
Данные агрегаты обладают многофункциональным режимом со 100% автоматикой процесса горения. Они легко устанавливаются и имеют самый высокий КПД до 92 %, поскольку все вспомогательное оборудования самым тщательным образом подобрано заводом-изготовителем к тепловой мощности котла.
Напольные
Напольный газовый котел — это традиционный вариант размещения источника нагрева, пришедший от многовековой русской печи. Эти модификации имеют большой вес, потому что, как правило, укомплектованы мощным чугунным теплообменным аппаратом. Напольные устройства рассчитаны для отопления домов с большой поверхностью нагрева.
В зависимости от мощности горелки бывают атмосферными до 80 кВт и сменные надувные горелки мощностью в несколько тысяч кВт. Такие устройства исполняются энергозависимыми.
Некоторые разновидности напольных агрегатов могут также быть энергонезависимыми, когда процесс теплопередачи осуществляется без необходимости подачи электроэнергии, обычно это устройства небольшой мощности, способных обогреть площадь до 200 м2, использующие естественные схемы циркуляции теплоносителя и вывода дымовых газов.
Плюсы и минусы
К достоинствам напольных котлов следует отнести:
- отсутствие ограничений по мощности агрегата;
- прочность, надежность всех узлов и деталей;
- простота установки;
- стабильность работы, способность поддерживать заданный режим независимо от внешних условий;
- отсутствие излишних дополнений;
- мощные модели могут соединяться в каскад до 4 единиц, образуя тепловые узлы высокой производительности.
Недостатками напольных конструкций считаются:
- большой вес, размер;
- необходимость отведения отдельного помещения;
- для атмосферных моделей необходимо подключение к общедомовому дымоходу
ВАЖНО!
Помимо отдельного помещения, для напольных котлов необходимо обеспечить возможность присоединения к вертикальному дымоходу или вывод горизонтальной трубы сквозь стену.
Как выбрать и на что обратить внимание
Вид топлива
Если в выборе топлива клиент отдает предпочтение углю, то лучше выбрать котел и стали. Если же в качестве топлива используются дрова, то наилучшим выбором будет чугунная модель.
Мощность
От данного критерия зависит, какую площадь будет способен обогреть прибор, как часто необходимо подбрасывать топливо.
ОБРАТИТЕ ВНИМАНИЕ!
Для большого помещения и двухэтажного частного дома подойдет котел мощностью от 20-36 кВт.
А для небольшого дачного дома хватит и 14 кВт.
Вес и стоимость
Большой вес и габариты доставят неудобства, если у клиента нет специального места для размещения котла.
Тяжелый вес также означает более высокую стоимость за установку и доставку. Кроме того, тяжелые котлы стоят значительно дороже более облегченных моделей.
Экономичность
Коэффициент у котла из чугуна меньше, чем у стального. Но чугунный котел дольше остывает, тем самым сохраняя тепло более длительное время.
От времени сгорания зависит временной интервал между закладками топлива. Так, экономичные модели из чугуна могут держать тепло всю ночь.
Долговечность конструкции
Срок использования техники по умолчанию указывается около 10 лет. Но это зависит от аккуратности обращения владельца и качества материалов, из которых сделан котел.
Если выбрать модель с хорошими материалами, надежной сборкой и правильно ухаживать за отопительным оборудованием, то устройство прослужит дольше.
Безопасность
Оборудование может нагреваться, из-за чего есть риск ожогов.
Современные устройства оборудованы специальным слоем защиты, и стенки таких приборов не нагреваются. Кроме того, используется защита на ручки дверей и подключается панель управления.
Котлы на жидком топливе
Обычно жидкотопливные установки применяются как раз в частных домах или на небольших производствах. Достаточно экономны, так как, например, дизельное топливо стоит достаточно дешево и имеет небольшой расход. Такие установки не боятся отключения электроэнергии, так как чаще всего являются энергонезависимыми, а потому отлично подходят для обустройства автономной отопительной системы. Это – самый дорогой вид отопительных котлов, характеризующихся, тем не менее, высоким КПД (до 94%), минимальным количеством вредных веществ в выбросах, возможностью автоматизации, простотой в обслуживании. Но установка такого оборудования должна производиться только в отдельном помещении с хорошей вытяжкой, а для запасов топлива придется устанавливать достаточно большие емкости из металла или пластика.
Котел, работающий на жидком топливе
