Виды электрокотлов для обогрева частного дома
Современные электрические котлы отопления для частного дома, классифицируются по используемому принципу работы, зависящему от установленного нагревательного элемента. По внутреннему устройству, электрокотлы делятся на электродные, индукционные и ТЭНовые.
Котлы индукционного типа, в связи с особенностями работы: высокой интенсивностью шума, большими энергозатратами и габаритами, ограничены промышленным применением. Отопление загородного дома электрическим котлом, выполняют ТЭНовыми и электродными отопителями. У каждого электрокотла, есть свои особенности, влияющие на теплотехнические характеристики, экономичность и другие рабочие параметры.
Электродные электрокотлы
Конструкция электрокотла электродного типа, состоит из корпуса, нагревательного элемента и капсюля или емкости, в которую поступает теплоноситель. Электродный отопительный прибор, имеет лучший КПД, по сравнению с ТЭНовыми аналогами, благодаря уникальному принципу работы. Теплоноситель нагревается под прямым воздействием электрического поля.
В устройстве присутствует несколько электродов. При прохождении электричества, ионы, находящиеся в жидкости теплоносителя, начинают вибрировать с частотой 50 Герц. В результате вибрации, теплоноситель моментально нагревается и поступает в систему отопления.
Электродные электрокотлы, отличаются следующими характеристиками:
- Небольшие размеры – это самые малогабаритные электрокотлы, представляющие небольшой контейнер, устанавливаемый непосредственно на трубу отопления.
Энергоэффективность – во время работы, нагрев теплоносителя осуществляется вследствие прямого воздействия электрического тока. Экономичность во время работы электрокотла, по сравнению с ТЭНовым, достигает 40%. Поэтому, можно сделать вывод, что электродные котлы, самые экономичные из всех предлагаемых потребителю устройств обогрева.
Особенности эксплуатации – электродные агрегаты выпускаются исключительно в одноконтурном исполнении. Для подключения к ГВС, устанавливают выносной бойлер косвенного нагрева. Электрокотел работает с определенным типом теплоносителя.Для эффективного нагрева, требуется, чтобы жидкость в системе отопления, содержала большой процент солей. При воздействии электричества на теплоноситель, выделяется электролизный газ, что потребует регулярно стравливать воздух из системы отопления.
Электродные энергосберегающие электрокотлы, стоят дешево и неприхотливы в процессе эксплуатации. На данный момент, выпускаются несколькими российскими компаниями.
ТЭНовые электрокотлы
Принцип работы ТЭНового электрокотла, связан с косвенным нагревом теплоносителя. Внутренняя конструкция, напоминает электродный аналог, только вместо электродов, используется трубчатый нагреватель. Еще одно отличие в том, что камера нагрева, теплоизолированная.
Акцент на производстве ТЭНовых котлов, делают многие ведущие европейские концерны, что повлияло на комплектацию оборудования. Так, в теплогенераторах, используется микропроцессорное управление, позволяющее контролировать работу удаленно. Котел подключается к выносным комнатным термодатчикам, имеет погодозависимую автоматику.
Современное ТЭНовое котельное оборудование, отличается следующими рабочими характеристиками:
- Габариты – внешний вид электрокотла, идентичен тому, который используется для навесных газовых котлов. Прямоугольный корпус, обычно, в белом цвете.
Энергоэффективность – нагрев теплоносителя, осуществляется методом косвенного воздействия. Электрически ток раскаляет спираль трубчатого нагревателя. Тепло передается поверхности ТЭНа, соприкасающейся с теплоносителем. Во время теплопередачи, теряется 30-40% тепловой энергии.
Особенности эксплуатации – устройство ТЭНового оборудования, позволяет предусмотреть второй контур для обеспечения потребностей ГВС здания. Двухконтурные электрические котлы для отопления и горячего водоснабжения частного дома, используют проточный нагрев теплоносителя.Для увеличения энергоэффективности и моментальной подачи горячей воды, некоторые модели, снабжаются встроенным бойлером-накопителем.
ТЭНовые котлы, предназначены для подключения к традиционным радиаторным системам обогрева, а также, низкотемпературным схемам отопления (теплым полам). По своим функциональным возможностям, электрокотлы с трубчатым нагревателем, существенно превосходят электродные аналоги, но уступают в отношении экономичности и энергоэффективности.
Как выбрать электрокотел для отопления?
Вы собираетесь строить собственный дом в пригородной зоне вашего города. Выбор системы отопления может сказаться на организации и проведении строительства, и стоимости эксплуатации в дальнейшем.
Если в районе строительства есть газоснабжение и гарантированное качественное обеспечение электроэнергией, то лучше всего сделать систему отопления комбинированную: симбиоз газового и электрического отопления.
Такой вариант гарантировано не оставит ваш дом без тепла. Как выбрать электрокотел для отопления частного дома, его особенности и преимущества рассмотрим ниже.
Система же газового водяного отопления достаточно проста и легко поддается автоматизации. Но она чаще всего требует отдельного помещения для котла, насоса(ов), управляющей автоматики, а также специального отдельного дымохода с трубопроводом для удаления конденсата (при работе в зимнее время).
Расходы на эксплуатацию, в основном это стоимость топлива, весьма невелики. Хотя в последние десятилетия налицо тенденция к постоянному росту цены на газ даже в России.
Электрическое отопление обеспечивает огромное число преимуществ перед другими видами отопления частных жилищ:
- невысокая стоимость оборудования – электрического котла;
- безопасность эксплуатации при правильном обращении – невозможно отравление угарным газом и другими продуктами сгорания топлива;
- отсутствует необходимость устраивать вентиляцию – нет никаких продуктов сгорания, т. е. система электрического отопления полностью экологична;
- нет нужды в отдельном помещении. которое требуется для газового, твердотопливного или котла на жидком топливе;
- повышенная пожарная безопасность системы отопления – отсутствие открытого источника пламени;
- легкость управления вплоть до полной автоматизации процесса отопления всего двух- и трехэтажного здания загородного дома;
- почти полное отсутствие звуков при работе. не говоря уж о шуме от горящего пламени и работы системы принудительного движения горячей воды в трубах отопления и/или водозабора (циркуляционные насосы) и мн. др.
- компактность – экономичные электрокотлы для большинства загородных домов имеют небольшие размеры и их можно установить, например, в кухне, прихожей или даже в кладовке;
- нет нужды заготавливать топливо и где-то его складировать;
- относительная простота получения разрешительных документов и самой установки;
- простота конструкции позволяет некоторые виды электрических отопительных котлов сделать в собственном (оборудованном) гараже или «на кухне».
Выбрать для себя подходящий электрический котел, получить рекомендации по его установке или доверить проведение всех работ специалистам Вы можете, перейдя на эту страницу .
Устройство электродных котлов

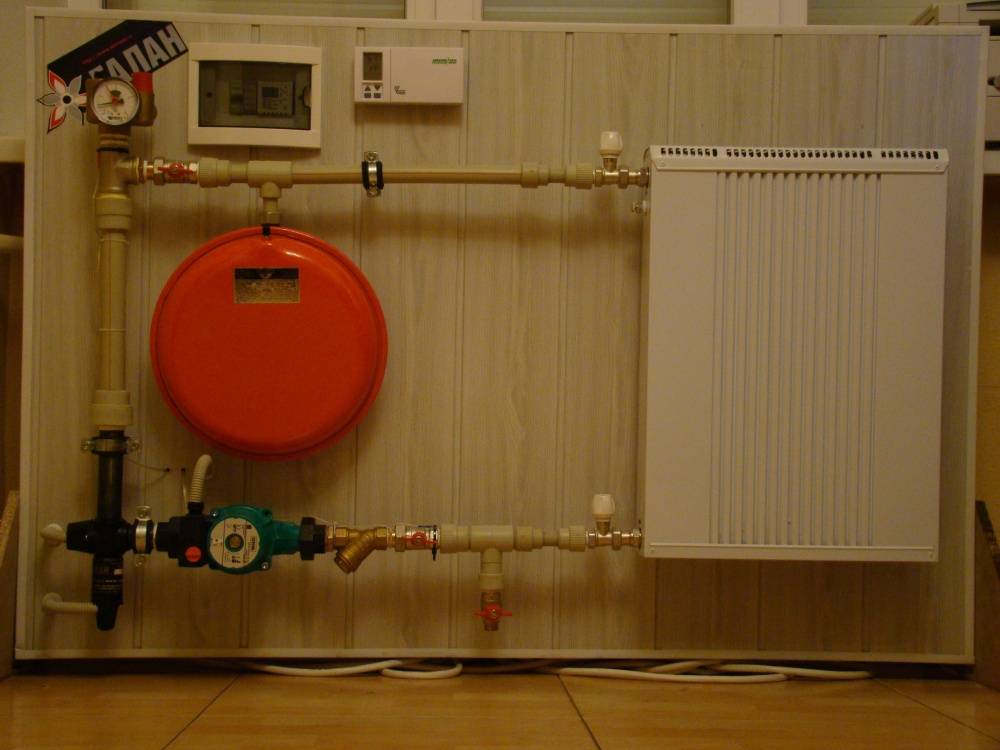

Электрические мини котлы «Галан» электродного типа выпускаются в трех модификациях:
- однофазные ОЧАГ имеют мощность 2, 3, 5 и 6кВт;
- трехфазные ГЕЙЗЕР и ВУЛКАН – 9, 15, 25 и 50кВт.
Они имеют компактные размеры и малый вес. Самый мощный прибор весит 11,5кг, а его диаметр составляет 180мм при длине 570мм, а обогреть пространство он может до 1650м3. Наиболее миниатюрный котел имеет диаметр всего 35мм и длину 275мм, его вес не превышает 0,9кг, а отапливаемое помещение может достигать 120м3.
Ионные котлы состоят из нескольких элементов. На металлическом корпусе располагаются входящие и отводящие патрубки, дающие возможность беспрепятственной циркуляции теплоносителя (воды или антифриза). Благодаря корпусу происходят ионные процессы, так как он выполняет функцию ионизатора. Сверху корпус защищен пластиковым кожухом, улучшающим электроизоляцию прибора и уменьшающим его теплоотдачу. Внутри однофазного котла располагается один электрод, а трехфазного – три электрода с выведенной наружу клеммной группой.
Электродные котлы «Галан» поставляются в сборе. Система автоматики, позволяющая управлять и контролировать отопительную систему, в комплект оборудования не входит, поэтому приобретается дополнительно. Кроме этого требуется купить расширительный бак и, при необходимости, насос.
Без установки автоматики компания ГАЛАН гарантийный срок на работу котла не дает.
Также производитель снимает с себя ответственность в случае неправильной установки, либо эксплуатации электродного теплогенератора, наличия механических повреждений и присутствия посторонних предметов в системе.
Выбор и особенности электрического котла
В процессе выбора электрокотла нужно руководствоваться тем, какая площадь нуждается в обогреве, поэтому мощность электрокотла выбирается в зависимости от площади обогреваемого помещения примерно 1 кВт на 10 м² хорошо утепленного дома с высотой потолка не более 3 м.
Наибольшей популярностью пользуются двухконтурные приборы мощностью 6-15 кВт, а среди бытовых напольных электрокотлов, большая часть которых применяется при строительстве коттеджей, наиболее популярными являются модели, чья мощность оставляет 20-30 кВт.
Принцип работы современных электрокотлов предельно прост: для нагрева теплоносителя, т.е. воды, используется принцип его ионизации.
Схема монтажа электроводонагревателя.
Суть такова, что энергия электрического тока напрямую передается молекулам теплоносителя, в результате чего его температура мгновенно возрастает. В свою очередь, отопительный прибор рассматриваемого типа весьма быстро достигает уровня своей номинальной мощности. При прекращении поступления воды по каким-либо причинам отопительный агрегат тоже сразу же прекращает работать. Благодаря этому вероятность взрыва, пожара или термического повреждения системы сводится к минимуму. Котлы рассматриваемого типа имеют разборную конструкцию, что дает возможность без особых проблем заменить старый электрод, который по каким-то причинам уже не работает, на новый.
Одним из наиболее эффективных способов снижения финансовых затрат на отопление при использовании электрокотла является принцип многотарифного учета электроэнергии. Вполне очевидным является тот факт, что потребность пользователей различных электроприборов в электроэнергии в течение суток постоянно меняется. Так, максимум потребления, когда работает множество различных приборов, приходится на периоды с 08:00 до 11:00 и с 20:00 до 22:00, полупиковые периоды — с 07:00 до 08:00 и с 11:00 до 20:00. Как раз на эти временные промежутки суток и приходится основная часть работы бытовых электроприборов и максимум промышленного потребления электрической энергии. Минимальное же потребление электроэнергии происходит ночью, т.е. с 23:00 до 06:00. Поэтому целесообразно использовать данную электроэнергию в бытовых целях, а конкретно — на отопление электрокотлом. Такой принцип распределения энергии дает возможность сэкономить до 30% в результате поддержания оптимальной температуры воздуха в помещении на протяжении суток.
Весьма эффективным и экономически оправданным является принцип комбинированного использования «ночного» тарифа при эксплуатации электродных котлов и прочих устройств. Широко практикуется использование таких комбинированных отопительных систем, как: электрокотел и газовый котел, электрокотел и твердотопливный котел. Это дает пользователям возможность минимизировать затраты природного газа и обеспечить максимальное удобство эксплуатации твердотопливных котлов.
ТОП-5 лучших электрических котлов
Vaillant eloBLOCK VE 12 12 кВт
Электрический котел, выполненный в белом цвете. Включающий трехфазное напряжение сети, дополнительные функции в виде защиты от перегрева и замерзания.
Возможно подключение внешнего управления. Устанавливается настенно.
Характеристики:
- тип котла — ТЭН;
- контуры — одноконтурный;
- мощность — 6-12 кВт;
- КПД — 99%;
- управление — электронное;
- установка — настенная;
- количество ступеней мощности — две;
- напряжение сети — трехфазное;
- циркуляционный насос — есть;
- расширительный бак — есть, на 10 литров;
- температура теплоносителя — 25-85 градусов;
- защита от перегрева — есть;
- автодиагностика — есть;
- защита от замерзания — есть;
- индикатор включения — есть;
- цвет — белый;
- вес — 33.1 кг;
- габариты — 410*740*310 мм;
- цена — 40300 рублей.
Достоинства:
- простое управление;
- встроены расширительный бак и насос;
- множество дополнительных функций;
- равномерный обогрев помещения;
Недостатки:
высокая стоимость;
ЭВАН Next 12 12 кВт
Одноконтурный электрокотел с ТЭНами с настенной установкой. Встроено механическое управление. Равномерно отапливает помещение площадь в 120 м2.
Благодаря невысокой стоимости является доступным прибором. Имеет трехфазный тип напряжения сети.
Характеристики:
- тип прибора — электрический, ТЭН;
- количество контуров — одноконтурный;
- тепловая мощность — 6-12 кВт;
- отапливаемая площадь — 120 м2;
- КПД — 99%;
- управление — механическое;
- установка — настенная;
- напряжение сети — трехфазное;
- ступени мощности — 2;
- температура теплоносителя — 30-85 градусов;
- дополнительные функции — защита от перегрева;
- размеры — 205*600*105 мм;
- вес — 8 кг;
- цвет — белый;
- цена — 10020 рублей.
Достоинства:
- качественная сборка;
- приемлемая стоимость;
- надежная конструкция;
- простое управление;
- хорошо прогревает даже в сильные морозы;
- не шумит;
- компактный.
Недостатки:
малый функционал.
ЭВАН Next 7 7 кВт
Отопительный котел настенной установки с ТЭНами. Одноконтурного типа с механическим управлением.Отапливает небольшую площадь в 70 кв.м. Небольшие габариты позволяют устанавливать в небольшую квартиру.
Характеристики:
- формат агрегата — электричество, ТЭН;
- количество контуров — одноконтурный;
- мощность — 7 кВт;
- отапливаемая площадь — 70 кв.м;
- КПД — 99%;
- управление — механическое;
- установка — настенная;
- степени мощности — три;
- напряжение сети — однофазное/трехфазное;
- функции — защита от перегрева;
- размеры — 205*600*105;
- вес — 8 кг;
- цвет — белый;
- цена — 8560 рублей.
Достоинства:
- надежная конструкция;
- хорошее качество;
- прочные материалы;
- приятный внешний вид;
- компактность;
- доступная цена;
- нержавеющий ТЭН;
- простая эксплуатация.
Недостатки:
- малый функционал;
- иногда шумит.
ЭВАН Warmos-IV-9,45 9.45 кВт
Отопительный котел одноконтурного типа с электрическим типом отопления. Установка настенная с электронным дисплеем для управления. Отапливает достаточно большую площадь 94.5 кВт.
Параметры:
- тип прибора — электрический, ТЭН;
- количество контуров — одноконтурный;
- тепловая мощность — 9,45 кВт;
- отапливаемая площадь — 94.5 кВт;
- размещение — настенное;
- напряжение сети — трехфазное;
- управление — электронное;
- КПД — 99%;
- комплектация — дисплей;
- защита от замерзания — есть;
- подключение теплого пола — есть;
- термометр — есть;
- защита от перегрева — есть;
- автодиагностика — есть;
- цвет — белый;
- габариты — 380*640*245 мм;
- вес — 27 кг;
- цена — 18500 рублей.
Достоинства:
- приятный дизайн;
- хватает на отопление частного дома;
- много дополнительных функций;
- качественные материалы;
- доступная цена;
- позволяет использовать как теплоноситель для нагрева воды;
- стабильная работа;
- не шумит.
Недостатки:
уходит много электричества и воды для отопления.
Скат RAY 12 KE /14 12 кВт
Электрический отопительный котел трехфазного напряжения сети. оснащен электронным управлением, хорошей мощностью для обогрева частного дома.
Устанавливается на стену необходимого помещения или в кладовке дома. Включает множество функций, таких как внешнее управление.
Характеристики:
- тип агрегата — ТЭНовый;
- количество контуров — одноконтурный;
- тепловая мощность — 6-12 кВт;
- КПД — 99,5%;
- управление — электронное;
- размещение — настенное;
- ступени мощности — две;
- напряжение сети — трехфазное;
- циркуляционный насос — есть;
- расширительный бак — есть на 8 литров;
- температура — 25-85 градусов;
- подключение внешнего уровня — есть;
- защита от замерзания — есть;
- термометр — есть;
- вес — 24 кг;
- цвет — белый;
- цена — 36551 рублей.
Достоинства:
- удобство эксплуатации;
- компактные размеры;
- быстро нагревает батареи;
- долго держит температуру;
- качественная сборка;
- почти не шумит;
- справляется с площадью в 100 кв.м.
Недостатки:
- большой расход электроэнергии;
- высокая цена.
Электродные котлы
У этих устройств, между корпусом (катодом) и внутренним элементом (анодом) есть проводник-теплоноситель (электролит). При включении котла в электросеть, ионы электролита начинают перемещаться между катодом и анодом. Частицы 50 раз в секунду меняют направление движения, в результате чего теплоноситель быстро нагревается. При правильном составе электролита котёл работает с высоким КПД.
Включить такой прибор в контур отопления можно самостоятельно. Но подключать его к сети может только квалифицированный специалист. Не смотря на то, что устройство можно врезать в контур отопления в самых стеснённых условиях, его сложно назвать компактным – для монтажа циркуляционного насоса, блока управления, расширительного бака, защитных и контрольных приборов, надо много места. Есть ограничения по протяжённости системы; нельзя использовать в контуре ГВС.
Котерм модели «Дачник М» – за 8 990 и 10 999 рублей
«Дачник М» – прибор проточного типа с 2-мя или 4-мя патрубками. Предназначен для работы в замкнутых контурах СО с естественной или принудительной циркуляцией теплоносителя.В числе преимуществ – размеры устройства и заявленная эффективность работы.
Вся работающая система отопления с электродным котлом всегда находится под напряжением. Поэтому пластиковые трубы обвязки и диэлектрические экраны на стальных или чугунных радиаторах обязательны. Дополняет список минусов требовательность такого котла к составу теплоносителя.
Этот котел весьма компактный. На следующей фотографии вы можете увидеть, как выглядит теплоузел с этим котлом:
Обратите внимание: контакты для заземления и нуля, которые расположены рядом на корпусе устройства, нельзя объединять. Потому что при правильно собранном наполнении электромонтажного щита, УЗО или дифавтомат сработают в момент включения «Дачника»
Технические характеристики линейки «Дачник М»
| Характеристика | Значение |
| Серийные варианты мощности, кВт | 3.5, 5 |
| Температура теплоносителя на выходе, 0С | 10 — 55 |
| Рекомендованный теплоноситель | Оригинальный водный раствор определённой электропроводности |
| Габариты (ДхШхГ), мм | 250х130х130 |
| Базовая комплектация | Блок управления, терморегулятор, кабель |
Видеоотзыв владельца о котле «Дачник М»:
Галан – от 3 900 до 13 200 рублей
Электродные котлы Галан представлены одно- и трёхфазными моделями. Подходят только для замкнутой системы отопления в качестве основного или вспомогательного источника тепла.
Высокая скорость нагрева теплоносителя и незначительные габариты отличают ремонтопригодные котлы Галан от существующих, аналогичных по мощности, вариантов отопительного оборудования.Постоянное наблюдение за состоянием теплоносителя, низкий уровень безопасности, невозможность полноценно интегрировать системы «умного дома» – никак не способствуют формированию комфортного уровня эксплуатации.
Производитель утверждает, что при соблюдении рекомендованного уклона труб обвязки и отапливаемой площади до 50 м², можно обойтись без установки циркуляционного насоса. Хотя на практике, подключить насос намного проще, чем проектировать самотёчную СО. Технические характеристики линейки Галан
| Характеристика | Значение |
| Серийные варианты мощности, кВт | 2, 3, 5, 6, 9, 15, 25, 36, 50 |
| Температура теплоносителя на выходе, 0С | 10 — 55 |
| Рекомендованный теплоноситель | Оригинальная низкозамерзающая жидкость, чистая вода с удельным сопротивлением 3-3.2 кОм |
| Длина, мм | 315 — 570 |
| Базовая комплектация | Двухканальный терморегулятор Галан «Навигатор» |
Видеоотчёт об использовании котла Галан в СО частного дома:
Электродные
Появились электродные котлы сравнительно недавно. В них используется новый способ непосредственного нагрева теплоносителя. Электрический ток пропускается через теплоноситель с выделением тепла. Такой подход призван решить две проблемы:
- Снизить инертность системы, повысить скорость нагрева теплоносителя.
- Устранить проблему накипи и отложений. Электроды не покрываются накипью, металлами или солями даже в ходе предполагаемого электролиза, он попросту невозможен за счет постоянной смены полярности на частоте питающей сети – 50 Гц.
С поставленными задачами конструкция справляется, однако появляется целый ряд нюансов и особенностей, без которых ожидать хорошую отдачу не стоит.

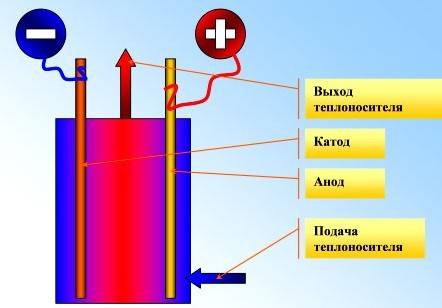

Схема устройства электродного котла
Электродные котлы всецело зависят от состава теплоносителя, он должен обладать хорошей проводимостью и при этом не вызывать образование агрессивных соединений под воздействием электрического тока. Потребляемая мощность зависит от удельного сопротивления теплоносителя (состава), его температуры, расстояния между электродами и их диаметром.
Все это приводит к нелинейной зависимости потребляемой мощности от температуры жидкости. При низких температурах потребляемая мощность и количество выделяемой теплоты ниже, при повышении температуры в системе отопления повышается потребление электричества и скорость дальнейшего нарастания температуры.
На номинальную мощность электродный котел выходит только при температуре теплоносителя в 75-90 оС.
Электродные котлы по определению только проточного типа. Нужно поддерживать постоянное движение теплоносителя, чтобы предупредить перегрев и закипание воды. Электродные котлы имеют самое компактное исполнение в сравнении с ТЭНовыми или индукционными конструкциями.
Характеристики:
- КПД – до 99%;
- Номинальная мощность – от 2 кВт до 36 кВт;
- Питание – однофазное (220В), трехфазное (380В), частота 50-60 Гц;
- Источник тепла – ток, пропускаемый через теплоноситель;
- Вариант исполнения теплообменника – проточный.
Особенности
Обязательная подготовка теплоносителя. Удельная теплоемкость при +15оС должна составлять не менее 1000-1200 Ом*см.
Обязательное наличие мощного заземления. Категорически запрещено использовать электродный котел без заземления.
При использовании УЗО (Устройство Защитного отключения) котел подключают строго перед ним. Работа в одной сети невозможна из-за наличия больших точек утечки.
При использовании алюминиевых радиаторов или любых других элементов с этим металлом требуется дополнительное повышение проводимости теплоносителя специальными составами.
При соблюдении всех прочих требований можно использовать параллельно с другими типами котлов в качестве резерва.
Недостатки
Собственно огромное количество обязательных эксплуатационных требований является основным недостатком электродных котлов отопления.
Далеко не всеми котлами можно управлять при помощи программатора, и устанавливать режимы работы отличные от поддерживания заданной температуры теплоносителя.
Добиться положенного КПД в 99% на практике очень сложно. Наличие токов утечки способно снизить эффективность до 10-15%, и к этому еще и создать проблемы с наличием существенных токов на металлических поверхностях системы отопления и заземлении.
Высокая стоимость.
