Как выбрать надежный строительный вибратор

Виды глубинных вибраторов

Вибраторы подразделяются на два вида основных вида:

• вибраторы, использующие гибкий вал. Такое устройство принято считать классикой: к мотору подключается гибкий вал, закреплённый вместе с вибробулавой. Не предназначается для массового использования, это, скорее, вариант для непрофессионалов. Принято противопоставлять этот тип вибраторам с двигателем, которые используются профессионалами и имеют гораздо более высокую цену;
• встроенный двигатель. Такие вибраторы характеризуются наличием двигателя, встроенного в само устройство. Ожидаемо, что стоимость выходит значительно больше, чем у продуктов с гибким валом. Тем не менее, если вам приходится обрабатывать большие объёмы, то рекомендуется использовать этот тип. Стоит упомянуть, что этот тип вибраторов не обслуживается, а просто заменяется после того, как работа выполнена.

Виброукладка бетона с электромеханическим глубинным вибратором Классические глубинные вибраторы гораздо дороже при эксплуатации именно по причине того, что на большом объёме у них повышается частота замены гибкого вала. К тому же, если сравнивать вибратор со встроенным двигателем и те, которые используют в своей основе гибкий вал, нужно учитывать увеличение напряжения с 50 Гц до 200 Гц. Возникает необходимость отдельной покупкой приобретать инвертор. Так что для очень частого использования брать подобный вибратор (со встроенным двигателем) бывает не очень-то рационально.

Марки и модели

Сегодня рынок предлагает достаточно широкий ассортимент. Как уже было сказано выше, от портативных вибраторов для бетона до профессиональных высокочастотных и мощных приборов. Рассмотрим несколько моделей, отзывы о которых только положительные.

Вибраторы от РусИнСтрой

Модельная линейка от этого производителя очень широкая. Здесь несколько категорий, где марка Шторм ВЧ – одна из самых востребованных. Это ручное высокочастотное устройство с длиной гибкого шланга до 15 м.

Самое интересное – это установка вибратора в саму булаву, что увеличивает качество работы инструмента, плюс высокая безопасность для оператора. Отзывы потребителей отмечают именно такое расположение вибрационной установки, потому что преобразователь колебательных движений располагается в гибком шланге. То есть это полное отсутствие громоздких преобразователей, которые делают весь процесс неудобным.

Ручной вибратор Калибр

Это высокочастотный профессиональный вибратор для бетона со стандартной для ручного аналога мощностью до 1300 Вт. Имеет наращиваемый вал до 10 м. Потребители отметили его компактность, неплохие технические характеристики при достаточно низкой цене.

Установки ИВ

Высокочастотный бетонный вибратор марки ИВ – один из самых востребованных. Его чаще всего используют для плотных растворов. Этим он и ценен. Потребители говорят о том, что даже в таких сложных условиях эксплуатации прибор совершенно не греется.

Различия глубинного оборудования по способу вибрации

По способу вибрации глубинные агрегаты различают на высокочастотные, пневматические или механические.

1. Высокочастотный вибратор

Силовой привод данного вибратора небольших габаритов. Агрегат очень прост в эксплуатации, имеет гибкий рукав длиною до 20 метров. Из названия вибратора понятно, что его работа основана на вибрации высокой частоты, которая получается при помощи преобразователя, превращающего 50 Гц общей сети в 200 Гц. Этот преобразователь может являться как установленным внутри системы вибратора, так и отдельным подключаемым модулем.

Преобразователи отдельным блоком более распространены из-за удобства ремонта оборудования. Не разбирать рукав и не выпаивать схему преобразования, которую практически невозможно найти, если только нет идентичной модели вибратора, а просто заменить блок, что гораздо проще и безопаснее. В основном, высокочастотный агрегат глубиной вибрации имеет способность подключения к нескольким розеткам общей сети, что позволяет одновременно подключать к нему до 6 гибких рукавов с вибронаконечниками. Данная конструкция позволит целой бригаде строителей обработать большое количество объема бетонного раствора, что уменьшает продолжительность работ и увеличивает производительность труда.

1. Пневматический вибратор

Принцип действия пневматического вибратора заключается в работе сжатого воздуха, который поступает из компрессора. Маломощные компрессоры, например, которые предназначены для автомобильных шин, оборудования для покраски и так далее, не подойдут для обработки бетона. Мощность пневматического вибратора напрямую зависит от возможности компрессорного оборудования максимально сжать выходящий из него воздух. Сам вибратор имеет небольшую стоимость нежели компрессорный агрегат. Целесообразно покупать пневмовибратор, если уже есть компрессор и другое пневматическое оборудование, такое как болторезы, отбойные молотки и прочие.

1. Механический вибратор

Самый популярный тип вибратора, имеющий небольшую эффективность. В конструкцию входят силовой привод, гибкий вал и булава. При вращении происходит уплотнение раствора бетона и распределение его во все пустые полости. В качестве силового привода обычно используют электродвигатель, к которому присоединяется гибкий вал. Вал состоит из защитного корпуса, обеспечивающего безопасность человека при эксплуатации вибратора, внутри которого расположен трос, с его помощью осуществляется вращение.

Булава вибрации, расположенная на конце троса, легко снимается и заменяется вибронасадками других диаметров при необходимости, которые входят в комплект поставки. Важным требованием при эксплуатации механического вибратора является исключить возможность перегиба вала в месте присоединении его к силовому приводу, что поможет избежать перегрузки двигателя. Для решения этой проблемы производители некоторых моделей придумали и ввели в комплектацию приспособление подвешивания вибратора на спину оператора.

Виды глубинных вибраторов для бетона

Существует несколько классификаций бытовых и промышленных погружных вибраторов:

• по типу привода;
• по частоте колебаний;
• по мощности.

Бытовое оборудование, которое можно использовать на даче или при постройке небольших конструкций, как правило, имеет мощность до 2кВт. Этого вполне достаточно для нерегулярного использования или частной застройки. Агрегаты, применяемые при масштабном промышленном строительстве, обладают более мощным движком и способны выдавать от 2 до 4 кВт. Но они гораздо более тяжелые и громоздкие.

Привод в глубинном вибраторе бывает следующих типов:

• Электрический (производство Европа и Россия/Китай). Мотор приводится в движение при помощи электрического тока. Главное удобство такого оборудования – возможность подключить его везде, где есть розетка, что очень удобно для переносных аппаратов.
• Гидравлический. Основной движущий элемент прибора – гидравлический насос. Необходимая мощность и частота колебаний регулируются при помощи управления потоком и давлением внутри системы.
• Пневматический. Вращение и вибрация происходят за счет сжатого воздуха, который нагнетается компрессором. Частота колебаний регулируется его давлением. Такие аппараты дополнительно комплектуются насадками для работы с разными опалубками.
• Моторный (бензиновый). Такое оборудование работает за счет двигателя внутреннего сгорания. Главное преимущество таких агрегатов – их автономность, поэтому они часто используются на отдаленных строительствах.

По частоте колебаний различают низко-, средне- и высокочастотные модели. К первой категории относится оборудование, которое выдает до 3,5 тысяч колебаний в минуту. Такие аппараты нужны для утрамбовки очень вязких растворов, содержащих крупные фракции.

К среднечастотным моделям причисляют вибраторы, работающие с частотой 3,5-10 тысяч колебаний в минуту. Свыше 10 тысяч колебаний производит высокочастотное оборудование, предназначенное для мелкозернистых растворов с хорошей подвижностью.

Глубинные и поверхностные вибраторы – в чем разница?

Основная функция инструмента заключается в том, чтобы придать смеси однородную структуру, без воздушных включений. Учитывая, что бетон применяется не только при строительстве различных объектов, но и для изготовления ж/б изделий, то уплотнители должны решать различные задачи.

Исходя из этих условий, уплотнители и разнятся конструктивными решениями.

Например при больших объемах работ наибольший эффект будет при внутреннем уплотнении. Следовательно, конструкция таких устройств должна быть такой, чтобы можно было воздействовать на внутренние слои. Для этого и были разработаны модели, для глубинной обработки бетона. Рабочая часть таких моделей состоит из гибкого вала и вибрационного наконечника, который заглубляется внутрь раствора. Таким образом, колебания от наконечника передаются непосредственно обрабатываемой смеси. Таким инструментом можно уплотнять раствор в самых труднодоступных местах. Он применим также и для обработки участков с сильным армированием.

Совершенно другая задача поставлена поверхностным моделям. Они рассчитаны для работы с небольшими слоями обрабатываемой смеси. На уплотнителях таких моделей установлены специальные вибрирующие площадки, которые получают колебания от двигателя. Они устанавливаются сверху слоя свежего бетона. Колебания передаются только поверхностной части. Поверхностная технология обработки применяется также и на заводах ЖБИ при производстве строительных конструкций.

Типы глубинных вибраторов

Вибраторы по способу передачи энергии с двигателя к рабочей части устройства делятся на две группы:

• механические;
• пневматические.

Механический погружной вибратор оснащается гибким валом (это стальной трос, который для безопасности персонала помещен в резиновый шланг). Максимальная длина такого привода делается не более 6 м.

Пневматические глубинные вибраторы – для подачи вибрирующих импульсов с пневматической турбины на рабочий механизм оснащаются воздуховодами, длина которых ограничена из-за снижения уровня давления в нем.

По типу приводного двигателя вибраторы делятся на:

• электрические;
• дизельные;
• бензиновые.

В зависимости от мощности и габаритных размеров электродвигателя электрические вибраторы делятся на:

• Портативные,
• Стандартные.

Электродвигатели питаются однофазным напряжением в 220 В, трехфазным – 380 В, либо напряжением с использованием понижающих трансформаторов – в 42, 36, 24 В.

Напряжение в 220 и 380 В представляет опасность для жизни человека, поэтому системы подключения устройств к электропитанию такого напряжения оснащаются УЗО.

На тех строительных площадках, где нет доступа к стационарному электропитанию, применяются дизельные и бензиновые глубинные вибраторы с электрогенераторами на 380, 220 и 24 В.

Они выгодны в первую очередь своей мобильностью, а во вторую – приспособленностью к интенсивной и протяженной по времени работе. Поэтому на их основе и делают промышленные многопостовые глубинные вибраторы, которые применяются для уплотнения бетонных заливок на участках со значительными площадями.

Сам рабочий механизм (булаву) подбирают, принимая в расчет условия эксплуатации устройств, свойств и состав бутобетонной смеси.

Стандартные диаметры булавы для портативных (мощностью 0.5 -2.0 КВт) вибраторов – 28 и 38 мм, для стандартных вибраторов – 51 и 76 мм.

Но промышленность выпускает булавы и других диаметров.

Важно определиться также с выбором длины булавы. Если двигатель вибратора достаточной мощности, то устройство сможет за одно погружение уплотнять бетонную массу на длину вибронаконечника

Для маломощного (портативного) устройства приобретать длинную насадку не имеет смысла.

При выборе вала руководствуются следующей информацией:

• толщина слоя бетона, который нужно уплотнять за один проход;
• высота заливки;
• толщина стен;
• размеры заливаемой площадки;
• состав бутобетонного раствора.

При этом следует помнить, что гибкий вал не должен иметь радиус изгиба меньше, чем 300 мм. Не выполнения этого условия снижает срок эксплуатации аппарата и непосредственно гибкого вала.

По типу привода

Двигатель – один из основных узлов вибратора.

Исходя из типа привода, различают вибраторы:

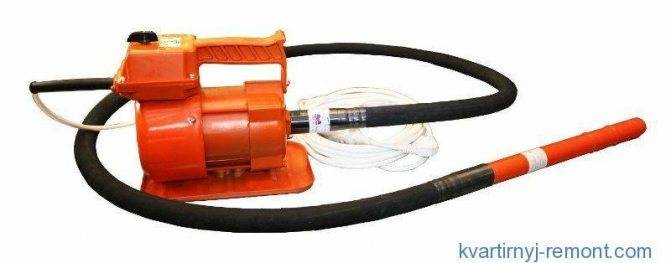

Электромеханические.

Привязаны к электросети – однофазной (220 В) или трехфазной сети (380) – имеют ограниченную мобильность. Ручные вибраторы для бетона на 220 В не требуют каких-либо специальных условий, но не дают большой мощности. Модели с трехфазным двигателем мощнее, но тяжелее и сложнее в подключении;

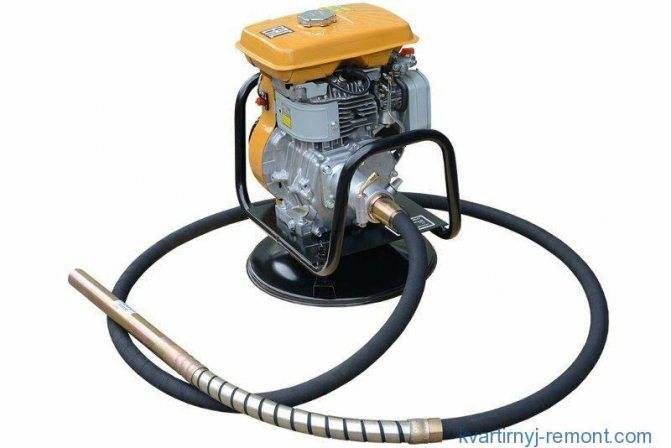

На основе двигателя внутреннего сгорания – бензинового или дизельного.

Вибраторы не зависят от электросети и имеют мощность до 4 кВт – этого достаточно для виброобработки бетонных массивов большого объема. Минусы – большие габариты и вес, сложность обслуживания.

Существуют портативные модели бензиновых вибраторов для бетона. Они мобильны – двигатель помещается в заспинном рюкзаке. Однако стоят они дороже стационарных, а мощность обычно не превышает 2 кВт.

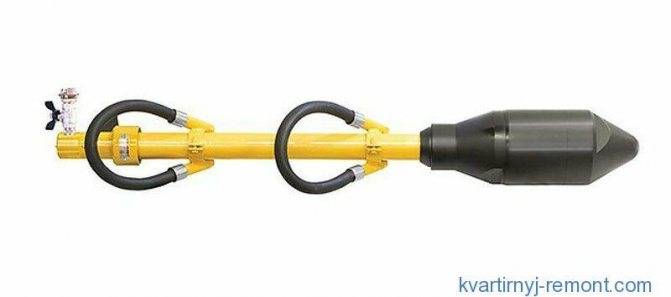

Пневматические.

Колебательное усилие создается за счет подачи струи сжатого воздуха из компрессора. Пневмовибраторы применяют в промышленных условиях – они имеют большой ресурс, взрыво- и электробезопасны, не требуют сложного обслуживания, могут работать в условиях влажности и запыленности. Основная сфера применения – производство ЖБИ-изделий.

Исходя из мощности, можно условно выделить вибраторы:

• бытовые – до 2 кВт. Это стационарные или более удобные (и дорогие) портативные модели – для работы с ними не требуется специальных знаний и опыта;
• профессиональные – до 4 кВт. Тяжелые и, как правило, стационарные модели, обслуживание которых требует специальных навыков. Используют такие вибраторы для укладки бетона в многоэтажном и промышленном строительстве, на производстве железобетона.

Полировка бетона своими руками

Как сделать вибромотор своими руками

Вибрационные установки чаще всего применяются в строительстве. С их помощью из строительных смесей устраняются пузырьки воздуха, улучшается текучесть раствора, повышается контакт с арматурой. Бетон, лишенный воздушных пузырьков, становится более плотным и морозостойким. Если вибромотор прикрепить к столу, превратив его тем самым в вибростол, то можно будет отливать на нем тротуарную плитку, формировать разнообразные бетонные и пенобетонные изделия, производить вибролитье. При этом плотность всех изделий, полученных таким образом, будет больше, а качество – выше, чем при других способах изготовления.

Пригодятся виброустановки и для просеивания зерна, семечек, песка и т.п.

Принцип изготовления простого вибромотора

Чтобы получить вибромотор, можно переделать любой двигатель, присоединив на вал несбалансированную нагрузку. Можно уже имеющуюся сбалансированную нагрузку разделить на две части, чтобы создать дисбаланс. Он и вызовет вибрацию.

Небольшие вибромоторы можно получить, разобрав игровые джойстики, старые сотовые телефоны, массажеры, пейджеры. Если с одной из сторон отрезать лопасти у кулера, снятого с блока питания стационарного компьютера, также получится вибрационный мотор.

Рис. 1. Вибрационный мотор из кулера

Если вам нужен небольшой по размеру вибродвигатель, можно взять любой готовый двигатель постоянного тока и прикрепить к его валу нагрузку так, чтобы она создавала неправильный баланс. К примеру, клеммную колодку.

Если нужно более серьезное устройство, стоит нарисовать эскиз с учетом его размеров и требуемую частоту вибрации (для строительных работ она составляет от 2 до 3 тысяч оборотов в минуту). У моторов малой мощности она может начинаться от 750 об/мин. Если нагрузка будет подвергаться частым серьезным нагрузкам, стоит остановиться на золотой середине – 1500 оборотов в минуту.

Так, для улучшения характеристики бетона используются:

• погружные вибрационные установки. Специальная насадка, прикрепленная к двигателю, производит вибрацию, изгоняя из раствора пузырьки;
• внешние установки, которые крепятся к опалубке. Вибрация передается всей массе бетона, налитой внутрь опалубки;
• переносные устройства поверхностного воздействия. Вибромотор крепится к плоской площадке, которая устанавливается сверху на бетонный массив. Так достигается локальное воздействие через опорную поверхность.

Итого, изготовить можно либо поверхностную, либо погружную конструкцию.

Поверхностный вибромотор своими руками

Достаточной для него считается мощность двигателя от 1 до 1,5 Квт, работающего от сети постоянного тока напряжением 220 В.

• электродвигатель,
• кабель питания,
• основание, к которому крепится электродвигатель (подойдет кусок ОСБ или другого материала достаточной плотности),
• эксцентриковый дисбаланс,
• ручка, которая крепится сверху на электродвигатель. С ее помощью устройство можно будет переносить с места на место.

Рис. 2. Эксцентрик

Для начала делаем вибродвигатель – «сердце» всей установки. Для этого к выходному валу электродвигателя крепим эксцентрик.

Рис. 3. Эксцентрик

Рис. 4. Нерегулируемый эксцентрик

Выше приведен пример нерегулируемого эксцентрика. Можно сделать и регулируемый, что позволит изменять амплитуду колебаний. Для этого к валу крепим кронштейн, к нему при помощи резьбового соединения – эксцентрик. Теперь его положение можно будет менять путем ослабления резьбы и перемещением груза ближе или дальше от центра вращения.

Погружной вибродвигатель своими руками

За основу такого двигателя берется рабочий перфоратор мощностью от 1,5 Квт или ударная дрель. Что еще понадобится:

• металлический прут/брусок (длина соответствует необходимой глубине погружения),
• металлическая пластина небольшого диаметра (5-6 см) или торцевая шайба.

Пластина или шайба привариваются к концу прута. Перфоратор переключается на работу в режиме удара.

Если делать погружной вибродвигатель на основе дрели, стоит приобрести готовую булаву с валом (пример на изображении ниже), которую останется только прикрепить к корпусу электродвигателя. Для этого внутренний вал булавы соединяют с осью дрели, если они не совпадают (у булавы выдох имеет форму шестигранника), то используют переходник.

Рис. 5. Стержень вибратора

Внутри вибратор устроен следующим образом (типовая схема).

Рис. 6. Типовая схема вибратора

При вращении булава (дебаланс) бьётся о стенки внешнего корпуса, что и даёт эффект вибрации.

Мнения читателей

Спасибо за советы. Теперь смогу сделать вибро-таракана.

Вы можете оставить свой комментарий, мнение или вопрос по приведенному выше материалу:

Источник

Устройство и как работает прибор

При сооружении бетонной конструкции немаловажно соблюдать технологию, иначе изготовленная конструкция будет не прочной, и прослужит не долго. Однако такая конструкция для того и сооружается, чтобы обеспечивать высокую прочность сооружения, а также продолжительный срок службы

Чтобы достичь этой прочности, во время заливания жидкой бетонной смеси требуется удалять пузырьки воздуха, а также уплотнять бетон

Однако такая конструкция для того и сооружается, чтобы обеспечивать высокую прочность сооружения, а также продолжительный срок службы. Чтобы достичь этой прочности, во время заливания жидкой бетонной смеси требуется удалять пузырьки воздуха, а также уплотнять бетон.

Раньше для этого применялись длинные палки, которые вставлялись вглубь раствора, и вручную вибрировали, создавая колебательные движения.

Способ удаления воздуха из бетонной смеси при помощи длинной палки уже давно не актуален, так как для этого были изготовлены специальные устройства — вибраторы.

Это инструмент, создаваемый колебательные движения высокой частоты. Они способствуют нарушению связи между мелкими частицами бетона, осуществляя их уплотнение.

Вибратор для удаления бетона обладает целым рядом преимуществ, так как позволяет одновременно выполнять следующие действия:

1. Удаление влаги и воздуха из смеси, повышая тем самым прочностные показатели сооружения
2. Равномерное заполнение смесью опалубки
3. Ускоряется процесс затвердевания бетонной смеси
4. Устранение пустот, негативно влияющих на прочностные показатели конечной конструкции
5. Увеличивается срок службы постройки
6. Получение однородной бетонной массы, что делает сооружение равномерно прочным
7. Исключается необходимость заливать бетон послойно

Непосредственное приспособление называется вибрирующим наконечником, который соединяется с электрическим двигателем при помощи специального гибкого шланга.

Насадка имеет простейшую конструкцию, а покупать специализированный инструмент — это дорого. Чтобы не пришлось использовать длинную палку, рекомендуется сделать вибратор своими руками, и подключить его к перфоратору или дрели.

Разновидности глубинных виброуплотнителей бетона

Существует четыре вида силовых установок, активирующих колебания вибронаконечника: электрический двигатель, бензиновый и дизельный мотор, воздушный компрессор.

Электрические глубинные вибраторы используются чаще других, поскольку большинство строек имеет центральное электроснабжение.

Бензиновые и дизельные погружные вибраторы полностью автономны и незаменимы на объектах, расположенных вдали от ЛЭП.

Пневматические установки большого распространения в частном строительстве не получили.

В последние годы на рынке появились аккумуляторные погружные вибраторы. Они не уступают бензиновым по уровню автономности, но намного легче и компактнее.

Правила работы с глубинными вибраторами

• Диаметр булавы следует выбирать в зависимости от размеров объекта, частоты установки арматуры.
• При работе наконечник вибратора следует опускать в раствор строго вертикально. Делается это быстро. А вынимать булаву следует медленно (со скоростью 3-5 см/с). При извлечении не должно оставаться воронок.
• Время обработки бетона зависит от его марки и характеристик вибратора.
• Зоны вибрирования должны перекрываться.
• При сшивке нескольких слоев для их скрепления необходимо погрузить вибратор в предыдущий слой на 10-12 см.
• В промежутке между обработкой бетона не следует держать вибратор на воздухе включенным. Иначе возможен перегрев.
• Следует избегать контакта вибронаконечника с опалубкой и арматурой. Лучше отступать от стен не менее, чем на 7-10 см.
• Инструмент следует периодически подвергать диагностике.

Работа с виброинструментами регламентирована СанПиН 2.2.2.540-96.2.2.2. «Технологические процессы, сырье, материалы и оборудование, рабочий инструмент. Гигиенические требования к ручным инструментам и организации работ. Санитарные правила и нормы».

Выбор оборудования

Если было принято решение приобретать уже готовый вибратор, необходимо учитывать такие факторы:

1. Тип работ, для выполнения которых предполагается использовать устройство. Например, если планируется работать с бетоном, который состоит из комплектующих мелкой фракции, оптимальным вариантом будет приобретение высокочастотного вибратора. Для уплотнения крупнозернистой смеси лучше подойдет низкочастотное оборудование.
2. Размер насадок. Чем шире наконечник, тем большую площадь способен охватывать аппарат.
3. Глубина гибкого вала. Этот показатель имеет непосредственное влияние на глубину захода виброрейки в бетон.
4. Длина вала. Если применяется вал, конструкция которого обладает слишком большой длиной, не исключена возможность понижения прочности бетонной смеси. Кроме этого, длинный вал препятствует максимальному погружению вибратора в бетон.
5. Диаметр рейки. Этот показатель имеет влияние на расстояние, которое сможет захватить вибратор во время работы. Если диаметр слишком большой, оператор будет вынужден погружать устройство большее количество раз.

В процессе эксплуатации вибромашины происходит постоянная подача воздуха, обладающего определенной температурой. Кроме этого, вибраторы зачастую применяются во время возведения конструкций, обладающих большим весом и крупными габаритами.

В результате этого не исключена возможность быстрого износа устройства и нарушения сроков сдачи строительного объекта. Для продления срока работы агрегатов специалисты рекомендуют проводить периодический осмотр вибраторов, а также соблюдать правила работы с ними.

Так как электрический тип аппаратов требует постоянного наличия электрического тока, лучше всего приобретать модели, источником энергии которых является одновременно электрический и бензиновый мотор. Благодаря этому удастся повысить практичность и эффективность вибраторов на несколько порядков.

Стоит также учитывать наличие в сооружении из бетона арматуры. В этом случае оптимальным является применение поверхностного вибратора. Особенность его работы заключается в том, что он не соприкасается с поверхностью арматуры.

Как выбрать плиту

Выбирать оборудование необходимо с учетом специфики и объема работ

Рекомендуется обратить внимание на тип установленного мотора, площадь подошвы, оценить возможности по глубине уплотнения. Вес техники, ее размеры влияют на сложность транспортировки, а на участках со сложной планировкой не обойтись без функции реверса

Только с учетом этих характеристик можно выбрать лучшую трамбовку для решения производственных задач.

Тип двигателя

Техника с электродвигателем отличается отсутствием эмиссии вредных веществ в воздух, низким уровнем шума. Используют оборудование в закрытых помещениях, при небольшом объеме работ на даче, приусадебном участке. Для небольшой строительной бригады лучший выбор бензиновая модель. Оборудование решает любые задачи, легко справляется с уплотнением под фундамент или брусчатку.

Моторы на бензине менее прихотливы к обслуживанию, но нуждаются в качественном топливе. Дизельные виброплиты обеспечивают высокую производительность, но плохо запускаются при отрицательной температуре. Это лучшая техника для масштабного дорожного строительства.

Площадь подошвы

Влияет на производительность – чем больше размеры, тем быстрее техника справляется с поставленными строителями задачами. Важные особенности – увеличение габаритов приводит к возрастанию массы платформы. Для эффективной работы требуется мощный мотор, что приводит к увеличению стоимости.

При размерах 50х50 см вибротрамбовка легко справится с уплотнением больших по площади участков, но с такой техникой сложно на узких садовых дорожках. Для траншей, на дачных участках лучше выбрать модель с подошвой 40х40 см.

Вес и глубина уплотнения

Для укладки брусчатки на тротуары и садовые дорожки достаточно машины с глубиной трамбования 15 см и весом не более 75-80 кг. При обустройстве приусадебного участка по проекту ландшафтного дизайнера лучше использовать технику с массой до 90-95 кг. Это оборудование уплотняет грунт на 20-25 см, одинаково эффективно работает с асфальтом и сыпучими материалами.

При строительстве частных домов, мощении тротуаров в муниципальных масштабах рекомендуются машины в 120-140 кг и уплотнением до 300 мм. На участках со сложным вязким грунтом, глиной требуется более тяжелая техника. Дорожные строители используют асфальтоукладчики, но там, где эта спецтехника не может маневрировать, применяются вибротрамбовки – 250-400 кг, уплотняющие грунт на 450-500 мм.

Вес машинки

Играет роль при транспортировке, разгрузке. Технику в 40-60 кг можно перевозить в багажнике автомобиля, разгружать в одиночку. Модели свыше 80 кг перевозят в грузовиках, разгружают с помощью крановых установок.

Наличие реверса

Задний ход увеличивает производительность труда, улучшает маневренность. Это оборудование незаменимо в стесненном пространстве, на участках со сложной планировкой. Реверс увеличивает цену оборудования. Если приобретается техника для работ на открытых пространствах, то можно обойтись без заднего хода.

Обзор виброуплотнителей

Строители чаще всего отдают предпочтение следующим моделям:

Sturm CV7120

Этот вибратор отличается долговечностью и высокой надежностью. Хоть портативная установка и производится в Китае, она поступает в продажу под брендом немецкой компании, которая хорошо зарекомендовала себя на нашем рынке.

Глубинный вибратор Sturm CV7120 оснащен гибким валом, поэтому его удобно использовать при уплотнении бетона для ЖБ стен, подвалов и колонн.

Мощность агрегата 2000 Вт, частота вибраций 18 000 виб/мин. При этом весит оборудование чуть больше 5 кг.

Совет! Если ваш выбор пал именно на эту модель, то лучше сразу купить запасной вал с булавой, так как найти их у других поставщиков будет сложно.

Стоимость Sturm CV7120 составляет от 14 000 рублей.

Hervisa Runner Plus 52

Еще один компактный уплотнитель для бетона относится к категории профессионального глубинного оборудования. Производятся эти агрегаты испанским производителем с одноименным названием, который занимается изготовлением вибрационного оборудования уже более 30 лет.

Главный плюс Hervisa – это наличие преобразователя напряжения и надежная защита от скачков напряжения и перегрева. При этом вибратор весом порядка 17 кг способен обработать до 40 м3 всего за 1 час. Кроме этого агрегат оборудован надежным приводом и гибким валом.

Мощность оборудования составляет 1500 Вт при частоте вибраций 12 000 виб/мин. Стоит агрегат порядка 109 000 рублей.

Красный Маяк ИВ-98Е

Тем, кто предпочитает оборудование от российских производителей, стоит приобрести площадочную модель Красный Маяк ИВ-98Е. Данный агрегат можно закрепить как на опалубке, так и на плите, чтобы получить поверхностный вибратор.

Весит Красный Маяк 22,5 кг, однако при этом он отличается компактными размерами. Двигатель, вал и дебалансы агрегата защищены прочным металлическим корпусом.

Красный Маяк можно использовать не только для уплотнения растворов, но и для изготовления вибростолов и прочего оборудования.

Вибратор отличается довольно маленькой мощностью 900 Вт при частоте вибраций 3000 виб/мин. Стоит агрегат порядка 10 500 рублей.

Также положительными отзывами могут похвастаться такие модели, как Wacker Neuson AR 36/3/230 стоимостью около 20 000 рублей, Калибр ВЭР 1500 (от 3000 рублей), Makita BVR450Z (13 500 рублей) и Grost VGB 4000 W (от 17 000 рублей).

Перед началом использования оборудования необходимо учесть разницу объема смеси до уплотнения и после.
