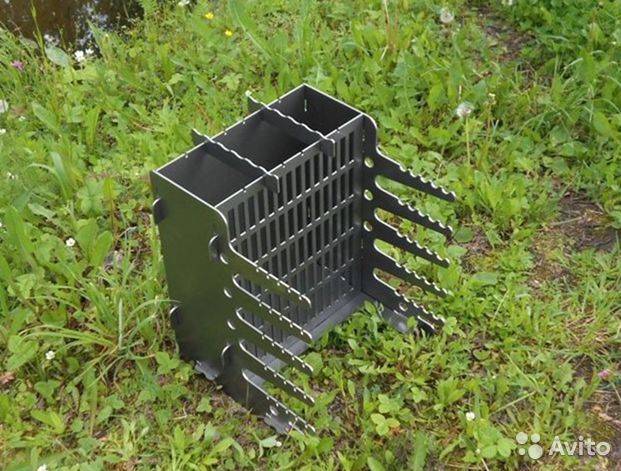

Вертикальный мангал для шашлыка своими руками

Преимущества вертикального мангала

Кронштейны расположены так, чтобы продукты при готовке можно было перемещать ближе к углям или дальше Вертикальный круговой мангал по сравнению с горизонтальными аналогами имеет следующие преимущества:

• Емкость. В среднем она выше в 2-4 раза при одинаковом весе и размерах.
• Безопасность. Контакт дыма с едой отсутствует, она защищена от попадания канцерогенных веществ.
• Функциональность. Одновременно можно приготовить рыбу, овощи, свинину, птицу. Они не будут соприкасаться, перебивая запах друг друга.
• Практичность. Кронштейны устроены так, что продукты перемещаются ближе или дальше к углям, что способствует достижению лучшего результата.

Сделать металлический мангал вертикального типа можно самостоятельно, без специальных навыков и инструментов.

Инструкция по самостоятельному изготовлению

Рассмотрим процесс сборки мангала из металла. Для изготовления простой модели нужен минимум материалов и инструментов.

Инструменты и материалы

Листы металла толщиной 5 мм для днища и 3 мм для стенок

Стальные трубы для изготовления опор

Металлический уголок на 20 мм для оформления бортиков (можно также усилить соединение днища и бортиков)

Болгарка с отрезным кругом

Сварочный инвертер с набором электродов

Лопата или бур для изготовления гнезд под опоры

Рубероид, битумная мастика для гильзования гнезд и нанесения защитного покрытия на опоры

Защитная краска для нанесения на мангал

Мнение эксперта
Валерий Гармаш
Шеф повар ресторана “Grill House”, гриллер

Как правило, для покраски используют термостойкую краску черного цвета, чтобы обгоревшие бортики не выделялись и не создавали контраст с основным покрытием.

Пошаговая инструкция

Мы покажем, как самостоятельно собрать простой мангал. Его конструкция настолько проста, что изготовить его сможет любой начинающий мастер.

Для этого на металлобазе был куплен лист металла толщиной 2 мм. Мы советуем для мангала использовать металл толщиной не менее 3 мм.

Так как этот мангал (в нашем примере) будет использоваться не очень часто, то металла толщиной 2 мм нам вполне хватит. Перед началом работы для удобства составили небольшую схему раскроя.

Для получения ровного реза в качестве направляющей шины, можно закрепить обычную железную полосу.

При работе не забывайте использовать соответствующие средства защиты.

За счет своей конструкции самодельные струбцины очень помогают в работе.

Когда все панели нарезаны, самое время заняться сверлением отверстий. Для пробы решили заказать комплект ступенчатых сверл.

Оптимальная высота бортов мангала 150 мм. Ряд отверстий находится на высоте 50 мм от основания. Шаг отверстий 60 мм. Диаметр 12.4 мм.

Первое впечатление от этих сверл пока положительные. Стружка, как положено, выходит из отверстия целыми ленточкам. С помощью зенковки убираю заусенцы.

Углубление под шампуры располагаем также с шагом 60 мм.

Боковины лучше всего обрабатывать пакетом, предварительно сжав струбцинами.

Когда все детали готовы можно переходить к сварке.

Для фиксации деталей очень удобно использовать магнитные уголки.

Собираем короб на прихватки.

Теперь можно обваривать.

Проваривать полностью все швы не обязательно. Нам лишь хотелось лишний раз попрактиковаться в сварке. Сбиваем шлак и зачищаем сварные швы.

Из 10 квадрата мы делаем ручки для удобной переноски.

Ножки мангала мы изготовим из 15 профильной трубы, длина их будет 80 см. Торцуем заготовки с помощью аккумуляторной дисковой пилы.

Получить настолько ровный рез обычной болгаркой будет непросто.

Крепиться ножки будут посредством болтов М6.

При необходимости это позволит хранить и транспортировать мангал в сложенном виде.

Для крепления ножек удобнее всего использовать гайку-барашек.

При приготовлении шашлыка дополнительная рабочая поверхность никогда не бывает лишней. Из 10 квадрата арматуры на скорую руку было сварена небольшая полочка. Устанавливается она одним движением в два отрезка 15 профтрубы.

Мангал получился очень прочный и достаточно устойчивый. Его размеры следующие: высота 80 см, длина 50 см, ширина 30 см, глубина 15 см.

При первом розжиге в течение 15 минут происходит обжиг краски, и она набирает полную механическую прочность.

Мангал получился очень удачным. Конструкция его настолько простая, что изготовить такой мангал, сможет, даже начинающий сварщик.

Иногда над мангалом устанавливают тент или навес, чтобы защитить жаровню от дождя. Также мангал можно покрасить термоустойчивой краской для защиты от коррозии.

Преимущества вертикального мангала

Такое приспособление для готовки мяса, по сравнению с обычным мангалом, обладает рядом преимуществ:

• Экологичность — мясо находится в стороне от огня и топлива, на него попадает дым. Эффективность приготовления будет высокой, даже если угля не будет много. Прожарка осуществляется за счет тепла от нагретого кожуха и дыма.
• Вместительность — шампуры в такой конструкции можно разместить сразу с нескольких ее сторон. Если жаровня крупногабаритная, то в ней можно приготовить порядка 7 кг мяса.
• Универсальность использования — вы сможете одновременно готовить мясо, рыбу и овощи, разместив их с разных сторон.
• Уникальная конструкция — на пластинах, которые держат шампуры, есть специальные зазубрины, которые позволяют передвигать мясо или ближе, или дальше.
• Безопасность — мясо отделено от углей с помощью специальных решеток, что сводит к нулю риск возгорания стоящих рядом предметов.

Чертежи и инструкция по изготовлению своими руками

Рассмотрим простейший вариант вертикального мангала, который можно сделать своими руками. Ниже мы приложим подробную инструкцию. Построить её самостоятельно под силу любому, даже новичку. Однако будет намного проще тем, кто уже умеет обрабатывать металлические изделия.

Перед работой предварительно нужно подготовить необходимые материалы и инструменты:

Листы стали

Стальная сетка

Труба либо арматура (уголки)

Болгарка

Сварочный аппарат и электроды

Можно применить практически любой оставшийся от других работ металл. В качестве дополнительных элементов пригодятся предметы для специального декора, имеющиеся под рукой части фурнитуры. К примеру, для компактных вариантов мангала делаются ручки.

В качестве строительного материала подойдёт даже использованный ранее металл — не обязательно закупать новый.

Ниже мы приводим варианты немного отличающиеся по конструкции:

Варианты чертежей

Наш мангал будет немного других размеров, но принципиально мало отличаться. Теперь можно приступать!

Сначала нужно вырезать 2 пластинки-заготовки одинакового размера.

Далее отпилим 8 заготовок двух разных размеров из профильной трубы 15×15.

Собираем из них 2 рамки, затем свариваем их. Для удобства сварки приставим детали друг к другу и закрепим их фиксаторами. Приварим по краям, переворачивая заготовку. Отшлифуем возникшие неровности пилой.

Когда они будут готовы, подгоним под них 2 кусочка ПВЛ листа: вставим внутрь рамки, сделаем маркером разметку, отпилим и приварим.

Заготовим 12-15 деталей из квадрата 10×10 и две — из того же профиля 15×15.

Соберём всё, как одну конструкцию — получится небольшой ящик.

В итоге должно получиться примерно 15 перегородок.

В заготовленных  сначала пластинах сделаем несколько отверстий. Для удобства наклеим на них шаблон, на котором размечены места для сверления. Каждая заготовка будет содержать 6 отверстий по обеим сторонам.

Закрепим их по бокам ящика, закручивая шурупы удобным способом. Снизу (у дна) пластины должны выступать на одинаковое расстояние — это ножки будущего мангала.

Аналогичным образом сделать дно.

Ящик полностью готов.

Приступим к изготовлению самых сложных деталей.

Шаблоны выполняются по эскизу. Всего таких заготовок будет 12 штук.

Сделаем разметку на листе металла, наклеив на него образец.

Прижмем материал к рабочей поверхности.

Аккуратно отпилим по контуру шаблона циркулярной пилой.

Выложим получившиеся заготовки по две. Должно получиться 6 пар.

Фиксируя любым удобным инструментом каждую пару, проделываем дрелью по 2 отверстия на широком конце и боковой части.

По мере готовности зажимаем изделия, используя тиски, и обрабатываем напильником острые и неровные края, делая их скруглёнными, гладкими.

В конце обработки детали должны выглядеть следующим образом:

Настала очередь для поддона.

Он изготавливается путём простой сварки деталей, а затем вставляется внутрь ящика через нижнее отверстие. Главное — точно рассчитать все размеры.

К поддону приделывается ручка. Сам мангал окрашивается в любой цвет.

В боковые отверстия изнутри вставляются шурупы. На них надеваются заготовленные детали.

Конструкция фиксируется винтами снаружи. Получаются держатели для шампуров — по три с каждой стороны.

Мангал готов. Он получился полуразборный: с него снимаются держатели шампуров. Сейчас они держатся на винтах M6, зафиксированы небольшими стопорами. Также есть 2 выступа по обе стороны мангала, необходимые для его переноски.

Для транспортировки дополнительно делается ручка. Лучше, если она будет раскладная. Её концы зацепляются за вышеупомянутые выступы. С помощью такой портативной переноски можно легко и быстро транспортировать мангал.

После перемещения она снова складывается, убирается обратно в нижний ящик, куда, кстати, можно убирать все остальные детали. Однако, когда мангал находится в рабочем состоянии, ящик используется исключительно для сбора золы.

Таким образом, вертикальные мангалы удобны, помогают сохранить здоровье, получить безопасное, не пропитанное канцерогенами мясо. Какой вид подходит лучше всего — решает каждый сам, исходя из своих запросов и потребностей. При необходимости будет нетрудно изделие изготовить или заказать.

Конструкция

Особенность вертикального мангала заключается в расположении шампуров не над источником тепла, а по бокам от него. Обычно такая жаровня имеет форму колодца, в который забрасываются угли или дрова. Боковые стенки изделия немного отходят в стороны, и на них сделаны крепления для шампуров. Внутри располагаются решетчатые перегородки, защищающие мясо от прямого контакта с топливом.

В зависимости от размера и конфигурации мангала одновременно можно жарить до 24 шампуров — в разы больше, чем при традиционном расположении.

Кроме того, непосредственно над жаровней можно дополнительно установить решетку для приготовления блюд в казанке или кастрюле.

Дно мангала изготавливают в виде сетки, на которую укладывают бревна. Ячейки делают такого размера, чтобы угли оставались на месте, а зола падала. В тех частях, где готовится мясо, внизу устанавливают поддоны для жира.

Принцип работы

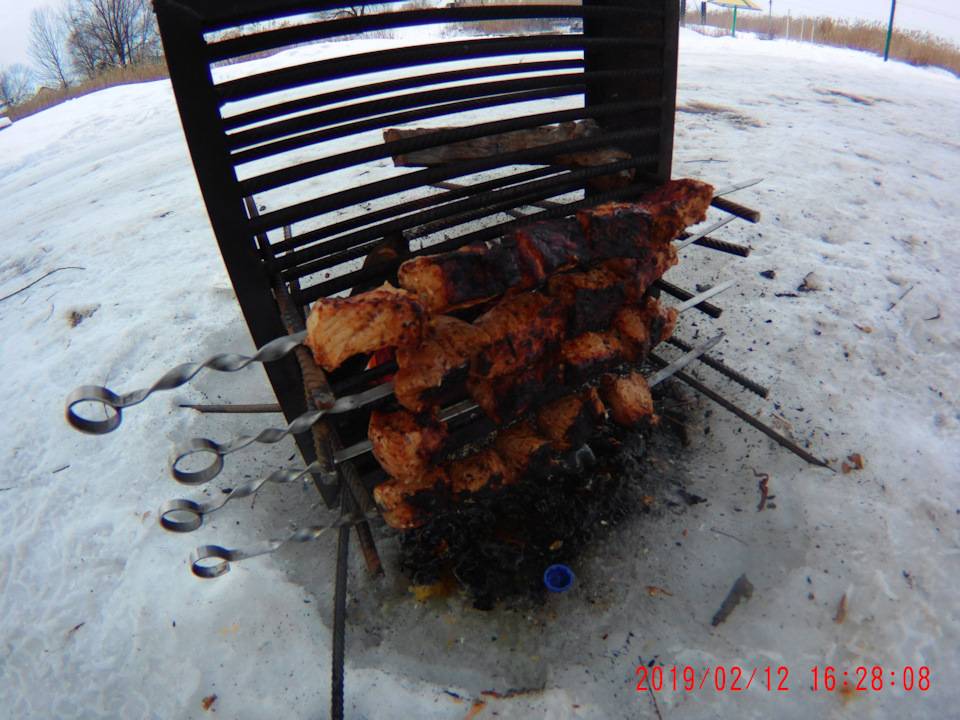

Каждый вид вертикального мангала работает по единому принципу: снизу, как обычно, выходит огонь, а с каждого бока от него закрепляются шампуры. Зрительно подобные жаровни по форме напоминают колодцы с тлеющими внизу угольными остатками. Их окружает стальной кожух.

Томление шашлыка до полного приготовления происходит внутри конструкции такой формы. Функция перегородок, располагающихся в колодце, — не подпускать канцерогенный дым близко к пище. Помимо того, поверх открытого огня закрепляется дополнительная решётка, на которую ставят что-нибудь для варки, к примеру, плов.

Принцип функционирования вертикального мангала следующий. Сначала работают с топливников, где разжигается огонь, куда затем кладутся дрова.

Дальше ждут, пока дерево истлеет до углей, после чего проверяют, насколько хорошо прогрет корпус: дотрагиваются рукой до его стенок. Если чувствуется определенное исходящее тепло, то мангал готов к работе. Тут нужен определенный опыт.

Далее следует установка шампуров, на которые предварительно нанизывается мясо или овощи.

Мнение эксперта

Валерий Гармаш

Шеф повар ресторана «Grill House», гриллер

Стоит обратить особое внимание: углы мангалов имеют более низкую температуру, а значит, именно там стоит располагать еду, которая приготавливается более быстро (к примеру, овощи). Шампур, расположенный в одной плоскости по отношению к раскалённым углям, позволяет подрумянивать мясные изделия с обеих сторон: где идёт жар и обратной ей

Противоположная сторона греется горячей металлической стенкой мангала и нагретым изнутри воздухом

Шампур, расположенный в одной плоскости по отношению к раскалённым углям, позволяет подрумянивать мясные изделия с обеих сторон: где идёт жар и обратной ей. Противоположная сторона греется горячей металлической стенкой мангала и нагретым изнутри воздухом.

Особенности конструкции

Уже давно не удивить любителей шашлыков традиционными барбекюшницами. Но недавно появилось новое чудо техники, которое сразу же привлекло к себе немало внимания. Конструкция его немного отличается от классического исполнения, так как шампура располагаются не сверху жаровни, а по бокам.

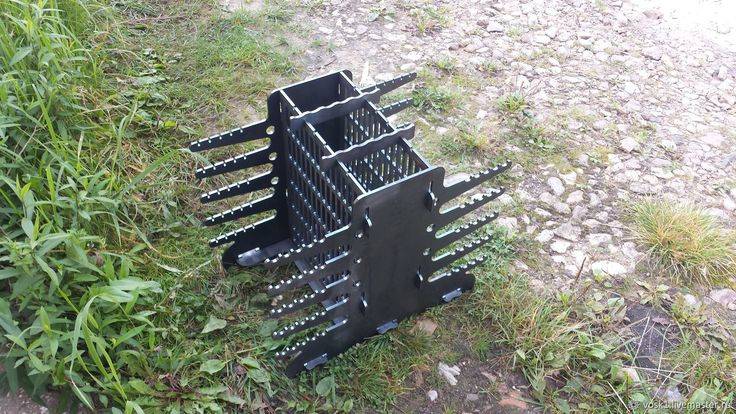

Конструкция для шашлыка немного видоизменена. В середине металлического короба находится конусообразная сетка, в которой растапливаются дрова или угли.

В боковых пластинах мангала сделаны прорези. В них вставляются шампура острым концом вниз. Даже не большая площадь такого мангала позволит разместить до 24 шампуров. Ведь прорези сделаны со всех сторон. Обычно конструкция имеет квадратную форму.

Плюсы у подобного приспособления для приготовления мяса довольно много:

Экологичность. Мясо располагается не над углями, а по бокам от них

Это максимально исключает возможность попадания канцерогенов из дыма в продукт, что очень ценится людьми, уделяющих внимание здоровой пище;
Возможность приготовить за один раз большое количество мяса. Благодаря тому, что шампура могут быть расположены со всех сторон, их количество резко увеличивается;
Благодаря нескольким зонам нагрева есть возможность готовить разные виды продуктов (овощи, рыбу, мясо);
Компактность и возможность транспортировки;
Безопасность

Благодаря тому, что угли находятся в сетке, минимизируется риск получить ожог во время приготовления блюда.

Сетка, расположенная внутри инновационной конструкции, имеет довольно большие ячейки, в результате чего зола свободно опадает вниз. Благодаря этому нет проблем с очисткой и уходом за мангалом. Кроме того, современные приборы подобного типа имеют поддон, на который стекает весь жир.

Вертикальные мангалы имеют качественное покрытие, термоустойчивой краской. Благодаря этому внешний вид конструкции длительное время имеет привлекательный вид и прекрасно вписывается в ландшафтный дизайн дачи и сада.

Как сделать вертикальный мангал из металла

Проект открытого мангала Начальным этапом работы является проектирование. Чтобы сделать хороший вертикальный мангал, чертеж нужно выполнить грамотный и подробный. На основе плана составляется смета и проводится расчет материалов.

Список инструментов:

• болгарка;
• уровень;
• сварка;
• дрель;
• рулетка;
• угольник;
• плоскогубцы;
• гаечные ключи;
• отвертки.

Для вертикального мангала потребуется просечка Перечень материалов:

• листовая сталь, лучше нержавейка или огнеупорный сплав;
• профильная труба 20х40 мм:
• уголок 30х30 мм;
• просечка;
• электроды;
• болты с гайками;
• малярная кисть;
• огнеупорная краска.

Для монтажа стационарного сооружения дополнительно потребуется бетон, тротуарная плитка и арматура.

Подготовка материалов

Делать мангал следует в такой последовательности:

1. Разложить на ровной поверхности железо, провести разметку в соответствии со схемами. Перепроверить точность нанесения линий.
2. Раскроить листы и просечку, нарезать заготовки для стен и дна. Делать это лучше болгаркой, сначала тонкими дисками, а затем шлифовальными для выравнивания краев и удаления заусенец.
3. Собрать сетку. В зависимости от наличия инструментов и навыками работы с ними это делается сваркой или уголками на болтах.
4. Присоединить топку к днищу, в котором предварительно сделано отверстие для пепла. Здесь тоже выбирается удобный способ.
5. Собрать стенки кожуха. Обработать стыки, если использовалась сварка. По краям приделать уголки, которые будут использоваться в качестве подвесов для шампуров.
6. Состыковать модули днища и кожуха. Сточить выступающие части, зашлифовать углы.
7. Собрать опорную систему. Это могут быть закрепленные на корпусе ножки или рама, на которую устанавливается чаша в сборе. Второй вариант дает возможность снятия мангала и его замены после износа.
8. Прикрепить к изделию фрагменты декора. Для фиксации можно использовать сварку, болты, заклепки.

В заключение сооружение нужно очистить от грязи, ржавчины и окалины, после чего обработать грунтовкой и покрасить.

Особенности мангалов с крышкой

Эти конструкции примечательны благодаря ряду преимуществ. Рассмотрим их подробнее.

1. Жаровня легко превращается в коптильню. Продукты, приготовленные методом горячего копчения, помогут расширить домашнее меню.

2. Мангал можно использовать как гриль. Достаточно разместить решетку для жарки продуктов.

3. Меньше риска получить горелое мясо. Если боитесь не угадать со степенью прожарки шашлыка, задайте корочку на открытом огне, после чего оставьте мясо запекаться в мангале под крышкой. Так оно останется сочным и не подгорит.
4. Можно готовить блюда, требующие постоянного, но слабого подогрева, томить продукты под крышкой или дольше сохранить их теплыми.
5. Возможность экономить угли. Если у жаровни нет продувных отверстий (колосников), топливо легко потушить, просто плотно закрыв крышку. Без кислорода угли перестанут гореть сами, не нужно будет тушить их водой и затем просушивать. Особенно это актуально при использовании специальных угольных брикетов.
6. Защита топлива и еды от осадков. В случаях, когда над жаровней нет специального навеса, можно пожарить мясо, рыбу или овощи на мангале под крышкой, если погода начала портиться.
7. Возможность контролировать температуру внутри жаровни. Особенно, если в крышке установлен термометр, а по бокам есть заслонки для регулировки подачи воздуха.

Что представляет собой вертикальный мангал

Вертикальный мангал Конструкция вертикального типа отличается от классической тем, что прямой контакт дыма и мяса отсутствует. Приготовление осуществляется за счет исходящего от топлива жара, а продукты горения удаляются отдельно.

Типы жаровень:

• Боковые. Топочная камера располагается вдоль стены, а напротив нее крепятся нанизанные на шампуры продукты.

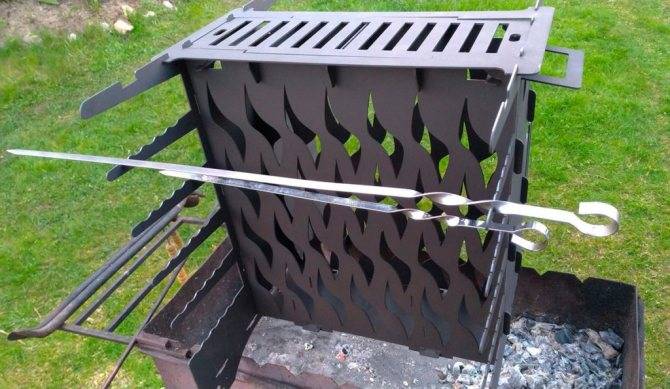

• Центральные. Цилиндр или прямоугольник из стальной сетки крепится по геометрической середине корпуса к его днищу. На внутренние стенки устанавливаются крепления для укладки или подвешивания шампуров.

Варианты и размещения шампуров:

• Горизонтальное. Как правило, применяется для изделий с боковым очагом. Шампуры укладываются на вырезы выступающих стенок и периодически прокручиваются и меняются местами.
• Вертикальное. Данный способ применяется в сооружениях с вертикальной ориентацией. Прутья подвешиваются в прорези, сделанные на карнизах по верху стенок.

Классификация мангалов

Изначально мангал представлял собой толстостенную жаровню из обожженной глины, позже из меди сложной конфигурации:

• овальная форма с широкими бортами;
• приплюснутая крышка для подогрева сковород, горшков с пищей;
• небольшие ножки и ручки для переноски на торцевых стенках;
• мясо обжаривалось кусками, нанизанными на шампуры;
• в настольных модификациях ножки были укороченными, форма жаровни изменялась на круглую, вместо шампуров использовалась решетка.

В настоящее время мангал сделанный своими руками изготавливают из чугуна (стационарные модификации) или толстостенной листовой стали (походный и переносной вариант). Мангал применялся восточными народностями, и обозначал именно жаровню. На американском континенте и в Европе использовался аналог мангала – барбекю. Однако это понятие было гораздо шире:

• этим термином называлось оборудование для быстрого приготовления мяса (решетка и жаровня);
• организация досуга и загородного пикника называлась аналогичным образом;
• даже блюда и соусы для них имели полное право называться барбекю.

Внимание: Сегодня мангалы и барбекю практически не различаются, так как на жаровнях в принципе можно приготовить мясо и на решетке, и на шампурах, за редким исключением

Из каких материалов изготавливаются?

Перед тем как сделать мангал собственными силами, необходимо выбрать материал жаровни:

• листовая сталь – черная или нержавеющая, желательно от 4 мм толщиной;
• чугун – специальные колосниковые решетки для установки в металлический или кирпичный стационарный мангал;
• кирпич – если очаг используется периодически, достаточно рядового или облицовочного глиняного, керамического кирпича, для частой эксплуатации лучше выложить внутреннюю часть топочной камеры огнеупорным кирпичом.

Жаровня удобнее в использовании, когда верхний бортик отстоит от земли на высоту 0,8 – 1,2 м (в идеале – находится на уровне опущенных кистей рук повара). Поэтому переносные и стационарные модификации оснащаются ножками.
Их можно сделать из металлопроката (уголок, профильная труба), выложить из кирпича или приспособить для этих целей готовое изделие (столешница старинной швейной машинки, литая этажерка, журнальный столик).

Отлично подходят для опорного узла мангала кованые элементы и, даже 100 – 200-литровые бочки, в верхней части которых вырезается посадочная поверхность под конкретную конфигурацию жаровни.
Сам очаг с углями также можно изготовить из б/у изделий:

• бочка 200 литров или пропановый баллон;
• кусок толстостенной трубы большого диаметра (устанавливается лежа или на торец заготовки);
• диск грузового авто или барабан стиральной машины;
• чугунная столешница швейной машины или чаша ванны.

Навесы, позволяющие дожарить шашлык/барбекю при внезапном дожде, изготавливаются из негорючих материалов (профлист, металлочерепица). Навесные полки выгибаются и свариваются из листовой стали. В большинстве случаев дополнительными функциями оборудуются только стационарные мангалы, ими являются разделочные столы и мойки, дымоходы и ниши для хранения дров.

Режимы эксплуатации

Начиная изготовление мангала своими силами, следует четко представлять эксплуатационный режим жаровни:

1. на участке загородного, садового/дачного дома лучше сооружать стационарный очаг в зоне отдыха/барбекю или внутри беседки;
2. любителям отдыха на природе проще использовать разборные или раскладные варианты жаровни;
3. походный мангал из кирпичей выручит один раз, но возить камни с собой постоянно крайне неудобно.

От непогоды жаровня защищается съемной или откидной крышкой и козырьком/навесом. Дымоход, столешница для разделки и мойка значительно повышают качество обслуживания мангала. Ниша, варочная поверхность и навесные полки резко повышают функциональность стационарного очага.

Что представляет собой вертикальный мангал

Вертикальный мангал Конструкция вертикального типа отличается от классической тем, что прямой контакт дыма и мяса отсутствует. Приготовление осуществляется за счет исходящего от топлива жара, а продукты горения удаляются отдельно.

Типы жаровень:

• Боковые. Топочная камера располагается вдоль стены, а напротив нее крепятся нанизанные на шампуры продукты.
• Центральные. Цилиндр или прямоугольник из стальной сетки крепится по геометрической середине корпуса к его днищу. На внутренние стенки устанавливаются крепления для укладки или подвешивания шампуров.

Варианты и размещения шампуров:

• Горизонтальное. Как правило, применяется для изделий с боковым очагом. Шампуры укладываются на вырезы выступающих стенок и периодически прокручиваются и меняются местами.
• Вертикальное. Данный способ применяется в сооружениях с вертикальной ориентацией. Прутья подвешиваются в прорези, сделанные на карнизах по верху стенок.

Основные этапы изготовления любого мангала и советы специалистов

В создании своими руками любого мангала из металла основные моменты — выбор материала, модели и размеров будущей конструкции. По советам опытных мастеров, металл следует выбирать не тонкий, не менее 4 мм шириной, лучше больше. Есть конструкции, которые выполнены из 8 мм. Их сложно распиливать, но результат будет достойным, такой мангал прослужит очень долго.

Размеры конструкции каждый может определить для себя самостоятельно, в зависимости от своих нужд

Важно только вырезать детали по выбранной схеме и лучше предварительно начертить собственный чертеж со своими габаритами

Чаще всего можно встретить мангал прямоугольной формы. Он может быть на высоких ножках или без них, складным или стационарным.

Иногда делают мангалы с трубой. Для этого следует подготовить чертеж боковин по определенной выкройке. Бывают мангалы в виде баллона, они позволяют закоптить мясо.

Мангалы с местом для чаш или казанов делаются по более сложным чертежам. Все они приведены далее на фото.​

Если в работе над мангалом выбран очень толстый металл, и распилить его своими руками нет технической возможности, можно обратиться в любую мастерскую со схемой и размерами, чтобы выпилить детали, а после приступать к самостоятельной сборке.

Далее следует соблюдать очередность действий:

1. Вырезать детали короба или основной части.
2. Проделать все отверстия, запланированные по модели.
3. Сварить короб.
4. Вырезать по размерам станину, если требует модель. Сварить.
5. Приварить ручки при необходимости.
6. Можно покрасить конструкцию.

С покраской специалисты расходятся во мнении. Некоторые советуют покрыть краской или любым составом от коррозии металла. Другие говорят о том, что даже любая термостойкая краска облезет после нескольких использований.

После сборки конструкции важно обработать металл по всей поверхности щеткой, которая надевается на болгарку. Это уберет все шероховатости и придаст законченный вид конструкции

Мастерим стационарные модели

Есть несколько способов. Они не очень сильно отличаются, но все-таки разница есть.

Способ первый: с минимумом сварных швов

Его можно использовать если у вас есть достаточно большой кусок металла, на котором поместится вся «развертка». В этом случае размечаете все выясненные выше размеры, вырезаете «лишние» углы. Потом места сгиба аккуратно подрезаете болгаркой: легче будет сгибать.

Далее, начинаем работать сварочным аппаратом. Для сварки металла 2-3 мм лучше всего подходит инверторные сварочные аппараты. Наверное, мангал — лучшее изделие для начинающего сварщика. Тут не нужна герметичность швов. Дырки даже приветствуются — через них будет поступать воздух для горения. Наложив четыре шва, получаем готовый короб мангала.

Если металл использован тонкий — 1,5-2 мм, дно и стенки может выгнуть. Чтобы этого не произошло, их можно усилить уголком или профильной трубой.

Далее осталось приварить только ножки. Они могут быть из уголков, или труб. Варианты разные, но оба можно использовать. Как приварить к металлическому мангалу ножки из труб смотрите на фото. Кстати, по такому же принципу можно сделать ножки у разборного мангала — подобрать диаметры так, чтобы они плотно входили. Или приварить ко дну гайки, а на гладкой арматуре соответствующего диаметра нарезать резьбу.

Еще один способ сделать ножки из уголков или профильной трубы. Тут все еще проще: привариваете в углах.

Способ второй: сварки много

Этот случай вам подходит, если у вас есть металл, но он в наличии небольшими кусками. Тогда просто нарезаете необходимые заготовки, а потом их свариваете. В этом случае, конечно, накладывать сварные швы нужно более качественно: их протяженность гораздо больше.

После того как короб собран, остается приварить ножки. Тут никаких отличий нет. Несколько вариантов описано выше.

Способ третий: на каркасе из уголков

От второго варианта отличается последовательность действий. Возможно, это более правильный способ: тут есть каркас, который не даст металлу выгнуться. Вообще, такой самодельный мангал получается более прочным. После последовательность работы такая:

• свариваете каркас из уголков (на фото слева) или профильной трубы (на фото справа)
• к нему привариваете дно, и после — стенки.

Ну, и если делаете мангал для себя, своими руками, может имеет смысл предусмотреть для комфорта столешницу и/или раму для укладки шампуров, как на фото ниже. Жаровня по верхнему краю усилена профильной трубой. Усиление сварено так, чтобы можно было вставлять «дополнения». Так что и столик и подставка под шампура — может вставляться или нет по желанию.

А для тех, кто любит все делать основательно, есть идея железного мангала под навесом. Замечательно сделано. Такой металлический мангал с крышей своими руками сделал начинающий сварщик. Этот проект он использовал для тренировки: учился варить инверторной сваркой. Очень хорошая идея, да и исполнение неплохое.

https://youtube.com/watch?v=9nkta7qtpFk
