Как сделать своими руками
Одна из особенностей таких улиток – различный ценовой диапазон. Минимальная цена вытяжки улитки будет составлять около 3 тысяч, но такие приборы, как правило, не сильно мощные и весьма ограничены в размерах. Средняя цена качественного агрегата будет превышать 20 тысяч рублей.
Поэтому для бытовых нужд целесообразнее изготовить самодельную улитку для вытяжки. Стандартная конструкция такого корпуса будет состоять из двух частей: в одной зоне разместится двигатель, в другой – продувные лопасти .
Корпус для улитки можно приобрести в строительных магазинах. Если вы собрались изготавливать его собственноручно – заранее приобретите мотор и прочие детали, так как размеры придется подгонять. Корпус лучше изготовить из металлов (например, алюминия и стали). Пластик будет менее стойким к механическим повреждениям, а дерево быстро загорится в случае неисправностей.
Вентилятор в такой системе будет работать на большой скорости. Поэтому неправильное конструирование вытяжки может иметь плохие последствия. Проверьте качество и надежность не только самой основы и крепительных механизмов, но и двигателя, рабочего колеса и вентилятора.
Размеры вентилятора подбираются с учетом площади и степени загрязненности помещения. Промышленные образцы имеют большие размеры.
Важно! При монтаже двигателя внутрь короба такой вытяжки проследите, чтобы конструкция включала охлаждающие отверстия. Высокая температурная нагрузка на систему может привести к взрыву
Особое внимание уделите выбору внутренних материалов. На работу вентилятора могут повлиять не только температуры, но и мощность потоков воздуха, количество мусора и пыли. При всасывании воздуха с крупными примесями могут повредиться лопасти вращательного колеса
А для того, чтобы тщательно очистить воздух, агрегат должен работать на большой скорости и под высоким давлением – это создает дополнительную нагрузку на всю внутреннюю конструкцию. Поэтому лучше выбирать детали из прочных материалов, например, стали или алюминия
При всасывании воздуха с крупными примесями могут повредиться лопасти вращательного колеса. А для того, чтобы тщательно очистить воздух, агрегат должен работать на большой скорости и под высоким давлением – это создает дополнительную нагрузку на всю внутреннюю конструкцию. Поэтому лучше выбирать детали из прочных материалов, например, стали или алюминия
- правильно выбирайте размер и мощность двигателя : учитывайте предельную нагрузку на конструкцию, а также необходимую скорость работы вытяжки;
- монтируя такую систему вертикально, тщательно проверьте надежность крепления вентилятора и колеса : при стремительных потоках воздуха они могут соскочить или изменить свое месторасположение;
- материалы, соседствующие с такой вытяжкой, должны быть огнеупорными , как и все детали, используемые при ее сборке;
- соблюдайте пропорции между отдельными зонами вытяжки : в стандартных моделях, предлагаемых в магазинах, учтено оптимальное соотношение длины и ширины конструкции;
- если вы не уверены в том, что собранная вытяжка безопасна – обратитесь к специалистам, которые проверят ее исправность .
Обратите внимание, что вытяжки-улитки редко используются в жилых комнатах. Во-первых, они занимают много места, а во-вторых, в помещениях наподобие кухни потоки загрязненного воздуха могут иметь разную направленность, поэтому лучше всего монтировать такую вытяжку в вентиляционной шахте, где концентрируется весь воздух, поступающий из квартиры. Важную роль в жилых комнатах будет играть и дизайн таких конструкций, а он не отличается разнообразием и не всегда гармонирует с интерьером
Важную роль в жилых комнатах будет играть и дизайн таких конструкций, а он не отличается разнообразием и не всегда гармонирует с интерьером.
Совет:
при размещении такой вытяжки в открытых условиях (на улице) убедитесь, что погодные условия не повлияют на ее функциональность.
Вентиляционные вытяжки-улитки можно использовать не только для очистки воздуха
. В бытовых условиях они отличносправятся с отоплением помещения, а также повлияют на влажность в комнате .
Пример конструирования вытяжки-улитки смотрите в прикрепленном видео.
Создание воздушного потока с высокой плотностью возможно несколькими способами. Одним из эффективных является вентилятор радиального типа или «улитка». Он отличается от других не только формой, но и принципом работы.
Типы вентиляторов
Для того, чтобы правильно выбрать комнатный вентилятор, необходимо разобраться с видами устройств. Итак, эти бытовые электроприборы для дома могут быть следующими:
- настольные;
- напольные;
- канальные;
- потолочные;
- настенные.
Также вентиляторы могут отличаться по конструкции (для дома чаще всего выбирают осевые и тангенциальные модели, для производства – радиальные (центробежные) приборы), по способу закрепления и уровням защиты. Однако, для выбора комнатных устройств, эти технические характеристики практически не имеют никакого значения, поэтому мы не будем на них останавливаться подробно.
Если Вы хотите выбрать вентилятор для жилой комнаты в доме или квартире, следует приобрести напольный, настольный или потолочный вариант. Настольные и потолочные модели бывают только осевыми, а напольные изделия могут еще быть тангенциальными. Последние выполнены в виде колонны и обладают многими полезными функциями:
- увлажнитель воздуха;
- термодатчик;
- пульт управления;
- нагрев воздуха в комнате.
Учтите, что если Вы решили выбрать напольное тангенциальное устройство, его цена будет выше чем у других разновидностей. Помимо дополнительных функций и параметров, колонный вентилятор стильно выглядит и является одним из самых безопасных вариантов для дома.
Напольные осевые вентиляторы – явные лидеры по продажам среди остальных разновидностей уже многие годы и являются классическим примером прибора для охлаждения комнаты. Большие лопасти, которые обеспечивают сильный обдув, возможность переключать скорости, устойчивость и наличие поворотного механизма — все это гарантирует стабильность выбора этого товара и положительные отзывы покупателей о нем
Если Вы решили выбрать эту стандартную модель, обратите внимание на то что лопасти обязательно должны быть полностью закрыты сеткой для безопасности (особенно если у Вас есть дети или животные)

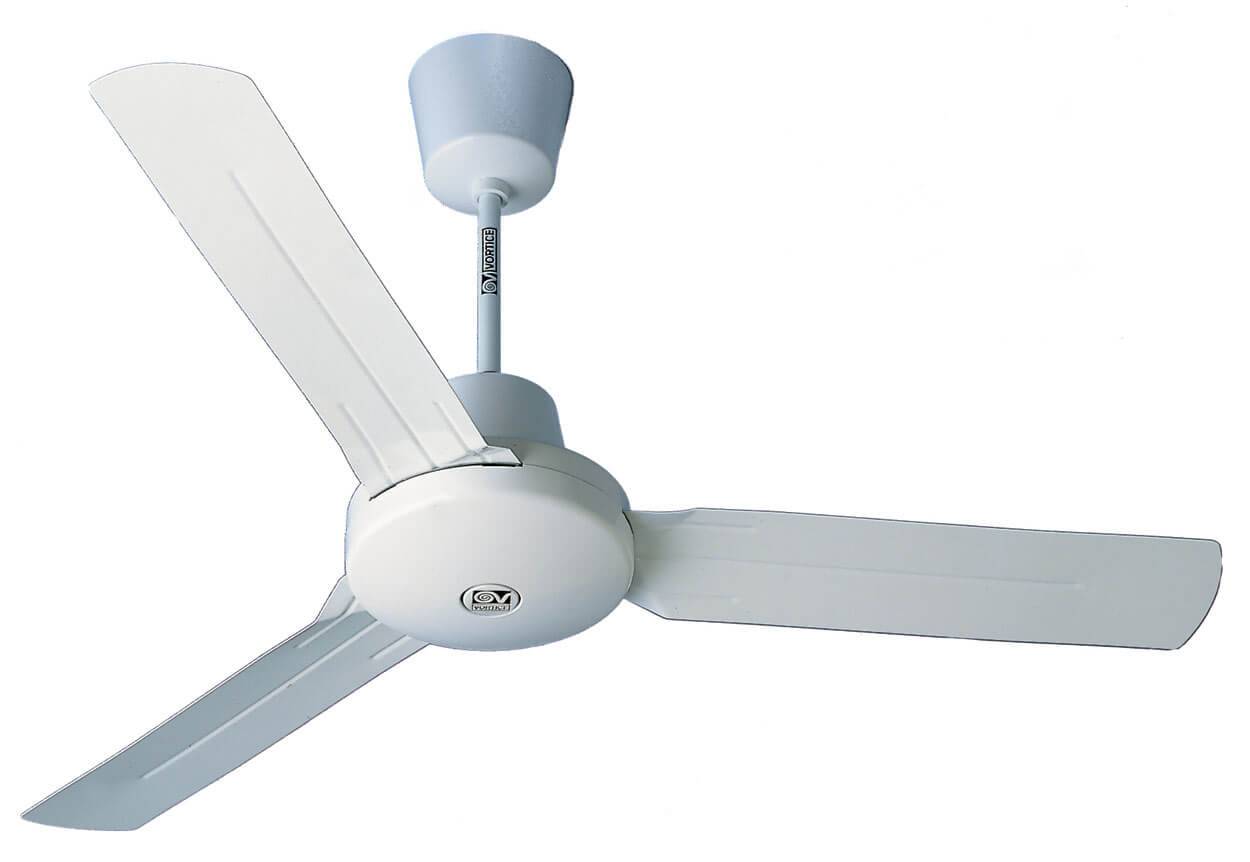

Намерены выбрать мощный, но тихий вентилятор? Потолочные модели будут как нельзя кстати! В то время как стандартные изделия обладают мощностью около 50 Вт, потолочный вариант имеет силу до 250 Вт. Лопасти электроприбора не крутятся быстро, однако благодаря большой мощности, Вы всегда будете чувствовать приятную прохладу в жаркие дни. Такое изделие особо популярно для размещения над обеденным столом или кроватью. Также нередко потолочные приборы покупают для террасы или летней кухни в загородном доме.
Что касается настольных моделей, здесь все предельно ясно. Главным преимуществом, из-за которого можно выбрать настольный вентилятор, является маленький размер, удобство эксплуатации и дешевая цена. Это изделие удобно брать с собой в поездки, и оно отлично выручит в особо жаркий день. Учтите, что у таких вентиляторов слабый обдув, и они довольно часто ломаются.
Если для жилой комнаты следует выбрать обычный бытовой прибор, то для кухни, ванной комнаты и туалета необходимо купить специальный вытяжной вентилятор, который устанавливается в вентиляционное отверстие в стене. Он выполняет не такие функции как стандартное устройство и приобретается для удаления влажного воздуха после купания, неприятных запахов после приготовления пищи и т.д. По возможности остановите свой выбор на приборах с контролем температуры и влажности, внимательно отнеситесь ко всем нюансам монтажа.
Требования к вентиляционным системам в промышленности
К системам промышленной вентиляции воздуха в производственных помещениях предъявляются высокие требования, которые приводятся в СанПиН.
Так, вентиляционная установка должна соответствовать всем нормам пожарной безопасности и самостоятельно эффективно очищать воздух цеха от вредных и токсичных веществ.
Все элементы системы должны иметь сертификат, свидетельствующий о безвредности материалов, из которых они изготовлены.
Также есть определенные требования непосредственно к функциональным возможностям установки, расположенной в производственном цеху.
В частности, система должна обеспечивать очистку воздуха от вредных веществ в рабочей зоне, оставляя не более 30% примесей. Зимой в цехах предприятия температура воздуха должна составлять не ниже 10 ⁰С, если там находятся рабочие, и 5 ⁰С, если помещение пустое. Летом температурные показатели наружного и внутреннего воздуха должны совпадать, допустимо превышение температуры воздуха внутри предприятия на 4 ⁰С в сравнении с улицей.
Также регламентируется общий уровень шума внутри производственного помещения с учетом всех работающих систем, в том числе и вентиляционных.
Этот список может меняться и дополняться в зависимости от специфики производственного процесса той или иной отрасли, а такой особенностей работы другого климатического оборудования, установленного в цехе.
Вытяжная вентиляция своими руками
расположение вентиляционной шахты в частном доме
Проще всего оборудовать вытяжную вентиляцию своими руками в частном доме. Из каждого вентилируемого помещения строго вертикально протягиваем вытяжной канал. Повороты и изгибы уменьшают тягу. Также негативно влияют на скорость воздуха любые выступы, неровности и изменение диаметра вентиляционной трубы. Заканчивается канал над крышей дома. Сечение вытяжного канала должно быть не менее 100 кв. см, желательно рассчитать его точнее. Более эффективны круглые вытяжные каналы, так как они создают меньшее сопротивление воздуху (чем меньше длина периметра, тем меньше сопротивление).
Если обустраивать вытяжную вентиляцию дома своими руками на стадии его строительства, можно спрятать шахты в стенах. В противном случае придется дополнительно бурить перекрытия, протягивать трубы или пристраивать кирпичный короб для шахты.
Выход шахты над крышей оформляется своими руками вытяжным вентиляционным зонтиком, который прикрывает отверстие от осадков и сора. Вместо зонта целесообразно установить дефлектор. Стоит он немного дороже, зато усиливает тягу в шахте.
Механическая вытяжная система
Системы вытяжной вентиляции производят отечественные и зарубежные фирмы: WentMashine, Alfa Vent. Так, WentMashine производит системы вытяжной вентиляции из европейских комплектующих.
| Количество скоростей вентилятора | 4 |
| Производительность | 260-700 кубометров в час |
| Шум на входе | 28-39 децибел |
| Мощность вентилятора | 0,195 кВт |
| Габариты, см | 52,8х45,7х28,8 |
| Масса | 16,3 кг |
| Место установки | Снаружи\внутри |
Таблица 1. Характеристики вытяжного блока BW-700
Стоимость систем вытяжной вентиляции от производителя 33-129 тысяч рублей в зависимости от мощности. В квартирах и загородных домах вытяжные вентиляционные установки применять нецелесообразно. Ведь необходимо одновременно обеспечить полноценный приток воздуха с улицы. С этой задачей не могут справиться бытовые приточные клапаны и оконные проветриватели.
Видео о том, как своими руками оборудовать вытяжную вентиляцию мастерской:
Разновидности бытовых вентиляционных моделей
Бытовые вентиляторы дополнительно классифицируются по месту установки.
Оконные. Прибор монтируется в форточку или стену возле окна, воздуховод отсутствует. Такое оборудование преимущественно используется в общественных заведениях: кафе, парикмахерских и т.д. Самостоятельная врезка в установленные ПВХ-окна проблематична.
Кухонные. Выводят пары и различные запахи, возникающие во время готовки. Вентилятор монтируется непосредственно в вытяжной зонт. Исходя из конструкции различают плоские, купольные и встроенные вытяжки. Кухонные вентиляторы должны быть жаропрочными и иметь внешнюю защитную сетку.
Оборудование для санузла. Для повышения эффективности вытяжной вентиляции туалета и ванной комнаты используются накладные настенные и потолочные вентиляторы. Компактные агрегаты экономичны и просты в установке.
Независимо от типа выбранного вентилятора, особое внимание следует уделить маркировке прибора, а именно – степени защиты IP. Стандарт IP характеризует защищенность оборудования в не агрессивной среде. Уровень защиты от попадания вовнутрь корпуса влаги указывает вторая цифра маркировки
Уровень защиты от попадания вовнутрь корпуса влаги указывает вторая цифра маркировки.
Правила выбора
Центробежный вентилятор для частного дома выбирают по КПД и потребляемой мощности
Специалисты рекомендуют выбирать модели, требующие меньшее количество энергии и имеющие максимальный КПД в рабочей точке. Прибор подбирают по специальному графику, отдавая предпочтение вариантам, которые ближе всего располагаются к заданным параметрам. На такой схеме определяют рабочий режим или точку с учетом пересечения этого пункта с прямой линией равного ей КПД, этот метод подбора является основным.
По точке также производят предельные расчеты вентиляционной сети, при которых принимают во внимание допуски на полноценное давление. При выборе центробежного устройства следует учитывать аэродинамические, шумовые и другие опции, которые присутствуют у вентиляторов общего типа
Оптимальным вариантом станет шумозащитная современная модель, дополненная вытяжкой и системой охлаждения.
Особенности устройства крышных вентиляторов
Несмотря на то, что существует несколько видов крышных вентиляторов для вытяжки, их принципиальное устройство мало отличается. Основные блоки остаются неизменными. В зависимости от назначения устройства и условий его эксплуатации разнится материал, из которого изготавливают устройства.
Вентилятор для создания тяги в вентиляционной шахте, устанавливаемый на крыше, состоит из:
- электродвигателя, который работает от бытовой сети в 220-230 В или от промышленной трехфазной розетки 380-400 В;
- крыльчатки, с загнутыми лопастями, которые при работе создают давление, «извлекающее» воздушный поток вентиляции наружу;
- корпуса с шумоизоляцией (он же защитный кожух);
- рамы для мотора;
- конфузора, сужающегося раструба для ускорения потока выбрасываемого воздуха;
- поддона для сбора конденсата;
- термодатчика для защиты двигателя.
Бризер как часть приточно-вытяжной системы
Приточно-вытяжная система представляет собой “шкаф” с вентиляционным оборудованием. Обычно его размещают на балконе или в шкафу: такая система занимает много места и заметно шумит, поэтому рекомендуется размещать ее вне жилого пространства. Для воздуховодов также понадобится место: потолок опускают на 20-25 см.
Бризер можно установить на любой стене: он компактен и впишется в любое помещение. Установка устройства занимает всего один час и не портит ремонт. Не будет пыли и грязи. По своей функциональности система охладителя и обдува не уступает приточно-вытяжной установке, а с возможностью адаптации к потребностям конкретного владельца даже выигрывает.
Еще одним важным фактором является цена приточно-вытяжной вентиляции. В случае приточно-вытяжной установки, чем она выше, тем компактнее устройство. Приточно-вытяжная вентиляция такого типа для трехкомнатной квартиры может стоить от 170 000 до 200 000 рублей.
Требования к промышленному вентиляционному оборудованию
При выборе производственного проветривающего оборудования соблюдают такие правила:
- Вентиляторы должны присутствовать в каждом цехе, независимо от загрязненности воздуха и числа сотрудников. Это обеспечивает безопасность в случае непредвиденных ситуаций.
- Уровень шумности не должен превышать установленные СНиПами нормы.
- Не допускается загрязнение воздуха самим оборудованием. При использовании современных систем такое исключено. Требование относится к устаревшим устройствам.
- Объем выводимого воздуха из сильно загрязненного помещения должен превышать количество поступающего. Противоположную ситуацию создают в чистых комнатах. При средних показателях загрязненности поддерживают баланс между поступающим и выводимым воздухом.
- На одного работника должно приходиться не менее 30 куб. м чистого воздуха в час. При необходимости объем увеличивают пропорционально площади цеха.
- Для каждого здания предусмотрены свои типы вентиляционных приборов. Можно монтировать любые вытяжные системы, соответствующие СНиПам.
Лучшие осевые вытяжные вентиляторы
Осевые вытяжные вентиляторы используются как самостоятельные устройства или как часть целой вентиляционной системы. Принцип работы моделей данного типа заключается в соосном расположении крыльчатки и основного двигателя, что позволяет устанавливать их в различные конструкции или напрямую в вентиляционное отверстие.
Вентиляторы осевого типа отличаются простотой монтажа, чем завоевали широкую популярность. Устанавливают их, как правило, напрямую в стену. Данный тип устройств отличается самым высоким КПД, среди других видов.
К лучшим моделям эксперты нашей редакции отнесли четыре, ставших наиболее продаваемыми в последние годы. Помимо отличных потребительских характеристик вентиляторы выделяются хорошим качеством и надежностью. Немало внимания производители уделили дизайну – стильному, лаконичному и современному.
1. VENTS 150 ЛД 24 Вт
Недорогой, но хороший вентилятор для вытяжных каналов не требует обслуживания и предназначен для непрерывной работы. Конструктивно устройство защищено от влаги, потому подходит для ванных комнат и душевых кабин. Хороший агрегат выделяется бесшумностью, привлекательным дизайном и большим объемом пропускаемого воздуха. Однако ключевое преимущество данной модели в совместимости с тиристорными регуляторами. Если таковой вмонтировать в систему, то скорость вращения лопастей можно изменять до желаемых значений. Другие модификации вентиляторов бренда такой возможностью не обладают.
Достоинства:
- эстетичный дизайн;
- низкая цена;
- надежная защита от перегрева;
- удобство монтажа;
- совместим с регуляторами оборотов;
- отличная производительность(265 м³/час);
- подходит для влажного воздуха;
- устойчивый к ультрафиолету пластик.
2. Blauberg Quatro 125 T 16 Вт
Вытяжной вентилятор с обратным клапаном предотвращает проникновение пыли и воздуха из вентиляции в помещение. Также он оснащается таймером задержки отключения в интервале от 2 мин до получаса. Это позволяет оставлять устройство включенным, не боясь, что оно продолжит работать без присмотра. Экономичный электродвигатель защищен от влаги, а крыльчатка специальной формы отличается бесшумностью. Чтобы устройство было легче интегрировать в дизайн, производителем был предусмотрен широчайший выбор цветовой гаммы фасадов. По желанию вентилятор можно купить в золотом, серебристом, черном или белом оформлении.
Достоинства:
- большой выбор расцветки;
- обратный клапан;
- отличное качество сборки;
- есть таймер отключения;
- экономичность.
Недостатки:
- высокая стоимость;
- по производительности не походит для больших помещений.
3. Electrolux EAF-100 15 Вт
Популярный бытовой вентилятор, как свидетельствуют отзывы, идеально подойдет для ванных комнат, душевых кабин и маленьких кухонь. Он быстро устранит посторонние запахи, влагу или просто проветрит помещение. А входящий в комплект обратный клапан не допустит проникновение воздуха извне. Качество данной модели, как и всей продукции шведской торговой марки не вызывает нареканий. Срок службы вентилятора напрямую зависит от надежности подшипников и защищенности обмотки, потому производитель использует только проверенные комплектующие. Немного подвел устройство показатель уровня шума, заявленные в руководстве – 27 дБ, по утверждениям владельцев не соответствуют действительности.
Достоинства:
- надежность;
- небольшой расход электроэнергии;
- современный дизайн;
- простота установки и подключения;
- в комплекте есть обратный клапан.
Недостатки:
уровень шума выше заявленного.
4. ERA ERA 4S-02 14 Вт
ERA 4S – это одна из немногих действительно качественных моделей в низшем ценовом диапазоне. Недорогой вентилятор отличается тихой работой крыльчатки и самого мотора. Подшипники, выполненные из высокопрочной стали, плотно сидят в посадочных гнездах. Срок службы устройства, по отзывам покупателей, зачастую превышает заявленный производителем. Скорость воздухообмена вентилятора 97 м³/час, этого достаточно чтобы быстро проветрить ванную комнату или удалить из нее скопившийся пар. Отсутствие датчика влажности и таймера включения также положительно сказалось на надежности. Однако из-за их отсутствия вентилятор стал менее практичен.
Достоинства:
- надежность и практичность;
- сетка от насекомых в комплекте;
- низкая цена;
- шнурковый выключатель.
Недостатки:
только прямое подключение без регулятора скорости.
Монтаж производственной вентиляции
Производственная вытяжная, приточная системы вентилирования запускаются в процесс монтажа только после того, как утвержден проект, проведены и согласованы все предварительные работы. Место установки, расположения основных элементов определяется на стадии проектирования.
Сначала монтируются основные структурные элементы. После от них разводится система воздуховодов. Во врем монтажа учитываются многие особенности, например, пространственная ориентация вентканалов, материал их изготовления, конструкция потолка, строительные элементы, наличие балок и т.д.
Все это непосредственно имеет значение для того, каким образом будут крепится вентиляционные узлы, трубы воздуховодов. В промышленных цехах вентканалы монтируются к потолку. Для помещений коммерческого назначения предпочтительно использовать пластиковые каналы из-за их более привлекательного исполнения. Чаще всего используются жесткие или гибкие воздуховоды, имеющие свои преимущества, особенности.
Монтаж производится в строгом соответствии с проектом, расчетами, соблюдая при этом необходимые требования к вентиляции производственных помещений.
Достоинства и недостатки
Если все еще есть сомнения в целесообразности установки вентилятора, стоит рассмотреть все плюсы и минусы этого устройства. Несомненно, положительных моментов много:
- Благодаря новым конструктивным особенностям, вам не придется часто чистить устройство, поскольку насекомым и грязи практически невозможно проникнуть внутрь;
- Современные устройства просты в установке, и нет необходимости вызывать специалиста – вы можете установить их самостоятельно;
- Обслуживание устройства не представляет сложности, так как передняя панель легко откручивается.
- Многие модели достаточно компактны, чтобы поместиться даже в самой маленькой ванной комнате;
- Вы всегда можете выбрать вентилятор, дизайн которого сочетается с вашим интерьером;
- Стены и потолок помещения больше не будут мокнуть и покрываться плесенью и грибком, образование конденсата прекратится;
Однако есть и некоторые недостатки, которые необходимо учитывать. Их не так много, но они существуют:
- Жильцов дома может раздражать звук, издаваемый прибором;
- Поскольку это электроприбор, потребление электроэнергии увеличится, хотя и не слишком сильно;
- Для нормальной работы вентилятора его необходимо регулярно чистить и смазывать.
Особенности монтажа
Монтаж вытяжной вентиляции на промышленных предприятий отличается большим количеством проводимых работ и высокими требованиями к качеству используемых материалов. В связи с этим, большинство организация предпочитают пользоваться услугами профессиональных компаний. Только высококвалифицированные специалисты смогу гарантировать то, что система вентиляции будет работать максимально качественно.
В процессе создания системы более семидесяти процентов воздуховодов должны располагаться прямо. Соблюдение этого условия позволит добиться максимального коэффициента полезного действия.
Чаще всего, в процессе монтажа промышленной вентиляции используются металлические воздуховоды. Они могут быть как круглого, так и прямоугольного сечения. При распределении воздухораспределителей нужно соблюдать пять требований.
- Приточный воздух ни в коем случае не должен пересекаться с факелами локальных отсосов.
- Нельзя устанавливать распре5делетие над производственными линиями и оборудованием.
- Воздуховоды не должны нарушать удобство ведения работы.
- Они должны быть установлены над проходами, при соблюдении минимального расстояния до людей.
- Тип используемых воздуховодов необходимо выбирать в зависимости от сферы деятельности предприятия.
Прямоточные или безлопастные модели
Безлопастный вентилятор — достаточно новое изделие в классе бытовой техники. Они только осваивают отечественный рынок. Работа устройств данного класса основана на законе Бернулли. Грубо говоря, быстро движущиеся потоки воздуха в тщательно продуманной конструкции не просто инициируют движение дополнительных объемов, но и значительно повышают общую эффективность вентиляции.
Устройство состоит из нескольких функциональных частей.
- Рамка, обычно в виде круга или овальной формы. Ее конструкция подразумевает одновременный выброс воздушных масс изнутри корпуса вентилятора и забор объема снаружи.
- Основание, служащее основой для крепления всех компонентов.
- Компактная турбина.
- Двигатель.
Работает вентилятор достаточно просто. Турбина приводится во вращение мотором. Она засасывает воздух через отверстия в нижней части прибора. Одновременно конструкция турбины создает значительные завихрения. В результате воздух ускоряется до 15 раз. Разогнанный газ выбрасывается через щелевые каналы рамки, огибая ее поверхность. При этом, двигаясь с большой скоростью, он создает разрежение. Тем самым захватываются потоки воздуха извне, стремящиеся заполнить образовавшуюся зону низкого давления.
Такой принцип действия вентилятора имеет массу достоинств.
- Поток воздуха можно плавно регулировать.
- Все движущиеся части скрыты внутри корпуса, что означает безопасность использования прибора.
- Легко регулировать направление обдува, просто изменяя позицию кольца.
- Снижается расход энергии, до 20% в сравнении с классическими моделями при равной производительности.
Мы перечислили основные виды вентиляторов, которые могут применяться для вентиляции промышленных объектов, государственных учреждений, ресторанов и столовых, многоэтажных зданий спальных районов, которые монтируются в неприметных местах с тыльной стороны или же сверху на плоских перекрытиях крыш. Существуют специальные устройства огромной мощности, которые способны осуществлять надежную вентиляцию объектов одновременно по нескольким воздуховодам, но это уже совершенно другая тема.
Как рассчитать приточно-вытяжную вентиляцию
Первым делом при проекте приточно-вытяжной вентиляции в промышленных местах определяется источник вредных или опасных веществ. Далее рассчитывается сколько воздуха необходимо отвести из помещения и воздушный приток для безопасной работы работников. В идеале, если на предприятии нет загрязнения среды, то необходимый поток воздуха рассчитывается:
Количество расхода воздуха на одного человека регулируется санитарными нормами и составляет: 60 м3/ч на одного человека– не проветриваемое помещение, 30 м3/ч – вентилируемое помещение.
Отдельные вещества имеют свои нормы концентрации на производстве. Для того, чтобы количество вредных веществ не превышало допустимые показатели, в производственные места подается чистый воздушный поток, который вычисляется по формуле:
Для создания правильного воздушного баланса, необходимо учитывать количество вредностей и локальных отсосов, чтобы точно рассчитать сколько должно поступить свежего воздуха.
Принцип работы и конструкция

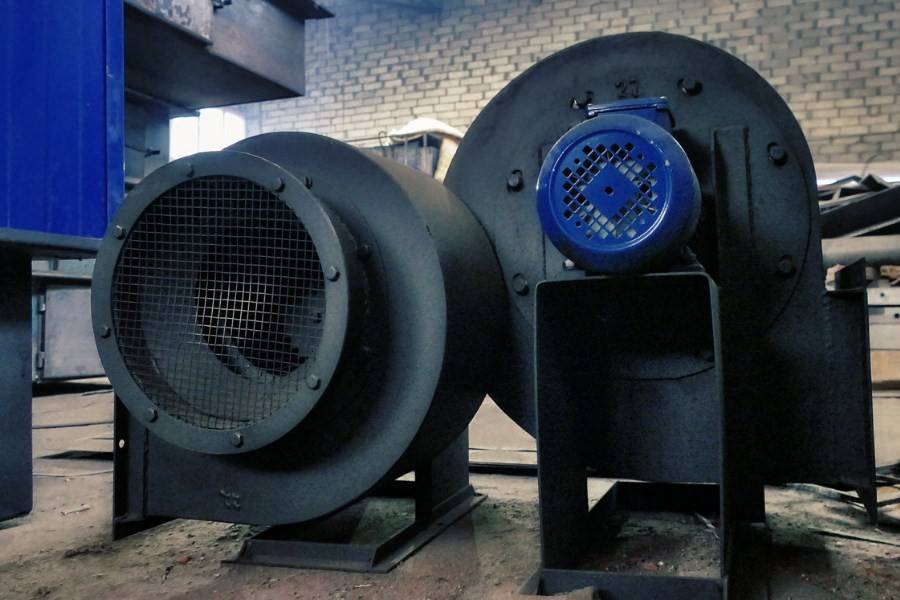

Радиальный вентилятор, встроенный в воздуховод
Принцип работы вентиляторов радиального типа представляется следующим образом:
- Загрязненный воздух поступает во входное отверстие агрегата.
- За счет вращения колеса-лопатки, помещенного в спиральный кожух, он засасывается внутрь и перемещается под действием центробежной силы.
- Воздух собирается в кожухе устройства и перенаправляется к выпускному отверстию.

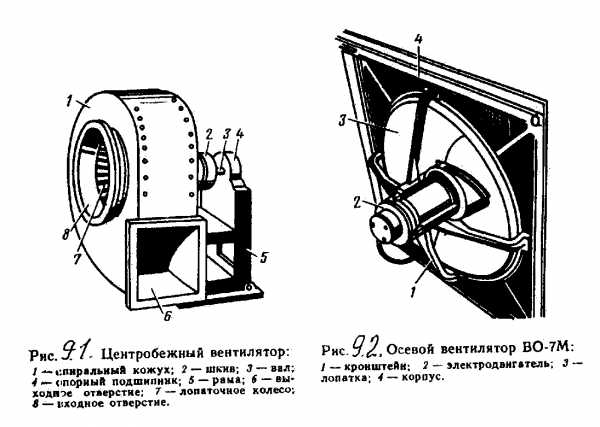

Конструктивно такой прибор выглядит как колесо с лопатками, закрепленное на станине с залитыми в нее радиальными подшипниками и валом (последний закрыт спиральным кожухом). Для приведения в циклическое движение используется типовой электрический двигатель. На колесе помимо лопаток выделяются задний и передний диски, а также массивная ступица. Форма и количество лопаток зависят от назначения конкретной модели.
Колеса с обратно загнутыми лопастями устанавливаются в экономичных образцах изделий, потребляющих примерно на 20% меньше электроэнергии. При этом они хорошо справляются с текущими воздушными нагрузками. С другой стороны, образцы с загнутыми вперед лопатками намного меньше шумят, что объясняется более низкой частотой вращения двигателя. Кроме того, эти модели характеризуются уменьшенными размерами колеса и корпуса всего устройства.
Разница между осевыми и радиальными разновидностями проявляется в истории их применения человеком для практических нужд. Первые появились намного раньше и устроены несколько по-другому. В изделиях этого типа воздушные массы перемещаются вокруг оси, на которую насажены лопасти вентилятора. Струи воздуха движутся в том же направлении, что задается вращением ротора электродвигателя.
Основные компоненты приточно-вытяжной вентиляции
Это устройство состоит из нескольких рабочих компонентов, наиболее важными из которых являются:
- Электрический нагреватель;
- Реанимационный блок;
- Его можно расширить с помощью кондиционера.
- Автоматизация для контроля и управления оборудованием;
- Вентиляторы отвечают за поступление и выход воздуха;
- Система фильтрации;
Элементы, важные для правильного функционирования выхлопной системы, включают в себя воздухонагреватель и охладитель, глушители, воздушные фильтры, электронные датчики, регулирующие температуру воздуха, концентрацию углекислого газа и т.д.
В зависимости от модели приточно-вытяжные вентиляционные установки представляют собой либо моноблок, либо набор компонентов, которые при монтаже соединяются в общую схему с помощью воздуховодов и воздухораспределителей.
Моноблочные системы более компактны и привлекают быстрой установкой. Конструкция монтируется на стену, подводится к блоку воздуховодов и подключается к источнику питания. Этот тип оборудования чаще всего используется в домах, офисах, небольших помещениях.
При выборе устройства необходимо учитывать, насколько большое помещение должно снабжаться чистым воздухом. Исходя из метража и назначения объекта, выбирается соответствующее вентиляционное устройство.
