Конструкция и принцип действия радиального вентилятора

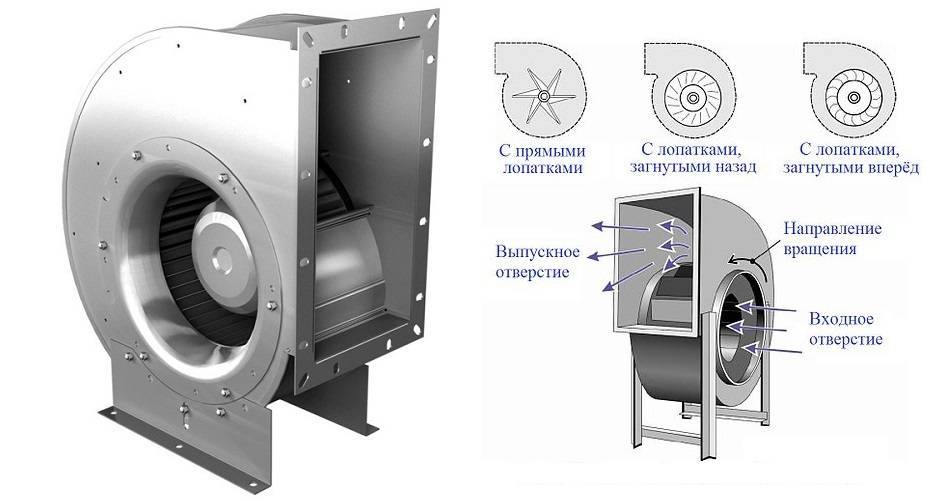

Устройство центробежного вентилятора определяет принцип его действия. Прибор имеет несложную конструкцию:
- корпус в виде спирали с двумя отверстиями — впускным и выпускным;
- колесо с лопастями;
- электрический двигатель;
- станина с подшипниками и валом.
Лопастное колесо состоит из ступицы и из двух дисков. Количество лопастей радиального вентилятора и их конструкционные особенности могут разниться в зависимости от вида и назначения прибора.
Загнутые назад лопатки позволяют вентилятору легко достигнуть 80% эффективности и при этом производят мало шума. Происходит это благодаря маленькой разнице в давлении. Так достигается большой КПД устройства.
К недостаткам можно отнести то, что объем обрабатываемого воздуха напрямую зависит от давления. Также не рекомендуется использовать прибор с такими лопатками для очистки воздуха с различными примесями.
Отклоненные назад прямые лопатки будут работать и в таких условиях, при этом эффективность немного снижается – до 70%.
Загнутые вперед лопатки сильно закручивают поток на выходе, из-за чего КПД устройства ниже, а эффективность – около 60%. Однако такой прибор имеет меньшие габариты и вес, поэтому во многих случаях его использование предпочтительнее.
Принцип работы радиального центробежного вентилятора очень прост. Работающий двигатель заставляет лопасти вращаться, и они засасывают воздух через входное отверстие.
Центробежная сила двигает воздушный поток по спиральному кожуху, после чего он направляется в воздуховод и выводится через выпускное отверстие.
Воздуховод от вытяжки и решетка с обратным клапаном
Первый – вместо гофры берется пластиковая труба (к примеру d-125мм), и через одно или несколько колен выводится в дырку вентканала. При этом в самом отверстии под потолком делается некое разделение.
Сверху монтируется заход под трубу, а снизу через решеточку с клапаном оставляется небольшой прямоугольник для естественного притока.
Причем решетка должна быть именно снизу, а не сверху. В противном случае воздушный поток от вытяжки, будет задувать вверх и поднимать, так называемый обратный клапан.
Хотя конечно, если у вас более совершенная конструкция клапана – круг или прямоугольник со смещенной осью, а не простые полосочки полиэтилена, либо присутствует цельная перегородка, то смело можете ставить как хотите – сверху, сбоку, снизу.
Однако по факту, вся эта конструкция, зачастую работает не так как задумывалось. При включении вытяжного агрегата и создании давления, малая часть пыли все равно просачивается сквозь щели, микроотверстия, после чего, благополучно попадает к вам на кухню на обеденный стол.
Никакие обратные клапана на 100% не спасают. Основная масса воздуха конечно выходит наружу, но постепенное образование пыли внутри квартиры это факт.
Да и при выключении вытяжки из-за уменьшения диаметра первоначального отверстия, естественная вентиляция через узенькие решеточки будет в разы хуже.
Можно сделать все гораздо лучше.
Разновидности крышных вытяжных вентиляторов
Приборы классифицируют по особенностям строения и выполняемым функциям.
Для вытяжки и удаления дыма

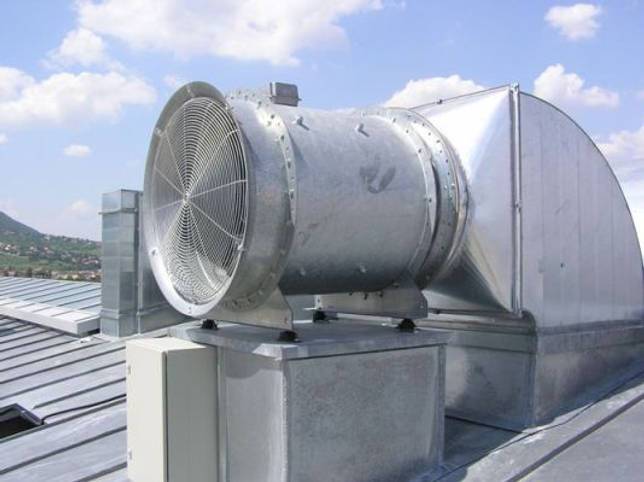

Вытяжные вентиляторы размещаются непосредственно на кровле. Они состоят из корпуса, мотора, средств гашения вибраций. Автоматический регулятор, встраиваемый в современные устройства, помогает им работать без вмешательства человека.
Все выполняющие ее приборы делятся на 2 группы: с горизонтальным или вертикальным выводом воздуха. Оба типа эффективно очищают помещение от токсичных продуктов горения.
Вентилятор для вытяжки и удаления дыма.
С вертикальным выбросом
Устройства этого типа используются для удаления угарного газа из здания. Для защиты прибора от попадания осадков нужен зонт или герметичный колпак. Вентилятор может функционировать только в горизонтальном положении. Ось вращения крыльчатки при этом располагается вертикально.
Конструкция с вертикальным выбросом.
Осевые конструкции
Такие приборы включаются в состав вытяжных систем и работают без воздуховодов. Корпус вентилятора производится из прочной стали, покрываемой антикоррозионным составом. Для изготовления крыльчатки применяются легкие алюминиевые сплавы.
Осевые конструкции вентилятора из прочной стали.
Радиальные вентиляторы
Устройства размещаются непосредственно над проветриваемым помещением. Стандартный прибор состоит из мотора, корпуса, рабочей части, некоторых вспомогательных элементов. Устройства производятся из устойчивых к воздействию негативных факторов материалов.
Установка 2-3-скоростного двигателя позволяет выбирать требуемую мощность оборудования. В современных моделях можно автоматически регулировать работу мотора, что помогает уменьшать энергопотребление.
Радиальные вентиляторы с автоматикой.
С взрывозащитой
Приборы этого типа используются для удаления загрязненного воздуха из помещений с опасными условиями. Вентиляторами со взрывозащитой снабжаются ацетиленовые или водородные резервуары, шахты для добычи угля, склады с горюче-смазочными материалами.
Системы эффективно выводят создающие угрозу взрыва рабочие среды. Однако возможна установка таких приборов и в зданиях со стандартными условиями. Устройства со взрывозащитой размещаются на крыше здания, лишенного сети воздуховодов.
Вентилятор с взрывозащитой для помещений с опасными условиями.
Wind-K 125 ST – малошумный
Вытяжной вентилятор, устанавливаемый в окно. Отличается наличием управляемых жалюзи и таймером. Последняя функция позволяет автоматизировать процесс работы устройства, задав программу включения или отключения электродвигателя через определённые промежутки времени.
В конструкции предусмотрен защитный колпак, полностью перекрывающий поток воздуха при остановке. Качество изготовления и грамотная балансировка позволили добиться малошумности вентилятора в процессе работы.
Плюсы:
- Тихий при работе, не свистит как реактивный самолёт.
- Цена, колпак, – не сквозит в окно.
- Таймер: запрограммировал, включил и забыл.
Минусы:
Шнурковый выключатель, можно подороже, но чтобы работать с пульта.
Прямоточные или безлопастные модели
Безлопастный вентилятор — достаточно новое изделие в классе бытовой техники. Они только осваивают отечественный рынок. Работа устройств данного класса основана на законе Бернулли. Грубо говоря, быстро движущиеся потоки воздуха в тщательно продуманной конструкции не просто инициируют движение дополнительных объемов, но и значительно повышают общую эффективность вентиляции.
Устройство состоит из нескольких функциональных частей.
- Рамка, обычно в виде круга или овальной формы. Ее конструкция подразумевает одновременный выброс воздушных масс изнутри корпуса вентилятора и забор объема снаружи.
- Основание, служащее основой для крепления всех компонентов.
- Компактная турбина.
- Двигатель.
Работает вентилятор достаточно просто. Турбина приводится во вращение мотором. Она засасывает воздух через отверстия в нижней части прибора. Одновременно конструкция турбины создает значительные завихрения. В результате воздух ускоряется до 15 раз. Разогнанный газ выбрасывается через щелевые каналы рамки, огибая ее поверхность. При этом, двигаясь с большой скоростью, он создает разрежение. Тем самым захватываются потоки воздуха извне, стремящиеся заполнить образовавшуюся зону низкого давления.
Такой принцип действия вентилятора имеет массу достоинств.
- Поток воздуха можно плавно регулировать.
- Все движущиеся части скрыты внутри корпуса, что означает безопасность использования прибора.
- Легко регулировать направление обдува, просто изменяя позицию кольца.
- Снижается расход энергии, до 20% в сравнении с классическими моделями при равной производительности.
Мы перечислили основные виды вентиляторов, которые могут применяться для вентиляции промышленных объектов, государственных учреждений, ресторанов и столовых, многоэтажных зданий спальных районов, которые монтируются в неприметных местах с тыльной стороны или же сверху на плоских перекрытиях крыш. Существуют специальные устройства огромной мощности, которые способны осуществлять надежную вентиляцию объектов одновременно по нескольким воздуховодам, но это уже совершенно другая тема.
Особенности выбора кухонного вытяжного вентилятора
При выборе вытяжного вентилятора для дома, следует учесть ряд параметров, которые и определяют качество и надежность изделия:
определитесь с мощностью оборудования заранее до похода в магазин техники. Нужно чтобы мощность конструкции совпадала с площадью кухни, это позволит увеличить эффективность работы конструкции. Этот показатель определяет то, какой объем воздуха вентилятор может очистить в течение того или иного промежутка времени. Данный параметр измеряется в кубометрах в час. Мощность или производительность изделия определить очень просто, особенно если на кухне еще не уставлены техника и мебель. Нужно измерить объем помещения и умножить показатель на 10. Как правило, кухонный прибор имеет мощность от 200 до 700 кубометров в час;
громкость работы конструкции – это тоже важный параметр. Нередко громкость зависит от мощности. Чем она будет выше, тем выше будет уровень звука. Каждый согласится, что готовить еду или сидеть на кухне в постоянном шуме совершенно некомфортно. Это поспособствует усталости, раздражению, постоянным головным болям
Чтобы подобного не было, нужно обращать внимание на уровень децибел, которые производятся прибором, он должен составлять от 30 до 70 дБ. А чтобы он работал как можно тише, его оснащают звукоизоляционными прокладками;
безопасность применения вытяжки
Вентиляторы применяются на кухне, среда там агрессивная и есть много потенциальных опасностей. Кухонная вентиляция должна своей конструкцией гарантировать эффективную работу даже при высокой влажности и температуре. Есть ряд моделей, которые способны работать даже при 120 градусах. Большинство моделей оснащаются термозащитным слоем;
наличие дополнительных функций – это влияет не только на качество работы конструкции, но и на ее стоимость. Она будет значительно выше, когда вентилятор будет оснащен таймерами, жироулавливающими фильтрами, датчиками присутствия и другими примочками. Естественно, все это никак не сказывается на работе вентилятора, но делают его применение более удобным.
Вытяжной вентилятор и саму вытяжку нужно выбирать с учетом того, как часто вы готовите и какого размера у вас варочная поверхность. Например, если плита состоит только из двух конфорок, то мощность вытяжки и вентилятора может быть умеренной. А если же на ней их целых шесть, вы готовите часто и при этом используете духовой шкаф, то здесь потребуется хорошая мощность.
Например, если конфорок четыре, то рекомендуемая мощность вытяжки – от 90 кубометров в час, а если их две – то от 60 кубометров в час соответственно.
Область применения осевых и центробежных вентиляторов ДУ
Различие в принципе работы осевого и центробежного вентиляторов ДУ отражается на показателях основных рабочих параметров этих устройств, что предопределило разные области их применения:
- Осевые вентиляторы отличаются высокой производительностью, но не способны развивать достаточно большое давление на выходе. Их применяют в одноэтажных зданиях, павильонах, строительных комплексах различного назначения, где отсутствует необходимость преодоления значительных аэродинамических сопротивлений, но требуется аварийное удаление дыма с высокой производительностью выброса.
- Вентиляторы ДУ центробежного исполнения способны развивать сравнительно большое давление, поэтому их традиционно используют в системах противодымной защиты многоэтажных зданий. Подобные системы насыщены множеством составляющих компонентов и обладают высоким аэродинамическим сопротивлением, которое осевым вентиляторам ДУ преодолеть не под силу.

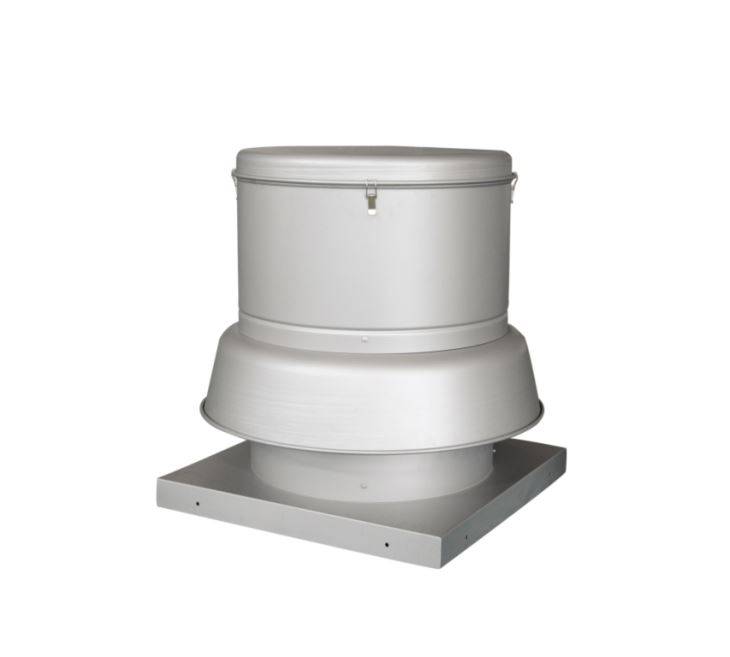

Вентилятор крышный радиальный
Среди данного класса механизмов самым популярным является вентилятор крышный радиальный (или центробежный, как его еще называют).
Есть попытки установить двигатель внутри колеса установки с целью уменьшить ее размеры. Но в таком случае мотор закрывает обширный участок сечения воздушного потока. Поэтому эта проблема остается открытой.
Единственное, что могут себе позволить производители крышных вентиляторов – это вертикальное либо горизонтальное размещение двигателя.
Во многих зданиях вытяжная и противодымная вентиляционные системы оборудованы раздельно. Довольно часто в местах выходов каналы обеих систем объединяют (если позволяют нормативы СНИПов и ГОСТов). А так как система дымозащиты предназначена лишь для экстренных случаев, то используется она редко и в основном бездействует. Так или иначе, но она должна быть оборудована соответственно.
Получить существенную экономию средств можно, если в точке такого соединения вентиляционных каналов произвести монтаж крышного вентилятора. При этом ущерба для функционирования ни одной из упомянутых систем не будет.

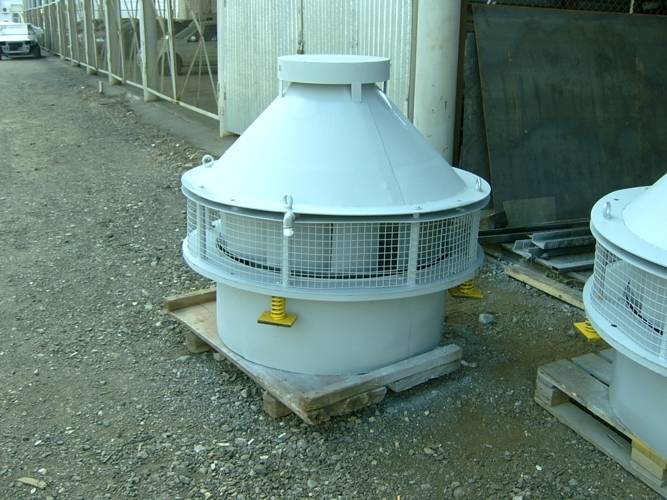

Вентилятор крышный дымоудаления (ДУ)
Крышные вентиляторы дымоудаления (ДУ) используют для удаления дыма и продуктов горения из коридоров, цехов и других помещений. Кровельный вентилятор удаления дыма отличается повышенными требованиями к его конструкции:
- Стойкостью к высоким температурам (до 300, 400 и 600°С)
- Повышенным напором (высота выброса отработанного воздуха достигает 2 метров, а скорость воздуха в воздуховодах может достигать 15м/с)
- Повышенной производительностью (расход воздуха от нескольких тысяч до нескольких десятков тысяч кубических метров в час)
Крышные вентиляторы ДУ всегда работают в связке с противопожарными клапанами. В штатном состоянии клапаны закрыты, а вентилятор выключен. В случае пожара клапаны открываются, и вентилятор включается в работу. Вся система в целом способствует снижению концентрации дыма и продуктов горения на путях эвакуации, благодаря чему обеспечивается безопасная эвакуация людей из здания.

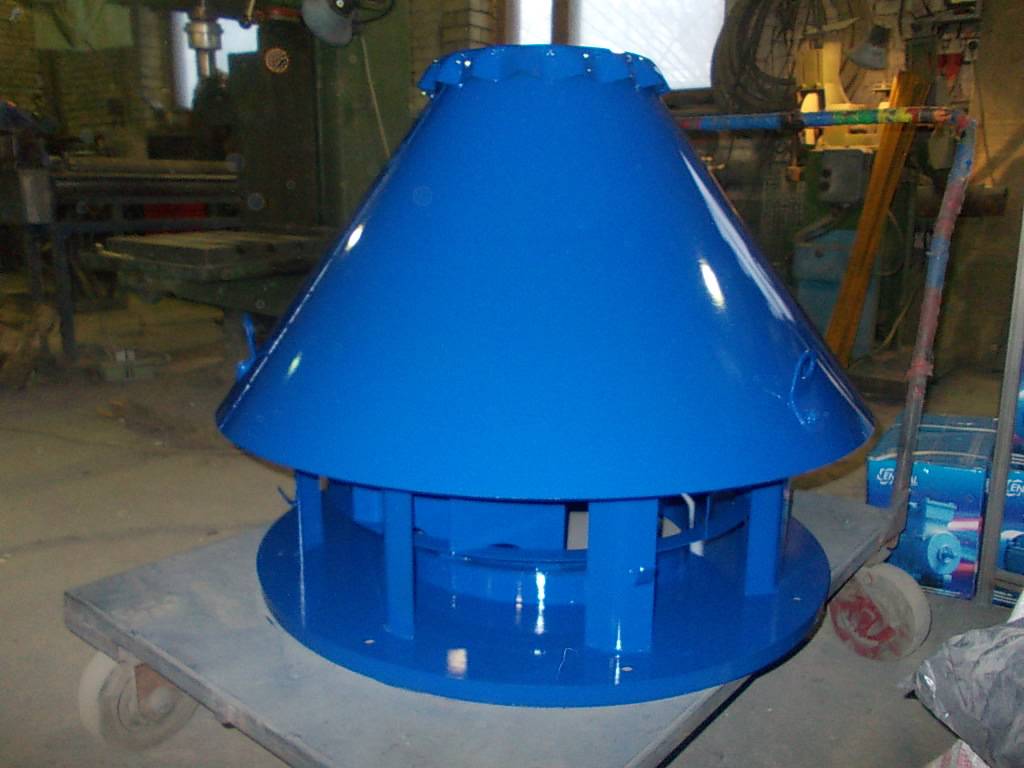

Внешний вид крышного вентилятора дымоудаления.
Выбираем конструкцию вентилятора
Необходимо учитывать, что все вентиляторы конструктивно делятся на осевые и центробежные. Этим определяются
особенности их использования.
Осевые вентиляторы представляют собой расположенное в цилиндрическом корпусе колесо с консольными лопастями.
Как правило, рабочее колесо насаживается непосредственно на ось электродвигателя. При вращении колеса воздух захватывается лопастями
и перемещается в осевом направлении. При этом перемещение воздуха в радиальном направлении практически отсутствует. На входе
в вентилятор устанавливается коллектор для улучшения аэродинамических характеристик работы вентилятора.
Осевые вентиляторы имеют достаточно больший КПД по сравнению с другими типами, однако напорные характеристики
у них невелики.
Такие вентиляторы, как правило, применяют для подачи значительных расходов воздуха при малых аэродинамических
сопротивлениях сети. Кроме того, их можно устанавливать непосредственно в стену.
Радиальные вентиляторы — расположенное в спиральном кожухе лопаточное (рабочее) колесо, при вращении
которого воздух, попадающий в каналы между его лопатками, двигается в радиальном направлении к периферии колеса, сжимается
и под действием центробежной силы отбрасывается в спиральный кожух и далее направляется в нагнетательное отверстие. Рабочее колесо
представляет собой пустотелый цилиндр, в котором по всей боковой поверхности, параллельно оси вращения, установлены на равных
расстояниях лопатки. Количество лопаток бывает различным в зависимости от назначения и типа вентилятора.
Вентиляторы могут иметь правое и левоевращения.
В системах вентиляции и кондиционирования применяются
радиальные вентиляторы одностороннего или двустороннего всасывания. На одном валу с электрическим двигателем или
с клиноременной передачей. С лопатками, загнутыми назад или вперед.
Применение радиальных вентиляторов с лопатками, загнутыми назад, дает экономию электроэнергии примерно 20%
Другое
весьма важное достоинство вентиляторов с лопатками, загнутыми назад, заключается в том, что
они относительно легко переносят перегрузки по расходу воздуха. Радиальные вентиляторы с лопатками,
загнутыми вперед, обеспечивают одни и те же расходные и напорные характеристики, что и вентиляторы с лопатками, загнутыми назад,
при меньшем диаметре колеса и более низкой частоте вращения
Таким образом, они могут достичь требуемого результата, занимая меньше места
и создавая меньший шум.
Канальные вентиляторы предназначены для установки непосредственно в вентиляционную сеть (проточную часть). Они
бывают круглого или прямоугольного сечения. Канальные центробежные вентиляторы появились относительно недавно (в 1973 г.) и завоевали
популярность у разработчиков вентиляционных систем благодаря уникальному удобству их использования при безусловной простоте.

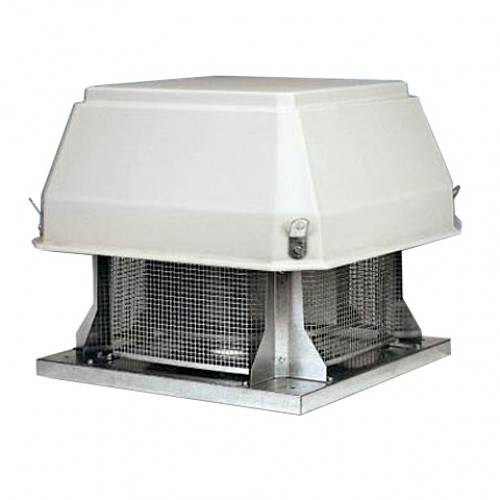

Крышные вентиляторы или вытяжные вентиляторные агрегаты, устанавливаемые на кровлях,
предназначены для вытяжных систем вентиляции.
Крышный вентиляторный агрегат состоит из вентилятора, электродвигателя и устройств автоматического
регулирования, виброизолирующих прокладок, заключенных в едином корпусе. В таких агрегатах применяются осевые, как правило, многолопастные
вентиляторы или радиальные с лопатками, загнутыми вперед или назад, одностороннего или двухстороннего всасывания.
3 Каких разновидностей бывают бесшумные вентиляторы
Бытовые устройства вытяжного типа могут быть совершенно разными по устройству. Каждый прибор разрабатывается под конкретные условия эксплуатации. Бытовые модели приборов принято делить на 4 вида:
- канальные;
- осевые;
- радиальные;
- накладные.
Канальные. Размещаются в основании воздуховода. В корпусе отсутствуют резиновые элементы, что является основной причиной дополнительных вибраций и шума при работе. Тем не менее они гораздо эффективнее обычных вентиляторов.
Короткий видео обзор аппарата канального типа
Осевые. Пропускают воздушные потоки в направлении, в котором двигается ротор мотора. Шум подавляется в корпусе устройства на 80%, о полном отсутствии звуковых волн говорить не приходится.
Короткий видео обзор аппарата осевого типа
Радиальные. Основное предназначение аппаратов данного типа – устранение шумов на крупных промышленных объектах и предприятиях. Для бытовых помещений используются лишь в исключительных случаях. Под каждый вентиляционный канал монтируется отдельный прибор. Вентиляторы создают минимальный звуковой фон, но характеризуются огромными размерами, (но при желании можно найти агрегат и малого размера) что и усложняет их монтаж в жилых домах, квартирах.
Короткий видео обзор аппарата радиального типа
Накладные. Одни из самых популярных вариантов. Получили широкое распространение в квартирах. Устройство крепится на выходе вентиляционного канала, что в разы упрощает процесс установки.
Короткий видео обзор аппарата накладного типа
В продаже встречаются и специализированные решения, но они не столь актуальны для среднестатистического хозяина жилья, а зачастую являются нишевыми
Впрочем, тот же вентилятор с обратным клапаном определенно заслуживает внимание. Конкретные модели отличаются между собой номинально, по некоторым дополнительным возможностям
Как выбрать крышный вытяжной вентилятор
Еще до покупки вытяжного крышного вентилятора требуется оценить все требования к устройству и осуществлять выбор модели с учетом технических возможностей строения и пожеланий к функционалу. Основные критерии для оценки, анализа и сравнения изделий:
- Производительность – правильный параметр определит расчет по проекту вентиляционной системы.
- Уровень давления (низкий или средний) – выбирается с учетом этажности и сложности самих каналов.
- Вид двигателя (однофазный или трехфазный) – подскажут возможности подключения к электросети.
- Взрывозащищенное исполнение – необходимо при образовании взрывоопасных смесей в отводимом воздухе.
- Разборные модели – требуются при потенциальных сложностях с обслуживанием.
- Наличие колпака – для регионов с интенсивными снежными осадками в зимний период.
- Немного усилий при выборе, тщательность при монтаже – и отличная вентиляция будет радовать владельцев дома долгое время!
https://youtube.com/watch?v=bZVOpd8VJNY
Устройство и дополнительные элементы конструкции
Итак, что именно представляет собой вентилятор дымоудаления? Это специальная конструкция, которая обеспечивает удаление дыма и продуктов горения, но при этом поддерживает работу приточной вентиляции.
Такие вентиляторы рассчитаны на работу в аварийных ситуациях и предназначены для принудительного удаления дыма из помещения, а также нагретых газов и лишнего тепла. Все модели изначально проектируются для того, чтобы успешно проводить и перемещать горячие воздушные смеси с температурой до 600 градусов Цельсия.
Особенности крышных дымных вентиляторов в том, что они работают даже при высоких температурах без отказа. И при этом они обеспечивают расход воздуха от 20000 м3/час.
Вот поэтому их конструкция обычно сделана из дорогих материалов:
Так из чего же делает такие вентиляторы? Они состоят из двигателя, кожуха и оболочки. Обычно, если двигатель электрический, то используются асинхронные трехфазные моторы. Кожух формирует исходящие потоки воздуха, а основание вентилятора фиксирует всю конструкцию на крыше.
Обычно в вентиляторе есть еще такие дополнительные детали, как дефлектор, защищающий от дождя и снега, и термодатчики, которые предохраняют это устройство от перегрева:
Вот еще один пример устройства этого прибора:
Сила и мощность таких приборов всегда зависят от материала, из которого те изготовлены. А это уже – выбор производителя. Сегодня немало марок выпускает вентиляторы дымоудаления, но их продукция довольно сильно отличается между собой по параметрам.
Например, вентиляторы марки Systemair перемещают горячий воздух температурой только до 300 градусов. Но при этом они славятся тем, что их лопасти имеют специальную конструкцию, не позволяющую накапливаться в ней продуктам горения. А некоторые модели этой марки способны безопасно выводить из помещения даже взрывоопасные смеси.
А вот способ монтажа вентилятора дымоудаления обычно зависит от угла наклона ската крыши, типа кровельного материала и особенностей конструкции самого вентилятора. Проще всего фиксировать такой элемент на жесткой кровле, в таком случае сам вентилятор устанавливается на конце вентиляционной шахты.
Если же кровля мягкая, тогда и монтаж сам немного усложняется, ведь крайне важно, чтобы конструкция было прочно закреплена. Помните также о том, что все крышные вентиляторы дымоудаления настолько мощные, что что при их монтаже предусматривают шумозащиту и предотвращают возможность завихрения воздуха возле них (опасно для дымоходов)
Оконные вентиляторы
Бытовые модели вентиляторов для установки на окнах характеризуются экономным потреблением энергии (не более 15-25 Вт), небольшими размерами и низким уровнем шума. Оконный вентилятор стандартных размеров совершает около 3 000 оборотов в минуту.
Учитывая, что часть устройства предназначена для постоянного нахождения на открытом воздухе, производители обеспечивают таким приборам соответствующий набор характеристик:
- Корпус и некоторые внутренние детали выполняются из пластика, устойчивого к перепадам температур. Рабочий диапазон составляет от -50 до +50°С.
- Вентилятор обладает большой прочностью, устойчив к УФ лучам.
Для эксплуатации прибора в зимний период, рекомендуется модель, оснащенная специальными жалюзи. Во время работы шторки жалюзи открываются, обеспечивая беспрепятственный ток воздуха. После выключения, шторки плотно замыкаются (для этого в конструкции предусмотрены плотные резиновые прокладки), препятствуя проникновению холодного уличного воздуха.
Альтернативой жалюзи может служить крышка. В некоторых моделях при закрытии крышки устройство автоматически прекращает работу, что существенно упрощает процесс управления прибором.
Почему обратный клапан иногда не работает и не закрывается
Со стороны кухни на тройник монтируется обратный клапан. В заводском исполнении он будет довольно длинным. В этом случае лучше его укоротить, дабы эта “пушка” не сильно торчала наружу.
Клапан вставляется внутрь отрезка стандартного воздуховода d-125мм, а уже этот воздуховод одевается и силиконится на тройник.
Если вся эта конструкция показалась вам слишком громоздкой, а торчащая труба с клапаном не слишком эстетичной, можно сделать несколько иначе. Делаете воздуховод не круглой трубой, а прямоугольными каналами.
При этом вышеуказанный обратный клапан врезаете на прямом участке, как можно ближе к повороту.
Заводского соединения здесь не добиться, так что придется колхозить. Покупается прямоугольный тройник с круглым выходом на одной стороне.
Далее этот кругляк срезается и на его место вклеивается обратный клапан.
Клапан размещается строго под углом (2 градуса). Иначе он у вас будет открываться через раз или не открываться вообще.
Многие с этой проблемой сталкивались и легко решали ее именно таким образом.
Сама заслонка также монтируется с отклонением по вертикали. Верхняя поворотная точка, если исходить из часового циферблата, находится на 13.00 (1 час), а нижняя на 17.00 (5 часов). Это если у вас направление потока справа – налево.
В противном случае круг ставится в положение 11 часов – 7 часов.
Для более надежной работы и стабильного открывания заслонки, на одну из сторон можете наклеить некий утяжилитель (не более 2 грамм). Приклеивайте его поближе к краю.
Кстати, отрезанный ранее круглый патрубок не выбрасывайте. Он плотно вставляется на клапан сверху, после чего на него монтируется декоративная решетка диффузор.
Какие нюансы могут быть при таком способе? Если у вас вытяжка стоит ровно над входом в вентиляционную шахту, и труба канала идет напрямую, без всяких поворотов в горизонтальной плоскости, то клапан установленный на таком прямом участке, нормально не работает, по крайней мере на 1-й скорости.
У вас просто неоткуда будет взяться повышенному давлению для его закрытия. Воздух по прямой будет пролетать этот “поворот”. Обязательно нужен угол.
Крышка клапана и ее поворотные механизмы легко чистятся и не бойтесь, что они зарастут жиром. Чтобы это произошло, вам каждый день по несколько часов в сутки, придется жарить на плите и тушить в своей духовке огромных кабанчиков, не меньше.
Если вам вообще не хочется видеть торчащее “дупло” под потолком, то как вариант, можно установить тройник таким образом, чтобы среднее колено упиралось в стену, а то где стоит клапан, смотрело бы в бок. При этом отверстие также закрыть декоративной крышкой.
Все будет выглядеть намного симпатичнее. Однако из-за дополнительного поворота, немного ухудшится производительность естественной вентиляции. А решетка ее снизит еще процентов на двадцать.
Кроме того, пропадет возможность прочистки канала рукой или пылесосом. Но многие идут на это сознательно и даже целиком прячут всю конструкцию в деревянный или пластиковый короб.
Как говорится, красота требует жертв.
Причины плохой работы вытяжки
Плохая работа вытяжной вентиляции не может быть обусловлена только загрязнением вентиляционных каналов и выходов или созданием искусственного препятствия возникновения тяги.
Для избавления от повышенной влажности и плесени в ванной комнате предусмотрительно устанавливают теплые полы или же меняют полотенцесушители на более современные. Это несомненно ускоряет процесс просушивания выделяемой влаги, но полностью избавиться от плесени и грибка при явных проблемах с вентиляцией не удастся
Существуют еще ряд причин, из-за которых перестает работать вытяжка в туалете и/или ванной.
Среди них следующие:
- Высокая температура воздуха на улице. Циркуляция воздуха эффективнее происходит в периоды времени года, когда температура за окном опускается ниже +5 градусов.
- Установка осевого вентилятора. Из-за особенностей конструкции в выключенном состоянии такой тип вентиляторов мешает свободному проникновению воздуха. Мотор и лопасти осевого вентилятора без подачи электрического тока не двигаются.
- Слишком мощные вытяжные приборы. Использование слишком мощного вентилятора приводит к нарушению спроектированного движения воздуха во всей системе вентиляции. В результате разогнанный воздух не выходит на улицу, а попадает в другие помещения многоквартирного дома.
- Перепланировка и незаконное вмешательство в общую систему вентиляции. В результате внесенных изменений может быть нарушена герметичность вентиляционной системы или же вообще перекрыт один из каналов. Именно поэтому любая перепланировка требует согласования с государственными органами.
- Неправильная установка двери в ванную или туалет. Обычно проблема возникает при отсутствии специальных вентиляционных отверстий в полотне двери (характерно для дешевых дверей) и отсутствии зазора между полом и дверью.
- Появление обратной тяги. Эта проблема характерна для верхних этажей многоквартирных домов из-за появления излишнего давления в вентиляционной системе.
При появлении одной из причин, влияющих на нормальную циркуляцию воздуха, в ванной и в туалете незамедлительно повышается влажность.
Конденсат на стенах, потолке или зеркале ванной комнаты – первый признак, свидетельствующий о наличии проблем с вытяжкой. Если при открытой двери конденсат исчезает – вентиляция работает нормально, стоит расширить проем между дверью и полом. Если не исчезает при открытой двери – проблема с вентиляцией
Кстати, конденсат не только сигнализирует о проблемах с вентиляцией, но и может стать причиной поломки вентиляционного оборудования. К примеру, в результате неправильной установки дополнительного оборудования между вентилятором и черновым потолком вентсистемы образуется зазор. За счет остывания горячего воздуха в этом зазоре образовывается конденсат, который частично впитывается, а частично стекает вниз. Образованный конденсат со временем может вывести из строя вентилятор.
Рекомендуем также ознакомиться с причинами, по которым вытяжка может и вовсе не работать, а также со способами их устранения.
Крышный вентилятор для вытяжки

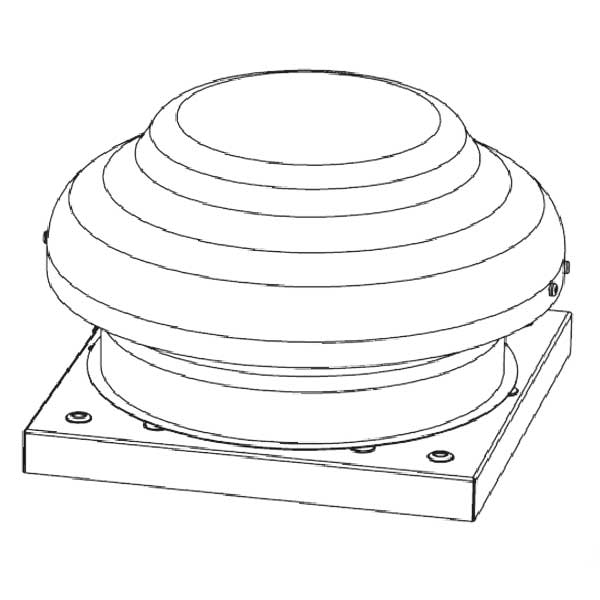

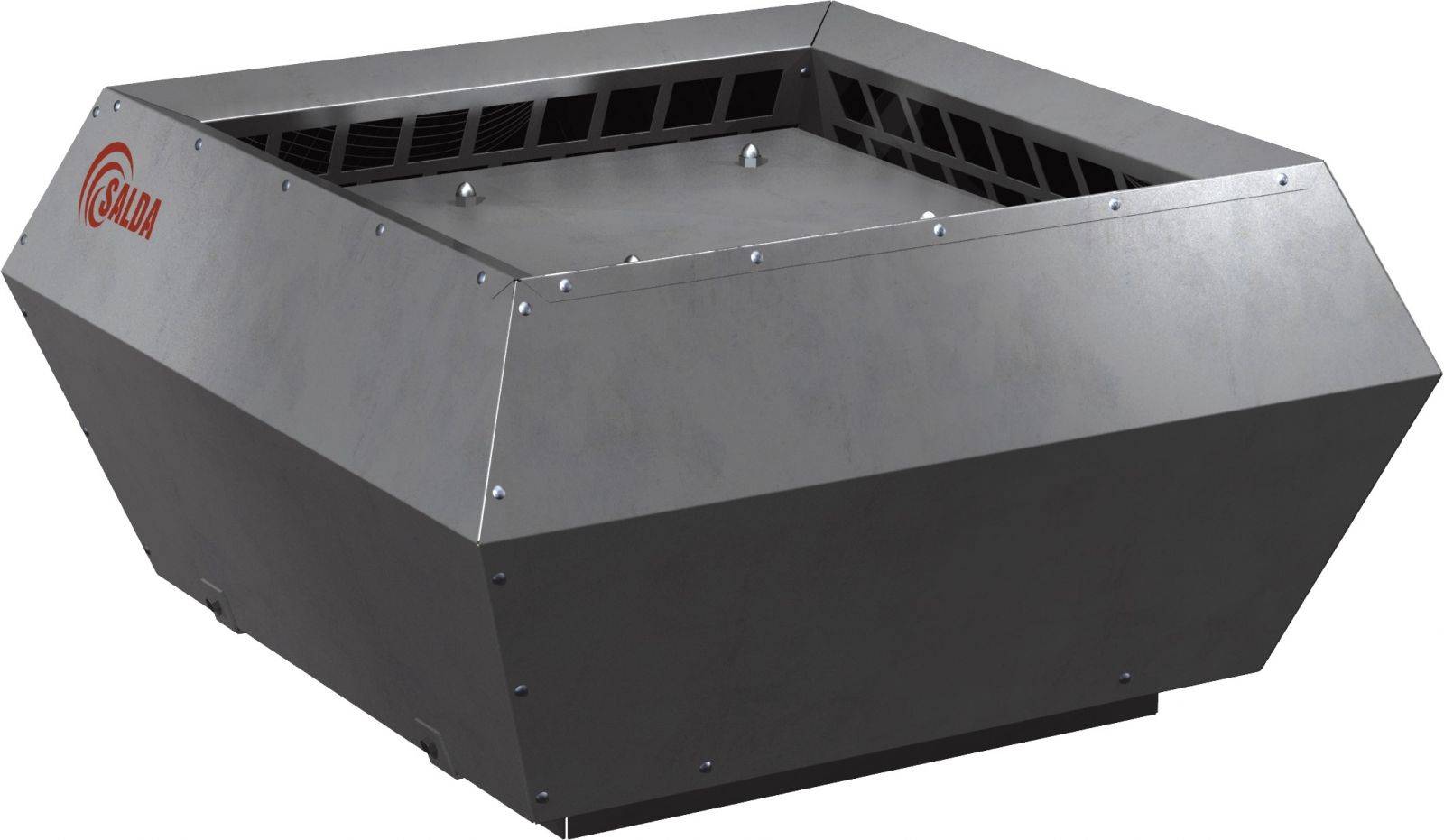

Крышные вытяжные вентиляторы — наиболее распространенный вид крышных вентиляторов. Вытяжные системы являются наиболее простыми, а потому вынос вентилятора на кровлю имеет ряд преимуществ — освобождается место внутри здания, отпадает необходимость устройства венткамер.
Вытяжные крышные вентиляторы устанавливаются на кровле на вершине шахты (как правило, кирпичной) и отводят вытяжной воздух в окружающую среду.
К вытяжным крышным агрегатам предъявляется ряд требований:
- Прочность конструкции, надежность
- Устойчивость к различным климатическим условиям: снег, обледенение, дождь, ветер
- Удобство монтажа, ремонтопригодность.
Система приточной противодымной вентиляции
Приточная система противодымной вентиляции — система компенсации.Основная цель – обеспечить свободное открытие эвакуационных дверей. Подача воздуха такой системы осуществляется в нижнюю часть помещения, т.е. в часть помещения ниже верхней отсечки дверного проема.
В качестве притока для компенсации систем механической противодымной вентиляции могут быть использованы:
- наружные окна в нижних частях помещения с автоматическими приводами;
- проемы в наружных стенах и шахты с клапанами;
- механический подпор (с помощью вентилятора).
Проем в наружной стене для компенсации дымоудаления
Первый способ используется крайне редко по той причине, что создает возможность «выгодного недопонимания» со стороны проверяющих органов.
Второй способ применяется чаще, но имеет одну сложность – огромные габариты шахты. В зарубежных нормативах размер шахты дымоудаления рассчитывается от скорости воздуха не более 1,5 м/с, а в российских – допускается 5-6 м/с. В случае использования такой шахты, например, на компенсацию дымоудаления из коридора, мы получаем размер воздуховода, как минимум, 1000х600 мм. Высота воздуховода, прокладываемого под потолком, а именно 600 мм затруднит прокладку смежных коммуникаций и сильно опустит чистовой потолок.
Варианты приточной противодымной вентиляции. Слева -механический подпор (вентилятор). Справа — естественная шахта для притока
Третий способ – механический подпор с помощью вентилятора — более удобный, но и немногого затратный.
Крышной осевой вентилятор приточной противодымной вентиляции без конфузора.
Размеры воздуховоды в таком случае будет существенно меньше, скажем 800х400 мм. Никаких ограничений по скорости воздуха в механических системах противодымной вентиляции нет и быть не может. Система работает только в случае пожара, поэтому не учитывается в общем балансе электропотребления.
В случае механического подпора нам придется докупать вентилятор, оборудовать его шкафом автоматизации и частотным пребразователем согласно ГОСТ Р 53302-2009, но это более надежный вариант, чем все остальные.
Нельзя использовать в качестве притока открывание наружных дверей и ворот, т.к. эвакуационные двери должны оборудоваться устройствами самозакрывания. Данное отступление возможно только в случае атриумов и пассажей.
Можно использовать в качестве компенсации обычную общеобменную вентиляцию, но на практике это не удобно. Во-первых, объемы приточного воздуха в общеобменной и противодымной вентиляции на порядок отличаются, что приводит к удорожанию вентиляционного оборудования. Во-вторых, требования к системе вентиляции ужесточаются и должны соответствовать требованиям системы противодымной вентиляции.Дешевле сделать две отдельные независимые системы.
Выводы и полезное видео по теме
Видео #1. Принцип работы и конкурентные преимущества безлопастного вентилятора:
https://youtube.com/watch?v=cElufTwbDy8
Видео #2. Устройство центробежного вентилятора ВЦУН:
Видео #3. Конструкция канального вентилятора круглой формы:
Модельное исполнение и технико-эксплуатационные характеристики вентиляторов позволяют подобрать оптимальное оборудование, как для бытового, так и промышленного применения. Конструкции вентиляционных установок постоянно совершенствуются, подстраиваясь под потребности покупателей.
Появились вопросы в процессе ознакомления со статьей? Хотите сообщить о полезных в выборе оборудования нюансах? Пишите, пожалуйста, комментарии в блоке, расположенном ниже.
