Двухвентильные краны
Двухвентильный кран способен осуществлять смешивание горячих и холодных потоков воды. Корпусы таких смесителей производятся из латуни и подвергаются хромированию. Изделие оснащается парой вентилей, выполняющих управление картриджами. Излив смесителя, оснащается аэратором, обеспечивающим фильтрацию воды.
Устанавливаемые в ванной краны комплектуются переключателем, способствующим перенаправлению водных потоков по гибкой лейке как на фото. Основное предназначение двухвентильного смесителя заключается в смешивании горячей и холодной воды. Операция выполняется с помощью картриджей, обязательно присутствующих в схеме. После открытия вентиля происходит смешивание потоков во внутренней полости, откуда и поступает вода необходимой температуры.
Рычажный запор

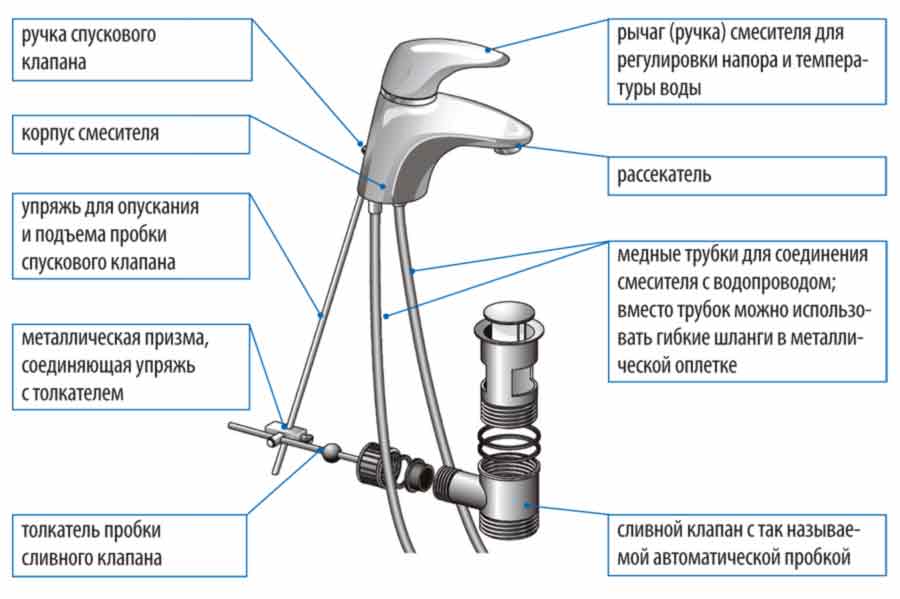

Стоячий (торчащий) однорычажный смеситель для умывальника.
Такие приборы приобрели широкую популярность в последние годы. Это произошло потому, что в таких конструкциях можно практически мгновенно регулировать температуру и напор воды легким поворотом рычага. Такие смесители делятся на следующие два типа:
- агрегаты с вертикальным джойстиком;
- приборы, где рычаг укреплен вдоль носика.
Для правильной установки рычажных конструкций нужно учесть следующее:
- Для укрепления аппарата используется эксцентрик. На него сверху насаживается накидная гайка и декоративная розетка конического типа (фланец).
- Применяется специальная уплотнительная прокладка с фильтром в виде сетки. Она служит для грубой очистки воды и герметизирует стык между накидной гайкой и эксцентриком.
Центральная часть таких смесителей с рычажным запором состоит из таких деталей, как:
- Установленный на фиксирующий винт рычаг.
- Прижимаемый гайкой к месту установки специальный картридж (это самая слабая деталь таких смесителей).
Размещение
Еще на этапе проектирования стоит определиться с тем, где будет расположена конструкция с душем, поскольку необходимо произвести подвод коммуникаций к нужному месту. По локации размещения различают следующие типы:
- Настенный;
- На борту ванны, он же горизонтальный;
- Встроенный или смеситель скрытого монтажа;
- Напольный.
Вариант с настенным монтажом наиболее распространён. Смеситель монтируется на высоте в 20-30 см от края ванны или на уровне примерно одного метра от пола, если вместо ванны используется душевая кабина
Обратите внимание на излив, он не должен быть слишком коротким, струя воды должна попадать в чашу ванны, а не на ее край или стенки
Сегодня начинают пользоваться популярностью варианты, монтируемые на борт ванны. Монтаж и подводка такого смесителя несколько сложнее, однако, это компенсируется нетривиальным внешним обликом. Зачастую их дополняет держатель для душа, закрепляемый на стене.
Смеситель скрытого монтажа – интересный, минималистичный вариант, на поверхности остается только излив, душ, переключатель и рукоятки управления. Сама конструкция для смешивания воды и крепеж вмонтированы в стену и скрыты за плиткой. Они значительно компактнее стандартных, но и стоят в большинстве случаев дороже, да и процесс ремонта или замены будет более трудоемким.
Напольная установка – вариант не слишком распространённый, обычно используется в ванных комнатах с большой площадью, где сама ванна стоит отдельно, не прилегая к стенам. Отличается высокой ценой.
Выбор лучшего материала для смесителей
При обустройстве ванной комнаты, важное значение имеет не только принцип работы смесителя, но и дизайн самого прибора. Давно прошли те времена, когда требовалось исключительное качество изделие
Сегодня же потребительский спрос основан на совмещении качества, цены и оригинального дизайна. Сначала стоит тщательно разобраться: в чем различие между материалами изготовления смесителей для ванной с душем, и какой из них лучше выбрать?
Металлические сплавы как лучший вариант
Бронза и латунь – традиционный вид сплавов, применяемых для изготовления смесителей.Они отличаются высокой степенью водонепроницаемости, не подвержены отложениям, образующимся от постоянного контакта с водой.
Помимо визуально эффектного восприятия, модели из сплава бронзы и латуни отличаются отменным качеством, что и отражается на их ценовой категории
Изделия из легированной стали тоже обладают эффектным дизайном, но в процессе эксплуатации им свойственно загрязняться. Следствием использования воды жесткого состава с примесями становятся поломки. Технология обработки материала более сложная, поэтому и цена будет дороже.
И последний вариант металлического сплава – силумин (алюминий и кремний). Отличается удобством при литье. К основным недостаткам относится небольшой эксплуатационный срок и непрезентабельность внешнего вида. Самый ощутимый плюс этой категории – невысокая цена изделий.
Стандартный срок службы смесителя из силумина составляет от одного до двух лет. Однако низкая ценовая категория позволяет производить частые замены изделия
Если поставить качество, дизайн и удобство на одну линию значимости, наиболее соответствующий потребностям пользователей вариант – сплав латуни или стали.
Пластмассовые подающие установки
Преимущества пластиковых изделий основаны на следующих показателях: низкий вес технологичного материала, стойкость к минеральным отложениям, образующихся при взаимодействии деталей с водой, низкая степень проводимости тепла, а также приемлемая цена.
За счет низкой теплопроводимости, пластмассовые изделия не перегреваются при подаче горячей воды. Однако приемлемым этот материал считается только для деталей смесителя, но не для изготовления всей конструкции
Срок службы подающих установок из пластмассы намного ниже, чем у металлических
Важно, чтобы из этого материала были выполнены лишь вентильные маховики или рычаги. В этом случае пластмассовые части не снижают длительности эксплуатации комплекта
Изящество и хрупкость керамики
Керамический вид смесителей обладает повышенной хрупкостью. Как и в предыдущем случае, такие приборы оснащены только отдельными элементами из керамики. Они играют больше декоративную роль и не влияют на качество изделия
Но уход за ними требуется более тщательный, ровно так же, как и осторожность при эксплуатации
Тактильные ощущения при касании керамических изделий оставляют только приятные ощущения — идеальная гладкость, лоск и чистота форм являются главными достоинствами таких изделий.
Устройство модели с одним рычагом
Однорычажный смеситель представляет собой более сложное устройство, т. к. в нем не задействовано несколько буксов – смешение воды производится при помощи специального шарового или керамического картриджа. Популярные фирмы – Oras, Vidima, Iddis и RAF.
Фото – устройство кухонного смесителя с вентилем
У шарового водопроводного крана с картриджем шарового типа в устройство заложена специальная округлая головка. Она контролирует поток воды и уровень температуры. При подъеме крана вверх производится открытие клапана, а при повороте его направо или налево — регулировка температуры. В отличие от двухвентильного, подключение труб разного водоснабжения производится в одну точку, а при помощи шарика просто внутри крана регулируется поток горячей или холодной воды. Область действия такого смесителя очень широкая – его используют для душевой кабины, раковины, ванной комнаты и кухни.
Фото – шаровая модель
Аналогично работает смеситель керамического принципа действия, но здесь поток воды ограничивается при помощи притертых пластин, выполненных из керамики. Это очень удобный тип современного крана, т. к. он не поддается коррозии, не требует специальных условий эксплуатации и очень редко нуждается в ремонте.
Фото – принцип работы картриджа
Также керамические пластины известны своей плотностью притирки, что позволяет сократить затраты воды во время приема душа или умывания. Из-за полного отсутствия зазора между пластинами ни одна капля воды не проливается без хозяина, так что неприятный капающий звук никогда Вам не помешает.
Фото – вариант с керамическими пластинами
Видео по теме:
ТЕРМОСТАТИЧЕСКИЙ СМЕСИТЕЛЬ
Более современный и в большей степени сложный вид. Главный принцип работы термостатического смесителя – это поддержание постоянной температуры смешанного потока воды, вне зависимости от перепадов давления в смесителе общего водоснабжения.
Главный узел термостатического смесителя – термостатический картридж, сердцем которого является расширяющий материал, состоящий из нескольких видов воска и других составляющих. При повышении температуры восковое содержимое расширяется и давит на диафрагму. Поддерживающая пружина обеспечивает возврат диафрагмы в обратном направлении при понижении температуры воды. Скорость срабатывания термостата колеблется от 0,3 до 3 секунд.
Смеситель самостоятельно подмешивает холодную либо горячую воду в зависимости от того, в какую сторону произошел перепад давления в системе водоснабжения. В итоге, мы с вами получаем ровную, стабильную, комфортную температуру воды.
В большинстве случаев перепад давления холодной либо горячей воды заключается в том, что все элементы потребления – смесители, унитаз, стиральная и посудомоечная машина, если таковая имеется, запитаны на линии водоснабжения последовательно. Вследствие этого, открытие либо закрытие воды на любом участке потребления влияет на всю систему в целом.
Простой пример: человек принимает душ. Он настраивает воду необходимой температуры и силу напора. В это время на другом участке потребления человек включает кухонный смеситель. И, естественно, происходит перепад давления, который влияет на все настройки первого потребителя.
К несомненным достоинствам данного типа смесителей является огромная экономия воды, так как отсутствует время для настройки температуры и силы воды вручную.
Недостатками данного типа смесителя является невозможность ремонта без привлечения специалиста и достаточно высокая стоимость.
Бесконтактный вентиль для ванной
Из самого названия прибора можно понять, что вам для того, чтобы из водопроводного крана побежала вода, не придется к нему даже дотрагиваться. За все действия такого смесителя в ответе инфракрасный датчик, который и осуществляет управление запорным клапаном. Температура и напор входящего потока воды регулируется с помощью специального винта, скрытого в корпусе или наружным рычагом. Вода наступает поступать, как только к крану будет поднесена рука. Некоторые модели обладают функцией регулировки температуры в автоматическом режиме, для этого достаточно переместить руку немного в сторону от центра.
Отличаются такие смесители и по принципу действия:
- в одних приборах вода будет поступать только в определённый промежуток времени;
- в других — клапан перекроет поток воды, как только руки уберут из зоны его действия.
Кроме этого, некоторые модели могут работать от встроенной батарейки, а некоторые от электрической сети.
изменять цвет воды
Подразделять смесители могут по способу их установки. Некоторые модели можно установить только на ванну, некоторые могут быть установлены только на стену. В ванне есть специально предусмотренные отверстия, куда и производится монтаж прибора. На стену установка может произведена скрытым или открытым способом. В некоторых ванных комнатах целесообразнее устанавливать универсальный смеситель с длинным гусаком. В этом случае, его можно будет использовать и для наполнения ванны, и для принятия гигиенических процедур непосредственно над раковиной.
Перечисленные выше смесители располагаются по мере удобства их эксплуатации и увеличения ценового диапазона. Какой именно может подойти для вашей ванны, решать только вам, так как у каждого человека свои индивидуальные предпочтения. Главное правило выбора — это не стоит экономить на приборе. Лучше один раз потратиться, но быть уверенным, что вы приобрели качественную продукцию, которая не доставит вам беспокойства в течении длительного времени.
Промышленные модели
Помимо классических кранов для принудительного отведения воды также существуют специальные варианты для производственных целей. Например, это модель гравитационного смесителя СБ-97МК, назначение которого — сортировка и соединение различных сухих материалов. Широкое применение он получил в фармацевтике, агропромышленном комплексе и производстве металла.
Фото — СБ-97МК
Обслуживание подобных устройств требует специальных навыков, т. к. зачастую они работают с большими объемами
Обращаем внимание, их работа производится по принципу шарикового, но при этом значительную роль играет смешение за счет действия сил гравитации
Ремонт смесителей
Несмотря на прочность устройства большинства современных моделей к механическим и прочим повреждениям, все же часто у смесителя кухни и ванной комнаты начинает протекать вода – это говорит, что необходим ремонт.
Фото — схема устройства для ремонта
Рассмотрим, как производится ремонт кухонного смесителя Grohe двухрычажного устройства:
- Наиболее часто причиной протечки становится изношенность прокладки водяного гусака. Поэтому для починки крана в большинстве случаев достаточно просто поменять её;
- Нужно открутить прижимную гайку при помощи разводного ключа;
- Снять гусак, у места излива Вы увидите старую прокладку, которую нужно убрать, а на её место установить новую. Нужно отметить, что внутреннее давление в смесителе зачастую очень высокое, поэтому на всю резьбу рекомендуем накрутить специальную ленту ФМУ;
- Установите поверх старого гусака прижимную гайку и аккуратно закрутите её. Не сильно пережимайте крепление, иначе можно сорвать резьбу.
Разборка не занимает получаса, но если Вы не уверены в своих силах, то лучше пригласить для ремонта профессионального сантехника. Помимо этого рекомендуем проводить регулярное техническое обслуживание кранов – подкручивать их и при возможности закрывать резьбу ФМУ.
Устройство смесителя и его особенности
Сегодня, наибольшим спросом пользуются однорычажные модели, которые считаются долговечными, функциональными, надежными изделиями. Многие соотечественники до сих пор отдают предпочтение 2-ух вентильным смесителям, которые, по их мнению, просты в эксплуатации, ремонте.
Новинка рынка — термостатические модели. Отличие конструкции заключается в простоте регулирования давления и температуры воды.
Отличаются модели по типу установки:
- Устанавливаются на борт ванны;
- Крепятся на стену.
Чтобы разобраться в принципе работы всего конструктивного ряда, ответим на вопрос — из чего состоит смеситель.
Двухвентильные смесители — незыблемая классика
Основной элемент этого типа конструкции — кран-букса. С ее помощью происходит настройка напора, температуры воды. До недавних времен краны стояли везде и были широко распространены, но с появлением однорычажных моделей, спрос на них упал. Несмотря на спад, «классические» модели продолжают успешно продаваться и использоваться в таких стилях, как кантри, ретро, классика.
У 2-х вентильной модели много положительных качеств, среди которых мы выделим только основные:
- Цена (средняя цена на такой кран для ванной колеблется от 900 до 5000 рублей);
- Высокое качество. Это обусловлено тем, что конструкция смесителя проста — несколько гаек, прокладки, две кран-буксы, пара вентилей, эксцентрики;
- Простота в ремонте. Даже не имея навыков, можно починить конструкцию, не вызывая сантехников — детали крана для ванной продаются в любом магазине;
- Сроки годности. Совершая ремонт и просто выполняя требования эксплуатации, устройство прослужит долго, не причиняя неудобств.
Самые дешевые изделия для ванн производят в Турции, России, Китае. Более дорогие производят в Германии, Италии, Испании, Австрии.
Однорычажный смеситель — внутреннее устройство конструкции
Устройство однорычажного смесителя для ванной основано на одном подъемном и поворотном рычаге. С его помощью, регулируется уровень подачи и температуры воды. Чтобы понять внутреннее устройство частей смесителя, его следует разобрать, изучить все детали в отдельном порядке.
В комплекте с устройством, идут монтажные элементы, в состав которых входят:
- Насадочные гайки;
- Уплотнительные (силиконовые или резиновые) прокладки с сеточкой-фильтром;
- Декоративные накладки (изготовлены из стали);
- Набор эксцентриков.
Теперь переходим непосредственно к крану, который собран из:
- Заглушка;
- Винт;
- Кожух (корпус);
- Гайка-фиксатор;
- Картридж (керамика).
Особенность смесителя для ванной в том, что он оборудован переключателем для душа, который состоит из:
- Ручка-переключатель;
- Соединитель душа;
- Антивозвратный клапан (не допускает засоса воды в обратную сторону);
- Шланг для душа.
На самом смесителе есть излив (может быть, как коротким, так и удлиненным), который состоит из:
- Аэратора;
- Уплотнительного резинового кольца.
Этот тип более удобен, износостойкий. Именно за эти качества его так полюбили наши соотечественники. Среди прочих положительных моментов, следует отметить его умеренную цену.
Отдельного упоминания заслуживает керамический картридж, который состоит из двух плотно прижатых пластин, изготовленных из металлокерамики. Материал, перед изготовлением деталей, проходит обработку ультразвуком, что позволяет подогнать пластины предельно плотно. Такое строение позволяет обеспечить рациональный расход воды — ни одной капли не упадет в раковину или ванну просто так.
Термостатические модели — особенности конструкции
Термостатические смесители, несмотря на свою новизну, быстро обрели популярность и стали использоваться повсеместно. Среди положительных качеств конструкции, хотелось бы выделить следующие:
- Теперь не нужно крутить ручки и краны, чтобы настроить температуру воды;
- Можно установить один режим и температура воды будет всегда оставаться неизменной, невзирая на систему водоснабжения здания;
- Специальная система защиты не допустит, чтобы вы обожглись горячей водой — датчик не даст этому случиться.
Несмотря на все нововведения, конструкцию смесителя для ванной язык не повернется назвать сложным. Основой устройства является элемент, отвечающий за смешивание горячей и холодной воды. Им управляет специальный патрон, изготовленный из воска или биметаллических пластин.
Температура устанавливается при помощи шкалы — пластинки (воск) очень чувствительно относятся к резким перепадам (при нагреве они расширяются и полностью перекрывают воду). Установив шкалу на определенном уровне, в действие приводится специальный винт, который регулирует процесс «сжимания/разжимания» пластин.
СМЕСИТЕЛЬ ДЛЯ ВАННОЙ
Данный тип смесителя является многофункциональным. С его помощью мы можем наполнить ванну, набрать воду в разнообразные емкости – ведра, тазы, вазы. При помощи переключателя-дивертора – перенаправить поток воды с излива на лейку через душевой шланг для того, чтобы принять душ.
Смесители для ванны подразделяются на два вида:
1. С длинным поворотным изливом, размерами 250-400 мм
2. С коротким, чаще всего неповоротным, изливом, размерами 150-170 мм.
Изливы бывают трех видов:
1. Плоский.
2. Круглый.
3. Изогнутый.
Если плоский и круглый изливы выполнены производителем для разнообразия дизайна, то изогнутый выполняет техническую функцию: при повороте с ванны на раковину он обеспечивает более высокое расстояние между изливом и умывальником для комфортного использования.
Практически каждый из них комплектуется аэратором.
Аэратор – это устройство, предназначенное для насыщения потока воды воздухом, он разбивает воздушные пробки.
Некоторые аэраторы способны изменять угол напора подачи воды. Таким образом, мы с вами получаем мягкий, приятный поток.
Смесители для ванны комплектуются различными типами диверторов – переключателей.
Дивертор – это устройство, переключающее поток воды с излива на лейку через душевой шланг, и в обратном направлении. Дивертор может быть встроен в корпус смесителя либо же крепиться к нему отдельной деталью.
Переключатели – диверторы можно разделить на несколько категорий:
– КНОПОЧНЫЙ
С фиксатором и без фиксатора. Он работает на основе возвратной пружины. Следует отметить, что смесители, укомплектованные таким видом дивертора, служат долго и практически не имеют нареканий. Трудность, возникающая при эксплуатации данного типа без фиксатора, заключается в том, что при низком давлении системы водоснабжения, данный дивертор не способен удерживать подачу воды на лейку через душевой шланг, возвращая его в исходное положение на излив.
– ШАРОВЫЙ
Является самым простым и надежным переключателем. В основе конструкции лежит шар с отверстием, который располагается на уплотнительных кольцах. При помощи рукоятки мы поворачиваем шар и направляем поток воды либо на излив, либо на лейку через душевой шланг. Такой переключатель на сегодняшний день является самым популярным типов дивертора у покупателей.
Данный тип имеет два принципа работы:
1. На основе штока кривошипа, при помощи которого латунная втулка с резиновыми манжетами перекрывает воду, направляя ее в нужную сторону.
2. На основе специальных мини-картриджей и специализированных кран-букс из керамических пластин.
– ИНТУИТИВНЫЙ
Он интегрирован в рукоятку расхода воды либо в поворотный излив смесителя. В основе работы данного типа переключателя лежит трехходовый вентиль.
Принцип работы заключается в следующем: рукоятка расхода воды в среднем положении, режим «все выключено». Мы начинаем поворачивать рукоятку на себя, и включается вода с подачей на излив. Для переключения воды на лейку через душевой шланг необходимо начинать поворачивать рукоятку расхода воды от себя, перейти в режим «все выключено», после чего включится вода с подачей на душевой шланг.
Принцип работы переключателя, интегрированного в поворотный излив, совсем прост. Мы поворачиваем излив на себя – включается вода с подачей на излив. Мы начинаем поворачивать излив от себя – включается вода с подачей на душевую лейку.
Также следует уделить внимание комплектации смесителей для ванной комнаты. Практически в каждый комплект входят:. 1
Душевой шланг размером 1,5 метра
1. Душевой шланг размером 1,5 метра.
2. Держатель для лейки.
3. Душевая лейка (однофункциональная или многофункциональная).
4. Отражатели для смесителя, скрывающие узлы соединений и придающие изделию эстетичный вид.
5. Эксцентрики для монтажа – устраняют погрешности при монтаже изделия.
