Устройство насоса стиральной машины: принцип работы помпы

Как проверить работоспособность помпы стиральной машины

На иллюстрации: вид стиральной машины снизу, фишка сливного насоса отключена. Видны ещё 2 помпы (рециркуляции и полива).

Внимание! При работе с электрическими устройствами необходимо соблюдать правила техники безопасности!

Если помпа не сливает воду, то чтобы проверить её работоспособность и исключить подозрения в неисправности электронного модуля, действуем следующим способом:

Оставляем после стирки воду в баке или доливаем, чтобы уровень воды был немного выше дна барабана.
Отключаем стиралку от сети путём вынимания штепсельной вилки из розетки.
Снимаем переднюю панель машинки, чтобы иметь доступ к клеммам подключения помпы.
Снимем фишку или клеммы, в зависимости от особенностей модели. Подключаем клеммы заранее подготовленного провода с вилкой. Проверяем надёжность посадки и отсутствие взаимного касания контактов. Включаем вилку в розетку. Если вода в баке уходит, значит, насос в работоспособном состоянии. И причину поломки нужно искать в неисправности электронного модуля или других элементов в цепи управления помпой.

Очистка внутренних загрязнений

Для этого, воспользовавшись отверткой, подденьте защелку на корпусе моторчика с обеих сторон, и снимите его с катушки.

Еще есть, так называемые “неразборные” моторчики, но и они поддаются “лечению”.

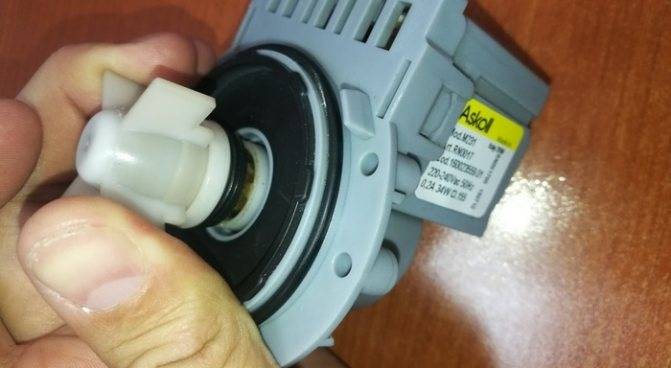

После отсоединения корпуса с лопастями от катушки, мы увидим монолитную деталь. Кажется, что крестовину невозможно извлечь. Но есть небольшая хитрость.

Возьмите обычный строительный фен, выставьте на нем самую низкую температуру, оденьте перчатки, и начинайте прогревать хвостовик детали (длинную ее часть)

Делайте это с аккуратностью.
Через некоторое время, когда хвостовик хорошо прогреется, подденьте крестовину отверткой и осторожно извлеките ее (вместе с магнитом) из корпуса.

На магните и в месте, откуда его извлекли, может быть много грязи. Необходимо все тщательно очистить, после чего можно снять сам магнит с вала. Вы увидите подшипник, требующий, соответственно, очистки и смазки. Смажьте также и подшипник на дне корпуса.

После чего вставьте все на место, с небольшим нажимом до щелчка. Уплотнительное кольцо, находящееся под лопастями, должно плотно сесть на свое место.

На рисунке ниже показан загрязненный моторчик с машинки марки Indesit (Индезит).

Правила эксплуатации помпы стиральной машины

Запас прочности этой детали рассчитан на успешную эксплуатацию в течение долгих лет, но неправильное обращение, плохая вода и сбои в электричестве могут существенно сократить срок службы и вызвать преждевременную поломку. Известны случаи, когда подобного рода неисправности возникают уже в первые три года работы устройства.

Максимально обезопасить технику и продлить срок ее работоспособности можно, придерживаясь элементарных правил эксплуатации техники. К таким относятся:

слишком грязные вещи обязательно надо предварительно вытряхивать, а при необходимости и ополаскивать перед загрузкой в машину. Такая полезная привычка позволит избавить машину от большого количества грязи и мусора, который оседает на ее внутренних деталях;
стирать порошком, который предназначен для стиральных машин-автоматов. Соблюдать правильную его дозировку, поскольку излишки тоже могут замусоривать сливные каналы машинки;
использовать специальные мешки для стирки вещей с бусинами, стразами, мелкими пуговицами и другими элементами декора, которые могут в процессе стирки оторваться и попасть в механизм машины;
внимательно проверять карманы вещей перед загрузкой: монетки, нитки, бумажки и прочий мусор может забить фильтр и привести к заклиниванию крыльчатки;
по возможности устанавливать очистительные фильтры, которые позволяют подавать к машинке уже очищенную воду. В регионах с некачественной водой часто устанавливают фильтр на общую подачу воды в дом. Это не только убережет стиральную машинку, но и в целом положительно скажется на многих бытовых аспектах.

Обязательно надо проводить регулярную профилактическую проверку устройства, которая включает осмотр насоса, крыльчатки и проводки, чистку сливного шланга.

Поломка насоса стиральной машины влияет на работу всего устройства в целом. Справиться с проблемой можно, обратившись в сервисный центр или самостоятельно. В зависимости от особенностей конструкции техники, пути решения проблемы могут несколько отличаться. Для того чтобы продлить срок эксплуатации важнейшей детали, следует раз в три месяца проверять помпу, ограничивать попадание мусора в машину и пользоваться моющими средствами в соответствии с инструкцией.

Проверка улитки помпы

Если слышен необычный шум в зоне расположения помпы (нижняя правая часть машинки), то возможно в улитку насоса попал мелкий предмет после стирки или произошёл критичный засор. Если это случилось в процессе стирки, то предварительно придётся вычерпать воду из барабана. Проверка заключается в следующем:

Открываем крышку в нижней правой части панели.
Видим круглое отверстие с пробкой — это фильтр.
Открываем фильтр методом откручивания. Возможно подтекание воды, поэтому заранее подставим небольшую плоскую ёмкость.
Смотрим внутрь полости улитки (можно подсветить фонариком), удаляем посторонние предметы, если они там есть. В нормальном состоянии мы не увидим ничего кроме крыльчатки насоса. Кроме случаев, когда на одну улитку установлено два моторчика — один на слив, другой на рециркуляцию (полив).

Ещё одна традиционная причина — это засор входного патрубка. Поможет чисто механическая прочистка.

Как понять, что сломался насос?

Стоит понимать, что самостоятельная разборка помпы – мероприятие рискованное. Чтобы обезопасить себя от лишних затрат, стоит сначала убедиться, что проблема действительно в ней. Вполне вероятно, что к внезапной остановке машинки LG привели совершенно другие причины. Исключить ошибку можно, последовательно проверив все «больные точки» сливной системы.

Оцениваем шумность машинки. Когда дренажная помпа неисправна, от автомата исходит сильный гул, при этом вода не сливается и не набирается. Должно насторожить и полное отсутствие каких-либо звуков – в норме умеренный шум средней громкости. Протестировать свою стиралку легко: достаточно запустить самый быстрый цикл и прислушаться к агрегату.

Осматриваем сливной шланг. Нередко слив затруднен из-за засоренного шланга, когда отработанная вода просто не может выйти из машинки в канализацию. Подтвердить догадку можно прощупыванием резины по всей длине, но лучше сразу отсоединить патрубок и промыть его под краном.

Прочищаем мусорный фильтр

При первых подозрениях на неполадки со сливом, необходимо обратить внимание на мусорный фильтр. Он находится под крышкой технического люка в правом нижнем углу автомата, представляя собой пластмассовую насадку-спираль

Поворачиваем круглую крышку на пол-оборота, тянем на себя и тщательно вычищаем весь скопившийся мусор. Как правило, на пластмассе всегда есть волосы, монетки, куски грязи и даже косточки от бюстгальтера.
Пытаемся прокрутить крыльчатку. Не стоит спешить возвращать мусорный фильтр на место. Лучше сразу проверить еще один проблемный элемент сливной системы – крыльчатку насоса. Это «колесо» с лопастями, которое находится на помпе как раз напротив отверстия под «мусорник». С помощью фонарика находим винт и стараемся проверить пальцами, свободно ли он вращается. Если его движение затруднено, то счищаем мешающие вращению волосы, нитки, ворс, проволоку и другие посторонние предметы.

2 Как чистить сливную систему и насос стиральной машинки?

У каждой стиральной машинки внизу имеется специальная углублённая панелька (см. фото 1).

Фильтр находится под круглой крышкой в правом нижнем углу стиральной машинки

Как правильно разобрать насос стиральной машины

Помпа в стиральной машине отвечает за закачку воды для стирки и за откачку ее из бака после окончания цикла. Обычно смена воды проводится перед полосканием и после. Но что делать, если вода остается в баке, а машина издает жужжание? Тогда нужно знать, как разобрать и проверить насос стиральной машины.

В статье мы расскажем, как достать помпу из корпуса СМ, разобрать, очистить и проверить на исправность.

Устройство и виды насосов в стиральной машине

Устройство сливного насоса простое. Он состоит из крыльчатки, статора и ротора на постоянном магните. Ротор может вращаться в любую сторону, поэтому, когда крыльчатку блокирует посторонний предмет, он может делать рывки то в одну, то в другую сторону.

Есть два типа насоса в стиральных машинах:

Циркуляционный тип насоса для подачи воды во время стирки и полоскания. Такой вид помпы устанавливается на дорогих стиралках типа «Сименс», «Бош» и «Ханса».
Сливной откачивающий насос. Откачивает отработанную воду из бака. Также насос удаляет воду из бака после отжима. Характеристики помпы таковы: мощность от 20 до 30 Вт, производительность 20 литров в минуту.

Где находится насос в стиральной машине? Точное месторасположение зависит от марки СМА. В моделях Whirlpool, Samsung (Самсунг), Ariston, Beko, LG, «Индезит», до помпы можно удобно добраться через днище, что не требует дополнительной разборки.

В машинах-автомат «Электролюкс» и Zanussi достаточно снять заднюю панель. А в марках СМА AEG, Bosch и Siemens придется полностью разбирать переднюю панель.

Признаки и причины неисправности

Перед тем, как разбирать водяной насос, обратите внимание на основные признаки неполадки:

При заливе и сливе воды машина сильно гудит и жужжит.
Стиралка не реагирует на установленные программы.
В барабан поступает недостаточное количество воды.
В барабане остается вода после стирки.
Включен режим слива, но вода уходит очень медленно.

Сразу нужно исключить возможные причины неисправности, такие как:

Засор в сливном фильтре или шланге.
Неполадки с электроникой. Если нарушились контакты, идущие от платы управления к насосу, то помпа не получает сигнала о начале работы.

Также причиной того, что дренажный насос плохо справляется со своей работой, может быть заклинивание крыльчатки. Зачастую, когда крыльчатка вращается, на нее наматываются нитки или волосы. В результате ее заклинивает, откачка воды прекращается.

Что можно сделать для проверки

Проверить сливную систему несложно. Начинать нужно со сливного фильтра, который служит своеобразной пробкой насоса. Для этого не придется ничего разбирать. Поступите так:

Перекройте кран подачи воды.
Подготовьте плоскую емкость.
Плоской отверткой разожмите защелки на дверце, которая закрывает дренажный фильтр. Он расположен внизу под передней панелью.
Выкрутите фильтр, слейте воду и осмотрите его на засор.
Чтобы проверить крыльчатку, посветите фонариком в отверстие фильтра.
Осмотрите крыльчатку, нет ли на ней инородных предметов. Также посмотрите, крутится ли она при работе. Если все в порядке, установите на место фильтр.

Подготовка к работе и разборке

Для ремонта или замены насоса откачки воды подготовьте все необходимое.

Комплектующие:

Новая помпа, которая подходит для вашей модели стиральной машины. Перед походом в магазин можно снять старую деталь и показать продавцу. Он предложит подходящую замену. Если вы решили купить комплектующие в интернете, на помпе указывается индивидуальный номер, по которому стоит ориентироваться.
Резиновые прокладки.
Крыльчатка (в случае неисправности).
Шкив и ось.
Датчики и контакты для насоса.

Инструменты:

Крестовая отвертка.
Нож.
Мультиметр.

Инструкция по разборке насоса

После того, как вы вытащили помпу для разбора и осмотрели крыльчатку, проверьте состояние резиновых прокладок. Если на их поверхности присутствует отработка – заменяйте их тут же.

Чтобы разобрать, нужно снять крышку насоса повышения давления. Поступите так:

Сразу рассмотрим, как снять и поставить крыльчатку, если она сломалась.
Сначала снимается улитка помпы – нужно выкрутить винты.

Отметьте расположение мотора по отношению к улитке и снимите его вместе с крыльчаткой.
Теперь острым ножом обрежьте лопасти крыльчатки и установите все в обратном порядке.

Во время сборки можно использовать специальную смазку для помпы.

Чтобы проверить обмотку помпы на исправность, воспользуйтесь мультиметром. Как прозвонить обмотку? Прикладывайте щупы мультиметра к обмотке, замеряя сопротивление. Если обмотка неисправна, то ремонту деталь не подлежит. Нужна полная замена.

Вам помогла статья?

Да Нет

Проверка крыльчатки

Препятствует полноценному сливу и заблокированная крыльчатка. Забытый в кармане ключ или выскочившая из бюстгальтера косточка могут заклинить лопасти помпы и приостановить работу стиралки. К счастью, обнаружить и устранить неисправность такого плана несложно.

В большинстве случаев ремонт обходится без разбора стиральной машинки. Достаточно выкрутить сливной фильтр и просветить его посадочное место фонариком. В конце «тоннеля» будет видна крыльчатка помпы – пластиковое колесо с лопастями. Просуньте пальцы в отверстие и попробуйте запустить его в движение.

Если крыльчатка не вращается, нужно нащупать застрявший предмет. Очень часто в его роли выступает комок волос или шерсти, монета, упомянутая косточка или проволока. Как только инородное тело будет убрано, проблема решится.
Если же крыльчатка крутится, но периодически затормаживается, значит, проблема в перегоревших или ослабевших контактах. Также негативно сказывается на вращении «колеса» и неисправная плата управления.

Когда осмотр не дал результатов – крыльчатка вращается свободно или стоит, но без видимых помех – придется разбирать стиралку и доставать помпу. Для дальнейшей диагностики необходимо взять насос в руки.

Определяем неисправность помпы

Не всегда отсутствие полноценного слива означает, что помпа неисправна. Неполадки с циркуляцией воды могут вызвать и другие дренажные проблемы, к примеру, заклин, засор, ослабление контактов. Поэтому не нужно спешить с разборкой автомата и доставать насос из корпуса. Лучше постараться провести диагностику и локализовать поломку.

Мастера рекомендуют при первичной диагностике сливной системы придерживаться следующего плана:

«прослушать» помпу;
проверить и прочистить сливной фильтр;
убедиться в чистоте сливного шланга;
прокрутить крыльчатку помпы;
посмотреть подведенные к насосу провода и клеммы.

Теперь подробнее. В первую очередь рекомендуется не прекращать запущенный цикл, а дождаться набора воды или очередного слива. Подойдите к стиральной машинке и прислушайтесь: во время полоскания или отжима насос работает равномерно и умеренно шумит, постепенно наполняя или опустошая барабан. Если же помпа гудит, а бак остается прежним, или из автомата не раздается никаких звуков – «сердце» находится не в рабочем состоянии.

Далее стараемся выяснить характер неисправности. Сначала отщелкиваем дверцу технического люка, вынимаем мусорный фильтр и чистим его от волос и грязи. Заодно осматриваем освободившееся от спирали отверстие. Не исключено, что в него попала косточка от бюстгальтера или ключ.

Следующий на очереди сливной шланг. Банальный засор или слишком толстый слой накипи на стенках может привести к застою воды. Чтобы проверить догадку, отцепляем «рукав» от канализации и корпуса, промываем под краном или замачиваем в уксусном растворе. После возвращаем резину на место и запускаем тестовой цикл. Если помпа вновь гудит и не справляется с нагрузкой, то продолжаем начатую диагностику.

Определяем неисправность помпы

Мастера рекомендуют при первичной диагностике сливной системы придерживаться следующего плана:

«прослушать» помпу;
проверить и прочистить сливной фильтр;
убедиться в чистоте сливного шланга;
прокрутить крыльчатку помпы;
посмотреть подведенные к насосу провода и клеммы.

Какой напор воды нужен для стиральной машины?

Водоподача в стиральную машину-автомат должна осуществляться под напором, который не ниже значения, указанного в технической документации. Разработчики СМА решили, что быстрое наполнение бака — обязательное условие продуктивной стирки. В Европе и Японии свои стандарты жизни, в которых нет места проблемам с водоснабжением. Россия не ограничивается мегаполисами, и где-нибудь в глубинке о стандартах водоснабжения даже не подозревают.

Нехватка напора не всегда заканчивается отказом работать, бывает, СМА запускается, но все процессы идут медленно: долго набирается бак, плохо смывается порошок, падает качество стирки. Узнаем, какое давление нужно для стиральной машины-автомата в зависимости от ее марки:

СМА от Zanussi, Electrolux, LG, Samsung и Daewoo — 0,3 бар. Есть модели с впускными клапанами, рассчитанными на 0,4 бар. Работа во многом зависит от программного обеспечения.
Ariston, Beko, AEG, Indesit, Candy и Whirlpool — 0,4 бар. Многие «Индезиты» работают и при меньших значениях.
Bosch и Miele в основном требуют 0,5 бар.
Kuppersbusch — 0,8–0,9 бар. Есть модели, работающие при 0,5 бар.

В сельских водопроводах напор на уровне 0,1 бар и даже меньше.

Ремонт или замена помпы стиральной машины

Инструменты, необходимые для ремонта

Состав нужных вам инструментов будет завить от рода неисправности, поэтому мы предоставим вам список всех нужных инструментов, так сказать, по максимуму. Следующий список, который поможет нам, справится с насосом:

Насос сливной системы в сборке;
Новая крыльчатка;
Прокладка;
Ось;
Шкив;
Манжета;
Датчик насоса сливной системы;
Контакты.

Покупать новую помпу и детали необходимо правильно. Для верности возьмите старую деталь, принесите ее в магазин и продавцы-консультанты помогут вам подобрать аналог вашей старой помпы.

Точно так же лучше сделать и с прочими комплектующими. Для того, чтобы не искать все детали по углам торгового центра, проще всего будет принести разобранный насос и показать каких элементов вам не хватает.

Если вы захотели заказать комплектующие в интернете, то вам лучше искать по номерам. Их можно просмотреть на старой снятой помпе.

С инструментами проблем возникнуть не должно. В особенности, кроме отвертки (крестовой) и перочинного ножа нам ничего и не требуется. Но если вам понадобится проверять проводки, датчики и контакты на работоспособность, то вам нужно будет приобрести мультиметр.

Как же добраться до сливного насоса

Для того что бы добраться до насоса сливной системы вам не нужно разбирать машинку полностью. Ремонт на сегодняшний день проводится в зависимости от модели конструкции и её производителя.

К некоторым насосам довольно легко добраться, чего не скажешь об остальных. Давайте рассмотрим все по порядку.

У фирм Samsung, Ariston, Candy, Ardo, LG, Whirpool, Beko и Indesit самый простой способ добраться до насоса. Надо всего лишь перевернуть стиральную машину на бок, произвести демонтаж задней панели и помпа уже перед вашими глазами;
Фирмы Электролюкс и Занусси выпускают довольно-таки сложные модели. Чтобы добраться до насоса в данных моделях, необходимо развернуть помощницу и открутить все саморезы, которые держат заднюю панель.
У фирм АЕГ, Бош и Сименс самые сложные модели, и подобраться к помпам и насосам очень затруднительно. Для этого необходимо снять переднюю панель и панель управления.

Чиним все самостоятельно

Как мы уже сказали немного выше, помпа довольно простой прибор, и ее произвести ремонт достаточно легко. Если внешних повреждений не обнаружено, то следует её разобрать и рассмотреть внутренние элементы вблизи.

Один из самых частых вариантов поломки помпы, это крыльчатка. Крыльчатка может и сама слететь со своей оси, но насос при этом будет работать, и издавать характерные звуки, а вода все равно не будет качать. Решение такой проблемы довольно простое – просто купите новую крыльчатку и установите на место старой.

Когда вы будете разбирать помпу, рекомендуем обратить внимание на резиновые прокладки. Если есть хоть малейший признак отработанного срока, то их следует заменить.. Рассмотрите и проверьте все подвижные части помпы и шкив

Если так же найдете признак отработки, то все подлежит замете

Рассмотрите и проверьте все подвижные части помпы и шкив. Если так же найдете признак отработки, то все подлежит замете.

Детали для помпы очень дешевые, однако, не пренебрегайте их заменой, или же использовать фирменные запчасти, ведь оттягивая момент, вы можете просто потерять все свое время, и в конце заменять помпу полностью.

Когда вы производите ремонт старой помпы, вы должны знать, что в ней все еще есть вода, поэтому следует подготовиться заранее и принести емкости для воды и половые тряпки.

Итак, как вы уже поняли ремонт помпы можно произвести самому, при этом не звоня в сервисные центры и не вызывая мастеров. Для того, чтобы это сделать, вам нужно просто хорошо изучить нашу статью. Удачи в ремонте!

ТОП магазинов стиральных машин и бытовой техники:

mvideo.ru/- магазин бытовой техники, большой каталог стиральных машин
holodilnik.ru – Недорогой магазин бытовой техники.
techport.ru – выгодный современный интернет магазин бытовой техники
citilink.ru – современный интернет магазин бытовой техники и электроники, дешевле офлайн магазинов!
ru.aliexpress.com- запчасти для стиральных машин

Расположение сливного насоса и как до него добраться

Сломанную стиральную машину можно отправить в сервис для диагностики и ремонта, но при желании с проблемой можно справиться своими силами. В зависимости от отличительных особенностей модели, насос может находиться в разных местах машинки. Общая инструкция в данной ситуации рекомендует следующую последовательность действий:

Обесточить стиральную машину путем выключения ее из розетки.
Перекрыть подачу воды.
Перевернуть устройство таким образом, чтобы слив находился сверху.
Отвинтить и снять верхнюю крышку. Обычно сливной фильтр раскручивается в несколько оборотов.
Подставить приготовленную заранее емкость для остатков воды.
Очистить сетку фильтра от скопившегося мусора.

После выполнения этих несложных манипуляций появляется возможность подробно рассмотреть внутренний механизм техники, поскольку все детали расположены внизу устройства. Для удобства лучше подсветить фонариком. При необходимости крыльчатку надо очистить от мусора и попробовать аккуратно прокрутить ее рукой — в идеале она должна вращаться с небольшими задержками.

Самыми легкими в плане осмотра являются машинки производства Electrolux, Samsung, Candy, LG и Zanussi. Обычно их диагностику выполняют через днище или путем снятия задней панели. А вот Indesit, Siemens и Bosch в этом вопросе проигрывают — все самые важные детали находятся под лицевой крышкой машинки. В таких случаях вначале нужно снимать загрузочный люк, что является довольно длительным и трудоемким процессом.

Причины засорения и их профилактика

В чем же причина засора? Грязь и мусор из водопровода или из одежды, а также некачественные порошки, которые вместо того, чтобы растворяться в воде, забивают помпу. Поэтому выделяют два вида засоров: механический (от попадания мусора) и естественный (от мельчайших частиц одежды скопившихся на фильтре). Естественный засор образуется в сливной системе в любом случае хоть и медленно, так что если вы никогда не очищаете сливную систему своей машинки, она обязательно встанет в самый неподходящий момент.

Чтобы в будущем сократить количество «чисток» сливной системы, достаточно не забывать простые правила:

Одежду с отрывающимися «украшениями» лучше стирать в специальных мешочках.
Не используйте некачественный стиральный порошок.
Раз в месяц стоит чистить систему слива машинки.
Перед каждой стиркой проверяйте все, даже самые маленькие карманы одежды на предмет забытых вещей, мусора или бумажек.
Застегивайте перед стиркой молнии и пуговицы.

И помните, за стиральной машинкой тоже нужен уход, и тогда она будет исправно служить вам еще очень долго.

Внимание, только СЕГОДНЯ!

Чистку фильтра и полный слив воды рекомендуется проводить не реже 2-3 раз в год.

Если эту процедуру проводить регулярно, то можно на долгое время избежать поломки сливного насоса. Иногда бывают случаи, когда чистка фильтра становится необходима, например:

Если стиральная машина не сливает воду или происходит сбой при выполнении цикла отжима;

Если на дисплее отображается сообщение “Прочистить насос”;

Для этого:

1. Отсоедините стиральную машину от электрической сети.

2. Откройте нижнюю панель или крышку на панели, закрывающую фильтр.

Или так

3. Подготовьте емкость и расположите ее под фильтром с правой стороны.

4. Приоткройте фильтр. Полностью не вынимайте. Аккуратно против часовой стрелки поворачивайте фильтр, пока из него не начнет выливаться вода.

5. Дождитесь, когда вся вода полностью выльется, выкрутите фильтр полностью и извлеките его.

или так

Можно осторожно наклонить машину вперед, чтобы дать вытечь оставшейся воде полностью.. 7. Прочистите отсек, где находился фильтр и непосредственно сам фильтр

Прочистите отсек, где находился фильтр и непосредственно сам фильтр.

7. Прочистите отсек, где находился фильтр и непосредственно сам фильтр.

8.Убедитесь, что крыльчатка сливного насоса свободно вращается.

9.Установите фильтр на место и по часовой стрелке закрутите его до упора.

10.Установите нижнюю панель (или крышку на панели) на место.

11.Включите стиральную машину в сеть.

Если у Вас модель со шлангом аварийного слива, тогда снимите цоколь (или панель) как описано выше. Затем извлеките шланг аварийного слива, поместите емкость для воды, на таком расстоянии, чтобы шланг до нее достал. Снимите со шланга заглушку и дайте воде стечь в

емкость. Чистку фильтра следует выполнять, как указано выше. После установите заглушку на шланг и установите его на место в основании машины.

Несмотря на то, что стиральная машина – это «помощница» в поддержании чистоты, сама она также нуждается в уходе и чистке. Если однажды при стирке, вы услышите непонятное жужжание, исходящее от машины, которое раньше вы не слышали, при этом машина не сливает отработанную воду, это значит, что ее срочно нужно почистить. Скорее всего, засорился сливной насос, в худшем случае – насос вышел из строя. Поэтому мы и решили рассказать вам, как почистить сливной насос в стиральной машине своими силами, не прибегая к помощи мастера.

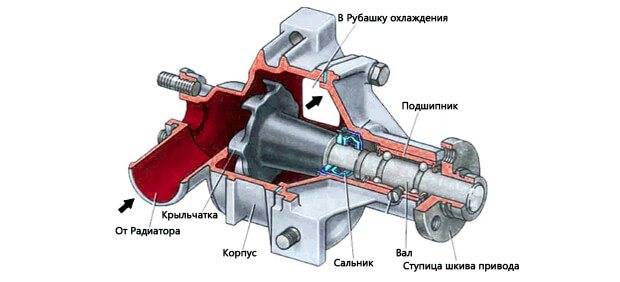

Конструкция и принцип действия насоса

Не помешает рассмотреть, из чего состоит и как работает автомобильная помпа. Элемент представляет собой корпус в виде крепежного фланца с отверстиями, изготовленный из алюминиевого сплава. К нему крепятся остальные детали:

основной вал с подшипником запрессован в центральном отверстии корпуса;
крыльчатка из пластика или металла насажена на внутренний конец вала;
ведомый шкив (бывает зубчатый либо ручьевой) установлен на внешнем конце вала;
чтобы тосол не вытекал наружу по оси, узел прохода вала сквозь корпус уплотнен специальным сальником.

Фланец водяного насоса прикручивается к блоку цилиндров или переходнику таким образом, что крыльчатка оказывается в потоке охлаждающей жидкости, а ведомый шкив располагается на одной оси с ведущим шкивом коленвала. Для уплотнения соединения под фланец ставится прокладка. Принцип работы помпы чрезвычайно прост: коленчатый вал двигателя вращает крыльчатку насоса посредством приводного ремня. Чем выше обороты двигателя, тем интенсивнее антифриз перекачивается по системе. Срок службы элемента составляет от 40 до 140 тыс. км пробега в зависимости от марки и модификации автомобиля. На дорогих импортных машинах перекачивающее устройство работает дольше, на отечественных авто – меньше.

В некоторых автомобилях установлена помпа, действующая от собственного электрического привода. Такая новация не нашла широкого применения по причине удорожания конструкции и снижения надежности.

Принцип работы насоса стиральной машины и помпы

На сегодняшний день во все существующие стиральные машины типа автомат вода поступает сама, то есть под давлением из-под крана, к которому и присоединена конструкция.

Когда хозяин выбирает определенную команду из предоставленных машинкой программ, то специальный магнитный клапан, который пропускает воду, открывается, дабы пропустить необходимое количество воды в барабан.

Уровень воды в барабане контролирует особый датчик под названием прессостат.

Как только вода поступила в стиральную машинку она проходит все латки со средствами стирки, смешивается по пути, и после этого попадает в барабан, во время всего процесса стирки воды будет находиться в нем.

После того как стирка закончиться, вся эта использованная вода попадает в помпу через особый шланг.

Помпа в паре с насосом начинает откачивать использованную воду из барабана в отверстие канализации через сливной шланг, данный процесс начинается после специального сигнала от системы стиральной машинки и будет продолжаться, пока вода полностью не исчезнет из бака.

Точно такой же процесс будет происходить и в режиме полоскания, однако, уже без разнообразных средств стирки и различных кондиционеров. Режим отжима происходит при таком же участии помпы и насоса.

Ремонт насоса стиральной машины своими руками

Если после проверки и чистки крыльчатки проблема не устранена, значит она более серьезная и потребуется разбирать насос и производить более детальный осмотр.

При сильных нагрузках помпу защищают предохранители, которые находятся на обмотке детали и отключаются. При нормализации температуры, контакты восстанавливаются.

Для начала нужно отсоединить помпу от улитки. Вообще существует два вида крепления: просто винтами и безвинтовое (нужно только повернуть насос против часовой стрелки). На этом этапе можно узнать прокручивается ли крыльчатка на валу. В норме она должна крутиться с маленькими задержками, так называемыми скачками. Это обусловлено действием магнита, вращающегося в катушке. Если трудно поворачивается и мусора нет, тогда придется полностью разобрать деталь и посмотреть возможен ли ремонт крыльчатки насоса стиральной машины.

На корпусе моторчика есть защелка с обеих сторон, которую нужно отцепить отверткой. Это если в вашей машинке разборный моторчик, но бывают неразборные виды. На первый взгляд его невозможно разобрать, но если знать некоторые нюансы, то можно.

Поможет строительный фен, которым нужно прогреть длинную часть детали, так называемый хвостовик маленькой температурой. После нагрева хвостовика крестовина с магнитом извлекается из корпуса. Обычно грязь скапливается на магните и в месте откуда его вытащили. После чистки снимается сам магнит. Далее будет виден подшипник, который тоже очищается и смазывается. После этих процедур деталь собирается обратно. Под лопастями находится кольцо, которое должно плотно сесть на место. Возможно потребуется замена сальника.

Износ подшипников

Если в процессе работы вала, появляется биение, значит неисправны подшипники.

Из-за этого появляется трение между улиткой и крыльчаткой, что вызывает неполадки и ремонт насосов стиральной техники. Решить проблему можно путем замены подшипников. В экстренном случае, когда нет возможности купить новую деталь, а стирка ждать не может, спасет только укорочение лопасти не больше чем на 2 мм. Делается это острым ножом.

После ремонта корпус устанавливается в катушку и фиксируется. На этом устранение неполадки насоса своими силами заканчивается.

Назначение помпы

Рядовое решение включает в себя электрический двигатель с крыльчаткой и отводами. С одной стороны к помпе подходит патрубок для поступления жидкости, а с другой находится сливной шланг.

Основная задача устройства – закачка воды в систему и последующий её слив по команде главного процессора. К примеру, в режиме полоскания машине требуется очень много жидкости, тогда как при отжиме она совсем ни к чему.

Если помпа неисправна, то процессор не сможет организовать нормальную работу режимов, или же техника вовсе откажется работать. Конструкцию устройства никак нельзя назвать сложной, так же, как и принцип его работы. В подавляющем большинстве моделей установлено одно из двух решений – сливное или циркуляционное.

Особенности работы насоса стиральной машины
