Критерии выбора термопота
- 1. Время на кипячение. Естественно, это важный критерий выбора. По этому вопросу можно сказать следующее: любые модели термопотов, любых торговых марок при условии одинаковой емкости резервуаров, доводят воду до кипения за одинаковое количество времени.
- 2. Время на разлив. Опять же, любой термопот наполнит чашку приблизительно за одно и то же время, ну плюс – минус несколько секунд. Это несущественно.
3. Сохранение тепла. Именно ради этой функции мы и приобретаем термопот. Суть ее состоит в том, что вода, доведенная до кипения, должна сохранять заданную температуру. Во многих моделях термопотов имеется несколько (от четырех до шести) температурных режимов. Термопоты попроще сохраняют воду только при одной температуре. После закипания воды, термопот переходит в режим сохранения тепла автоматически
Поэтому при выборе прибора обратите внимание на его возможности
- 4. Время перехода от кипения к сохранению тепла. А вот этот критерий у разных моделей имеет существенное отличие. А вот наоборот, время перехода от режима сохранения тепла к кипению не имеет отличий. Однако, этот критерий вряд ли является важным при выборе.
- 5. Точность температуры воды. Если вам это принципиально, то определить правильно ли работает термопот можно следующим образом. Налейте воду из термопота в емкость, прикройте ее крышкой, но так, чтобы туда можно было поместить термометр и измерьте температуру. Таким образом, вы сможете узнать есть ли отклонения реального значения от заявленного на конкретном режиме. Но сразу стоит сказать, что погрешность составит, в лучшем случае, до семи градусов в сторону понижения. Если вам нужна точность, то имейте это ввиду.
Термопот и его функциональность
На рынке бытовой техники появился современный прибор, сочетающий в себе функции электрочайника и термоса. Но чем же термопот все-таки отличается от классического чайника? Устройство выполняет не только кипячение воды, но и поддержание температурного режима жидкости на уровне 90 градусов.
Конструктивные отличия
Термос-чайник представляет собой резервуар для воды с нагревателем и механизмом управления. Чтобы нагреть воду до определенной температуры, используются 2 типа терморегуляторов:
- бесступенчатые — для подогрева от 60 до 100 градусов;
- ступенчатые — с регулировкой нагрева при определенной температуре.
Корпус изделия бывает стеклянным, керамическим, пластиковым и металлическим. Внутренняя колба съемная, изготавливается из нержавеющей стали с толстыми стенками. Принцип работы термопота схож с самоваром.
Интересно! На рынке представлены термопоты с двумя контейнерами — для нагрева и охлаждения воды. Они работают по принципу кулера.
Достоинства и минусы
Прибор нагревает воду до 95-100 градусов и долго сохраняет ее горячее состояние. Среди других преимуществ:
- вместительность — нагревает от 3 до 8 л;
- энергоэффективность — расход электричества небольшой;
- долговечность — выполняется из материалов высокого качества;
- обладает превосходными теплоизоляционными свойствами;
- простота эксплуатации, наличие встроенного электронасоса;
- экономия времени — наличие горячей воды в любое время;
- возможность регулировать температуры жидкости;
- безопасность работы, корпус не нагревается при включении.
В числе минусов эксплуатации устройства:
- длительное время закипания;
- низкая мощность — до 800 Вт;
- высокая стоимость изделий;
- большие размеры и значительный вес.
Если сравнивать электрочайник или габаритный термопот, что намного выгоднее, то однозначно второй вариант.
Дополнительные функции
Чем дороже прибор, тем больше в его арсенале полезных возможностей. Каждая из них способствует более качественной, комфортной и безопасной эксплуатации устройства:
- Отсрочка старта. Функция позволяет выбрать подходящее время, к которому необходимо закипятить содержимое или довести до нужной температуры. Благодаря этому удается дополнительно экономить на расходах электричества, так как техника не будет работать, когда этого не нужно — например, ночью или днем, когда дома никого нет;
- Самоочистка. Если нет времени или желания регулярно очищать колбу от накипи, стоит приобрести термопот с возможностью самоочистки;
- Наличие фильтра. Фильтр очистит водопроводную воду, предотвратит чрезмерное образование накипи. Очень полезная функция, делающая воду безопасной для употребления и продлевающая срок службы агрегата. Такую возможность не встретишь на дешевых устройствах;
- Звуковой сигнал. Когда выбранная программа завершит свое действие, прибор выдаст определенный звуковой сигнал, оповестив хозяина об этом. Функция исключает необходимость часто подходить к агрегату и проверять состояние работы;
Подсветка. Поможет пользоваться установкой в темное время суток без необходимости включать свет в помещении;
- Дозировка порций. Самые продвинутые модели позволяют установить объем жидкости, который нужно налить за один раз — 125, 250 или 500 мл. Опция удобна для приготовления детского питания или других блюд, где важна точная дозировка. В остальном в ней нет существенной необходимости.
Совет! Дополнительные функции удорожают стоимость техники. Приобретайте прибор с набором тех программ, которые вам действительно нужны, которыми вы будете ими пользоваться.
Как выбрать
Сегодня в продаже можно найти огромный ассортимент самых разнообразных устройств для кипячения и подогрева воды, которые значительно отличаются друг от друга характеристиками.
Объём резервуара
Для бытового использования объем резервуара — это основной параметр, которым руководствуются при выборе термопота. Он может колебаться в довольно широких пределах: от 2 до 8 л. Можно найти и приборы с большей емкостью, но их использование целесообразно лишь в кафе, ресторанах и столовых. Следует учесть, что на поддержание температуры воды тратится примерно одинаковая мощность вне зависимости от объёма. Правда, это справедливо только при действительно хорошей теплоизоляции внутренней колбы.
Считается, что для небольшой семьи из 3-х человек оптимальный объем термопота составляет 3-4 л. Семья побольше потребует прибор ёмкостью 5-6 л. Тот же объём будет полезен и при приеме гостей. В доме, где живет большая семья нужно выбирать термопоты ёмкостью до 10 л: они позволят не испытывать нужды в горячей воде в любое время.
Тип нагревательного элемента
Электрический нагревательный элемент в современных термопотов обычно бывает двух типов:
Трубчатый электронагреватель или сокращённо ТЭН. Представляет собой металлическую трубку внутри которой проходит нихромовая или фехралевая спираль. При прохождении по ней электрического тока она раскаляется и отдает тепло в воде.
Дисковый электронагреватель из толстого теплопроводного металла содержит пару контактов. Когда цепь замыкается, диск сильно разогревается, и вода вскипает.
Какой нагревательный элемент у Вашего термопота?
ТрубчатыйДисковый
Поскольку любой термопот работает в двух режимах — кипячение воды и сохранения тепла, то и нагревателей в нём тоже обычно два: послабее и помощнее. Правда, некоторые модели содержит один нагревательный элемент, который может работать в двух режимах.
Мощность устройства
От мощности напрямую зависит время закипания воды, когда её только налили в термопот. Чем больше пиковая мощность устройства, тем быстрее вскипит вода. Бытовые модели стоит подбирать с мощностью не менее 900 Вт, в противном случае придётся долго ждать, пока термопот выйдет на нужный режим. А вот для поддержания температуры мощность не столь критична: обычно она составляет от пары десятков до сотни ватт.
Мнение эксперта
Бородина Галина Валерьевна
Оптимальный показатель мощности лежит в пределах от полутора до 2,5 кВт, впрочем, объёмные устройства могут иметь и большее значение.
Управление
На сегодняшний день в термопотах можно встретить два типа управления: сенсорное и кнопочное. На панели обычно располагаются кнопки, включающие электрический насос подачи воды, а также блокировки. Также есть регулятор режима кипячения и нагрева, а некоторые модели могут иметь ступенчатую или произвольную цифровую регулировку температуры, позволяющую задать нужное пользователю значение.
В некоторых термопотах есть жидкокристаллический экран с индикацией вводимых значений.
Режимы
В зависимости от технологической оснащённости термопот может обладать дополнительными функциями:
- Отложенный старт. Запрограммировать нагрев и поддержание воды в горячем состоянии можно с вечера — это очень удобно с точки зрения экономии электроэнергии. Точно так же можно ждать горячий чай по приходу с работы.
- Очистка от накипи. Присутствует в дорогих моделях, хотя любой термопот можно очистить, насыпав пакетик лимонной кислоты в кипящую воду.
- Встроенный фильтр. Прежде чем попасть в кружку или стакан, вода пропускается через небольшой фильтрующий модуль. Правда, это вызывает необходимость его регулярной очистки.
- Блокировка от включения без воды. Эта простая функция способна уберечь не только прибор, но и вашу квартиру от возможного пожара.
Недостатки
Несмотря на очевидные достоинства этих приборов, они имеют и определённые недостатки. К ним относят следующие характеристики.
- Для нагрева воды потребуется больше времени, чем для подогрева воды в обычном электрическом чайнике. Это связано с тем, что ёмкость термопота гораздо больше ёмкости электрочайника.
- Стоимость термопота превышает стоимость обычного электрического чайника.
Учитывая достоинства и недостатки термопотов, следует сделать вывод, что такие приборы целесообразнее применять в больших семьях или в офисах. Для маленьких семей вполне достаточно и электрочайника.
Особенности выбора: на что обратить внимание при покупке
При выборе термопотов эксперты советуют обращать внимание на объем устройства, нагревательный элемент прибора, наличие свободного места на кухонном столе, материал корпуса, дополнительные функции модели, тип подачи воды и другие характеристики. Рассмотрим основные параметры, важные при покупке
Материал корпуса
Существуют пластиковые, стеклянные, металлические и комбинированные корпусы устройств:
- Пластик — это прочный и недорогой материал. Он бывает любого цвета, дизайна, уровня прозрачности. Будет легко подобрать устройство по внешнему виду в стиль интерьера кухни. Но такой материал со временем теряет свои свойства, становится хрупким и тусклым.
- Стеклянный материал корпуса отличается хрупкостью и необходимостью тщательной очистки. При постоянном уходе и бережном обращении стеклянные приборы станут украшением кухни.
- Модели из металла (нержавеющей стали и алюминия) отлично вписываются в интерьер благодаря своему стильному внешнему виду. Эти материалы дороже остальных, но более прочные и износоустойчивые. Однако на таких поверхностях хорошо видны отпечатки пальцев и другие загрязнения.
- Комбинированные приборы сочетают в себе несколько видов материалов. Например, модели из металла и пластика.
Объем устройства
Это показатель максимального количества воды, на которое рассчитан термопот.
Специалисты рекомендуют выбирать прибор объемом до 4 л семьям с детьми и тем, кому необходима горячая вода для чая и напитков. Модели объемом 5–7 л эксперты советуют большим семьям и тем, кто часто приглашает гостей. Такой объем обеспечит горячей водой 15 человек сразу.
Тип нагревательного элемента
Различают два типа нагревательных элементов:
- Открытая спираль представляет собой расположенную внутри устройства спираль-кипятильник. Плюсы — низкий уровень шума и бюджетная цена. Однако приборы с открытой спиралью сложнее чистить, на таких нагревательных элементах образуется большое количество накипи. Чтобы устройство работало стабильно, жидкость должна полностью покрывать поверхность спирали, иначе возможны неполадки и поломки. Небольшое количество воды вскипятить не получится.
- Закрытая спираль спрятана под специальным металлическим диском —»дном» прибора. Модели с таким типом нагревательного элемента легче очищать, можно подогревать и кипятить даже небольшое количество воды. При этом такие приборы более шумные, потребляют больше электроэнергии. Стоимость приборов с закрытым типом нагревательного элемента выше, чем устройств с открытым.
Количество температурных режимов
Во всех термопотах есть ступенчатый терморегулятор. В некоторых моделях режимов больше — около 6. Пользователю будет проще нагреть воду до необходимой ему температуры.
Устройства с 4–6 режимами эксперты рекомендуют семьям с маленькими детьми для приготовления большого количества детского питания. Для больших семей и пожилых людей специалисты советуют выбирать приборы с 3-4 режимами.
Индикатор уровня воды
Если прибор не имеет индикатора уровня воды, придется заглядывать внутрь, чтобы посмотреть, сколько воды осталось. С индикатором открывать крышку прибора не потребуется.
Фильтр
Специальный фильтр задерживает накипь, появление которой невозможно избежать, если используется водопроводная вода. В таком случае накипь не попадает вместе с водой в чашку.
Насос
Бывает ручным и автоматическим. Ручная помпа встречается в бюджетных и устаревших моделях. Автоматические электрические насосы поставляют воду при нажатии специальной кнопки.
Минус электрических насосов — невозможность разлива воды при отсутствии электроэнергии. Но некоторые приборы оснащаются как электрическим, так и ручным насосом.
Разбор распространенных ситуаций и способы их решения
Приведем перечень наиболее часто встречающихся проблем – с инструкциями по их решению.
Термопот осуществляет постоянное кипячение
Нередка ситуация, когда термопот постоянно кипятит воду. Возможно и обратное – когда агрегат выключается в то время, когда жидкости еще далеко от начала закипания.

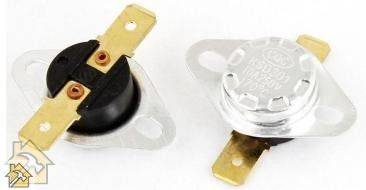

Проблема заключается в неисправности термовыключателей. Находятся они на днище устройства и сбоку корпуса.
Основная проблема их неработоспособности – нанесение производителем малого количества термопасты, из-за чего термореле начинает работать неправильно вследствие плохого контакта.
Проверку работоспособности реле проверяют обычным мультиметром – для этого его подключают к контактам терморегулятора и ставят в режим омметра. Тестер должен показать сопротивление в 0 Ом.
Для дополнительной проверки рекомендуется подсоединить термореле к проводам и опустить к кипящую воду. Если показания омметра будут стремиться к бесконечности, реле исправное, в противном случае – нужно заменить.
Также проверку терморегуляторов рекомендуется осуществить и в случае, если термопот не переходит в режим подогрева. В представленной ситуации дополнительно следует также проверить соединительные провода – они могут окислиться.
Термопот самостоятельно сливает жидкость
Некоторые сталкиваются со следующей проблемой – сразу же после включения в розетку термопот сливает из колбы воду, начинает гудеть, появляется характерный запах гари. Как исправить такой недостаток?
Проблема здесь заключается в водяном насосе. Сначала необходимо разобрать сам термопот (инструкцию см. выше) и добраться до местонахождения помпы. Далее следует приступать к разборке насоса.
После выкручивания двух болтов на самой помпе можно получить доступ к крыльчатке и магниту. Чтобы не покупать новую помпу, можно починить старую – для этого необходимо отсоединить лопасти от магнита и очистить их от накипи ветошью или мягкой тканью. Также следует осмотреть и сам магнит – на нем часто скапливаются мельчайшие металлические частицы, препятствующие нормальной работе.
Если указанные действия были произведены, но агрегат все равно протекает, следует купить новую помпу.
Устройство термопота
Термопот по своей сути, это электрический чайник совмещенный с термосом. В отличии от электрочайника в конструкцию термопота добавили дополнительный ТЭН, используемый для подогрева воды и контроллер управляющий его работой и поддержанием температуры в пределах 75º — 95º C. Во многих термопотах, кроме того, установлен насос для подачи воды. Бак для нагрева воды закрыт кожухом, который защищает от ожогов и служит внешней оболочкой термоса, снижая расход электричества на поддержание температуры. Если кожух изготовлен из металла, он заземляется (см. электрическую схему) для защиты от поражения током. Все основные узлы термопота размещены в основании корпуса.
Электрическая схема термопота
Принципиальная электрическая схема термопотов различных моделей и производителей несущественно отличается от приведенной ниже:
Схема термопота с одним датчиком температуры (рис. 1)
Принципиальная электрическая схема термопота с двумя датчиками температуры (рис. 2)
Детали и узлы используемые в термопоте:
Водяная помпа — электродвигатель с крыльчаткой в герметичном корпусе, при включении подает воду к носику термопота. Питание 12в постоянного тока. Крепится с помощью кронштейна винтами к корпусу через силиконовую прокладку, что защищает мотор от перегрева. Сама крыльчатка крутится за счет магнита, очень интересная конструкция, магнит на валу моторчика вращает крыльчатку с аналогичным магнитом.
Датчик температуры (термовыключатель) — нормально замкнут, при достижении необходимой температуры (95º — 125ºC) размыкает контакты. Рассчитан на коммутацию 10А 250В. Крепится к поверхности бака с помощью винтов, для лучшего теплового контакта используется термопаста, типа КПТ-7.
ТЭН термопота — нагревательный элемент состоящий из двух ТЭНов (кипячение, подогрев) крепится в основании бака. Сопротивление ТЭНа подогрева 650-700 Ω, ТЭНа кипячения 65-90 Ω.
Принцип работы электрического термопота
ТЭН подогрева воды включен постоянно, при понижении температуры в баке до 75º (например, если долить холодной воды) включается ТЭН кипячения. Когда температура достигает 95º, термопот отключает режим кипячения и переходит в режим подогрева. Потребляемая мощность в режиме подогрева ≈70ватт, в режиме кипячения 1000 — 2500 ватт, в зависимости от модели термопота.
В случае выкипания воды в баке, температура резко возрастает и когда достигает 125º термовыключатель (F1 рис.1, FU1 рис.2) разрывает цепь питания термопота, до понижения температуры.
Как же сделать правильный выбор, и какой термопот выбрать.
На рынке вы может увидеть очень много моделей термопотов, имеющих разный дизайн, форму, материал корпуса тоже разный, с узорами и без них
Все зависит от того, что вы ищите для себя и понимаете ли вы, что руководствоваться при выборе только внешним видом не стоит, обращать внимание нужно на функциональность, качество и соответственно стоимость
А теперь более подробно вам распишем. Вот, например, термопот, корпус, которого изготовлен из пластика, будет дешевле по стоимости. А вот термопот из корпусом из нержавеющей стали – будет долговечнее, и, конечно же, дороже. Если говорить о колбе, то, стеклянная прочностью не отличается, но на ней не остаётся царапин, так как на металлической колбе.
Еще термопоты отличаются нагревательным элементом, он может быть спиральным или дисковый. Надежнее, конечно термопот с дисковым ТЭНом.
При выборе такого чудо прибора, стоит подумать, над тем, какой объем колбы вам нужен. Если у вас семья с дух человек, то вам достаточно будет и двух с половиной литров, а вот если у вас большая семья, да еще и есть маленькие детки, то лучше брать объем побольше.
Кроме вышеперечисленных параметров нужно определиться, сколько по времени в термопоте должна вода оставаться горячей. Есть модели, в которых вода постоянно поддерживает выбранную вами температуру, но для этого прибору необходимо время от времени включаться, что повышает потребление электроэнергии. А есть такие термопоты, в которых вода остаётся горячей только на протяжении шести часов.
Принеся термопот домой, его нужно проверить, как он работает, нет ли каких либо проблем в его работе. А прежде всего вам стоит проверить работоспособность кнопки, что отвечает за налив воды. Вода должна прекратить наливаться сразу после того, как вы отпустили кнопку налива воды. Если вы видите, хоть малейшие нарушения в работе, термопот стоит вернуть или обменять по гарантии.
rioservis.ru
Подробный разбор ремонта деталей
Существует определенный перечень внутренних деталей термопота, которые осмотреть рекомендуется в первую очередь.
Сетевой провод
Сетевой провод 220 Вольт может перегнуться или плохо контактировать с трехконтактным разъемом, расположенным внутри корпуса.
Сначала необходимо проверить непосредственно сам провод в режиме “прозвонки” при помощи мультиметра или же подключив кабель к какому-либо другому устройству.
Если же кабель работоспособен, следует проверить наличие напряжения на выводе после трансформатора.
Микросхемы
Большинство моделей оснащаются двумя электронными модулями:
- плата электропитания;
- плата управления.
По сути, плата питания – это питающий блок, от которого подходит электрический ток нужных параметров к каждому элементу термопота.
Для ремонта обеих плат необходимо в первую очередь осмотреть их на предмет:
- раздувшихся конденсаторов;
- перегоревших резисторов;
- непригодных к использованию предохранителей;
- порванных контактных дорожек и др.
Все поврежденные элементы необходимо заменить на новые, предварительно позаботившись об их покупке на радиорынке. Поврежденные дорожки можно восстановить при помощи лужения бытовым паяльником.
Самая распространенная неполадка здесь – это перегоревший плавкий предохранитель. Определить его можно по порванной нити внутри стеклянного корпуса.
Если же предохранитель в порядке, следует проверить резисторы и диоды тестером.
Ремонт водяного насоса
Что делать, если побежал термопот или, наоборот, при нажатии на кнопку слива воды ничего не происходит? В таком случае, следует добраться до помпы и приступать к тестированию ее работоспособности.
Делается это простой попарной прозвонкой контактов.
Для проверки работоспособности можно также подать штатное напряжение в 12 Вольт, взяв его, к примеру, от мощных батареек или от автомобильного аккумулятора.
Также соответствующее напряжение выдают блоки питания, установленные в системных блоках персональных компьютеров.
Ремонт нагревательных элементов
Если не работает подогрев или основное кипячение, возможно, неисправность заключается в вышедшем из строя нагревательном элементе. Самостоятельный ремонт тэна производить не рекомендуется – легче купить новый. Стоимость нагревательных спиралей начинается от 2000 рублей.
Как сделать термопот своими руками из старого электрического чайника?
Сегодня каждый человек сможет сделать любую конструкцию своими руками. Чтобы сделать термопот в домашних условиях, потребуются знания, время и денежные вложения. Все внутренние части можно приобрести в магазинах или на рынке. Для этого необходимо купить плату питания, которая состоит из трансформатора, диодного моста, а также нескольких резисторов и конденсаторов.
Из старого электрического чайника, который неисправен, потребуется выкрутить все винты и достать внутренние части. Вместо них устанавливается колодка, плата и микросхемы. В обычном термопоте должны находиться две печатные платы – это управляющая и питающая. Детали проверяются на возможные поврежденные конденсаторы, предохранители и дорожки.
Чтобы правильно подключить все элементы конструкции, необходимо найти таблицу по типам обозначения сопротивления. Только благодаря маркировке резисторов можно сделать корректное подключение. Схема термопота станет помощником во время пайки контактов и соединения проводов. Точное направление полос определяется по цветам. На электрическом чайнике есть диоды, которые в случае неисправности можно заменить на новые. Для этого делается выпайка неисправных элементов, которые дальше заменяются на новые диоды.
Внутрь конструкции нужно вмонтировать колбу из нержавеющей стали или стекла, которая подключается к главной управляющей плате. Стоит отметить, что в отличие от заводского термопота, самодельный не будет иметь нескольких режимов работы. Только квалифицированные специалисты смогут оборудовать корпус устройства дополнительными кнопками и правильно подключить их к плате.
Насос в самодельном термопоте в большинстве случаев работает в ручном режиме. Помпа должна иметь исправные контакты и обмотки, чтобы функционировать без перебоев. Эта деталь подключается к колбе и дополнительно оснащается ограничителем подачи воды, который также можно купить на радиорынке или в строительном магазине.
На что следует обратить внимание при покупке термопота.
Чаще всего, модели термопотов, предлагаемые производителями, нормально справляются со своим назначением: кипячением воды и сохранением ее при нужной температуре
Наиболее экономичными считаются те приборы, которые имеют большую мощность для получения кипящей воды, а в режиме поддержания ее при нужной температуре, – сравнительно небольшую мощность.
При покупке обратите особое внимание:
- 1. На качество соединения крышки и корпуса. Крышка должна легко, без усилий закрываться, то есть фиксатор должен срабатывать с первого раза.
- 2. Проверьте прибор на устойчивость. Известны случаи, когда термопоты недостаточно устойчивы, даже на ровной поверхности.
- 3. Управление термопотом должно быть легким и удобным. Меню должно иметь надписи на русском языке, достаточно крупным шрифтом. Буквы должны контрастировать с фоном. Такие же требования предъявляются к мерной шкале, на которой должны быть обозначены не только деления, но и их цифровые значения.
Принцип работы термопота
Чтобы понимать причины возникновения поломок и лучше представлять, как отремонтировать термопот, следует ознакомиться с принципом его работы. Сначала устройство кипятит воду, как обычный чайник, а затем в действие вступает модуль управления прибора, который посредством терморегулятора следит за заданной минимальной температурой жидкости и, как только она опустится ниже нормы, сразу включает повторное кипячение. Для подогрева термопот использует второй ТЭН, который всегда менее мощный, чем основной, так как его функционирование очень быстротечно.
Из-за больших габаритов и немалого веса термопота, для налива кипятка в чашку предусмотрена встроенная помпа. Она может питаться от электричества, как у изделий фирмы Marta. Такой насос допускает возможность настройки авторозлива через модуль управления. Также бывает механическая (ручная) помпа, как у MAGNIT RTP-002, тогда жидкость выкачивается в кружку ручным способом через специальный носик. Многие модели (например: Vitek vt 1187 gy, Saturn ST-EK8032, Mystery MTP-2403 и чайник термос Bravo TA-65 S) имеют оба вида насосов.
Помимо вышеперечисленных деталей (модуля управления, терморегулятора, двух ТЭНов и помпы), схема в обязательном порядке включает термостат (иногда два, как у изделий фирмы Maxwell и Scarlett) и термопредохранитель. Их основной задачей является не допустить перегрев и возгорание прибора. Для корректной работы электрического насоса и модуля управления предусмотрен блок питания с понижающим трансформатором.
В основном все термопоты работают по одной общей схеме и разнятся лишь в мелочах. Например, некоторые модели укомплектованы таймером автовключения. В бюджетных вариантах может отсутствовать маломощный ТЭН (как в изделиях фирм Vitek и Magnit). Но есть термопоты (к примеру, чайник термос Polaris PWP 4012D), объединяющие в себе почти все полезные функции.
Микросхемы
Типичный термопот вмещает две печатные платы:
- Питающая.
- Управляющая.
Обе мастер осмотрит, выявляя наличие распухших конденсаторов, горелых резисторов, негодных предохранителей, разорванных дорожек. Неисправные радиоэлементы заменяются новыми, пайка, контакты восстанавливаются лужением.
Первое исследование касается наличия предохранителей, целостности элементов. Если замена оканчивается неудачно, происходит выгорание нового элемента — причиной неполадке электронная начинка. Термопот поражен коротким замыканием (резкое неконтролируемое возрастание тока).
Номинал резисторов задается цветными полосами. Типичная проблема – обнаружить начало и конец маркировки.
Электролитические конденсаторы испорченные заметить проще — цилиндры разбухают. Новичков, ищущих способы починки термопота, интересует вопрос внешнего вида поломавшейся емкости. Ответ придет автоматически, лишь попадется неисправный конденсатор. Внешний вид цилиндра вызывает мысль: бочонок 100% разбухший. Особенно выпирает боковина (импортные прорезаны крестообразно).
Диодами тестировать сложнее, но горит полупроводник реже (кремний держит температуры ниже 150 градусов Цельсия). Выпаяйте элемент, прозвонить обеими сторонами. Стрелочная маркировка показывает направление течения положительных зарядов (прислоняйте положительный щуп тестера).
Разорванные дорожки платы необходимо зачистить шкуркой, сдирая по металлу лак. Блестящая поверхность лудится (паяльников), стыкуется, покрывается припоем. Служить будет десятилетиями. Мехатроники мастера ремонтируют, и работает…
