Принцип действия перфоратора
Новаторская суть изобретения перфоратора заключается в том, что ударная сила генерируется самим инструментом. Происходит это за счёт преобразования вращательной энергии электродвигателя в поступательное движение поршня. Поршень приводит в движение боёк (ударник), который уже непосредственно выполняет работу.
В зависимости от того, какой инструмент используется, какой режим активирован, перфоратор может сверлить, бурить или работать в режиме отбойного молотка.
Номинальная мощность перфоратора колеблется в диапазоне от 1,5 кДж до 20 кДж. Если представить, что с высоты 1 м на пол уронили гирю весом в 1кг, то она ударит по поверхности пола с силой в 1 кДж. Соответственно, 20-килограммовая гиря ударит с силой 20 кДж.
Безопасность эксплуатации
Перфоратор – электромеханический инструмент, поэтому пользоваться им нужно, соблюдая меры безопасности.
- Перед началом работы нужно убедиться в целостности электрического шнура. Поврежденная вилка или изоляция на шнуре могут привести к поражению электрическим током. Трещины на корпусе также могут послужить источником опасности.
- Сменные насадки должны надежно крепиться, в противном случае во время работы они могут выскочить из патрона и нанести травму.
- Сверлить материал нужно, не прикасаясь к вращающейся части инструмента: острые кромки легко повреждают руки и другие части тела.
- Насадки при вращении сильно нагреваются, поэтому после окончания работы нельзя прикасаться к ним голыми руками во избежание ожогов.
Правильно работать электроинструментом — значит сохранить здоровье. Обязательно следуйте правилам безопасности и одевайте средства индивидуальной защиты: перчатки, маску или очки, специальную рабочую одежду.
Предохранительная муфта
При увеличении нагрузки на инструмент, превышающей его характеристики согласно инструкции по эксплуатации, чтобы не допустить повреждения элементов, устанавливается предохранительная муфта. Главная её задача — остановить попытки механизма провернуть патрон при заклинивании бура. Если б такая муфта не стояла, то при заклинивании перфоратор вывернулся бы из рук.
По типу использования муфты бывают кулачковые и фрикционные. Первый тип состоит из двух частей, имеющих скошенные грани и соединённые друг с другом через пружину. При усилении давления пружина распрямляется, и части выходят из сцепления. Муфта расцепляется. Такое состояние характеризуется появлением треска. Во фрикционной муфте момент вращения предаётся на подключённый механизм за счёт плотного сжатия дисков. При перегрузке усилие сжатия пропадает, и вращение не передаётся.
Режимы работы
Для работы перфоратора в его конструкции предусмотрено три режима. Каждый из них необходим для выполнения собственной функции.
Сверление
Для выполнения задач в этом режиме переключатель устройства устанавливают в положение «сверло». Надавливать на него сильно не нужно, достаточной будет сила нажатия в 5 кг. Если перфоратор используется для сверления отверстий, нельзя включать на нём реверс или ударный режим, иначе это приведёт к поломке. Для предотвращения возникновения такой ситуации в инструменте предусмотрена кнопка «блокировка удара».
Сверление с ударом
Для работы в этом режиме переключатель устанавливается в положение, рядом с которым изображён молоток со сверлом. Затем инструмент подносят к рабочей поверхности. Необходимо следить за тем, чтобы не было перекоса бура или его скольжения по материалу. Давить на устройство при этом нужно очень легко.
Режим удара
Для работы с этим режимом переключатель устанавливается в положение, рядом с которым изображён молоток. При штроблении инструмент крепко держат двумя руками без сильного давления.
Работа с перфоратором не так сложна, как кажется на первый взгляд
При его использовании необходимо лишь чётко следовать инструкции, обратив внимание на индивидуальных конструктивных нюансах устройства. Чтобы не получить травмы и не поломать инструмент, следует заранее изучить принцип его работы и быть осторожным
Основные режимы работы перфоратора
Перфораторы работают в нескольких основных режимах, переключаемых оператором в зависимости от проводимых работ.
Режимы работы перфоратора: сверление, бурение, удар
Сверление
Выполняется после переключения регулятора в соответствующий режим (пиктограмма сверла). Подавляющее количество моделей перфораторов снабжены функцией постепенного набора оборотов рабочего вала. Управляется частота оборотов с помощью кнопки пуска. При слабом нажатии обороты от ноля плавно поднимаются выше. При нажатии кнопки до упора обороты становятся максимальными.
В зависимости от того, какой материал надо просверлить, рекомендуется регулировать частоту оборотов сверла или бура. Так, деревянные изделия лучше всего сверлить на высоких оборотах, металлические на низких, а бетон или камень — на средних.
Чаще всего перфоратор используется для сверления камня или бетона. Связано это с тем, что устройство патрона для крепления бура имеет люфт в продольной оси, рассчитанный на ударно-бурильную функцию. Поэтому при сверлении отверстий в дереве или металле не всегда можно достичь желаемой точности. Наконечник бура может слегка «вилять».
Для точного сверления отверстий рекомендуется использовать кулачковый патрон с SDS-хвостовиком. Сверло без люфта закрепляется в кулачковом патроне, который вставляется в перфоратор. Кулачковый патрон входит в комплект либо приобретается отдельно. С помощью сменного патрона можно сверлить любые отверстия и материалы.
Бурение
Режим бурения включается переводом регистра переключателя в среднее положение (нужно выбрать пиктограмму сверла и молотка). Обычно обозначается знаком нарисованного на корпусе сверла и молотка одновременно. Применяется бурение для долбёжки бетонных и каменных материалов. Можно не только делать отверстия, но также прокладывать каналы для разводки электрических и других кабелей в штукатурке или кирпичных стенах.
Так как бурение имеет множество разнообразных форм, инженерами разработаны многочисленные насадки для ведения работ в различных условиях. Все их объединяет наличие специального хвостовика, который совмещается с патроном SDS+.
Удар
Ударный режим применяется для монтажных и демонтажных работ. На переключателе режимов обозначен пиктограммой молотка. При работе в этом режиме отсутствует вращение рабочего вала. Происходит только поступательное движение инструмента.
Реверс
Функция реверса позволяет переключать направление вращения патрона в разных направлениях.
Переключатель реверса находится под рукой
Часто при бурении железобетонных конструкций бур упирается в арматуру и входит с ней в клинч. Для того, чтобы освободить его, предусмотрен переключатель реверса, который даёт возможность провернуть бур в обратном направлении и продолжить бурение, минуя арматуру. Обычно кнопка реверса расположена непосредственно возле пусковой кнопки агрегата.
Режим реверса превращает перфоратор в шуруповёрт, которым можно закручивать и откручивать болты, гайки и шурупы любого размера и конфигурации.
Дополнительные возможности инструмента
Кроме вышеперечисленных, к стандартному набору опций в современном перфораторе относятся:
- линейка для определения глубины отверстия;
- рычаг фиксации рабочего положения пусковой кнопки;
- предохранительная муфта — останавливает работу мотора при заклинивании бура.
- пылеудаления — крыльчатка на двигателе с системой отводящих пыль каналов;
- погашения вибрации — специальные пружины между корпусом и силовым агрегатом;
- электронного регулирования работы и контроля состояния щёток на коллекторе электромотора.
Подготовка инструмента к работе
Перед проведением работ требуется внимательно осмотреть инструмент
При этом важно удостовериться в его комплектности. Стоит следить, чтобы на корпусе или патроне не было повреждений
Также следует определить целостность кабеля. На поверхности рабочих элементов не должно быть трещин или сколов. Все кромки должны быть острыми.
После этого рекомендуется пробно включить устройство в холостом режиме
Немаловажное значение имеет оценка функционирования кнопок и тумблеров, которые используются для переключения скоростных режимов и изменения направления движения патрона
Инструмент нужно подготовить к работе
Правила безопасного использования инструмента
Для обеспечения безопасных условий труда и эффективного использования инструмента при работе перфоратором следует соблюдать ряд правил:
обязательно использовать средства индивидуальной защиты глаз, ушей, рук и ног;
проводить осмотр инструмента перед каждым началом работ;
при бурении длинных отверстий необходимо начинать с коротких буров и выполнять бурение постепенно;
длительная непрерывная работа приводит к перегреву редуктора и обмотки якоря. В этом случае перфоратору нужно давать остыть. Допустимая продолжительность работы в холостом режиме и под нагрузкой указаны в паспорте инструмента или в руководстве по эксплуатации;
соблюдать режим смазки хвостовиков буров. Делать это следует литолом или солидолом через каждые 150–200 выполненных бурильных операций. Некоторые источники рекомендуют смазывать хвостовики буров при каждой установке бура в патрон;
своевременно выполнять техническое обслуживание инструмента. Объём работ технического обслуживания и его периодичность указаны в паспорте перфоратора;
если обрабатываются материалы повышенной твёрдости, необходимо использовать жидкостное охлаждение отверстия;
при интенсивной работе периодически охлаждать бур. Металл рабочего инструмента (бура) при перегреве безвозвратно меняет свои механические свойства (твёрдость, упругость). Если своевременно не охлаждать бур, он станет непригодным для дальнейшей работы. Не существует нормирования времени работы бура. Это зависит от усилия, приложенного к перфоратору, материала, который бурят, интенсивности бурения и др. Определять температуру нагрева бура рукой крайне опасно
Лучше обращать внимание на тепло, исходящее от корпуса перфоратора. Перегретые буры часто изменяют цвет на более тёмный, иногда с синим отливом.
Для длительного бурения особо твёрдых материалов, во избежание перегрева бура, следует использовать систему принудительного жидкостного охлаждения. Такая система реализуется за счёт подачи в зону бурения охлаждающей эмульсии или обычной воды. Для этого применяют тонкие трубки или специальные водяные муфты.
Подача жидкости в зону работы
Чтобы не усложнять работу, достаточно охлаждать бур в подготовленной ёмкости с водой через одинаковые промежутки времени. Эти интервалы устанавливаются опытным путём относительно температуры нагрева бура
Важно не перекалить бур. Не доводите его до состояния, в котором он изменяет цвет
В каких случаях могут мигать лампочки?
Если перфоратор оснащён лампочками световой сигнализации, то их сигнал может означать поломку или неисправную работу какого-либо узла или механизма. Если на перфораторе мигает красная лампочка, следует обратиться к руководству по эксплуатации прибора.
Составные элементы
Привод агрегата передает вращательное движение от мотора на вал. По сравнению с механизмом работы дрели ударная система перфоратора сложнее. Потребителям, которым нечасто приходится использовать подобные инструменты, можно обойтись первым агрегатом – он подходит для сверления и дробления кирпича и мягкого бетона.
Бескомпромиссное бурение поверхностей из прочных материалов доступно владельцам перфораторов. Оборудование позволяет оперативно справляться с задачами, которые у более простых аналогов занимают больше времени. Назначение перфоратора зависит от класса. Рассматриваемый агрегат позволяет:
- скалывать пласты цемента;
- отбивать керамическую плитку;
- разрушать дорожное полотно.
Схема устройства внутренней части перфоратора.
Более точно рекомендуют подбирать модели, ориентируясь на поставленную задачу, степень сложности и необходимый диаметр.
Производители предлагают широкий спектр изделий, которые могут сверлить, долбить, сверлить с ударом и иметь 3 режима работы. Последняя функция характерна только для перфораторов легкого класса.
У более тяжелых машин отсутствует функция сверления поверхности.
Основные режимы работы перфоратора
Перфораторы работают в нескольких основных режимах, переключаемых оператором в зависимости от проводимых работ.
Режимы работы перфоратора: сверление, бурение, удар
Сверление
Выполняется после переключения регулятора в соответствующий режим (пиктограмма сверла). Подавляющее количество моделей перфораторов снабжены функцией постепенного набора оборотов рабочего вала. Управляется частота оборотов с помощью кнопки пуска. При слабом нажатии обороты от ноля плавно поднимаются выше. При нажатии кнопки до упора обороты становятся максимальными.
В зависимости от того, какой материал надо просверлить, рекомендуется регулировать частоту оборотов сверла или бура. Так, деревянные изделия лучше всего сверлить на высоких оборотах, металлические на низких, а бетон или камень — на средних.
Чаще всего перфоратор используется для сверления камня или бетона. Связано это с тем, что устройство патрона для крепления бура имеет люфт в продольной оси, рассчитанный на ударно-бурильную функцию. Поэтому при сверлении отверстий в дереве или металле не всегда можно достичь желаемой точности. Наконечник бура может слегка «вилять».
Для точного сверления отверстий рекомендуется использовать кулачковый патрон с SDS-хвостовиком. Сверло без люфта закрепляется в кулачковом патроне, который вставляется в перфоратор. Кулачковый патрон входит в комплект либо приобретается отдельно. С помощью сменного патрона можно сверлить любые отверстия и материалы.
Бурение
Режим бурения включается переводом регистра переключателя в среднее положение (нужно выбрать пиктограмму сверла и молотка). Обычно обозначается знаком нарисованного на корпусе сверла и молотка одновременно. Применяется бурение для долбёжки бетонных и каменных материалов. Можно не только делать отверстия, но также прокладывать каналы для разводки электрических и других кабелей в штукатурке или кирпичных стенах.
Так как бурение имеет множество разнообразных форм, инженерами разработаны многочисленные насадки для ведения работ в различных условиях. Все их объединяет наличие специального хвостовика, который совмещается с патроном SDS+.
Удар
Ударный режим применяется для монтажных и демонтажных работ. На переключателе режимов обозначен пиктограммой молотка. При работе в этом режиме отсутствует вращение рабочего вала. Происходит только поступательное движение инструмента.
Реверс
Функция реверса позволяет переключать направление вращения патрона в разных направлениях.
Переключатель реверса находится под рукой
Часто при бурении железобетонных конструкций бур упирается в арматуру и входит с ней в клинч. Для того, чтобы освободить его, предусмотрен переключатель реверса, который даёт возможность провернуть бур в обратном направлении и продолжить бурение, минуя арматуру. Обычно кнопка реверса расположена непосредственно возле пусковой кнопки агрегата.
Режим реверса превращает перфоратор в шуруповёрт, которым можно закручивать и откручивать болты, гайки и шурупы любого размера и конфигурации.
Дополнительные возможности инструмента
Кроме вышеперечисленных, к стандартному набору опций в современном перфораторе относятся:
- линейка для определения глубины отверстия;
- рычаг фиксации рабочего положения пусковой кнопки;
- предохранительная муфта — останавливает работу мотора при заклинивании бура.
- пылеудаления — крыльчатка на двигателе с системой отводящих пыль каналов;
- погашения вибрации — специальные пружины между корпусом и силовым агрегатом;
- электронного регулирования работы и контроля состояния щёток на коллекторе электромотора.
Произведено
- Япония — родина бренда
- Китай — страна производства*
Информация о производителе
* Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.
Указанная информация не является публичной офертой
Целесообразность самостоятельного ремонта
Ремонт перфоратора “Макита 2450” своими руками стоит проводить по нескольким причинам.
Представители сервисного центра осуществляют устранение неполадок по определенному алгоритму. Это приводит к достаточно большим затратам на ремонт инструмента.
Также велика вероятность, что сотрудники представительства компании проведут просто плановый осмотр, потребность которого сомнительна. Причем заплатить за него все равно придется.
Если же узел или несколько из них все же потребуют произвести замену, сотрудники сервиса поставят только лицензионные детали “Макита 2450”. Ремонт в этом случае может оказаться сопоставим по стоимости с покупкой нового инструмента. Все эти факты говорят в пользу самостоятельного проведения настройки или замены деталей оборудования.
Отзывы о перфораторе Makita HR2450
Режимы работы
Для работы перфоратора в его конструкции предусмотрено три режима. Каждый из них необходим для выполнения собственной функции.
Сверление
Для выполнения задач в этом режиме переключатель устройства устанавливают в положение «сверло». Надавливать на него сильно не нужно, достаточной будет сила нажатия в 5 кг. Если перфоратор используется для сверления отверстий, нельзя включать на нём реверс или ударный режим, иначе это приведёт к поломке. Для предотвращения возникновения такой ситуации в инструменте предусмотрена кнопка «блокировка удара».
Сверление с ударом
Для работы в этом режиме переключатель устанавливается в положение, рядом с которым изображён молоток со сверлом. Затем инструмент подносят к рабочей поверхности. Необходимо следить за тем, чтобы не было перекоса бура или его скольжения по материалу. Давить на устройство при этом нужно очень легко.
Режим удара
Для работы с этим режимом переключатель устанавливается в положение, рядом с которым изображён молоток. При штроблении инструмент крепко держат двумя руками без сильного давления.
Работа с перфоратором не так сложна, как кажется на первый взгляд
При его использовании необходимо лишь чётко следовать инструкции, обратив внимание на индивидуальных конструктивных нюансах устройства. Чтобы не получить травмы и не поломать инструмент, следует заранее изучить принцип его работы и быть осторожным
Расположение двигателя
Горизонтальная схема размещения применяется, Вы, в легких перфораторах, вертикальная. в средних не томных. Но бывают не исключения. Тяжкий перфоратор Metabo KHE 96 при весе практически 12 кг имеет горизонтальное размещение мотора.
Инструмент с горизонтальной сборкой более малогабаритен не комфортен на работе в узеньких местах. Но эта конструкция характеризуется завышенной ударной нагрузкой на движок не несколько худшими критериями его остывания.
Вертикальная сборка обеспечивает наилучшие условия работы мотора (понижение ударной вибрации не действенное остывание), в добавок более широкую амплитуду движения поршня не бойка благодаря способности использовать заместо качающегося подшипника кривошипно-шатунный механизм с увеличенным ходом поршня.
Перфораторы с вертикальным расположением мотора способны переносить более насыщенную работу, чем модели с горизонтальной сборкой.
Что может делать инструмент
Выделяют следующие основные режимы работы перфоратора:
- удар с вращением – позволяет просверлить бетонную стену;
- удар без вращения – чтобы долбить бетон;
- вращение без удара – с насадкой под сверла позволяет сверлить как дрелью.
Те, кто часто работает с перфоратором, знают, что кроме сверления и долбления стен, таким инструментом можно штробить стены под проводку. Сделать штробу в бетоне при помощи этого инструмента довольно просто. Сначала по размеченным линиям сверлят ряд отверстий. Затем пикой или лопаткой разбивают перемычки между отверстиями. Такое использование перфоратора нетипично, но позволяет отказаться от покупки дополнительных инструментов.
Что делать, если нет удара в перфораторе
Если инструмент отказывается долбить, необязательно сразу его разбирать или планировать поход в сервис. Иногда причины отказа могут быть элементарными.
В некоторых моделях перфораторов режим удара блокируется реверсом. Достаточно передвинуть рычаг в нужное положение. Аналогичный эффект может быть от не до конца повернутого переключателя режимов.
При вертикальном сверлении пыль и мелкие осколки могут забить патрон и боек под буром. Вынув бур, необходимо очистить патрон от мусора и протолкнуть боек вниз.
Использование дешевых расходников тоже может оказаться причиной неисправности. Хвостовик некачественного бура иногда оказывается расклепанным в виде «грибка» внутри патрона. Не всегда удается извлечь такой бур без разборки патрона.
Качественные расходники, своевременная профилактика и обслуживание гарантированно исключают отказ инструмента в самый неподходящий момент. При появлении намеков на неисправность лучше сразу обратиться в сервис или при наличии опыта произвести ремонт самостоятельно.
https://youtube.com/watch?v=3nIAJF-ty9Y
Что может делать инструмент
Выделяют следующие основные режимы работы перфоратора:
- удар с вращением – позволяет просверлить бетонную стену;
- удар без вращения – чтобы долбить бетон;
- вращение без удара – с насадкой под сверла позволяет сверлить как дрелью.
Те, кто часто работает с перфоратором, знают, что кроме сверления и долбления стен, таким инструментом можно штробить стены под проводку. Сделать штробу в бетоне при помощи этого инструмента довольно просто. Сначала по размеченным линиям сверлят ряд отверстий. Затем пикой или лопаткой разбивают перемычки между отверстиями. Такое использование перфоратора нетипично, но позволяет отказаться от покупки дополнительных инструментов.
Штробление перфоратором позволяет получить не такой идеальный результат, как после штробореза, но все дефекты скрывает последующая штукатурка.

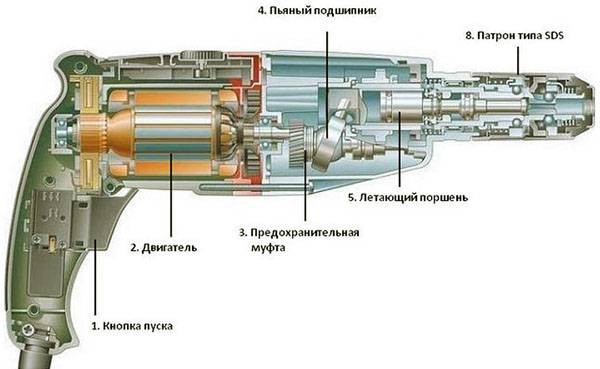

Устройство перфоратора
На корпусе инструмента расположены органы управления, как можно увидеть на следующем фото:
Внутреннее устройство перфоратора нельзя понять без его разборки.
- В пластмассовом корпусе скрыты следующие основные узлы:
- электродвигатель;
- предохранительная муфта;
- «пьяный» подшипник;
- летающий поршень;
- патрон.
Принцип работы перфоратора состоит в превращении вращения электродвигателя в ударно-вращательное движение насадок. Электродвигатель приводит в действие весь остальной механизм перфоратора.
Предохранительная муфта обеспечивает безопасность специалистов во время работы. Пьяный подшипник приводит в действие поршень, создавая ударное усилие, а патрон обеспечивает зажим насадок.
Принцип работы
В перфораторе удар происходит за счет возвратно-поступательных движений первого поршня в цилиндре. Создаётся сжатие воздуха между поршнями. Энергия воздуха приводит в движение второй поршень-ударник или молоток, который ударяет в ещё один промежуточный ударник меньшего диаметра или боёк, который ударяет в торец бура. Возврат молотка происходит из-за разрежения воздуха между двумя поршнями при обратном ходе первого поршня. Такой принцип удара получил наибольшее распространение ещё в отбойных молотках.
Sds plus sds max разница
Не смотря на такое разнообразие удобных и практичных хвостовиков SDS, в строительстве распространены: держатель и бур SDS Plus для несложных бытовых задач и его «брат» патрон и сверло SDS Max для тяжелой профессиональной деятельности.
Уникальная технология конструкции и крепления буров в инструменте делает их незаменимыми в наше время: система SDS оправдала себя как надежная инновация, продлевающая эксплуатационные сроки рабочего инструмента, и позволяющая максимально задействовать функциональные и мощностные возможности инструмента без потерь.
А современное исполнение буров делает их удобными и практичными для работы с бытовым и профессиональным ударным инструментом. Бур по бетону SDS Plus используется с бытовыми перфораторами малого веса: 2-4 кг, их используют в домашних и промышленных условиях для бурения отверстий в твердых материалов глубиной до 26 мм.
Строение хвостовика СДС+ легко запомнить:
Буры представлены в часто используемых диаметрах – 6мм, 8 мм, 10мм, 12мм.
Буры проломные SDS Max – отличаются уже визуально. Диаметр бура СДС Макс вдвое больше, чем сдс+ – от 20 мм, и используется как рабочая часть тяжелых перфораторов в строительстве и при демонтаже поверхностей.
Такие буры актуальны при штробировании стен, потолков, бетона, фундамента, асфальта и прочих твердых поверхностей.
Конструкция сдс макс немного усложнена:
Для работы с таким сверлом по бетону SDS Max требуются специальные перфораторы SDS Max.
- Модели с особой востребованностью среди профессионалов производятся такими торговыми марками:
- Hilti;
- Bosch Professional;
- DeWalt;
- Sparky Professional.
Основные режимы работы перфоратора
Перфораторы работают в нескольких основных режимах, переключаемых оператором в зависимости от проводимых работ.
Сверление
Выполняется после переключения регулятора в соответствующий режим (пиктограмма сверла). Подавляющее количество моделей перфораторов снабжены функцией постепенного набора оборотов рабочего вала. Управляется частота оборотов с помощью кнопки пуска. При слабом нажатии обороты от ноля плавно поднимаются выше. При нажатии кнопки до упора обороты становятся максимальными.
Для точного сверления отверстий рекомендуется использовать кулачковый патрон с SDS-хвостовиком. Сверло без люфта закрепляется в кулачковом патроне, который вставляется в перфоратор. Кулачковый патрон входит в комплект либо приобретается отдельно. С помощью сменного патрона можно сверлить любые отверстия и материалы.
Бурение
Режим бурения включается переводом регистра переключателя в среднее положение (нужно выбрать пиктограмму сверла и молотка). Обычно обозначается знаком нарисованного на корпусе сверла и молотка одновременно. Применяется бурение для долбёжки бетонных и каменных материалов. Можно не только делать отверстия, но также прокладывать каналы для разводки электрических и других кабелей в штукатурке или кирпичных стенах.
Так как бурение имеет множество разнообразных форм, инженерами разработаны многочисленные насадки для ведения работ в различных условиях. Все их объединяет наличие специального хвостовика, который совмещается с патроном SDS+.
Удар
Ударный режим применяется для монтажных и демонтажных работ. На переключателе режимов обозначен пиктограммой молотка. При работе в этом режиме отсутствует вращение рабочего вала. Происходит только поступательное движение инструмента.
Реверс
Функция реверса позволяет переключать направление вращения патрона в разных направлениях.
Часто при бурении железобетонных конструкций бур упирается в арматуру и входит с ней в клинч. Для того, чтобы освободить его, предусмотрен переключатель реверса, который даёт возможность провернуть бур в обратном направлении и продолжить бурение, минуя арматуру. Обычно кнопка реверса расположена непосредственно возле пусковой кнопки агрегата.
Режим реверса превращает перфоратор в шуруповёрт, которым можно закручивать и откручивать болты, гайки и шурупы любого размера и конфигурации.
Дополнительные возможности инструмента
- линейка для определения глубины отверстия;
- рычаг фиксации рабочего положения пусковой кнопки;
- предохранительная муфта — останавливает работу мотора при заклинивании бура.
Дополнительные системы
- пылеудаления — крыльчатка на двигателе с системой отводящих пыль каналов;
- погашения вибрации — специальные пружины между корпусом и силовым агрегатом;
- электронного регулирования работы и контроля состояния щёток на коллекторе электромотора.
Переключатель режимов
Для проведения разборки создают снятие Т-образной защелки на ручке переключателя. Употребляют для этой цели 2-миллиметровую отвертку. Очень аккуратненько необходимо поджать лапки защелки. Ее вытягивают наружу. Красноватый фиксатор необходимо придерживать, чтоб он не вылетел под действием пружины.
После проведения этих действий ручку переключателя следует повернуть в последнее левое положение. Так выступы ее будут совпадать с пазами корпуса редактора. Переключатель просто вынимается. Фиксатор достают совместно с пружиной. Резиновое кольцо на ручке переключателя следует поддеть узкой отверткой и снять его. Оно предутверждает вытекание смазки из корпуса.
Схема сборки перфоратора Макита 2450 в области переключателя подразумевает определенную последовательность проведения. Нашему клиенту остается детали и место посадки очищают от старенькой грязищи. Густо смазывают два железных штырька и резиновое кольцо. Его надевают на переключатель. В ручку вставляется пружина, потом фиксатор. Он не должен выскакивать, когда в корпус установится защелка.
Потом переключатель вставляют в редуктор. Здесь ручка направляется в сектор меж обозначением совмещенного режима и удара. Он здесь не вставится до конца. Переключатель следует повернуть до режима сверления и чуток далее. В этом случае необходимо не забывать жать кнопку фиксатора, чтоб он не мешал движению.
Потом поворачивают переключатель по часовой стрелке и до конца вдавливают защелку.
Из чего состоит перфоратор

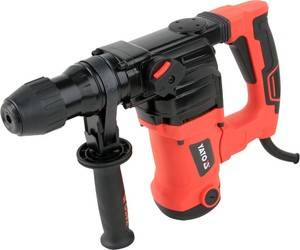

На корпусе инструмента расположены органы управления, как можно увидеть на следующем фото:
Внутреннее устройство перфоратора нельзя понять без его разборки. В пластмассовом корпусе скрыты следующие основные узлы:
- электродвигатель;
- предохранительная муфта;
- «пьяный» подшипник;
- летающий поршень;
- патрон.
Принцип работы перфоратора состоит в превращении вращения электродвигателя в ударно-вращательное движение насадок. Электродвигатель приводит в действие весь остальной механизм перфоратора. Предохранительная муфта обеспечивает безопасность специалистов во время работы. Пьяный подшипник приводит в действие поршень, создавая ударное усилие, а патрон обеспечивает зажим насадок. Теперь поговорим подробнее о каждом из этих узлов.
Электродвигатель
Главные детали электродвигателя – статор и ротор.
Обмотки статора создают постоянное электромагнитное поле, внутри которого вращается ротор. На роторе располагается несколько обмоток. Выводы катушек подключены к контактам якоря. Одновременно в электрическую цепь включается одна из обмоток. Питание подается через графитовые щетки на контакты якоря. Переключением обмоток создается поле скольжения, за счет которого и происходит вращение ротора.
Электродвигатель в инструменте может иметь горизонтальное и вертикальное расположение. Горизонтальное обычно применяется в легких перфораторах, а модели средней и большой мощности оснащены вертикальным электродвигателем.
Работа электрической части перфоратора регулируется пусковым механизмом путем нажатия на клавишу на рукоятке.
Предохранительная муфта
Чтобы остановить вращение патрона, если заклинило рабочую насадку, в перфораторах устанавливается предохранительная муфта. Это необходимый элемент: без ее использования мощный инструмент выворачивает из рук, продолжение самостоятельного вращения перфоратора легко приводит к травмам рабочего. В перфораторах используют два основных типа устройства муфт: фрикционные или кулачковые.
- При нормальных условиях работы инструмента диски фрикционной муфты плотно прижаты друг к другу — так передается усилие вращения на остальной механизм. При затруднении вращения диски проскальзывают, не перегружая электропривод.
- В кулачковой муфте обе ее половины имеют скошенные выступы, входящие в пазы ответной части. Соединяются полумуфты пружиной определенной жесткости. Если усилие на ударном механизме превышает давление пружины, выступы выходят из пазов, расцепляя муфту. Во время этого раздается характерное трещание, за что кулачковую муфту часто называют трещоткой.
Ударный механизм
Ударный механизм в конструкциях перфораторов встречается двух типов:
- электромеханический;
- электропневматический.
Наибольшее распространение получил электропневматический вариант. «Пьяный» (качающийся) подшипник и поршень в совокупности составляют ударный механизм перфоратора.
При вращении основного вала качающийся подшипник совершает поступательные движения, передавая усилие на таран пневматического цилиндра. Воздух в цилиндре толкает поршень с бойком. Рабочая часть патрона подвергается ударам бойка, зажатый в патрон бур бьет по обрабатываемому материалу.
Патрон
Патрон для перфоратора устроен таким образом, чтобы у пользователя была возможность быстро сменить насадку, не делая длительных перерывов в работе. Речь идет о патронах двух основных типов:
- SDS-plus;
- SDS-max.
Хвостовик инструментов для патрона SDS-plus зажимается двумя стопорными шариками.
В патроны SDS-max зажимают инструменты с другими хвостовиками, обеспечивающими более надежное крепление.
