Принцип работы различных видов дизельных тепловых пушек

Дизельные тепловые пушки непрямого нагрева

В тепловентиляторах непрямого нагрева камера сгорания топлива изолирована от обогреваемого помещения. Тепловая энергия горения нагревает теплообменник, тепло от которого выдувается наружу при помощи вентилятора. При этом выхлопные газы выходят через отдельную трубу, которую можно вывести за пределы комнаты. Такие системы не сжигают воздух в помещении и не наполняют его продуктами горения, так что люди спокойно могут находится рядом с тепловыми пушками непрямого нагрева.

К их недостаткам можно отнести более низкий КПД, высокую цену по сравнению с обогревателями прямого нагрева.

Дизельные пушки Master серии BV

Дизельные тепловые пушки Master серии BV осуществляют непрямой обогрев. Таким образом для их корректной работы необходим отвод продуктов сгорания из помещения или подвод тепла снаружи в помещение. Модельный ряд состоит из:

• Master BV 77 E — 20 кВт
• Master BV 110 E — 33 кВт
• Master BV 170 E — 47 кВт
• Master BV 290 E — 81 кВт
• Master BV 310 FS — 75 кВт
• Master BV 310 FSR — 75 кВт
• Master BV 470 FS — 134 кВт
• Master BV 470 FTR — 134 кВт
• Master BV 470 FSR — 134 кВт
• Master BV 690 FS — 220 кВт
• Master BV 690 FT — 220 кВт
• Master BV 690 FTR — 220 кВт

Буква R в конце наименования обозначает наличие центробежного (радиального) вентилятора. Если буква отсутствует, то применяется осевой вентилятор.

Полные характерситики пушек Мастер серии BV можно найти в таблице:

1 Производство дизельных пушек Master непрямого нагрева

Компания Master имеет отдельную линию производства дизельных тепловых пушек непрямого нагрева. Их обозначают как серия «BV». Индекс к буквам приписывается определяя точную модель. Первая в линейке по мощности является модификация BV 69. Также существует подгруппа, объединенная условным названием AIR BUS. Это промышленные передвижные тепловые станции, имеющие вариативное количество выходных сопл. Все поставляемые нагреватели имеют высокое качество сборки и прекрасные эксплуатационные характеристики. Они востребованы в России за счет простоты в обслуживании, неприхотливости в работе, долгом сроке службе и их профессиональной направленности. При необходимости каждая единица может быть доукомплектована широким набором аксессуаров (внешний термостат, рукава, предпусковой подогреватель топлива).

1.1 О принципе непрямого нагрева

Существуют две основные технологии по производству теплообменников. Они делятся на прямой и непрямой нагрев. В первом случае нагнетательное давление от вентилятора прогоняет воздушный поток через камеру горения и направляет его сразу к выходному соплу. Что касается тепловых пушек непрямого нагрева, то они оснащаются более сложными и совершенными теплообменниками. Их сложность выражается в разделении потоков, то есть из выходного сопла выходит чистый воздух, и отработанные газы выводятся к дымоходному патрубку. Такой принцип востребован для генерации тепла в помещения с людьми. В идеале нагреватель устанавливается на улице, а через монтаж рукавов чистый поток направляется в здание. Чтобы увеличить длину подачи, на оборудовании устанавливают центробежные вентиляторы, повышающие давление до 200 Па.

1.2 Дизельное топливо как источник чистого тепла

Когда речь заходит о дизельных тепловых пушках непрямого нагрева, то можно смело утверждать, что эта технология является не чем иным, как преобразователем энергии горения солярки в чистое тепло. Казалось бы дизельное топливо само по себе имеет характерный запах, а при горении происходит выделение газов. Но за счет разделения потоков и технологии внешней установки, появляется возможность создавать качественное тепло приемлемое для хозяйственной деятельности человека. Для обеспечения высокой эффективности данной технологии, компания Master разработала специальную таблицу соотношения мощности нагревателя, внешней температуры, коэффициента утепления стен и общего объема помещения. Потому если требуется произвести адекватный подбор тепловой пушки, можно обратиться к таблице и безошибочно понять какая модель подходит под конкретную производственную задачу.

1.3 Сферы применения технологии непрямого нагрева

— Обогрев комплексов, для обеспечения различных видов деятельности человека. В зависимости от мощности нагревателя и количества единиц, появляется возможность обогревать совершенно разные по объему помещения

— Создание необходимого климата на промышленных и строительных площадках

— Внедрение в аграрном секторе, для регулировки температурных режимов

— Автономные решения для нефтегазовой отрасли

— Генерация тепла в складских комплексах. При этом за счет чистого воздуха и возможности внешнего монтажа, логистические центры могут расширять товарные группы для хранения

— Активное применение в горно-разведывательных мероприятиях

— Большое количество частных нужд во множестве направлений

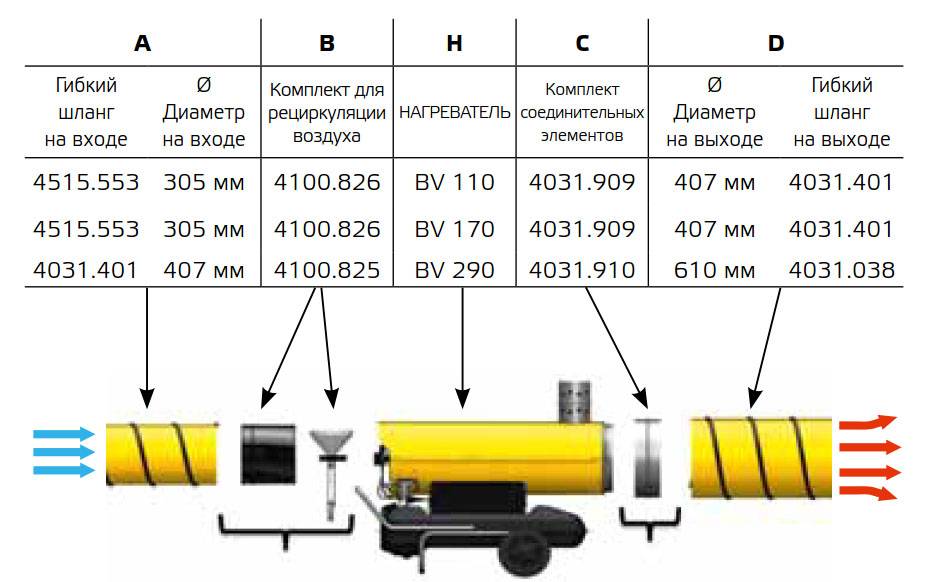

Монтаж системы рециркуляции воздуха

Неоспоримым достоинством тепловых пушек Master непрямого нагрева, является широкое разнообразие технологий монтажа систем. Один из вариантов установки теплогенератора называется внешний с рециркуляцией воздуха. Суть способа заключается том, чтобы произвести фиксацию рабочей зоны снаружи обогреваемого знания, но при этом забор и подачу воздуха осуществлять непосредственно во внутреннем объеме. Для притока свежего воздуха, между заборным соплом и рукавом регулируется зазор.

Пушка на отработке своими руками

Конструкция тепловой пушки достаточно проста, поэтому, имея определенные навыки работы, можно попробовать собрать подобный агрегат самостоятельно.

Устройство самодельного нагревателя

Для выполнения прибора самостоятельно можно воспользоваться упрощенной схемой тепловой пушки. В нижней части конструкции располагается бак для топлива, над которым находится вентилятор и рабочая камера. В последнюю подается горючее, в то время как вентилятор нагнетает в помещение горячий воздух.

Самостоятельно сделанное тепловое устройство на отработке обойдется значительно дешевле, нежели приобретенное в магазине, однако его технические характеристики несколько ниже

Помимо этого, в устройстве предусматривается насос, фильтр и соединительная трубка, через которую проходит топливо, форсунка для выхода продуктов сгорания, труба для нагретого воздуха и ряд других элементов.

Необходимые детали и материалы

Перед началом работ следует запастись материалами или готовыми составными частями устройства.

При изготовлении теплового нагревателя на отработанном масле в качестве корпуса можно использовать отпиленную часть старого газового баллона

Корпус тепловой пушки, для которого необходимо использовать толстостенный металл. В качестве этой детали, например, подойдет подходящий по размеру участок трубы или иное подходящее изделие. Можно также сделать корпус из листа толстой нержавеющей стали (3-4 мм), заварив шов.

Камера сгорания. Под эту деталь подойдет металлический цилиндр, диаметр которого вдвое меньше, нежели аналогичный показатель корпуса.

Топливный бак. Этот элемент представляет собой чашу, сделанную из материала, обладающего низкой теплопроводностью. Подойдет и обычный металлический резервуар, тщательно закрытый теплоизолятором.

Вентилятор, который необходим для устройства теплового приспособления на отработке, можно приобрести в магазине или воспользоваться имеющимся устройством при условии его хорошего состояния

Вентилятор. Для обеспечения простоты и надежности конструкции предпочтительно воспользоваться надежным и экономичным крыльчатым вентилятором на 220 вольт, который отличается простым использованием и долговечностью.

На нашем сайте есть несколько статей, в которых мы детально рассмотрели, как соорудить тепловую пушку своими руками. Рекомендуем прочесть и их:

1. Тепловая пушка на разных видах топлива.
2. Тепловая пушка на отработанном масле.
3. Дизельная тепловая пушка.
4. Тепловая газовая пушка.

Монтаж устройства на отработке

Прежде всего следует взять трубу, баллон или другую внешнюю оболочку устройства.

Внизу размещается нагреватель и топливный бак, который нужно отделить от верхней части устройства на расстояние 15 см. Чтобы эта часть прибора выглядела аккуратней, ее можно упрятать в металлический короб.
В центре свободного пространства устанавливается камера сгорания, для которой можно использовать оцинкованную трубу. С двух сторон отсек запаивается, после чего в нем проделываются отверстия для форсунки и дымоотвода. Камера сгорания прочно фиксируется к стенкам корпуса. Рабочий отсек желательно оснастить пьезорозжигом, а также подсоединить к нему вентилятор.
Далее необходимо установить топливный насос с форсункой, добавив между этими деталями фильтр

Важно также организовать выводную трубу из бака, через которую отработка будет попадать на топливный фильтр и форсунку.
Необходимо также решить вопрос об источнике питания вентилятора. Если в пределах досягаемости имеется электросеть, этот элемент можно подключить к розетке

При ее отсутствии придется воспользоваться аккумулятором.

В завершении необходимо прикрыть сетками расположенные вверху отверстия.

Советы по использованию тепловых пушек

Специалисты рекомендуют обратить внимание на следующие моменты при производстве нагревательных устройств:

• При эксплуатации прибора следует соблюдать правила безопасности: помните, что на расстоянии 1 метра от прибора температура струи нагретого воздуха может достигать 300 °С.
• Для прогревания помещения площадью 600 квадратных метров, достаточно всего 10 литров топлива.
• Чистить испарительную чашу, убирая шлак от отработки, необходимо один раз после 20-50-часового функционирования устройства.
• Не следует допускать, чтобы вместе с отработанным маслом или иным видом горючего в топливный элемент попадала вода. Если в бак попадет большое количество этой жидкости, горелка может потухнуть.

Следует также не забывать о правилах пожарной безопасности: самодельные тепловые устройства лучше не оставлять без присмотра, а также иметь в пределах досягаемости огнетушитель или другое приспособление для тушения возгорания.

Конструкция и общие характеристики

Тепловая дизельная пушка работает от горючего топлива — бензина, дизеля, солярки, керосина, и т.д., что делает её использование на регулярной основе затратным. Некоторые модели потребляют меньше топлива без сильных потерь в производительности, но и стоят они дороже (например, дизельная тепловая пушка «Master»). Тепловые пушки делятся на два вида в зависимости от наличия системы дымоотвода. Для работы некоторых моделей может потребоваться подключение к сети электропитания, т.к. это необходимо для работы вентилятора и дымохода (при наличии последнего). Основные комплектующие дизельной пушки:

• Горелка. Выпускает струю пламени, которая нагревает воздух.
• Камера сгорания. Здесь воздух нагревается до высоких температур, раскаляя стенки камеры.
• Мотор. Нужен для работы некоторых механизмов. Работает либо от топлива, либо от сети.
• Сопло для выхода горячего воздуха.
• Вентилятор. Нужен чтобы создавать циркуляцию воздуха возле камеры сгорания.
• Насос для подкачки топлива (все жидкотопливные устройства имеют его в своей конструкции).
• Топливный бак.
• Топливный клапан. Часто работает от сети.

Характеристики, на которые нужно обращать внимание при покупке:

• Мощность обогрева. Рекомендованное значение в кВт — от 3 для домашнего пользования, от 20 для крупных помещений.
• Способ обогрева.
• Скорость воздушного потока.
• Рекомендуемое топливо для использования.
• Максимальная площадь обогрева.
• Коэффициент расхода топлива (килограмм топлива на час).
• Вид питания. В большинстве случаев рекомендуется выбирать на 220 В.

Дизельные пушки для обогрева имеют несколько весомых отличий от аналогичных тепловых пушек, два самых главных из них — для работы нужно горючее топливо и сильные различия в конструкции из-за чего ремонт может обойтись дороже или дешевле. Рассмотрим преимущества и недостатки тепловой дизельной пушки для рядового потребителя.

Преимущества

• Тепловые пушки на сжигаемом топливе очень производительны. Разогрев происходит быстро, после чего аппарат выпускает тёплый воздух.
• Потребление электроэнергии сведено к минимуму (в некоторых моделях вообще не требуется).
• Большинство моделей компактны, что позволяет их быстро сворачивать и разворачивать, транспортировать.
• Простота в эксплуатации. Нужно лишь залить топливо и выбрать режим работы.
• На некоторых моделях предусмотрен реостат, который позволяет автоматически остановить работу тепловой пушки при достижении нужно температуры.
• Помещения средних размеров прогреваются практически моментально, более крупные несколько минут.
• Пушка длительное время способна функционировать без дозаправки.
• При работе аппарат не нагревается выше 35 градусов, что предотвращает перегрев и нежелательно возгорание.
• Тепловая пушка не опасна для людей при правильном использовании и наличии вентиляции или дымохода.

Недостатки

• Дизельные тепловые пушки производят слишком много шума при работе. Однако, в некоторых местах шум от работы не так заметен.
• В большинстве современных моделях тепловых пушек нет резервного аккумулятора для питания мотора и вентилятора, поэтому для нормальной и безопасной работы требуется подключать устройство к электросети.
• Необходимо контролировать количество топлива в баке и вовремя делать дозаправку.
• Не рекомендуется подходить близко к месту выхода горячего воздуха, т.к. некоторые модели небезопасны и можно получить лёгкий ожог.
• Высокая стоимость обслуживания, т.к. необходимо регулярно закупать горючее и смазывать некоторые детали.
• Покупка и ремонт тепловых дизельных пушек стоят дорого.

Как работает это устройство

При помощи такого прибора можно быстро прогреть воздух даже в самом просторном помещении, причем за весьма короткий срок. Тепловые пушки помимо своего прямого назначения используются и для высушивания разнообразных материалов при отделочных и ремонтных работах, в частности, при устройстве потолочных конструкций. Именно по этой причине тепловая пушка для натяжных потолков пользуется особенным спросом, поскольку позволяет быстро просушить нужную поверхность.

Принцип работы прибора не отличается сложностью. Хороший агрегат должен включать в себя качественный нагревательный элемент, который отвечает за выработку тепловой энергии и выполняет свои функции на нормальном уровне. Все устройства такого плана оснащаются небольшими отверстиями в нужной части корпуса, через которые в прибор поступает холодный воздух. Также внутри каждой тепловой пушки находится мощный вентилятор, при помощи которого поток тепла поступает в определенный участок помещения. Чтобы правильно подобрать тепловую пушку, необходимо знать о том, какие элементы должны входить в ее состав, это:

• элемент нагревания;
• вентилятор с высоким уровнем мощности;
• корпус, выполненный из прочного металла;
• терморегулирующая установка;
• термостат для автономного режима;
• фильтр для очистки воздуха.

Принцип работы и виды теплопушек

Тепловые пушки, получившие свое название благодаря специфической форме, считаются одним из наиболее эффективных способов повышение температуры воздуха в помещениях.

Принцип работы подобных устройств достаточно элементарен: при помощи вращающихся лопастей вентилятора холодный воздух из окружающего пространства нагнетается внутрь агрегата. Проходя через нагревательный элемент, воздушный поток разогревается до высокой температуры, после чего он выталкивается в помещение и отдает тепло.

Теплопушки, работающие на разных видах топлива, применяют для обогрева промышленных объектов, теплиц, складов. В случае крайней необходимости их можно применять и для экстренного отопления подъездов и квартир

Все агрегаты можно разбить на две крупные категории.

1. Небольшие по размеру и мощности бытовые приборы, применяемые для обогрева относительно небольших пространств (подвала, гаража).
2. Крупные и мощные промышленные устройства, способные за короткий срок поднять температуру воздуха в огромном помещении.

Помимо этого, теплопушки различаются по типу используемого горючего. По этому критерию можно выделить следующие виды агрегатов:

• Электрические пушки. Экологически чистые приборы функционируют без запаха, шума и выбросов вредных веществ. Их недостатки: привязанность к электросетям, а также потребление большого количество дорогостоящей электроэнергии.
• Газовые пушки, работающие на различных модификациях голубого топлива, чаще всего используются на производствах, в сельском хозяйстве или при проведении строительных работ.
• Паровые пушки выделяю тепло, образуя насыщенный поток горячего пара. Подобные экологичные приборы успешно применяются в быту: они не только нагревают помещение, но и улучшают его микроклимат, насыщая водяными парами.
• Инфракрасные пушки. Особая конструкция этих аппаратов позволяет преображать тепловую энергию в инфракрасное излучение, при помощи которого и ведется нагрев. Такие приборы часто используют на открытых пространствах, например, для обогрева террас ресторана или праздничной площадки.
• Многотопливные пушки, для работы которых применяются наиболее дешевые виды топлива: использованные транспортные либо бытовые масла.
• Дизельные пушки. Работают на таких видах горючего как дизель, солярка.

Несмотря на общий принцип работы, каждый вышеназванный тип имеет свои конструктивные особенности и рекомендуемую сферу применения.

Известные производители электрических тепловых пушек

Таблица тепловых мощностей.

Хорошо зарекомендовали себя электрические тепловые пушки шведской . Не только тепловые пушки, но и тепловые завесы, инфракрасные обогреватели этого производителя отличаются надежностью, долговечностью и экономным расходованием электроэнергии. Тепловые электрические пушки «Frico» представлены на рынке двумя сериями: «Tiger» и «Finnwik».

Приборы серии «Tiger» имеют встроенный термостат, который регулирует работу вентилятора, есть необходимая защита от перегрева. Модели этой серии имеют прочный корпус и возможность крепления на стену.

Приборы серии «Finnwik» отличаются особо прочной конструкцией рамы и компактными размерами. Они тоже могут крепиться к стене для более эффективного и быстрого обогрева помещения.

«Тепломаш» — еще один известный производитель электрических тепловых пушек. Каждая серия данных приборов рассчитана для определенного типа помещения. Диапазон моделей широк и разнообразен: от обогрева маленького складского или подвального помещения до большого производственного цеха. Но, несмотря на такое разнообразие, все модели объединяет:

привлекательный современный дизайн;
корпус выполнен из высококачественной стали и покрыт надежным полимерным покрытием, которое защищает металл от коррозии;
тепловые пушки «Тепломаш» отличаются практически бесшумной работой

Установленный двигатель обеспечивает долгосрочность прибора;
диапазон нагрева помещения от +5°С до +40°С;
большое внимание уделено безопасности работы прибора. Установлено автоматическое аварийное отключение.

«Тропик» — электрические пушки данного производителя полностью адаптированы для российских электросетей и российского климата, поэтому имеют самую большую популярность у потребителя.

Высококачественное полимерное покрытие предохранит прибор от царапин и механических повреждений. Тщательно продумано внутреннее устройство пушек, все детали изготовлены в Европе. Встроенная система защиты прибора предохранит от любых неожиданностей.

Вентилятор цельноштампованной крыльчатки обеспечивает мощный поток воздуха. Управление имеет несколько режимов работы, биметаллический термостат защищает устройство от перегрева.

Разновидности дизельных теплопушек

Пушки этого типа также называют жидкотопливными: в качестве горючего для них может употребляться как дизель, так и керосин либо солярка. Категорически запрещается применять для заправки подобных устройств бензин, спирт и другие легковоспламеняющиеся жидкости.

Дизельные тепловые пушки могут быть не только мобильными, но и стационарными. Подобные конструкции имеют выводную трубу, подсоединенную к дымоходу, через который удаляются отходы сгорания

К выбору горючего нужно подходить очень тщательно, поскольку использование низкокачественного или загрязненного топлива может засорить форсунку и/или фильтр, что потребует вмешательство ремонтников.

Дизельные пушки отличаются высокой мощностью, высоким коэффициентом полезного действия, а также компактными размерами, благодаря чему подобные агрегаты достаточно мобильны.

Все агрегаты, функционирующие на экономичном дизтопливе, можно разделить на две группы теплопушек: с прямым и косвенным нагревом.

Аппараты с прямым нагревом. В основу функционирования положен элементарный принцип: внутри корпуса устроена горелка, через пламя которой проходит воздух, нагнетаемый вентилятором. В результате он нагревается, а затем вырывается наружу, отдавая тепло в окружающую среду.

Дизельную теплопушку с открытым нагревом нельзя применять для отопления жилых помещений, поскольку ее конструкция не предусматривает трубы для выхлопов. В результате отработанные вещества, включая угарный газ попадают в комнату, что может привести к отравлению находящихся в ней людей

Подобные устройства отличаются высокой мощностью 200-250 кВт и практически 100-процентным КПД. Они недороги, легки в монтаже, однако имеют важный недостаток: в наружное пространство попадает не только согретый воздушный поток, но и продукты сгорания: сажа, дым, гарь.

Даже хорошая вентиляция не сможет полностью избавить воздух от неприятного запаха и мельчайших частиц,а при ее полном отсутствии находящиеся в помещении живые существа могут получить сильное отравление.

Устройство с непрямым обогревом намного сложнее. В подобных моделях воздух нагревается опосредованно, через специальную камеру – теплообменник, где и происходит отдача тепла воздушному потоку.

Дизельные теплопушки с косвенным нагревом имеют большую стоимость и меньший КПД по сравнению с аналогичными изделиями с прямым источником тепла. Однако они находят широкое применение благодаря лучшим показателям экологичности и безопасности

В таких агрегатах нагретые выхлопные газы вместе с теплом попадают в теплообменник, откуда они выводятся в дымовой канал, к которому подсоединяется специальная труба. При ее помощи продукты сгорания выводятся из замкнутого пространства наружу, обеспечивая в отапливаемом помещении свежий воздух.

Теплопушки с непрямым нагревом часто используют для обогрева гаража.

Модели дизельных тепловых пушек, имеющие большую мощность, могут обладать крупными параметрами. Их применяют для обогрева обширных помещений: складов, заводских цехов

К числу преимуществ подобных моделей относятся:

• Мобильность. Хотя габариты и вес подобных устройств несколько больше, нежели аналогов с открытым обогревом, они имеют все же достаточно компактный размер, что позволяет транспортировать их по помещению в пределах длины соединительного элемента и дымохода.
• Большая мощность. Хотя этот показатель выше у приборов с прямым обогревом, мощности непрямых дизельных пушек хватает, чтобы за короткое время обогреть большое пространство.
• Надежность. Подобные аппараты имеют продуманную конструкцию, что сводит до минимума риск возникновения пожара, а также повышает долговечность пушек.
• Наличие системы защиты. Во многих заводских моделях предусмотрен защитный комплекс, который автоматически отключает пушку сразу же после того, как температура в помещении достигнет заданного показателя.
• Снижение риска получения ожога. В продукции, выпускающейся на фабрике, предусмотрены теплоизоляционные прокладки, препятствующие нагреванию корпуса, что снижает вероятность травмирования пользователя.
• Длительность работы. На некоторых моделях предусмотрены баки больших объемов, что позволяет пользоваться ими в течение долгого времени, не задумываясь о горючем.

Недостатком же подобных конструкций можно посчитать высокий уровень шума, особенно у агрегатов большой мощности.

Обслуживание и ремонт нагревателей

В процессе длительной эксплуатации пушки возникают мелкие неисправности, которые пользователь может устранить своими руками. Признаки неполадок и способы ремонта:

1. После включения аппарат запускается, но быстро тухнет. Извлеките из гнезда фотодатчик пламени и удалите копоть с рабочей линзы.
2. Если снизилась интенсивность нагрева, прочищайте воздушные и топливные фильтры. Производитель рекомендует менять фильтрующие элементы с интервалом 500 часов работы.
3. Затруднен либо отсутствует розжиг топливовоздушной смеси. Выверните запальную свечу, уберите сажу и отрегулируйте зазор между электродами (обычно выставляется 1.4…1.5 мм).
4. Снижение эффективности и появление черного дыма свидетельствует о засорении форсунки. В большинстве моделей деталь легко снимается и прочищается, если не можете справиться, — вызывайте мастера.
5. Другая причина затрудненного пуска – проблемы с компрессором. Агрегат следует почистить и настроить рабочее давление, при необходимости – смазать электродвигатель.

Схема крепления свечи зажигания и форсунки в горелке аппарата Master Свеча накала и форсунка располагается на задней плоскости головки горелочного устройства. К распылителю подведены 2 трубки (воздух от компрессора и топливоподача), к запальнику – высоковольтный кабель. Последний нередко пробивает на «массу», отчего пропадает искра на свече.

Топливный сетчатый фильтр находится внутри подающей трубки, опущенной в бак. Кстати сказать, емкость тоже надо промывать с периодичностью 500 часов работы. Элементы очистки воздуха стоят на задней панели компрессора и откручиваются с помощью отвертки. Как выполняется очистка форсунки тепловой пушки, смотрите на видео:

Тип нагревательного элемента

По типу нагревательного элемента, который используется внутри пушки, все приборы данной категории можно условно разделить на тэновые и спиральные. Более дешевым, однако не очень надежным вариантом является нихромовая спираль, поэтому устройства на ее основе обладают мощностью до 10 киловатт. Приборы с большей мощностью оборудуются ТЭНами, благодаря чему КПД устройства заметно возрастает совместно с безопасностью. К примеру, электрическая тепловая пушка «Ballu» отличается наличием нагревательных элементов улучшенной конструкции, что заметно повышает их рабочий ресурс.
