Конструкция и принцип работы узлов бензопилы

Система смазки цепи

Масляные насосы имеют различную конструкцию (поршневого или мембранного типа) и изготавливаются из разных материалов (металла или пластмассы). Они приводятся в действие с помощью зубчатой передачи, получающей свое движение от ведущей звездочки. Когда двигатель работает на холостом ходу (ведущая звездочка и цепь не вращаются), подача масла не происходит. Производительность насоса зависит от числа оборотов ведущей звездочки, чем они выше, тем больше масла поступает на пильную цепь. Некоторые масляные насосы оснащены ручным механизмом регулировки производительности — с помощью регулировочного винта (1).

Видео демонстрирующее устройство бензопилы:

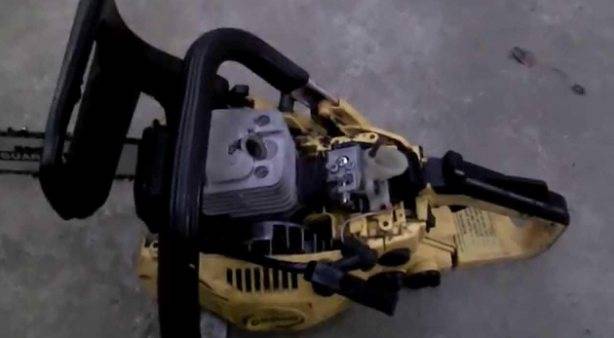

Устройство и принцип работы двигателя бензопилы

Самый главный механизм бензопилы — это мотор. На рассматриваемых агрегатах применяются двигатели внутреннего сгорания бензинового типа. Такие ДВС состоят из одного цилиндра, и имеют двухтактную систему функционирования. Более подробно о том, как устроен и работает двухтактный двигатель бензопилы, описано в этом материале.

Именно к двигателю подсоединяются дополнительные механизмы, за счет которых получается готовый бензоинструмент. Устройство двухтактного двигателя бензопилы состоит из следующих элементов:

1. Цилиндр — корпус, внутри него располагается круглое отверстие, по которому перемещается поршень. Цилиндр имеет ребристую конструкцию, что сделано для обеспечения отвода тепла
2. Поршень — деталь, которая движется вверх и вниз, осуществляя при этом перемещение коленчатого вала
3. Шатун — это часть, за счет которой соединяется поршень с коленвалом
4. Коленчатый вал — деталь, которая при вращении создает полезную работу. Это вращательная энергия, использующаяся для привода в действие цепи бензопилы

В конструкции цилиндра имеются каналы, по которым осуществляется подача топливно-воздушной смеси для ее воспламенения, а также отведение образовавшихся выхлопных газов. Двигатель бензопилы работает на смеси бензина с маслом. Это нужно для того, чтобы обеспечить смазку кривошипно-шатунного механизма, а также стенок поршня и цилиндра. Для этого топливная смесь поступает сразу не в камеру сгорания, а в емкость кривошипно-шатунного механизма. Осуществив смазку деталей, смесь выталкивается в камеру сгорания, где и осуществляется ее сжатие с последующим сжиганием.

К двигателю подключены следующие механизмы:

1. Маховик — располагается на одной части коленчатого вала, а служит он для обеспечения центробежной силы
2. Муфта сцепления — это механизм, посредством которого происходит вращение цепи в зависимости от количества оборотов двигателя
3. Глушитель — эта деталь, которая осуществляет не только уменьшение звука работы мотора, но еще и направляет выводимые выхлопные газы в направлении от пильщика
4. Модуль зажигания и свеча — это устройства, отвечающие за сжигание ТВС
5. Карбюратор с проставочной втулкой — отдельный элемент, который обеспечивает смешивание бензиномаслянной смеси с воздухом, и подачей готовой ТВС в цилиндр. Проставка является соединительной часть между карбюратором и цилиндром, исключающая перегрев первого механизма

Мощность двигателя бензопилы зависит от объема топливной камеры. Чем больше объем, тем выше мощность. На бензопилах используются не только двухтактные двигатели, но еще и моторы 2-mix.

https://youtube.com/watch?v=bRP_CeJ__U8%3F

Это интересно! Главная особенность ДВС бензопилы в том, что скорость движения вала достигает максимального значения в 13600 оборотов в минуту. Развитие такой скорости коленчатым валом исключает необходимость использования редуктора на бензопиле. Редуктор понижающего типа используется преимущественно на электрических пилах.

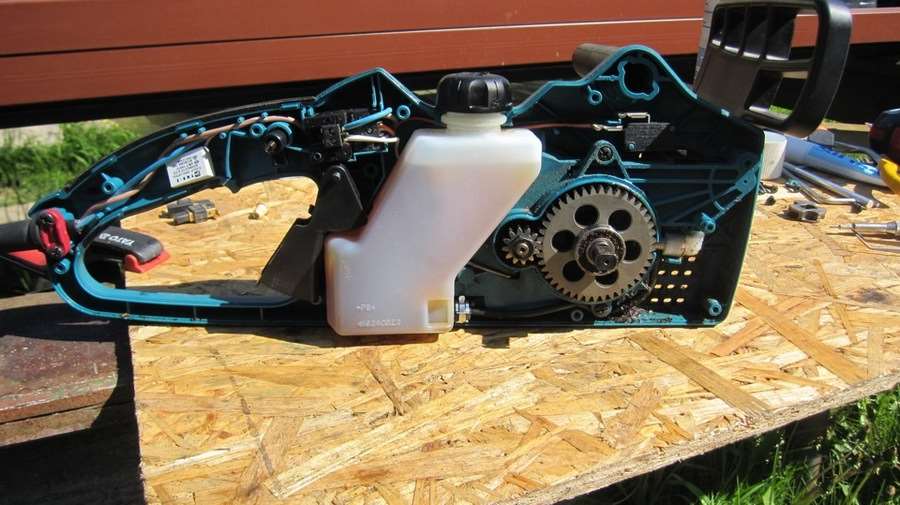

Электрическая бензопила в разрезе

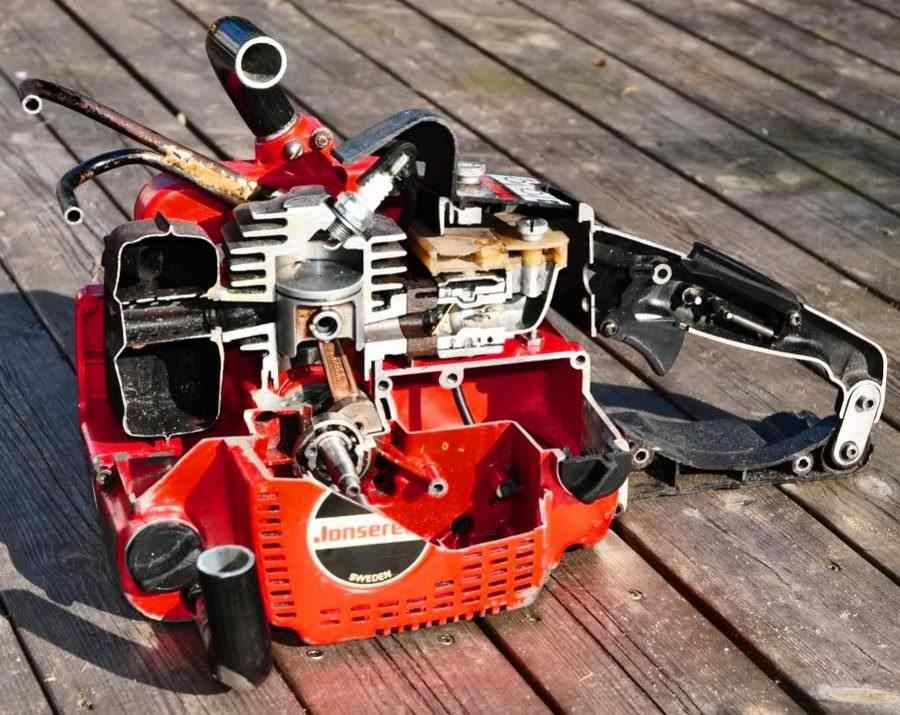

Двигатель бензопилы в разрезе представлен на фото ниже.

Далее рассмотрим устройство и принцип действия составляющих деталей и механизмов бензопил, что обязательно будет полезно в поиске разного рода неисправностей инструмента.

Конструкция топливной системы бензопил

Топливная система бензопилы — это не только бензобак, в который заливается свежеприготовленная смесь, состоящая из бензина и специального масла. В устройство топливной системы входят следующие элементы:

1. Бензобак, объем которого составляет до пол литра
2. Топливный фильтр, располагающийся непосредственно внутри бензобака
3. Топливопровод или шланг, по которому осуществляется поступление бензино-масляной смеси в карбюратор
4. Крышка бензобака с сапуном. Мало кто знает о том, что такое сапун, однако это важная деталь в конструкции бензоинструмента, которая отвечает за уравновешивание давления внутри бака

Чем мощнее двигатель бензопилы, тем больше объем бензобака. Однако слишком большой объем бака способствует увеличению веса инструмента, поэтому бензопилы с объемом бака свыше 0,6-0,8 литра не выпускаются. В среднем полной заправки бака хватает на работу инструментом продолжительностью до 50 минут. Это среднее значение, так как все зависит не только от мощности двигателя, но еще и от размера распиливаемых бревен. Чем дольше бензопила эксплуатируется под максимальной нагрузкой, тем соответственно чаще понадобится совершать дозаправку.

Что такое сапун на бензопиле, и какое устройство он имеет? Сапуном называется уравнитель давления или обратный клапан, который исключает создание вакуума внутри бензобака. Вакуум или разрежение в баке создается при снижении количества топлива. Сапун представляет собой клапан, который пропускает воздух только в одном направлении. Этот клапан также не позволяет вытекать бензину из бака. Такой клапан применяется в конструкции бензобака пилы с мембранным карбюратором. Создаваемое разрежение в конструкции бензобака является препятствием для закачивания бензино-масляной смеси, поэтому наличие и исправность сапуна является обязательным.

Сапун может находиться в конструкции крышки бензобака (в виде маленького отверстия) или в устройстве самого бака. Где находится сапун на бензопиле, можно выяснить самостоятельно, осмотрев емкость инструмента. Если отверстие сапуна засоряется, то это способствует невозможности запуска двигателя бензопилы. Чтобы исправить ситуацию, необходимо очистить отверстие сапуна бензопилы.

В баке находится топливный фильтр, назначение которого известно всем. Он представлен в виде цилиндрического бочонка, подключенного к топливному шлангу. Проходя через фильтр, топливо поступает в шланг и направляется к карбюратору.

Для быстрого запуска двигателя бензопилы, в конструкции топливной системы определенных производителей устанавливаются ручные подсосы или праймеры предварительной подкачки. Этот элемент позволяет вручную закачать топливо в карбюратор, ускорив тем самым запуск мотора. Если на бензопиле праймера нет, то топливо в карбюратор закачивается путем дергания ручки стартера.

После остановки двигателя, топливо из трубки стекает обратно в бак. Зная конструкцию и принцип работы топливной системы бензопилы, не составит выявить поломки с последующим их самостоятельным устранением.

Конструкция и принцип работы тормоза бензопилы

Механизм тормоза цепи — это предохранитель, позволяющий мгновенно прекратить перемещение цепи по шине без остановки двигателя. Тормозной механизм бывает двух видов — контактный и инерционный. Работа блокировочного механизма напрямую связана с муфтой сцепления. Для начала рассмотрим, как происходит срабатывание контактного тормоза цепи бензопилы.

Контактный тормоз цепи бензопилы срабатывает при перемещении упорной рукоятки вперед путем ее нажатия вручную. Смещение рукоятки воздействует на зажимной механизм в виде ленты, которая мгновенно затягивается, воздействуя на барабан сцепления. Барабан сцепления зажимается лентой сверху, тем самым осуществляя остановку движения цепи, разъединяя барабан с вращающимся валом двигателя.

Инерционный тормоз работает по аналогичному принципу, только включение происходит автоматически. При возникновении обратного удара наблюдается отбрасывание бензопилы вверх или в сторону. Чтобы исключить получение травм, при отбрасывании инструмента происходит воздействие рукой на рукоятку тормозного механизма. Инерционный способ срабатывает быстрее, чем контактный, но последний вариант является более надежным и эффективным.

Это интересно! Эксплуатация бензопилы с неисправным механизмом блокировки движения цепи противопоказана. Перед началом работ следует удостовериться в исправности этого механизма и при необходимости починить.

https://youtube.com/watch?v=G5TEdeI9qU8%3F

Неисправности маслонасоса

Вне зависимости от производителя в любой модели бензопилы возникают неполадки в системе смазки.

Маслонасос бензопилы в сборе

Характер у неисправностей смазочной системы может быть различным, а потому перед началом ремонта необходимо точно установить причину утечки масла либо его непопадания на шину. Если исключить вероятность механических повреждений, то можно выделить следующие поломки системы смазки:

1. Не герметичное соединение магистрали с выходным каналом маслонасоса бензопилы;
2. Не плотное прилегание деталей в плунжерной системе;
3. Не соответствие параметров нагнетательной камеры и размеров плунжера;
4. Отсутствие герметичности масляной магистрали с входным штуцером масляного насоса.

Устранить утечку масла из бензопилы при условии ее не длительной эксплуатации достаточно легко. Для этого понадобиться несколько отверток и слесарные ключи.

Неисправности плунжерного масляного насоса бензопилы и их устранение

Часто бывает что масло не подаётся к пильной цепи, даже при положении регулировочного винта в максимальной подаче масла. Причин не много:

после разборки масляного насоса регулировочный винт установлен в положении на 180о относительно его первоначального положения.

Достаточно переставить регулировочный винт или оставить так. Тогда положения винта для максимальной и минимальной подачи масла(<+…->) поменяются местами.

Профильная поверхность кольцевого выступа изношена и уже не выглядит, как профильная, а плоская. Плунжер не перемещается вдоль своей оси.

Меняем масляный насос или формируем профиль и подтачиваем центральный выступ на торце вала плунжера. В таком случае немного увеличится объём рабочей камеры насоса.

При подгонке профиля и выступа нужно выдерживать одинаковыми их максимальные размеры по высоте относительно друг друга, что бы при положении регулировочного винта в минимальном режиме плунжер немного подкачивал масло. У нового насоса центральный выступ на торце вала плунжера выше уровня кольцевого профиля где-то на 0,3…0,6 мм и в положении регулировочного винта при минимальной подаче масла масляный насос не работает.

Износ внутренней поверхности плунжерной камеры насоса и наружной поверхности плунжера.

Такое, обычно, проявляется с предыдущим дефектом или с тем, что опишу дальше. Меняем масляный насос или перебираем комплекты по размерам от б/у.

Смотреть видео об устройстве и принципе работы масляного насоса плунжерного типа для бензопил.

Нарушение герметичности рабочей плунжерной камеры.

Масло понемногу может подаваться к месту смазывания, но наблюдается большая замасленность на картере пилы со стороны привода цепи.

Последний пример говорит о манжетке плунжера, которая во многих случаях устанавливается в обратную сторону, воротником наружу. Одни мастера утверждали, что это манжет, который захватывает масло в камеру насоса. Но как этот манжет поведёт себя при нагнетании? Пропустит масло через себя?

Некоторые подбирают резиновые колечки вместо него, но поверьте, это не легко и весьма заботливо для не опытных. Этот метод хорош, но нужно учитывать плотность уплотняющего кольца. Если кольцо плотно сядет на место, то потребуется заменить пружину плунжера, а там и увеличенный износ узла сопряжения регулировочного винта и вала плунжера. Добавится и износ пластмассовой ступицы червячной пары привода насоса.

Лёгкость перемещения плунжера сохраняется применением манжетки, которая не препятствует обратному ходу в момент захвата плунжером масла и сохраняет достаточную герметичность рабочей камеры при нагнетании масла.

При первой возможности у приходящих ко мне бензопил, я всегда разбираю масляный насос, что бы полностью быть уверенным в состоянии плунжера и его манжетки. В случае, когда манжета установлена воротником наружу, то переустанавливаю её наоборот, воротником в сторону рабочей плунжерной камеры масляного насоса.

Смотреть видео о ремонте масляного насоса бензопилы.

Это и есть мой метод, который всегда себя оправдывает при условии, что никто не вмешивался в конструкцию масляного насоса и масло в насос подавалось через масляный фильтр.

Устройство бензопилы

Состоит из следующих компонентов:

• Цепь. Это множество отдельных звеньев определенного размера, замкнутых в кольцо. Необходимо серьезно подходить к выбору цепи. В непрофессиональных пилах она имеет мелкий шаг и уменьшенную вибрацию. В других расстояние между зубьями больше. Оно позволяет значительно увеличить производительность. При замене следует помнить, что элементы разного производства могут не подходить друг к другу.
• Шина. Это металлическая пластина, имеющая небольшую толщину. Предназначена для фиксации цепи. В бытовых пилах полости между слоями металла заполняются специальным полиамидом. Профессиональные оснащены дополнительными сменными головками. Шина бывает разной длины, которая указывается в техпаспорте конкретно для каждой пилы отдельно. При неправильно подобранных размерах происходит ускоренный износ и увеличение расхода топлива.
• Цепное колесо и двухтактный двигатель, который приводит в движение цепь. Работает на бензине, смешанном с маслом в определенной пропорции.

Устройство муфты сцепления и как она работает

Бензопилы оснащаются такими механизмами, как муфты сцепления. Главное назначение этой детали в том, чтобы обеспечивать передачу крутящего момента от коленчатого вала на цепь инструмента. На бензопилах используются муфты, относящиеся к фрикционным. Они работают в автоматическом режиме, и не требуют использования дополнительных рычагов управления.

При запуске двигателя бензопилы происходит вращение коленчатого вала. Отсутствие фрикционной муфты способствовало постоянному вращению режущей цепи. Это не только бы осложняло запуск двигателя за счет дополнительной нагрузки, но еще и приводило к ряду негативных последствий:

• Увеличение расхода топлива
• Небезопасная эксплуатация инструмента, так как на холостых оборотах цепь будет вращаться, что повышает риск получения травм пильщиком
• Сниженный ресурс электромотора, так как муфта является своего рода предохранителем, исключающим чрезмерную перегрузку ДВС

Конструкция муфты сцепления достаточно простая, и включает в себя ряд следующих деталей:

1. Барабан — передаточный механизм, который соединяется со звездочкой бензопилы, передавая усилие вращения на цепь
2. Фрикционные накладки или разновесы — имеют свойство перемещаться в радиальном направлении при увеличении центробежной силы
3. Пружины — они представлены разными видами, но выполняют функцию прижимания фрикционных накладок к валу мотора

https://youtube.com/watch?v=uMJW69n61Xk%3F

Как работает один из ключевых механизмов бензопильного инструмента? При запуске мотора, когда он работает на холостых оборотах с частотой до 2700 оборотов в секунду, цепь не движется. Для ее движения нужна центробежная сила. Эта сила развивается двигателем при увеличении количества оборотов. Как только пильщик нажимает на газ, начинает вращаться с большей скоростью коленчатый вал. При этом под воздействием центробежных сил в зацепление с внутренними стенками барабана входят накладки или разновесы, заставляя его двигаться с одинаковой скоростью. Чем сильнее нажимать на курок акселератора, тем выше скорость вращения цепи. Максимальная частота вращения достигает 13600 оборотов в минуту.

Фрикционные муфты автоматического типа, которые используются на бензопилах, имеют простое устройство, что положительно отражается на их стоимости. Если из строя выходит муфта, то чаще всего это случается по причине повреждения пружинного элемента. Вышедшую из строя деталь можно заменить или же купить новую муфту для конкретной модели бензопилы. Чаще всего причиной выхода из строя этого механизма является частое заклинивание цепи в распиливаемой заготовке. Однако при таком заклинивании весь удар берет на себя именно муфта, исключая выход из строя ДВС.

Это интересно! Барабан муфты бензопилы соединяется со звездочкой, к которой крепится цепь. Звездочки на рассматриваемых инструментах имеют разное расположение — с внешней или внутренней стороны, что зависит от модели бензопилы. Звездочки также бывают разборные и неразборные, то есть, литые с барабаном или съемные.

Наружная разборная звездочка бензопилы

Это интересно: Преимущества и недостатки бензопил японского производства: познаем подробно

Когда нужна регулировка

Как уже говорилось, новая бензопила уже имеет стандартные настройки подачи топлива. Но для правильной обкатки рекомендуется ограничить максимальные обороты двигателя, и делается это с помощью регулировочных винтов, расположенных на корпусе карбюратора. Также после обкатки потребуется снова произвести более точную настройку подачи горючей смеси.

Кроме этого, настроить карбюратор придется в следующих случаях:

• вследствие сильной вибрации сбились заводские настройки;
• ДВС плохо заводится и сразу же глохнет;
• ДВС заводится, но обороты не развиваются, и он глохнет;
• износилась поршневая группа – в таком случае регулировка карбюратора бензопилы возможна в качестве временной меры;
• двигатель не функционирует на холостых оборотах;
• повышенный расход бензина, из-за чего агрегат выдает много дыма, происходит загрязнение глушителя и свечи зажигания нагаром, снижается мощность двигателя.

Как проверить катушку зажигания бензопилы?

Нередко причина неисправности используемого инструмента заключается не только в неправильном зазоре между имеющимся стандартным маховиком и стандартной катушкой, а в поломке последней. В этом случае потребуется тщательно проверить катушку.

Для этого нужно:

• осмотреть состояние корпуса катушки и убедиться, что на нем нет трещин и других дефектов;
• проверить чистоту элементов катушки и подключенной к ней электрической проводки;
• осмотреть состояние изоляции проводов;
• оценить надежность креплений;
• осмотреть состояние колпачка, который образует искру;
• проверить состояние свечи;
• проверить работоспособность выключателя свечи;
• мультиметром проверить напряжение внутри узла.

Чтобы точно определить поломку катушки, потребуется использовать дополнительные приборы – амперметр и вольтметр. При этом нужно убрать от очага образования искры все посторонние предметы.Проверка катушки выполняется в таком порядке:

1. Вначале нужно измерить сопротивление, которое создает магнето. Этот способ используется в том случае, если владелец бензопилы знает оптимальные параметры. При формировании необходимого импульса потребуется отделить показатели, сформированные разными полупроводниковыми элементами. В этом случае признаком неисправности служит прозвон цепи через минус и высоковольтный провод. В результате измерительный прибор показывает завышенное сопротивление или обрыв цепи;
2. Далее нужно использовать прибором, который даст возможность проверить работу свечи и наличие искры. Его потребуется подключить в месте разрыва цепи между свечей и высоковольтным проводом. Минус этого метода заключается в том, что необходимый для проверки прибор стоит довольно дорого.

Еще один способ проверки катушки не требует использования дорогих приборов. Он используется только в тех случаях, когда у владельца бензопилы больше нет вариантов диагностики системы зажигания. При проверке со свечи потребуется скинуть колпачок и вставить в него небольшой гвоздь. После этого колпачок нужно надеть на свечу таким образом, чтобы дистанция между гвоздем и цилиндром составляла примерно 6–7 см. После этого пилу нужно завести и осмотреть искру. Если катушка исправна, то искра будет иметь ярко-синий цвет. Другие оттенки искры будут свидетельствовать о неисправности магнето.

Ремонт катушки нужно выполнять в сухом чистом месте. При этом нужно исключить попадание на детали механизмы пыли, масла или других жидкостей. В противном случае появится риск короткого замыкания, которое приведет к сложной поломке узла инструмента.

Почему бензопила стреляет в карбюратор?

Если во время запуска и эксплуатации инструмента его владелец слышит звуки, напоминающие выстрелы, то это говорит о неисправности узла, в котором смешивается топливо. Причиной этому, скорее всего, служат такие неисправности карбюратора бензопилы:

• перетянутое зажигание – в этом случае горючее не прогорает, что приводит к специфическим резким выстрелам;
• подача в карбюратор смеси с низкой концентрацией бензина – чтобы исправить проблему, потребуется настроить жиклеры.

Если стреляющий звук исходит со стороны глушителя, то проблема заключается в перенасыщении топливной смеси бензином. Если в топливе слишком мало воздуха, то оно будет гореть не только в камере, но и в глушителе. Свидетельством этому будет служить большое количество нагара на внутренних стенках глушителя.

Общее устройство бензопилы

На рынке представлено множество моделей бензиновых пил от разных брендов. Изделия различных производителей отличаются друг от друга дизайном и техническими характеристиками, которые определяют эргономику и функциональные возможности техники, но при этом инструмент имеет одинаковое устройство.

Бензопила состоит из следующих конструктивных элементов:

• двигателя внутреннего сгорания;
• карбюратора;
• шины;
• цепи;
• ручек;
• муфты сцепления;
• стартера;
• систем зажигания, подачи топлива, фильтрации воздуха и смазывания цепи;
• глушителя;
• цепного тормоза и механизма ее натяжения.

Схема бензопилы показана на фотографии ниже.

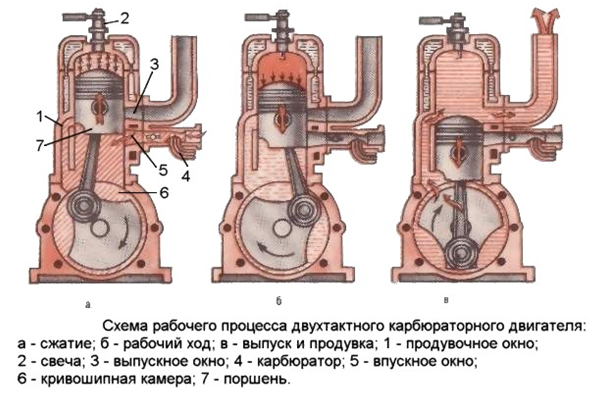

Карбюраторный ДВС работает на смеси масла с бензином. Схема его рабочего процесса представлена на фото далее.

Компоненты топливной смеси размешивают пропорционально. Соотношения между ними указаны в пользовательской инструкции (масло к бензину от 1:20 до 1:50 соответственно). От качества топлива зависит продолжительность эксплуатации инструмента без ремонта.

Двухтактный мотор способен развивать скорость 13,5 тысяч об/мин. Он может располагаться на инструменте вертикально либо горизонтально. Первый вариант размещения ДВС характерен для многих профессиональных моделей бензопил большого размера. Глушитель у них размещается спереди от двигателя.

Если мотор располагается горизонтально, то бензиновые пилы имеют компактные размеры. Масса у таких инструментов тоже небольшая. Данные особенности делают изделия с горизонтальным типом мотора популярными у фермеров, лесозаготовителей и прочих работников, использующих ручные пилы.

Конструкция бензопилы предполагает наличие двух рукояток: передней и задней. На последней размещены переключатель, рычаги газа и безопасности. В инструменте реализована защита от воздействия вибраций и обратного удара. Первая связана с наличием между рукояткой и пилой прокладок из резины. Некоторые модели имеют также пружины, которые гасят колебания. От обратного удара может защищать специальный тормоз либо щиток.

Обслуживание стартового узла

Снятие корпуса.

Открутите корпус стартера и снимите его с цепной пилы — внутри него закреплен стартер. Установите корпус узла стартера на ровную, прочную поверхность, направив узел стартера вверх.

Демонтаж катушки и шнура стартера.

Надев защитные очки, снимите пружинный зажим с вала небольшой отверткой. Снимите шайбу, затем поднимите катушку. Если шнур стартера поврежден, вытащите узел из ручки и обрежьте его. Размотайте шнур стартера, обрезав или освободив узел на другом конце. Если пружина перемотки отцеплена, сломана или иным образом повреждена, замените ее. В противном случае замените шнур стартера и сбросьте натяжение пружины перемотки.

Замена пружины перемотки.

Надев рабочие перчатки и защитные очки, отсоедините пружину перемотки от корпуса стартера.

Затем поднимите корпус пружины перемотки — будьте готовы к вылету пружины перемотки.

Купите точную двойную пружину перемотки, намотанную в корпус, и смажьте ее несколькими каплями легкого машинного масла или смазки, указанной производителем. Расположите корпус пружины и закрепите в корпусе стартера.

Замена шнура стартера и настройка натяжения пружины перемотки.

Если шнур стартера поврежден, замените его точной копией. Пропустите один конец шнура стартера через отверстие в катушке с помощью плоскогубцев с длинным носом, затем завяжите его.

Пропустите другой конец шнура стартера через отверстие в корпусе стартера и ручку, затем завяжите его. Прижигайте каждый узел, удерживая пламя под ним, не касаясь его (см. вставка). Вставьте узел в катушку и обмотайте вокруг катушки все, кроме последних 15 см шнура стартера по часовой стрелке.

Поместите катушку в корпус стартера, затем установите на место шайбу. Надев защитные очки, наденьте пружинный зажим. Прижмите конец намотанного шнура стартера к катушке и потяните его по часовой стрелке, вращая катушку на 3 или 4 оборота. Удерживая катушку, потяните за ручку, чтобы выровнять размотанный шнур стартера. Затем, взявшись за ручку, освободите катушку и дайте медленно намотать на нее размотанный шнур стартера.

Если ручка отвисла, повторите процедуру, повернув катушку на 1 дополнительный оборот. Если катушка не может вращаться по часовой стрелке, по крайней мере, на 2 полных оборота, когда шнур стартера вытянут, повторите процедуру, вращая катушку на 1 оборот меньше. В противном случае переустановите корпус стартера в сборе. Заправьте бензопилу и снова подключите кабель свечи зажигания.

Система питания бензопил

Система питания двигателя служит для приготовления горючей смеси и подачи ее в цилиндр, а также используется при запуске и остановке двигателя. Она состоит из бензобака, отстойника, топливопровода и карбюратора. Бензобак, прикрепленный к концам трубы рукояток рамы пилы, размещен выше уровня карбюратора, что обеспечивает подачу топлива к нему самотеком. Топливный бак заполняют смесью бензина А-72 или А-76 с автомобильным маслом АС-8 или АС-9 в пропорции 20 : 1 по объему. Для приготовления горючей смеси служит мембранный карбюратор (рис. 4.5) с встроенным топливным насосом и заслонками мотылькового типа.

Рис. 4.5. Схема карбюратора двигателей бензопил МП-5 «Урал-2» и «Тайга-214»:

Карбюратор состоит из корпуса, топливной камеры с мембранным механизмом и топливного насоса. При работе двигателя топливо по каналу через впускной клапан 2 всасывается в полость подкачивающего механизма топливного насоса. Мембрана 22 прогибается вследствие изменения давления в картере двигателя, с которым насос соединен специальным каналом IV. Из насоса по нагнетательному каналу через клапан 19 топливо поступает в топливную камеру 21. Регулирование поступления топлива в камеру обеспечивает мембранный механизм, состоящий из мембраны 3, рычага 20 клапана и пружины 18. Мембрана разделяет топливную камеру на две части, одна из которых соединяется с атмосферой, а вторая через распылители 14 и 8 с диффузором 9. При разрежении воздуха в диффузоре мембрана топливной камеры прогибается вверх и отжимает рычаг 20 от клапана 19. Из камеры топливо поступает по каналам в распылители 8, 14, 15. Проходное сечение каналов и соответственно поступление топлива регулируется винтами 5 и 4. Распыленное топливо через диффузор вместе с воздухом поступает в картер двигателя. Поступление горючей смеси в двигатель регулирует дроссельная заслонка 13. При открытии заслонки поступление горючей смеси увеличивается, образуется большое количество газов, частота вращения коленчатого вала и мощность двигателя возрастают. Перед первым запуском двигателя поступление топлива в карбюратор обеспечивается нажатием на обогатительную кнопку 26, которая отжимает мембрану 3, при этом открывается клапан 19. Для смазки двигателя не предусмотрена специальная система, поэтому трущиеся детали внутри картера и цилиндра смазываются разбрызгиванием масла в смеси с топливом, поступающим через системы питания.

Проверка системы зажигания

Первое, что необходимо сделать при поломке бензопилы, – осмотреть свечу зажигания, отсоединив провод и аккуратно вывернув ее специальным ключом.

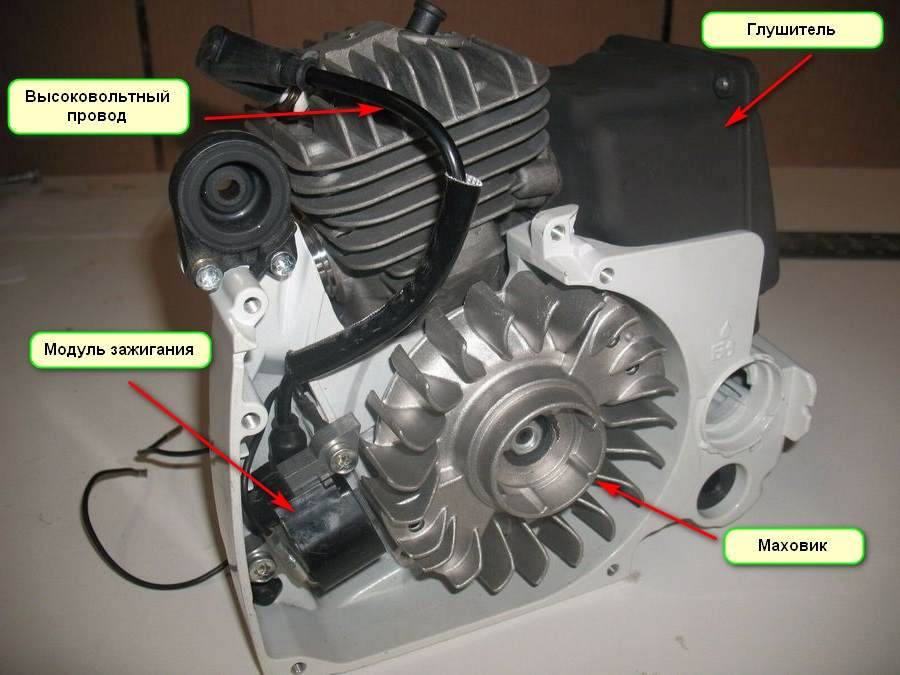

Составные части системы зажигания бензопилы: 1 – маховик с магнитами, 2 – модуль зажигания, 3 – свеча, 4 – провод высокого напряжения

Свечу зажигания выкручивают для проверки ее состояния

Ее внешний вид говорит о многом:

• Сухая. Скорее всего, в цилиндр не попадает топливная смесь. Дело не в системе зажигания, поэтому свечу закручивают обратно.
• Сильно забрызгана топливом. Причина избытка топливной смеси кроется либо в нарушении правил запуска, либо в неправильной регулировке карбюратора. Свечу тщательно протирают, перекрывают подачу топлива и включают стартер – чтобы удалить излишки топлива и проветрить камеру сгорания. Затем свечу помещают на место и еще раз запускают механизм.
• Покрылась черным нагаром. Это может свидетельствовать о применении некачественного масла, о неправильно отрегулированном карбюраторе или о неверно рассчитанном соотношении бензина и масла. Свечу следует промыть, очистить от нагара острым предметом (шилом или иглой), протереть электроды шкуркой и поместить на место.

Проверяя свечу, необходимо обратить внимание на зазор между электродами: нормальным считается от 0,5 до 0,65 мм. Поврежденную или изношенную прокладку нужно заменить

Большое количество черного нагара на свече зажигания говорит о нарушениях в работе двигателя

Для полной уверенности следует проверить и наличие искры. Для этого на свечу надевают кабель зажигания, плоскогубцами соединяют гайку свечи и цилиндр, заводят стартер и следят за появлением искры. Если она отсутствует – свечу нужно заменить. Если новая свеча также не выдает искры – проблема в высоковольтном проводе или в нарушении соединения со свечой.

Как работает карбюратор бензопилы — особенности поступления воздуха

Принцип работы карбюратора бензопилы включает в себя также подачу воздушной смеси в устройство. Как вы понимаете, в камеру сгорания поступает не чистое топливо (масло с бензином), а топливная смесь — масло с бензином из бака и воздух, который предварительно проходит через фильтрующий элемент.

Это интересно! Фильтр, который установлен на карбюраторе, нужно регулярно очищать, иначе его засорение способствует уменьшению поступления воздуха в систему, что часто становится причиной неправильной работы агрегата. Многие неопытные пильщики сразу же принимаются за настройку карбюратора, однако достаточно почистить фильтр и продуть его компрессором, чтобы устранить причины неравномерной или нестабильной работы инструмента.

Итак, воздух проходит через фильтр, и поступает в устройство через мембрану под номером 7.

Воздушная заслонка 7 при холодном запуске практически полностью закрыта, как показано на схеме. Через нее происходит незначительное поступление воздуха в систему. Воздух поступает в диффузор 16. Под номером 12 обозначены каналы или жиклеры холостого хода и средних оборотов. Эти каналы являются взаимозависимыми, то есть канал средних оборотов является переходным с холостого хода. Эти каналы постоянно открыты, поэтому топливо в соответствующей дозировке поступает в диффузор, где и смешивается с воздухом, направляясь к цилиндру.

https://youtube.com/watch?v=RL2zxDpIQr8%3F

Под номером 15 обозначен канал максимальных оборотов, который состоит из клапана с резиновым основанием. Через этот клапан происходит подача топлива в одном направлении — в камеру диффузора. Далее в систему вступает дроссельная заслонка 8, перемещение которой зависит от силы нажатия на газ агрегата. При запуске клапан 8 вертикальном положении, поэтому бензопила работает только на топливной смеси, поступающей из канала ХХ. Количество воздуха при этом незначительное, так как заслонка 7 также открыта на несколько миллиметров. При нажатии на курок инструмента происходит отклонение заслонки на 10-15 градусов, в результате чего осуществляется подача топливной смеси из канала средних оборотов 12 на схеме выше.

Когда пильщик приступает к пилению древесины, то повышается количество оборотов до максимальных, поэтому заслонка перемещается на угол до 90 градусов от изначального положения. Происходит увеличение количества топлива, что способствует ускорению сжигания топливной смеси.

Чтобы заполнилась камера 14 топливной смесью из бензина с маслом, которое поступает через канал, закрытый иглой, нужно создать разрежение, за счет которого мембрана 13 притянется вовнутрь, тем самым воздействуя на шток. Разрежение в камере 14 создается во время дергания ручки стартера, когда перемещается коленчатый вал инструмента. Поршень перемещается вверх и вниз при «шморгании» или «тыркании» ручки стартера, что провоцирует создание давления внутри камеры 14. В итоге камера заполняется топливом, которое и поступает через соответствующие каналы в диффузор, смешиваясь с воздухом, и направляясь в цилиндр.

https://youtube.com/watch?v=5u1owJHDnYE%3F

После того, как двигатель агрегата будет запущен, поршень начнет перемещаться под воздействием сгорающей смеси, поэтому разрежение в камере формируется постоянно, что собственно и провоцирует прогибание пластинки 13, воздействующей на игольчатый клапан, через который поступает топливо в основную камеру карбюратора бензопилы.

Собственно это и есть принцип работы карбюратора бензопилы мембранного типа, функционирование которого никак не зависит от угла его расположения. Зная конструкцию и принцип действия агрегата, можно приступать к его настройке, прочистке и регулировке.
