Правила установки проекционного оборудования

Режим проекции

После загрузки операционной системы Windows, нужно включить проекцию на подключенное устройство. Есть 4 режима: дублирование, расширение, показывать только 1 экран, показывать только 2 экран.

Подробности про режимы расширения описаны в следующем видео:

В разных версиях операционной системы Windows процесс нахождения этих режимов отличается:

1. Windows 10. Нажмите в правом нижем углу «Центр уведомлений» и выберите «Передавать на экран» – «Повторяющийся». Или просто сочетание клавиш Win+P. Если операционная система не обнаружила устройство мультимедиа, нажмите «Подключение к беспроводному дисплею». ОС найдет подсоединенный по HDMI девайс.

1. Windows Нажмите Win+P и выберите нужный режим. Также можно использовать более традиционный метод переключения: ПКМ по рабочему столу – «Разрешение экрана», в новом окне «Дисплей» выбрать устройство, а в «Несколько дисплеев» выбрать «Дублирование».

1. Windows 7. Нажмите Win+P и выберите нужный режим.

Или же откройте ПКМ по рабочему столу «Разрешение экрана». В поле «Экран» выберите проектор, а в поле «Несколько экранов» – нужный вариант проецирования.

1. Windows XP. Кликните ПКМ по рабочему столу и перейдите в «Свойства» – «Экран» – «Параметры». Выберите второй монитор и не снимайте метку с «Расширить рабочий стол на этот монитор».

Также на ноутбуках есть горячие клавиши вывода проекции на одной из F1-F12.

Для запуска нажмите комбинацию Fn+F1-12 (может быть любая из функциональных клавиш).

Программы для работы с проекторами

Очень часто при работе с проектором используют программу Power Point. С помощью нее можно включить метод докладчика, где часть информации будет выведена на другое устройство и будет видна только презентующему.

Функция «заметки» позволяет делать дополнительные примечания. Что позволяет не заучивать все выступление наизусть.  Перо или лазерная указка выделяют определенные важные элементы.

Также с помощью программы можно просматривать все слайды одновременно или, наоборот, изменить размер одного слайда.

Иногда при использовании маленьких ноутбуков необходимо скачивание специальных приложений для проектора, таких же как для мобильных телефонов. Чтобы работал монитор отдельно или вместе с рабочим столом в этих приложениях настраивается отдельно.

Выбор места

Чтобы получить хорошее качественное изображение, а также приемлемый угол обзора для всех зрителей, важно правильно подобрать место расположения не только проектора, но и экрана

Для экрана

Определяя стену для экрана, следует выбирать тот участок, на который не попадают прямые лучи солнца, так как это может сказаться на четкости картинки. Если выбрать другое расположение невозможно, рекомендуется использовать защитную ширму, отражающую свет. А если экран планируется нарисовать на стене, следует купить светоотражающую краску. Еще одним хорошим решением станет приобретение плотных оконных штор.

Следующий шаг – это определение высоты. Для стандартного помещения с диваном и креслами экран нужно вешать на расстоянии 60-90 см от пола. Если в комнате будет несколько рядов посадочных мест, проекционное полотно нужно поместить повыше, чтобы зрители на дальних рядах имели хороший обзор.

Далее потребуется узнать высоту и ширину экрана, чтобы определить место расположения проектора. Рекомендуемое расстояние, как правило, указывается на самом приборе. Многие аппараты способны проецировать изображение на поверхность до 100 дюймов по диагонали, поэтому, если позволяет помещение, можно установить экран соответствующего размера.

Для проектора

Чтобы выбрать оптимальное место для размещения проектора, нужно тщательно изучить помещение и учесть:

• расположение мест для посадки — не стоит размещать проектор над ними, особенно если прибор имеет большой вес и внушительные габариты;
• наличие поблизости розеток — обычно к проектору подведены два провода (HDMI и шнур питания), поэтому необходимо разместить устройство в таком месте, чтобы был свободный доступ к электросети и к источнику сигнала.

Следует учитывать, что изображение разнится в зависимости от места размещения проектора. Поэтому перед монтажом лучше провести тестирование и проверить, из какой точки помещения качество картинки будет выше.

Ручная отладка изображения

Поняв, как подключить к ноутбуку проектор, необходимо его правильно настроить. Профессиональная калибровка требует специальные приборы и знания специалиста. Но для проектора, который будет использоваться в домашних условиях, настройку без труда выполнит и обычный пользователь.

Как пользоваться проектором:

• Регулятор наклона – ножка в передней части устройства. Вращается для настройки оптимальной высоты. Если высоты недостаточно, можно положить под неё предмет, например, книгу.
• Регулятор масштаба изменяет размер проецируемой картинки. Если регулятор отсутствует или требуется более сильное масштабирование, нужно двигать проектор. Чем дальше устройство, тем больше кратность оптического увеличения.
• На панели управления находятся кнопки, компенсирующие, горизонтальные и вертикальные трапецеидальные искажения. Искажения возникают при неправильном угловом расположении проектора. Тогда проекционный экран принимает вид трапеции. Чтобы компенсировать этот эффект, одна или несколько сторон расширяются или сужаются.
• Кольцо фокусировки регулирует чёткость изображения. Эта настройка устройства выполняется последней.
• У большинства моделей имеется встроенная программа для работы с проектором упрощающая управление яркостью, контрастом и системными настройками.

Даже после правильной настройки проектора случается так, что устройство не подключается или картинка, которую показывает проектор, отображается некорректно.

  Проверка лампы проектора на работоспособность

На компьютере часто возникают следующие проблемы:

За нюансами всегда можно обратиться к инструкции, идущей в комплекте. В ней дано подробное описание, как подключить устройство к компьютеру на примере конкретной модели.

</index>

Как заменить экран телевизора
Как настроить пульт rtv 03
Как вставлять карту в кам модуль

Соединение проектора с управляющей техникой – это не сложная задача. Каждый ознакомившийся с инструкцией человек сможет это сделать за 1-3 минуты. Но проблемы подключения все же возможны. Самые частые: ПК не видит экран, и не выводится картинка. Но и эти вопросы решаемы.

Что это и как его выбрать?

Кронштейн для монтажа проектора – это специальный держатель, к которому будет крепиться проектор.

Для его правильного выбора нужно учесть несколько нюансов:

• Масса аппарата и габариты. Выбирая кронштейн для громоздкого проектора следует ориентироваться на более прочные металлы, например сталь или титан.
• Крепления для проектора на потолок. Планируя пользоваться проектором достаточно длительное время, следует позаботиться и о надежном креплении. Лучше не брать самые дешевые винты, так как они будут быстрее разбалтываться из-за своего недолгого срока службы и устраивать вашему агрегату неверное позиционирование.
• Комплект для монтажа. Установить проектор простой отверткой не получится. Для этого понадобится специальный монтажный комплект.

Полезные фишки для Power Point

Режим докладчика – удобный инструмент для показа презентаций на проекторе. Пользователю доступен дополнительный интерфейс, который виден только ему, но скрыт от зрителя.

Основные функции:

• Заметки. Позволяет делать примечания к слайдам. Полезен, как указания для помощника, переключающего слайды. Чтобы добавить новую заметку, нужно перейти к вкладке «Вид», в группе «Показ» и нажать «Заметки». Внизу появится панель для пометок.
• Перо и лазерная указка. Инструменты позволяют оставлять наброски или выделять текст.
• Просмотр всех слайдов. Показывает все слайды сразу, помогает осуществлять навигацию.
• Увеличение слайдов. Можно приблизить область слайда для более подробного ознакомления.

Чтобы включить режим, нужно запустить презентацию. Сделать это можно во вкладке «Показ слайдов» или с помощью клавиши F5. Откроется окно презентации, кликнув правой кнопкой по которому нужно выбрать «Показать режим докладчика». Сделать то же самое, но быстрей можно нажав Alt+F5.

Монтаж проекционного экрана

Чтобы произвести слаженный монтаж экрана для проектора, необходимо следовать несложным правилам. Данные рекомендации помогут получить хороший результат и избежать грубых ошибок в процессе работы.

Выбор положения полотна

Для начала следует определиться с местом расположения проекционного экрана

При выборе важно учитывать данные, которые предписаны в инструкции к устройству. А также нужно продумать какое пространство необходимо освободить под экран и где располагаются возможные точки для подключения к сети

Плоскость экрана должна располагаться так, чтобы линза проектора находилась перпендикулярно к полотну.
Соотношение габаритов экрана должно идти в соответствии с форматом изображения.
Проекционный экран следует зафиксировать таким образом, чтобы изображение отображалось по всей его поверхности.
Между экраном и зрительскими местами следует устранить какие-либо препятствия.
Важно убедиться в том, что каждый зритель перед полотном находился в зоне оптимального обзора.
В домашнем кинотеатре расстояние от проектора до экрана должно варьироваться в границах 60 см — 90 см между нижней границей экрана и пола. Это обеспечит постоянное попадание изображения в поле зрения человека

Для деловых презентаций данный показатель расстояния должен быть в границах 120 см.

Также следует помнить, что качество иллюстрируемого видеоматериала зависит от освещенности самого помещения. По этой причине необходимо следить за тем, чтобы поблизости экрана не было дополнительных источников света. Чтобы изображение было максимально оптимальным для просмотра рекомендуется затемнить помещение.

Монтаж экрана на потолке или стене

Главными рекомендациями для надежного и качественного крепления проекционного экрана являются следующие:

1. Чтобы установить экран на поверхности потолка или в вертикальном расположении рекомендовано применять крепежные компоненты, которые поставляются в комплекте к устройству. Эти материалы прошли тестирование на пригодность и обеспечивают качественную фиксацию полотна на кирпичных или бетонных поверхностях.
2. Если мультимедийный экран имеет встроенный электрический привод, необходимо предусмотреть место для переключателя. Его нужно установить на уровне не менее 1,5 м от пола, а также следить, чтобы место было не доступным для детей и домашних питомцев.
3. Чтобы экран для проектора установить на подвесной потолок необходимо использовать специальное крепление потолочного типа. Оно поставляется под заказ, как дополнительный компонент. Кронштейны выглядят как набор двух независимых компонентов – потолочной штанги и непосредственно крепление. Зачастую они производятся с опцией регулировки по высоте конструкции, поворотом нижнего центра по горизонтали, а также возможностью регулировки угла наклона экрана.

В таком случае монтаж экрана к потолку осуществляется достаточно просто и оперативно:

1. Снимите на время несколько отделочных плит.
2. Зафиксируйте розетку, к которой будет подведен силовой провод.
3. Вырежьте в любом потолочном элементе отверстие для штанги и кабелей.
4. Выведите их наружу.
5. Зафиксируйте отделочную плиту на место.

Важно предусмотреть тот нюанс, что переключатель не должен располагаться в зоне разворачивания проекционного экрана. Все движущие компоненты экрана нужно располагать в поле зрения, чтобы контролировать процесс раскладывания/складывания полотна

Подробнее узнать о работе проекционного моторизированного экрана можно здесь:

Как исправить проблему соединения техники с компьютером

Если к устройству был подключен недавно купленный проектор, но сигнал не хочет появляться, это свидетельствует о том, что пользователем было неправильно настроено оборудование. В данном случае необходимо перепроверить, все ли было подключено в правильном порядке.

Сначала подключается устройство, а уже только потом включается лэптоп. Сам процесс подключения выполняется через разъем VGA или HDMI кабеля, которые дают максимально детализированную картинку. Существуют модели, функционирующие посредством WI-FI. В каждом отдельном случае необходимо внимательно перечитать инструкцию и понять, что все было сделано верно.

Схема подключения устройств

Порой случается такое, что лэптоп внезапно перестает контактировать с проектором, хотя еще недавно такие проблемы отсутствовали. Если это случилось, когда произошла переустановка ОС, скорее всего, случилась драйверная проблема.

1. Стоит перейти в «Диспетчер устройств» и заняться поиском в списке своего драйвера. Если с оборудованием имеются какие-либо проблемы, рядом будет нарисован желтый восклицательный знак.

2. Если саму систему давно не переустанавливали, лучше проверить ее с помощью антивирусной защиты . Вероятнее всего, драйверы были удалены после заражения софта компьютера. Удалив все вирусы, можно браться за загрузку драйверов с официального сайта производителя и их установке.

3. Инсталлирование загруженных драйверов обычно происходит в автоматическом режиме, но также это делается в диспетчере устройств. Правым щелчком мыши нужно нажать на неотображаемые устройства и кликнуть на «Обновить драйвер», вариант «Вручную» и определить, где располагаются загруженные установочные файлы. Порой требуется удаление остатков старых драйверов для успешной установки новых.

Как показывает практика, обычно проблемы отсутствия подключения случаются из-за невнимательности во время подключения. Современные проекторы отличаются простейшим управлением, поэтому достаточно будет ознакомиться с вышеописанной инструкцией и все получится. При этом даже после успешного подключения и настройки программ работа с оборудованием не заканчивается

Важно надежно и правильно поставить технику, грамотно рассчитать расстояние, чтобы изображение было детализированным и четким

Установка экрана для проектора

В данном случае очень многое зависит от выбранного экрана, его размеров, места расположения и так далее. Удобнее всего пользоваться сворачивающимися версиями. Они представляют собой некое подобие жалюзи и раскрывать их нужно только тогда, когда в этом возникает необходимость. Крепятся они на стену или на потолок по стандартной схеме:

1. Определить точки крепления.
2. Сделать при помощи дрели дырки.
3. Используя штатные саморезы/дюбели/любые другие варианты креплений, зафиксировать основу экрана.
4. Если необходимо, предусмотреть дополнительные фиксаторы.

Детальную инструкцию к каждому отдельному типу экрана рекомендуется искать вместе с ним, но общий принцип работы практически всегда идентичен друг другу. В целом, повесить экран намного проще, чем проектор, хотя бы просто потому, что он не требует проводов. Исключением являются ситуации, когда его приходится крепить на потолок.

Тут уже все будет абсолютно идентично, как и с самим проектором, со всеми вытекающими отсюда особенностями. Маленький нюанс: иногда проще сначала установить проектор, а только потом высчитывать, куда повесить экран, а не наоборот (особенно когда помещение небольшое и разгуляться негде). Тем не менее, правильнее все же делать все по этой инструкции, заранее предполагая размещение всех составных частей будущего домашнего кинотеатра.

Закрепите проектор

Для этого вам нужно будет найти потолочную шпильку в соответствующем диапазоне расстояний между экраном и самим проектором. Крепление фиксируется при помощи отвертки, гаечного ключа и двух болтов. Затем можно присоединять кабели к проектору

Тут важно следовать инструкции по эксплуатации. Чтобы провода не выбивались на фоне стены, используйте специальные формы для кабелей

Их можно прикупить в любом хозяйственном магазине. Если по поводу внешнего вида у вас никаких претензий, просто зафиксируйте их в определенных местах, используя кабельные опоры. Найти их также можно в любом специализированном магазине.

Как рассчитать размеры экрана для проектора

Прежде чем сделать экран для проектора, размеры которого могут варьироваться в зависимости от местоположения зрительских мест и дизайна помещения, нужно провести тщательные расчеты. Холст надо располагать перед зрителями (аудиторией), но не перед самим устройством. Это правило станет залогом успеха проведенного мероприятия.

Если нужно использовать настенный экран для проектора, его высота должна быть приблизительно равной 1/6 от расстояния «холст-последний ряд зрителей». В таком случае текст на экране будет прекрасно виден. Идеальный вариант предполагает, что первый ряд зрителей будет находиться на расстоянии в две высоты холста. Это минимальный промежуток, с которого будет комфортно воспринимать информацию. Нижняя часть экрана должна быть на высоте 1,2 метра от пола. В таком случае зрители с последнего ряда увидят всю информацию, расположенную на холсте.

При расчете размеров проекционного экрана нужно учитывать тип формата, который будет воспроизводиться. Если будут показываться видео разных типов, тогда следует учитывать их все. Размер экрана должен иметь наибольшую величину среди всех воспроизводимых типов.

Как подключить проектор к другим устройствам

Подсоединение к другим устройствам возможно, если разъемы соответствуют друг другу. В противном случае потребуется подбирать специальные переходники и кабеля.

Как соединить проектор с компьютером

Чаще всего для подключения устройства к компьютеру используются следующие типы разъемов:

• HDMI;
• VGA;
• DVI.

Последний вариант используется реже всех.

Для подключения необходимо взять подходящий кабель (при необходимости использовать переходник) и соединить им компьютер и проектор. Использование кабеля HDMI дает пользователю ряд преимуществ. Во-первых, качество изображения будет самым лучшим. Во-вторых, это позволяет передать звук на проектор. Соответственно, получится подключить акустическую систему. С кабелем VGA сделать этого не получится.

После этого необходимо определиться с тем, какой режим отображения будет использоваться. Чтобы это сделать, нужно нажать на клавиатуре комбинацию «Win+P» и выбрать один из предлагаемых вариантов:

• изображение показывается на компьютере, но отсутствует на полотне;
• видео транслируется только на проекторе;
• изображение видно на обоих экранах;
• специальная возможность, при которой проекционное полотно становится продолжением изображения на мониторе.

Как соединить проектор с телевизором

Если телевизор не удовлетворяет требованиям пользователя о качестве, то изображение с него можно перенести на проектор

Важно помнить, что сделать это можно только при наличии на телевизоре следующих видеовыводов:

• RCA;
• SCARD;
• S-Video (OUT).

Современные модели телевизоров чаще всего не обладают такими разъемами. Другим вариантом подключения является соединение кабелем вывода Out на телевизоре и In – на проекторе. Если возникают какие-то проблемы, то нужно использовать специальные переходники.

После этого достаточно включить оба устройства. В настройках проектора нужно выбрать воспроизведение через разъем, к которому подключен телевизор.

Читайте подробнее о подключении проектора к телевизору.

Как соединить проектор с приставкой

Кроме того, подключить к устройству можно и обыкновенную спутниковую/кабельную/цифровую приставку. Сделать это проще всего. Достаточно найти одинаковые разъемы на обоих видах техники и приобрести соответствующий кабель. Самым подходящим обычно является HDMI. Когда все готово, останется включить оба устройства и на проекторе выбрать отображение картинки с разъема, подключенного к приставке. Таким образом, можно заменить большой и громоздкий телевизор в квартире на плоский экран, который легко убрать, если не планируется им пользоваться.

Как соединить проектор с телефоном

Те проекторы, на разъемах HDMI которых есть пометка MHL, легко подключить к мобильному устройству. Благодаря этому можно вывести изображение со смартфона или планшета на проекционный экран. Главное, что нужно сделать перед этим – купить HDMI-кабель и MHL-переходник. Данный адаптер соединяет телефон через micro USB с разъемом HDMI на проекторе. Самое главное преимущество такого способа подключения – возможность одновременно заряжать устройство и передавать с него изображение на проектор. Кроме того, данный способ позволяет посмотреть все сохраненные на смартфоне видео в хорошем качестве и в полноэкранном размере, а не на маленьком экране.

Важно помнить, что сам по себе проектор не гарантирует изображения высокого качества. Для этого необходимо выполнить подключение и настройку устройства в соответствии с инструкцией

Кроме того, следует правильно рассчитать расстояние между проектором и экраном. Если все сделано правильно, то можно насладиться качественным изображением, переданным практически с любого устройства, имеющегося дома.

Настраивание изображения

После подключения проектора к компьютеру в ряде случаев может потребоваться дополнительная настройка изображения.

Режимы картинки

Если проектор подсоединен к источнику, оба устройства включены, но нет сигнала, необходимо настроить его передачу на внешний экран. При использовании ноутбука, на клавиатуре нужно последовательно нажать FN> и клавишу перехода между экранами: на Lenovo и Dell — это F3, Acer – F6, Asus – F8. На клавиатуре других производителей найти нужную кнопку можно по условному обозначению в виде двух экранов.

После нажатия указанных клавиш на ноутбуке под управлением ОС Windows 10 пользователь может назначить один из четырех вариантов вывода изображения:

• экран компьютера;
• повторяющийся;
• расширить;
• второй экран.

Первый пункт предполагает отображение видеоматериала полностью на основной монитор. Второй вариант подразумевает дублирование картинки на двух экранах. Выбор третьего пункта позволит два экрана объединить в один: левая часть рабочего стола будет показана на ноутбуке, а правая – выведена через проектор. Четвертый способ означает, что все изображение будет переведено на второй монитор (в нашем случае – проектор).

На заметку! На разных версиях Windows названия могут меняться. На 8 они такие же, как на 10, а на Windows 7 вместо «Повторяющегося экрана» будет «Дублировать».

При подключении проектора к системному блоку компьютера вместо функциональных кнопок можно использовать «горячие» клавиши — комбинацию «Windows» + «P». Однако на Windows XP такое сочетание кнопок не работает. При данной ОС для выбора экрана нужно открыть «Свойства» кликом правой кнопкой мыши по рабочему столу, перейти в «Параметры», нажать на второй экран и установить галочку рядом со строкой «Расширить рабочий стол на этот монитор». Затем следует выбрать разрешение, поддерживаемое проектором, и сохранить изменения.

Нюансы для PowerPoint

Как правило, показ презентаций проводится через программу Power Point, входящую в пакет приложений Microsoft Office. С ее помощью также можно настроить вывод изображения на дополнительный экран. Для этого необходимо открыть «Показ слайдов» и перейти во вкладку «Настройка презентации». В поле «Несколько мониторов» нужно выбрать подключенное оборудование. Теперь презентация будет транслироваться через дополнительный экран, при этом на основном можно заниматься решением иных задач.

Совет! Если выбрать пункт «Использовать режим докладчика», то на экране появятся дополнительные элементы: переход к предыдущему и следующему слайду, время, заметки, кнопки завершения презентации и отключения изображения.

Ручная настройка

Если после вывода мультимедийного контента на дополнительный экран пользователь обнаружил, что картинка смазана либо выглядит мутно, значит на компьютере установлено неверное разрешение. В этом случае потребуется выполнить настройку изображения, которая зависит от версии установленной на ПК ОС.

• На Windows 7 в контекстном меню, которое открывается при помощи клика по рабочему столу, необходимо выбрать «Разрешение экрана». Здесь следует внести нужные изменения и подтвердить их.
• Для Windows 8 и 10 после клика по рабочему столу правой клавишей мышки нужно открыть «Параметры экрана».

Инструкция по установке кронштейна потолочного проектора

Этот способ достаточно трудоемкий и долгий, поэтому крепление проектора обычно совмещают с установкой дополнительных подвесных конструкций на потолок, которые позволяют спрятать коммуникации в подпотолочном пространстве.Если планируется установка более тяжелого устройства, то крепление потолочного кронштейна осуществляется только на профили металлического каркаса, которые можно найти под потолком при помощи магнита. Также можно выполнить монтаж на потолок, который является основной несущей конструкцией. Для этого в листе гипсокартона необходимо аккуратно вырезать отверстие и установить монтажную панель при помощи дюбелей и саморезов на бетонный потолок.Еще одним устройством, которое необходимо для обеспечения достаточной яркости и четкости изображения, является экран для проектора.

Потолочный экран монтируется на поверхность потолка тем же способом, что и кронштейн для видеопроектора, в зависимости от параметров конструкции. Для установки экрана используется похожее устройство, позволяющее зафиксировать всю конструкцию на потолке при помощи саморезов. После того как крепежное устройство выбрано, можно начинать подготовительные работы. Для этого необходимо внимательно изучить инструкцию к видеопроектору и определить наиболее удобное место его установки. Затем приложить к потолку монтажную панель кронштейна и наметить центры крепежных отверстий.

Далее к будущему месту установки необходимо проложить все необходимые коммуникации. Также следует заранее подготовить набор необходимых инструментов: Для того чтобы собрать домашний кинотеатр в квартире или частном доме совсем не обязательно иметь телевизор. Для этих целей подойдет и проектор потолочный.

Современный проектор не только обеспечивает хорошее качество изображения, но и обладает достаточной компактностью, которая позволяет спрятать его под потолком помещения, закрепив при помощи специального устройства — кронштейна.

Альтернативные варианты

Если нет возможности и времени поехать в строительный магазин за листом ПВХ, попробуйте альтернативные способы.

1. Можно использовать стену в квартире вместо экрана. Желательно, чтобы поверхность сверху была неиспользуемой. Также подойдет белая дверь, холодильник или шкаф.
2. Можно спроецировать изображение на белый потолок. В таком случае потребуется большое количество подушек, которые будут на полу. А проектор каким-то образом нужно закрепить не в горизонтальном положении, а в вертикальном.
3. В качестве экрана можно использовать большой перекидной календарь, перевернутый к зрителям белой стороной. Подойдет и белая полка из шкафа или комода, поставленная на табурет и облокоченная на стену. Хуже изображение будет на белой римской шторе или светлой занавеси.

Теперь все известно о проекторе и экране. Так приятно посмотреть кино всей семьей дома на большом импровизированном полотне, так эффектно показать презентацию на конференции и завоевать симпатию слушателей. Современный мир без проектора – тусклый и скучный.

Увеличение и поиск деталей, Выбор формата изображения, Выбор

Кнопкой выберите Трапецеидальность

и нажмитеMODE/ENTER .

Отобразится страница Трапецеидальность

чтобы устранить расширение в

верхней части изображения, либо

чтобы устранить расширение в нижней части

Увеличение и поиск деталей

Чтобы посмотреть детали на проецируемом изображении, увеличьте его. Для

перемещения по изображению воспользуйтесь кнопками перемещения. 1.

Нажмите MENU/EXIT

и кнопками

выберите меню ДИСПЛЕЙ

Кнопкой выберите меню Цифровое увеличение

и нажмитеMODE/ENTER . Появится панель увеличения.

Нажимая кнопку на проекторе увеличьте изображение до нужного размера.

Чтобы перемещаться по изображению, нажмите MODE/ENTER

для переключения в режим окон, а затем нажимайте кнопки со стрелками ( ,

Чтобы уменьшить размер изображения, нажмите кнопку MODE/ENTER

для возврата к функции увеличения/уменьшения, а затем нажмите кнопкуAUTO для возврата к исходному размеру. Для возврата к исходному размеру можно также воспользоваться последовательным нажатием кнопки .

Перемещение по изображению возможно только после его увеличения. Во время детального просмотра возможно дальнейшее увеличение изображения.

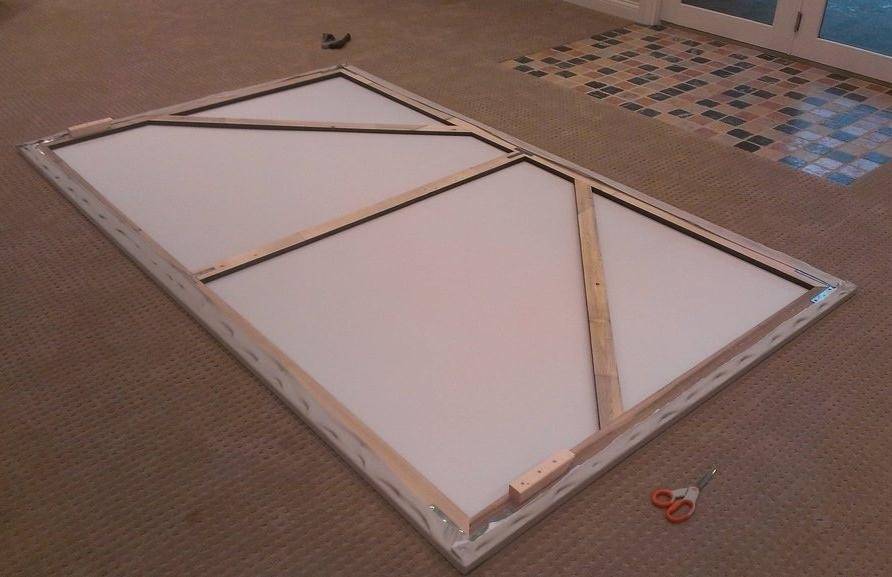

Прикрепите материал для экрана

После подготовки каркаса прикрепите материал проекционного экрана

В процессе установки экрана не спешите и работайте осторожно. Он должен надлежащим образом покрывать рамку

А на ткани (или бумаге) не должно быть складок или провалов. Это ухудшит качество изображения. Ход работы:

• Положите экран на пол.
• Поместите рамку поверх экрана и выровняйте ее по центру.
• Натяните край материала в верхней части. Приложите его к краю рамки и заверните.
• Начните прикреплять материал к раме. Начинайте от центра. Первую скобку закрепите в центре, а следующие располагайте приблизительно в 15 см друг от друга.
• В процессе работы разравнивайте складки.
• Добавьте дополнительные скобы между теми, которые уже размещены.

Какие параметры нужно настраивать

Проекторы – это специальные устройства, предназначенные для проецирования передаваемого на них изображения на экран. Между собой они отличаются по принципу действия и по качеству выдаваемой картинки. Производители выпускают модели, имеющие различные стандартные и пользовательские настройки отображаемой картинки. Чтобы добиться максимально качественных визуальных эффектов, перед началом эксплуатации потребуется откалибровать устройство.

Высокоточную настройку можно сравнить с лабораторной работой, требующей использования целого набора исследовательских средств, таких как:

• спектрофотометра;
• колориметра;
• эталонных изображений;
• бесплатного (платного) программного набора.

Регулировку параметров по полной программе рекомендуется проводить в такой последовательности:

• резкость (характеристика четкости очертания отображаемого объекта);
• чистота (является показателем отсутствия помех и других дефектов на кадрах);
• цветовая точность;
• уровень контрастности;
• величина разрешения.

Цвет регулируется манипуляциями над следующей последовательностью показателей:

• уровень белого и черного;
• диапазон серого;
• цвет (оттенки);
• палитра цветов.

Для выполнения полномасштабной настройки проектора своими руками потребуется запастись профильными знаниями и приобрести дорогостоящее оснащение. Лучше при этом пользоваться платными программами с широкими возможностями. Но для одноразовой наладки в домашних условиях вполне достаточно воспользоваться компьютером со встроенным инструментарием.

Вертикальное смещение проектора(ВСП)

Данное значение влияет на высоту монтажа. Если вы сделаете расчет ВСП верно, то качество изображения, а конкретно его геометрия, будет на должном уровне. У разных моделей проекторов ВСП разнится. Эти цифры также можно узнать из руководства по эксплуатации вашего проекционного агрегата. К примеру, ВСП положительное +96,3%, а отрицательное — -96,3%.

Если такое значение имеет минус, то есть становится отрицательным, то изображение будет идти ниже объектива и не попадает на проектор, а если + и положительное – то картинка будет идти выше отражающей поверхности.

Иногда сами проекторы имеют специальное кольцо регулировки по вертикали(оптический узел) Такая вещь позволяет не перемещать весь аппарат, а просто подстраивать конфигурацию изображения на месте.
