Установка печи в бане

Монтаж печи

Кладкой кирпичной печи в бане должен заниматься исключительно специалист. Установить самостоятельно такую конструкцию неподготовленному человеку вряд ли получится.

Что касается металлических (стальных и чугунных) изделий, то их можно приобрести в уже готовом виде со всеми необходимыми приспособлениями или сварить печь своими руками.

Перед установкой в баню окрашенную металлическую печь протапливают на улице, поскольку первый прогрев может дать едкий запах. Печь обязательно осматривают, проверяют, нет ли трещин, других дефектов, хорошо ли закрывается дверца топки.

После того как все подготовительные мероприятия окончены, проводится установка печи в бане. Нужно добиться горизонтальности самого прибора и точного попадания выносного канала в оформленный термозащитой проем. Это достигается регулировкой ножек.

После выведения канала проводят уплотнение места его проходки сквозь простенок, используя для этого фольгированную вату.

Расположение топки и топливной дверцы

Дровяные металлические печи, в свою очередь, классифицируются по расположению топливной дверцы.

Ее можно установить непосредственно в парилке. Этот вариант встречается чаще всего. В этом случае подкладывать дрова в топку нужно из помещения парной. Регулировка тяги проводится простым открыванием дверцы.

Современные конструкции оснащаются дверцами из закаленного стекла, что дает возможность обозревать языки пламени по ходу принятия водных процедур в бане. Недостатками конструкции выступает грязь на полу от дров и быстрое выгорание кислорода в помещении.

Второй вариант установки – в предбаннике или комнате отдыха, что способствует увеличению пожарной безопасности. К тому же кислород в парной не выжигается пламенем, она становится более чистой и просторной. Желательно еще на этапе возведения стен предусмотреть проем в стене под выносной топливный канал, иначе придется проламывать перегородку.

Можно установить топливную дверцу на улице. Это отличный вариант для миниатюрной бани сезонной эксплуатации. Чтобы подбрасывать дрова и контролировать тягу, приходится время от времени выходить на улицу.

Наибольшей популярностью среди хозяев частных домов пользуется вариант установки банной печи с выносной топкой. Эффективность такого размещения подтверждена многочисленными позитивными отзывами.

Как правильно установить своими руками?

Выбирая правильное месторасположение печки, примите в учет местонахождение составных частей, которые должны быть доступны для периодического контроля. Надежным и качественным постаментом будет служить стяжка с утеплением, залитая по загрунтованному основанию, на одновременном этапе строительства с фундаментом. Если полы в бане негорючие, например, из цемента или бетонных перекрытий, не нужно дополнительной защиты. Огнезащитные материалы используются только для деревянных полов.

Если грунт на участке пучинистый, не нужно закладывать для печки, не связанного с фундаментом на винтовых сваях плитного постамента. Он может быть связанным с основанием баньки, если устройство мелкозаглубленное. Для связки выполняется анкеровка оснований и печи, и бани.

Правила при обустройстве постамента для печки

Габариты основания должны быть больше размеров печки из металла с защитными экранами на 20 см. Высота основания должна равняться глубине банного фундамента. Свободную часть допустимо заполнить кирпичной кладкой.

Технологический пошаговый процесс предполагает:

• Подготовку котлована.
• Установку опалубки.
• Укладку армсетки.

• Заливку цементным раствором.
• Покрытие отстоявшегося основания слоем гидроизоляции.
• Укладку кирпичей в несколько рядов.

Можно избежать установки отдельного постамента под теплообменник, если у лаг и основания пола достаточно прочности для удержания веса конструкции.

Варианты решений:

• укладка листа из металла поверх базальтового листа;
• укладка кирпичного или каменного основания под печку;
• укладка керамической или керамогранитной плитки.

Вертикальные части, которые будут соприкасаться с конструкцией, защищаются термостойким листовым материалом. Конкретные значения параметров указываются в инструкции производителя банной печки. Значения взаимосвязаны с реальным тепловым уровнем печки и ее конструкционных нюансов.

Фундамент для банной печи

Чтобы установить печь в баню, нужно обязательно залить особый фундамент. Его основание должно быть:

• прочным;
• ровным;
• пожаробезопасным.

Для выполнения этих условий кладут асбестовый картон. Толщина листа может находиться в пределах 1–1,5 см. Укладываются стальные 5 мм листы. Применяемые материалы должны обязательно закрывать всю площадь под печкой. Величина выступа за пределы площади (30–40 см) делается со всех сторон.

Очень важно правильно рассчитать прочность перекрытий. Расчет учитывает массу печи

Балки перекрытий изготавливают из лиственницы или хвойных деревьев. Если перекрытие достигает 5-метровой длины, идеальным вариантом считаются клееные конструкции. Такая балка способна выдержать очень большую нагрузку.

Сечение балки может иметь два вида:

• прямоугольное;
• квадратное.

Расстояние между ними выдерживается в пределах 3–12 см.

Когда определяется значение прочности перекрытия, принимают во внимание также временные нагрузки. К постоянным нагрузкам относится:

К постоянным нагрузкам относится:

• давление стен;
• масса печи;
• крыша;
• грунт.

Временные нагрузки появляются после установки мебели, монтажа выносного оборудования, наличия людей и другие климатические факторы.

Некоторые хозяева, специально для бани заливают отдельный фундамент. И это не зря. Благодаря отдельному основанию, печку можно будет эксплуатировать намного дольше.

Стыковка дымохода со стеной

Существует два основных варианта обустройства:

1. Если речь идет о том, что дымоход будет выходить через стену. то необходимо произвести разбор определенного ее участка (по диаметру трубы) и укрепить места под установку кронштейна. Затем собирается и устанавливается сам кронштейн с уголками, по которым беспрепятственно будет перемещаться тройник при монтаже дымохода.Стену необходимо закрыть сантиметровым фанерным листом, закрепить поверх него асбестовые листы при помощи шурупов, а затем, еще выше закрепить оцинкованный металлический лист – 2*1,2 сантиметра. В созданной конструкции вырезается квадратный кусок, через который будет проходить дымоход. Кронштейн при этом покрывается антикоррозионным лаком. В конце концов, сэндвич-труба надевается на внутреннюю.Также при монтаже можно создать уступку – пространство от дымохода до стены.
2. Если же сєндвич-труба выводится через крышу. то вначале к участку, через который будет выводиться труба, прикладывается лист оцинковки. После этого производится выведение трубы. Затем лист закрепляется на кровле. Лучше всего его зафиксировать путем подведения краев под листы кровельного материала.

Первая топка банной печки

Перед тем как пустить банный агрегат в эксплуатацию, следует провести пробную топку. Для этого в каменку укладываются предварительно отобранные булыжники, в бак заливается нужное количество воды и печка топится. Первичная топка необходима для определения правильности установки металлической печи, а также — для выявления недостатков. При топке необходимо убедиться в том, что:

• сваренные швы печи герметичны, не пропускают дым;
• краны и бак не протекают.

Установка печей в деревянной бане требует особенно внимательного подхода, поскольку неправильно выполненный монтаж может привести к возгоранию или прочим неприятным последствиям. Предлагаемое к просмотру видео поможет избежать ошибок при установке металлической печки с выносной топкой и вы сможете пользоваться результатами своих трудов без опаски.

Врезка в стену и установка банной печи

Для вывода топочной части печи в стене прорезается прямоугольное отверстие. Его размеры зависят от конструкции печки, особенно той ее части, которая будет выходить в соседнее помещение.

Точный размер зазора между корпусом и горючими частями стены указываются в паспорте на печку. Установка железной печи в деревянной бане включает обкладывание контура отверстия кирпичом, базальтовой ватой, гипсом или любым другим негорючим и влагостойким теплоизолятором.

Для самодельной печи можно рекомендовать зазоры в 30 см, при условии хорошей теплоизоляции. Нельзя использовать для данной цели стекловату или вату для утепления стен. Этот материал плохо держит нагрев более 150 градусов и начинает рассыпаться. Кроме того, использование стекловаты не безопасно, так как продукты горения вредны для человеческого организма.

Как врезать печь в стену бани

При установке банной печи между двумя помещениями важно соблюдать правила противопожарной безопасности. Особенно это актуально для стен, сложенных из горючих материалов

Если вы планировали установку печи заранее, можно еще на этапе возведения, часть стены вокруг печи сделать из кирпича или другого негорючего материала.

Для установки металлической печи с выносной топкой нужно в стене делать отверстие

Что касается величины проема – расстояние от топливника до горючего основания зависит от типа и мощности печи. Точно эта величина указывается в паспорте и рекомендациях производителя по установке. Придерживаться их необходимо: все просчитано и продумано. Если и менять размер «негорючей» части из каких-либо соображений (эстетических или технических), то только в сторону увеличения. Если же печь самодельная, то придерживаться можно усредненных норм: расстояние от края топочного удлинения до горючего материала без защиты – не менее 38 см (лучше 50 см этого для самой мощной печи достаточно). Если материал защищен слоем теплоизолятора (гипсом, базальтовой ватой, асбестом и т.п.) то расстояние меньше – 25 см (36 см по максимуму).

Каждый производитель в паспорте указывает минимально допустимые расстояния при установке металлических печей

От деревянной стены по бокам и сверху укладывается кирпич, но его не подводят вплотную к стенам топливного канала, а оставляют воздушный зазор. Ширина зазора также указывается производителем в инструкции по установке. Минимум – 25 мм. Этот зазор можно заполнить слоем базальтовой/каменной ваты или таким же картоном.

Не используйте стекловату. Это тоже минеральная вата, но она переносит более низкие температуры (до 350оС), а возле печи просто оплавится и потеряет свои свойства. Базальтовую вату берите изготовленную без связующего – маты или прессованный картон. Дело не только в том, что связующие компоненты при нагревании выделяют вредные вещества, но еще в том, что при 500-600оС превращаются в песок и высыпаются, материал теряет свои свойства. В результате – теплоизоляции никакой, стена нагревается и древесина темнеет или даже начинает тлеть. К чему это может привести говорить не нужно. Потому для изоляции печи покупайте специаьные высокотемпературные изоляторы: их рабочая температура должна быть 800-1000оС и не меньше.

Для обеспечения пожарной безопасности часть стены можно вообще сделать из кирпича или камня

Пожарная безопасность при монтаже банной печи

Правила противопожарной безопасности при установке железной печи в бане оговаривают требования, связанные с обязательным соблюдением противопожарных разрывов и мероприятий, направленных на предотвращение аварийных ситуаций.

Корпус и дымоходная труба, во время топки сильно разогреваются. Со временем, древесина, испытывающая постоянную термическую нагрузку, окисляется, что становится причиной воспламенения, даже без наличия открытого огня. По этой причине, требования пожарной безопасности при монтаже печи в банном помещении, требуют соблюдения трех важных правил:

• Предусмотреть безопасные расстояния между корпусом печи и стенами из горючих материалов.

Установить печь на негорючем основании.

Применять огнезащитный материал для снижения термической нагрузки на стены, расположенные вблизи сильно нагревающихся деталей печи.

Существуют общие правила, которые необходимо соблюдать во время монтажа:

• Рекомендуется, чтобы отделка стен вокруг печи, выполнялась из негорючих материалов. Если такой возможности нет, поверхности из бруса или бревен покрывают теплоизоляцией и обшивают стальным листом.

Обязательны противопожарные мероприятия: обработка несущих конструкций и стропил мастиками, и антипиринами, препятствующими возгоранию деревянных элементов.

ППБ предписывает использовать противопожарный изоляционный материал для внутренних стен с высокой степенью огнестойкости. Допускается применение минеральной ваты. Для увеличения безопасности, в качестве изоляционного материала используют базальтовый утеплитель, выдерживающий температуру плавления 1400°С.

Применять огнезащитный материал для изоляции печи и дымовых труб, обязательное условие для безопасной эксплуатации.

Расстояние от печки до стены бани

В ППБ указаны пожаробезопасные расстояния – разрывы, предотвращающие возможное возгорание. В нормах указано:

• Между корпусом печи и стеной из горючего материала оставляют разрыв в 110 – 125 см. После теплоизоляции, расстояние сокращают до 50-80 см.

По направлению в сторону от открывающейся дверцы топочной камеры, минимальное расстояние 120 см.

Противопожарные нормы указывают минимальное расстояние до сгораемых предметов от корпуса печки. Все остальные предметы: полки, деревянные перегородки и стены, удаляют не менее чем на 110 см.

Печи с выносным тоннелем в смежное помещение, физически невозможно удалить на достаточное расстояние. Поэтому, перегородку между парной и предбанником делают из негорючего материала: кирпича или ГВЛ плиты.

Как установить печь на деревянный пол в бане

Печь в бане устанавливается от пола, на уровне, как можно близкому к основанию, или на 10-15 см ниже его. Эту норму проще соблюдать, если фундамент и место под установку готовились заранее.

В случае бетонных полов, облицованных керамической плиткой, печь устанавливают без необходимости в дополнительной защите основания. Деревянные полы потребуется защитить от возгорания:

• Подушка – на деревянные доски наносится ровный слой глиняного раствора. По нему укладывается ряд керамического кирпича. Такая подушка жароустойчива и обеспечивает необходимую защиту дерева. Недостаток решения, подъем печи над уровнем пола на 10-15 см.

Чтобы уменьшить монтажную высоту, используют вермикулитовые плиты, монтируемые к полу и застилаемые сверху оцинкованным железом.

Металлические печи имеют вес до 80 кг. Правила установки металлической банной печи на деревянный пол в бане не указывают на необходимость полноценного фундамента для монтажа. Нормы направлены на защиту деревянных полов от возгорания.

Чем изолировать стены вокруг печи

Теплоизоляция печи от деревянной стены, обязательная норма. Поверхность из горючих материалов защищают несколькими способами:

• Кирпичная кладка.

Керамическая плитка – можно облицевать стены вокруг печи, зашив их (в случае деревянных стен) предварительно гипсоволокнистой плитой (ГВЛ).

Теплоизоляционный материал – для защиты используют специальные жаростойкие плиты для обшивки стен или базальтовую вату. Материал фиксируют к поверхности с помощью метизов. Поверхность закрывают оцинкованной или нержавеющей сталью.

После установки отопителя и защиты стен, переходят к монтажу дымохода.

Правила монтажа электропечей

Электропечи в бане должны быть с запиткой 220 В

В частном строительстве для оснащения саун и бань применяются электроплитки с запиткой от сети 220 В. При их монтаже стоит соблюдать следующие правила:

Подбирать по мощности печки тип и сечение кабеля

Для модификаций на 3; 4,5 и 6 кВт подойдет проводник 1,5 мм2.
Пол под электрокаменкой выкладывать керамической плиткой.
От ограждения плиты до полок и возгораемых предметов оставлять зазор минимум 7 см.
Промытые камни укладывать только поверх ТЭНа.
При наличии печи использовать светильники, рассчитанные на температурный предел до 140 градусов.
Вентиляционное отверстие располагать за каменкой на высоте 5-10 см от пола.
Воду подавать максимально осторожно, камни не поливать морской водой.

Установка металлической печи

Самодельная металлическая печь для бани

Для начала стоит отметить, что печь, изготовленная из металла, может быть установлена самостоятельно и в помещениях практически любого типа, то есть деревянных, блочных или иных. При этом могут быть использованы, как покупные модели, так и самодельные варианты. Среди наиболее значимых эксплуатационных характеристик металлической печи можно выделить:

• Сравнительно небольшие размеры. Это обстоятельство позволяет устанавливать печь практически в любое помещение, в то время, как прочие варианты требуют изначального планирования места размещения.
• Универсальность использования.
• Высокий КПД.
• Относительно небольшой вес, благодаря чему не возникает необходимости в усилении фундамента.
• Довольно большое разнообразие моделей.

Обкладка печи кирпичом

Но есть и один довольно существенный минус – стенки печи, изготовленной из металла, будут быстро остывать по сравнению с аналогами, поэтому для обеспечения долговременного эффекта, помещение, в котором планируется проведение установки печки, нуждается в хорошей теплоизоляции. Кроме того, стенки печки можно обложить кирпичом, что позволит добиться сопоставимых с «классическими» вариантами показателей теплоотдачи. Такая печка будет дольше нагреваться, но и остывать будет дольше.

Итак, непосредственная установка печи в деревянной бане, как, впрочем, и в любой другой производится следующим образом:

Сначала подготавливается основание. Это значит, что еще на этапе строительства необходимо забетонировать и выровнять некоторое пространство, которое потребуется для установки печи и формирования притопочного пространства

Здесь важно учитывать вид используемого топлива, так как, например, если использовать уголь, то чтобы снизить риск возникновения пожароопасной ситуации необходимо оборудования довольно большого листа, который будет защищать напольное покрытие от вылетающих искр.
На это основание устанавливается печка. Как и было сказано выше, может быть использован готовый вариант, а можно изготовить печку и самостоятельно

Но нужно понимать, что для изготовления самодельной печки потребуется не только наличие инструментов, но и немалого опыта в проведении работ, так что лучше просто купить готовую печь. Тем более что моделей на современном рынке предостаточно. Обычно вместе с продукцией подобного типа следует и сопроводительная документация, в которой достаточно подробно описывается процесс установки печи.
После того как сам корпус печи будет установлен, его можно обложить однорядной кирпичной кладкой. Как было сказано выше, такой прием позволит улучшить теплоотдачу печки.
Далее проводится установка дымохода и нагревательного бака. В случае использования готового варианта печи, дымоход монтируется в соответствии с инструкцией. При этом важно следить, чтобы все места стыков отдельных элементов конструкции были герметичны. Нагревательный бак может быть расположен как внутри помещения и нагреваться непосредственно от сжигаемого топлива, так и на чердаке бани, где нагревание будет происходить от горячего дыма, поднимающегося по дымоходу. Как несложно догадаться, в первом случае процесс будет происходить быстрее, но потребует наличия некоторого места, а во втором случае можно сэкономить пространство, но придется пожертвовать временем.

Утепление дымохода в бане

Помимо этого нужно добавить, что для того, чтобы избежать образования наледи и конденсата на части дымохода, имеющей контакт с неотапливаемыми пространствами, ее нужно утеплить.

Печь для бани с теплообменником

В заключение можно добавить, что установка железной печи для бани – довольно рациональный вариант решения проблемы отопления помещения, а также нагрева воды. Конечно, для самостоятельного проведения работ потребуется некоторый опыт, но при должном желании и достаточном объеме информации задача эта вполне выполнима. Для наиболее полного понимания сути рассматриваемого процесса, можно ознакомиться с видео по теме.

Какие бывают узлы

Для того чтобы максимально возможно обезопасить потолочное перекрытие от перегрева и возгорания, для проведения трубы дымохода через потолок, используется разделка или иначе угол, который может иметь различный вид.

Лучший вариант – это готовое покупное изделие наиболее часто используемое для промышленных работ. Данный вариант представлен металлической коробкой, оборудованной закрепленной с одного бока оцинкованной пластиной. По центру изделие оборудуется сплошным проёмом, в которое и вставляются трубы, проходящие через потолочное перекрытие. Изделие также позволяет также уложить теплоизоляционный слой, а со стороны помещения коробка имеет декоративную пластинку.

Вокруг трубы устанавливается стальная пластина, которая защищает материал потолочного перекрытия от возгорания, плавления

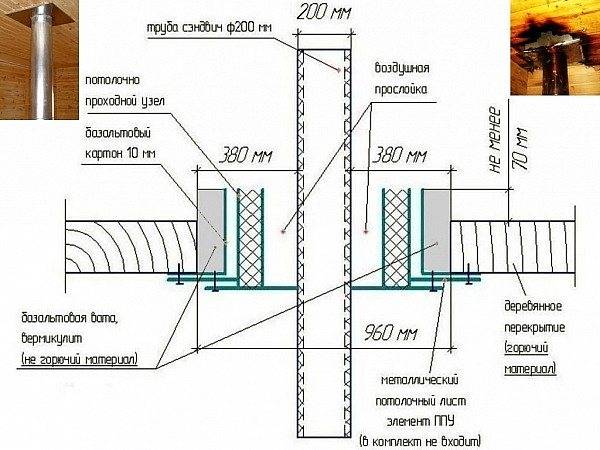

Схема позволяющая выполнить своими руками потолочную разделку для дымохода

Для того чтобы выполнить установку своими руками данного узла, в потолочном перекрытии вырезается подходящее по форме и размерам отверстие. Далее закрепляется теплоизоляционный материал (минерит, каменная вата, асбест). Не забываем усилить конструкцию металлическими полосами. Для закрепления узла используются саморезы. Для того чтобы произвести установку На прямой участок трубы надевается специальный элемент, после чего конструкция поднимается до необходимой высоты и закрепляется со всех сторон теплоизоляцией.

Если разделка не имеет в своей конструкции цилиндр, значит, она дополнительно оборудуется специальными бортами, в основе которых лежит минерит или металл.

Что это такое

При топке происходит сильный нагрев внешних поверхностей не только стенок корпуса печи, котла, но и конструкций газохода отводящего в атмосферу раскаленные дымовые газы.

Противопожарная разделка – это увеличение ширины стенок корпусов отопительных агрегатов – печей, каминов, котлов или дымовых труб, каналов в местах/зонах непосредственного контакта со строительными конструкциями объектов, выполненными из горючих, трудногорючих материалов.

Противопожарная отступка – это пространство, расстояние между наружными поверхностями стенок корпусов печных агрегатов, отопительного оборудования или дымовых каналов и незащищенными или защищенными от постоянного нагрева, воспламенения стенами, перегородками из сгораемых, трудногорючих строительных материалов.

Используемые изделия

Для утеплителя на дымоход можно использовать следующие материалы:

• минеральная вата;
• стекловата;
• кирпич;
• шлаковые плиты или термостойкий цементный раствор.

Утепление дымохода зависит от материала, из которого он изготовлен. Если труба стальная, тогда применяют строительную вату. Конструкция состоит из 2 частей (длина не превышает 1,5 м), что упрощает утрамбовку утеплительного материала. Размер кожуха должен быть на 12 см больше диаметра трубы.

Предварительно надевают первую часть конструкции. Затем равномерно наносят утеплитель. Насаживают вторую часть дымохода. Сооружение утепляют. Монтаж трубы производится с небольшим наклоном. Полученный зазор замазывают цементным раствором.

Стальной дымоход состоит из 2 труб разного размера. На трубу с меньшим размером (дымоход) насаживают защитный кожух. Между трубами прокладывается теплоизоляционный слой. Трубу меньшего диаметра размещают в конструкции с большим диаметром. Щель, образованную между трубами, заполняют строительной ватой.

Кирпичный дымоход утепляют с помощью следующей технологии:

• нанесение основы;
• установка армированной сетки;
• заделывание полостей и щелей раствором;
• накладывание штукатурки несколькими слоями (их толщина не должна превышать 5-7 см);
• полная теплоизоляция;
• минеральную вату режут с учетом размеров дымохода;
• фиксация теплоизолятора с помощью металлического скотча либо проволоки;
• обшивка трубы керамическими или асбестовыми плитами;
• оштукатуривание поверхности.

Такой способ теплоизоляции позволяет:

• в 2 раза уменьшить потери тепла;
• уплотнить дымоход;
• не допустить образования конденсата и разрушения дымохода;
• повысить качество и безопасность.

Теплоизоляция печи — это необходимая процедура для высокотемпературной печи, использующейся для отопления дома.
