Усилитель для колонок своими руками

Особенности создания стерео систем

Конструкции такого типа сложны для создания своими руками. Их регулировка и отладка требуется дополнительного измерительного оборудования, которое имеется далеко не у всех радиолюбителей.

• Однако схожий по свойствам усилитель можно собрать по схеме класса «А», где входной и выходной сигналы повторяют друг друга, а мощность звука достигает 15 Ватт.
• Основой для такого устройства станут транзисторы КТ803, КТ 805 и КТ 819.

Стоит учитывать, что схема отличается большим энергопотреблением, и при отсутствии сигнала транзисторы нагреваются. Поэтому их устанавливают на транзисторы.

• В качестве альтернативы можно добавить в цепь кулер, используемый для охлаждения компьютеров.
• Чтобы получить стерео систему, нужно создать две схемы, соответствующие правому и левому каналу.
• Создание полного усилителя доступно только радиолюбителю с большим опытом работы и необходимым техническим оборудованием.
• Такой проект реализуется на транзисторах или интегральных микросхемах путем предварительного и оконечного каскадов.
• Помимо монтажа такая конструкция нуждается в настройке. Однако на выходе получится устройство, позволяющее более тонко регулировать тембр и громкость звука.

Подведем итоги: Собранные собственными руками усилители по мощности и другим параметрам не уступают моделям, приобретаемым в магазинах.

Для выполнения такой работы нужны определенные познания в электрике, а также готовность разбираться в схемах.

• При сборке нужно соотнести расположение лапок с нумерацией на бумаге.
• После этого можно поочередно присоединять к микросхеме нужные элементы.

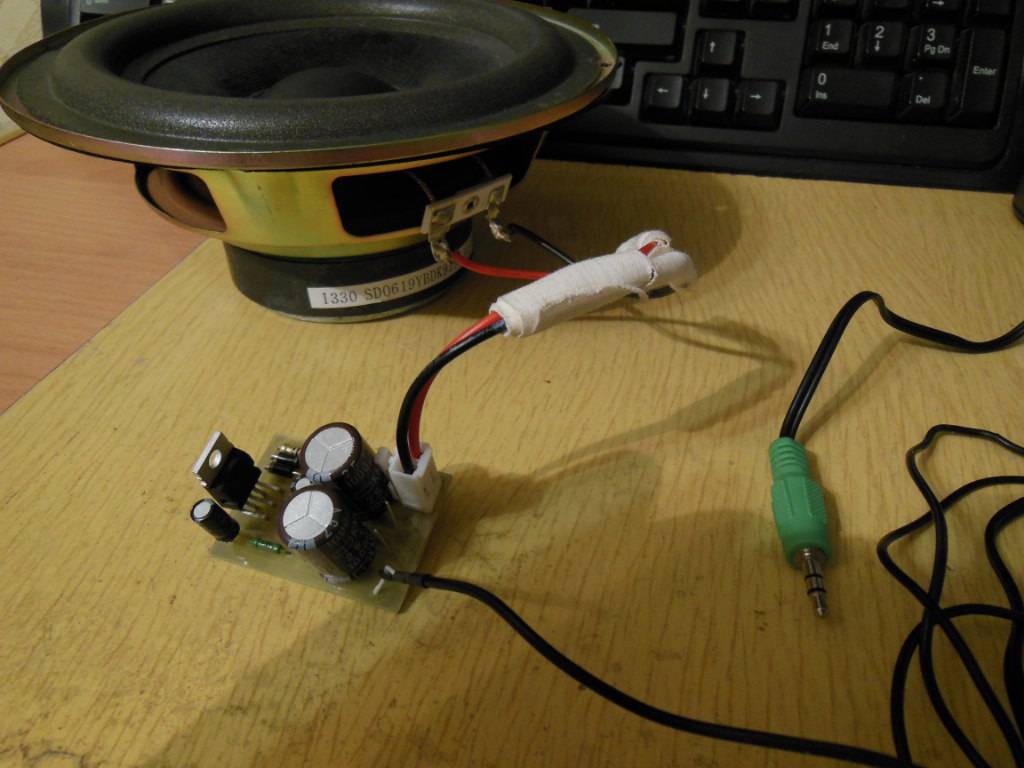

Усилитель для компьютерных колонок своими руками для чайников

При просмотре фильмов или прослушивании музыки мощности стандартных динамиков нам часто не хватает. Ниже мы подробно расскажем, как можно вручную создать усилитель динамика. При создании усилителя следует учитывать мощность внешних динамиков, которая составляет не более двух ватт, и сопротивление обмоток, равное четырем Ом.

Для сборки устройства потребуются следующие комплектующие:

• печатная плата;
• блок питания на 9 вольт;
• микросхема серии TDA;
• рамка;
• конденсаторы: два неполярных по 0,2 мкФ, полярные 100 мкФ, полярные 220 мкФ, полярные 470 мкФ;
• постоянный резистор. 10 Ом 4,7 Ом;
• кнопка — переключатель;
• входной разъем.

Инструкция по созданию

Процесс сборки усилителя для компьютера напрямую зависит от выбранной вами схемы

Важно только оставить место на корпусе для решеток радиатора. Они важны, так как позволяют воздуху из окружающей среды охлаждать микросхемы

• Первым шагом будет установка радиодеталей на печатную плату, соблюдая полярность.
• Собираем тело. При сборке корпуса предусмотрите место для решеток радиатора и других дополнительных деталей. Кейс может быть создан вами или приобретен в готовом виде. Также можно установить карту в корпус.
• Для устранения неполадок включите устройство в тестовом режиме.
• Собираем усилитель. Для этого подключитесь к источнику питания.

Собрать дома усилитель динамика любого типа — посильная задача, с которой справится любой начинающий радиолюбитель. Простота заключается в том, что для начала сборки достаточно приобрести необходимые материалы для последующей сварки. Поэтому вам просто нужно просмотреть все возможные и доступные схемы и выбрать ту, которая подходит именно вам. Главное преимущество — это экономия. Ведь покупка такого устройства в магазине обойдется намного дороже.

Пошаговое руководство по изготовлению

Работы по изготовлению звукового усилителя ведутся в соответствии со следующей инструкцией. Как сделать усилитель динамика:

• Если в работе будет использоваться не покупная макетная плата, а самодельный модуль, в первую очередь следует позаботиться о его конструкции. С помощью обычной кисти и краски на плате рисуются следы, соответствующие топологии выбранной схемы. Учтите, что в выкройке не должно быть пересекающихся бороздок.
• Картон сушат, а затем погружают в предварительно разбавленный раствор хлорида железа. Форма должна быть гравирована долго, от нескольких часов до суток. В том случае, если раствор хлорного железа нагреть, время травления займет намного меньше, но качество защитного слоя также снизится.
• На плате при помощи дрели просверливаются отверстия под выбранные радиоэлементы.
• Пазы на плате залиты припоем. Далее следует установка радиодеталей, установку которых необходимо проводить в строгом соответствии с выбранной схемой. После предварительной сборки все детали герметизируются.
• Радиатор устанавливается на плоскости подложки платы.
• Паяльная станция соединяет провода, ведущие к аудиовыходу.
• Колонки подключены к практически собранному усилителю.
• Сигнал вводится с помощью обычного плеера или смартфона.
• Подается питание и выполняется финальное испытание собранного усилителя.

Сборка усилителя звука

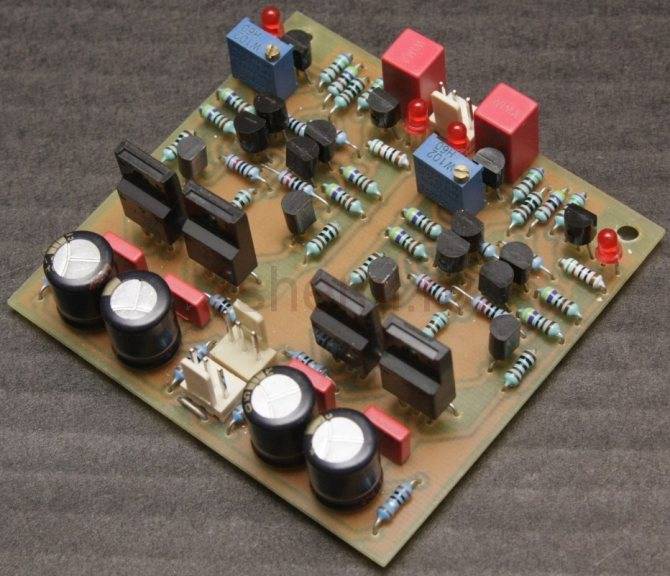

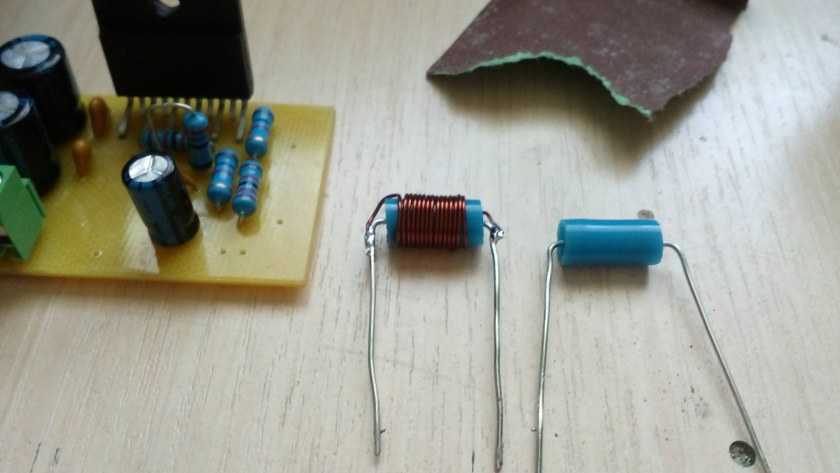

Сборка печатной платы довольно проста. Вот компоненты и печатная плата перед пайкой:

Обычно проще сначала припаять меньшие компоненты, а затем перейти к более крупным деталям. Вот один канал усилителя НЧ после пайки компонентов:

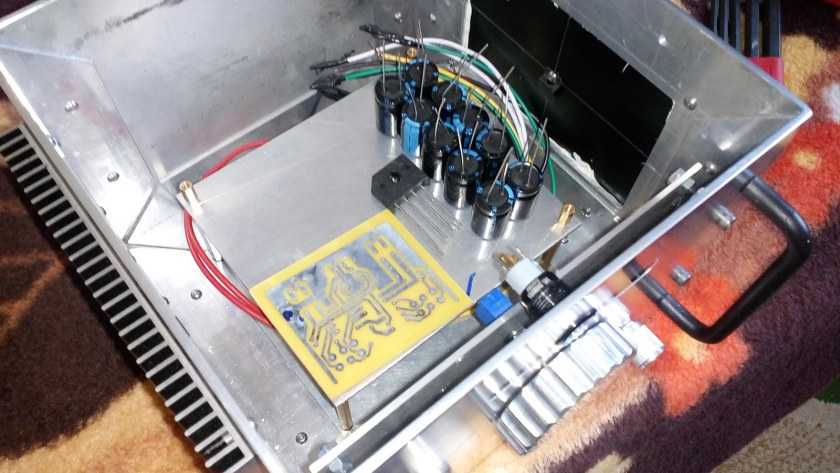

Корпус усилителя

Металлические корпуса являются наиболее часто используемыми, поскольку обеспечивают наилучшую защиту от радиочастот. К примеру коробка 280 мм x 250 мм отлично подходит для стереофонического усилителя на базе TDA2050.

Проводка усилителя

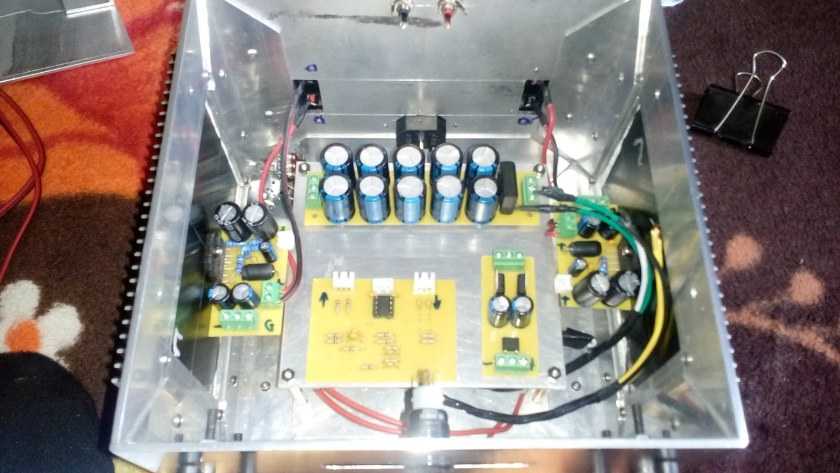

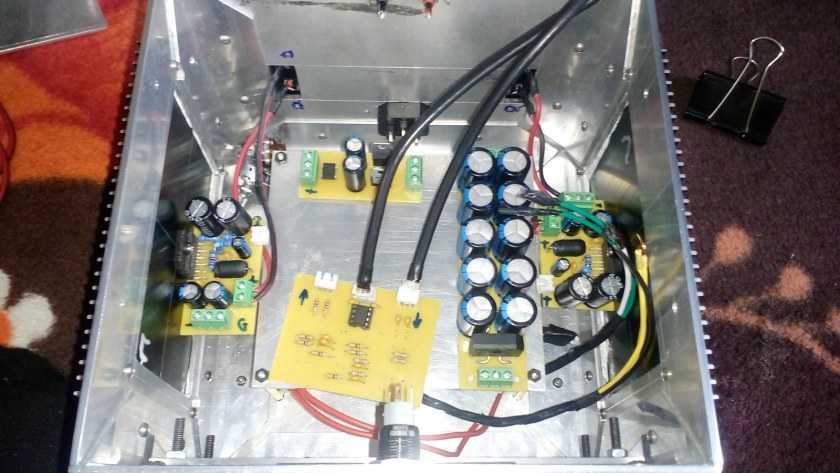

На приведенной ниже схеме показано, как подключен усилитель к корпусу:

Чтобы избежать помех от магнитных полей, старайтесь держать чувствительные входные и сигнальные провода вдали от проводов источника питания, выходных проводов динамика, трансформатора, проводов переменного тока и выпрямительных диодов БП.

Чтобы свести к минимуму площадь петли, следующие провода должны быть плотно скручены на максимально возможном расстоянии:

• Переменный ток и нейтральные провода от трансформатора
• Провода 0 В и вторичного напряжения от трансформатора к источнику питания
• V +, V- и провода заземления от источника питания к плате усилителя
• Выход и земля динамика
• Аудио вход и заземление

Три провода питания (положительный, отрицательный и заземление) проходят к каждой плате усилителя. Эти провода должны быть толстыми и максимально короткими, чтобы минимизировать индуктивность.

Аудиовходы и провода заземления сигнала не проводят тут большой ток, поэтому они могут быть более тонкими.

Для защиты от возможных проблем провод заземления должен быть прикреплен к шасси болтом, контргайкой и кольцевой клеммой. Обязательно удалите с корпуса любую краску или анодированный материал, чтобы получить хорошее электрическое соединение. Все металлические части (например, радиаторы) также должны быть электрически подключены к шасси.

Заземление аудиовхода и заземление динамика подключены непосредственно от клемм на корпусе к заземлению основной схемы.

Аудио входные кабели от источника могут улавливать случайные электромагнитные помехи. Чтобы отфильтровать их можно установить конденсатор 1 нФ на каждой входной клемме от положительной стороны к земле.

Как сделать простейший усилитель звука

Многие интересуются способом изготовления портативных колонок или динамиков для смартфонов и планшетов. Однако перед тем, как приступить к изготовлению самих динамиков, нужно позаботиться об усилителе. В этом материале мы сделаем обзор видеоролика, который посвящен сборке простейшего усилителя.

А начнем с просмотра авторского видеоматериала

Итак, что же нам понадобится, чтобы собрать усилитель: — коннектор для кроны; — крона на 9 вольт; — динамик 0.5-1 Вт и сопротивлением 8 Ом; — мини джек на 3.5 мм; — резистор на 10 Ом; — выключатель; — микросхема ЛМ386; — конденсатор на 10 вольт.

Чтобы процесс сборки не показался очень сложным, представляем вашему вниманию схему будущего усилителя.

Посмотрев на микросхему с более близкого расстояния, можно увидеть, что она имеет по четырем лапкам с обеих сторон. В сумме получается 8 лапок. Для того, чтобы не перепутать и не перевернуть микросхему вверх ногами и тем самым ошибиться с пайкой, на микросхеме предусмотрена небольшая метка похожая на полукруг. Эта метка должна располагаться сверху.

Начнем с пайки первого провода, который будет идти к выключателю и плюсовому контакту кроны. Этот проводок необходимо припаять к шестой лапке микросхеме, то есть второй снизу на правой стороне.

Следующий конец проводка необходимо припаять к выключателю. Тут стоит отметить, что по словам автора идеи, сама схема не представляет никакой трудности и со сборкой может справиться даже тот, кто не имеет особых навыков в электронике.

После успешной пайки первого провода нужно перейти ко второму контакту выключателя, который на данный момент свободен. Тут нужно припаять плюсовой провод, идущий от коннектора кроны. После такой несложной пайки, можно сказать, что первый этап изготовления усилителя успешным образом пройден.

Перейдем к следующей лапке, которая на схеме отмечена цифрой 5 и находиться непосредственно под шестой лапкой, то есть той, к которой мы припаяли провод на предыдущем этапе работы. К этой лапке нужно припаять плюсовой контакт конденсатора.

От конденсатора у нас остается минусовой контакт, который необходимо припаять к плюсовому контакту динамика. При желании можно отказаться от прямой пайки конденсатора к динамику, чтобы уберечь его от возможных повреждений, как это делает автор. В таком случае нужно укоротить контакт конденсатора и удлинить его проводком.

После этого можно припаять проводок от минуса конденсатора к плюсу динамика.

Минусовой контакт динамика необходимо припаять к четвертой и второй лапкам на микросхеме. Соответственно это нижняя и вторая сверху лапки на левой стороне. Для этого берем проводок и припаиваем к минусу динамика.

После этого соединяем этот провод с четвертой лапке микросхемы.

Чтобы соединить этот же провод со второй лапкой, необходимо сделать перемычку. Берем короткий проводок. Один конец припаиваем к четвертой лапке, на которой уже есть один провод, а второй конец – ко второй лапке.

К третей лапке с левой стороны, то есть той, которая находиться между предыдущими двумя, мы должны припаять резистор.

Ко второй ножке резистора припаиваем проводок, который будет идти к плюсовому контакте на мини джеке.

Разбираем мини джек. На мини джеке, который использует автор, есть два контакта – на левый и правый каналы. Их нужно соединить между собой и припаиваем провод, идущий от резистора к контактам.

Минус или массу от джека нужно припаять к минусовому контакту на динамике.

В заключении остается припаять минус от коннектора кроны к минусу на динамике.

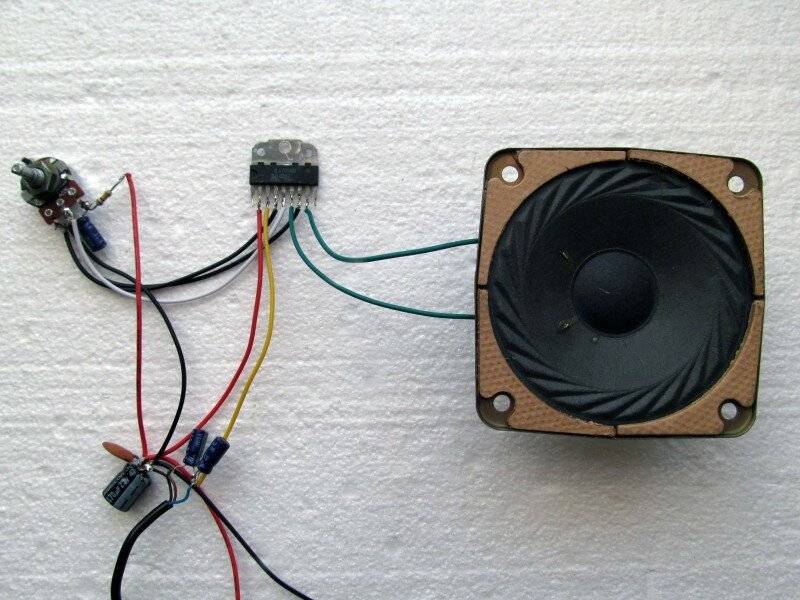

После таких несложных манипуляций можно получить очень эффектный усилитель, который мы будем использовать для изготовления портативной колонки для планшета или смартфона.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Важные моменты перед работой

Существует множество разновидностей техники, воспроизводящей звуки и видео. Но не все способны передавать звуковые сигналы так же качественно, как это делают стандартные проигрыватели. Но последние становятся не так популярными сами по себе, и приходится искать, где их можно применить. Выделяют следующее:

1. Использование системы в качестве колонок, чтобы усилить звук на телефоне или плеере.
2. Подключить к центру планшет, чтобы улучшить качество звучания.
3. Использование проигрывателя в качестве колонок для телевизоров.
4. Подсоединение к компьютеру. Это позволит не только слушать музыку, но и смотреть фильмы с качественным звучанием.
5. Подключить к ноутбуку. Хорошая идея, если в устройстве некачественная аудиосистема.

Усилитель звука на TEA 2025 B

TEA2025B питается в широком диапазоне однополярного напряжения: 3…15 В. Выходная мощность в режиме стерео 2 по 2,3 Вт. Нагрузкой являются два динамика, сопротивлением звуковой катушки 4 Ом. Также на микросхему можно подавать и моно сигнал. Тогда нагрузкой будет служить один динамик.

Важно!!! Приучите себя проверять схемы, найденные в интернете, с типовыми схемами включения, приведенными в даташите соответствующей микросхемы. Очень часто встречают ошибки

Поэтому не лишним будет заглянуть в первоисточник. Поскольку производители микросхем в технической документации ошибок не допускают, в отличие от сайтов радиолюбителей.

Мы будем делать стерео усилитель.

Прежде всего, для подключения к выходу звуковой карты компьютера или смартфона или просто к аудиовыходу другого устройства, например приемника или тюнера, нам понадобится аудио штекер.

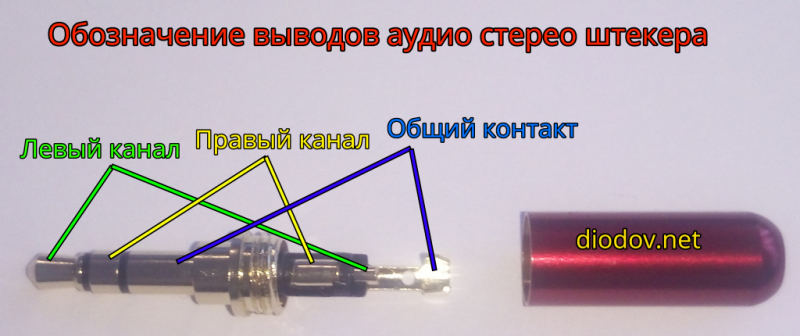

Аудио штекеры бывают для моно сигнала (однопиновый), стереосигнала (2-х пиновый), стерео с микрофоном (4-х пиновый). В нашем случае необходимо использовать аудио штекер 2-х пиновый и без микрофона.

Один пин – это левый канал. Второй пин – правый канал. Третий контакт – это общий провод для двух каналов.

Во избежание ошибки, место пайки проводов проще всего прозвонить с соответствующими пинами.

И так, штекер готов, но пока что мы его никуда не припаиваем.

Также нам понадобятся два самых простых, но одинаковых по характеристикам динамика. Вполне подойдут динамики, мощность по 3 Вт, сопротивлением звуковой катушки 4 Ом.

Обратите внимание, динамики также имеют полярность, которая обозначает начало и конец звуковой катушки. В дальнейшем нам ее также необходимо придерживаться

Я буду применять блок питания с регулировкой выходного напряжения, который я показывал, как сделать в своем курсе для начинающих электронщиков.

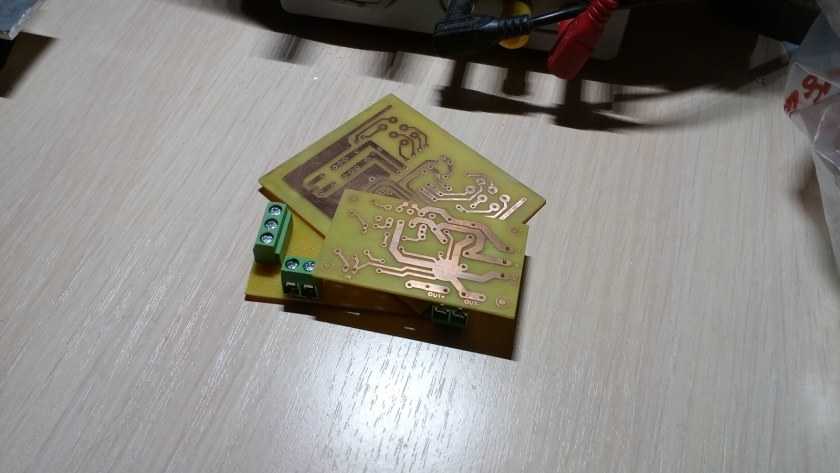

Как правильно травить плату?

Для изготовления усилителя своими руками необходимо нанести на плату все используемые дорожки под радиодетали. Выполнить эту работу можно при помощи маркера CD, а после травить плату хлорным железом. К сожалению, хлорное железо имеет высокую стоимость, поэтому многие заменяют его приготовленным самостоятельно раствором из поваренной соли и медного купороса.

Пропорции приготавливаемой смеси:

1. Кухонная соль – 200 грамм.
2. Медный купорос – 100 грамм.
3. 1 литр тёплой воды.

Размешав все компоненты опустите в ёмкость обезжиренные и чистые гвозди или металлические изделия.

Далее вам понадобится компрессор от аквариума, который активизирует реакцию. Кладём в ёмкость плату и выдерживаем около 20 – 30 минут.

Собираем усилитель

На первоначальном этапе выполняется установка используемых радиодеталей на печатной плате. Учитывайте полярность и мощность всех используемых компонентов. Данную работу выполняйте в полном соответствии с имеющейся схемой, что позволит избежать опасности появления короткого замыкания.

Завершив сборку платы можно переходить к изготовлению корпуса. Размеры будущего усилителя зависят от габаритов платы и используемого блока питания. Вы также можете использовать уже готовые заводские корпуса от старых усилителей.

Можем порекомендовать вам изготовить корпус вручную из ДСП. В последующем вы можете с лёгкостью отделать изготовленный корпус шпоном или же самоклеящейся плёнкой.

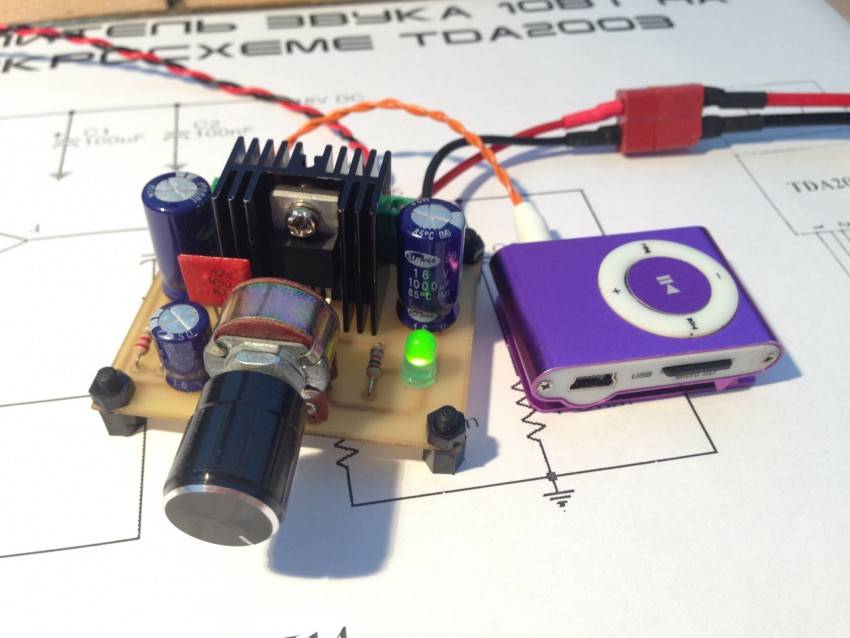

Перед окончательной сборкой необходимо произвести тестовый запуск усилителя. Производится установка блока питания, платы и всех используемых составляющих. На этом работа по изготовлению усилителя своими руками полностью завершена, и вы можете наслаждаться качественным звуком.

Как собрать стереоусилитель для колонок своими руками 12в

Все кто решается на создание усилителя для колонок, прежде всего интересуется компонентами, которые нужны для сборки. Подобные устройства работают благодаря микросхемам и транзисторам, хотя есть и случаи, когда используются лампы.

Рекомендации

Созданный вручную усилитель звука, основанный на микросхемах типа TDA и ему подобных, очень быстро нагревается. Для того чтобы предотвратить перегрев необходимо устанавливать радиаторные решётки. Размеры и типы решёток зависят от вида микросхем и мощности создаваемого устройства. Поэтому, необходимо предварительно в корпусе оставить для неё место.

Что вам понадобится в процессе

Чтобы приступить к изготовлению устройства, понадобится:

• корпус;
• штекер;
• блок питания;
• микросхема;
• кнопка-выключатель;
• проводки;
• охладительный радиатор;
• шурупы;
• термоклей с термопастой;
• паяльник и канифоль.

1. Бур — расширитель. Он необходим для бурления отверстий в пластике или металле. Это очень удобный и точный инструмент, при помощи которого можно легко собрать корпус.
2. Микросхемы. Необходимые микросхемы типа TDA легко можно найти на прилавках магазинов. В качестве альтернативы можно разобрать старый телевизор, и изъять оттуда нужную микросхему.
3. Транзисторы. Транзисторы удобны своим маленьким потреблением энергии и тем, что их легко вмонтировать в любое устройство. Они отлично передают звук и его не нужно настраивать.
4. Лампы. Уже мало кто создаёт устройства основанного на лампах. Но, тем не менее, такие устройства обладают отличными параметрами звука. Такие устройства имеют большой ряд недостатков: употребляют много энергии, занимают много места, тяжелее обычных, дорогие.

Разобравшись с необходимыми компонентами можно приступать к сборке устройства.

Схемы и инструкции по сборке

Существует множество схем по сборке усилителей. Они в первую очередь зависят от того старая или цифровая техника будет создана, размера и источника питания устройства. Собираются схемы на печатной плате, которая в итоге сделает устройство компактным. Также для сборки следует иметь в наличии паяльник.

Схема, которая, была разработана британцем Джоном Линсли-Худом, базируется на использовании четырёх транзисторов без использования микросхем. Такая схема позволяет с точностью воспроизводить форму входного сигнала, что даёт в итоге качественное усиление и синусоиду.

Справка. Самым простым видом схем является создание усилителя на основе микросхемы, в составе которой есть транзисторы и конденсаторы.

Только профессионалы могут создавать собственные схемы. Для новичков существует программа Sprint Layout, где можно посмотреть схемы и выбрать нужную.

Самодельный усилитель для сабвуфера в машину

Схема собрана на печатной плате из фольгированного текстолита. Конденсаторы С1 и С2 лучше использовать плёночные. При аварийной ситуации загорается красный светодиод в прерывистом режиме. Такой ситуацией является перегрев корпуса микросхемы, большие искажения сигнала или короткое замыкание на выходе.

Усилитель для саба в машину своими руками может быть смонтирован в одном корпусе с динамиком или установлен отдельно. Нужно обязательно предусмотреть доступ воздуха к радиатору, чтобы микросхема нормально охлаждалась. Потребляемый ток устройства может достигать 10 А, поэтому в цепи питания нужно поставить колодку с предохранителем, а соединение усилителя с аккумулятором выполняется толстым силовым кабелем.

МОЩНЫЙ УСИЛИТЕЛЬ ДЛЯ НАЧИНАЮЩИХ

Новичкам очень советую собрать эту схему. Я и сам не мастер, а скорее начинающий радиолюбитель. Ну азы электроники, элементарные вещи уже знаю, так что решил попробовать свои силы на этой конструкции… Всё началось с того, что давно хотел собрать себе недорогой, но довольно мощный усилитель звука. Не на простейших 1555, которые играют не лучше обычных миниколоночек, а хотя-бы на полсотни ватт. Ну вот и достиг цели. Собрал усилитель на известной микросхеме TDA7294. С неё можно легко выжимать 100 Вт и более. Купил микросхему всего за 1.5$, а всё остальное вытащил с советского телевизора, там нашел практический всё.

Схема подключения микросхемы

Достоинство этого усилителя в том, что он настолько проверенный-перепроверенный тысячами радиолюбителей, что все начинающие смогут без проблем собрать данную схему — тут нет никаких сереьзных препятствии. Все детали можно найти дома (кроме самой микросхемы).

Силовой трансформаторТС-160 допустимо взять от того-же телевизора, разобрав его оставил первичку, вторичку мотал 172 витков провода с диаметром 1.5мм. Маломощные трансформаторы тут не подойдут (ведь надо 200 ватт только на звук). Минимальная мощность трансформатора должно быть свыше 100 ватт, если микросхема питается пониженным напряжением. Известно, что питание микросхемы 7294 двухполярное. Напряжение давал -+ 55 вольт. Ток 2-3 Ампера. Ток потребления честно скажу не замерял, то есть забыл. Вспомнил, когда всё припаяно было. Провода питания нужно ставить потолще. При высокой громкости тонкие провода греются и прилипают друг к другу, собственно происходит короткое замыкание.

Диодный мост взял с импортного телевизора, хотя во время воспроизведения звука диоды греелись ощутимо. Все остальные детали достал с советского ТВ.

Еще одно, усилитель снабжен кулером, так как радиатор был не очень большим. Схему собрал на куске картона. Текстолита я вообще не нашел. Многим радиолюбителям такая роскошь, как текстолит, купорос, лазерный принтер — недоступна. В этом списке и я тоже есть:( Зато вы можете видеть, что если захотеть что-то сделать, то можно обойтись и малым.

Детали соединял медными проводами. Светодиоды и прочие индикаторы вообще не ставил, так как мне сереьзность и работоспособность важна в первую очередь. Динамик на данный момент 20-30 Вт, 8 Ом. 100 ваттную головку еще не купил.

Фото готового усилителя выше. Да, аккуратность не в лучшем состоянии. Но на удивление всё получилось очень хорошо — нет никаких слышимых искажений. Входной сигнал подавал с телефона. Усилитель запустился с первого-же включения и это очень меня обрадовало! С ув. best.boy99 Форум по УМЗЧ

Модули самодельного аудиокомплекса

Усилитель имеет:

• четыре аналоговых линейных входа;
• один корректирующий вход для проигрывателя;
• выход на АС;
• выход на наушники;
• выход дистанционного управления (RC5);
• управление звуком и баланс отключаемые функцией Direct;
• регулятор громкости с мотором;
• индикатор активного входа и прикрепленных функций;
• четыре гнезда, в том числе одно с клеммами питания.

Селектор входа сделан на небольших реле, это простое и эффективное решение, обеспечивающее минимальные искажения сигналов. На той же самой плате установлен фоно-корректор предусилитель с пассивной коррекцией, реализованный на операционных усилителях; блок питания предварительного усилителя со стабилизаторами LM317 и LM337.

Модуль регулировки громкости, помимо базового элемента, который представляет собой потенциометр с двигателем, также содержит систему управления двигателем потенциометра; звуковой буфер, реализованный на полевых транзисторах, система Contour, активируемая реле, а также другие электромагнитные реле, которые отключают управление тембром и балансом (функция Direct).

Схема регулятора тембров была взята из решений Marantz. Это активная коррекция, сделанная на операционных усилителях. Кроме того, этот модуль был дополнен контроллером баланса громкости.

Усилители мощности выполнены в виде отдельных блоков для отдельных каналов. Их схема была основана на проверенном годами проекте. Платы УМЗЧ были оснащены выпрямителями и фильтрующими конденсаторами. В усилителях мощности решено было отказаться от токовых систем защиты. На отдельной плате рядом с разъемами динамиков есть предохранители, которые и защищают динамики от чрезмерного тока.

Полезное: Сабвуфер в багажник авто: компактный саб своими руками

Усилитель оснащен дополнительным УНЧ для наушников, независимым от главного усилителя мощности. При прослушивании через наушники клеммы питания УМЗЧ отключаются. Применяемый усилитель для наушников целиком выполнен на дискретных элементах.

Усилитель управляется микроконтроллером из семейства AVR — AtMega8515. Он отвечает за управление устройством и сигнализацию рабочего состояния. Он также используется для управления другими компонентами устройства через разъем управления на задней панели.

Усилитель оснащен функцией Sleep, и после завершения обратного отсчета он отправляет сигнал выключения на подключенные устройства. Всё может управляться с помощью локальной клавиатуры или удаленно, используя соответствующие команды пульта дистанционного управления, работающие кодом RC5.

Три трансформатора используются для питания всего домашнего усилителя. Два по 120 ВА обеспечивают питание усилителей мощности, они переключаются в релейный режим, который также активирует специальный разъем питания на задней панели усилителя. Реле отключается в режиме ожидания, но включается в активном режиме, хотя оно отключается при прослушивании через наушники.

Маленький трансформатор 15 ВА подает питание на систему управления усилителем, и во время активной работы активирует реле, через которое контакты напряжения подаются на блок питания, питающий весь предварительный усилитель, а также усилитель наушников.

Разметка, складывание и склеивание подставки под телефон

Требуется отметить все линии сгиба кончиком ножниц, а затем сложить деталь в соответствии с фотографиями. Приклеить задние клапаны вниз, а затем протолкнуть вверх через отверстие в верхней части платформы, пока клапаны деталей не совместятся. Затем приклеить все пять клапанов с трех сторон. Клапан на дне не приклеивается. Он просто упирается в подставку, когда все остальное приклеено.

Увидели кусок пены или пенопласта в двери? Будьте осторожны, работают грабители

Райан Гослин: 5 звезд, которые начинали карьеру в «Клубе Микки Мауса»

Морская свинка думает, что она тоже кошка-сфинкс

Усилитель своими руками 100Вт/200Вт

На вход первого транзистора ставится регулятор громкости переменный резистор 47 кОм, он же снижает уровень шума усилителя.

При минимальной громкости шум не прослушивается, а при максимальной маскируется полезным сигналом.

Параметры изделия: 150Вт на нагрузку 4 Ом и 100Вт на нагрузку 8 Ом.

Второй усилитель звука лишен недостатков первого, что касается шума. Усилитель работает в классе В, диоды D2-D3-D4 задают данный режим работы выходным транзисторам VT4-VT5.

Транзисторы VT3-VT5 устанавливаются на теплоотвод, через изолирующие прокладки применяя при этом термопасту.

Сделанный УНЧ своими руками можно применить в активной колонке, сабвуфере воспроизведения низких частот превосходны.

В этой статье на нашем сайте www.radiochipi.ru мы расскажем вам как самостоятельно собрать усилители звука, что и позволит сэкономить на покупке уже готовых моделей.

Какой усилитель мощности будет лучшим?

Единого мнения о том какой тип усилителя лучший не существует. В настоящее время имеется возможность самостоятельной сборки двух типов усилителей звука:

Ламповые модели пользовались популярностью в недалёком прошлом. Они отличаются увеличенными размерами и повышенным потреблением электроэнергии.

Но при этом подобные ламповые усилители превосходят своих конкурентов по качеству звучания.

Транзисторные усилители имеют компактный размер и малое потребление электроэнергии. При этом они обеспечивают отличное качество звука.

С чего начать работу?

Для начала вам надлежит определиться с мощностью будущего усилителя. Стандартным параметром мощности для использования усилителя в домашних условиях является уровень в 30 – 50 Вт. Если же вам нужно изготовить простой усилитель звука, который будет использоваться для масштабных мероприятий, мощность может составлять 200-300 ватт.

Для работы нам потребуются следующие инструменты:

• Набор отверток.
• Мультиметр.
• Паяльник.
• Материал для изготовления корпуса.
• Электродетали.
• Текстолит для печатной платы.

По сути, печатные платы являются основой для будущего усилителя. Собрать её в домашних условиях не составит сложности.

Для выполнения печатной платы своими руками вам потребуется:

• Текстолит, имеющий медную фольгу.
• Моющее средство.
• Бытовой утюг.
• Самоклеящаяся китайская плёнка.
• Лазерный принтер.
• Сверло для работы с платой.

Кусок хлопчатобумажной ткани или марлевый тампон. Вырезаем из текстолита заготовку будущей платы. Оставьте с каждой из сторон сантиметровый запас. При помощи моющего средства необходимо обработать кусок текстолита, чтобы медная фольга получила розовый цвет. Промываем сделанную нами заготовку и тщательно её выслушиваем.

Приклеиваем самоклеящуюся плёнку к листу формата А4. Распечатываем на принтере заготовку будущей платы. Рекомендуется установить на максимум подачу тонера в принтер. На рабочую поверхность следует уложить фанеру, старую книгу и сверху плату фольгой вверх. Все накрываем офисной бумагой и тщательно прогреваем горячим утюгом. Прогревать нужно около 1 минуты.

Наносим распечатанную схему с листа бумаги на разогретую плату. Накрываем сверху плату листом бумаги и в течение 30 секунд прогреваем утюгом. Разглаживает рисунок при помощи тампона поперечными и продольными движениями. Дождитесь остывания заготовки, после чего можно снять с неё подложку.
