Монтаж инфракрасного пола под ламинат

Технология монтажа

Монтаж инфракрасного теплого пола под ламинат начинается с предварительного составления схемы, по которой будет выполняться укладка. На чертежах указываются места, где предполагается разместить регулятор температуры и термодатчики. Наружная часть электрических кабелей, подсоединяемая терморегулятору, может быть оставлена снаружи или скрыта в штробе в стене. В первом случае ее рекомендуется прикрыть и замаскировать защитным коробом.

Подготовка пола

Основание подготавливается с учетом требований, предъявляемых к настилу ламината. Его нужно отремонтировать, выровнять, прогрунтовать, обработать специальными составами и убрать с поверхности мусор.

После этого укладывается фольгированный термоотражающий материал. Полосы закрепляются двусторонним скотчем, а швы соединяются клеевой лентой. Этот слой имеет толщину 2-3 мм.

Нужно учитывать, что при укладке теплоотражающего материала фольгированная поверхность должна оставаться снаружи. Использование такой подложки позволяет скрыть клеммы и коммуникационные кабели и предотвращает риск их выхода за уровень покрытия из ламинирующих панелей.

Укладка пленки

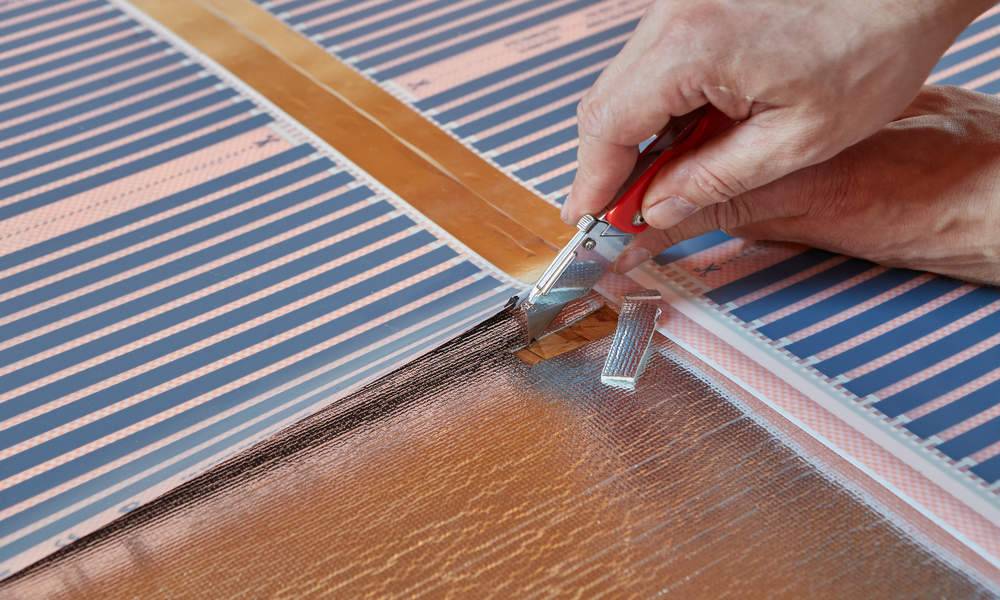

Нагревательная пленка раскраивается в соответствии с предварительно разработанной схемой

При ее разрезании нужно проявлять осторожность, чтобы избежать риска повреждения токопроводящих сегментов. В противном случае бракованный участок необходимо изъять

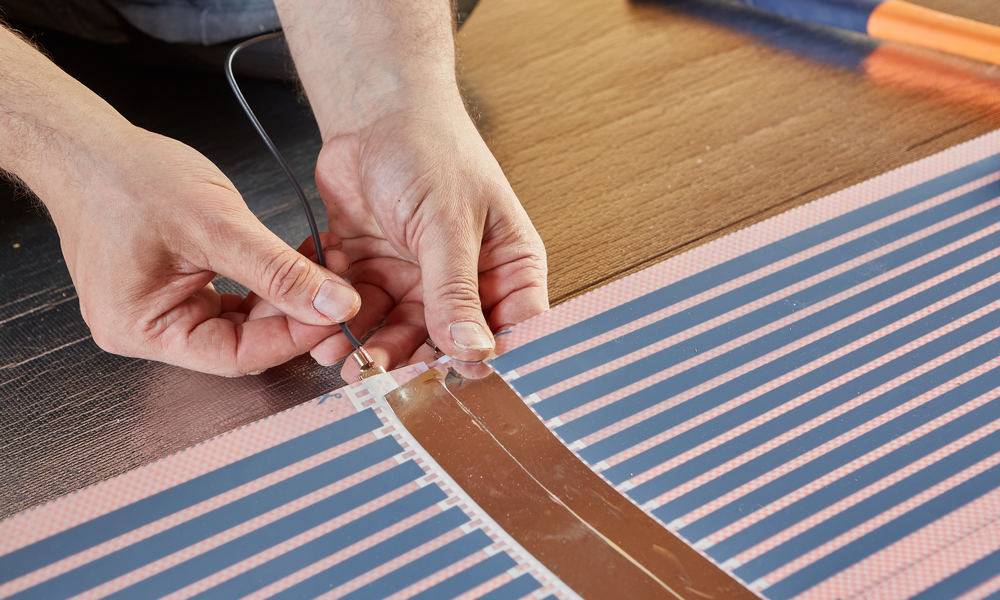

На следующем этапе осуществляется изоляция оголенных контактов. Данная операция повышает безопасность эксплуатации, поскольку эти провода не будут использоваться для подключения. Для изолирования проводки в комплектации предусмотрено наличие битумной ленты.

Нагревательные элементы устанавливаются медными проводниками вниз. Для фиксации можно использовать скотч. Клеммы продеваются через разрезы на пленке и обжимаются плоскогубцами. Выступающие части необходимо утопить в подложке.

Датчик температуры размещается под термопленкой и устанавливается в центре уложенного полотна. Рабочий элемент устройства должен быть направлен на излучающую полосу.

Пробный запуск

После завершения монтажа осуществляется подключение установленной системы обогрева к электрической сети. Для проверки ее работоспособности производится тестовый запуск.

Кабели питания протягивают к располагающемуся в стене регулятору температуры. Не допускается скручивание проводов, поскольку это может ухудшить качество коммутации или вызвать искрение и перегрев электропроводки. Если у вас нет достаточных знаний и навыков работы с подобным электрооборудованием, подключение рекомендуется выполнять в присутствии специалиста.

Укладка ламината

В случае исправного функционирования системы можно переходить к укладке финишного напольного покрытия. Сначала на пленочный пол укладывается гидроизоляционный слой в виде плотного полиэтилена или подложки. Настил осуществляется внахлест, а отрезы проклеиваются скотчем. Это обеспечит защиту от повышенной влажности, предотвратит вероятность повреждений и повысит уровень безопасности.

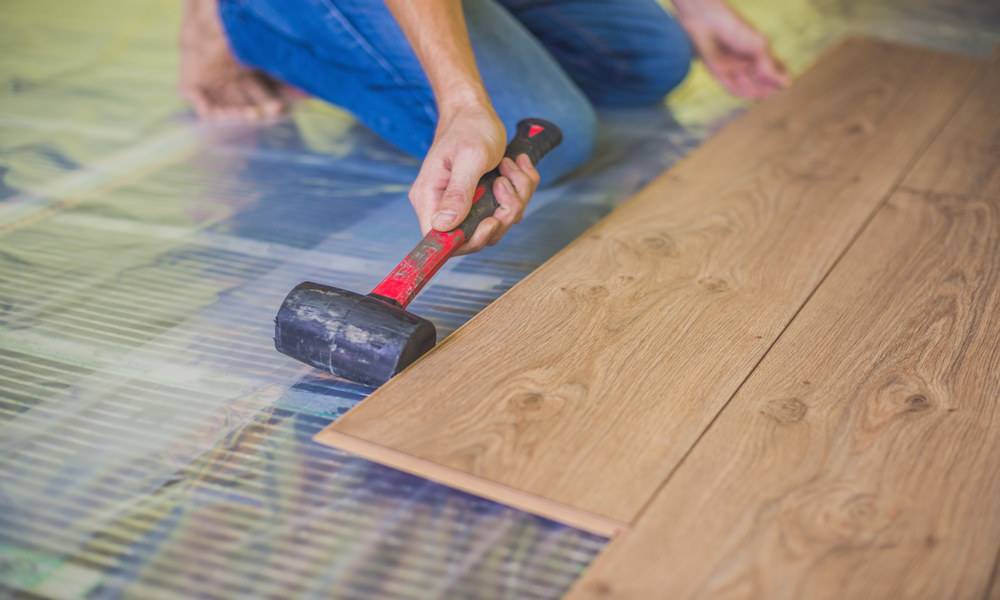

Укладка ламината выполняется в соответствии с инструкциями изготовителя и нюансами монтажа ламинированных панелей. По окончании всех работ выставляется необходимый температурный режим. Необходимо учитывать, что для лучшей адаптации напольного покрытия специалисты не советуют запускать подогрев на полную мощность. При первом запуске достаточно задать температуру 15-20оС и ежедневно поднимать ее, постепенно доводя до комфортного эксплуатационного уровня.

Процесс укладки теплого пола под ламинат вы можете увидеть на этом видео:

Почему именно инфракрасный пол – оптимальное решение для подогрева?

Теплопроводные качества ламината так и просят установки под него системы подогрева. Но почему именно инфракрасный пол становится оптимальным решением, ведь существуют водяные контуры и электрические схемы и использованием греющих кабелей или обогревательных матов? Давайте разбираться…

1. Водяной пол под ламинатом будет уместен лишь при автономной системе отопления, когда будет возможность самостоятельной точной регулировки температуры теплоносителя. Дело в том, что ламинат достаточно «капризен» в смысле термических перепадов – они могут вызвать его деформацию, появление щелей, скрипов и т.п. Кроме того, монтаж водяного пола – это обязательное устройство поверх него стяжки, а это значительно поднимет уровень поверхности, что далеко не всегда возможно.
2. Электрический пол резистивного действия (кабель или обогревающие маты) также для ламината нежелателен. Отчасти, по той же причине – необходимость стяжки поверх смонтированного пола, а отчасти – из-за довольно неравномерного прогрева поверхности.

Всех этих недостатков лишен пленочный инфракрасный пол. Толщина его – менее 1 мм, ему не нужны стяжки с их трудоемкостью, а его установка практически не утолщает общее покрытие. Обогрев происходит за счет инфракрасного излучения с длиной волны от 5 до 20 микрон, невидимого для глаз, но эффективно нагревающего все предметы на своем пути – прямая аналогия с солнечным светом.

Примерная схема расположения элементов инфракрасного теплого пола

Какие еще достоинства присущи этому типу теплого пола:

1. Создается наиболее комфортное распределение температуры в помещении за чет нагрева поверхности предметов.
2. Подобный принцип передачи тепла – наиболее эффективный и экономичный – расходы на потребление электроэнергии ниже примерно на 30%, по сравнению с резистивными электрообогревателями.
3. Сама пленка прогревается до невысоких температур – порядка 30 – 40ºС, что никак отрицательно не сказывается на целостности поверхности ламината.
4. Высокая плотность излучающих полос обеспечивает отличную равномерность прогрева по площади.
5. Нагрев начинается практически мгновенно.
6. Система легко монтируется, демонтируется и переустанавливается. Срок службы ее исчисляется десятилетиями – она чрезвычайно надежна.
7. Такая система обогрева абсолютно не сушит воздух, и, по мнению многих специалистов-медиков, обладает противоаллергическим эффектом за счет ионизации воздуха и удаления неприятных запахов.

Единственным значимым недостатком инфракрасного пола считают достаточно высокую цену при его покупке, но она обязательно оправдается буквально через пару лет эксплуатации.

Практические советы

Теплые инфракрасные полы позволяют экономить до 30% электрической энергии за счет более удачного размещения и улучшенной системы регулирования температуры. Профессионалы рекомендуют выбирать элементы с запасом по мощности, это намного увеличивает срок их эксплуатации. Дело в том, что во время включения холодной системы она довольно длительное время работает с критическими нагрузками, недостаток мощности может стать причиной преждевременного выхода из строя нагревательных элементов.

Инфракрасный подогрев пола лучше монтировать в ванных и душевых комнатах, в помещениях с небольшой площадью и минимальным количеством мебели.

Обогрев зеркал

Чем реже полностью охлаждается пол, тем дольше будет работать система. Для нагрева холодного пола до заданной температуры требуется много времени, весь этот период система функционирует с максимальными нагрузками. Если нужно понизить температуру в помещениях, то лучше делать это при помощи терморегулятора, а не полным отключением питания.

Преимущества и недостатки

Ремонт квартиры своими руками. Сравнение теплых полов.

Watch this video on YouTube

Для обогрева полов с ламинатом, инфракрасные тёплые системы — лучший вариант, они обладают массой положительных сторон:

• оптимально и равномерно распределяют тепло по покрытию;
• экономичны;
• имеют максимальный нагрев 45 градусов;
• быстро прогревают ламели;
• монтаж и ремонт прост, можно сделать самим;
• нет потребности в стяжке, ламели могут укладываться на плёнку;
• большой срок эксплуатации;
• сохраняют свою работоспособность даже при нахождении долгое время при минусовых температурах;
• при выходе из строя одной полосы, всё устройство продолжает работать;
• нет инвекционных перемещений потоков воздуха, тем самым пыль не гоняется по дому;
• не пересушивают воздух и не излучают ЭМВ, поэтому не вредят здоровью.

К недостаткам можно отнести стоимость — обойдётся такой обогрев дороже других тёплых полов, но это быстро окупится при эксплуатации. Как и при работе любого электрического прибора, есть риск удара током или короткого замыкания, но он не значителен.

Кроме того, функционирование устройства зависит от наличия электричества. Так как ИК нагреватели не стелются под мебелью, то проведение перепланировки не возможно, придётся перестилать нагревательный элемент.

Этапы монтажа

• Для укладки теплого покрытия требуется правильно подготовить основание. Оно может быть деревянным или в виде стяжки. Основание выбирается с учетом конструктивных особенностей здания и первоначального состояния базовой поверхности.
• Делать стяжку в домах из дерева не стоит. Лучше установить древесно-полимерные плиты или фанеру. Также подойдут и цементно-стружечные листы либо магнезитовые плиты.
• Монтаж указанных материалов может вестись и в доме с железобетонными перекрытиями. Но понадобится установка лаг. Перед их укладкой следует провести обмазочную гидроизоляцию. Между лагами засыпают вермикулит или полистирольную крошку. На первом этаже требуется проведение звукоизоляции и утепление. Далее кладут настил.

Основные производители инфракрасных теплых полов

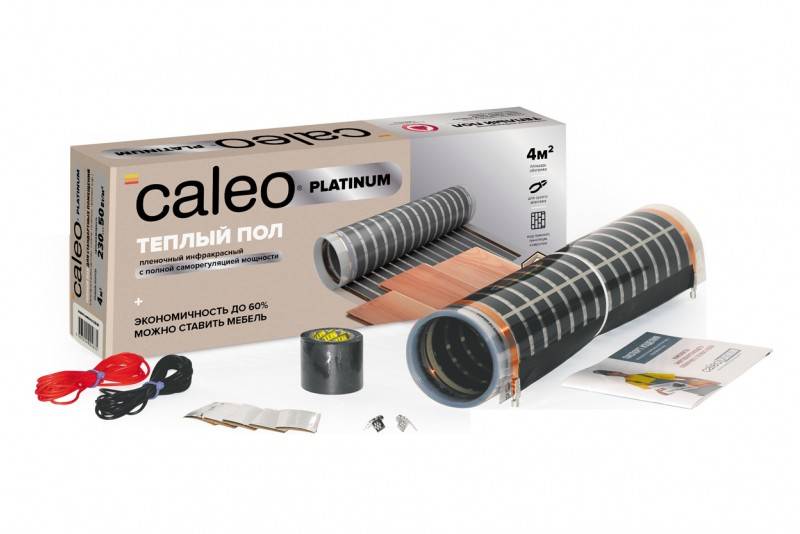

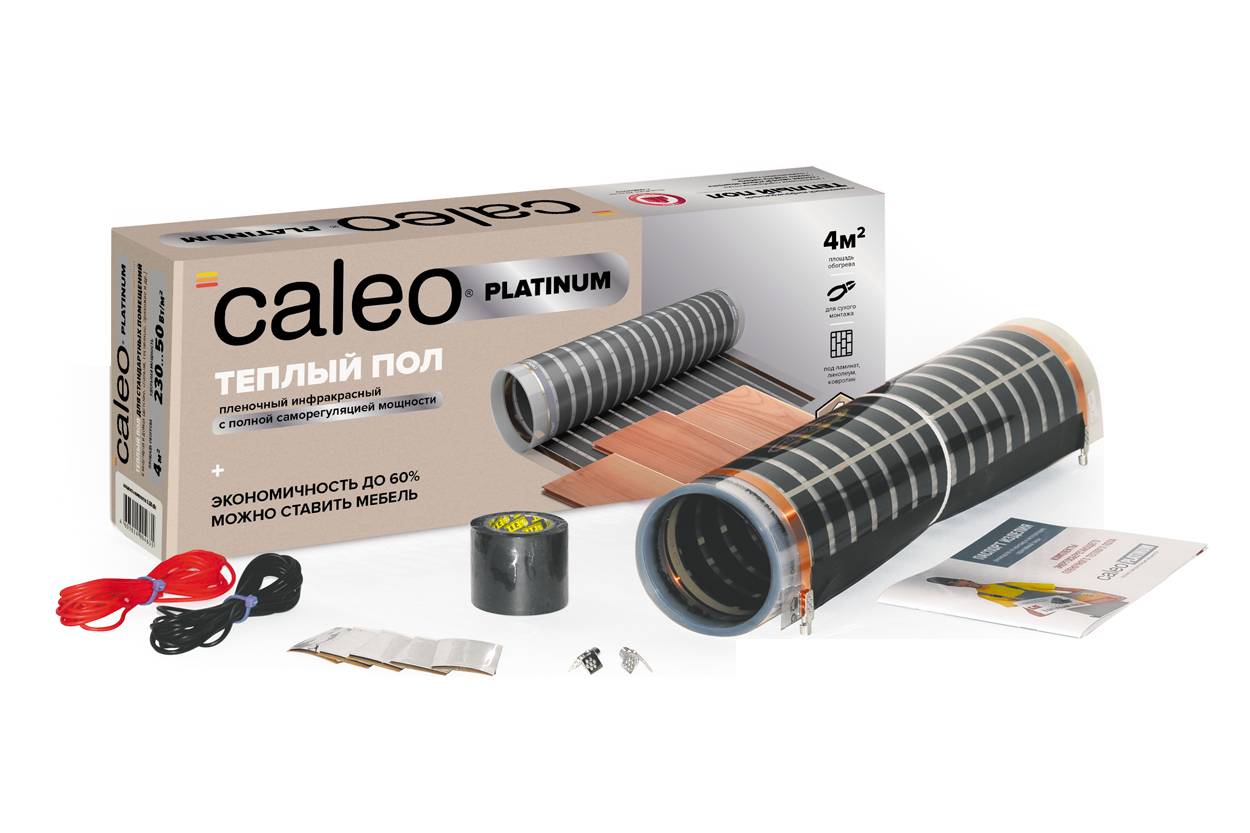

Caleo

Один из пионеров в области производства и продаж систем электрокарбонового отопления – Caleo. Южнокорейский бренд захватил почти половину российского рынка за счет широкого ассортимента, высокого качества и большого количества положительных отзывов.

Electrolux

Вряд ли найдется человек, который бы не слышал о таком бренде как Electrolux. Это один из старейших производителей электрооборудования на планете, история которого началась в далеком 1900 году. В 21 веке ассортимент товаров пополнился системами электрообогрева пола, в том числе инфракрасными пленками под ламинат серии Thermo Slim.

Q-Term

Компания из Южной Кореи Q-Term уже более 20 лет производит пленочные нагревательные полы, но на российском рынке этот бренд стал узнаваемым относительно недавно. Продукция универсальна, не слишком дорогая и проста в монтаже.

Heat Plus

Корейское предприятие Seggi Century CO LTD под брендом Heat Plus выпускает два вида пленочных нагревательных матов: с полосатым и сплошным карбоновым слоем. Второй вид продукции относится к премиальной линейке и укладывается почти так же, как и обычная пленка с полосками.

Marpe

Компания Green Industry Co.Ltd является одним из топовых производителей систем электроотопления в Южной Корее. Под брендом Marpe российским покупателям предлагается три вида продукции: стандартные полосатые маты, саморегулирующаяся сплошная пленка и серия с дополнительным экранированием.

Хорошая реклама

Самое читаемое

Как работают инфракрасные теплые полы, и каковы их основные плюсы

Большая часть систем отопления работает по принципу простого теплообмена. То есть, к примеру, обычные радиаторы отдают тепло воздуху, после чего оно благодаря естественной конвекции расходится по помещению. Инфракрасного излучения в данном случае практически не наблюдается.

По схожему принципу работает и водяное или электрическое отопление для пола. Разница лишь в том, что подогреву поддается не сам радиатор, а вся стяжка, в которой проходят трубы или греющий кабель. Лишь после того, как прогреется стяжка, тепло потихоньку начинает передаваться напольному покрытию, а уже потом прогревается и сам воздух в помещении.

Такой метод обогрева требует значительных энергоресурсов на предварительный разогрев пола, однако и остывание в данном случае проходит значительно дольше.

Если уложить инфракрасную пленку под ламинат – теплый пол в таком случае будет работать совсем по другому принципу. В данном случае между слоями прозрачного полиэстера наносят карбоновую пасту в виде параллельных полос. С обеих сторон они подключаются к медной шине, которая находится под напряжением. Проходя через нагревательный элемент, переменный ток преобразуется в инфракрасное излучение с длиной волны около 5-20 мкм. Такие лучи прогревают все предметы и поверхности, расположенные на их пути. В результате, энергия не передается на расстояние, а аккумулируется. Аналогичным образом воздействуют солнечные лучи – они прогревают все предметы, на которые попадают.

Использование для обогрева помещений настенных, потолочных и навесных приспособлений, генерирующих инфракрасное излучение, стало довольно популярным. И не зря, ведь такое оборудование является весьма эффективным.

Вот почему потребители все чаще отдают предпочтение монтажу инфракрасного пленочного теплого пола под ламинат, чтобы сделать атмосферу в комнате уютной и сэкономить на обогреве.

Среди преимуществ пленочных теплых полов можно назвать:

Малая толщина пленки – около 0,5 мм, позволяет разместить теплый пол под любым напольным покрытием. Перед тем, как укладывать пленочный теплый пол, не требуются работы по заливке стяжки или размещению слоя термоизоляции

Кроме того, такая пленка не поднимает уровень пола, что очень важно для квартир в многоэтажных домах.
Инфракрасный теплый пол обеспечивает равномерный прогрев поверхности. Это особенно актуально, если был произведен монтаж теплого пола под ламинат

Дело в том, что это напольное покрытие чувствительно к перепадам температур и может рассыхаться или вспучиваться. Пленочный пол позволяет избежать таких последствий, поскольку не прогревается более 40 ℃, что приемлемо для ламината.
В многоквартирных домах заливать дополнительную стяжку под теплый пол подчас бывает невозможно, чтобы не утяжелять конструкцию. Установка теплого пола под ламинат не нуждается в заливке стяжки.
Излучение инфракрасного пленочного пола проходит сквозь ламинат, прогревая его, и параллельно передает тепловую энергию прочим объектам, расположенным на его поверхности. Благодаря этому в помещении создаются комфортные условия.
Обогрев помещения инфракрасными теплыми полами позволяет избежать пересушивания воздуха. Согласно некоторым исследованиям они ионизируют воздух, делая его полезным для людей с хроническими заболеваниями дыхательных путей.
Излучение инфракрасных тепловых волн начинается практически сразу же после включения оборудования. В связи с этим, температура воздуха достигает нужных показателей очень быстро. Если ваше жилье оборудовано современной системой «умный дом», управление инфракрасным теплым полом можно интегрировать в его программу. Запрограммировать такую систему заранее, задав режим и время прогрева, либо произвести дистанционное включение посредством интернета или мобильной связи.

Запуск системы обогрева после соединения ее с терморегулятором

Последовательность подключения к терморегулирующему устройству будет таковой:

• После того, как все работы по укладке будут завершены, все провода нужно будет подключить к терморегулятору. Стоит учитывать один важный нюанс – если с одним прибором управления будет соединяться несколько зон теплого пола, то скруток проводов не должно быть. Провода должны быть соединены лишь специальными клеммными соединениями.
• Подключение проводов к разъемам управляющего блока терморегулятора должно происходить согласно схемы, которая присутствует в технической документации. В ней всегда можно найти точки входа питания (L и N – фаза и ноль), заземления, термодатчика, а также элементы обогрева, которые в данном случае являются нагрузкой. Как правило, возле значка резистора указана предельная нагрузка в Ваттах или амперах. После подвода всех проводов их прячут в специальный канал, а терморегулятор устанавливают в специально отведенное для этого место.
• К пробному пуску системы переходят после дополнительной полной проверки всех соединений. При корректном функционировании установленной системы ее обесточивают и приступают к укладке ламината.
• Чтобы сделать пленочные обогреватели еще более безопасными, можно произвести их дополнительную защиту от возможных повреждений в процессе укладки панелей покрытия. Можно будет предотвратить случайное попадание на них жидкости в случае разлива на пол больших объемов воды. Для этого отлично подойдет укладка слоя полиэтиленовой пленки толщиной 200 мкм – она не ухудшит эффективность инфракрасного излучения. Отдельные отрезки такой пленки стелют с нахлестом в 150-200 мм, а стыки при этом заделывают скотчем.
• Укладка ламината поверх инфракрасного пленочного пола для обогрева по большому счету основана на тех же принципах, что и обычная укладка. Нужно руководствоваться рекомендациями по определенной модели напольного покрытия с учетом конфигурации помещения.

В конце работ по укладке ламинированного покрытия можно будет задействовать отопительную систему на основе инфракрасного пленочного пола. Стоит отметить, что в данном случае стоит быть особенно осторожным для того, чтобы ламинат успел адаптироваться к условиям обогрева.

Рекомендуется не включать подогрев сразу на максимум, а задать сначала температуру в пределах 15-20 оС, наращивая по 5 градусов каждый день, доводя температуру до нужного уровня. Такой подход позволит, кроме всего прочего, путем подбора температуры определить самый подходящий режим работы «теплого пола».

Водяной теплый пол без стяжки в деревянном доме

Основной особенностью такой конструкции является то, что трубы для обогрева поверхности пролегают по периметру стяжки. Немало преимуществ устройства такого пола существует. Это, в первую очередь, экономия энергоносителей за счет небольшой температуры нагревательного элемента; приятное тепло, исходящее из нижней площади комнаты и равномерность теплоотдачи.

При оборудовании водяного подогрева пола в деревянных постройках важным является сохранение всех вышеперечисленных качеств без применения стяжки, ведь древесные балки сами по себе обладают такими функциональными особенностями, как устойчивость к нагрузкам, играют роль поперечного носителя сооружения, а также восполняют вес отделки пола и теплоизоляционного материала. Только подумайте, если в добавок к этим функциям появится массивный и плотный бетонный слой в 3 тонны. В этом случае сечение древесных балок придётся в разы увеличить. А это дополнительные траты. Решить такую техническую задачу можно путем применения настильной системы для водяного пола. Выполняется она сухим методом без использования бетонного покрытия. Настил при этом будет иметь удельный вес 20 кг на квадратный метр.

Как работают инфракрасные теплые полы, и каковы их основные плюсы

Большая часть систем отопления работает по принципу простого теплообмена. То есть, к примеру, обычные радиаторы отдают тепло воздуху, после чего оно благодаря естественной конвекции расходится по помещению. Инфракрасного излучения в данном случае практически не наблюдается.

По схожему принципу работает и водяное или электрическое отопление для пола. Разница лишь в том, что подогреву поддается не сам радиатор, а вся стяжка, в которой проходят трубы или греющий кабель. Лишь после того, как прогреется стяжка, тепло потихоньку начинает передаваться напольному покрытию, а уже потом прогревается и сам воздух в помещении.

Такой метод обогрева требует значительных энергоресурсов на предварительный разогрев пола, однако и остывание в данном случае проходит значительно дольше.

Если уложить инфракрасную пленку под ламинат – теплый пол в таком случае будет работать совсем по другому принципу. В данном случае между слоями прозрачного полиэстера наносят карбоновую пасту в виде параллельных полос. С обеих сторон они подключаются к медной шине, которая находится под напряжением. Проходя через нагревательный элемент, переменный ток преобразуется в инфракрасное излучение с длиной волны около 5-20 мкм. Такие лучи прогревают все предметы и поверхности, расположенные на их пути. В результате, энергия не передается на расстояние, а аккумулируется. Аналогичным образом воздействуют солнечные лучи — они прогревают все предметы, на которые попадают.

Использование для обогрева помещений настенных, потолочных и навесных приспособлений, генерирующих инфракрасное излучение, стало довольно популярным. И не зря, ведь такое оборудование является весьма эффективным.

Вот почему потребители все чаще отдают предпочтение монтажу инфракрасного пленочного теплого пола под ламинат, чтобы сделать атмосферу в комнате уютной и сэкономить на обогреве.

Среди преимуществ пленочных теплых полов можно назвать:

Малая толщина пленки – около 0,5 мм, позволяет разместить теплый пол под любым напольным покрытием. Перед тем, как укладывать пленочный теплый пол, не требуются работы по заливке стяжки или размещению слоя термоизоляции

Кроме того, такая пленка не поднимает уровень пола, что очень важно для квартир в многоэтажных домах.
Инфракрасный теплый пол обеспечивает равномерный прогрев поверхности. Это особенно актуально, если был произведен монтаж теплого пола под ламинат

Дело в том, что это напольное покрытие чувствительно к перепадам температур и может рассыхаться или вспучиваться. Пленочный пол позволяет избежать таких последствий, поскольку не прогревается более 40 ℃, что приемлемо для ламината.
В многоквартирных домах заливать дополнительную стяжку под теплый пол подчас бывает невозможно, чтобы не утяжелять конструкцию. Установка теплого пола под ламинат не нуждается в заливке стяжки.
Излучение инфракрасного пленочного пола проходит сквозь ламинат, прогревая его, и параллельно передает тепловую энергию прочим объектам, расположенным на его поверхности. Благодаря этому в помещении создаются комфортные условия.
Обогрев помещения инфракрасными теплыми полами позволяет избежать пересушивания воздуха. Согласно некоторым исследованиям они ионизируют воздух, делая его полезным для людей с хроническими заболеваниями дыхательных путей.
Излучение инфракрасных тепловых волн начинается практически сразу же после включения оборудования. В связи с этим, температура воздуха достигает нужных показателей очень быстро. Если ваше жилье оборудовано современной системой «умный дом», управление инфракрасным теплым полом можно интегрировать в его программу. Запрограммировать такую систему заранее, задав режим и время прогрева, либо произвести дистанционное включение посредством интернета или мобильной связи.

Устройство и принцип работы

Принцип работы стандартных отопительных систем — прямой обмен теплом. Радиаторы получают тепло от водяного теплоносителя, идущего от ближайшей котельной, и передают его воздушным массам.

В водяных или кабельных полах процесс теплообмена также прост, но там нагревается сначала стяжка, которая находится над нагревательными элементами.

Инфракрасные тёплые приборы работают по другому, они излучают тепло по аналогии с солнцем. В конструкции, под дощечками сразу размещено греющее полотно с карбоновыми полосами. Каждая из полос имеет медную шину, на неё поступает напряжение.

При этом, плёнка и шины практически не нагреваются. Более длинные лучи проходят через покрытие нагревая стоящую на нём мебель, поэтому нельзя её устанавливать на греющее устройство.

В таком тёплом «пироге»  нет промежуточных слоёв, между плёнкой и ламинатом, то есть он получает тепло первым.

Плёночные тёплые полы имеют мощность от 150 до 440 Вт. При установке под ламинат рекомендованная мощность 150 Вт/м2. Плёнка выпускается в рулонах шириной — 50, 60, 80, 100 см, длина бывает разной. Изделие оснащено специальными полосами, по ним можно разрезать полотно.

Есть инфракрасные греющие модели, в них между лавсановыми полотнами карбоновая паста размещена не полосами, а сплошняком, их называют углеродными.

Комплект инфракрасной системы состоит из температурного датчика, проводов, клипс для подключения плёнки и изоляционного материала.

Особенности монтажа ламината на теплые полы

Для начала необходимо подготовить все инструменты: строительный уровень, дрель, молоток, рулетку, наждачную бумагу, канцелярский нож, циркулярную пилу. После этого можно приступать к поэтапному выполнению работ.

Видео: полный процесс укладки инфракрасного теплого пола и ламината

Поэтапная инструкция:

1. Выравнивание. Все трещины следует заделать, выступы отшлифовать. Для проверки ровности применяется строительный уровень.

Шлифовальная машина поможет качественнее выровнять основание

• Очистка и грунтовка. С поверхности основания удаляется весь мусор, для этого применяют обычную метлу, пылесос. После вся площадь покрывается грунтовочным составом.
• Укладывание изоляционных слоев. Для компенсации теплопотерь применяется подложка с фольгированным верхом. При укладке водяного теплого пола в помещениях с высоким уровнем влажности на основание укладывают полиэтиленовую пленку для гидроизоляции.

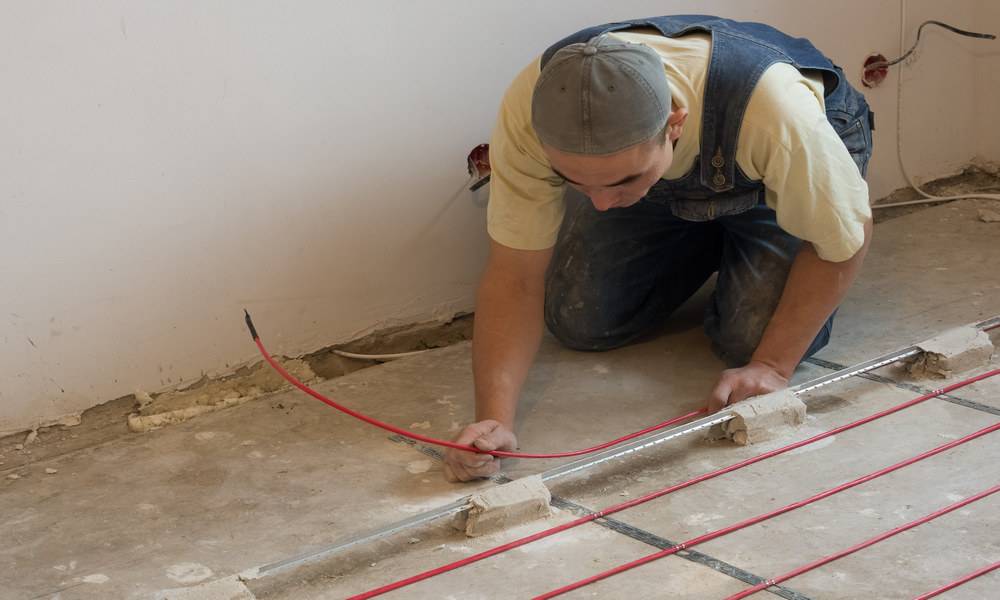

• Монтаж теплого пола. Поверх теплоизоляции укладывается нагревательный элемент. Для водяного контура и кабельного обогрева потребуется оборудование конструкций с элементами фиксации или использование специальных подложек.

Специальное основание с направляющими элементами

Проверка работы. После укладки системы обогрева нужно проверить ее работоспособность

Важно, чтобы все части работали равномерно.
Заливка бетонной стяжки
Внимание, этот этап необходим для водяного контура, электрических кабелей с толстым сечением, а при укладке ИК пленок или тонкого кабеля стяжка не является обязательной.
Укладка подложки. Между собой полосы перфорированного материала соединяются строительным скотчем.
Монтаж финишного покрытия

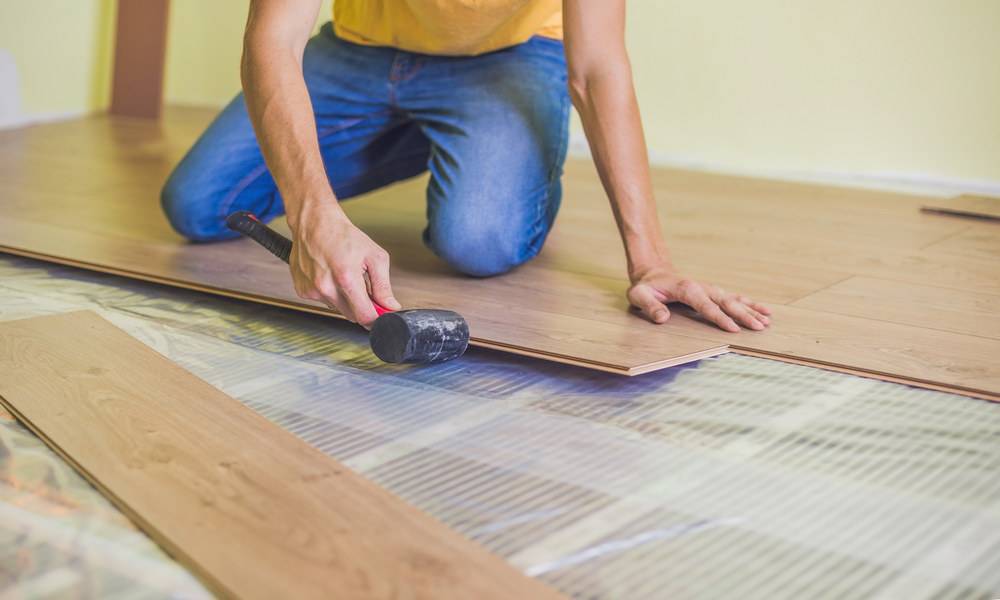

Ламинат начинают укладывать от угла комнаты, оставляя небольшой зазор к стене
