Спальня
Переходим к спальне. По логике предыдущих помещений, у входа с одной из сторон от двери, опять ставится проходной выключатель основного света.

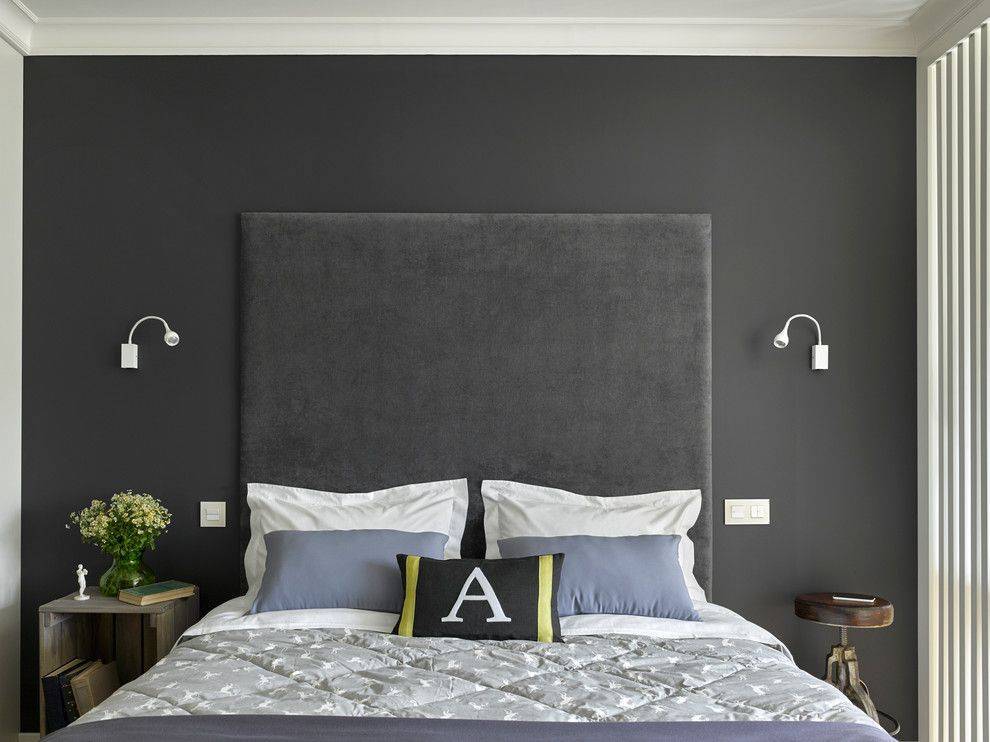

Над кроватью в обязательном порядке располагаются два светильника, каждый со своим одноклавишником.
Рядом с ними в этом же блоке монтируется проходной выключатель для света на потолке.
Возле прикроватной тумбочки, с каждой из сторон, не помешает блок из розетки 220В и специальной розетки для USB зарядки телефонов.
Электропитание кондиционера в спальне выводится по желанию.
В откосах неизменно должны присутствовать одна или две розетки. Плюс здесь же, но с другой стороны от розеток, еще один выключатель света люстры на потолке.
Все по такой же схеме, как и в гостиной.

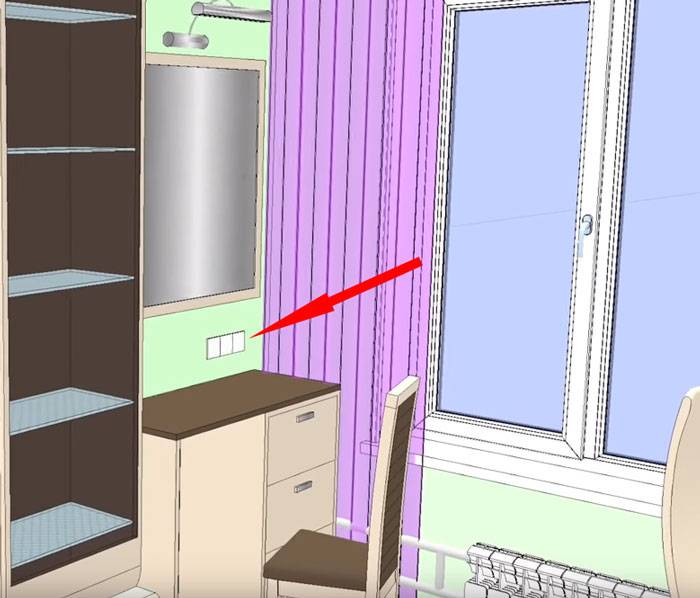

В углу возле окна, где расположена учебно-рабочая зона со своим компьютером, та же компоновка, что и рассмотренная ранее:
под столом – 3 розетки и вывод под витую пару
сверху, за компьютером – блок из 4-х розеток
На стене противоположной от кровати, обычно вешают телевизор, а внизу ставят ресивер, игровую приставку, плюс другие современные гаджеты и девайсы.
В этой зоне снизу делаете блок из 4-х розеток, а сверху практически повторяете схему гостиной:
2 розетки
ТВ кабель
2 витые пары
На этом в принципе достаточно. Итого в спальне имеем:
3 проходных выключателя
2 простых выключателя
2 розетки под USB зарядку
TV кабель
2 витые пары
15 розеток
Гостиная или зал
Переходим к следующей жилой комнате. Сразу при входе в зал монтируется выключатель. Располагайте его с обратной стороны от той, куда открывается дверь.
Высота установки – 90см.
На той стороне, где у вас будет стоять мебель, заложите кабель питания и подрозетник для подключения подсветки. Ни одна современная “стенка” без нее не обходится.
Чаще всего ее делают светодиодной лентой, а от этого самого кабеля запитывают блок питания 12/24В. Включение выключение подсветки осуществляется миниатюрными бесконтактными инфракрасными выключателями.
Там же монтируйте блок из двух розеток для подключения переносных приборов.
Обычно в углу такой жилой комнаты планируется учебно-рабочее место с компьютером и письменным столиком.
Какие электроточки лучше всего вывести здесь? Для компьютера и монитора требуется минимум 3 розетки и отдельный вывод под витую пару. Этот блок размещается под столом.
Над столом монтируется еще один блок из 4-х розеток:
для ноутбука
настольной лампы
USB Хаба
любой другой компьютерно-зависимой техники

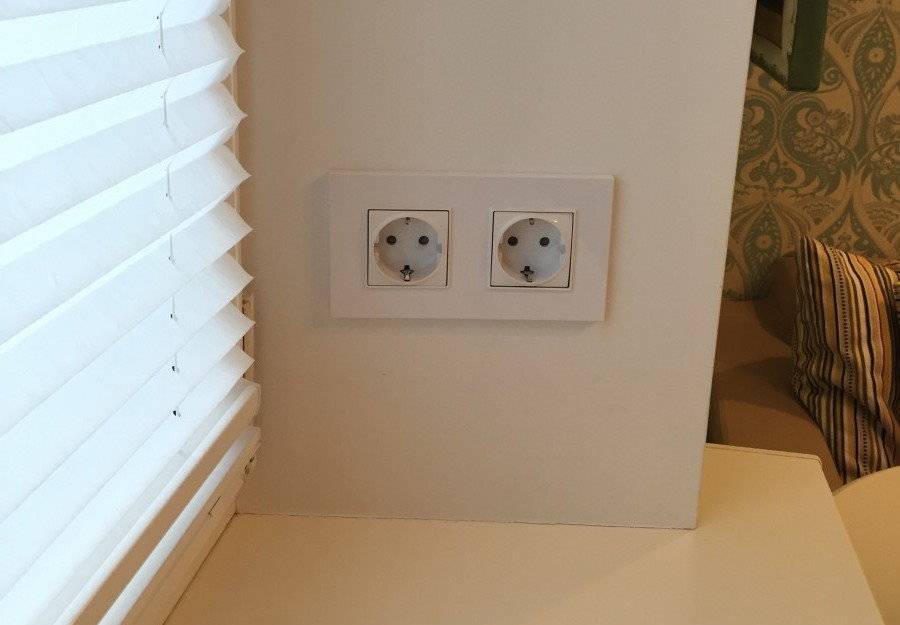

Не забывайте про откосы в окнах. Очень удобно сидя за столом, отключать общий свет на потолке, при этом не возвращаясь к входной двери комнаты, а просто щелкнув соответствующий выключатель под рукой в откосе.
Таким образом выключатель света на входе и в откосе должны быть проходными. Плюс в этом же блоке с выключателем, обязательно размещают еще одну розетку.
Она чаще всего используется для подзарядки смартфонов.
В диванной зоне ставится блок из трех электроточек. Во-первых, два выключателя.
Они отвечают за два источника света, расположенных на стене по краям дивана.
Запомните раз и навсегда, над диваном нельзя устанавливать один светильник. Иначе вечером при просмотре телевизора, вы будете видеть не экран, а отражающуюся в нем лампочку.
И этот огонек вас будет прилично раздражать.
Кстати, чтобы сделать из обычных светильников маломощные, можете установить вместо двух обычных выключателей диммеры. Правда будьте внимательны с выбором моделей, не все они идеально подходят для светодиодных источников света.
Третий выключатель в этом блоке, опять же должен быть проходным. Он отвечает за основной свет.
Не будете же вы каждый раз вставать с дивана и идти к двери, дабы выключить люстру перед просмотром телевизора. Таким образом все три выключателя:
на входе в гостиную
над диваном
в откосе окна
должны быть связаны между собой. Как можно сделать подключение по такой схеме, подробно разъясняется в статье ниже.

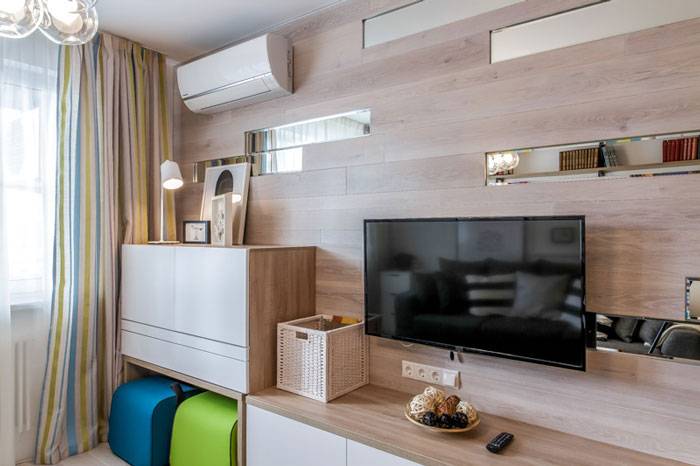

Зона телевизора.
Здесь устанавливается блок из двух розеток, TV кабеля и интернет розетка.
Последний пункт обязателен, так как все современные телевизоры самостоятельно умеют выходить в интернет.
Еще один угол комнаты, противоположный от компьютерного стола, обычно отводится хозяйкой дома под макияжную зону. В этом месте монтируете две розетки под фен, плойку и другие женские приборы для наведения красоты.
Здесь же присутствует отдельный выключатель, который отвечает за подсветку этой самой макияжной зоны.
Последний кабель, который протягивается в штробах в гостиной – это питание под кондиционер. Не все его изначально устанавливают, но если в планах он присутствует, то не забывайте про эту электроточку.
Подключается он чаще всего отдельным контуром, непосредственно от электрощитка.
Подведем итог по гостиной. Для почти идеальной электрики в этой комнате вам потребуется:
10 розеток
3 проходных выключателя
3 обычных выключателя
2 интернет розетки под витую пару
1 TV розетка
Разводка электричества в квартире. Правила высоты розеток в спальне
Разводку электричества следует планировать на стадии ремонта, предварительно определив, какая будет в квартире расстановка мебели и бытовых приборов. Тогда провода можно будет проложить внутри стен, а выводы для выключателей и розеток сделать в максимально подходящих местах.

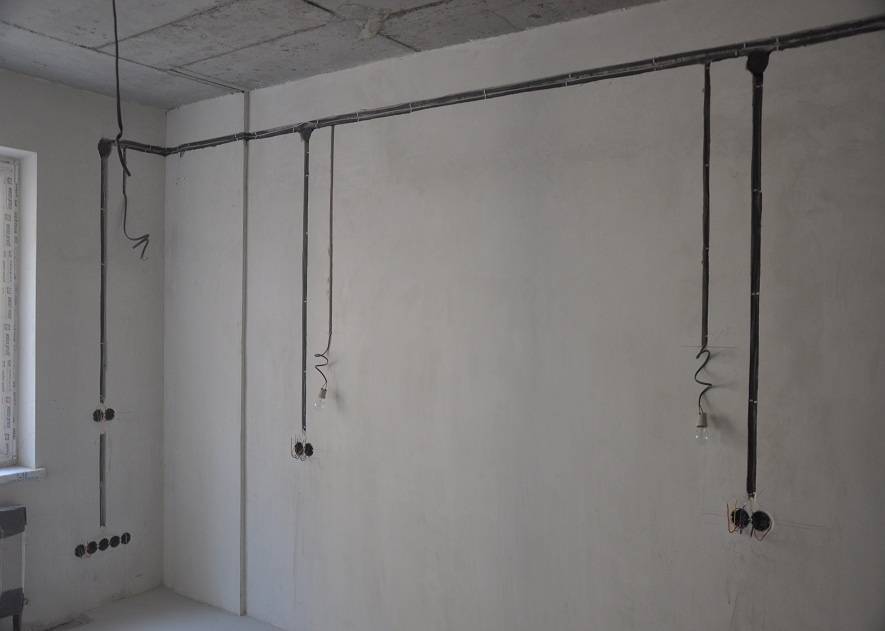

Прокладка скрытой проводки – дело пыльное и грязное, поэтому работу стоит выполнить на начальной стадии ремонта
Оптимальная электрическая схема для спальни
Не существует универсальной схемы разводки электричества для спальни. Ее правильный вариант должен быть разработан для каждого конкретного случая с учетом расположения кровати, туалетного столика, одежного шкафа, телевизора и кондиционера.
Оптимальная электрическая схема для спальни, заранее продуманная и согласованная с ее потенциальными обитателями, сделает пользование электроприборами рациональным и комфортным.
Возле двери и около спальных мест рекомендуется поставить проходные выключатели основного освещения, чтобы входя в комнату можно было включить свет и потушить его, не вставая с кровати.
Схема расположения розеток в спальне для двоих

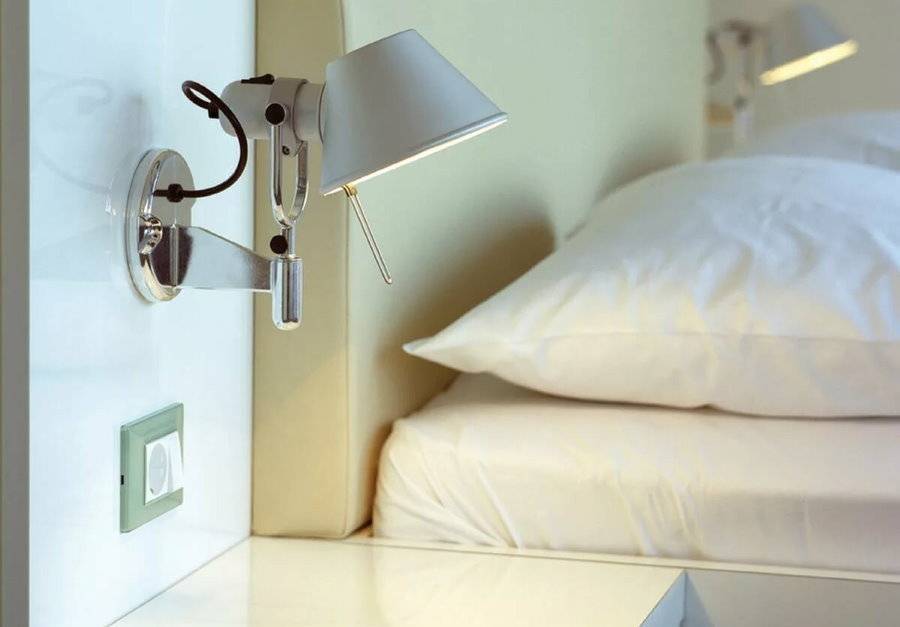

Для локальной подсветки туалетного столика предусматривается выключатель в случае использования бра, вмонтированных в стену по обеим сторонам от зеркала. Если источник освещения – настольные лампы, для них нужны две розетки, спрятанные за столиком.
Если настенные светильники предусматривают скрытый подвод электричества, необходимо заранее продумать расположение выключателей
В спальне, функционально совмещенной с кабинетом, имеется рабочее место, где как правило присутствует компьютер: системный блок, монитор, колонки и, скорее всего, Wi Fi роутер. Вот еще минимум четыре электроточки, которые следует включить в схему.
Высота установки розеток в спальне
По евростандартам, розетки нужно размещать в спальне на высоте 30 см от пола, а в 90 см от него – выключатели. С их помощью даже маленькие дети смогут самостоятельно включать свет, а низкая розетка удобна для подключения пылесоса или торшера.

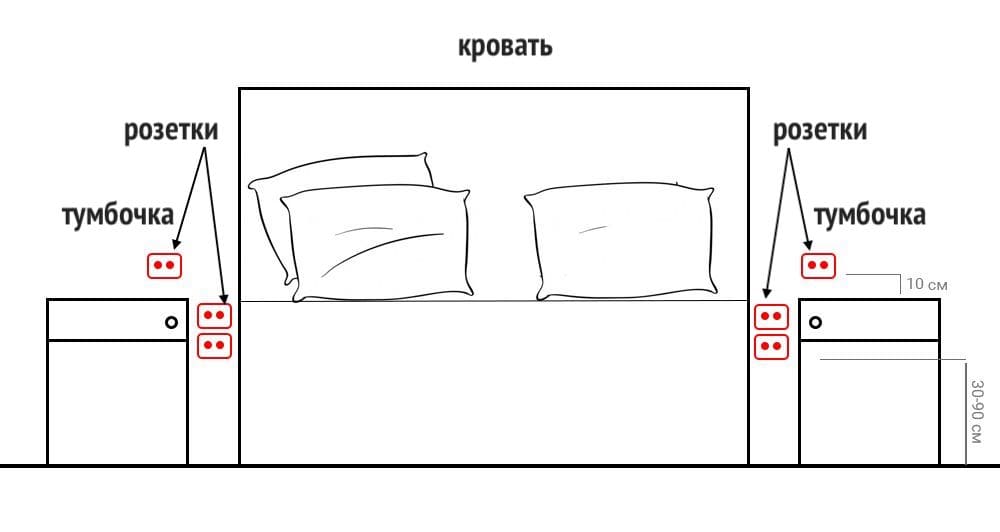

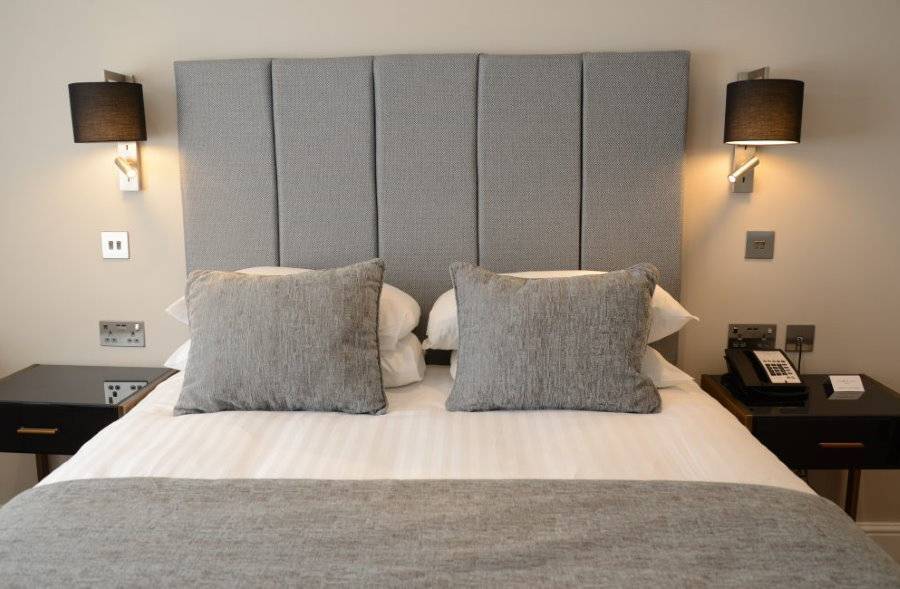

Схема размещения розеток над прикроватными тумбами
Согласно стандартам, принятым еще в советское время и не забытым до сих пор, штепсельный разъем должен находиться на уровне 90 см, а выключатель – на отметке 160 см от пола. Это удобно для тех, кто не хочет лишний раз наклоняться.
Количество розеток около двухспальной кровати увеличивается вдвое
Есть также рекомендации по установке розеток в зависимости от расположения предметов мебели и стационарных электроприборов, а именно:
- 0-70 см от пола возле прикроватных тумбочек;
- 90 см от пола около письменного стола;
- на уровне от 150 см и выше для телевизора, в зависимости от высоты его крепления к стене.
Розетки по возможности должны находиться вне пределов видимости, если это не мешает доступу к ним.
Неплохо будет учесть и мощные розетки у окна спальни, которые пригодятся для подключения обогревателя на случай сильных морозов
Особенности и правила установки розеток в спальне
Интересный факт! Госстандарты нормируют лишь установку штепсельных разъемов и других электроэлементов относительно газопроводных конструкций, а также их размещение в детских учреждениях и помещениях с повышенной влажностью, таких как сауны, кухни и санузлы. Но даже в этих случаях регламентированы только минимальные расстояния от пола или до источника тепла и влаги.
Невозможно составить универсальную схему расположения розеток и выключатель, приходится действовать по обстановке
В жилых домах и квартирах размещение розеток призвано создать как можно больше комфорта жильцам. Если среди них есть маленькие дети, лучше приобрести модели с защитой или специальные заглушки.
Лучшим решением будут не простые “затычки”, которые дети могут вытащить, а заглушки с ключом
Как подключить своими руками, на какой высоте над столешницей встроить
При недоступности услуг профессионального электрика или их дороговизне можно осуществить подключение розетки самостоятельно. Работы стоит производить в резиновых перчатках.
Прежде чем создавать розетки, нарисуйте план где вы будете их размещать
Алгоритм действий:
- обесточить квартиру, отключив электропитание на щитке;
- с помощью индикатора проконтролировать отсутствие тока в розетке;
- если нет индикатора, можно использовать для этого небольшой электроприбор, проверив, работает ли он;
- вынуть старую розетку, отсоединив провода;
- подготовить подрозетник, почистив старый или воспользовавшись новым;
- провода должны быть открыты для проведения работ;
- зачистить концы проводов (до 1,5 см) и пропаять, если нужно;
- одсоединение проводов к новой розетке облегчает использование разных цветов;
- к фазе подключаем белый (он может быть и красным) провод, синий — к «нулю», жёлто-зелёный — к заземлению;
- каждый провод проверяется фазоуказателем. Оголённые провода не должны касаться открытых участков тела;
- рабочая часть розетки вставляется в подрозетник и надежно прикрепляется винтами или специальными зажимами;
- установить наружную крышку для розетки, закрепить винтом не перетягивая;
подключить ток.
Электрические розетки — как разместить их в отдельных комнатах
Если вы сомневаетесь в расположении электрических розеток в отдельных помещениях, можете попросить совета у электрика. Однако помните, что их расположение должно во многом зависеть от обустройства квартиры таким образом, чтобы пользоваться ими было удобно, с учетом потребностей всех домочадцев.
Размещение розеток в гостиной (схема)
Как вы уже знаете, больше всего электрических розеток требуется в той комнате, где будет располагаться телевизор и другие аудио-видео устройства. Лучше всего подойдет панель с несколькими розетками, расположенными рядом, так как это помогает скрывать от глаз торчащие кабели.
Кроме того, полезны одиночные или двойные розетки, расположенные через каждые 30-35 см над полом. Вы можете подключить их, например, к торшерам. Поэтому одна из этих розеток должна быть рядом с диваном. Одновременно подумайте о двойной розетке, которая позволит вам подключить ноутбук или зарядное устройство для телефона.

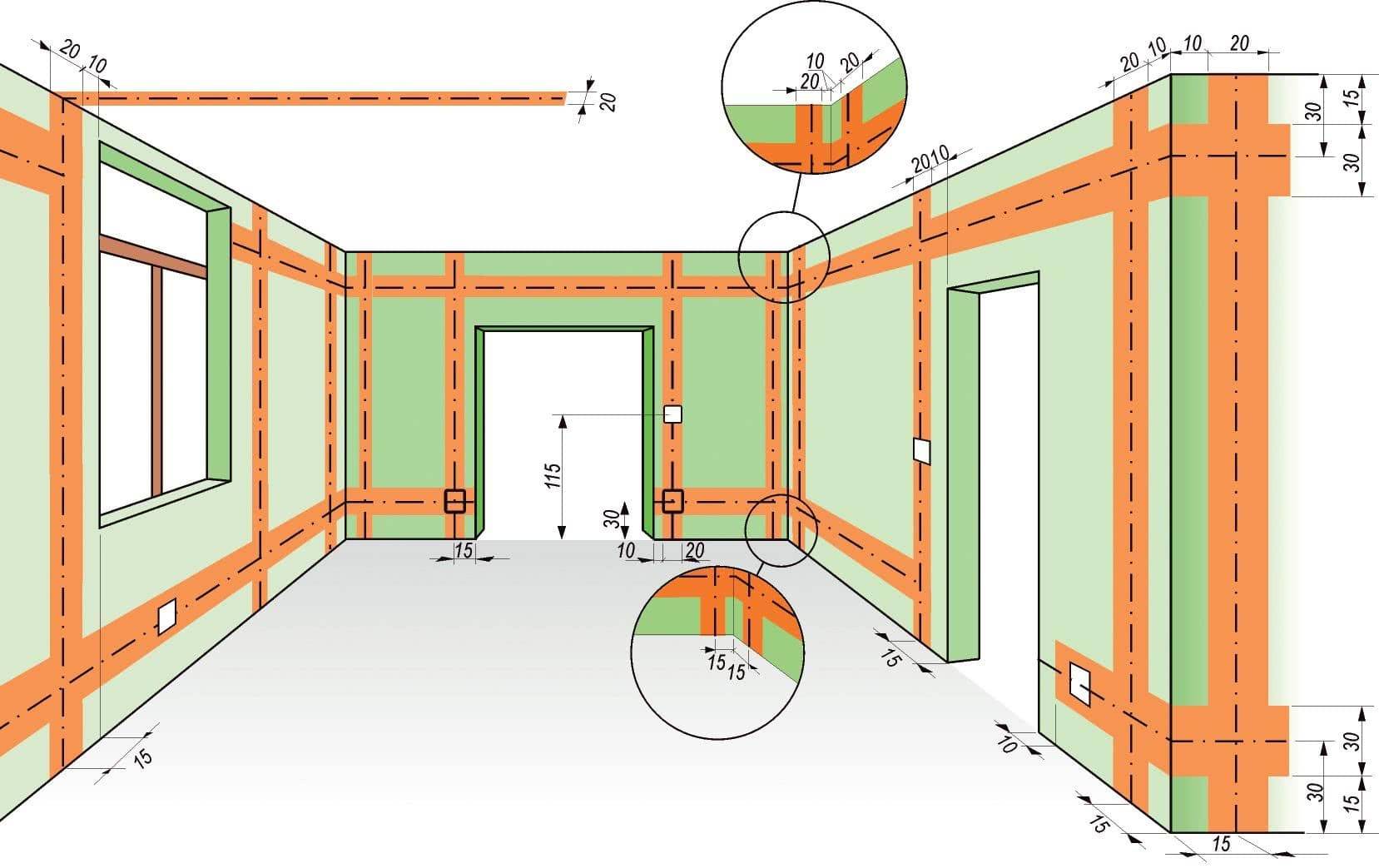

Схема размещения проводки и розеток в гостиной
Размещение розеток на кухне (схема)
Самыми важными электрическими розетками на кухне являются те, к которым вы подключаете основную бытовую технику: холодильник, плиту, посудомоечную машину, микроволновую печь, вытяжку. Часто такие розетки скрываются за кухонными шкафчиками, поэтому их расположение зависит от конкретного дизайна интерьера кухни.
Бытовых электрических приборов на кухне намного больше чем в других помещениях. Прежде всего подумайте о соответствующем количестве бытовой техники на столешницах, особенно там, где вы планируете поставить кофеварку и электрический чайник. Оба устройства должны иметь постоянный доступ к источнику питания, поэтому стоит запланировать дополнительную розетку для подключения редко используемых устройств, например, блендера или кофемолки. В зависимости от запланированного кухонного освещения могут потребоваться электрические розетки для подключения светодиодных лент под шкафами.
Как правильно расставить розетки на кухне, чтобы соблюдались правила техники безопасности? Прежде всего нужно помнить, что электрические розетки не должны располагаться возле раковины или прямо над плитой
Обратите внимание, что в случае сбоя все розетки должны быть в зоне доступности
Схема размещения розеток на кухне
Размещение розеток в спальне (схема)
Как расположить электрические розетки в спальне, чтобы пользоваться ими было удобно? Отвечая на этот вопрос нужно помнить, в этой комнате розетки будут полезны прежде всего в местах, где будут стоять прикроватные тумбочки. На каждую из них предусмотрите как минимум 2 розетки, потому что одна будет использоваться для подключения лампы, а другая — для зарядного устройства телефона или ноутбука. Розетки следует размещать низко, чуть выше пола или рядом с изголовьем кровати.
Дополнительные розетки могут потребоваться в зависимости от планировки комнаты. Например, для лампы у туалетного столика или для компьютера и принтера, если вы планируете установить письменный стол в спальне. Также стоит установить розетки рядом с гардеробной, чтобы можно было подключить, например, утюг или отпариватель для одежды. Подумайте и об освещении встроенного шкафа-купе — для этого потребуется доступ к электросети.
Схема размещения розеток в спальне
Размещение розеток в ванной (схема)
Электрические розетки для ванной должны быть оборудованны защитными шторками (крышками), чтобы предотвратить попадание влаги в розетку. В целях безопасности их не следует устанавливать рядом с душем или ванной. Чаще всего розетки в ванной ставят рядом с зеркалом.
Стоит подумать о размещении в ванной как минимум двух розеток, потому что мы используем все больше и больше устройств, требующих питания — электрические щетки, фены, выпрямители, бритвы, эпиляторы и т. д. Некоторым из них, например электрическим щеткам, требуется постоянный доступ к электричеству.
Дополнительные розетки потребуются при установке в ванной стиральной и сушильной машин. В них не будет необходимости, если вы планируете расположить их в отдельной комнате, например на кухне.

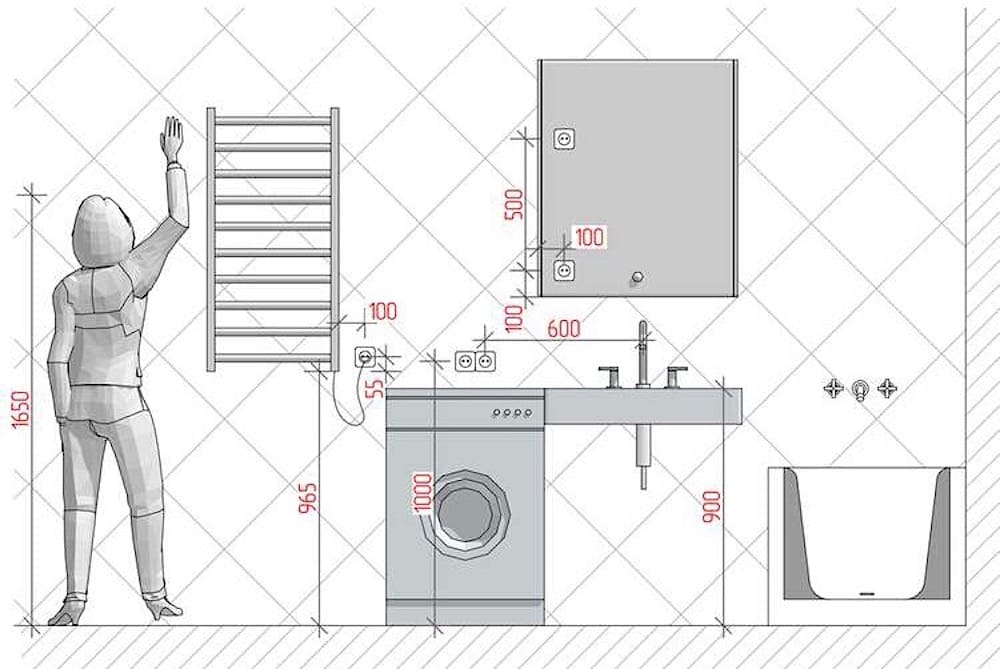

Схема размещения розеток в ванной
Правила размещение выключателей
Советские стандарты расположения электрической фурнитуры предусматривают установку розеток от поверхности пола на 90 см, выключатели монтируют на высоте 1,5-1,6 м от покрытия. Эти правила остаются действительными и сейчас, т. к. имеют свои преимущества:
- маленький ребенок не получает доступа к электрическому разъему по причине нахождения прибора на большой для него высоте;
- розетки удобны для подключения оборудования, требующего частого включения в сеть;
- разъемы находятся в области поля зрения, взрослые не наклоняются для подсоединения вилки.
Западные нормы, которых придерживаются застройщики, определяют высоту над уровнем пола 30 см для розеток, выключатели по евростандарту предусматривают на 90 см (на уровне опущенной кисти). В этом случае разъемы скрыты за мебелью. При входе в помещение не нужно поднимать руку для включения освещения, что также удобно.
Приборы выпускаются для трехфазной и однофазной сети, имеют разные защитные степени, не допускают случайного проникновения и попадания влаги. Распространенными являются удлинители переносного типа с отдельно присоединенными розетками, одинарного или многократного подсоединения вилок. Стеновые приборы в конструкции имеют плоскую пружину в форме мало упругой полоски металла для соединения. В некоторых предусмотрены винтовые пружины, работающие через пластину прижима и отодвигающие вилочный штырь к контакту.
Watch this video on YouTube
При покупке приборов и выборе места расположения выключателей учитывают, что керамические корпуса и внутренние детали работают дольше. Такие коммутаторы обладают меньшей степенью пожарной опасности. По конструкции выключатели и розетки бывают скрытого и открытого типа, и отличаются внешним видом и строением корпуса.
Пошаговая инструкция: как нарисовать схему размещения розеток на кухне?
Шаг 1. Рисуем общий план и считаем розетки
На первом этапе достаточно взять распечатанный план кухни и от руки указать на нем все необходимые розетки стрелочками, подписав, для чего они предназначены. Привязка к размерам здесь пока не нужна, вы просто определяете количество и типы розеток.
Самый стандартный набор таков:
- холодильник
- варочная панель
- духовой шкаф
- вытяжка
Опционально:
- измельчитель отходов (он же диспоузер)
- посудомоечная машина
- телевизор
Нестационарная постоянная техника:
- электрический чайник
- кофемашина
- тостер
- мультиварка
- микроволновая печь
Нестационарная непостоянная техника:
- блендер
- миксер
- соковыжималка
- планшет/телефон
Двухклавишный выключатель:
- для основного освещения
- для пространства над кухонной панелью
Обратите внимание, что некоторые духовки и вытяжки подключаются к сети напрямую, а не через розетку, так что будет лучше, если вы заранее определитесь с моделями. Специалисты рекомендуют также добавить 20% от того количества необходимых розеток, которое вы насчитали, для техники, которая может появиться в будущем
Специалисты рекомендуют также добавить 20% от того количества необходимых розеток, которое вы насчитали, для техники, которая может появиться в будущем.
Шаг 2. Чертим развертку стен с указанием розеток с размерами и отступами
Для каждой стены берем отдельный лист бумаги и рисуем прямоугольник в масштабе 1мм:1см, обозначая ширину и высоту стены, потом схематично наносим на план технику и шкафчики (но с соблюдением масштаба и размеров!). Такой чертеж еще называют «вид спереди».
Отмечая точное расположение розеток, старайтесь учитывать, как часто вам придется ими пользоваться. К примеру, розетка для холодильника необязательно должна быть на виду, но у вас должна быть возможность до нее дотянуться, если вам придется его размораживать или отключать на время отъезда. Встречаются варианты, когда розетка установлена над холодильником, но учтите — у некоторых моделей заводского шнура может не хватить на всю высоту, и придется пользоваться удлинителем.
Удобно, когда розетки под варочную панель и духовой шкаф располагаются в соседних шкафах, но если возможности их там разместить нет, можно спрятать их под цоколем — как правило, у кухонных гарнитуров он составляет 10-15 см. За самой техникой, особенно когда она встроенная, розетки размещают в крайних случаях — ведь при необходимости замены, диагностики и ремонта техники добраться до них будет нелегко.
Если вы за экологичный образ жизни и собираетесь установить измельчитель отходов, для него розетку можно спрятать в шкафу под мойкой
Только обратите внимание на то, чтобы розетка была с высоким уровнем влагозащиты — такие устанавливают в ванных комнатах. То же самое касается розетки для посудомоечной машины, ее можно разместить там же, ведь, как правило, машина и измельчитель соседствуют с мойкой
Помните: посудомоечная и стиральная машины должны стоять вплотную к стене! Поэтому вот за ними устанавливать розетки точно нельзя. То же самое касается холодильников и духовых шкафов, хотя от этого правила дизайнеры отступают чаще.
Что касается розеток для рабочей зоны, то их, как правило, размещают блоками — 2-3 непосредственно в зоне готовки и 2-3 в другом краю кухни, там, где стоит чайник или тостер. Располагаться они должны не менее чем в 5 сантиметрах над столешницей.
Выводы для кухонных светильников можно оставить за верхними шкафами. Главное — вывести провод с запасом, чтобы можно было варьировать места размещения светильников.
Шаг 3. Выбираем типы розеток
Существует три основных вида розеток, которые в разной степени подходят для использования на кухне.
Накладные розетки — популярные и простые в монтаже, но «крадут» пространство и недостаточно влагостойки. Кроме того, они больше подходят для открытой проводки.
Угловые розетки — напротив, экономят пространство и выручат тех, кто хочет спрятать места подключения нестационарной кухонной техники. Их можно устанавливать на стыках фартука и плинтуса, стены и навесного шкафа или двух стен. Устанавливать их не сложнее, чем обычные накладные розетки.
Выдвижные розетки – самый современный вариант. Как правило, это модуль из нескольких розеток, который прячется в столешницу или ящик и выдвигается нажатием. Помимо того, что это наиболее эстетичный вариант, он позволяет защитить розетки от попадания влаги и грязи, а также сохранить целостный рисунок кухонного фартука.
Шаг 4. Всю информацию по розеткам передаем электрикам/дизайнерам/прорабам …
… и через некоторое время наслаждаемся комфортом своей новой кухни!
На каком расстоянии устанавливают в комнате
Разберем европейские, советские варианты монтирования разъемов, узнаем высоту от пола.
Евростандарт установки
Этот термин стал популярным после внедрения определения «евроремонт». Некоторым пользователям удобно следующее расположение розеток и выключателей:
- выключатели на расстоянии 90 см от поверхности пола (проходя мимо и не поднимая руки, человек фиксирует освещение в помещении);
- монтирование электроисточников на высоте 3 см от пола (на таком расстоянии можно спрятать провода и удобно пользоваться бытовыми приборами).
При выборе евророзеток нужно знать, что диаметр штырей и длина между ними больше, чем у российских моделей. Сила тока импортных устройств равна 10-16 ампер, российских – не более 10. Поэтому в такие разъемы можно вставлять более мощные приборы.
Советские стандарты
Раньше розетки фиксировали на высоте 90 см от пола, выключатели – на расстоянии 160 см. Эти показатели ничуть не хуже евростандарта и имеют ряд преимуществ:
- вилку можно вставить в электроразъем, не нагибаясь;
- маленькие дети не достают до разъема, поскольку он установлен на высоте;
- такое нахождение удобно для техники, которую не требуется постоянно включать в сеть (кондиционеры).
Минимальная высота от пола
Правила по устройству электроустановок и проектированию жилых сооружений не содержат четких требований к расположению розеток и выключателей касаемо напольного покрытия, стен и других элементов.
В Правилах Устройства Электроустановок зафиксировано, что расстояние от устройств и газопровода должно быть выше 50 см. В ванной можно размещать на расстоянии 60 см от раковины.
На какой высоте устанавливаются штепсельные розетки
В СП указано, что электроустановки нужно монтировать в любом месте на высоте до 1 метра.
Не указывается расстояние от розеток для подключения электроплит и кондиционеров. В школах, ДДУ ставят на высоте 180 см от пола. Рекомендуемая длина от напольного покрытия составляет 1 метр.
Высоту и расстояние определяет владелец помещения. В некоторых случаях действуют правила:
- розетки размещают не ближе полуметра к газопроводу;
- на кухне и в ванной электроустановки ставят на расстоянии выше 60 см от поверхности пола, водопровода.
Штепсельные разъемы в домах должны быть защищены специальным устройством, которое закроет к ним доступ при вытянутых вилках.
После завершения монтажа разъемов для электрических приборов и выключателей ПУЭ указывает о необходимости проведения работ касаемо электроизмерения. Они позволят выявить нарушения, возможные неполадки и полностью обезопасить процесс использования в повседневной жизни.
Для грамотного и удобного размещения разъемов и выключателей сначала рекомендуется определить, в какую сторону открывается дверь. Затем расставляют выключатели со стороны ручек на дверных полотнах. Делают это на расстоянии от 80 см до 1 метра в зависимости от роста проживающих.
Размещение электроустановок связано с разновидностью помещения:
- в длинном коридоре, на лестничном проеме монтируют источники в начале пути и конце;
- в гостиной и спальне комфортно, когда выключатели расположены при входе в комнату и рядом с диваном, кроватью, чтобы упростить процесс пользования освещением.
Длину электроустановок от пола нужно выбирать с учетом того, из какого местоположения они будут доступны. К примеру, при входе в комнату выбирают высоту 90 см, рядом с креслом, кроватью – 60 см, чтобы было удобно дотянуться рукой.
Виды розеток
Все выпускаемые на сегодняшний день отечественными и зарубежными производителями стационарно устанавливаемые разъёмы электрических сетей, представлены следующими основными видами, отличающимися по разъёмному типу:
- Фурнитура, произведенная в соответствии с отечественными стандартами, и характеризующаяся недостаточным контактом, что чаще всего провоцируется разболтанной посадкой вилки электрического прибора.
- Устройства для выполнения быстро разнимаемого подключения, производимые согласно европейским стандартам, и практически полностью лишенные недостатков. Минус такой фурнитуры представлен жесткой посадкой, а отличие заключается в глубоком посадочном участке и круглых отверстиях.
- Фурнитура, выпускаемая по американским стандартам, имеет существенные отличия от любых европейских образцов. Такие особенности представлены прямоугольной формой отверстий и более слабым контактом.
- Устройства универсального стандарта, предназначенные для подключения электрических приборов с американской и европейской вилкой.
Розетки без заземления, используемые для подключения наиболее высокомощных электрических приборов на кухне не устанавливаются, что обусловлено низкими показателями безопасности таких разъёмов. Также выпускается фурнитура, имеющая:
- защиту от несанкционированного доступа детей;
- специальную крышку, предотвращающую попадание воды или пара;
- таймер, позволяющий управлять потребителями электрической энергией;
- подсветку, облегчающую эксплуатацию электросети в темное время суток.
Наружные розетки удобны в эксплуатации и отличаются долговечностью, а наличие USB-разъема позволяет осуществлять подключение стандартного USB-кабеля.
Следует отметить, что стационарная установка разъёмов электрических сетей, может быть представлена как розетками встраиваемого, так и накладного типа.
Подготовка к созданию схемы размещения розеток
Поскольку кухня является особенным помещением, в котором максимально концентрируется бытовая техника (которая к тому же часто используется в одно и то же время), очень важно заранее просчитать суммарную нагрузку на электросеть. И в соответствии с этим правильно подобрать кабели и другое установочное оборудование
Расчёт необходимого количества розеток
Разумеется, в первую очередь план размещения розеток привязывается к существующей или предполагаемой мебели. В зависимости от расположения больших агрегатов, таких как холодильники, посудомоечные машины или мощные духовые шкафы, подводятся источники их питания. Поэтому перед составлением проекта необходимо продумать расстановку всех приборов и шкафов. При этом не стоит забывать, что прогресс не стоит на месте и в помощь домохозяйкам появляется всё новая бытовая техника. Следовательно, количество розеток желательно планировать с запасом.
Кроме того, нужно учитывать, что сегодня на кухне могут располагаться не только чисто кухонные принадлежности, но также телевизор, компьютер и другая оргтехника. Поэтому при прокладке питания сюда заводят антенны и слаботочные кабели.
Часто на кухне устанавливают тёплые полы и дополнительную подсветку навесных шкафов. Это тоже нужно предусмотреть заранее и определиться с местоположением источников питания.
Питание и регулятор нагрева тёплого электрического пола выводится на стену отдельно или вместе с выключателями света
Чтобы процесс эксплуатации был комфортным, желательно под каждый агрегат предусмотреть отдельную розетку. Это позволит пользоваться техникой без переключения электрических вилок.
Для предотвращения перегрузок монтаж и подсоединение розеток осуществляется по принципу параллельного соединения. При этом используется кабель сечением 2,5 мм2 и выше. Чтобы сосчитать точное количество розеток, нужно составить список всей бытовой техники, расположенной на кухне, и добавить ещё две (или три), которые останутся свободными. Они предназначаются для подключения вспомогательных устройств, которыми пользуются не постоянно, а время от времени.
К примеру, если на кухне установлен холодильник, морозильник, посудомоечная машина, электрочайник и микроволновая печь, количество нужных розеток будет равно пять плюс два, т. е. семь.
Для того чтобы правильно оценить уровень потребляемой мощности, нужно знать технические характеристики каждого устройства в отдельности. Общее потребление определяется суммированием мощностей всех приборов, чтобы предусмотреть ситуацию, когда все они включены одновременно.
В таблице ниже приведены примерные значения мощности кухонной техники. По ней можно примерно рассчитать потребляемую мощность для каждой конкретной ситуации.
Таблица: средняя потребляемая мощность бытовой кухонной техники
| Электроприборы | Примерная мощность прибора, кВт | Средняя длительность эксплуатации в течение суток |
| Тостер | 0,8 | 10 мин |
| Кофеварка: | 0,8 | |
| варка кофе | 12 мин | |
| сохранение в горячем виде | 3 ч | |
| Посудомоечная машина | 2 | 2 загрузки ежедневно, 24 мин на каждый моечный цикл |
| Фритюрница | 1,5 | 17 мин |
| Чайник | 2 | 10 мин |
| Духовой шкаф | 2 | 2 ч |
| плита: | 8 | |
| большой нагревательный элемент | 1 ч | |
| малый нагревательный элемент | 1 ч | |
| Холодильник | 0,2 (компрессор + лампа) | 7 ч (с учётом времени отключения с помощью реле) |
| Морозильная камера | 0,2 (компрессор + лампа) | 7 ч (с учётом времени отключения с помощью реле) |
| Микроволновая печь | 0,85 | 10 мин |
| Микроволновая печь комбинированная | 2,65 | 30 мин |
| Ростер | 1,5 | 30 мин |
| Проточный водонагреватель | 2 | 30 мин |
| Стиральная машина | 3 | 1,5 ч |
| Сушилка для белья | 3 | 30 мин |
| Кухонный комбайн | 0,4 | 15 мин |
| Вытяжка (вентиляция) | 0,3 | 30 мин |
Пользоваться таблицей очень просто. Нужно составить перечень имеющейся бытовой техники и просуммировать значения номинальной мощности. Полученная цифра будет отражать нагрузку на систему энергоподачи, в соответствии с которой и производится расчёт сечения кабелей и автоматических выключателей на распределительном щите.
Как показывает практика, в среднем потребляемая мощность в городской кухне составляет:
- с газовой плитой: 3–4 кВт;
- с электрической плитой: 7,5–8 кВт.
Схемы размещения розеток на кухне
Из-за вероятности коммутации токов большой силы рекомендуется установка нескольких групп розеток, оснащенных индивидуальной проводкой и автоматом защиты.
Исходя из мест установки оборудования на кухне, следует разработать схему, которая позволит правильно размещать розетки и рассчитать количество в каждом блоке.
Для создания схемы монтажа розеток необходимо:
- Нарисовать план помещения и схематично расставить мебель и потребителей энергии.
- Обозначить места, куда ставить розетки.
- Определить количество. Для расчета рекомендуется использовать правило — каждая стационарная единица техники требует индивидуальной розетки, плюс требуется установка запасных блоков на 2-3 места. Блоки размещаются возле торцевых поверхностей столешницы кухонного гарнитура и один блок ставится возле места установки обеденного стола.
- Предусмотреть дополнительную розетку, расположенную рядом с выключателем освещения.
- Запланировать установку двух блоков розеток на фартуке, которые расположены в зонах по бокам от плиты или варочной панели. Блоки состоят из 2-3 розеток.
- Определить расстояние монтажа от пола и оборудования. Для этого рисуется развертка стен с установленной мебелью. На этом этапе требуется производить точные замеры помещения, стационарной бытовой техники и элементов кухонного гарнитура.
Один из вариантов схемы установки розеток
