Тепловая пушка своими руками: газовая, электрическая и другие, инструкция

Расчёт мощности прибора

Чтобы пушка была максимально эффективной в вашем помещении, нужно для начала вычислить минимальную мощность прибора по формуле.

Qт=V×∆T×K/860, где

Qт — минимальная мощность отопительного прибора в КВт/час;
V — объем обогреваемого помещения в м3;
∆T — разница между минимальной температурой на улице и требуемой температурой в помещении в оС;
К — коэффициент теплопотерь: 3,0 — 4,0, если строение не теплоизолировано;
2,0–2,9, если присутствует малоэффективная теплоизоляция;
1,0–1,9 при теплоизоляции среднего уровня (стены толщиной в 2 кирпича, мало окон, простая кровля без проёмов);
0,6–0,9, если теплоизоляция хорошая (утеплены стены, есть контурное уплотнение дверей и окон, стеклопакеты).

Если ваше помещение не производственное (высота потолков не выше 3 м), можно воспользоваться данными из таблицы.

Таблица: зависимость необходимой мощности пушки от площади помещения

Мощность тепловой пушки, КВт	Объём помещения в новом доме, м3	Объём помещения в старом здании, м3	Площадь современной теплицы с теплоизолированным стеклом, м2	Площадь стеклянной теплицы без теплоизоляции, м2
5	70–150	60–110	35	18
10	150–300	130–220	70	37
20	320–600	240–440	140	74
30	650–1000	460–650	210	110
40	1050–1300	650–890	300	150
50	1350–1600	900–1100	370	180
60	1650–2000	1150–1350	440	220
75	2100–2500	1400–1650	550	280
100	2600–3300	1700–2200	740	370
125	3400–4100	2300–2700	920	460

Как самому сделать тепловую пушку

Отопительная пушка – это компактное устройство для домашнего обогрева, сконструировать которое может любой желающий. Наиболее важным моментом в конструировании является соблюдение техники безопасности и принципа сборки. Для того чтобы сделать тепловую подушку, необходимо определится с будущими её составляющими. Для изготовления тепловой подушки понадобятся следующие составляющие:

металлическая спираль;

медная проволока;

небольшой вентилятор;

кабель для подключения к электросети.

Металлическую спираль можно взять из старой кухонной электропечи, затем длину спирали необходимо будет укоротить при помощи пассатижей или плоскогубцев. Данная процедура нужна для уменьшения сопротивление тока. Таким образом, эффективность работы будущей обогревательной конструкции возрастёт существенным образом. Далее вопрос, как самому сделать тепловую пушку — у вас не вызовет трудности. Наматываем медную проволоку на спираль, после чего прикрепляем вентилятор к одному из концов спирали. Важным нюансом является то, что спираль с одного конца, где будет размещаться вентилятор не должна быть до конца намотана. (См. также: Дизельные, тигельные, роторные, туристические и вращающиеся печи)

Для спирали и вентилятора должны быть два отдельных источников электропитания, в противном случае произойдёт банальное замыкание. Финальным этапом конструирования является подключение провода от спирали к электросети и вот конструкция к успешной работе готова.

Тепловая подушка является экономным и доступным средством обогрева. Конечно, данный способ обогрева является далеко неидеальным, однако вполне приемлемым для повседневной эксплуатации. В зависимости от температуры помещения, зависит длительность использования тепловой подушки. Учитывая современную стоимость камина, самостоятельное средство обогрева, которое может быть сконструировано собственными руками, является вполне приемлемым решением современности.

Так как отопительный сезон в большинстве случаев достаточно короткий, поэтому покупка камина, который впоследствии после короткого использования будет просто стоять, является не совсем рентабельным решением. Тепловая самодельная пушка – это легко просто и доступно, а самое главное эффективно. Материальных затрат практически не требует, а употребление электроэнергии легко сопоставимо с камином средней тепловой мощности

Очень важно чтобы обогревательное устройство стояло в достаточно изолированном месте и вблизи него не должно быть каких-либо легко воспламеняющихся материалов. Соблюдая элементарные правила безопасности, которые всем известны, можно себе обеспечить безопасный и вполне комфортный обогрев. (См

также: Как выбрать обогреватель для дома)

(См. также: Как выбрать обогреватель для дома)

Тепловая пушка имеет множество вариаций, в том числе и при использовании газовой смеси. Такой вариант применяется в основном для увеличения эффективности теплового обогрева помещения, когда квадратная площадь значительная и в таком случае просто необходим мощный энергетический агрегат.

Самодельная газовая тепловая пушка является именно тем решением, которое позволит обеспечить обогрев помещения должным образом, при этом не требует практически материальных расходов для конструирования. Для конструирования газовой пушки необходимо будет найти металлическую трубу крупного диаметра и сделать на конце трубы вверху крупное отверстие. Через него собственно и будет выходить газ. Затем необходимо будет вмонтировать в трубу камеру сгорания, общий план конструкции находится в свободном доступе в интернете. Поэтому каких-либо трудностей разобраться не возникнет.

Существует один и очень важный нюанс, который играет первостепенное значение, а в большинстве случаев ему мало уделяют внимание – это герметичность топливной камеры. С практической точки зрения — не до конца герметизированная или плохо герметизированная топливная камера не представляет сверхвысокого источника опасности, так как вентилятор всё равно задаёт нужное направление газу. Главным недостатком является существенное снижение эффективности функционирования агрегата, то есть отчасти теряется материальная экономичность

(См. также: Батареи отопления)

Главным недостатком является существенное снижение эффективности функционирования агрегата, то есть отчасти теряется материальная экономичность. (См. также: Батареи отопления)

Техника безопасности при пользовании теплопушками

Тепловые пушки, особенно самодельные, относятся к приборам, представляющим повышенную пожароопасность.

Поскольку в дизельной тепловой пушке используется открытый огонь, желательно иметь под рукой первые средства тушения пожаров (емкость с песком, бак с водой, огнетушитель)

При пользовании ими важно соблюдать правила безопасности:

Следует исключить нахождение поблизости от нагревательного прибора легковоспламеняющихся и горючих веществ.
Категорически запрещается направлять поток горячего воздуха по направлению к газовым баллонам либо емкостям с легковоспламеняющейся жидкостью (например, бензином).
Корпус самодельной пушки, сделанной из металла, обычно сильно нагревается при работе, поскольку в отличие от заводских моделей, в них не предусмотрена теплоизоляция. Чтобы избежать неприятностей, лучше предусмотреть в конструкции устойчивое основание, препятствующее перекатыванию цилиндра, а также ручку, не нагревающуюся при работе прибора.
Для розжига горелки лучше использовать пьезозажигалку на длинной ручке либо предусмотреть встроенное приспособление.
Перед тем как выключить тепловую пушку, желательно дать вентилятору поработать несколько минут вхолостую, без подачи топлива. Это поможет несколько охладить агрегат.
Тепловые пушки (особенно прямого нагрева) разрешается применять только в хорошо вентилируемых помещениях. При этом следует отдать предпочтение принудительной вентиляции.
Если агрегат имеет горизонтальное расположение, не следует менять его конфигурацию.
Нельзя включать прибор в сеть мокрыми руками.

Как в самодельных, так и в фабричных моделях важно периодически проверять трубопровод, чтобы вовремя заметить утечку топлива. Никогда не следует оставлять прибор без присмотра

Нежелательно применять дизельную теплопушку в помещении, где находятся дети или домашние животные

Никогда не следует оставлять прибор без присмотра. Нежелательно применять дизельную теплопушку в помещении, где находятся дети или домашние животные.

На нашем сайте есть блок статей, посвященных изготовлению тепловых пушек на разных видах топлива, советуем ознакомиться:

Тепловая газовая пушка своими руками: пошаговая инструкция по сборке
Тепловая пушка на отработанном масле своими руками: поэтапная инструкция по изготовлению
Электрическая тепловая пушка своими руками: плюсы и минусы самоделки + руководство по сборке

Этапы изготовления тепловой пушки на дизтопливе своими руками

Рассмотрим способ изготовления дизельной теплопушки своими руками первого типа, то есть с прямым нагревом воздуха. Итак, для сборки необходимо подготовить следующие материалы:

Бак или емкость для горения топлива.
Трубная конструкция для изготовления внешнего корпуса. Рекомендуется использовать огнестойкий металл.
Трубы для камеры сгорания. Используем любой тугоплавкий материал.
Топливная форсунка.
Компрессор или насос.

LiveJournal
Blogger

Тепловая пушка дает огромное количество тепла Этапы изготовления:

В подготовленный заранее трубный корпус устройства вставляется вентилятор.
Устанавливается бак для топлива рядом с корпусом пушки. С расстоянием между ними в два-три сантиметра. Для большей уверенности баку можно добавить слой теплоизоляции.
Камеру сгорания, изготовленную из трубы в два раза меньше размера, устанавливают по внутрь корпуса.
Теперь устанавливаем форсунку для топлива в камеру сгорания и соединяем их трубкой из металла.

Насос соединяем с топливным баком и форсункой.
Непосредственно перед камерой сгорания монтируем защитно-отражающий экран.

Теперь, проверив соединения и каждый составной элемент горелки на дизтопливе, можно приступать к эксплуатации тепловой пушки.

Как работает такая установка

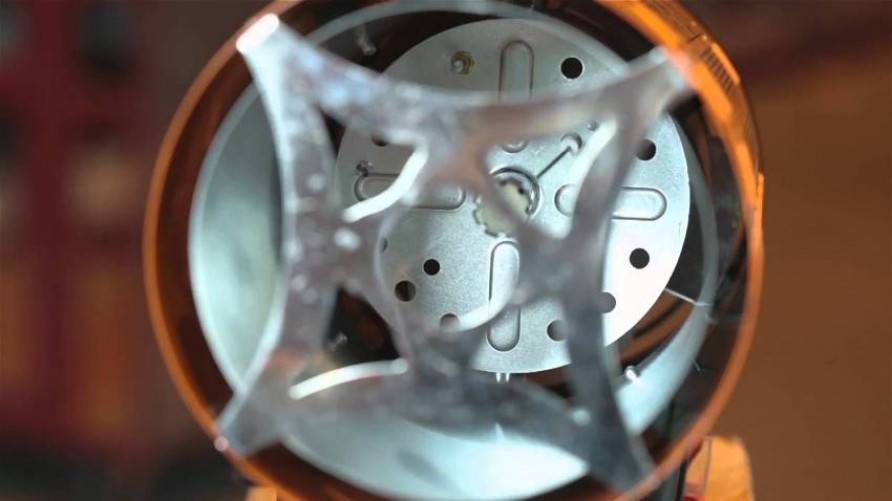

Устройство газовой тепловой пушки очень простое. Вся она состоит из баллона с газом, редуктора, обеспечивающего равномерную подачу газа, горелки, вентилятора и корпуса.

Принципиально, ничего сложного там нет. Газ подается на горелку, вентилятор прогоняет сквозь теплообменник или пламя воздух, и он нагревается. Конечно, это лишь схематичное представление о ее работе, но принцип понять можно.

Чтобы облегчить понимание принципа работы таких устройств, можно взглянуть на картинку – схему, с изображением такой тепловой пушки в разрезе.

Принципиально все просто, но чтобы сделать подобную установку необходимо иметь практические навыки изготовления подобных вещей и немалые познания в этой теме.

Поэтому, делать нечто подобное собственными руками обычно не рекомендуется. При даже небольшом нарушении технологии изготовления, аппарат может стать очень опасным – ведь использоваться будет сжиженный газ, а он взрывоопасен. Так что, делать газовую пушку без опыта в создании таких устройств – далеко не лучшая идея.

Если же все необходимые познания и навыки имеются, то, самодельная газовая пушка поможет решить проблему с отоплением, например дачного сарая или теплицы.

Разновидности дизельных теплопушек

Пушки этого типа также называют жидкотопливными: в качестве горючего для них может употребляться как дизель, так и керосин либо солярка. Категорически запрещается применять для заправки подобных устройств бензин, спирт и другие легковоспламеняющиеся жидкости.

Дизельные тепловые пушки могут быть не только мобильными, но и стационарными. Подобные конструкции имеют выводную трубу, подсоединенную к дымоходу, через который удаляются отходы сгорания

К выбору горючего нужно подходить очень тщательно, поскольку использование низкокачественного или загрязненного топлива может засорить форсунку и/или фильтр, что потребует вмешательство ремонтников. Дизельные пушки отличаются высокой мощностью, высоким коэффициентом полезного действия, а также компактными размерами, благодаря чему подобные агрегаты достаточно мобильны.

Все агрегаты, функционирующие на экономичном дизтопливе, можно разделить на две разновидности: с прямым и косвенным нагревом.

В основу аппаратов с прямым нагревом положен элементарный принцип работы: внутри корпуса устроена горелка, через пламя которой проходит воздух, нагнетаемый вентилятором. В результате он нагревается, а затем вырывается наружу, отдавая тепло в окружающую среду.

Дизельную теплопушку с открытым нагревом нельзя применять для отопления жилых помещений, поскольку ее конструкция не предусматривает трубы для выхлопов. В результате отработанные вещества, включая угарный газ, попадают в комнату, что может привести к отравлению находящихся в ней людей

Подобные устройства отличаются высокой мощностью 200-250 кВт и практически 100-процентным КПД. Они недороги, легки в монтаже, однако имеют важный недостаток: в наружное пространство попадает не только согретый воздушный поток, но и продукты сгорания: сажа, дым, гарь.

Даже хорошая вентиляция не сможет полностью избавить воздух от неприятного запаха и мельчайших частиц,а при ее полном отсутствии находящиеся в помещении живые существа могут получить сильное отравление.

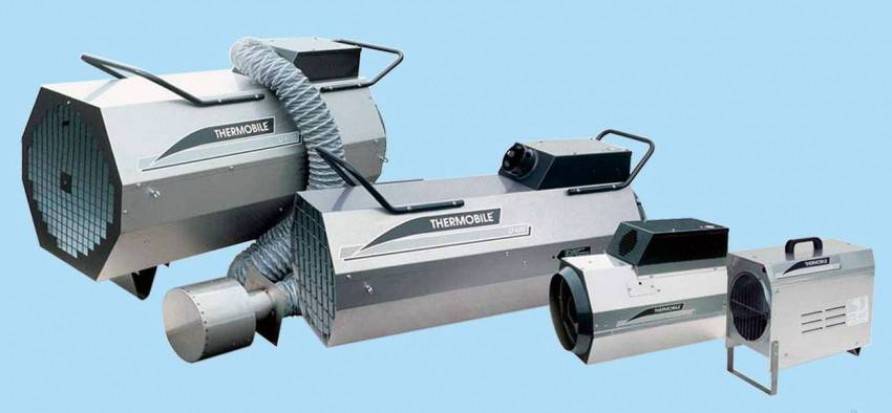

Устройство с непрямым обогревом намного сложнее. В подобных моделях воздух нагревается опосредованно, через специальную камеру – теплообменник, где и происходит отдача тепла воздушному потоку.

Дизельные теплопушки с косвенным нагревом имеют большую стоимость и меньший КПД по сравнению с аналогичными изделиями с прямым источником тепла. Однако они находят широкое применение благодаря лучшим показателям экологичности и безопасности

В таких агрегатах нагретые выхлопные газы вместе с теплом попадают в теплообменник, откуда они выводятся в дымовой канал, к которому подсоединяется специальная труба. При ее помощи продукты сгорания выводятся из замкнутого пространства наружу, обеспечивая в отапливаемом помещении свежий воздух.

Достоинства теплопушек непрямого нагрева

Особым вниманием потребителей, в первую очередь владельцев гаражей, пользуются теплопушки с непрямым нагревом. Модели дизельных тепловых пушек, имеющие большую мощность, могут обладать крупными габаритами

Их применяют для обогрева обширных помещений: складов, заводских цехов

Модели дизельных тепловых пушек, имеющие большую мощность, могут обладать крупными габаритами. Их применяют для обогрева обширных помещений: складов, заводских цехов

К числу преимуществ подобных моделей относятся:

Мобильность. Хотя габариты и вес подобных устройств несколько больше, нежели аналогов с открытым обогревом, они имеют все же достаточно компактный размер, что позволяет транспортировать их по помещению в пределах длины соединительного элемента и дымохода.
Большая мощность. Хотя этот показатель выше у приборов с прямым обогревом, мощности непрямых дизельных пушек хватает, чтобы за короткое время обогреть большое пространство.
Надежность. Подобные аппараты имеют продуманную конструкцию, что сводит до минимума риск возникновения пожара, а также повышает долговечность пушек.
Во многих заводских моделях предусмотрена специальная система защиты, которая автоматически отключает пушку сразу же после того, как температура в помещении достигнет заданного показателя.
В продукции, выпускающейся на фабрике, предусмотрены теплоизоляционные прокладки, препятствующие нагреванию корпуса, что снижает риск ожогов у пользователя.
На некоторых моделях предусмотрены баки больших объемов, что позволяет пользоваться ими в течение долгого времени, не задумываясь о горючем.

Недостатком же подобных конструкций можно посчитать высокий уровень шума, особенно у агрегатов большой мощности.

Как изготовить газовую тепловую пушку своими руками

В большинстве случаев тепловая пушка используется мастерами в качестве обогревательного прибора для гаража. Поэтому целесообразнее будет изготовить конструкцию непрямого нагрева, которая подключается к дымоходной системе и позволяет находиться в помещении во время ее эксплуатации.

Для изготовления пушки потребуется:

две трубы длиной 1 м и диаметром 18 см (корпус) и 8 см (камера сгорания);
труба диаметром 8 см и длиной 30 см (выходной патрубок);
вентилятор осевого типа с круглым фланцем;
горелка газовая, укомплектованная пьезоэлементом.

Конструкция газовой пушки довольно простая, поэтому изготовить устройство не составит большого труда любому

Технология сборки газовой пушки своими руками

Перед тем, как заняться сборкой пушки, нужно позаботиться о наличии схемы. Она будет служить ориентиром в процессе работы. Для начала нужно взять трубу с большим размером диаметра и выполнить пару отверстий. Размер одного из них – 8 см. К этому отверстию будет крепиться выходной патрубок для нагретого воздуха. Размер второго – 1 см. Это отверстие будет использоваться для фиксации газового шланга. Из трубы диаметром 8 см нужно изготовить камеру сгорания.

Полезный совет! Чтобы камера сгорания жестко держалась в центральной части корпуса желательно использовать пластины, которые привариваются к трубе.

Далее подготавливается заглушка. Ее можно вырезать из металлического листа. Этот элемент должен перекрывать зазор между корпусной частью и камерой сгорания

При этом очень важно не перекрыть доступ, чтобы была возможность подключить конструкцию к дымоходу

Схема тепловой газовой пушки

На следующем этапе все элементы газовой пушки собираются воедино. Для этого потребуется сварочный аппарат и навыки обращения с ним. Камера сгорания вместе с ребрами жесткости приваривается внутри большой трубы. С наружной части фиксируется патрубок и заглушка. Через этот элемент нагретый воздух будет поступать в комнату. Остается установить газовую горелку и вентилятор. Все элементы должны быть прочно закреплены.

Процесс сборки конструкции с прямым нагревом значительно проще. Такая пушка состоит из трубы, на одном из концов которой закреплен вентилятор и горелка. Продукты горения и потоки горячего воздуха в этом случае будут выходить с противоположной стороны.

Правила безопасной эксплуатации тепловой пушки

Тепловая пушка, работающая на газу, очень проста в использовании. Если придерживаться правил ее эксплуатации, этот прибор не будет представлять никакой опасности для жизни или здоровья человека.

Благодаря многоступенчатой системе безопасности газовые тепловые пушки абсолютно надежны и просты в эксплуатации

Правила безопасной эксплуатации:

Не допускается сушка обуви и одежды на корпусе прибора, а также любые действия, в ходе которых может быть перекрыт воздуховод или воздухосборник.
Корпус устройства и вентилятор необходимо защищать от попадания влаги.
Обязательно нужно использовать проводку, мощность которой соответствует техническим параметрам пушки.
Не следует эксплуатировать прибор в грязном помещении, где наблюдается высокая концентрация пыли.
В помещении, где используется пушка, нужно организовать хорошую вентиляцию.
Не допускается ставить поблизости от газовой пушки опасные и легковоспламеняющиеся вещества.
Место, где газовый шланг фиксируется к баллону с топливом, обязательно нужно проверять на герметичность. Не допускается наличие утечек.

Газ гораздо тяжелее воздуха, поэтому он может скапливаться в нижней части комнаты, создавая взрывоопасную ситуацию. По этой причине запрещено использовать пушку в помещениях, которые находятся ниже уровня земли.

Для безопасного использования газовой пушки большую роль играет качество, сочетание технических и эргономических свойств

Почему именно электрическая

Изготовить можно как газовую, так и любую, работающую на жидком топливе, например – дизельную установку для обогрева, но сделать это качественно, и при этом, получить достаточную мощность, получится далеко не у каждого, особенно, с учетом всех правил по технике безопасности.

Если попытаться собрать газовую установку, то очень велик риск взрыва или пожара. То же самое, можно сказать и про дизельные пушки. К тому же, потребуется постоянно думать о заправке агрегата и контролировать их использование, и соответствие нормам пожарной безопасности.

Да и процесс изготовления, например, пушки, нагревающей поток горением газа, потребует, как минимум довольно серьезных навыков в сборке подобных агрегатов.

В пушках, работающих от сети, нет открытого пламени, не используется горючее топливо, а риск возникновения пожара минимален. Если и есть возможность неполадок, то все они будут связаны с электрической частью, поэтому знать все про электротехнику — необходимое условие для самостоятельной сборки.

Электрические модели собрать гораздо проще, но это не означает, что можно обойтись без специфических навыков и опыта в сборке таких конструкций. Помимо того, что для сборки необходимо уметь обращаться со множеством инструментов, нужно иметь достаточный опыт, или работать под руководством человека, имеющего такие навыки.

Если нет опыта в сооружении таких установок и знаний, связанных с электротехникой нет, то даже браться за постройку подобного агрегата нельзя!

Важные детали, правила безопасности

Самодельные электропушки намного опаснее фабричных, ведь в процессе их сборки не всегда удаётся учесть все нюансы. Основными правилами техники безопасности при обогреве такими устройствами являются:

Никогда не оставляйте работающий прибор без присмотра, даже если он оборудован устройствами защитного отключения и кажется совершенно безопасным.
Не оставляйте дизельные или газовые теплопушки включёнными на ночь в жилом доме, не рискуйте жизнями людей и сохранностью имущества.
Для тепловых пушек на дровах, дизельном топливе или газе обязательно оборудуйте хорошую вытяжку и тщательно следите за её исправностью, своевременно очищайте от копоти и продуктов горения.
Баки с топливом и газовые баллоны не должны находиться по-близости от работающей пушки, во избежании пожара.
Открытое пламя должно быть прикрыто защитным экраном, чтобы угольки или брызги горящего ДТ на попали в помещение.

Наиболее частые неполадки в работе оборудования

Сломаться может любая техника, даже самая дорогая, качественная и надежная. Неисправное газовое оборудование опасно, поэтому следует дважды в год проводить профилактическое обслуживание, а если необходимо – мелкий ремонт.

В случае сложных поломок не стоит проводить диагностику и чинить прибор самостоятельно. Этой работой должны заниматься специалисты сервисного центра

Рассмотрим причины неисправностей в работе оборудования:

Сбои в работе кнопки подачи газа. Если газ поступает, пока давят на кнопку, но пропадает при ее отпускании, то возможны проблемы с датчиком безопасности.
Газ не воспламеняется. Это бывает в случае поломки пьезоэлемента. Его следует отрегулировать или заменить. Если тепловая пушка нужна срочно, можно поджечь газ с помощью кухонной зажигалки с длинной ручкой.
При работе вентилятора не поступает газ. Проблема нередко возникает при поломке электромагнитного клапана.
Невозможно отрегулировать подачу газа. Так случается при засорении газовой магистрали.
Появился запах газа. Причина проблемы может крыться в засорении или неполадках газопровода. Следует отключить тепловую пушку и обратиться в сервисный центр.

Правила ухода и эксплуатации

Кажущаяся простота изготовления конструкции может являться причиной многих ошибок. Поэтому владельцу любой тепловой пушки необходимо придерживаться определенных рекомендаций:

Патрубок для вывода продуктов горения обязан находиться минимум в 2 м от легковоспламеняющихся предметов.
Запрещается использовать обогреватель при наичии в воздухе бензиновых паров. Также недопустима высокая влажность.
Если оборудование имеет воздушные фильтры, то их необходимо заменять либо промывать с мылом через каждые 700 часов эксплуатации.
Между выключением и дальнейшим включением устройства необходимо выдерживать паузу не менее 5 минут.
Вентилятор необходимо чистить во время начала и завершения отопительного сезона.
Топливные фильтры дизельных пушек необходимо очищать каждые 4 месяца эксплуатации.
При хранении оборудование необходимо накрыть полиэтиленом либо плотной тканью, чтобы устройство не покрывалось пылью.
Обеспечить ручное охлаждение: потушить горелку, а вентилятор выключить тогда, когда все оборудование полностью остынет.
Чтобы не допустить утечки горючего, теплопушку необходимо устанавливать только на устойчивой и ровной поверхности.
Теплопушки можно заправлять лишь в полностью остывшем состоянии.
Запрещается загораживать включенное устройство, тем более отверстия для подачи и выхода воздуха. Также запрещено класть на включенное оборудование вещи для сушки.
Около теплопушки и других устройств можно хранить лишь дневной запас горючего. Основной запас обязан храниться в специальном помещении.

Эффективность тепловых пушек уже давно доказана их практическим применением: если необходимо что-то просушить или обогреть помещение — лучшего варианта не найти. Причем конструкция этого оборудования очень простая, что дает возможность самостоятельно изготовить этот обогреватель. Устройства являются очень мощными, потому при их применении нужно быть очень внимательными.

Выбор заводского обогревателя

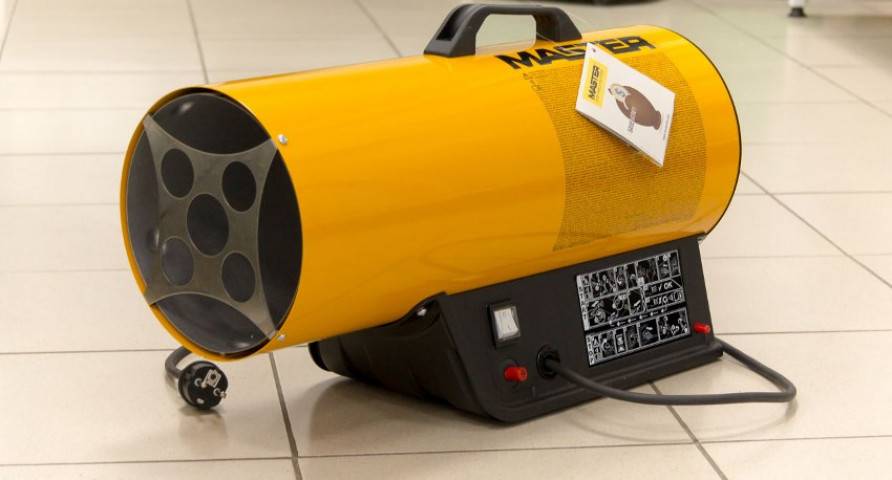

Газовую пушку можно не собирать, а приобрести. Для начала стоит определиться с типом обогревателя, они бывают непрямого и прямого действия. Первый тип оснащается замкнутой горелкой. Продукты сгорания поступают в теплообменник, нагревают воздух и выходят за пределы помещения по специальному шлангу.

Обогреватель прямого действия изготавливается с открытой горелкой. Это значит, что горячий воздух выходит одновременно с продуктами сгорания. Такая пушка способна быстро прогреть воздух до 300-400°C, но её можно использовать только под открытым небом.

В линейке газовых пушек непрямого действия представлены инфракрасные. ИК-пушка отличается тем, что в ней есть специальная пластина. Нагреваясь, она испускает инфракрасные лучи, направленные на все поверхности в помещении. Стены, пол и потолок нагреваются и отдают тепло воздуху. Такие устройства стоят дорого, но они очень эффективны.

При выборе данного аппарата стоит учитывать множество факторов, например, есть ли термостат или нет

При выборе стоит учитывать ряд технических характеристик и дополнительных опций, включая такие, как:

габариты;
вес;
объём топливного бака;
расход газа;
угол охвата;
наличие термостата;
диапазон рабочих температур;
наличие автоматического поджигателя;
уровень безопасности;
наличие системы защиты;
оснащённость пультом управления;
тип системы поддержания температуры.

Газовая пушка , отопление гаража:

Как выбрать тепловую пушку:

Изделия такого класса используются как постоянные или временные источники обогревания — все зависит от состояния тепловой изоляции помещения. На практике это обыкновенный тепловентилятор, только обладающий большой степенью эффективности и уникальным функционалом. Тепловые пушки на природном газе применяют для качественного и экономичного обогревания оранжерей, теплиц, где выращиваются цветы и овощи: во время работы они не выделяют продукты горения, в отличие от пушек, работающих на солярке, а также более экономичные, чем электрические аналоги.

Конструкция на дизельном топливе

На участках, где невозможен доступ к электропитанию либо ограничен, оптимально изготовить дизельную тепловую пушку своими руками. Это оборудование самостоятельно сделать немного сложней, в отличие от электрического аналога, так как нужно будет изготовить два корпуса и использовать сварку. Для обогрева помещения размером приблизительно 700 м² потребуется около 15 литров горючего.

Принцип работы

Нижний элемент в этой конструкции — бак для дизтоплива. Сверху устанавливают непосредственно пушку, в которой находятся вентилятор и камера сгорания. Горючее попадает в камеру, а вентилятор передает прогретый воздух. Для розжига и передачи горючего будут необходимы топливный насос, соединительный шланг, форсунка и фильтр. К вентилятору подключается электрический двигатель.

Читать подробнее: дизельные тепловые пушки для обогрева.

Камера сгорания устанавливается в центре в верхней части корпуса. Это железный цилиндр диаметром приблизительно в 2 раза меньше относительно диаметра корпуса. Продукты горения топлива выводятся из камеры с помощью вертикально установленной трубы.

Особенности сборки

Нижняя часть обязана располагаться на расстоянии не меньше 20 см от верхнего корпуса. Чтобы емкость для топлива чрезмерно не нагревалась, ее необходимо сделать из материала с небольшой теплопроводностью. Можно выбрать и обычный металлический резервуар, который необходимо накрыть теплоизоляционным слоем.

Верхнюю часть надо изготовить из толстого металла. Подойдет отрезок металлической трубы. В корпусе нужно разместить:

вентилятор с электрическим двигателем;
форсунку с топливным насосом;
камеру сгорания с трубой для вывода продуктов горения.

После крепят топливный насос, а к баку подводят металлическую трубу, с помощью которой горючее подается вначале на топливный фильтр, а после на форсунку. По краям верхнего корпуса устанавливают защитные сетки. Про электропитание для работы вентилятора надо подумать предварительно. Если доступ к электросети ограничен, можно использовать аккумуляторную батарею.

Во время эксплуатации дизельного обогревателя необходимо соблюдать технику безопасности. Даже на расстоянии одного метра горячий воздушный поток может достигать 450 градусов. Не советуют применять это устройство в закрытых пространствах, так как продукты горения дизтоплива представляют опасность для человека.

Кроме обогревателей, которые работают на дизтопливе, для пушек применяют и иные горючие материалы, к примеру, машинное масло.

Несколько важных советов по сборке и эксплуатации

Правила для безопасной работы самодельной пушки практически не отличаются от эксплуатации других электроприборов: нужно избегать опрокидывания устройства и проникновения внутрь него влаги, не прикасаться к нагретому корпусу и не оставлять агрегат работать без присмотра.

Из важных особенностей – перед выключением нужно сначала остановить работу ТЭНа, дать несколько минут вентилятору поработать вхолостую и только затем вытягивать вилку из электросети.

Самодельные теплопушки без терморегуляторов не предназначены для длительной работы – они могут вызвать замыкание в сети или воспламениться от раскаленной спирали, кроме того, электроприборы сильно пересушивают воздух, поэтому помещение рекомендуется почаще проветривать

Советы по сборке самоделок:

Корпус для любого вида электрической пушки лучше всего сделать из металла с толщиной стенок не менее 1 мм или асбестоцемента. Хотя можно купить и подходящую по размерам емкость из термопластмассы, но такой «кожух» может выделать неприятные запахи при нагреве, да и потребует строгого контроля над температурой спирали.
Раздражающий шум от работы крыльчатки можно уменьшить, если использовать для конструкции сравнительно тихие автомобильные вентиляторы.
Чтобы горячая поверхность корпуса не стала причиной пожара, его можно установить на раму из арматуры, подставку из асбестоцемента или нанести теплопоглощающее покрытие.
Электропитание вентилятора и ТЭНа всегда осуществляется раздельно.
Проследите за качеством изоляции всех проводов, выступающих за пределы корпуса пушки.

Заземление металлического корпуса прибора поможет избежать случайного поражения током.

И последний совет – если ваши познания в электрике на уровне новичка-любителя, то прежде чем подключать самодельный аппарат к сети, проконсультируйтесь с мастером, который профессиональным взглядом оценит работоспособность и безопасность вашего творения.

С критериями выбора электрического тепловентилятора заводского производства ознакомит следующая статья. Если сомневаетесь в собственных способностях или у вас нет времени на сборку самоделки, прочитайте рекомендуемый нами материал.

Особенности газовых теплопушек

Газовые пушки часто применяются не только в промышленности, но и в быту, например, для обогрева дачных домиков либо гаражей. Подобные устройства уступают электрическим по мобильности, но являются более экономичными. К тому же у подобных приборов достаточно высокая мощность, показатель которой может достигать 140 кВт.

Обогреватели могут работать на природном либо сжиженном газе, однако им также необходим доступ к электросетям, поскольку функционирование вентилятора, термостата и других составных частей без электричества невозможно.

Для работы газовых теплопушек могут использоваться различные модификации природного газа:

голубое топливо, проходящее по магистралям;
бутан или пропан в специализированных баллонах.

Модели большой мощностью могут подсоединяться к газовому трубопроводу специальным шлангом, что обеспечивает их непрерывную работу. Следует учесть, что подобные агрегаты обычно бывают стационарными, поскольку их передвижение несколько затруднено.

На баллонном топливе функционируют компактные мобильные приборы. В некоторых случаях пушка подсоединяется шлангом к крупному баллону, который стоит неподвижно. В других – небольшой резервуар с газом является элементом конструкции агрегата.

Для работы переносных газовых устройств (сделанных самостоятельно или в заводских условиях) используется газ в баллонах разного типа

Во многих современных моделях газовых теплопушек предусматриваются добавочные функции, например, защита корпуса от перегрева, автоматическое отключение устройства, контроль за пламенем.

Дополнительная информация об устройстве и различных модификациях газовых пушек приведена в этой статье.
