Сифон для стиральной машины: для чего нужен, как выглядит устройство

Сифон: назначение и принцип работы

Сифон — сантехническое изделие, часть системы для отвода сточных вод в канализацию. Обеспечивает изоляцию от проникновения неприятных запахов и газов из канализации в квартиру. Конструктивно может выполняться в виде трубы изогнутой формы U- или S-образно располагаясь в горизонтальной плоскости.

За счет перепада высот и согласно принципа сообщающихся сосудов обеспечивается удержание определенного количества жидкости и твёрдых тяжелых частиц.

Схема сифона

Виды сифонов

По виду условно можно разделить сифоны на:

• Внутренние — монтируются в тумбочке под мойкой или под раковиной.
• Наружные — обычно имеют декоративную отделку и могут не прикрываться так, как их внешний вид не испортит интерьер помещения.
• Совмещенные — когда основная часть сифона монтируется в нише в стене или элементах мебели, а наружу выводится только часть для подключения сливного шланга от стиральной машины.

Также различают сифоны и по материалу:

Пластиковые модели сейчас наиболее распространены.

Плюсы:

• легки и удобны в монтаже;
• их резиновые уплотнители не дают воде протекать;
• пластиковые резьбы легко затягиваются от руки и практически не закисают.

Недостатком является то, что со временем они могут растрескиваться и при очередной чистке вы можете просто не собрать сифон обратно.

Металлические сифоны часто изготавливают из латуни или других металлов.

Плюсы:

• они долговечны;
• при правильном монтаже и обслуживании — это практически вечная деталь канализации.

Недостатки:

• они больше весят;
• при отсутствии слесарных навыков есть риск перетянуть резьбу при затяжке или неправильно обеспечить герметизацию;
• при неправильном монтаже возможно его дальнейшее окисление и заклинивание. В результате вы не сможете его разобрать без повреждений;
• существенно более высокая стоимость, чем у пластиковых моделей.

Для чего нужен обратный клапан

Отдельные варианты сифонов оснащаются обратным клапаном. Это простое устройство представляет собой поплавок, расположенный на поворотном соединении двух труб, смысл заключается в том, что, когда вода поступает из водоприемника (стиральной машины, мойки, унитаза и прочего) в канализацию клапан открывается и вода уходит в канализацию. Если по какой-то причине вода из канализации течет в обратном направлении, то есть в квартиру, клапан закрывается и не даёт ей ходу.

Это и есть его основное предназначение. Особенно актуальна такая проблема для жителей нижних этажей многоквартирных домов — если засорится канализация к ним потекут сточные воды от всех жителей вышестоящих квартир.

Советы по выбору сифона для стиральной машины

Выбор сифона для стиральной машины зависит от её расположения. Если у вас стиральная машина стоит отдельно, например, в ванной комнате или на кухне вдали от мойки, то уместно использовать встраиваемые сифоны. В таком случае трубопроводы или их часть прокладывают в стене или за облицовочными материалами, что актуально при отделке стен вагонкой, пластиком или гипсокартоном.

Совет! Если у вас нет возможности переделать коммуникации и подключить стиральную машину стационарно, то обратите внимание, что в комплекте со стиральной машиной есть специальный держатель для сливного шланга. Он нужен чтобы закрепить её на раковине, ванной или унитазе, а её конструкция обеспечивает перегиб шланга имитируя сифон

Также с помощью этой детали можно ввести и закрепить шланг в канализационной трубе.

Если стены из бетона и отделаны кафелем или обоями тогда разумнее прокладывать коммуникации наружным способом. В этом случае самым практичным решением будет установка сифона для раковины с отводом для подключения стиральной машины. Так вы получите водоприемник с минимальными переделками канализационного трубопровода, а значит это и самый дешевый вариант.

Установка встраиваемого сифона в бетонные стены трудозатратна и не рекомендуется, потому что в соответствии со строительными нормативами — все коммуникации должны быть доступны для обслуживания. В противном случае вам будет сложно устранить протечку труб — придется разбивать лицевую часть стены.

Но если стиральная машина удалена от точек для слива воды — придется либо прокладывать канализационную ПВХ-трубу возле плинтуса или внутри стены

В случае, когда стиральная машинка расположена на кухне в непосредственной близости с мойкой — в сливную трубу устанавливают У-образный тройник, в современных водопроводах из ПВХ это делается легко — все повороты, тройники и муфты просто стыкуются между собой и удерживаются на резинках. Тогда слив стиральной машины подключают к канализации, на конец трубы надевают резиновую уплотнительную манжету, она предотвращает протечки воды и проникновение неприятных запахов.

Важные моменты, которые необходимо знать перед покупкой

Для организации эффективного процесса стирки можно использовать любой вид сифонов. Главное учитывать удобство при монтаже, использовании и эстетические качества. Поэтому, если стиральная машина расположена вдалеке от сифона, а вопрос в экономии места не стоит, то можно купить любую его разновидность.

Она идеально подходит, когда сливная арматура будет прикрыта от взглядов чем-либо — ванной, раковиной, дверью, мебелью, любым другим предметом. Если формы сифона «режут глаз», не добавляют помещению эстетичности, к тому же нет возможности спрятать его, тогда необходимо приобрести встраиваемое изделие.

Такое решение позволит поставить стиральную машинку вплотную к любой нужной владельцу стене, скрыть сливную арматуру. Этот вариант существенно улучшит вид помещения.

Предлагаем ознакомиться Как удалить пятна на шерсти

Совмещенный сифон является наиболее универсальным решением, так как позволяет подключить к канализационной трубе любое количество сливных шлангов

Если потенциальный покупатель планирует осуществлять слив загрязненных вод одновременно с 2-3 видов оборудования, тогда оптимальным решением будет покупка совмещенного сифона, имеющего нужное количество штуцеров для подключения шлангов слива.

При отсутствии в конструкции стиральной машины обратного клапана не стоит экономить средства на его покупку. Регулярно пользу от него владелец получать не будет, но в критичной ситуации это изделие спасет от существенных неприятностей и убытков.

Кроме того, не нужно экономить на качестве самого сифона, его комплектующих. Так как их срок службы всегда относительно не продолжительный, а бюджетные варианты сохраняют работоспособность еще более короткий отрезок времени.

Обязательно изначально определитесь, каким способом будет осуществляться установка писсуара, какой способ крепления для вас предпочтительнее, как будут отводиться сточные воды и какие дополнительные опции вам нужны. Возможно, вы предпочтете модель, имеющую автоматический слив или устройство с увеличенной пропускной способностью.

Стоит добавить, что в продаже сегодня можно встретить и устройства, в которых слива нет. Здесь используется специальный абсорбент или встроенная мембрана, препятствующая возникновению неприятных запахов в помещении, которая также не дает проникать неприятным ароматам внутрь помещения из канализации.

Ориентиры выбора устройства

Выбрать сливную арматуру сложно только из-за малой осведомленности потенциальных покупателей с такой разновидностью оборудования. Но поправить это несложно, так как существует всего несколько его видов, что существенно упрощает задачу.

С типовыми видами сифонов, применяемых при подключении стиралок, ознакомит ролик:

К ним относятся следующие сифоны:

Поскольку каждый из видов имеет свои преимущества и недочеты, то заинтересованному человеку стоит ознакомиться с ними подробней. Это поможет сберечь время, деньги при покупке.

Недорогие и крайне неказистые

Обычно наружные сифоны используются, если стиральную машину и ближайшую канализационную трубу разделяет довольно большое расстояние. Что дает возможность выполнить установку в удобном месте и использовать для этой цели конструктивно простые изделия, не отличающиеся компактностью, другими техническими изысками.

К недостаткам относится то, что наружные сифоны не дают возможности устанавливать имеющиеся стиральные машинки вплотную к нужным человеку стенам. Поэтому в ряде случаев недостаточная компактность также может считаться минусом.

Удобные и недешевые модели

Особенностью всех внутренних сифонов являются небольшие габариты и то, что их монтируют внутрь стены, для чего делается специальные выемки. Перечисленное позволяет устанавливать стиральные машины впритык к любой стене помещения.

Вдобавок, внутренние сифоны отличаются высокими эстетическими качествами. Их корпус утоплен в заранее сделанную полость, а внешняя часть закрывается декоративной панелью, которая может быть металлической, пластиковой. Поэтому из всей конструкции может быть виден только изогнутый под 90 °C компактный штуцер.

Недостатками внутренних сифонов является относительно сложная установка и немалая, в сравнении с другими видами, ее стоимость. Кроме того, их гораздо сложнее демонтировать, что вызывает некоторые неудобства при необходимости выполнить чистку.

Универсальный совмещенный вариант

Визуально совмещенные сифоны не отличаются от обычных за исключением всего одного момента. Это наличие в конструкции нескольких штуцеров, предназначенного для одновременного подключения сливных шлангов, принадлежащих различным объектам.

Такое изделие отличается универсальностью, поэтому используется для одновременного отвода загрязненной воды от стиральных машин, умывальников, кухонных моек, посудомоечных машин.

Как установить совмещенный сифон описано в следующем ролике, и еще в нем указаны преимущества и недостатки такого способа подключения к канализации:

Отличия по размеру и форме

Для удобства в использовании вся современная сливная арматура отличается формой и размерами. Это делается для обеспечения нужной производительности, эффективности, предотвращения засорения, легкости установки, придания достаточных эстетических качеств, решения других вопросов.

Поэтому если потенциальному покупателю при монтаже стиральной машины необходимо сэкономить место, то следует обратить внимание на плоские сифоны. Они имеют максимально компактные габариты

В результате позволяют легко разместить приобретенную стиральную машину под действующей раковиной умывальника. Что является эффективным решением, особенно в небольших ванных комнатах. Такой вид установки может стать интересным дизайнерским решением, если человек выберет сочетающийся бытовой прибор и раковину.

Нюансы монтажа

Установка умывальника прямо над бытовым прибором — хлопотное дело. Он может опираться на мойку или особую столешницу, которая вмонтирована в стену особыми креплениями. Для выбора подходящего сифона и последующей его установки, необходимо узнать предположительное размещение машинки относительно умывальника.

Машинка располагается точно под умывальником

Смело устанавливайте сифон плоского типа или устройство, устанавливаемое внутрь стены. Подключите пластмассовый сифон к сливной системе умывальника. К одному отводящему клапану подсоедините ребристый шланг, другая сторона которого уже должна быть заправлена в водоотводящую трубу. Второй отвод соедините со сливным шлангом стиральной машины. Обязательно закрепите его хомутом для надежности.

Предполагаемое расположение справа или слева

В этом случае можно применить сифон любого типа. Главное, чтобы у него имелся отвод под машинку автомат. Стоит заметить, что в этом случае пространство под раковиной не получится закрыть декоративной панелью. Сифон в этом случае может не вписаться в интерьер помещения. Помочь в этой ситуации может встраиваемая в стену модель.

Машинка установлена в особую столешницу

Наиболее предпочтительный вариант, так как в этом случае под раковиной имеется достаточно места, чтобы установить сифон любой модели. Можете смело выбирать устройство, вписывающееся в дизайн комнаты. Но помните, в такой конфигурации стиральная машина стоит довольно далеко от раковины. Длина шланга, предоставленного в комплекте, может быть недостаточной для успешного подсоединения к сифону. Скорее всего, вам придется приобрести дополнительный шланг и заменить им штатный.

В заключение хотелось бы отметить, что установка любой из выше описанных моделей не займет много времени. Монтаж сифона не требует особых технических знаний или применения сложных инструментов. Гораздо важнее подобрать подходящую именно для вашей раковины деталь. Внимательно следуйте приведенным советам, и сможете сделать удачный выбор.

Виды клапанов

Классификация:

• Цельные;
• Сегментированные;
• Врезные;
• Пристенные;
• Обратный клапан, устанавливаемый в сифоне под мойкой.

Все устройства предназначены для защиты от эффекта сифона в стиральной машине и предотвращения загрязнения бачка. Сегментированные антисифоны используются при работе с грязной водопроводной водой. Они проще разбираются и чистятся от мусора.

Пристенный обратный клапан стоит дороже и используется, когда водосток размещается на небольшом пространстве между стенами и наружной панелью стиральной машины. Компактные устройства экономят место, выглядят стильно и прекрасно вписываются в интерьер.

Врезной обратный клапан вставляется в слив, проходящий через канализацию. Сначала водосток комплектуется врезкой, потом в нее вставляется изделие.

Сифонные устройства ставятся под мойкой и подходят для любого вида сантехники.

Обратный клапан от сифонного эффекта в новой стиральной машине устанавливается в таких ситуациях:

1. Машина подключается напрямую к водостоку, когда нельзя приподнять место соединения. Обратный клапан устанавливается при низком расположении трубы.
2. Шланг стандартной конфигурации соединяется со стоком умывальника без обратного клапана, поскольку сифонный эффект в таких системах не возникает.

Клапан, защищающий слив стиральной машины, устанавливается самостоятельно при необходимости.

Разновидности конструкций сифонов

Ассортимент сифонов для стиральных машин не слишком разнообразен. Их можно разделить на три вида:

• совмещенные;
• наружные;
• внутренние.

Совмещенные модели предназначены для использования одновременно с несколькими объектами. Чаще всего такой сифон устанавливают под раковиной мойки на кухне или под ванной. Существуют и варианты для более, чем двух объектов, например, для мойки, посудомоечной посуды и стиральной машины.

Для подключения стиральной машины предназначен отдельный патрубок. Если к моменту установки автомата под мойкой установлен обычный сифон, его придется заменить моделью с патрубком.

Если стиральная машина расположена близко к кухонной мойке или ванне, чаще всего для подключения используют совмещенный сифон, который прост в установке и удобен в эксплуатации

Если по каким-то причинам использование совмещенного сифона не представляется возможным (например, машинку и мойку разделяет значительное расстояние и есть возможность подключиться к канализации в более удобном месте), используют наружный сифон, предназначенный только для стиральной машины.

Габариты такого устройства обычно не позволяют поставить машину вплотную к стене.

Встроенный в стену сифон установить несколько сложнее, чем обычную наружную или совмещенную модель, однако он занимает совсем немного места и выглядит вполне привлекательно

Гораздо меньше места занимает встроенная модель, которую можно размещать внутри стены. Наружу выводят лишь короткий патрубок, к которому и прикрепляют сливной шланг. Понадобится сделать полость в стене, чтобы поместить туда устройство, поэтому его сложнее установить, чем наружную модель.

В комплекте с таким сифоном обычно идет декоративный элемент, которым можно закрыть сделанный в стене проем. Если внутренний сифон монтируют в стене, которую предполагается облицевать кафелем, сначала кладут плитку, а затем устанавливают сифон.

Нюансы подключения стиральной машины к сливу

Если квартира находится на верхних этажах, то нужно произвести проверку, чтобы перепад высоты и накопительный бак могли создать нужное давление. На нижних этажах такая проблема полностью отсутствует.

Иногда возникают трудности при подсоединении машины-автомат к сливу из-за её месторасположения.

Существует несколько способов подключения:

• напрямую к ванне;
• к сифону, который находится под раковиной или мойкой;
• к канализационной трубе.

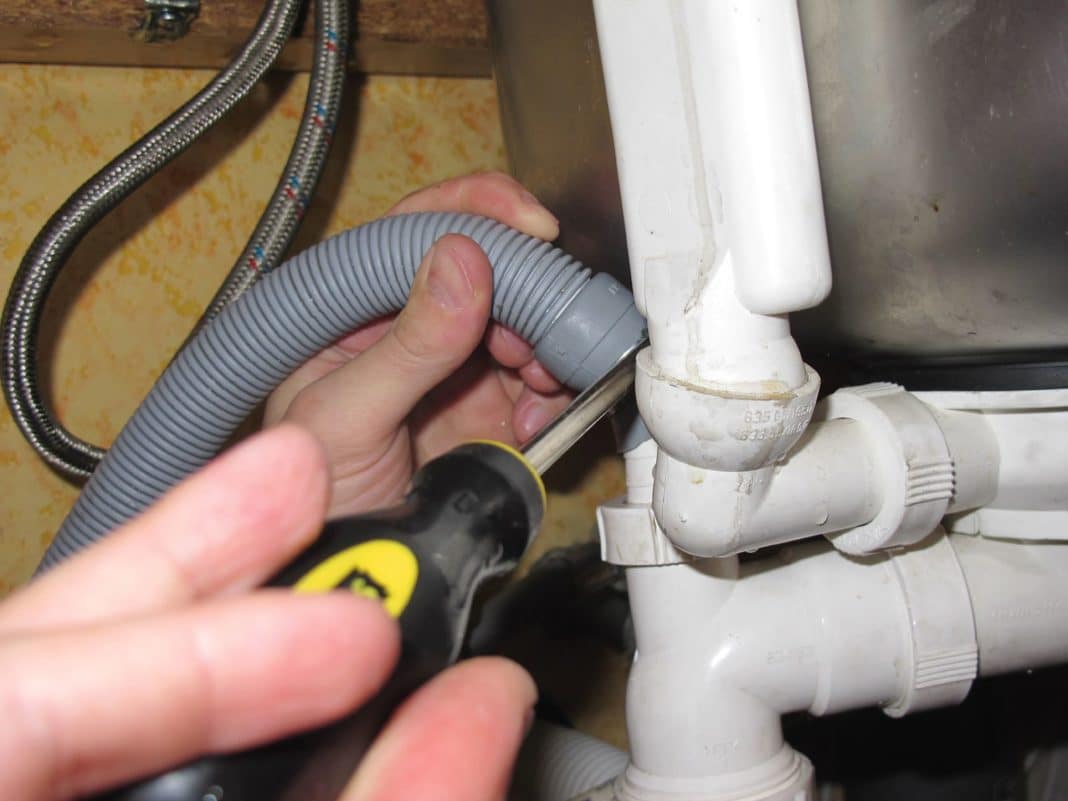

Чтобы подключить сифон для слива машины автомат к мойке, необходимо приобрести модель со специальным патрубком. Для подсоединения к патрубку подводиться шланг от машины и закрепляется уплотнителями.

Последний вариант крепления, который производится к канализационной трубе, является более сложным, но тоже часто используется.

При подсоединении машины автомат к сифону следует обратить внимание на два нюанса:

• Слив необходимо подключать на высоте около 60 см, чтобы уменьшить нагрузку на функционирование насоса.
• Не рекомендуется наращивать шланг для слива, чтобы не создавать дополнительную нагрузку на насосную систему. Если не хватает длины, то можно решить эту проблему использованием дополнительной канализационной трубки, диаметр которой составит всего 3,2 см. Сначала насос будет выталкивать воду по шлангу, а потом она уже произвольно будет течь по дополнительной трубке. Если вы решили удлинить шланг, то обязательно закрепите его на необходимой высоте, а не кидайте на пол, и сделайте нужный угол для хорошего стекания воды.

Виды и конструктивные особенности затворов

На данный момент существует три основных конструктивных вида: трубный, гофрированный и бутылочный, а также их разновидности для решения тех или иных задач. Например, был создан плоский сифон для экономии места под умывальником или ванной, а для отвода воды, использованной в стиральных машинах, появились скрытые/коробчатые сифоны. Сухие затворы созданы для решения проблем в домах, где проживают периодически. Также добавились конструктивные элементы для предохранения ванной, умывальника, мойки от перелива.

Сифон трубный

Существует две модификации трубных устройств: обычные и плоские, применяемые в случае вертикальной ограниченности пространства. Чаще всего используется для умывальных раковин в ванных помещениях, где он обычно находится на виду. Он имеет привлекательный дизайн, изготавливается, как правило, из металла (обычно из латуни с хромированным покрытием), достаточно компактен.

Гидравлический замок образуется в изогнутом колене трубы. Это колено обычно съёмное. Для экстренных случаев часто имеет сливное отверстие. Части этой конструкции обычно неподвижны, но иногда могут иметь некоторую подвижность.

Достоинства:

• простая конструкция,
• доступная цена вследствие простоты изготовления,
• слабо подвержен засорам, имея достаточное проходное сечение,
• прост в установке и обслуживании.

Недостатки:

• мелкий водный затвор,
• необходимость тщательного подбора по месту из-за жёсткости конструкции.

Сифон гофра

Устройство изготовлено из гибкой пластиковой трубки с гофрированными складками. Приёмный патрубок имеет соединительный узел у слива раковины – приёмный компактор, органично переходящий в гофру.

За счет гибкости, обеспечиваемой гофрой, имеет достоинства:

• Конструкция имеет минимум стыков, потому менее подвержена протечкам,
• пластичность даёт возможность создать любую форму, поэтому может быть размещён в суженном пространстве и удобно «дотянуться» до слива.

Существуют и минусы: к такому затвору невозможно подключить шланг для перелива и шланг, отводящий сточную воду от стиральной машинки. Недостатком также является наличие складок, в которых оседает и собирается много грязи и жира. Чтобы очистить гофрированную трубу нужно либо воспользоваться химикатами, либо демонтировать всю трубу.

Сифон бутылочный

Устройства этого типа получили такое название из-за формы их центральной части — колбы, в которой образуется гидравлический затвор, оседает и аккумулируется мелкий мусор.

Конструкция устройства состоит из нескольких отдельных частей, монтируемых на месте и допускающих возможность подключения сливного шланга для умывальника с переливом, или шланга от стиральной машинки. С канализацией соединяется гибкой или жёсткой трубой. К достоинствам относятся: лёгкая сборка и разборка, простота обслуживания. Случайно утерянная мелкая вещь не улетит в канализацию вместе с потоком воды, и может быть обнаружена на дне резервуара. Минус, по сравнению с гофрированным затвором, – более сложный монтаж.

Сифон плоский

Особой разновидностью является сливное устройство, имеющее плоскую конструкцию. Применяется тогда, когда другие типы устройств не подходят для установки по своим габаритам.

Скрытый затвор

Выполнен в виде отлитой в теле сантехнического прибора системы каналов, включая и переливные. Встречается в современных умывальниках. Так конструкторы свели к минимуму число стыковых соединений, которые являются местами потенциальных протечек.

Особенности и правила подключения

Установить сифон для стиральной машинки достаточно просто, здесь не нужно каких-либо инструментов или специфических знаний, достаточно только правильно распланировать месторасположение сантехнических объектов и выбрать подходящее оборудование.

Подключение сифона к стиральной машине имеет свои особенности. В первую очередь необходимо учесть, что в комплекте со стиралкой идет шланг примерно 3 м, реже длина шланга составляет 5 м. Если этой длины недостаточно то шланг можно нарастить, но не более, чем на 3 м. Для соединения желательно использовать полипропиленовую трубу 2 см в диаметре. Тем не менее, короткий шланг лучше не наращивать, а сразу купить более длинный, так как нарощенный  увеличит нагрузку на помпу, отвечающую за слив воды. Это довольно дорогостоящая деталь и ее лучше поберечь.

Лучше всего рассчитать подключение таким образом, чтобы хватило стандартного короткого трехметрового шланга. Применение длинного шланга увеличит нагрузку на сливную помпу, а также сам шланг будет чаще засоряться в местах сгибов и сужений. А это приведет к необходимости частой чистки.

Чтобы подключить стиральную машину к сифону необходимо знать две вещи:

• слив должен быть на высоте не менее 60 см для уменьшения нагрузки на сливной насос;
• желательно не наращивать шланг, по той же причине.

Если всё-таки длины шланга не хватает, то можно применить канализационную трубку, имеющую примерно 3 см в диаметре. Подсоединять сифон для стиралки надо таким образом, чтобы насос проталкивал воду по шлангу, а дальше она бы уже бежала самостоятельно. Удлиненный шланг необходимо закрепить на определенной высоте, бросать его на пол нельзя. Чтобы вода могла стекать самостоятельно без помощи насоса, из шланга формируют угол.

Для подключения к канализации из пластиковых труб существует несколько вариантов:

• стиралка расположена под раковиной. Здесь лучше всего использовать встроенный или же плоский сифон. В данном случае потребуется модель с тремя отверстиями, одно из них будет соединяться с канализацией, еще одно – с раковиной, а третье будет использоваться для подключения гофрированного шланга стиральной машины;
• если машинка находится слева от раковины, под столешницей, то подойдёт сифон с отводом или же встроенный вариант;
• когда стиральная машинка находится далеко от раковины, можно использовать любой вариант сифона для слива. Главное чтобы он выглядел достаточно эстетично. Так как зачастую при таком подключении скрыть от посторонних глаз его не получится. Помимо этого желательно учитывать, чтобы расстояние всё-таки не было слишком большим, ведь тогда придется приобретать специальный длинный шланг и чаще менять сливную помпу стиральной машинки.

В случае, если возникла необходимость подключения пластикового сифона к чугунным трубам, потребуется дополнительно использовать специальные резиновые и пластмассовые переходники для соединения чугуна и пластика между собой. Процесс монтажа будет выглядить следующим образом:

• снять старый сифон, если он был;
• на чугунной трубе закрепить резиновый переходник, что позволит соединить ее с пластиком;
• применить пластмассовый переходник в форме косого тройника с диаметром 5 см;
• затем вставить резиновый переходник и закрепить сливной шланг.

Установка сифона для стиральной машины

В целом установка сифона не такая уж и сложная процедура, независимо от того, понадобится ли его подключать к пластиковым или к чугунным канализационным трубам. Главное заранее запастись всеми необходимыми деталями вроде переходников, гаек и хомутов, а также не забыть положить тряпку или поставить емкость для воды под место работы. Чтобы уменьшить течь в процессе монтажа, можно перекрыть подачу воды в квартиру.

Устройство сифона для раковины

Независимо от конструкции, любой слив работает по принципу сообщающихся сосудов, в нем есть впускной патрубок, в который поступает вода из мойки, расположенный выше, и сливной патрубок, выводящий воду в канализацию, находящийся ниже впускного.

Между ними располагается участок, где постоянно есть вода. Это так называемая водяная пробка, или гидрозатвор, служащий барьером против проникновения запахов из канализации по трубам в жилое помещение.

В этой же части задерживается большая часть попадающих в сток загрязнений, бытовых отходов, их можно удалить при прочистке слива, это значительно проще, чем прочищать канализацию. В трубных моделях гидрозатвор располагается в изгибе трубы, в бутылочных — в стакане, под погруженной трубой и вокруг нее под нижней диагональной перегородкой.

Пока из мойки вытекает вода, в сливе создается давление, и вода вытесняется в канализацию. Когда вся вода из мойки вытекла, а кран закрыт, давление стабилизируется, вода не может самостоятельно преодолеть изгиб или покинуть пределы колбы и остается в нижней точке, формируя гидрозатвор.

В плоских сливах, а также гофрированных с небольшим изгибом трубы объем водяной пробки минимальный, если мойка длительное время не используется (хозяева в отъезде), эта вода может полностью испариться и исчезнет преграда для запахов.

Современные сантехнические приборы очень разнообразны. На них могут быть установлены сифоны трех основных типов.

Такую конструкцию принято называть «гофрой». Она представляет собой хорошо гнущуюся пластиковую складчатую трубку, которую при установке изгибают, чтобы получить водяной затвор. Полученный изгиб надежно фиксируется пластиковым хомутом.

Несомненным достоинством гофрированной детали можно считать ее подвижность. При необходимости мойку можно легко передвинуть в другое место. Растягивающийся в разные стороны сифон легко займет новое положение.

Изделие напоминает предыдущую модель с тем отличием, что конструкция более жесткая и прочная. Она представляет собой изогнутую трубку, которая вставляется между выводом раковины и раструбом канализационной трубы.

Главное достоинство системы – прочность. Однако она громоздка, неподвижна и достаточно плохо поддается чистке. Такие устройства были весьма распространены некоторое время назад. Сегодня они используются довольно редко.

Эта конструкция напоминает по форме бутылку, за что и получила свое название. Устройство бутылочного сифона для раковины достаточно просто. Деталь представляет собой колбу с особым отстойником снизу. Последний легко откручивается для прочистки. В середине колбы находится выводная труба, чаще всего она выполнена в виде гофры.

Такое положение вывода позволяет воде постоянно находится внутри колбы и создавать тем самым эффективный гидрозатвор. Обслуживать устройство очень просто. Оно снимается с мойки, соединительные гайки раскручиваются и все детали промываются под струей воды.

Существует еще одна разновидность прибора – сдвоенные сифоны. Они предназначены для подключения раковин с двумя поддонами. Выпускают одно и разноуровневые изделия.

Принцип работы сифона для раковины

Принцип работы сифона основан на простых законах физики и имеет несложную схему. Изогнутый элемент все время заполнен водой. Это защищает кухню от проникновения запахов в обратном направлении.

При этом в канализационной сети сохраняется рабочее давление. Когда его уровень падает, то уменьшается и количество воды в гидрозатворе. Остатки жидкости проникают в стояк трубопровода.

Методы подключения к канализации

Слив воды организовывается такими способами:

• Сливной шланг закрепляется на краю сантехнического прибора.
• Подключается к сифону под умывальником.
• Прикручивается к трубе под ванной.

Стационарное подключение в первом случае не выполняется, но во время стирки возможность использования ванной, умывальника или унитаза ограничивается.

Подключение к сифону под раковиной – самый популярный способ. Слив монтируется стационарно, не ограничивая доступ к сантехнике. Сифон с отводом под дополнительную трубу устанавливается для возможности подключения. Шланг присоединяется к сливному каналу под ванной, если оборудование расположено правильно. Учитывается высота места подключения для нормальной работы обратного клапана стиральной машины.

В качестве примера сообщающихся сосудов можно рассмотреть резервуар в стиральной машине и трубку, соединенную со сливом. Колено в месте изгиба делит его на 2 части. Если длинная половина трубки соединяется с канализацией, то столб жидкости в ней будет больше, чем в короткой части во время слива. Давление в сообщающихся сосудах отличается, поэтому жидкость из емкости будет сливаться, пока ее количество не сравняется с точкой разрыва.

Если точка разрыва поднимается выше уровня воды, после прекращения работы насоса возникает разница давлений, но вместо выхода в канализацию вода будет заливаться обратно в стиральную машину.

Какие правила соблюдаются при подключении?

У некоторых производителей есть насосы с низкой эффективностью.

Можно дать и другие рекомендации:

• Шланги не рекомендуется удлинять, осуществляя монтаж.
• Натягивание шланга на выходной патрубок – стандартная схема, которой можно пользоваться для соединения техники с сифоном.
• Накидная гайка – ещё один приемлемый вариант.

Сама работа с конструкцией не отличается сложностью, но соблюдение простых правил позволит избежать негативных последствий. Слив можно подключать только в том случае, если сам сифон располагается на высоте до 800 миллиметров над местом установки. Допустимо использовать и большие параметры.

Но в таком случае эксплуатация помпы часто затрудняется. И устройство выходит из строя раньше времени. Если длины шланга не хватает, то производители рекомендуют отказаться от идеи наращивания. Лучше прокладывать дополнительные трубы канализации с достаточным диаметром. Тогда в работе будет меньше сложностей.

Если же доступно только удлинение – шланг требуется закрепить таким образом, чтобы сохранялся некоторый уклон в сторону канализационных труб. В инструкции от производителя должно быть максимально подробно описано, какие действия и как выполняются. В обычных ситуациях открытый конец сливной трубы должен располагаться на высоте минимум 60 сантиметров от уровня пола.
