Схема подключения двухконтурного котла

Особенности монтажа напольного котла

При монтаже напольного котла сложно допустить какие-либо ошибки, так как с технической стороны сделать это достаточно просто.

В отличие от настенного котла, напольный двухконтурный котел разрешается устанавливать только в отдельном помещении (котельной). Обусловлено это тем, что само оборудование занимает достаточно много места.

Последовательность действий при подключении:

• присоединить котел к дымоходу;
• подключить к водопроводу;
• присоединить к сети отопления;
• подвести котел к газопроводу.

Схема установки напольного газового котла

Дополнительно необходимо сделать небольшой порожек выше пола в месте установки котла и провести дымоход. Пол должен быть ровным, а на месте установки оборудования покрыт листом железа.

Плюсы и минусы

К достоинствам двухконтурных систем можно отнести следующие:

1. Топливная экономичность. Поскольку конкурентом двухконтурника обычно выступает связка «одноконтурный котёл + БКС», расход природного газа будет больше во втором случае.
2. Компактные размеры. Если учесть, что львиная доля двухконтурных котлов используется в настенном исполнении, получается, что такие системы можно располагать не только в подсобных помещениях частных домов, но и в обычных кухнях малогабаритных квартир, где они могут занимать место не больше кухонного шкафа.
3. Готовое решение. В случае двухконтурного котла нет необходимости докупать дополнительное оборудование и думать о его совместимости. В одном устройстве уже объединены отопитель, проточный водонагреватель и циркуляционный насос. И всё это автоматизировано!

Однако идеальных котлов не бывает, есть и недостатки:

1. Невозможность одновременной работы двух контуров. При включении горячей воды отопительная система блокируется клапаном. Поэтому большой расход горячей воды может привести к падению температуры в помещении.
2. Настенные котлы, особенно компактных размеров с небольшой горелкой, не всегда могут нагреть воду до необходимой температуры, сохранив сильный напор. Температура в разных точках водоразбора может отличаться – чем дальше кран от котла, тем холоднее будет вода при одновременном открытии на всех точках.
3. Вторичный пластинчатый контур достаточно чувствителен к качеству проточной воды. Это требует либо регулярной очистки химическими средствами, либо установки специального умягчителя для жёсткой воды.

Вопрос стоимости намеренно рассмотрен отдельно, так как это одновременно и минус, и плюс. Стоимость любого двухконтурного котла всегда будет выше, чем одноконтурного. А вот если сравнивать с котлом, к которому подключён бойлер косвенного нагрева, то двухконтурник выйдет уже дешевле.

Обвязка двухконтурного газового котла

Конструкция

Газовый двухконтурный котел — это своеобразная котельная. В нее входят:

1. Теплообменники. Основной применяется для разогрева теплоносителя, второй — для передачи горячей воды в систему ГВС.
2. Насос циркуляционный. Прибор встроен в котел, благодаря чему искать подходящий по мощности насос и заниматься отдельной его установкой не нужно.
3. Бачок расширительный. Подбирается по размерам системы теплоснабжения и производительности котла.

Принципы обвязки

К двухконтурному котлу подсоединяется пять труб, четыре из них предназначены для ввода/вывода воды. По пятой трубе поступает газ, она подключается через газовый вентиль к горелке.

С трубами для воды сложнее:

• одна соединяет обратку отопительной системы с трубкой для первого теплоносителя;
• вторая соединяет с обратной стороны тот же патрубок с трубой подачи;
• третья труба используется для подсоединения водопровода с патрубком вторичного теплообменника;
• четвертая — второй патрубок теплообменника с трубой подачи разогретой воды в систему ГВС.

Пример подключения котла

В трубопровод двухконтурного котла вмонтирован трехходовой клапан, работающий от автоматики отопителя. При включении подачи горячей воды отключается отопление.

Процесс можно описать так:

1. Перераспределение теплоносителя из главного теплообменника.
2. Клапан трехходовой перекрывает контур теплоснабжения и перенаправляет поток жидкости во второстепенный теплообменник. В нем нагревается холодная вода.
3. При потреблении горячей воды клапан находится в запирающем положении. После закрытия смесителя он автоматически переключается на теплоснабжение.

Схема работы не совсем удобна, так как для большой семьи вырабатываемой горячей воды явно не хватает. При этом обеспечивается только одна точка водопотребления, к примеру, душ либо кухня. Вода получится не горячая, а только теплая — котел не успевает прогреть ее до требуемой температуры.

Выход есть: установка дополнительного бойлера любого объема.

Обвязка котла с бойлером

Количество выводов для подключения труб остается прежним. Меняется сама схема ГВС, в которой второстепенный теплообменник замыкается с контуром бойлера.

Обвязка котла с бойлером

Изменения в схеме:

• первый выход второстепенного теплообменника подсоединяется к вводному патрубку бойлера;
• второй выход соединяется с выводящим патрубком водонагревателя.

Водопровод с теплообменником не соединяется, а напрямую контактирует с водонагревателем. Из него вода и попадает в контур ГВС. Таким образом, к бойлеру подходят те же четыре подключения водяных труб.

Преимущества схемы:

1. Водопроводная вода не отличается чистотой, что ведет к быстрому засорению теплообменников. Уже спустя год использования котла они требуют очистки или ремонта.
2. Трехходовой клапан переключать не нужно. При работе смесителя и потреблении нагретой воды система обогрева функционирует в обычном режиме.

Такая схема подходит для домов, в которых уже установлены двухконтурные котлы, но горячей воды не хватает. Чтобы не приобретать одноконтурный агрегат и переделывать всю систему, можно купить подходящий по вместимости бойлер и врезать его в существующую схему.

Обвязка с электрическим водонагревателем

Существует еще один вариант, позволяющий нагревать воду в необходимых объемах до требуемой температуры. Для этого используется электрический накопительный водонагреватель.

Схема обвязки почти повторяет предыдущую, кроме небольших нюансов:

• первый выход вторичного теплообменника присоединяется к холодному водоснабжению;
• другой патрубок подключается к электронагревателю;
• труба от водонагревателя отводится к системе ГВС.

При включении крана горячей воды в душе или на кухне котел функционирует в том же режиме, что и при прямой подаче — включается трехходовой клапан. Но вода сперва подается в накопитель, где ТЭНом прогревается до установленной температуры.

Подключение электрического водонагревателя

Достоинства схемы:

• постоянное наличие горячей воды для домашних нужд в требуемом объеме;
• снижение расхода топлива на нагреве воды.

Требования к помещению и воздухообмену

Для обеспечения нормального воздухообмена в помещении при работе котла, потребуется оборудовать эффективную систему естественной вентиляции, обеспечивающей 3-х кратный часовой воздухообмен комнаты.

При расчете приточной вентиляции к данному показателю добавляют объем воздуха, нужный для процесса горения, величину которого берут из паспортных данных.

Важно позаботиться о вентиляции в помещении с котлом

Основные требования к помещению, где будет установлен котел:

1. Наименьшая высота помещения — 2.0 м, кубатура — 7.5 м3. В случае, когда котлов устанавливаются два и больше, то габариты изменяются соответственно на 2.5 м и 13.5 м3.
2. Не допускается установка отопителей в подвалах, санузлах, ванных комнатах, и коридорах, а также в комнатах без форточек.
3. Стенки котельной обязаны быть защищены огнестойкими материалами либо особыми жаростойкими панелями.
4. Остекление выполняется из соотношения на 10 м3 комнаты — 0.3 м2 окон.
5. В помещении оборудуется контур защитного заземления.
6. Сечение дымохода должно соответствовать мощности котлоагрегата, а по диаметру соответствовать дымовому патрубку, на выходе из котла.
7. Для обслуживания агрегата должны быть свободные проходы: фронт котла — от 1.25 м, по бокам от 0.7 м.
8. При размещении газохода выдерживают максимальное расстояние от вертикального газохода до котла — не более 3.0 м.

Как лучше подключить газовый котел — выбор схемы

Существует несколько схем подключения котла: подключение может включать в себя также контур ГВС для нагрева горячей воды. В самом простом варианте установки газового отопительного котла применяют тупиковую схему. Такая схема подключения напольного газового котла подойдет и для настенных моделей, предусматривая коммутацию нагревательных приборов между разливами. Недостатком данного варианта является неравномерность температурного режима на разных участках контура: ближние радиаторы будут всегда горячее дальних из-за прохождения по ним основного объема теплоносителя. Проблему можно решить балансировкой (дросселированием) подводок ближних к котлу батарей.

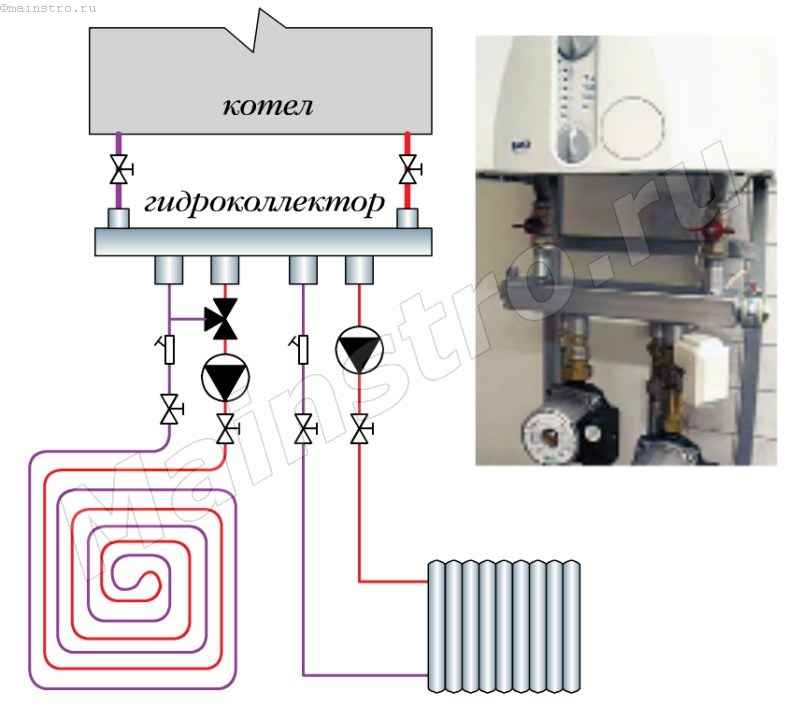

В принципиальной схеме подключения двухконтурного газового котла приготовление ГВС происходит в отдельном теплообменнике. В целом ГВС реализуется очень просто: холодную воду подают внутрь теплообменника.

Схема, как правильно подключить газовый котел двухконтурного типа, на порядок интереснее:

• Циркуляция внутри малого контура обеспечивается встроенным в котел насосом, замыкающим теплообменник и гидрострелку.
• За гидрострелкой располагают коллекторную разводку для 6 автономных контуров: 2 – для стандартных секционных радиаторов, и 4 – для системы теплого пола. Каждая пара гребенок теплого пола в состоянии обеспечить по 2 контура.
• Обязательно нужно синхронизировать контуры с разным температурным режимом. Для этого используется передвижение теплоносителя по трубкам водяного теплого пола.
• Подключение газовой системы отопления возможно только после получения соответствующего разрешения.

Для организации ГВС частного дома нередко используется отдельный нагреватель, так как подключить одноконтурный газовый котел намного легче. Приготовление горячей воды здесь происходит в бойлере косвенного нагрева, с дальнейшей частичной передачей энергии от теплоносителя на теплообменник. Для возможности организации системы теплых полов здесь предусмотрена схема подключения одноконтурного газового котла с трехходовым клапаном и рециркуляцией. В летнее время подача воды осуществляется только через бойлер и котел.

После остановки нагревателя, циркуляция воды между тепловым аккумулятором и радиаторами отопления продолжается. Регулировка температуры батарей здесь также обеспечивается трехходовым краном и термостатом. Для этих целей определенный объем воды или антифриза с обратки запускают на повторную циркуляцию.

Итоги

В качестве вывода можно сказать, что схема подключения газового котла в частном доме во многом зависит от способа циркуляции теплоносителя внутри системы отопления. Самые простые в плане организации — одноконтурные гравитационные схемы, где теплоноситель перемещается самотеком благодаря созданию необходимого уклона труб. Однако более эффективными считаются принудительные системы, в составе которых есть циркуляционный насос: он обеспечивает более интенсивное перемещение нагретого теплоносителя по трубам. Наличие избыточного внутреннего давления в закрытых контурах предусматривает обязательное применение дополнительных регулирующих приборов и предохранительных клапанов.

Особенности электрического отопительного оборудования

Бытует распространенное мнение о том, что все виды электрических нагревателей обеспечивают экономию около 30-40%, и монтаж электрического котла отопления будет максимально выгодным. Описанные значения велики, и в теории они позволяют сэкономить на отоплении солидную сумму. Как правило, за причину такой экономичности выдается уменьшенная мощность – т.е. при расчете отопительной системы нужно принимать, что для обогрева одного квадратного метра помещения требуется около 60 Вт энергии вместо положенных 100 Вт.

Все сказанное в предыдущем абзаце – это ошибочное мнение большинства пользователей. Сравнивать устройства прямого нагрева по параметру экономичности нецелесообразно, поскольку они все будут равны. В основе этого утверждения лежит закон сохранения энергии, согласно которому энергия не может возникать на ровном месте и исчезать в никуда.

Применительно к электрическим нагревательным устройствам это означает, что вся выработанная энергия будет переработана в тепло. Конечно, это явление будет сопровождаться определенными потерями – все же часть тепла обязательно рассеется в воздухе, а не передастся теплоносителю. Вот только объем потерь напрямую зависит от утепления корпуса устройства, а не от вида отопительного оборудования. Кроме того, вышедшее наружу тепло напрямую будет прогревать помещение, где установлен котел.

Если рассматривать проблему с другой стороны, то отопление предназначено для компенсации тепловых потерь, количество которых определяется:

• Качеством утепления здания, совершенно не зависящим от эффективности отопительного котла;
• Разницей температур в доме и на улице, которая тоже никак не зависит от используемого отопительного оборудования.

Резюмируя, можно определенно сказать, что тип источника тепла не имеет никакой взаимосвязи с требуемой для отопления здания тепловой мощностью – а это значит, что хваленая экономичность электрических устройств попросту отсутствует.

Впрочем, это касается только эффективности – каждому электрическому устройству свойственны особые эксплуатационные качества:

1. Электрические радиаторы. Такие устройства нагружают электросеть равномерно, поэтому никаких требований к проводке не предъявляется.
2. Индукционные котлы. Подобное отопительное оборудование отличается компактностью и надежностью. Последнее качество обуславливается тем, что в теплообменнике нет нагревательного элемента, а контроллер питания и катушка располагаются снаружи, поэтому вода не оказывает на них никакого влияния. Кроме того, индукционные котлы могут работать с любым теплоносителем.
3. Электродные котлы. Отличаются наименьшими размерами. Таким котлам требуется постоянная замена электродов, поскольку они со временем растворяются в воде. В качестве теплоносителя может использоваться только вода, содержащая определенное количество солей.
4. ТЭНовые котлы. Основной проблемой котлов с ТЭНами является постоянное отложение накипи на нагревательных элементах (данный фактор неактуален для закрытых отопительных контуров, в которых количество солей изначально ограничено). Кроме того, эти устройства имеют довольно крупные размеры.

Правила установки оборудования

Монтаж и подключение котла к системе следует начинать после прохождения этапа проектирования, когда для агрегата подготовлено место в доме. Если установить его с нарушением требований, специалисты газораспределительной компании не подсоединят оборудование к газовой магистрали.

Общие требования на этапе проектирования

Основные нормы установки газового оборудования прописаны в СНиП 42-01-2002. Вспомогательная информация содержится и в уже недействительном, но полезном СНиП 2.04.08-87.

Обычно все правила учитываются инженером-проектировщиком, но и для себя их знать полезно. Помещением для расположения котла может быть кухня, если мощность прибора колеблется в диапазоне до 60 кВт. Отдельная или пристроенная топочная актуальна для агрегатов с показателем мощности до 150 кВт.

Дополнительные нормы по монтажу газового оборудования приведены в СНиП о котельных установках, а также об отоплении, вентиляции, кондиционировании

Требования к помещению следующие:

1. Минимальное значение высоты комнаты — 2 м, объема — 7,5 м3. Если газовых приборов два и более, параметры меняются на 2,5 м и 13,5 м3 соответственно.
2. Не подходят для установки: подвалы, балконы, санузлы, коридоры, комнаты без форточек.
3. Стены помещения должны быть покрыты негорючими материалами или защищены специальными панелями.
4. Освещение: на 10 м3 комнаты приходится минимум 0,3 м2 окна. При взрыве газа окна представляют собой легкосбрасываемую конструкцию, что повышает безопасность эксплуатации оборудования.
5. Обязательно наличие заземления, трубопровода холодной воды.
6. Сечение дымохода соответствует мощности устанавливаемого оборудования.
7. Оставлено пространство вокруг прибора: спереди — от 1,25 м, по бокам (если необходимо обслуживание) — от 0,7 м.
8. Соблюдено расстояние от вертикального дымохода до агрегата — не больше 3 м.

Должна предусматриваться и вентиляция. Естественная рассчитывается в размере 3-х объемов комнаты за час. При организации приточной к этому значению добавляется воздух на горение (параметр указывается в паспорте котла).

Требования касаются не только помещений. Регламентируется и расстояние от навесного прибора до ближайших конструкций. Эти сведения указываются производителем в инструкции к оборудованию.

Если двухконтурный котел устанавливается на деревянную стену, к ней крепится лист кровельной стали (0,8 – 1 мм) или плита минерита. При условии расположения оборудования не в кухне возможен и асбест

Напольные модели котлов устанавливаются на негорючие основания. Если поверхность деревянная, обязательна металлическая подложка.

Рекомендуется размещать прибор как можно ближе к газовой трубе. Использование специальных шлангов допустимо, но они не должны быть большой длины. В продаже встречаются сильфонные шланги до 5 м, они разрешены к установке, но по европейским стандартам длина ограничивается двумя метрами.

Процесс подготовки документации

После общего ознакомления с тем, как технически правильно подключать двухконтурные газовые котлы, можно приступить к подготовке документации. Первый этап — получение ТУ. Необходимо обратиться в районную газовую службу с заявлением, где указан предполагаемый объем потребления голубого топлива в час.

Технические условия выдаются через 1-2 недели. Документ является разрешением на подключение жилья к газовой магистрали.

Второй этап — согласно ТУ разрабатывается проект установки оборудования. Третий — утверждение подготовленной документации инженерами обслуживающей газораспределительной компании.

Проект включает как схему установки самого котла, так и прокладку газопровода от точки подключения до магистрали. Если речь о частном доме, добавляется чертеж проведения коммуникаций по участку

В контролирующую организацию подается техпаспорт котла, инструкция по эксплуатации, сертификаты, заключение экспертизы о соответствии прибора всем нормам. Необходимые бумаги предоставляются производителем двухконтурного котла.

Согласование документации может произойти за неделю или продлиться до 3 месяцев, все зависит от сложности проекта. В случае отказа инспекция обязана предоставить список правок для устранения недостатков. Если все требования соблюдены, проставляются печати и можно приступать к подключению оборудования.

Подключение к газовой магистрали

Процесс подключения газовго котла к газопроводу должен осуществляться исключительно квалифицированными специалистами из газовой службы или другой организации имеющей лицензию на проведение данного вида работ. Самостоятельное присоединение к газовой магистрали незаконно и в лучшем случае грозит владельцу помещения немалым штрафом, а в худшем может привести к трагедии.

Первый этап в процессе газификации объекта – обращение в газовую службу. После подачи всех необходимых документов для вас будут разработаны индивидуальные технические условия (ТУ), выполнение которых необходимо для подключения к газовой магистрали.

После того, как ТУ у вас на руках, можете смело начинать искать сертифицированного специалиста, который в соответствии с требованиями контролирующих органов выполнит проектировку газопровода и подключит к нему ваш отопительный котел.

Фото 5: Подключение настенного котла к газовой магистрали

Газификация помещения может осуществляться подземным и надземным методом. Для подземного участка используются полиэтиленовые трубы стойкие к коррозии, а надземная часть выполняется из стальных труб, которые входят в помещение прямо в месте размещения газового котла отопления, на расстоянии 1,2-1,5 м от пола.

Внимание! При использовании нескольких отопительных приборов, подвод газа к каждому из них осуществляется отдельно. Прокладывание газовых магистралей внутри помещения категорически запрещено

Принимая работы по монтажу, следует обратить особое внимание на то, что герметизация всех соединений должна быть выполнена с помощью пакли или краски. Использование уплотнительной ленты или ФУМ не допускается из-за низкой степени герметичности соединения

На отсекающий кран должен быть установлен газовый фильтр, защищающий отопительный котел от мелкого мусора и конденсата. Подключение газового котла непосредственно к запорной арматуре рекомендуется производить используя стальные трубы. Допускается использование специального гофрированного шланга из нержавеющей стали, но трубы все же предпочтительнее, так как при их использовании не происходит уменьшения сечения газового канала.

Подробнее о подключении и обвязке настенных газовых котлов смотрите в следующем видео:

От того, насколько правильно подключен настенный газовый котел зависит срок его службы, эффективность работы, а также безопасность его владельца. Мы надеемся, что наш небольшой обзор основных этапов подключения и обвязки был вам полезен.

Основные этапы схемы подключения двухконтурного газового котла

Газовый котел обязательно подключают к:

• подаче газа;
• подаче воды;
• подаче отопления;
• обратке трубопровода;
• обратке отопления.

Подключение начинают после установки и крепления устройства на стену. В первую очередь прибор подсоединяют к системам отопления и водоснабжения, и лишь затем – к газопроводу.

Газовые котлы обычно крепят с помощью специальных кронштейнов – они включаются в комплект оборудования. Что касается выбора места для устройства, то тут все зависит от решения хозяев дома, хотя и есть несколько правил. Так, газовый котел нельзя устанавливать возле газового счетчика или другого оборудования, а в помещении должно быть открывающееся окно. Кроме того, не рекомендуется вешать устройство под самый потолок, но в то же время, до уровня пола должно оставаться не меньше метра.

Разновидности настенных устройств

По своему функциональному назначению газовые отопительные агрегаты делят на две группы:

• Одноконтурные. Предназначаются только для отопления. Подключаются к отопительному контуру и разогревают теплоноситель. Организация снабжения горячей водой в таком случае осуществляется путем установки электрического или газового водонагревателя любого типа.
• Двухконтурные. Отапливают помещение и обеспечивают подачу горячей воды. В котел встраивается дополнительный контур для подогрева воды. Технологическая особенность устройства заключается в невозможности одновременного нагрева воды и отопления помещения.

Приоритетным действием двухконтурных агрегатов является подогрев воды, работа отопления в это время прекращается. Учитывая, что нагреть воду можно быстро, котел вполне эффективно отапливает здание.

Если в задачи газового агрегата планируется включить как нагрев теплоносителя, так и поставку горячей воды, то приобрести лучше двухконтурный котел. Они бывают с одним или двумя теплообменниками. При оснащении двумя могут одновременно обслуживать два контура

По способу сгорания топлива все приборы делят на следующие две группы.

Группа #1 — устройства с открытой камерой сгорания

Такие приборы еще называют отопительными приборами с естественной тягой. Кислород, необходимый для горения, они забирают из комнаты, в которой располагается устройство.

Для отвода продуктов горения им необходим дымоход традиционного типа. Таким образом обязательным требованием для установки такого котла является обустройство хорошей вентиляции.

Если отопительный прибор монтируется в жилом помещении, здесь должна быть обустроена высокопроизводительная приточная вентиляция.

Оптимальным вариантом для установки отопительного прибора с открытой топкой считается наличие отдельного помещения, так называемой топочной, где его и размещают.

Системы с естественной вентиляцией достаточно популярны в силу невысокой стоимости и энергонезависимости.

На рисунке схематически изображены котлы с горелками открытого и закрытого типа

Группа #2 — приборы с закрытой камерой сгорания

Турбированные устройства оснащены закрытой камерой сгорания. Воздух, без которого невозможен процесс горения, они забирают с улицы. Для этого приборы оснащаются дымоотводами коаксиального типа.

Такой дымоход выполнен в виде конструкции из двух труб, одна из которых вложена в другую. По внутренней трубе продукты сгорания отводятся наружу.

Одновременно в обратном направлении по зазору между двумя трубами поступает уличный воздух. Понятно, что котлы с топкой закрытого типа никак не влияют на состав воздуха внутри помещения, что делает возможным их обустройства даже в жилых комнатах.

При этом необходимо обустроить систему коаксиального дымохода, которая отличается более высокой стоимостью и более сложным монтажом по сравнению с раздельным традиционным дымоотводом.

Рекомендации по монтажу

Для каждой системы обогрева подбирается свой вариант обвязки и способы ее монтажа могут существенно разниться. Но есть ряд одинаковых правил, которых нужно придерживаться:

1. По требованиям СНиП уровень установки котла всегда принимается ниже положения радиаторов. Напольные отопители устанавливаются на негорючие поверхности — бетон, металл, глина. Должен обеспечиваться беспрепятственный доступ к настенным агрегатам. В котельной предусматривается наличие вытяжки и освещения.
2. При установке коаксиального дымохода все монтажные стыки требуют герметизации.
3. По завершении монтажа котла и дымохода устанавливается блок безопасности: сначала манометр, после предохранительный клапан, за ним — воздухоотводящее устройство.
4. К коллектору подсоединяется труба сечением 1¼ дюйма, в которую врезается блок защиты, гидрострелка, насос и второй воздухоотводчик.
5. Подача теплоносителя от гребенки к батареям организуется посредством трех труб сечением 1 дюйм, свободные патрубки заглушиваются.
6. При обустройстве комбинированной системы контур «теплого пола» оборудуется индивидуальным насосом.
7. Расширительный бачок размещается на участке от котла до гидрострелки.

Если ставятся специальные приборы, используемые для полной автоматизации работы котла, в схеме обвязки нужно предусмотреть возможность регулирования обогрева. Для этого на улице устанавливается датчик температуры, а в котельной — термостат.

Для обвязки одно- и двухконтурных газовых котлов могут применяться различные схемы. Выбор зависит от типа отопительных приборов, рода теплоносителя, необходимости подсоединения дополнительных контуров.

Ниже предлагаем посмотреть видео по теме.

5 грубейших ошибок монтажа газового котла с крупными последствиями:

Схема подключения, обвязки газового настенного котла:

Варианты схем с бойлером

Когда стандартной мощности прибора в 9-13 л не хватает для обеспечения потребностей жильцов (пример: есть ванна в санузле), система дополняется бойлером. Если выбран бойлер косвенного нагрева, то имитировать проток дополнительным циркуляционным насосом, который включается и останавливается сигналом термостата, нельзя.

Некорректная схема влечет проблему в виде длительного нагрева бойлера. На это время (до 2 ч.) отопление дома не происходит, помещения остывают. Плюс снижается ресурс котла из-за эффекта «тактования» и поступления во второй контур горячей воды, а не холодной. В самом же бойлере размножаются бактерии.

Правильная схема заключается в подсоединении косвенного бойлера к контуру отопления. Термостат подключается к автоматике котла. Выходные патрубки ГВС просто заглушаются

В такой схеме нагрев между контурами обеспечивается трехходовым клапаном. Бойлер загружается за 20-25 минут. Заглушки не влияют на ресурс теплогенератора.

Более практичные варианты — установка бойлера послойного нагрева (есть модели для двухконтурников) или электрического накопителя. У первого отсутствует теплообменник, что снижает стоимость системы. Второй существенно улучшает комфорт пользования горячей водой.

В схему с электробойлером на трубу подводки монтируются обратный и предохранительный клапаны. Из последнего иногда вытекает вода, которую нужно утилизировать. Предохранительный клапан требует ручной проверки 2 раза в месяц

В случае с электробойлером рекомендуется дополнительно устанавливать расширительный бак. А если давление в системе больше 6-8 бар, понадобится редукционный клапан для его снижения.

Как подключить газовый котёл к водяному отоплению в частном доме

Приступим к разбору примеров. Для того чтобы не дублировать информацию, нами будет рассмотрена схема подключения двухконтурного газового котла к системе отопления (используем турбированный котёл). Одноконтурные модификации подключаются аналогичным образом, только за минусом контура ГВС (что только упрощает задачу). В нашем примере мы монтируем отопительную систему замкнутого типа без тёплых полов, дополнительных контуров и бойлеров.

Схема подключения котла отопления включает в себя следующие этапы:

• Соединение оборудования с дымоходом.
• Подключение к газовой магистрали.
• Подключение к водопроводу.

Процедура начинается с разметки места под установку котла. Для напольного аппарата делается устойчивое основание, например, из бетонной стяжки. Установка на горючие основания не допускается. Настенные модели вешаются на специальные кронштейны. Крепёж должен быть настолько прочным, чтобы выдержать вес котла.

Соединение с газовой магистралью

Для подключения отопительного агрегата к газовой магистрали используется гибкий шланг, подключаемый к газовой трубе. Также можно «посадить» аппарат на жёсткую металлическую трубу, но это не так удобно. В схему обязательно включается фильтр, препятствующий проникновению мельчайшего мусора в газовые узлы. При применении энергозависимых котлов здесь ставят диэлектрические изоляторы.

Соединение с дымоходом

Коаксиальные дымоходы выполняют роль воздухозаборников и одновременно с этим обеспечивают удаление продуктов сгорания. Справиться с их подключением смогут даже малоопытные монтажники.

Подсоединение котла к домашнему дымоходу осуществляется с помощью труб подходящего диаметра – они продаются в любых специализированных магазинах. Проще всего, если в системе отопления задействуются турбированные агрегаты (с закрытыми камерами сгорания). Их преимуществом является то, что они требуют традиционных дымоходов. Вместо них здесь используются коаксиальные дымоходы – двойные, труба в трубе.

Данные дымоходы в большинстве случаев выводятся за стенку, на которой крепится сам котёл. Также возможен их отвод за любые другие стены (с удлинением).

Подключение к системе водоснабжения

Продолжаем подключение газового котла в частном доме к автономной системе отопления. Наша следующая задача – подключить оба контура. Для начала разберёмся с контуром горячего водоснабжения. Здесь всё просто – устанавливаем на входе кран и фильтр грубой очистки, чтобы избежать загрязнения вторичного теплообменника мелкими механическими включениями. На выводе горячей воды устанавливаем ещё один кран, подключаем к нему трубу, по которой вода побежит к точкам водоразбора.

Данная схема незначительно усложняется системами многоступенчатой фильтрации воды. Чаще всего они устанавливаются сразу же после входа водопроводной трубы в домовладения. Можно поступить проще – пустить горячую воду без фильтра, установив его на кран с холодной водой. В этом случае достаточно приобрести систему фильтрации «Аквафор Трио» (их много, функционал и очистительные свойства зависят от типов используемых картриджей).

Подключение к контуру отопления

Подключить газовый котёл к системе отопления своими руками проще простого. Для этого нам понадобятся:

• Два вентиля с обратным клапаном.
• Группа безопасности (если её нет в котле).
• Расширительный бачок (при его отсутствии в котле).

Если используемый вами агрегат не содержит циркуляционный насос, его необходимо поставить на обратной трубе, чтобы избежать падения давления в теплообменнике.

Если у вас на руках современный настенный газовый котёл, то в нём наверняка будет почти вся необходимая нам обвязка – это автоматический спускник воздуха, предохранительный клапан, циркуляционный насос и расширительный бачок. Иногда к штатному бачку добавляются внешние баки, если система отопления обладает большим объёмом. Также отопительные агрегаты наделяются механическими термометрами или термоманометрами для контроля рабочих параметров.

Заключительный этап: ревизия подключения

После того, как все этапы подключения газового котла пройдены, нельзя торопиться с его запуском. Необходимо проверить правильность выполнения всех этапов монтажных работ. Эксплуатацию газового агрегата можно начинать только после того, как будет стопроцентная уверенность в том, что всё сделано безукоризненно.

Обязательно делают ревизию подключения водяного контура и выявляют возможные протечки. Ничего сложного в этом нет, так как утечка воды проявляется сразу. А вот недочёты, связанные с газопроводом, просто так не увидишь. Поступают следующим образом: газовую трубу обильно смачивают мыльным раствором и следят за появлением воздушных пузырьков. Если всё в порядке, пузырьков не будет.

Первый пробный запуск газового агрегата рекомендуются производить под контролем специалистов из газоснабжающей организации. Чтобы делать это самостоятельно, нужно иметь специальное разрешение. Однако только профессионалы могут точно определить, правильно или нет подключен газовый котёл. Специалисты проконсультируют, как подключить отопление к газовому котлу и помогут избежать возможных ошибок. Пренебрегать их советами не стоит, так как речь идёт о здоровье и жизни людей.

Залог длительной эксплуатации газового отопительного оборудования заключается в его правильной установки. Многим кажется, что это прерогатива специализированных организаций, однако в последнее время популярностью пользуется самостоятельный монтаж, который следует проводить при строгом соблюдении установленных правил монтажа с учетом особенностей газового оборудования.

2 Проверка работоспособности

Затем, когда все этапы подсоединения котла выполнены, не нужно спешить с его пуском. Надо убедиться в правильности проведения всех этапов установки. Устройство можно эксплуатировать лишь после того, когда будет абсолютная уверенность, что все выполнено на должном уровне.

Все, даже незначительные неисправности, которые были выявлены во время проверки, нужно срочно устранить. Использовать котел можно лишь после того, когда все поломки будут исправлены.

Стартовый пуск газового оборудования лучше всего выполнять под наблюдением специалистов из газовой службы. Чтобы произвести его самостоятельно, потребуется специальное разрешение. Но лишь профессионалы смогут точно определить правильность подключения газового агрегата. Они посоветуют, как подсоединить отопительную систему и смогут помочь избежать вероятных ошибок. Пренебрегать рекомендациями не нужно, поскольку речь идет о жизни всех жильцов дома.
