Культиватор из велосипеда своими руками

Управление прибором

При запуске двигателя начинается вращение рабочего органа с ножами. При этом необходимо удерживать культиватор на месте при помощи сошника, который углублён в землю. После обработки этого клочка почвы агрегат приподнимают за руль управления, тем самым освобождая сошник, и культиватор перемещается на следующее место. Далее, происходят аналогичные действия. Таким железным помощником обрабатывается до 6 соток за один день при условии, что земля нормальная и без корней. Глубина рыхления зависит от длины ножей и мощности двигателя и может достигать от 17 до 22 см. При суглинистой и тяжёлой почве надо устанавливать мотор около 3 кВт.

Как сделать самодельный мотокультиватор

Разработано немало машин и механизмов, которые помогают культивировать, нарезать борозды, пропалывать междурядья, окучивать растения. Зачастую они довольно сложные, дефицитные и дорогие. В случае, когда земельные участки небольших размеров, на которых легкие почвы, многие садоводы предпочитают пользоваться ручным культиватором, выпускаемым отечественной промышленностью. В этом случае работа проводится преимущественно вдвоем.

Используют для этого характерный метод «шаг вперед, полшага назад»: продвижение вперед идет большими толчками, с 10 сантиметровым откатом назад. Поскольку этот метод повышал производительность работы в сравнении с ручным трудом, но физически изматывал, было решено оснастить культиватор самым простым двигателем внутреннего сгорания, то есть сделать самодельный мотокультиватор.

Самодельная кабина на минитрактор своими руками. Необходимые составляющие для изготовления кабины

Трудиться на собственной земле полезно и приятно. За свою историю человечество накопило много технических разработок в помощь аграрному сектору. Более сложные из них (машины, трактора, комбайны и т. д.) давно запущены в массовое производство на заводах. Но многие приспособления можно сделать и самому в домашних условиях. Примером может послужить кабина к минитрактору, собранная своими руками.

Известно, что облегченный вариант минитрактора без кабины — самый популярный вариант производства. Также на рынке можно купить удобную отдельную кабину. Но, минимально затратив ресурсы, можно своими руками сделать кабину для минитрактора, причем к любым известным моделям: ДТЗ, Т-25 (Россия), Xingtai, Jimna, Dong Feng (Китай).

Самодельная кабина схожа по конструкции и качеству с промышленным вариантом. Для изготовления ее необходимы следующие элементы:

• стальные уголки для каркаса;
• лист стали на крышу;
• окна;
• двери;
• стекло.

Также потребуется ряд более мелких деталей:

• замки;
• стальные завесы;
• дворники;
• электропроводка;
• фонари (передние и задние);
• электроприборы;
• зеркала заднего вида.

В зависимости от того, какие требования поставлены для улучшения комфорта водителя, могут использоваться:

• теплоизоляционные материалы;
• внутренняя поролоновая обшивка;
• утеплитель (обычно из кожзама);
• вентилятор;
• автопечка и др.

Изготовление кабины для минитрактора своими руками — это процесс, осуществляемый в определенных условиях. Все работы рекомендуется проводить в закрытой мастерской. В качестве основных инструментов понадобятся:

• станки для сверлильных, шлифовальных и токарных работ;
• сварочный аппарат;
• инструменты для нанесения краски и лака.

Чтобы процесс изготовления кабины проходил быстро и эффективно, на всех этапах работы желательно использовать чертежи или фотографии готовых образцов.

Мотокультиватор своими руками: с чего начать и как сделать

Основные детали самодельного мотокультиватора — это редуктор и двигатель. Первым делом делаем раму будущего культиватора, сверлим отверстия для установки основных узлов, и делаем ручки для управления агрегатом из двух изогнутых труб диаметром 32 мм. Между самодельными рукоятками необходимо поставить еще трубу, которая будет нам как распорка, увеличивающая прочность конструкции. К одной из рукояток мы впоследствии установим пусковую кнопку.

Для изготовления вала я использовал ненужный лом, к нему приварил звездочку с распредвала двигателя ВАЗ, а цепь и обе звездочки обварил металлом сделав чехол.

Трёхфазный двигатель я подключал по стандартной схемы «треугольника», конденсаторную кнопку-пускатель разместите на рукоятке, чтобы было удобней.

Грунтозацепы для самодельного мотокультиватора

Наш культиватор должен как-то ездить. Выберите нужные колеса. Помните, что маленькие колеса будут застревать в земле и мешать работе. Слишком большие колеса самодельному мотокультиватору будет тяжело крутить. Выбранные колеса закрепляются на стальные уголки, которые размещаются на редукторном картере. Присоединить колеса к вашему самодельному механизму — это еще не все. Закрепите на колеса грунтозацепы. При помощи них мотокультиватор будет лучше вгрызаться в грунт.

Возьмите автомобильные рессоры или просто уголки и вырежьте из них зацепы нужного диаметра. Для того, чтобы получить максимальный эффект, установите угол зацепов на 120°.

Когда закончите работу с соединением всех деталей, вы сможете использовать сделанный мотокультиватор своими руками на протяжении нескольких лет. Если хотите, чтобы агрегат просто разбил цельную землю на большие куски, вам нужно будет идти с ним побыстрее. Меньшая скорость прохождения перемалывает землю на мельчайшие частицы — все зависит от скорости работы с культиватором. Перед его применением смазывайте вал механизма маслом для того, чтобы самоделка прослужила без поломок дольше.

По тому же принципу можно также взять для самодельного мотокультиватора двигатель от стиральной машины. Разберите детский велосипед и приспособьте на ваш агрегат звездочки и велосипедную цепь. В итоге получится такой себе самодельный электрокультиватор. Правда, если вы решили сделать этот агрегат своими руками, учтите, что провод будет постоянно путаться под ногами и мешать. Из-за того, что питание механизма зависит от сети и кабеля — не уйдешь дальше, чем позволит его длина.

Описание

Культиватор для трактора позволяет обрабатывать землю, не нарушая плодородный пласт, одновременно удаляя сорняки. Навеска для техники дает возможность предотвратить эрозию грунта. Простые модели включают в себя механическое управление элементами, обрабатывающими грунт. Эксплуатация такого агрегата возможна стандартными тракторами или их компактными аналогами. Габариты обрабатываемого участка зависят от ширины захвата, колеблются от 300 до 800 миллиметров.

Классические разновидности прицепного типа способны обслуживать полосы земли шириной до трех метров за один захват, оснащаются специальными действующими приспособлениями. В движение они приводятся при помощи гидравлики, комплектуются дополнительными резаками с приводом. С рабочей машиной они соединяются элементарным прицепным механизмом.

Конструирование культиватора своими руками

На рынке сельскохозяйственного оборудования культиваторы представлены различными моделями, которые отличаются между собой по мощности, устройству, габаритам и возможностям. Это могут быть ручные, электрические, бензиновые агрегаты и мотоблоки.

Хотя мотоблок сконструировать своими руками у вас вряд ли получится, но более легкие ручные приспособления для культивации земли вполне будут под силу каждому дачнику. Далее будет рассмотрено несколько моделей самодельных культиваторов, которые можно смастерить в домашних условиях:

• культиватор «Торнадо»;
• культиватор на основе велосипеда;
• культиватор из бензопилы.

Как сделать культиватор типа «Торнадо»?

Самой легкой в исполнении конструкцией является культиватор «Торнадо». Данное устройство напоминает штопор, который оборудован вертикальной стойкой и горизонтальной ручкой. Для изготовления такой модели вам понадобятся следующие инструменты и материалы:

• ножовка по металлу;
• молоток;
• напильник;
• лента из пружинистой стали или обыкновенные вилы;
• деревянный черенок;
• пластмассовая труба;
• пластиковые ручки;
• изолента.

Насадку для «Торнадо» можно изготовить 2-мя способами: из вил и пружинистой стали. В первом случае насадкой для инструмента будут служить обыкновенные вилы, зубьям которых с помощью молотка необходимо придать нужный изгиб. После этого насадка крепится к деревянному черенку. Чтобы такой культиватор своими руками был удобен в работе, в строительном магазине нужно купить пластиковые ручки, которые используются для разного инвентаря (вил, лопат, сап и т.п.).

В качестве рычага будет служить отрезок пластмассовой трубы длиной 50 см. При выборе диаметра трубы следует учесть, что он должен немного превышать толщину пластмассовых ручек
. Пластмассовая труба разрезается с обоих концов таким образом, чтобы они вывернулись и наделись на ручки. Для более надежной фиксации ручек можно воспользоваться изолентой. В результате этой операции вы должны получить рычаг, который выступает от черенка с обеих сторон на 20-25 см. Последним этапом работ будет крепление черенка к рычагу.

В качестве насадки также можно использовать стальную ленту длиной 0,5 м, шириной 20 мм и толщиной 1,0-1,5 мм. Лента сгибается в виде петли и крепится к деревянному черенку. При этом края ленты тщательно затачиваются напильником, что позволит облегчить работу таким культиватором.

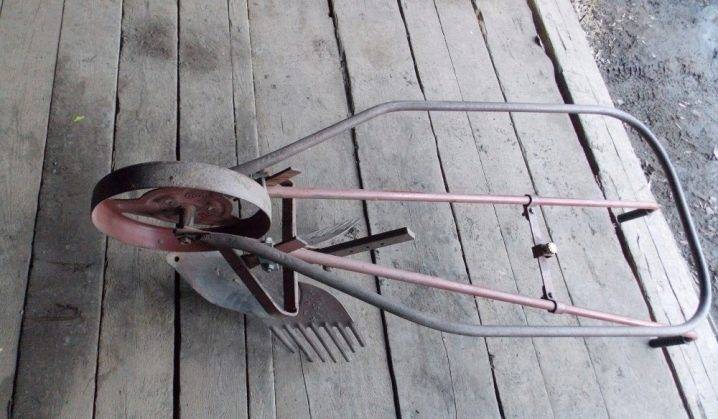

Самодельный культиватор на базе велосипеда

Чтобы сделать культиватор своими руками данного вида, необходимо приготовить:

Рисунок 3. Схема устройства самодельного культиватора из детского велосипеда.

• сварочный аппарат;
• ножовку по металлу;
• плоскогубцы;
• набор ключей;
• раму и руль от велосипеда;
• колесо;
• стрельчатую лапу;
• крепежные элементы;
• бумагу;
• карандаш.

Сначала на листе бумаги нужно сделать схему будущего изделия. На рис. 3 представлен пример культиватора, сделанного на базе велосипеда. После этого на велосипедную раму с помощью колодки скрепления установите лапу для культивирования и хорошо закрепите ее болтами, чтобы в процессе работ она не болталась.

В качестве управляющего элемента можно воспользоваться велосипедным рулем или металлическими трубками, сваренными между собой Т-образным способом. После установки каждого элемента необходимо проверять надежность его крепления. После окончания сборки для придания культиватору красивого внешнего вида его можно покрасить в практичный цвет.

Всем, кто имеет опыт , знакома ручная технология окучивания кустов.

Для того, чтобы облегчить этот процесс, можно сделать окучник из велосипеда своими руками.

Преимущества и недостатки ручных агрегатов

В большинстве своем работа на земле связана с физическим трудом. Культиваторы потому и популярны, что позволяют облегчить работу. Из плюсов такого инструмента выделяют:

• простоту использования;
• не требуются смазочные и горючие вещества;
• аккуратность обработки;
• возможность обработки земли в стесненных местах, например, на клумбах, теплицах.

Однако культиваторы лишены и недостатков:

• инструмент является устаревшим;
• в зависимости от устройства периодически приходится менять диски;
• низкая производительность;
• требуется прилагать физические усилия;
• низкая эффективность на целине и твердой земле.

Разновидности культиваторов

Данную технику выпускаются разных моделей:

• дисковые
• лаповые
• ротационные
• фрезерные.

Практически все культиваторы работают по одному принципу: запускается механическая часть, приводящая в состояние движения приспособление разрыхляющее почву.

Схема ручного культиватора (для увеличения нажмите на фото)

От назначения техники зависит её классификация: различие размера, мощность двигателя, функционирование, обширность работы. Учитывая эти критерии, они бывают:

• лёгкими
• средней тяжести
• тяжёлыми.

Для сравнительно небольших участков с мягким грунтом подходит лёгкая техника, обычно это клумбы, теплицы. Средняя по весу техника предназначена для глинистой почвы. Тяжёлая техника является универсальной, она подходит для любых видов почвы.

Различаются культиваторы способом функционирования:

• ручные культиваторы;
• с электрическим приводом;
• на бензине.

Мы остановимся на ручных культиваторах, которые для экономии средств можно изготовить самостоятельно.

Ряд преимуществ ручной конструкций:

1. Они экономичны, не требуют заправки топливом.
2. Заменяют несколько приспособлений: лопату, сапку, грабли.
3. Занимают мало места.
4. Помогают распределить нагрузку на все мышцы.

Что лучше использовать на даче мотоблок или культиватор, рассказывает следующая наша статья.

Процесс создания окучника

Процесс изготовления можно разделить на 5 этапов:

1. Крепление на заднем колесе обрезается так, чтобы в итоге был лишь «треугольник» от велосипедной рамы.
2. Культиватор будет размещаться вместо колеса, там его необходимо зафиксировать.
3. Прикрутите или приварите культиватор. Делать это следует качественно, ведь на эту часть окучника будет наибольшая нагрузка.
4. Далее регулируется вынос культиватора (насколько он далеко/близко). Делается это с целью удобства в процессе окучивания, чтобы не спотыкаться о лопасти культиватора.
5. Заранее снятый руль туго закручивается на месте седла.

Модель на базе двигателя от мясорубки

Многое из того, что потребуется для работы, можно найти в своём хозяйстве или без труда приобрести. Для изготовления элементов конструкции нужны:

• Исправный двигатель от мясорубки;
• Колёса с осями;
• Авторессора;
• Уголки;
• Лом;
• Винт;
• 2 трубы.

Из инструментов тоже многое найдётся под рукой:

• Кувалда;
• Плоскогубцы;
• Набор ключей;
• Молоток;
• Сварочный аппарат, но если его нет, то совсем не нужно покупать, а можно взять напрокат.

К изготовленному из металла картеру редуктора прикручиваются 2 уголка, а к ним затем привариваются 2 трубы, которые будут служить рукоятками, поэтому они предварительно должны быть изогнуты до удобной в работе формы. Для прочности можно приварить между трубами металлическую распорку. Далее, к уголкам привариваются оси для колёс, которые надо выбирать средних размеров. Потому что маленькие будут застревать в земле, а большими неудобно управлять.

В качестве вала используется обычный лом. Заготовка из него устанавливается во втулку, которая остаётся после удаления насадки мясорубки. Она убирается с помощью кувалды. Из авторессоры изготавливаются грунтозацепы, которые при монтаже надо слегка вывернуть винтообразно, чтобы легче было управлять культиватором. Затем их приваривают к валу под углом расположения 120 градусов.

Для удобства работы к ручке крепится выключатель, который подключается по схеме «треугольник», электропуск используется конденсаторный.

При быстром перемещении культиватора будут оставаться крупные комья земли, а если его передвигать медленно, то почва будет измельчаться. При желании для него изготавливается и самодельный плуг. Тогда можно будет не только рыхлить, но и вспахивать почву. Такой изготовленный культиватор своими руками может прослужить довольно долго.

Порядок изготовления культиватора

После того как процесс подготовки материалов и деталей окончен, можно приступать к изготовлению самодельного культиватора для минитрактора.

1. Первым этапом работы должно стать проделывание отверстий во всех стальных пластинах, приготовленных для культиватора.
2. Квадратную и прямоугольную пластины совмещают между собой таком образом, чтобы по сторонам квадратов можно было разместить фрезы, которые, в свою очередь, сцепляются между собой болтами или сварочным швом. Стоит учитывать, что при соединении с помощью сварки шов не будет отличаться высокой прочностью, из-за чего самодельный культиватор для минитрактора сможет работать исключительно на рыхлых черноземных грунтах. Сделанный своими руками культиватор, у которого пластины соединены фрезами, сможет обрабатывать и глинистую, и каменистую почву — он будет достаточно надежным и прочным, чтобы вынести максимально возможную нагрузку.
3. По окончании процесса соединения всех необходимых деталей и их сборки в одну конструкцию необходимо сделать отверстие в ее центральной части — через эту дыру будет проходить стальная прямая труба, о которой говорилось на этапе подготовки материалов. Трубу необходимо разрезать на пару равных составляющих и каждую из них оснастить специальными платформами с фрезами. Эти платформы закрепляются с использованием болтов или сварочным швом.
4. На предпоследнем этапе стальные трубки, оснащенные фрезами, нужно присоединить к валу моторного блока машины. При этом используется сверло по металлу, с помощью которого проделываются отверстия в валу и в трубке. Через эти отверстия проходят болты, которые необходимо закрепить гайками.
5. Финальным этапом сборки культиватора на минитрактор своими руками должна стать полная и внимательная проверка всех соединительных элементов конструкции. Только после проведения проверки культиватор можно начинать тестировать — это банальное требование техники безопасности.

Как можно модернизировать самодельный мотоблок?

Мотоблок Архипова многофункционален. Его можно задействовать в качестве плуга, либо же культиватора. Для этого достаточно съемные детали для плуга заменить деталями со снятыми отвалами для культиватора. Мотоблок по мере продвижения будет заглублять борозды в землю и укладывать в них картофельные клубни. Чтобы запахать клубни нужно лишь установить на место отвалы и пройтись агрегатом между высаженными рядами.

По такому же принципу можно окучивать и проросшие растения. О том, как самостоятельно сконструировать окучник для мотоблока, подробнее можно узнать из материала: https://diz-cafe.com/tech/okuchnik-svoimi-rukami.html

Сельхозагрегат удобен и при сборе урожая. Используя разные отвалы можно изменять ширину захвата. Агрегат хорош и тем, что способен собирать пропущенный картофель и оставшуюся после уборки ботву растений. Для этих целей его оборудуют граблями или бороной.

Универсальную конструкцию можно использовать не только для проведения сельскохозяйственных работ. В зимнюю пору его с успехом применяют для уборки снега. Верный помощник пригодится и для уборки дорожек придомовой территории. Установив на мотоблок валик с круглой щеточкой и дополнительную звездочку, хозяин облегчит себе работу по расчистке тротуаров.

Особенности самодельного культиватора

Глубина обработки почвы электрокультиватором не более 30 см. Он отлично и быстро справляется с работой в цветниках и на небольших грядках. Большинство из этих моделей — мини-культиваторы. Они имеют небольшой вес, удобны в работе, ими могут пользоваться даже женщины и пенсионеры. В отличие от бензиновых моделей, электрокультиваторы абсолютно экологичны и пригодны для обработки почвы в теплицах и парниках.

Для небольших садовых участков нерентабельно покупать дорогостоящие агрегаты для вспахивания земли. Современный рынок предлагает большой выбор моделей культиваторов: многорядных, однорядных, прицепных, ротационных, дисковых, фрезерных и других видов. Весом они могут быть от 10 до 50 кг.

Большинство из них прекрасно справляются с обработкой почвы и имеют длительный рабочий цикл, поэтому они очень нужны в крупных хозяйствах. Но многие дачники предпочитают более выгодный в финансовом плане вариант — создание электрического культиватора своими руками.

Электрокультиватор — это приспособление с размещённым на раме редуктором и электродвигателем. К выходному редукторному валу крепятся рабочие сошник и фреза. Острые ножи фрезы обеспечивают качественное вспахивание почвы. Глубина захвата регулируется сошником.

С рамой соединяется руль с рукояткой, крепится транспортное колесо. Принцип работы такой: электродвигатель передаёт через червячный редуктор момент вращения фрезам. Управление электрокультиватором осуществляется при помощи соединённого с рамой руля.

Для того чтобы пользоваться механизированными устройствами, облегчающими работу на приусадебном участке, совсем необязательно покупать дорогой мотоблок или электрокультиватор. Удобное приспособление может изготовить любой знакомый с техникой человек. Существует несколько самых распространённых моделей самодельных электрокультиваторов.

Разнообразие моделей

На рынке изделий для сельского хозяйства можно найти ручной окучник «Дружба». Он оснащен регулируемыми крыльями, которые позволяют изменять ширину захвата, и дополнением в виде переднего железного опорного колеса. Оборудование управляется двумя операторами. Габариты изделия составляют 55 см ширина и 48 см высота. Вес агрегата – 17 кг. Он произведен в городе Чебоксары, а его стоимость варьируется от 3000 до 4000 рублей.

Еще один вариант окучника – «Тяни-Толкай», который в народе называется ручным плужком. Он является нерегулируемым. Конструкция инструмента позволяет нарезать им борозды, пропалывать сорняки, окучивать высаженный картофель. Ширина изделия составляет 45 см, а высота – 90 см (вместе с ручкой). Агрегат имеет вес 7 кг. Он облегчен за счет прорезиненных ручек. Цена инструмента – от 1500 рублей. Он произведен в Киеве.

Популярный инструмент ручного типа – «Феном». Конструкция предусматривает возможность работы как с двумя, так и с одним оператором. Окучник является регулируемым как по высоте ручек, так и по ширине обрабатываемой гряды. В качестве дополнительного инструмента к окучнику предлагается плоскорез, который соединяется ручкой обычными болтами. Габариты изделия – 16х40х40 см, а вес – 10 кг.

Современные изготовители предлагают плоскорезы. Этот инструмент представляет собой согнутую пластину с заточенными краями. При помощи оборудования можно удалять сорняки и рыхлить почву. Для прополки одновременно нескольких междурядий несколько плоскорезов комбинируются на специальной сцепке. В продаже она называется широкорядным пропольником.

Из ручных инструментов для рыхления известность получил культиватор «Торнадо». Он отличается простой конструкцией, которая представляет собой соединенные к ручке изогнутые зубья. По отношению к основанию они развернуты против часовой стрелки. Чтобы работать с инструментом, достаточно поворачивать его вокруг оси в вертикальном положении.

Создание культиваторной секции

Если не удалось найти/купить/снять культиватор, его можно изготовить самостоятельно.

Создать базовый культиватор довольно просто. По факту, это тот же самый плуг. Возле основания крепятся две пластины, которые образуют угол, направленный вперёд (в сторону колеса). Во время движения окучника пластины будут разделять почву на 2 части и окучивать поднятой землёй картофельные ряды.

Однако следует придерживаться следующих требований к данной детали:

• общая ширина лопастей должна равняться 2/3 от междурядья кустов картофеля;
• культиватор должен уходить под грунт на 10-15 см;
• угол лопастей должен быть близок к 90 градусам – таким образом они будут идеально подхватывать почву.

После проведения полного спектра работ, должен получиться полноценный ручной окучник, идеально делающий свою работу в ходе выращивания картофеля.

Чтобы более детально ознакомиться с устройством и понять, как правильно изготовить такой самодельный окучник, можно посмотреть следующее видео:

Если управлять окучником вдвоём, процесс окучивания значительно упростится и ощутимо повысится эффективность проделанной работы. Для работы ручным окучником в паре, нужно прикрепить к передней части агрегата обычный ремень.

К задней части можно прикрепить какой-либо груз. Таким образом улучшается врезание в грунт, отчего, опять же, повысится эффективность работы. Но одновременно с этим таким агрегатом будет сложнее двигаться вперёд из-за повышения массы.

Из какого триммера можно сделать снегоуборщик

Если в хозяйстве имеется бензо- или электрокоса, не нужно заранее радоваться и спешить с ее переоборудованием. Не всегда получается самодельный снегоуборщик из триммера из-за особенностей конструкции агрегата:

Во-первых, смотрят мощность. Слабый двигатель будет быстро греться, ему чаще нужен отдых, отброс снега будет происходить на маленькое расстояние. Для снегоуборщика оптимально рассматривать триммер с минимальной мощностью 1,6 кВт

При таких данных самодельный снегоочиститель будет отбрасывать снег на 3 м.
Во-вторых, уделяют внимание конструкции штанги триммера. Если она изогнута, то даже не стоит пытаться использовать агрегат для переоборудования

Крутящий момент в таких штангах передается через гибкий трос. Механизм очень слабый и не подойдет для нормального вращения рабочего колеса снегоочистителя. Снегоуборщик получится собрать только из триммера с ровной штангой.

Если все данные мотокосы соответствуют требованиям, берут инструмент, ищут чертежи, приступают к модернизации агрегата своими руками.
