Идеально для приусадебных участков
Наиболее современные модели катушек со шлангами превращают полив огорода в прогулку по саду. Длина шланга варьируется и может достигать от десяти до сотни метров. С помощью такого помощника трудности полива газона, клумб и огорода забываются быстро.
Исключительным преимуществом механизма на катушке является его стабильность, обеспечиваемая устойчивой металлической опорой. Последняя, как правило, изготовлена из алюминия. Изделия оснащаются удобными ручками-трансформерами, регулируемыми по высоте, что делает их универсальными для покупателей любого роста. После окончания работ достаточно сложить рукоятку и наклонить внутрь, чтобы инвентарь не занимал много места при хранении.
Конечно, есть мастера на все руки, которые могут сделать катушку под садовый шланг своими руками. Для этого можно применить уже полуготовые решения использованных катушек от канатов или проволоки – главное придумать, как это изделие поместить на ось, чтобы оно свободно вращалось. Задачка для школьного урока труда. Впрочем, если не хочется пачкать белы ручки, то в магазинах можно без труда найти оговариваемые изделия и в различной модификации. Каждый огородник подберет для себя требуемый вариант.
Съёмная рукоятка
Ручку, с помощью которой можно вращать катушку со шлангом, я сделал съёмной, чтобы она не мешала при транспортировке барабана. Для изготовления съёмной ручки приготовил короткий болт 14 мм, длинный болт 10 мм, металлическую пластину размерами 20 * 120 мм и толщиной 3 мм. К одному концу пластины приварил головку короткого болта, к другому – головку длинного болта. Длинный болт с надетой на него трубкой служит рукояткой, а короткий болт вставляется в трубку, служащую осью катушки.
На расстоянии 25 мм от головки короткого болта просверлил сквозное отверстие 0 5 мм и метчиком нарезал резьбу для шпильки 0 6 мм. Подобрал барашковую гайку и из остатка этой же дюралевой трубки сделал изогнутую шайбу. На конце дюралевой трубки-оси болгаркой прорезал паз шириной 6 мм и длиной 25 мм. Короткий болт рукоятки вдел в трубку-ось таким образом, чтобы шпилька входила в паз, и закрутил барашковую гайку, фиксируя рукоятку. Чтобы барашковая гайка не потерялась, на конец шпильки навернул стопорную гайку с нейлоном.
Самодельная катушка для садового шланга из профиля Кнауф
Надоело вручную сматывать садовые шланги на даче. Один шланг — метров 40-45. Основной поливочный 3/4. Другой — метров 15 с насосом для откачивания колодца.
Каждый раз ворочать шланги туда-сюда уже не в радость.
Готовая катушка для таких целей стоит в зависимости от бренда и качества от 1.500 руб. Можно и дешевле найти — я встречал и за 860 руб, но качество отвратное.
Из материалов решил использовать направляющие Кнауф — благо их у меня осталось несколько штук — потолочные направляющие 28х27 и стоечные 60х27.
У меня оказалось пара кусков направляющих 28х27 длиной 154см. Их я решил использовать как «обод» колеса катушки». Решил с каждой из сторон отставить по 2-3см для перехлеста и фиксации. Оставшееся расстояние поделин на равные 8 отрезков чтобы сделать восьмиугольник. С кругом решил не заморачиваться.
В результате сторона восьмиугольника у меня получилась равной 185мм и для перехлеста осталось по 35мм. В таком варианте «диаметр» катушки будет равет 440-450мм.
Из стоечного профиля под получившийся восьмиугольник я отрезал пару поперечин. В одной из них вырезал паз шириной 60мм, отогнул «уши» в сторону и сделал крестовину.
Крепление делал на острые-шурупы «клопы» 9мм длиной.
Затем на эти крестовины надел «обод» из профиля 28х27 и закрепил теми же шурупами. В местах сгиба пересечения профиля сделал дополнительные крепления просекателем. так, на всякий случай.
С обратной стороны крестовины сделал вставку по центру из кусков того же профиля. только немного бортик срезал, чтобы профиль «въехал» внутрь профиля и закрепил эти вставки по бокам теми же шурупами «клопами». На фото выше это можно увидеть.

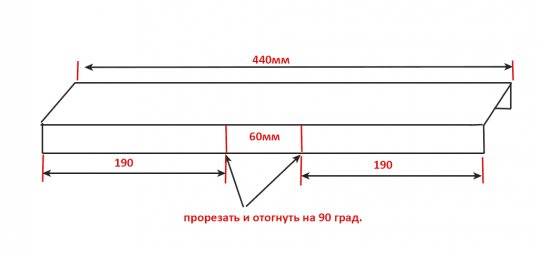

Четыре перекладины для соединения получившихся «штурвалов» сделал из того же стоечного профиля Кнауф. Использовал куски длиной 320мм. С каждой стороны сделал надрезы по 25мм после чего отогнул края в которые потом вкручивал шурупы «клопы». Все мешающие загнутые кромки стоечного профиля отгибал, выравнивал молотком. При необходимости подрезал ножницами по металлу.
Отгибать пробовал двумя вариантами — на фото видно. По большому счету как делать — без разницы. ИМХО
В сделал отметки центра и просверлил насквозь отверстия диаметром 10мм. Также разметил будущую центральную часть. Выбрал расстояние равное 160мм.
Далее все получившиеся перекладины прикрепил по посадочным местам.
После чего зафиксировал второе «колесо».
В одном углу профиля 28х27 просверлил небольшое отверстие для вращения оного на подставке в будущем. На пробном испытании вращал катушку короткой отверткой.
Читать так же: Особенности выращивания филодендрона в домашних условиях
Для тестирования катушки просверлил в березе отверстие чуть больше 10мм и туда прикрутил шпильку 10мм. На нее посадил катушку. Березу потом буду срубать.
Катушка получилась достаточно жесткой и не тяжелой. Пожалуй из фанеры получилась бы тяжелее.
На катушку наматывал садовый шланг 3/4 длиной чуть больше 40 метров. Поскольку немного опаздал с погодой и не успел снять шланг ранее, то вода в нем подмерзла и пришлось наматывать шланг с водой. Это сказалось на легкости вращения катушки. Вращать пришлось руками. Шпилька прогнулась немного.
При снятии катушки со шпильки края профиля цеплялись за резбу катушки. Потом надо будет или внутрь брусок прикрутить или трубу использую — посмотрю потом.
В целом результатом доволен. Осталось сделать нормальную подставку и еще пару катушек поменьше — благо профиля еще есть.
Ниже можно глянуть пару роликов.
Сборка барабана катушки

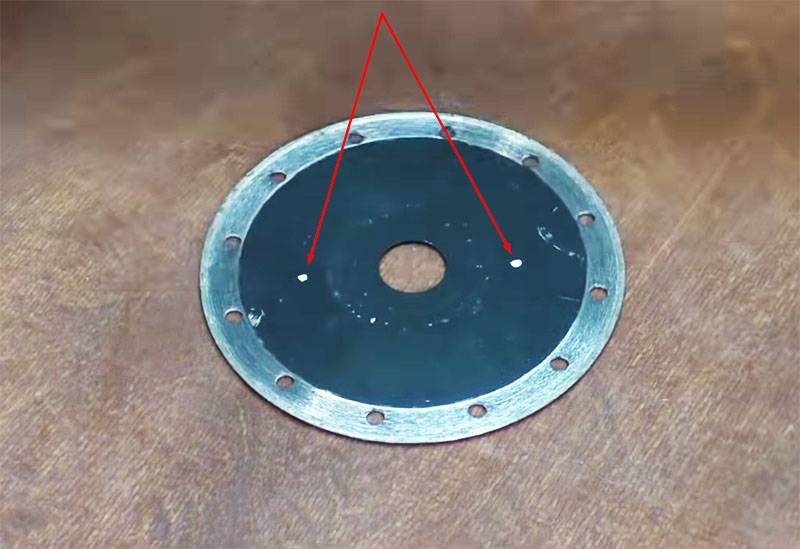

Теперь следует просверлить отверстия в пластиковой заглушке, используя диск в качестве шаблона. После этого, все три детали (барабан, диск, рукоятка) собираются воедино и стягиваются при помощи болтов с гайками. Изнутри имеет смысл поставить шайбы с широкими бортами – так соединение будет надёжнее.
Сборка барабана при помощи болтовых соединенийФОТО: youtube.com
Доводка барабана

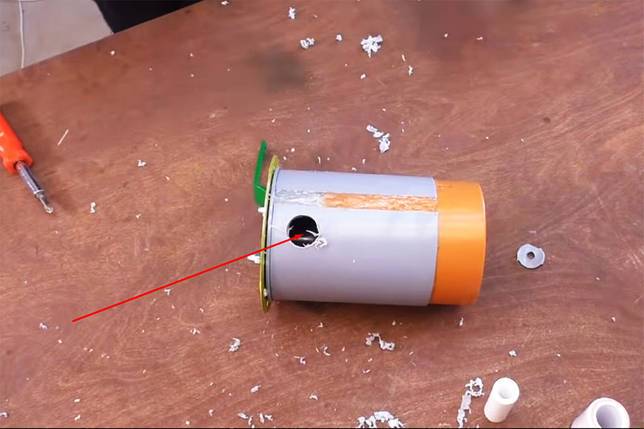

Далее следует продумать проход шланга сквозь стенку барабана. Для этого с краю, ближе к заглушке с прикрученной к ней рукояткой, необходимо сделать отверстие, соответствующее диаметру шланга. В этом поможет дрель с установленным в нём пером по дереву. Пластик является достаточно мягким материалом, а потому проблем с его сверлением не будет. По выполнении этой работы останется лишь собрать приспособление для намотки и хранения шланга, после чего можно будет его использовать по назначению.
При помощи пера по дереву высверливается отверстие, через которое будет проходить шлангФОТО: youtube.com
Это интересно: Барбарис Тунберга «Голден ринг»: описание, посадка и уход
Штурвал для катушки
Мне захотелось сделать ручку для вращения катушки в виде корабельного штурвала; хорошо смотрится, да и сыну игрушка. Конструкция штурвала — та же, что и у колеса телеги, которое мне уже приходилось делать, только с рукоятками.
Колесо имеет 8 спиц и, соответственно, обод его состоит из 8 элементов-» косяков». Для изготовления ступицы нужен был материал из твёрдых лиственных пород дерева, так как вся нагрузка при вращении ложится на неё. У меня была подходящая ветка ореха, древесина которого имеет нужную плотность. Спицы выточил из сосны. Их общий диаметр по концам сделал меньше длины окружности ступицы, чтобы не пришлось мучиться при сборке колеса. У меня этот диаметр равен 18 мм.
Самым сложным было правильно рассчитать части обода колеса — «косяки». Я использовал для этого собственные формулы, и в результате получил следующие значения (при диаметре обода 48 см и толщине его 6 см):
- длина внутренней стороны — 15 см;
- длина внешней стороны — 20 см;
- угол между большим основанием и боковыми гранями — 67,5 градуса.
После подготовки сегментов просверлил в них глухие отверстия под спицы и рукоятки. Подобрал диаметр так, чтобы спицы входили плотно, но чтобы их не нужно было забивать, иначе было бы тяжело склеить ровное колесо. Когда всё было готово, собрал штурвал всухую и пронумеровал детали. Для дополнительной жёсткости решил усилить клеевое соединение с помощью шкантов 8 мм.
Дальше собрал всё на клей (взял густой, чтобы он не очень быстро впитывался в древесину). Торцы сегментов смазывал клеем с обеих сторон, иначе, пока все детали колеса встанут на свои места, клей может высохнуть. После высыхания клея начертил окружность на наружной стороне и обрезал на самодельном приспособлении для ручного лобзика. После обрезки зашлифовал стыки сегментов и неровности окружности, вклеил рукоятки.
Теперь предстояло насадить штурвал на ось катушки с той стороны, с которой была установлена муфта с заглушкой. Решено было вклеить заглушку е ступицу штурвала. Сделал это на клей «Холодная сварка». Так как отверстия под оси делал пером, внутри отверстия под заглушку появились боковые отверстия. Они послужили дополнительным креплением, а быстрое схватывание и консистенция «Холодной сварки» позволили вклеить и выровнять всё по месту.
После схватывания клея зачистил неровности и покрыл штурвал в два слоя лаком. Затем вставил внутрь заглушки резиновую прокладку и закрутил штурвал на место, дополнительно ещё и намотав ФУМ.

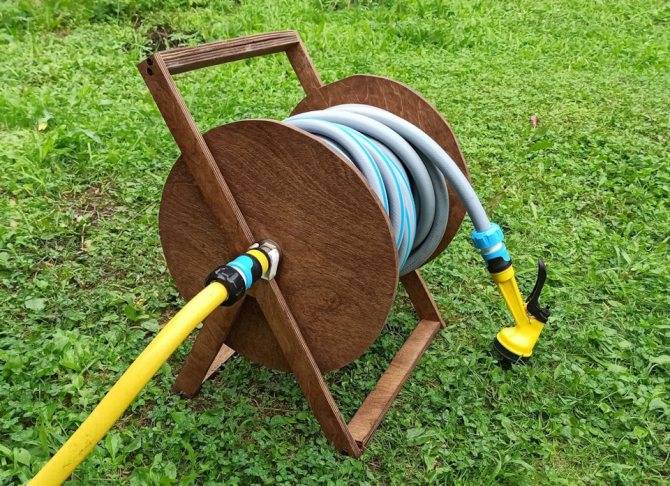

Катушка для шланга готова — можно открывать воду и пользоваться. Плюсов в моей конструкции много: катушка легко вращается, её размеры позволили нарастить шланг, не надо нагибаться при сматывании шланга, конструкция жёстко закреплена и не прыгает при использовании. Результатом я доволен.
Есть и неудобства. Например, при разматывании можно зацепиться шлангом за рукоятку штурвала — если тянуть сильно вбок. Можно было бы закрепить внизу столба направляющий поворотный ролик, но у меня катушка закреплена в таком месте, что в эту сторону шланг тянуть невозможно, поэтому я обошёлся без ролика.
Ссылка по теме: Опора для подвязки кустов своими руками
Как сделать катушку для поливочных шлангов
В данном видео показано, как сделана катушка, которая делает удобным наматывание и размотку поливочного шланга на дачном участке. Шланг при хранении не пережимается, легко разматывается, приспособление стоит на небольших колесиках и благодаря этому мобильно.
С началом поливного сезона каждый год наступает проблема сматывания и разматывания шланга. Поэтому было решено изготовить приспособление из простых материалов для хранения и траспортировки шланга.
Катушка сделана из 2 велосипедных ободов на подвижной оси из гладкокатаной арматуры 12 миллиметров. Вварена в трубочки. При хорошей смазке барабан отлично вращается. В движение он приводится при помощи рукоятки.
Габаритные размеры
Ширина приспособления составляет около 30 сантиметров, длина спицы около 20 см. Такие габариты позволяют уместить три слоя шланга, примерно 40 метров, а при полной нагрузке до 70-80 м. Катушка установлена на колеса для удобства транспортировки.
В следующем ролике покажем вам катушку из полипропиленовых труб для шлангов для полива в саду в огороде. Было принято решение отказаться от металлической конструкциив комбинации с деревянными деталями, чтобы максимально ее облегчить и сделать катушку переносной.
Использованы 25 миллиметровые трубки. Это обычные самые дешевые полипропиленовые трубы, а часть рукоятки из трубы со стеклопластиковым усилением. Ушло такой трубы около 1 метра.
Электроника для самодельщиков в китайском магазине.
В данном случае катушку с осью можно легко разобрать, кроме рукоятки и оси. Понадобились также сантехнические манжеты 50х25. Сама катушка очень качественная, прочная и труба в ней очень плотно сидит.
В другой статье о том, как сделать полив автоматическим.
Вариант катушки для шланга – самоделка
Такая катушка отличается практичностью, так как шланг не нужно сматывать и отдельно подсоединять к емкости. Она уже подсоединена к ней. Теперь о том, как ее сделать.
Для того, чтобы сделать такой держатель шлангов в саду, нам нужны заглушки, как на фото ниже, и обрезок ПВХ трубы.
Так же подготовим ручку, и две стойки как на фотографии.
Середина катушки будет иметь такую деталь, в которую сбоку поступает вода, а середина будет подключена к шлангу.
Четыре шпильки, и труба с креплением крепятся к первой боковине катушки.
Далее прикручивается вторая боковина, а на очи одевается отрезок трубы.
Для каркаса используем такие же оси, и ПВХ трубки.
По бокам делаем шайбы из обрезков ПВХ трубы.
Вот такая катушка поучилась. Конструкция удобна, и проста в изготовлении.
Шланг для подачи воды подключается с левого боку.
Тележка для шланга своими руками чертежи
Удобная катушка для поливочного шланга своими руками Было желание сделать катушку, которая была бы такой-же функциональной, как и заводская, прослужила бы много лет и не уступала бы по эстетичности.
Для изготовления катушки своими руками, первым делом занялся поиском материалов. Если с рамой и сердцевиной все было более-менее понятно — отрезок канализационной трубы и полоса 20х4мм (то, что имелось в наличии), то для боковин ничего подходящего не нашлось.
Фанеру отбросил сразу, поскольку постоянно будет контактировать с влагой (конденсат от шланги), поэтому рассчитывать на то, что катушка прослужит долго, не стоит. Более долговечные варианты и при этом имеющие привлекательный внешний вид, которые мне пришли в голову, это применение крышек от большой кастрюли (выварки) или применение днища от пластикового тазика.
Поскольку крышки отдельно не продавались, были приобретены два тазика (явно не для пищевых продуктов), по довольно низкой цене.
Отступив пару сантиметров от края дна, отчертил линию и ножовкой отрезал днище.
Диаметр боковин составил 30см. Длина сердцевины катушки 33 см. Поскольку диаметр канализационной трубы довольно мал для навивки шланги, я ее разрезал вдоль и в дальнейшем расширил.
Из полосы 20х4мм был сварен каркас. По центру каркаса приварены отрезки тонкостенной трубы ¾» (чтобы в нее свободно входила ось – труба ½»).
Поскольку тазик оказался не особо жестким, то для увеличения жесткости, решил приклеить вставки из ПВХ пластика. Спросите, почему бы сразу не сделать боковины из ПВХ пластика? Дело в том, что ПВХ пластик довольно мягок и легко царапается. Через 1-2 года внешний вид у такой катушки будет не ахти. Для жесткости, можно было бы использовать и фанеру (установив ее с внешней стороны, чтобы не контактировала с влагой), но у меня ее просто напросто не оказалось.
Относительно центра очертил окружность диаметром 140мм и просверлил четыре отверстия для шпилек, и центральное отверстие для ½» трубы.
Чтобы было меньше перегибов шланга при подключении к оси, поначалу хотел использовать в качестве тройника фильтр грубой очистки, где вместо фильтра вкручивался штуцер для подключения коннектора поливочного шланга. Но не тут, то было, высота от центра оси до края коннектора оказалась больше диаметра сердцевины.
Пришлось искать другой вариант, который оказался на много проще, используя обычный тройник и уголок, можно получить какой угодно угол.
Трубу, которая не задействована в водоснабжении я попросту залил силиконовым герметиком, дабы не мучиться потом с его герметизацией на выходе, при чем на выходе будет установлена рукоятка для намотки.
Шпильки были изготовлены из 10мм прутка
Поскольку шпильки были установлены по радиусу большему чем радиус канализационной трубы, то чтобы надеть канализационную трубу на шпильки, ее пришлось нагреть строительным феном. В итоге получился довольно солидный зазор, который оказался вполне удобным для подключения коннектора к штуцеру.
Для соединения рамы использовались те же шпильки из 10 мм прутка, а в качестве ручек, на шпильки были одеты отрезки полипропиленовой трубы.
С рамой я немного не угадал, и отрезки труб, в которые заводится ось катушки, оказались короткими.
Чтобы при намотке катушку не телепало из стороны в стороны на ось поставил шайбы (из полипропиленовой трубы).
Теперь остается надеть коннектор на шланг, подключить к оси катушки и намотать шлангу. Первоначальную намотку лучше производить вдвоем, чтобы один разматывал шлангу, а другой наматывал на катушку, таким образом, вы избежите перекручивания шланги.
Я думаю, что катушка для шланга изготовленная своими руками получилась ничуть не хуже заводской. Напоследок хочу отметить, что если сделать верхнюю часть каркаса более длинной, то для удобства передвижения можно установить колесики от ручной тележки.
Вместимость данной катушки ориентировочно на 40м шланги диаметром ½».
Источник
Заключительная часть
Без сомнения, подобное хранение шланга более удобно. Для полива не всегда требуется вся длина, а здесь его можно вытянуть совсем немного и начать работу. Да и обратная намотка значительно упростится.
Так хранить шланг значительно прощеФОТО: youtube.comМожно размотать совсем немного и подключитьФОТО: youtube.com
Watch this video on YouTube
Редакция Homius приглашает домашних мастеров и умельцев стать соавторами рубрики «Истории». Полезные рассказы от первого лица будут опубликованы на страницах нашего онлайн-журнала.
ФОТО: YouTube-канал Workshop Diy
Предыдущая ИСТОРИИЗабор из полимерно-древесного композита: самостоятельный монтаж
Следующая ИСТОРИИКогда руки крюки: вторая жизнь старой кружки
Изготовление катушки для шланга своими руками- фото
1.Трубы внутри барабана подают воду в шланг и являются осью вращения катушки.
2.При выборе ширины и диаметра барабана исходил из необходимости доступа к трубам во время монтажа и эксплуатации.
3.Размеры катушки взял немного больше заводских, чтобы можно было нарастить длину шланга.
4.Размеры заготовок для кронштейна вымерял по месту с учётом зазоров и толщины шайб.
5.При склеивании кронштейна в дело пошли все имеющиеся струбцины.
6. После высыхания клея обрезал выступающие части, обработал шкуркой и просверлил отверстия под ось.
7.Перед окончательной сборкой покрыл кронштейн акриловым лаком.
8.Металлический соединитель при подключении к подводящей трубе позволяет катушке вращаться, не нарушая герметичности.
9.Фитинг для подключения шланга собрал под углом, чтобы он не перегибался. Дополнительным заглушённым отводом, вставленным в отверстие в толстой рейке барабана, зафиксировал катушку на оси.
10.Подключены внешние трубы для подачи воды.
11.Для облегчения отпиливания элементов колеса-штурвала я оснастил пилу маленькой «кроваткой» с боковым упором.
12.Колесо состоит из 8 элементов, ступицу выточил из ветки орешника, а спицы — из сосны.
13.Отверстия под шканты делал ближе к внутренней стороне элементов колеса. После скругления наружного периметра восьмигранника они окажутся в центре.
15.Для стяжки колеса при склеивании использовал ремённую стяжку для рамок, из которой вынул вставки для углов, и струбцины.
16.Штурвал с вклеенной заглушкой.
Предисловие
Вряд ли вы являетесь разводчиком суккулентов, если не прошли мимо заголовка статьи. В наших широтах каждый, кто хочет разбить сад и огород, должен позаботиться о надлежащем поливе растений. Марафон с лейкой, по старинке, пусть проходит теща, а для любимой жены придется прикупить шланг поливочный на катушке.
Ножки тележки
Ножки я сделал из двух уголков. Одну сторону уголка, отступив от края 20 мм, загнул на угол 135 градусов внутрь уголка, другую отогнул на 45 градусов наружу. Углы можно проверить транспортиром или угломером. Сформированный таким образом уголок я надел на выступающий профиль основания, подрезанный на 45 градусов, и прикрепил заклёпками.
Чтобы изготовить держатель для барабана, я согнул одну полку у двух уголков так, чтобы в получившиеся скобы свободно входила алюминиевая трубка – ось катушки. Держатели закрепил на стойках П-образной рамы на высоте 270 мм от основания. На последнем этапе закрепил дверную ручку сверху П-образной рамы.
Катушка для наматывания поливочного шланга (из колесного диска)
Приветствую всех любителей помастерить, предлагаю к рассмотрению инструкцию по изготовлению полезной самоделки для дачи, которая позволит удобно и долговечно пользоваться шлангом для полива огорода. Речь пойдет о катушке для наматывания шланга, ее автор собрал из колесного диска. Помимо этого, самоделка оснащена колесиками, что позволяет легко таскать всю конструкцию с намотанным шлангом по участку. Если проект вас заинтересовал, предлагаю изучить его более детально!
Список материалов:
— диск от колеса; — круглые трубы; — подшипник подходящего диаметра; — профильные трубы; — колесики от коляски; — стальной стержень для оси; — стальные пластины; — поливочные штуцера.Список инструментов: — сварочный аппарат; — дрель; — болгарка (УШМ); — точильный станок; — гибочный станок; — краска по металлу и пр. Процесс изготовления самоделки:
Шаг первый. Установка диска на ось
Первым делом автор подобрал под диск подшипник, отцентрировал на глаз и приварил подшипник к диску. Далее по внутреннему диаметру подшипника была подобрана труба, ее привариваем к внутренней части подшипника. Теперь у нас есть диск, установленный на оси в виде трубы.
Шаг второй. Рама и колесики Ось привариваем к куску прямоугольной трубы, а также привариваем кусок трубы, которой будет служить ручкой.
К раме приваривается ось для колесиков, автор обточил концы оси при помощи точильного станка. Колеса автор использовал от старой тележки, нарезал резьбу и прикрутил колеса гайками с шайбами.
Шаг третий. Внутренняя труба Берем кусок трубы и нарезаем на обоих концах резьбу, если ее там нет. Эта труба вставляется внутрь другой трубы, которая является осью. Вставленная труба будет служить для соединения шланга, который намотан на катушку и для подключения к катушке воды из напорной магистрали.
Шаг четвертый. Обода Гнем из стальных пластин обода, автор для этих целей использовал свой самодельный гибочный станок. Ну а далее привариваем изготовленные кольца к диску, получаем отличные бортики для шланга.
Шаг пятый. Покраска и испытания Красим самоделку, а затем на внутреннюю трубу ставим штуцера для подключения шланга. Перевозим катушку в нужное место, разматываем куда нужно шланг и подключаем самоделку к напорному трубопроводу.
Вот и все, теперь можно поливать растения или мыть машину. У автора имеется специальный поливочный пистолет с самыми разнообразными режимами работы.
На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!
Источник
Этот пост может содержать партнерские ссылки. Это означает, что я зарабатываю небольшую комиссию за ссылки, используемые без каких-либо дополнительных затрат для вас. Дополнительную информацию смотрите в моей политике конфиденциальности.
катушка, шланг, полив, мойка
Катушка для поливного шланга
В теплое изоляционно-удаленное лето 2021 года я много времени проводил на даче. А куда деваться? Все планируемые поездки/отпуска накрылись, а в квартире я с апреля насиделся вдоволь. Жена развила бурную деятельность — цветочки/ягодки плюс газончики/грядочки. В какой-то момент я устал запинаться о поливочные шланги и решил занять руки и голову.
Конечно, катушка для шланга не бог весть какой «проект», — готовую в магазине можно за пару тысяч купить. Но на любой даче огромное количество всякого шмурдяка, который валяется годами, потому как выкинуть жалко. Поэтому я решил катушку изготовить, — из того, что есть. А было у меня много чего: обрезки фанеры, куча всякого крепежа + разобранный старый стальной водопровод на 3/4 дюйма (трубы, сгоны, угольники, тройники и прочая и прочая).
Использованные материалы: сгон (2 штуки), тройник на 3/4, уголок на 3/4, контргайка (2 штуки), заглушка, штуцер для шланга (2 штуки), фиксатор трубы (2 штуки)
Самый мешающий шланг (он же самый длинный) у меня был 19 мм диаметром (3/4 дюйма). Я на бумажке быстренько посчитал максимальный размер бобины и приступил к реализации. Окружности размечал с помощью центровочного шурупа и карандаша на веревочке. В общем, три часа с лобзиком, отверткой и гаечным ключом, и катушка готова. Красил тоже тем, что было в наличии.
В магазине пришлось покупать только мелочевку: два штуцера для подключения вводного и выводного шлангов, две контргайки, торцевую заглушку и уголок на 3/4 с внешней резьбой. Да, еще купил два фиксатора полипропиленовых труб — для переноски.
Катушка отдельно
Переноска отдельно
Катушка готова к первому испытанию
Конечно, проект «из того, что было» имеет свои минусы. Сгоны у меня были от старого водопровода — одинаковой длины. Если бы покупал, то взял бы разные. Испытания подтвердили мои опасения: внутренний вывод надо смещать максимально близко к боковине. А так шлангу мало места, и он заламывается при переходе на бобину.
Пришлось напрячь голову и поскрести по сусекам. В результате был найден пластиковый держатель для шланга стиральной машины. Он был немного обрезан, подогнут и прикручен в качестве направляющей для поливного шланга. Диаметр вывода стиралки, как раз, 3/4 дюйма — встало идеально, и шланг перестал заламыватьс
Держатель был такой (фото не мое), прикручивал его к катушке тремя шурупами на внутренний вал
Катушка в деле
Первоначально я планировал делать ручку для наматывания шланга на катушку. В результате не стал. Все варианты выходили сильно дорогими в реализации. А катушек планировалось три штуки — две под шланги и одну под провод удлинителя для газонокосилки. Как оказалось, — катушка прекрасно крутится руками, правда, не очень быстро.
Пару недель так и крутил. А потом просто «сделал» универсальную ручку. К сожалению, фото оригинала не делал, а сама конструкция осталась на даче. Короче, я просто взял самый маленький разводной ключ, вставил в отверстие на ручке длинный болт и прихватил его гайкой. Потом просто просверлил «туннель» в деревянном цилиндрике. В результате заимел быстросъемную ручку для любой своей катушки.
Для наглядности изобразил примерный вид своей универсальной ручки. В реальности сам ключ там в полтора раза меньше, болт в два раза больше, а деревянная рукоять имеет отверстие
Изготовление ручки катушки и её крепёж
Для платформы, на которой будет крепиться металлическая ручка, лучше всего использовать отрезной диск с алмазным напылением. В нём необходимо просверлить два отверстия под болты, расположенные одно напротив другого. Расстояние между ними необходимо замерить и записать – оно ещё пригодится при изготовлении самой ручки, при помощи которой будет вращаться барабан катушки.
Работа с рукояткой барабана катушки
Для изготовления ручки можно использовать металлическую пластину. Её необходимо немного выгнуть, чтобы после прикручивания рукоятки она не задевала за канистру. В той части, которая будет прикручиваться к барабану, делается 2 отверстия, которые должны совпасть с теми, что просверлены в диске.
Когда эта работа выполнена, стоит окрасить детали, придав эстетики внешнему виду изделия. В данном случае для рукоятки и корпуса из канистры был выбран насыщенный зелёный цвет, а для платформы из диска жёлтый.
