Самоделки из двигателя от стиральной машины

Подключение двигателя

Для компоновки проводов обмотки потребуется мультиметр. Также нелишним будет приготовить бокорезы или плоскогубцы для зачистки жил. Список остальных инструментов зависит от того, какое именно оборудование будет собираться к двигателю.

Подключение агрегата к переменному току.

Определяем пары. Один щуп прикладываем на любую жилу, а другим проверяем остальные. Если мультиметр дал сигнал, то значит, пара нашлась.
Находим показатель сопротивления двух обмоток. Наибольшее значение указывает на пусковую пару.
Разные тандемы соединяются попарно, а затем подключаются к общей сети 220 В.
Кнопку выключения можно установить на кабель пусковой обмотки.

Самодельная стиральная машина

Немало публикаций имеется о самодельных стиральных машинах, используемых главным образом на даче.

У меня тоже было несколько таких конструкций. Вначале я пытался восстановить старые, выброшенные хозяевами стиральные машины типа «Малютка» и им подобные. Но вскоре убедился, что для меня это невыгодно. Необходимо было приобретать в магазине некоторые детали для обеспечения герметичности в месте установки активатора, а также конструировать крепление «не родного» привода (электромотора) к стандартному пластмассовому баку машины.

Я отношусь к тем самодельщикам, которые живут только на пенсию и не имеют своей автомашины. Дачу (за 150 км от дома) я строю один вот уже несколько лет. Объем строительства за лето определяется количеством материалов, которые могу приобрести весной.

При конструировании данной машины, я придерживаюсь одного главного принципа — минимум покупных деталей, никаких сварочных и токарных работ и т.п.

А теперь непосредственно о конструкции стирального устройства, которое меня вполне удовлетворяет (рис.1).

Шаг 1

. В качестве привода я использовал без переделки электромотор от станка «Умелые руки», а вместо бака — эмалированную кастрюлю. На бак кастрюлю свободно уложил стиральное устройство, смонтированное на пластмассовом диске толщиной 8 мм и диаметром на 100 мм больше диаметра бака (фото 1).

Шаг 2

. В центре диска проделал отверстие ø10 мм для прохода вала электромотора. Мотор закрепил на диске статорными болтами — их длина позволяет сделать это.

Шаг 3

. Активатор смонтировал на днище алюминиевой кастрюльки без ручек. Вначале вставил втулку в подготовленное для нее отверстие в днище и закрепил ее изнутри гайкой. Затем вставил ось активатора во втулку снаружи. Следует уточнить: активатор и втулка с гайкой взяты комплектом от отслужившей свой век стиральной машины. При этом никаких сальников и других уплотнений не потребовалось.

Шаг 4

. Вал электромотора ø10 мм имеет резьбу на конце. Подобранный мной активатор имеет ось также ø 10 мм и резьбу на конце. Для соединения вала и оси использовал втулку с внутренней резьбой М10. Готовой втулки с внутренней резьбой не было, изготовить ее токарным способом в условиях дачи не представлялось возможным. Вышел я из этого положения следующим способом. На болт М10 плотно друг к другу навернул три гайки М10. На них с большим усилием насадил стальную трубку соответствующего диаметра и завальцевал ее края. Затем согнал получившуюся деталь с болта — получилась нужная втулка, она исправно отслужила весь летний сезон (рис. 2). Навернул втулку на половину длины на вал электромотора. Потом, придерживая втулку, ввернул в нее ось активатора.

Шаг 5

. Замерил точное расстояние между пластмассовым диском и активатором. Учел толщину фланца втулки активатора, а также дна кастрюли и приклепал к кастрюле 3 лапки соответствующей длины.

Шаг 6

. Затем собрал все детали в соответствии с замыслом и получил почти готовую стиральную машину. Электромотор укрыл кожухом с ручкой — частью корпуса от бывшего пылесоса. Закрепил его также с помощью металлических лапок. Выключатель использовал тот, что уже имелся на ручке кожуха.

Соединения проводов под колпаком осуществил посредством колодочки, которую закрепил на электромоторе. Чтобы диск при работе устройства не смещался от центра бака, снизу к нему по кругу шурупами прикрепил шесть пробок от полиэтиленовых бутылок. Между электромотором и диском уложил резиновую прокладку.

При хранении устройства провод питания полностью, за исключением вилки, утапливаю под кожух.

На верхнюю кромку бака надел разрезанную вдоль резиновую трубочку ø 10 мм.

Шаг 7

. Порядок стирки следующий. Кладу белье в бак, засыпаю стиральный порошок и наливаю горячую воду. Количество белья и воды, которые «потянет» электромотор, определил опытным путем.

Опускаю устройство на бак. При этом пробочки на нижней стороне диска располагаются по периметру бака снаружи. Включаю электромотор. Дополнительного крепления устройства на баке не требуется.

Так как обороты вала электромотора достаточно большие (более 3000 об/мин), то стирка происходит быстро и качественно, без вибрации и шума.

Единственное, что можно считать недостатком данного устройства — это малая его производительность. Мощность электромотора составляет около 200 Вт, емкость бака также мала (соответствует мощности данного мотора), поэтому нормальная стирка происходит при загрузке лишь 4-х мужских рубашек (или другого белья, равного им по весу).

При необходимости увеличить производительность стиральной машины надо поставить электромотор большей мощности и увеличить объем бака.

Самодельная стиральная машина

3.9/5 — Оценок: 40

Ленточная шлифовальная машина своими руками

Машинка из моторчика

Сделать машинку из моторчика очень просто. Для этого нужны схемы и платы, которые продаются в специальных магазинах. После приобретения всего необходимого можно приступать к делу. Существует два варианта изготовления машинки: корпус можно сделать самостоятельно либо купить готовый, который облегчит работу мастера. Приобретая набор, человек получает детали автомобиля, колеса, проводки, запчасти, пульт управления и сам моторчик (если такового не имеется). Стоит отметить, что это будет стоить дороже, чем купить обычную готовую машинку, но и от самого процесса можно получить огромное удовольствие.

Таким образом, совершенно очевидно, как сделать из моторчика машинку — достаточно лишь приобрести готовый корпус и поместить туда главную деталь автомобиля. Не стоит забывать о пульте управления, который нужно качественно подсоединить к игрушке. В итоге человек получит самодельную машинку, которая будет круче любой покупной. Кроме того, ее можно усовершенствовать, перекрасить и оформить так, как душе угодно.

Помимо всего вышеперечисленного, прелесть изготовления машинки из моторчика заключается в том, что ребенок непременно оценит все усилия родителя, после чего будет безмерно счастлив. Соорудить чудо-автомобиль можно вместе с детьми. Это очень занимательное и интересное занятие. Рассмотрим, что можно сделать из моторчика еще.

Каким может быть двигатель от старой стиральной машины

Если вы собрались делать самоделки из бывшего в употреблении двигателя, нужно разобраться, что он собой представляет и на что способен. В стиральных машинах вы можете встретить три типа моторов: асинхронный, бесколлекторный и коллекторный. Рассмотрим их поближе:

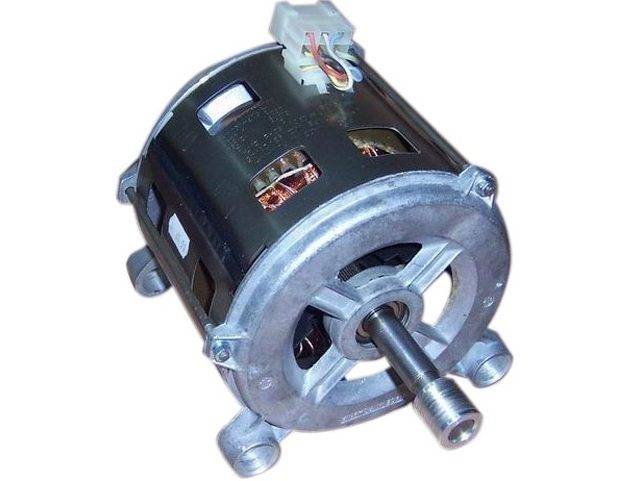

Асинхронный – может быть двухфазным или трёхфазным. Двухфазные движки встречаются у старых моделей ещё советского производства. Более современные машинки оснащены трёхфазным. Конструкция такого движка предельно проста, он может развивать скорость до 2800 оборотов в минуту. Снятый с машинки рабочий двигатель нужно просто смазать – и он готов к новым подвигам.

Такие моторы отличаются тихой работой. Их единственный недостаток – внушительные габариты

Коллекторный – такой вид мотора вы обнаружите в конструкции большинства бытовых приборов. Подобные устройства могут работать от постоянного и переменного тока, имеют компактные размеры и управляемую частоту оборотов. Единственный недостаток такого движка – стирающиеся щётки, но эти детали можно при необходимости заменить.

Нужно признать, что, в сравнении с асинхронным, такой мотор более шумный. Кроме того, он часто перегревается и даже искрит

Бесколлекторный прямой привод – самый современный движок от корейского производителя. Вы обнаружите его в современных стиральных машинках от LG и Samsung.

Подобные модели – самые компактные. Они отличаются износостойкостью, простотой конструкции и высоким КПД

Теперь, когда вы можете определить тип мотора, осталось решить, куда можно применить двигатель от стиральной машины.

Самоделки из двигателя от стиральной машины (видеоподборка, фото, схемы)

Магниты заказал у ООО «НПК «Магниты и системы», прежде я уже покупал магниты при постройке ветряной электростанции. Магниты неодимовые, размер магнитов 20x10x5. Стоимость 32 штук магнитов с доставкой 1240 рублей.

Переделка ротора заключалась в снятии слоя сердечника (углублении). В образовавшемся углублении будут установлены неодимовые магниты. В начале на токарном станке было снято 2 мм сердечника – выступ над боковыми щечками. Затем было сделано углубление на 5 мм под неодимовые магниты. Итог переделки ротора можно видеть на фотографии.

Измерив длину окружности получившегося ротора, были произведены необходимые расчеты, после которых из жести был изготовлен шаблон-полоска. С применением шаблона ротор был разделен на равные части. Между рисками потом будут вклеены неодимовые магниты.

На один полюс использовалось 8 магнитов. Всего на роторе получилось 4 полюса. С помощью компаса и маркера все магниты были промаркированы для удобства. К ротору магниты приклеивались “Суперклеем”. Скажу, дело это кропотливое. Магниты очень сильные, приходилось их крепко держать при склеивании. Были моменты, когда магниты отрывались, прищемляли пальцы, а клей прилетал в глаза. Поэтому клеить магниты нужно с применением защитных очков.

Полость между магнитами решил заполнить эпоксидной смолой. Для этого ротор с магнитами был обернут несколькими слоями бумаги. Бумага закреплена скотчем. Торцы для дополнительной герметизации замазаны пластилином. В оболочке вырезано отверстие. Вокруг отверстия из пластилина сделано горлышко. В отверстие оболочки заливалась эпоксидная смола.

После застывания эпоксидной смолы, оболочка была снята. Ротор зажат в патрон сверлильного станка для последующей обработки. Шлифование проводилось наждачной бумагой средней зернистости.

Из электродвигателя выходили 4 провода. Нашел рабочую обмотку, а провода от стартовой обмотки отрезал. Установил новые подшипники, поскольку старые вращались туговато. Болты стягивающие корпус тоже установлены новые. Выпрямитель собран на диодах Д242, в качестве контроллера зарядки применяется контроллер «SOLAR», купленный еще несколько лет назад на Ebay.

Испытания генератора можно посмотреть на видео. Для зарядки аккумулятора достаточно 3-5 оборотов генератора. На максимальных оборотах дрели из генератора получилось выжать 273 Вольта. Увы, залипание приличное, поэтому на ветряк такой генератор ставить смысла нет. Разве что ветряк будет с большим винтом или редуктором. Генератор будет стоять на горнолыжном подъемнике. Испытания в полевых условиях уже этой зимой. Источник www.konstantin.in 4. Подключение и регулировка оборотов коллекторного двигателя от стиральной машины-автомат Изготовление регулятора: Настройка регулятора:

Тест регулятора: Регулятор на болгарке:

Скачать: Cхема управления двигателем на TDA1085.zip

5. Гончарный круг из стиральной машины 6. Токарный станок из стиральной машины автомат Как сделать переднюю бабку токарного станка по дереву из мотора от стиральной машины. и регулятора оборотов с поддержанием мощности. 7. Дровокол с двигателем от стиральной машины Самый маленький однофазный, винтовой колун с двигателем от стиральной машины мощностью 600 Вт. со стабилизатором оборотов Рабочие обороты: 1000-8000 об/мин. 8. Самодельная бетономешалка Простая самодельная бетономешалка, состоит из: бочка 200 л, двигатель от стиральной машины, диск от жигулей классика, редуктор сделанный из генератора запорожца, шкиф ведомый большой от стиральной машины фея, маленькие шкивы самоточки, шкиф барабанный сделан из этого же диска.

Подготовил и собрал воедино: Maximan

Монтаж несущей конструкции и лопастей

При возведении вертикального ветряка для дома своими руками, особое внимание уделяется основе всей конструкции, так как сам агрегат следует поднять как можно выше над землей. Это потребует более серьезных финансовых вложений, но сэкономленная энергия, со временем окупит эти затраты. Чем выше конструкция, тем выше скорость ветра, следовательно, для устройства с большими габаритами и весом, требуется подготовка фундамента

Чем выше конструкция, тем выше скорость ветра, следовательно, для устройства с большими габаритами и весом, требуется подготовка фундамента.

Данная установка требует основательного укрепления и надежного основания

Лопасти у любого вида устройства следует крепить под определенным углом, как у вертикальных, так и у горизонтальных устройств.

Расположение лопастей у горизонтального агрегата

Чертеж направления лопастей вертикального устройства

Лопасти небольшого прибора, выполненные из пластика. Видно, что точно своими руками

Важно! При штормовом ветре, эксплуатация ветряков не рекомендуется, так как лопасти могут не выдержать сильной нагрузки. Предусмотрите в своей конструкции средство аварийной остановки ротора

Электродвигатель для точильного станка или наждака

Покупка готового точильного станка не всегда возможна, в первую очередь из-за высокой цены, и в этом случае буквально незаменимым становится электродвигатель от стиральной машины или другого оборудования.

Много усилий требует правильная компоновка будущего агрегата, а также решение такой технической проблемы, как насадка точильного камня на вал двигателя. Во многих случаях на нем отсутствует резьба, а диаметры вала и отверстия в камне не совпадают. Обычным выходом из положения служит использование специальной детали, которую нужно отдельно заказывать в мастерской у токаря. Эта деталь может называться фланцем, переходником, ступицей и т.д.

Вытачиваемый фланец должен насаживаться на вал и фиксироваться с помощью болта. Кроме того, потребуется шайба и гайка с резьбой, направленной в сторону, противоположную вращению вала двигателя. За счет этого, во время работы будет происходить самопроизвольное закручивание гайки. В противном случае, гайка быстро раскрутится и камень слетит.

При необходимости можно изменить направление вращения ротора. В стиральных машинках устанавливаются асинхронные двигатели, поэтому, достаточно выполнить переключение соответствующих обмоток, и направление вращения изменится. Для запуска двигателя потребуется пусковая катушка. Если она отсутствует, то в этом нет ничего страшного: при толчке камня в нужную сторону, устройство заработает самостоятельно.

Для изготовления точильного станка вовсе не обязательно пользоваться двигателями повышенной мощности. Вполне достаточно 400 Вт, и даже 100-200 Вт

Следует обращать внимание на количество оборотов в минуту, которые не должны превышать 3000. В противном случае мотор со слишком высокой частотой вращения может привести к разрушению точильного камня

Наиболее оптимальным вариантом считается электродвигатель с 1000 об/мин.

Эксплуатация самодельного точильного станка предполагает строгое соблюдение правил техники безопасности. В первую очередь необходимо предусмотреть защитный кожух, чтобы уберечь работающего от абразивной пыли и мелких обломков. Для этого подойдет металл, толщиной 2,0-2,5 мм в виде полосы, свернутой в полукольцо. Кроме того, потребуется изготовление подручника, для обеспечения упора обрабатываемых деталей.

Правильно разбираем и решаем, что можно сделать из деталей старой стиральной машины

Разборка стиральной машины – дело неспешное. После работы с водой на деталях может остаться солевой нарост, его нужно аккуратно снять, чтобы не повредить запчасти при снятии. Что можно сделать из старой стиральной машины? Для самоделок пригодится мотор – он станет основой для многих устройств. Ещё в дело пойдёт барабан. Обычно он изготовлен из нержавейки. От барабана нужно отсоединить все патрубки. Полезным может оказаться и люк для загрузки. Кроме этих деталей, не спешите выбрасывать пружинки, противовесы и части корпуса.

Для тех, кто разбирается в электронике, может понадобиться плата – на ней при необходимости легко найти запчасти для ремонтных работ

Бетономешалка

Аренда и уж тем более покупка заводского оборудования чревата серьёзными тратами. Для работ средней сложности практичнее будет сделать бетономешалку собственными руками. Если использовать при этом двигатель от мощной стиральной машины, то эффективность техники заметно возрастёт. Сборка бетономешалки.

Основание обязательно должно быть устойчивым. Идеальным вариантом будут сваренные швеллера, но можно сэкономить и заменить их деревянным брусом. Высоту выбираем на своё усмотрение, но не ниже 0,5 м.
Валы двигателя и ёмкости должны обязательно находится в одной плоскости. Для этого в конструкции предусмотрены специальные полки, фиксирующие мотор.
Устанавливаем редуктор таким образом, чтобы шкив и двигатель были на одном уровне. В противном случае агрегат очень быстро выйдет из строя из-за сильных перегрузок.
В качестве ёмкости может выступать старая центрифуга стиральной машины. Монтируем вал в бак и симметрично закрепляем на нём кривые лопасти, которые будут мешать раствор.
Собираем кнопки «Пуск» и «Отключение» вместе с остальной электропроводкой.
Заносим ремни на шкивы и при необходимости подтягиваем их.

Сборка инвертора

Фактически наша схема состоит всего из трех частей включенных последовательно друг другу. Это трансформатор, включенный в цепь низкоомной обмоткой (высокоомная обмотка — это выход инвертора). Элементы питания — аккумуляторы или батареи. И коммутирующий элемент, в роли которого будет использован электрический моторчик, который можно вынуть из сломанных детский игрушек. Вот сам моторчик. Просто так его в цепь не вставить — он не будет производить коммутацию. Нам его необходимо доработать. Для этого разбираем моторчик. Снимаем заднюю чать, перед этим отогнув держатели. Нужно доработать якорь. Заключается это в том, чтобы отключить одну обмотку от контактов. Для этого обрываем проволочки одной любой обмотки. Собираем мотор. После такой доработки мотор не сможет полноценно крутиться, так как одна обмотка будет выключена. Но если его запускать рукой, то мотору хватает мощности чтобы поддерживать вращение. А отсутствие одной обмотки будет периодически разрывать цепь питания между элементами питания и трансформатором, куда последовательно и включен моторчик. Включаем в цепь. К выходу трансформатора подключаем мультиметр. Затем включаем питание. Бывает, что моторчик сам запускается, но обычно нет. Тогда запускаем вал рукой, легонько его крутнув. Инвертор работает! Показания мультиметра прыгают от нуля и примерно до 250 В. Это нормально, так как это технический инвертор для питания примитивных устройств. Пробуем подключить зарядное устройство. Все отлично работает — телефон заряжается. Подключаем лампочку — лампа светит. Конечно, о качестве преобразуемой энергии говорить не приходиться, но в сложных жизненных ситуациях такая поделка вполне может и пригодиться. Родилась идея сделать самому мини фонтанчик. Сама конструкция фонтана — это отдельная история, а в этой статье пойдет речь о том, как сделать насос для циркуляции воды своими руками. Эта тема не нова и уже не раз описывалась в интернете. Я лишь показываю свое воплощение в жизнь этой конструкции. Если кому лень делать, то такие насосы продаются на Алиэкспресс в районе 400р (цена на февраль 2016).

Итак, приступим. В качестве корпуса был использован пузырек от каплей для носа. Кому интересно, буду писать размеры некоторых деталей. Так вот, внутренний диаметр пузырька 26,6 мм, глубина 20 мм. В нем с задней стороны сверлится отверстие чуть больше, чем диаметр вала двигателя, а сбоку отверстие для выхода воды (диаметром 4 мм). К нему сначала на суперклей, а потом на термоклей крепится трубка, по которой впоследствии будет подниматься вода на вершину фонтана. Ее диаметр 5 мм.

Также нам понадобится передняя крышка. В ней по центру просверлил отверстие 7 мм. Все корпус готов.

В основании сверлится отверстие для вала. Диаметр основания, сами понимаете, должен быть меньше, чем диаметр корпуса. У меня примерно 25 мм. По сути, оно вообще не нужно и используется только для прочности. Сами лопасти можно увидеть на фото. Сделаны из той же коробки и обрезаны по диаметру основания. Клеил все суперклеем.

Приводить во вращение крыльчатку будет двигатель. Вынут был, скорее всего, из какой-то игрушки. Параметров его не знаю, поэтому напряжение больше 5 В не поднимал. Главное чтобы двигатель был «пошустрее».

Пробовал другой со скоростью 2500 об/мин, так он очень низко поднимал столб воды. Далее нужно все собрать и хорошо загерметизировать.

А теперь испытания. При питании 3 В ток потребления 0,3 А в режиме нагрузки (то есть погруженный в воду), при 5 В — 0,5 А. Высота подъема столба воды при 3 В составляет 45 см (округлил в меньшую сторону). В таком режиме его оставил в воде на час.

Испытание выдержал нормально. Как долго он прослужит — это хороший вопрос, на который ответить сможет только время. При питании 5 вольт вода поднимается на высоту 80 см. Все это можно увидеть на видео.

Соковыжималка

Здесь возможны два варианта:

Использование старой машины с центрифугой и отделением для стирки;
Переделка обычной стиральной машины-бочки.

Скажем сразу, что первый вариант лучше, поскольку позволяет с минимальными доработками реализовать в одном устройстве два процесса: измельчение фруктов и их отжим. Для этого потребуется стиралка, у которой активатор размещен на дне, а не на боковой стенке. Заменив его тремя самодельными ножами из полосовой стали, мы получим фрукторезку.

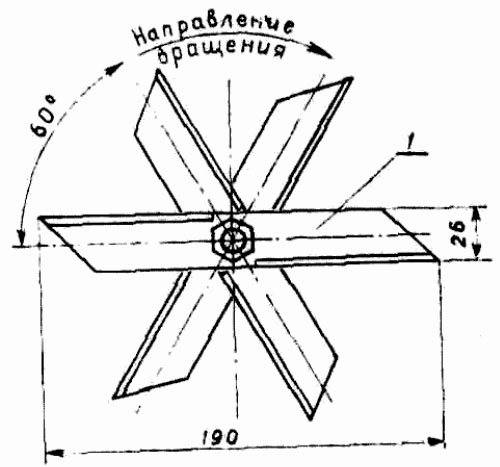

Схема установки ножей: 1. Нож, 2. Вал; 3. Зажимная гайка; 4. Шайба; 5. Дно бака; 6. Подшипниковый узел с сальником; 7. Шкив активатора; 8. Стопорный винт.

Конструкция ножевой группы

Сливное отверстие стирального бака нужно заглушить.

Дообработок для второго агрегата — центрифуги немного. В нее нужно установить сетку из нержавейки (размером ячеек 1,5 мм толщина проволоки 0,2 мм) так, чтобы она закрыла боковую поверхность центрифуги.

Тщательно промыв питьевой содой центрифугу, стиральный бак, шланги и насос можно делать первую закладку.

Принцип работы такой соковыжималки очень простой. Фрукты моют и небольшими порциями (1/2 -1 ведро) загружают в стиральный бак (ножи должны быть включены). После 15-20 минут резки двигатель отключают и перекладывают измельченную массу в центрифугу (порциями по 3-4 литра). Включив центрифугу, отжимают сок.

Сделать соковыжималку из стиралки-бочки или автомата намного труднее. В бочке «камнем преткновения» может стать самодельная центрифуга. Изготовить ее – полдела, главное – добиться идеально точной центровки. Без этого на высоким оборотах она начинает сильно вибрировать и отжать сок будет невозможно.

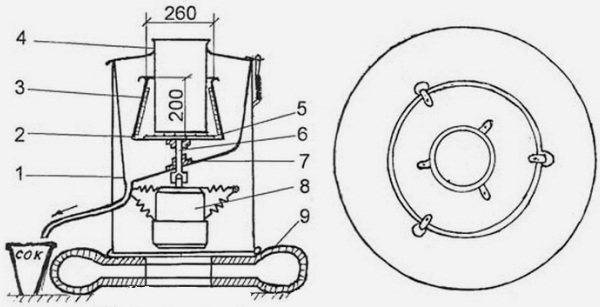

Вот чертеж работающего образца. Мастеру пришлось изрядно потрудиться, чтобы снизить биение центрифуги (двигатель подвешен к корпусу стиралки на 6 пружинах). Из них 3 уравновешивают двигатель в горизонтальной плоскости, а 3 другие поджимают его вверх. Сам корпус стоит на старой автомобильной покрышке, которая гасит вибрацию.

Каким может быть двигатель от старой стиральной машины

Такие моторы отличаются тихой работой. Их единственный недостаток – внушительные габариты

Подобные модели – самые компактные. Они отличаются износостойкостью, простотой конструкции и высоким КПД

Применение рабочего двигателя стиральной машины

Рассмотрим некоторые самоделки из двигателя от стиральной машины. Сегодня при помощи Интернета многие домашние умельцы с радостью делятся собственными изобретениями, в конструкции которых использовались запчасти от старых стиральных машин. Рассмотрим самые востребованные.

Изготовление бетономешалки

При проведении ремонта в квартире, частном доме может понадобиться небольшое количество бетонного раствора. Арендовать для такой цели бетономешалку — слишком дорогое удовольствие. Можно соорудить такой инструмент самостоятельно, для чего подойдет корпус от старой стиралки (кроме автомата).

Инструкция по изготовлению:

В первую очередь нужно заделать в корпусе сливное отверстие (можно поставить обыкновенную заглушку).
Из двух прочных стальных полосок делаем лопасти, функция которых — перемешивание смеси. Для этой цели также подойдет прочный барабан, сердцевина которого оставляется цельной, а лопасти вырезаются из окружности и сгибаются на 90 градусов в одном направлении.
Через отверстие, предназначенное для активатора, необходимо вставить вал, к которому привариваются предварительно подготовленные лопасти.
Последний этап — установка двигателя, соединение его с валом.

Простая бетономешалка для эксплуатации в бытовых условиях готова. При помощи такого устройства можно легко приготовить ведро раствора.

Наждак из двигателя от стиральной машины-автомат

Рабочий мотор от старой машинки-автомат можно использовать для изготовления своими руками электрического наждака. Это делается очень просто — на вал двигателя устанавливается наждачный камень (точило). Такой инструмент будет очень практичен на даче, так как с его помощью можно наточить не только ножи, но и лопаты, топоры.

Корморезка, зернодробилка

Тем, кто имеет небольшой участок земли, содержит домашнее хозяйство, не помешает изготовленная своими руками зернодробилка, корморезка. Если для этой цели использовать электромотор машинки-автомат, то самодельное приспособление будет работать не хуже заводского оборудования.

Сделать в бытовых условиях корморезку несложно. Кроме мотора, понадобится корпус машинки верхней загрузки, который можно найти на металлоломе.

Важно понимать! Двигатель вышедшей из строя стиральной машинки можно использовать для изготовления множества различных хозяйственных инструментов, требующих вращения. Рабочий мотор стиралки можно применить для изготовления самодельного тестомеса. Рабочий мотор стиралки можно применить для изготовления самодельного тестомеса

Рабочий мотор стиралки можно применить для изготовления самодельного тестомеса.

Этапы изготовления самоделок

Рассмотрим варианты самодельных устройств на основе двигателей от «стиралок».

Генератор

Смастерим генератор из асинхронного двигателя. Следующий алгоритм поможет в этом.

Разобрать электродвигатель и извлечь ротор.
На токарном станке снять выступающий над боковыми щёчками слой сердечника по всей окружности.
Теперь следует углубиться в слой сердечника на 5 мм для вставки неодимовых магнитов, которые нужно будет приобретать отдельно (32 магнита).
Сделать замеры длины окружности и ширины сердечника между боковыми щёчками ротора, а затем вырезать по этим размерам шаблон из жести. Он должен точно повторять поверхность сердечника.
Разметить на шаблоне места крепления магнитов. Они располагаются в 2 ряда, на один полюсный сектор – 8 магнитов по 4 магнита в ряду.
Далее приклеивается жестяной шаблон на ротор разметкой наружу.
Аккуратно суперклеем приклеиваются к шаблону все магниты.
Промежутки между магнитами заполняются холодной сваркой.
Поверхность сердечника шлифуется наждачной бумагой.
Тестером отыскивается вывод с рабочей обмотки (сопротивление её выше возбуждающей обмотки) – он будет нужен. Остальные провода – удалить.
Провода рабочей обмотки нужно направить через выпрямитель на контроллер, который нужно соединить с аккумулятором. Перед этим ротор вставить в статор и собрать электродвигатель (теперь он генератор).

Какие двигатели используются в стиральной машине

Рассмотрим каждый тип двигателя по отдельности, оценим их сильные и слабые стороны, чтобы вы могли сделать взвешенный выбор при подборе техники.

Асинхронные

В стиральных машинах используются как двухфазные, так и трехфазные моторы. Но с 2000-х годов первый тип ушел в небытие, и сегодня используются более компактные моторы на 3 фазы и с возможностью регуляции скорости оборотов.

Устроены они таким образом: в их конструкции предусмотрено две части – статор (недвижимый) и ротор (обеспечивающий вращение барабана). Такой мотор может вращаться до 2,8 тыс. оборотов за 1 минуту.

Слабая сторона движка асинхронного типа: ослабевание крутящего момента, что вызывает раскачивание барабана и потерю мощности при вращении. Но если в вашей стиральной машинке стоит движок асинхронного типа, значит, вас ждут такие преимущества:

конструкция элемента и всей машинки предельно проста;
обслуживание относительно легкое – достаточно периодически менять смазку или подшипники;
тихая работа;
низкая цена.

К минусам эксперты относят такие моменты:

внушительные габариты детали;
не слишком высокий коэффициент полезного действия (КПД);
сложное управление электросхемами.

В мощных СМА последних годов такие моторы уже не используются. Их можно встретить только в простых моделях из невысокой ценовой категории.

Коллекторные

8 из 10 бытовых приборов в своей конструкции предусматривают именно такие ЭД. В стиральных машинках коллекторные движки стали использоваться с начала 90-х годов, а уже спустя десятилетие практически полностью вытеснили асинхронные двухфазные аналоги. Главный их плюс – универсальность и работа от постоянного и переменного тока.

Конструкция движка коллекторного типа такова:

статор;
коллекторный ротор;
тахогенератор (прибор, контролирующий скорость вращения);
корпус из алюминия;
как минимум пара щеток, обеспечивающих контакт ротора и двигателя.

Преимущества:

скромные размеры;
внушительный пусковой момент;
отсутствие привязки к частоте;
возможность плавного управления количеством оборотов;
универсальность;
простора в управлении со стороны электросхемы;
быстрый ход.

Минусы:

скромный срок исправной службы;
быстро изнашиваемые элементы – щетки;
шумная работа.

К недостаткам также можно отнести риск межвиткового замыкания (пробивание обмотки), что вызывает потерю мощности или искры.

С прямым приводом

Так называемый инверторный мотор используется фирмой LG, опыт которой впоследствии переняли и другие бренды. На рынок эти электродвигатели вышли в середине 2000-х годов и сразу пришлись по вкусу покупателям за ряд неоспоримых преимуществ. Сегодня прямо-приводные движки можно встретить в стиральных машинах таких марок: Самсунг, Хайер, Вирпул, Хотпоинт-Аристон, Бош, АЕГ и других.

Возможность использования бесколлекторной технологии позволила делать СМ менее габаритными и сохранять работоспособность других деталей. Как и в двигателе предыдущего типа, в конструкции инвертора есть ротор и статор, но принцип работы иной. Главное отличие – в приводе. Он напрямую подключен к барабану, поэтому в стиралках отсутствует ременная передача.

Отметим плюсы:

интуитивная конструкция;
удобное конструкционное размещение в корпусе прибора;
скромные габариты самого электромотора;
сниженный уровень вибраций СМ;
наивысший КПД из всех трех типов;
отсутствие деталей, требующих постоянного обслуживания (щетки, ремень);
тихая работа.

Из недостатков специалисты выделяют только то, что схема управления таким движком намного сложнее, чем у аналогов. Это прямо пропорционально влияет на цену таких стиралок.

Теперь вы знаете, какой двигатель в стиральной машине самый мощный и тихий. Осталось разобраться только в том, какой же лучше и на чем остановить свой выбор.

Куда можно приспособить двигатель от стиральной машины

Подключение двигателя

Самодельная стиральная машина

Машинка из моторчика

Каким может быть двигатель от старой стиральной машины

Самоделки из двигателя от стиральной машины (видеоподборка, фото, схемы)

Монтаж несущей конструкции и лопастей

Электродвигатель для точильного станка или наждака

Правильно разбираем и решаем, что можно сделать из деталей старой стиральной машины

Бетономешалка

Сборка инвертора

Соковыжималка

Каким может быть двигатель от старой стиральной машины
