Ремонт утюга своими руками: возможные поломки и их устранение

Ремонт утюга своими руками — 5 основных причин поломки

Итак, во время процесса глажки Вы вставили вилку в розетку, но через несколько минут поняли, что утюг не нагревается. Необязательно в этом случае выкидывать технику и идти в магазин за новой, т.к. порой причина поломки довольно простая и не требует профессиональных навыков по ремонту электроприборов. Далее мы рассмотрим что делать, если утюг перестал нагреваться, а также как отремонтировать существующие поломки своими руками.

Для начала Вы должны визуально осмотреть корпус на наличие трещин, дефектов и следов плавления корпуса. Возможно внешний вид сразу же и покажет, что именно является причиной поломки утюга. Если же осмотр ничего не дал, нужно полностью разобрать корпус для самостоятельной диагностики всех составляющих элементов.

Обращаем Ваше внимание на то, что разобрать утюг иногда довольно сложно. Это связано с тем, что производители с каждым годом больше времени уделяют дизайну электроприбора, создавая незаметные фиксаторы и отверстия под винтики

Изначально подготовьте набор отверток и нож, которые пригодятся Вам для дальнейших действий.

Видео инструкция по разборке корпуса

Устройство и основные неисправности утюгов Philips

Даже для тех, кто не очень хорошо разбирается в технических вопросах, устройство современного парового утюжка будет понятным. Принцип работы у большинства гладильных систем (независимо от фирмы-производителя) один и тот же.

В горловину для залива воды набирается чистая жидкость. Когда посредством шнура в прибор подается электроэнергия, трубчатый электронагреватель (далее также – ТЭН) начинает разогревать подошву вместе с камерой парогенератора. Температура нагрева регулируется вращением терморегулятора.

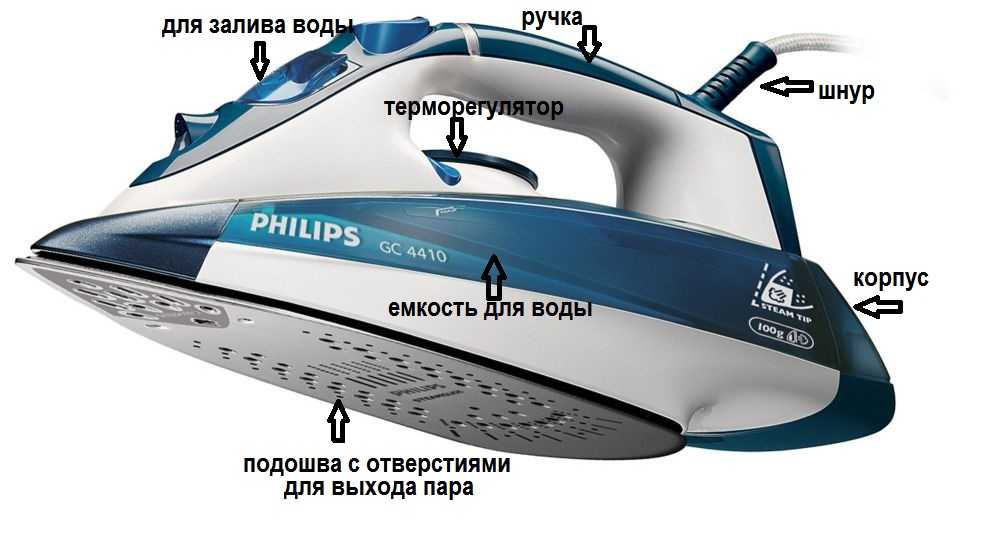

Основные элементы утюгов Philips

В верхней части корпуса, рядом с ручкой, располагаются кнопки и рычажки, регулирующие подачу пара. Вода из встроенной емкости поступает в камеру парогенератора, соединенную с подошвой. Нагреваясь, вода становится паром и выходит через отверстия основания, проникая в волокна ткани.

Основные повреждения

В любой конструкции есть детали, которые подвергаются нагрузке больше, чем другие элементы. Они чаще всего и выходят из строя. Кроме того, на долговечность электроутюгов влияют:

выбор правильного режима глажки;
качество воды, используемой для парообразования.

В таблице приведены наиболее часто встречающиеся поломки утюжков Philips:

Иллюстрация	Описание поломки
	Повреждение целостности сетевого шнура – наиболее распространенная поломка. Во время глажки кабель многократно изгибается и перекручивается. В результате нарушается изоляция или контакт одного из проводов с разъемом в утюжке. Это может привести к короткому замыканию или поражению человека электрическим током. Если нарушен контакт в соединении, его можно восстановить. При ремонте выполните замену шнура новым, с термостойкой изоляцией. В крайнем случае, временно изолируйте оголившиеся контакты
	Из-за накипи из отверстий в подошве выходит недостаточное количество пара и плохо пропаривается одежда. Дефект наблюдается при длительном использовании жесткой водопроводной воды. Накипь из подошвы можно удалить, погрузив ее в концентрированный раствор лимонной или уксусной кислоты. Чтобы очистить основание, нужно разобрать корпус. Если хорошо почистить паровые отверстия ватной палочкой, смоченной в растворе уксуса или лимонной кислоты, то можно избавиться от данного дефекта на время
	Терморегулятор не регулирует температуру, а утюг не греется. Причина, как правило, кроется в том, что пыль, грязь и ворс от тканей, накапливающиеся со временем, мешают правильной работе контактной группы регулятора температуры. Из-за этого на ТЭН не подается напряжение, либо он отключается раньше положенного времени. Для восстановления работоспособности нужно разобрать корпус утюжка и прочистить контактную группу в терморегуляторе. Для очистки контактов можно использовать мелкую наждачную бумагу или любой острый металлический предмет
	Более 50% поломок электроутюгов происходят из-за неисправности термопредохранителя. Он размыкает электрическую цепь, если температура подошвы превышает предельно допустимую. Дефект лечится заменой детали, для чего придется полностью разобрать утюг. Целостность предохранителя проверяется мультиметром
	Поломка трубчатого электронагревателя часто приводит к тому, что утюжок не нагревается. Так как ТЭН встроен в подошву, его замена по финансовым затратам сопоставима с покупкой нового утюга. Чтобы проверить целостность детали, нужно разобрать гладильный прибор и прозвонить ТЭН мультиметром (см. фото). Если нагреватель исправен, его сопротивление должно быть в пределах 20–45 Ом. Обрыв цепи означает, что нагреватель вышел из строя

Из предложенного видеосюжета читатели могут узнать, как полностью избавиться от накипи, пыли и грязи в утюжке Philips GC 3320:

Замена шнура (кабеля) в утюге.

Утюг – один из тех электроприборов, которые должны быть в каждом доме. И хоть он и не стоит баснословных сумм, но вряд ли кто-то будет менять его на новый при первых же сбоях. Особенно, если такие сбои связаны с банальным обрывом или стиранием шнура. Ведь такая поломка является довольно частой, так как утюг находится в движении во время работы, а его шнур при этом еще и может тянуться к находящейся далеко розетке. И это не говоря о том, что движущийся провод может заинтересовать Ваше домашнее животное или пострадать по какой-либо другой бытовой причине. Но думать о замене утюга из-за вышедшего из строя кабеля точно не стоит. Тем более, что в сервисном центре ITKey для Вас доступна специальная услуга по замене шнура в утюге. Именно о ней и о факторах этой поломки мы хотели бы поговорить здесь.

Как выявить поломку кабеля утюга?

Конечно, если потертости и разломы шнура становятся заметны внешне, то кабель в любом случае подлежит немедленной замене. Но разлом также может произойти внутри шнура или возле его входа в утюг и саму вилку. Поэтому первым делом следует провести диагностику поломки

Лучшим вариантом проведения такого важного шага является, конечно же, обращение к мастеру. Но те, у кого есть соответствующие знания и профессиональный тестер могут проверить шнур на обрыв самостоятельно, предварительно открутив заднюю крышку утюга

Если причина отказа утюга работать заключается не в поломанном шнуре, то возможными вариантами поломки могут быть:

нерабочая вилка;
перегоревший предохранитель;
отсутствие напряжения в сети;
поломка регулятора температуры;
вышедший из строя нагревательный элемент.

Поэтому перед тем, как проводить диагностику шнура, Вы можете попробовать проверить положение вилки в розетке и саму розетку.

Если с розеткой и предохранителем все в порядке, мы советуем Вам не пользоваться самодельным тестером, а обратиться для выявления точной причины неполадки в сервисный центр.

Как происходит замена шнура утюга?

Как говорилось выше, в первую очередь проводится диагностика поломки. Дальше идет сам ремонт, который может включать:

Замену отдельного отрезка сломанного кабеля.
Замену держателя шнура.
Укорачивание шнура, то есть, его обрезку и перепайку.
Полную замену кабеля на новый.

После проведения ремонта работа восстановленного или замененного кабеля также проверяется. Поэтому советуем Вам не рисковать, проводя саморемонт или продолжая работать с поврежденным кабелем, а приехать со своим устройством для оперативного ремонта в офис ITKey, находящийся рядом со ст. м. Васильковская (ул. Казацкая, 122).

Чем опасно использование поврежденного шнура?

При использовании поврежденного кабеля возникает вероятность:

получения удара током;
случайного попадания воды на оголенную часть провода, что также может привести к поражению током;
появления короткого замыкания в сети;
опасности для животного, решившего поиграть поврежденным кабелем.

Поэтому лучше не экспериментировать, используя сломанный, но все еще работающий провод, а сразу же отнести его в ремонт. Главное, будьте осторожны и используйте любое бытовое устройство с соблюдением правил его эксплуатации. А сервис-центр ITKey желает Вам, чтобы никакие неполадки не портили Ваше настроение!

Неисправности и ремонт

Проблемы в работе, указывающие на поломку:

струя пара слишком слабая или отсутствует вовсе;
не происходит нагрева воды или температура недостаточна;
пар выходит через отверстия, не предназначенные для его вывода;
вместе с паром брызжет вода.

Знание устройства необходимо для выявления причины поломки аппарата. В нем несколько уязвимых мест.

Неисправности помпы

Неисправность помпы – частая причина, при которой наблюдается недостаточная мощность струи. В этом случае нужно полностью разобрать корпус, что может вызвать затруднения, так как в некоторых моделях (например, Филипс) он фиксируется винтами с уникальным рисунком шляпки. Поможет подходящая по размеру плоская отвертка, но в сервисе будут заметны попытки проникновения внутрь прибора.

Разборка и сборка помпы требует осторожности и терпения. Для начала при помощи мультиметра следует проверить вольтаж на внутренних клеммах, что подают напряжение к двигателю, и целостность его обмотки

Если сопротивление зашкаливает, а цепь разомкнута, то можно смело заявлять, что обмотка сгорела. В таком случае следует подобрать провод нужного сечения и перемотать двигатель, либо заказать новую помпу в сервисном центре.

Нагревательный элемент

Если же отсутствует подача пара вообще или вода не нагревается, то проблема кроется в нагревательном элементе. Это наиболее уязвимая часть, поскольку он подвержен перегоранию. Либо выходит из строя термостат, размыкающий цепь по достижению максимальной температуры. Это происходит вследствие:

неправильной эксплуатации;
скачков напряжения в сети;
низкого качества самого прибора;
использования неочищенной воды.

Ремонт перегоревшего ТЭН в домашних условиях крайне нежелателен, поскольку может привести к замыканию и пожару. Здесь ничего не остается, кроме как обратиться в сервис. Все, что можно сделать – проверить, действительно ли он перегорел. Тестер в этом случае будет показывать обрыв сети. В нормальном состоянии он фиксирует сопротивление в 20-60 Ом.

Неисправность электроники отпаривателя

Сбой электроники – еще одна причина, почему не работает или работает неправильно отпариватель для одежды. Из-за недостаточной герметизации, на элементах схемы, дисплеях и кнопках могут оседать пар и накипь. Поскольку электрическая схема управляет рабочими процессами отпаривателя для одежды, это негативно сказывается на функционировании. Ремонт сводится к проверке работоспособности и замене сломанных электронных компонентов.

Механические повреждения

Помимо прочих, бывают механические неисправности, такие как:

нарушение герметичности жидкостных бачков;
повреждения паровых шлангов;
износ прокладок и вспомогательных запчастей;
поломка стоек и держателей.

В ситуации, когда в отпаривателе вместо устойчивой паровой струи идет пар с водой, имеет место механическое повреждение жидкостного резервуара. Трещины в емкости приводят к течи, и помимо того, что вместе с паром захватываются струйки жидкости, под устройством еще и натекает лужа.

Если не выдает пар, то помимо нарушений в работе помпы, можно заподозрить, что выходные отверстия в бойлере или на распылителе засорены накипью. Для прочистки используется специальная жидкость, которой промывается ТЭН и резервуар с трубками. Корпус предварительно обесточивается и разбирается.

Падение мощности паровой струи бывает следствием микротрещин в шланге, которые расширяются со временем, приводя к потере КПД. Исправить поможет только полная замена детали, поскольку герметизация подручными средствами даст временный эффект из-за повышенного давления пара.

В заключение важно отметить, в каких случаях стоит ремонтировать самостоятельно. Сейчас практически вся сложная техника имеет гарантийный талон, по которому сломанный прибор подлежит ремонту в сервисе

Если же по какой-то причине такой возможности нет (вышел срок гарантийного обслуживания, утерян талон или чек, либо гарантия вообще не оформлялась), только в этом случае можно попробовать починить своими руками.

https://youtube.com/watch?v=nxiFZAyzmBo

Виды утюгов и их устройство

Если говорить об электроутюгах, есть они трех типов:

Обычный, без отпаривания. В последнее время они непопулярны, но они — самые недорогие и компактные, могут приобретаться в качестве «походного» варианта. Для поездок, командировок и т.п.
Утюг без пара и с паром
С отпаривателем. Внутри имеется встроенный резервуар для воды, в подошве многочисленные мелкие отверстия. Емкость расположена над нагревательным элементом утюга. Во время работы вода небольшими порциями (количество зависит от выставленного режима отпаривания) подается на нагревательный элемент, где превращается в пар и выходит через отверстия в платформе.
Утюги с парогенератором (гладильная система, паровая станция). У этих моделей есть отельная емкость для воды, в которую встроен свой нагревательный элемент. Емкость соединена с утюгом паропроводом и электрическим шнуром. Вода в емкости превращается в пар, он под определенным давление по паропроводу подается в подошву, выходит через отверстия.
Паровая станция или утюг с парогенератором

Самые распространенные — утюги с отпаривателями, именно его ремонт и будем рассматривать дальше. Для начала стоит ознакомиться с его устройством. Так ремонт утюга своими руками будет проще. Зная состав устройства и назначение его частей можно назвать возможные причины проблем.

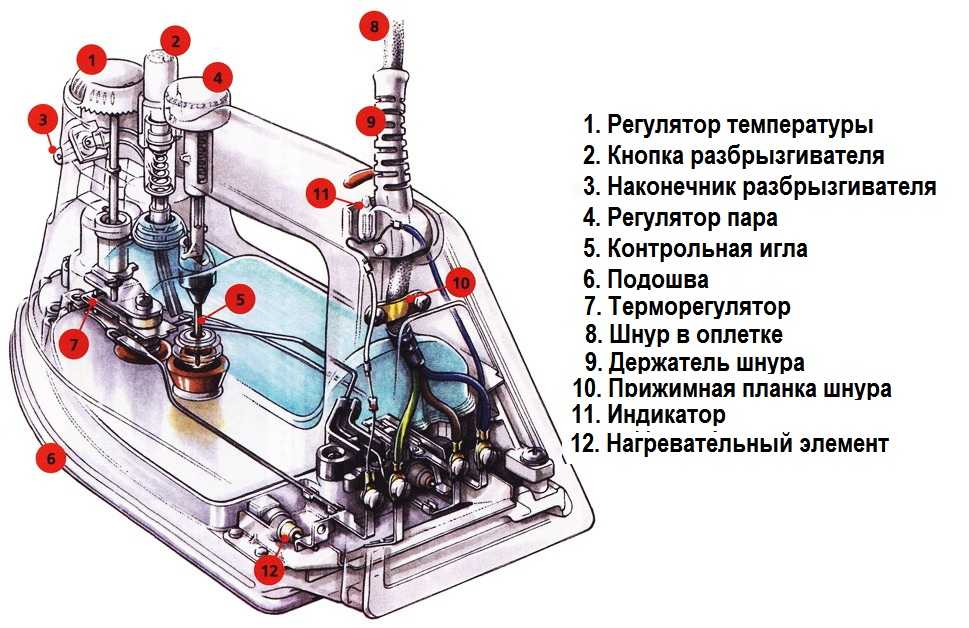

Если говорить в общих чертах, каждый утюг состоит из корпуса, ручки, терморегулятора и подошвы с отверстиями, через которые в зону глажки подается пар. Для поддержания режима отпаривания в корпус утюга встроена емкость для воды, также имеются регуляторы интенсивности режима отпаривания.

Общее устройство утюга с отпаривателем

Устройство системы отпаривания

Современные электрические утюги этого типа имеют несколько режимов отпаривания. Для понимания того, как все работает надо рассмотреть, как оно все устроено. Ведь часто ремонт утюга своими руками необходим не из-за того, что утюг не греется, а потому что не идет пар

И тут важно понимать в чем именно дело

В современных моделях есть три режима отпаривания, которые имеют индивидуальные кнопки. Каждая кнопка приводит в действие свою помпу, которая, в зависимости от настроек подает, требуемое количество воды. Есть такие режимы и помпы:

Мягкое (нормальное) отпаривание с регулятором интенсивности пара. Выставляете регулятор в нужное положение (обычно режимов 4-5) и пар подается постоянно (пока не закончится вода) через определенные промежутки времени.
Паровой удар. Резкий разовый выброс пара, который происходит при нажатии на соответствующую кнопку.
Капельное орошение. Из маленького сопла, расположенного впереди на ручке, при нажатии кнопки распыляется небольшая порция воды.
Устройство современного утюга с отпаривателем

Более простые модели (предыдущего поколения) имеют обычно разбрызгиватель и режим отпаривания. У них строение несколько иное. Первое отличие — регулятор нагрева подошвы перенесен на ручку (впрочем, не всегда), на ручке также находится регулятор пара, но выполнен он в виде поворотного диска.

Утюг с отпаривателем и разбрызгивателем (без парового удара)

Кнопка разбрызгивателя, в таких моделях утюгов, находится между регуляторами температуры и пара.

Электрическая схема утюга

Ремонт утюга своими руками невозможен без электрической схемы. Как видите, принципиальная схема электроутюга мало чем отличается от схемы чайника или бойлера. Основные отличия в форме нагревательных элементов и других «дополнительных» устройств.

Электрическая схема утюга

В схеме есть всего несколько элементов: соединительная колодка, нагревательный элемент, терморегулятор и термозащита. Термозащита может быть разной. В простейшем случае это предохранитель. В более сложных моделях это устройство отключения при перегреве. Так как элементов схемы немного, ремонт утюга своими руками — не самая сложная задача.

Проверка работоспособности ТЭНа

Если утюг совсем не греется, возможно сгорел ТЭН. Если это так, то стоит купить новый утюг, так как замена обойдется почти в ту же сумму. Но прежде всего надо убедиться, что виноват именно ТЭН.

Это выходы нагревательного элемента утюга

Для того чтобы проверить ТЭН, добираемся до самой подошвы утюга. На ней, ближе к задней части, есть два выхода нагревательного элемента. Переводим мультиметр в положение измерения сопротивления (до 1000 Ом), проводим измерения. Если на дисплее цифры порядка 25о Ом, значит ТЭН в норме, если больше — сгорел. Как уже говорили, в случае перегорания ТЭНа ремонтировать утюг не стоит — выгоднее купить новый.

Второй способ очистки утюга от накипи.

Поскольку первый способ не всегда дает стопроцентные результаты, и эффективен только если ваш утюг не запущен, то есть вы пользуетесь функцией самоочистки регулярно (и если эта функция вообще присутствует в модели вашего утюга), то хочу предложить альтернативный вариант очистки подошвы утюга.

Для того, чтобы его лучше и наглядней его продемонстрировать, я проделал всё это действо со своим утюгом и сфотографировал на память.

Шаг первый.

Нам понадобится жаропрочная емкость с невысокими бортами и размером достаточным для того чтобы подошва вашего утюга в него полностью входила. Такой емкостью может быть, например, большая сковорода. У меня такой сковороды не оказалось, поэтому я воспользовался стеклянной жаропрочной формой.

Для того, чтобы подошва утюга не лежала плотно на дне формы и жидкость могла свободно попадать в паровые отверстия подошвы, на дно стеклянной формы я положил две деревянные палочки.

Шаг третий.

Далее нам понадобится какое-либо химически-активное вещество для удаления накипи. Это может быть уксусная или лимонная кислота, а еще лучше специальное средство для удаления накипи, которое продается практически в любом магазине бытовой техники в качестве аксессуара. Обычно его используют для чистки чайников.

Насыпаем средство или наливаем, если оно жидкое, на дно емкости.

Шаг четвертый.

Кипятим воду в чайнике и наливаем в емкость, где стоит наш утюг.

Воды нужно налить столько, чтобы подошва утюга погрузилась под воду на 1,5 – 2 сантиметра. В таком случае все внутренние каналы подошвы будут в воде, а остальные резиновые и электрические части нет

Это важно!

На последнем рисунке видно уровень.

Собственно всё.

Оставляем утюг в таком положении минут на 10 и, если вода будет достаточно горячей, то накипь должна полностью раствориться.

Однако, как правило, горячая вода из чайника после наливания в емкость очень быстро остывает и эффект очистки оказывается не таким, как нам бы того хотелось. Поэтому рекомендую, поставить емкость, в которой стоит утюг, на плиту на слабый огонь и кипятить …

Вот такая вот «каша из утюга».

А после проведения этой процедуры можно еще раз воспользоваться первым способом очистки утюга, о котором писалось вначале. Или же если ваш утюг не имеет функции самоочистки, то хорошенько «выдавить» оставшуюся накипь из подошвы с помощью нескольких паровых ударов, функция которых реализована практически в любой модели паровых утюгов.

Спасибо за внимание. Жду ваших комментариев

Жду ваших комментариев.

Видео инструкция по разборке корпуса

Видео

Чтобы подробнее ознакомиться с порядком разборки утюгов Vitek моделей VT-1207, VT-1229, VT-12125, смотрите видеосюжет:
