Особенности
Перед тем как начать рассматривать вопрос, как восстановить порванный шлейф, следует изучить его особенности. В зависимости от типа устройства или печатной платы, данный вид проводов может быть как плоским, так и кругового сечения. Помимо этого, поверх контактов и самого проводника могут наноситься различные элементы в виде технического лака, графитового напыления или прорезиненной оплетки.
Если поврежден шлейф на подвижных модулях устройства, к примеру, на печатной головке принтера, тогда необходимо зачистить контакты от прорезиненной оплетки. Шлейфы на экранах и в телефонах могут быть нанесены поверх печатной кремниевой платы. Они имеют плоский вид и защищены графитовым напылением.
Ремонт шлейф при помощи паяльника.
После всех действий и манипуляций, шлейф сто процентов виновен. Разбираем ноутбук, и вытаскиваем клиента на свет Божий.
Располагаем пациента удобно на столе, внимательно рассматриваем шлейф под микроскопом. Находим переломанные дорожки, берём в руки скальпель, можно воспользоваться канцелярским ножом.
Зачищаем дорожки расположенные на шлейфе до блеска, берём паяльник с тонким жалом. Такой паяльник идёт в комплекте с феном для пайки. Им припаиваем перемычки, при помощи паяльного жира и припоя.
Перемычки для ремонта шлейфов, можно взять из старого динамика от сотового телефона. После припайки, позваниваем тестером на целостность и отсутствие короткого замыкания.
Для долговечного эффекта, закапываем место пайки шлейфа матрицы, термопластичным клеем. Много не нужно, он быстро высохнет, и предаст место работы, необходимую прочность.
Вставляем матрицу на мести, и собираем прибор. Всё должно работать. Удачи в вашем ремонте.
Шлейфы — это тип проводов, которые применяются для соединения различных печатных плат и электронных элементов внутри устройства. Они имеют много разновидностей и особенностей пайки. В зависимости от внутреннего сечения установленных контактов проводимость будет выше или ниже. Это относится и к типу материала для пайки.
Если возникает вопрос, как восстановить шлейф при его повреждении самостоятельно, то следует учитывать множество различных нюансов. В статье будут описаны основные элементы и представлены сведения, как делать пайку на контактах на различных устройствах.
На какие параметры нужно обратить внимание при выборе матрицы
К сожалению, обращать внимание на параметры в данном случае имеет смысл только при выборе продуктов одного производителя. В остальном есть значительное количество моментов, которые просто невозможно показать цифрами
Так, невозможно определить цветовую гамму телевизоров по цифрам в характеристиках, а параметры угла обзора, часто не позволяют понять о чём именно идёт речь: когда уже совсем ничего не видно или когда начинает снижаться контрастность. Поэтому часто самым действенным вариантом остаётся сравнение выставленных рядом на витрине различных моделей телевизоров.
Тем не менее, если средства позволяют стоит обратить внимание на лазерный телевизор. Если вы хотите классические варианты, то рекомендую выбирать между ULED и OLED-телевизорами, только в случае с последними, обязательно уточните, чтобы не было белых субпикселей
Последние два также подойдут для того, чтобы получить максимально детализированное изображение, например, если вы планируете подключать к телевизору игровые приставки.
Если же хочется найти максимально бюджетный, но при этом качественный вариант, то лучше всего обратить внимание на телевизоры с VA-матрицей, но крайне желательно, чтобы контрастность у него была не менее 4000:1. А вот на матрицы IPS имеет смысл обратить внимание, если вы планируете использовать телевизор как монитор, или если размеры помещения требуют больших углов обзора
Разборка телевизора
Наш самсунг имеет достаточное количество интерфейсов ввода-вывода. Не забудьте открутить и тут саморез.
Задняя крышка телевизора снимается без проблем. Под ней видим всего-ничего – плату блока питания посередине. Еще плату блока обработки сигналов справа и плату подсветки под черной накладкой.
Осмотрев разъемы ламп подсветки, сложилось впечатление, что их тут целых 10, хотя данных от производителя об этом я не нашел. Теперь наша задача – добраться до шлейфов сверху матрицы. То есть нужно снять переднюю рамку телевизора. Для этого нужно открутить болты, помеченные на фото.
Вообще платы источника питания можно не снимать, но если есть подозрения в ее работе. Откручиваем саморезы, указанные на фото и освобождаем шлейфы.
Необязательно, но если нужно, снимаем плату обработки сигнала и отсоединяем шлейфы опять.
Плату подсветки снимать не нужно. Стоит только проверить надежность крепления разъемов.
этого телевизора установлены внизу и крепятся на резиновых подвесах для исключения вибраций на корпусе.
Сверху блока источника питания есть металлическая накладка, которую нужно открутить.
Под ней расположена промежуточная плата со шлейфами матрицы. Шлейфы аккуратно отсоединяем и осматриваем плату на предмет микротрещин или холодной пайки.
Что делать, если установить шлейф не удалось
Разобравшись с тем, как восстановить шлейф, можно приступать к работе
Для достижения успешного результата необходимо внимательно выполнять каждый шаг и осторожно наносить связующее вещество для пайки. Только после того, как наносимая масса затвердеет, устройство можно испытывать
Для этого следует проверить уровень напряжения на подключенном элементе вольтметром.
Если же напряжения нет, и сам шлейф не функционирует, лучше обратиться за помощью в специализированную мастерскую. Не все детали и шлейфы можно склеить или спаять в домашних условиях.
Однако опытные специалисты отмечают, что набора инструментов и материалов будет недостаточно, чтобы провести пайку. Для этого применяется дорогостоящее оборудование и различные приборы, которые самостоятельно приобрести будет проблематично. Поэтому, чтобы избежать риска повреждения, лучше сразу обращаться за помощью к профессионалам.
Полосы на изображении
Сняв переднюю рамку и установив платы на место (если с ними все в порядке), переворачиваем телевизор и включаем его. Полоски на изображении укажут на неисправные драйверы.
На фото представлена часть матрицы с полоской и драйвер на гибком шлейфе, который отвечает за эту группу пикселей. Чаще всего из-за перегрева, механического воздействия или заводского брака, происходит отслоение гибкого шлейфа от контактов матрицы.
Также встречается отслоение драйвера от гибкого шлейфа – обведено красным. Реже отслоение происходит от платы разводки шлейфа – обведено желтым. Также иногда встречаются микротрещины в шлейфе (после падений ЖК-панели).
В моем случае, при нажатии на места шлейфа, указанные на фото, полоски пропадали
Обратите внимание, что шлейф слегка изогнут с одной стороны и ровный с другой. Это говорит о механическом напряжении в шлейфе
Такого быть не должно. Скорее всего это недоработка производителя. Так как на всех остальных шлейфах наблюдается такая же ситуация.
Методы проверки
Специалисты практикуют экспресс-методы оценки работоспособности пульта, позволяющие оценить масштабы неисправности. Раньше для этого использовался радиоприемник, настроенный на ФМ диапазон. При нажатии кнопок на дистанционке в динамике раздавался звук. В современных условиях в роли тестера выступает мобильный телефон. Пользуются также и мультиметром (кто умеет).
Мобильником
Выполняем диагностику поэтапно:
- Включить режим камеры на телефоне.
- Направить пульт на мобильный, нажимая любую кнопку.
На дисплее должна возникнуть цветная точка – признак рабочей платы пульта. Это ограничивает поле поиска неисправности. Скорее всего, проблема в клавиатуре, а ее восстановить проще, чем заниматься пайкой, заменой элементов.
Тестером или мультиметром
Многофункциональный бытовой вольтамперометр, он же тестер, позволяет проверить наличие тока в батарейках, подачу напряжения на плату. Но для этого надо минимально владеть навыками работы с прибором.
Сначала многопозиционным переключателем устанавливается требуемый режим, напряжение (U). Потом щупами касаются контактов элемента питания. На дисплее должно быть около полутора Вольт – это нормальное рабочее напряжение годной батарейки. Заодно можно проверить величину тока: тестер переводится в режим измерения тока (I), на каждом элементе рабочим считается значение от 250 до 500 миллиампер.
Чтобы оценить работоспособность платы (наличие напряжения в контрольных точках), необходимо знать, что где измерять. В моделях Bravia это одни точки, в Самсунге – другие. И перед таким глубоким тестированием пульт подлежит обязательной разборке.
Как отремонтировать шлейф матрицы
Поломка может сопровождаться одним из этих дефектов или одновременно всеми из перечисленных. Восстановить нормальную работу можно двумя способами: произвести ремонт шлейфа матрицы или заменить его на новый. Второй способ более простой, но воплотить его на практике бывает иногда сложно. Связано это с тем, что линейка выпускаемых телевизоров у каждого производителя постоянно обновляется.
При этом старые модели и комплектующие для них снимаются с производства. Ремонт – более сложный способ, требующий внимательности и аккуратности.
Физическое повреждение
К этому виду относятся повреждения шлейфа в виде обрыва, окисления его контактов или элементов поверхностного монтажа. Для определения повреждений в сервисных центрах выполняют диагностику шлейфов методом прозвонки всех жил тестером, мультиметром, трансформатором или другим устройством. При этом определяется целостность проводов и их изоляции.
Физическое повреждение может произойти из-за перетирания проводов вследствие изгиба, нагрева из-за плохого контакта или перетирания с течением длительного времени работы. Дорожку с поврежденным контактом можно отремонтировать, проколов ее в нескольких местах иглой и залив отверстия токопроводящим лаком. После высыхания лака поврежденное место заклеивают скотчем.
При более серьезном повреждении поломанную дорожку отсоединяют, смывают ацетоном старую изоляцию, контакты зачищают скальпелем. На места разрыва наносят канифоль, возвращают дорожку на место и припаивают контакты. Для пайки можно использовать инфракрасный паяльник. При этом поврежденный участок вырезают ножницами, совмещают дорожки друг с другом и припаивают. Высокая температура нагрева обеспечивает плотную спайку.
Разъем шлейфа может окисляться, что приводит к выходу из строя всего устройства. Окисление контактов происходит по разным причинам, например, из-за попадания на них жидкости. Почистить механическим способом разъемы трудно из-за тонкости дорожек шлейфа. Безопасно очистить контакты можно с помощью любого растворителя, нанесенного на обычную бумагу. Тщательно потерев контакты о пропитанную бумагу, их промывают растворителем и аккуратно прочищают щеткой.
Искажение картинки
Искажение картинки происходит по нескольким причинам: неисправность самой матрицы, повреждение шлейфа, неисправность видеокарты. При повреждении шлейфа на экране появляется большое количество разноцветных вертикальных полос, хаотично меняющих друг друга. При легком наклоне телевизора или при повторном включении кабеля цветовая гамма меняется. Преобладающими становятся белые полосы, из-за чего эту поломку называют «северным сиянием». В средней части экрана появляются горизонтальные полосы, которые являются признаком неисправности именно этого устройства.
Пятна на изображении
При неисправном шлейфе на экране могут появиться крупные цветовые пятна. Они распределяются в одной части экрана или по всей его площади. Пятна периодически меняют цвет или сохраняют его. При наклоне телевизора или повторном включении кабеля они могут исчезнуть или деформироваться.
Светлые и темные пятна появляются при нарушении условий эксплуатации телевизора. При использовании влажных салфеток или аэрозолей для ухода за экраном, влага может попасть на шлейф, что приводит к окислению контактов.
Пятна могут быть причиной производственного брака. Например, если матрица установлена неровно, образуются белые засветы в углах.
Что необходимо знать о восстановлении
Если говорить о том, как восстановить дорожку на шлейфе, то в первую очередь следует разобраться с порядком ремонта такого проводника. Особенностью дорожек является наличие их не в защищенном кожухе или оплетке из резины, а на самой печатной плате.
Основная трудность заключается в том, что контакты плоские, и чтобы их снять, потребуется зачистить основной слой защитного лака. Для исправления повреждения они могут быть заменены на провода и медную леску круглого сечения. Фиксируется проводник при помощи токопроводящего клея. После этого поверх наносится лак.
При подключении многожильного проводника важно, чтобы каждый отдельный контакт был хорошо припаян. Убедиться в проводимости всех потоков можно при помощи вольтметра
Чем и как приклеить шлейф к плате
Большинство современных плат для цифровой техники использует механический способ подключения шлейфов, однако, в отдельных случаях могут использоваться анизотропные токопроводящие пленки (скотч) или клеи.
Чтобы приклеить гибкий шлейф к плате в случае с ACF необходимо:
- Очистить остатки предыдущего соединения/скотча с помощью изопропилового спирта.
- Взять анизотропную клеящую пленку (подойдет, например, 3M Z-Axis 9703, перед применением обязательно следует убедиться, что расстояние между контактами не превышает 0,4 мм, так как при меньшем размере можно получить короткое замыкание).
- Снять первый защитный слой и наклеить пленку на плату.
- Снять второй защитный слой с ACF-пленки.
- Правильно сопоставить контакты шлейфа и контакты на плате, приложить шлейф и равномерно придавить к поверхности платы с достаточным усилием.
При проведении работ обязательно следует учесть, что в воздухе не должно быть пыли и мелких частиц (если наклейка производится в бытовых условиях, работу можно проводить в ванной комнате).
Как приклеить шлейф к дисплею — описание метода
Технология монтажа шлейфов с помощью токопроводящей клейкой ленты идентична процессу соединения шлейфа и платы.
Отличия могут быть лишь в поддерживаемых материалах (например, скотч Axis 9703 не рекомендуется для монтажа на стеклянные поверхности, подойдут только пленки 5352R и 5552R от того же производителя) и минимальном рекомендуемом зазоре между контактами (так, пленка 3M Z-Axis 5552R может применяться при расстоянии между контактами менее 100 микрон).
Некоторые токопроводящие пленки или клеи могут требовать нагрева или большого усилия, прилагаемого к склеиваемым поверхностям при монтаже.
Перед покупкой в обязательном порядке следует ознакомиться со спецификацией пленки/клея. Уточнить порядок применения.
Восстановление порванных шлейфов токопроводящим скотчем
Часто случается, что в процессе разборки дисплеев или другой сложной техники при отклеивании шлейфа прикладывается чрезмерное усилие, и он рвется.
Приобретение такого простого с виду элемента может стать практически невыполнимой задачей, так как аналогичных проводников в продаже не найти, как и доноров (сломанной техники, с которой можно снять запчасти).
В этом случае ACF пленка или клей спасет ситуацию, вне зависимости от типа шлейфа.
Процедура так же проста, как и в случае с подключением шлейфа к плате или монитору.
Поврежденный участок шлейфа вырезается
Для этого проводник полностью перерезается под прямым углом в двух местах по краям от порыва (поврежденного участка).
При необходимости на стыкуемом участке токоведущие части оголяются (если в середине шлейфа проводники заизолированы) и обрабатываются спиртом.
Снимается первый слой защитной пленки с ACF, и скотч наносится на конец одного из обрезков шлейфа.
Снимается второй защитный слой и прикладывается второй обрезок шлейфа.
В зависимости от требований технологии монтажа пленки может потребоваться нагрев или достаточное усилие сжатия места соединения (здесь важно учесть, что некоторым типам шлейфов нагрев противопоказан, значит, соединяющую пленку следует выбирать с монтажом без нагрева).. ВИДЕО ИНСТРУКЦИЯ
Недостаток такого метода восстановления шлейфа – уменьшение его длины
ВИДЕО ИНСТРУКЦИЯ
Недостаток такого метода восстановления шлейфа – уменьшение его длины.
Шлейф матрицы – набор проводов, соединяющих плату формирования изображения с матрицей экрана. В целом это чувствительный компонент телевизора, отвечающий за нормальную работу матрицы. Ремонт шлейфа производится при его повреждении, которое сопровождается рядом дефектов. Основными из них являются: периодическое или постоянное мерцание, искаженное изображение, рябь, полосы или пятна.
Замена матрицы на телевизоре: инструкция
Матрица — хрупкая и чувствительная деталь, поэтому обращаться с ней нужно очень аккуратно. Лучше работать поэтапно:
Отключить телевизор от сети;
Разобрать корпус;
Устранить незначительные поломки при их наличии;
Извлечь сломанную матрицу;
Осторожно поставить новую матрицу;
Соединить деталь со шлейфом и кабелем;
Включить экран и проверить качество работы;
Если проблем нет, собрать корпус.
Важно! Ознакомьтесь с подробным алгоритмом — он облегчит вам работу
Разбор устройства
Как быстро поменять неисправную матрицу на жидкокристаллическом телевизоре без ошибок своими руками? Начать с последовательной разборки:
Снять ТВ с кронштейна и отнести его на место ремонта;
Аккуратно отделить от прибора шлейф и провода;
Раскрутить отверткой саморезы на корпусе и снять переднюю или заднюю панель;
Уложить матрицу на поверхность и металлической пластинкой раскрыть защелки;
Открутить отверткой винтовые соединения, если они есть;
Убрать поломанную матрицу, осторожно отделив скотч от шлейфа.
Совет! Не используйте нож или острый предмет для снятия защелок.
Замена матрицы
Производители выпускают модели с винтовыми и защелковыми креплениями. Разборка устройств происходит с передней части или сзади.
Доступ с фронтальной стороны
Разбирать телевизор необходимо следующим образом:
- Отжать защелки, удерживающие облицовку;
- Убрать поврежденное защитное стекло;
- Выкрутить винты на корпусе;
- Полностью снять крепления за задней панели.
Важно! Некоторые модели оснащены дополнительной защелкой для винтов. Ее снимают очень аккуратно
Доступ с тыльной стороны
Снимая матрицы с передней части техники:
- Полностью выкрутить крепеж для задней панели;
- Наметьте место винтов, если они разные по длине;
- Снимите подставку у настольной модели;
Аккуратно отделите шлейфы от люка на задней стенке;
- Выключите модули, идущие с крышки до платы.
Совет! Расположение винтов можно сфотографировать.
Установка новой матрицы
Работают следующим образом:
- После распаковки новую матрицу укладывают на мягкую ткань или картон рядом со старой;
- Все платы и модули поочередно переносят с неисправного корпуса на исправный;
- Шлейфы от экрана подключают по факту переноса платы;
После подсоединения модулей устанавливают рамку и крышку на заднюю панель.
Чтобы телевизор начал показывать, матрицу согласовывают с модулями. В инструкции производителя указаны особенности настройки через сервисное меню.
Самостоятельный ремонт шлейфа матрицы
Неполадки шлейфа связаны с разрывом контактов между самим элементом и TCON-планкой. Анизотропная проклейка разрушается при замене светодиодной подсветки или доступа жидкости на монитор.
Ремонт оборванного шлейфа от матрицы ЖК-телевизора проводится только в сервисном центре. Самостоятельно допускается только приклеивание шлейфа к дисплейной планке.
Элемент аккуратно отделяется. От него отрезается полоса длиной 1 мм. Со шлейфа полностью снимают клей, залуживают контакты на плане и припаивают детали.
Видео: замена шлейфа матрицы телевизора
Инструкция по ремонту петли:
Разбирать корпус телевизора;
Определить поврежденный шарнир для ремонта;
Осторожно отсоедините петлю от матрицы, мы не встряхиваем ее, а точно вытягиваем;
Удалить поврежденные контакты, обезжирить их;
Контакт припоя;
Установите шарнир;
Соберите прибор.
Этот процесс требует предельной ясности и точности, чтобы не повредить оставшиеся тонкие петли. После работы телевизор должен быть проверен и проверен на правильность работы. Чтобы не выполнять такую ответственную работу, легче будет заменить поврежденный кабель на новый.
Samsung TV Matrix: пошаговые инструкции по его замене
Каждый производитель использует индивидуальный тип матрицы для своих телевизоров. Матрицы бывают трех видов: TN, IPS и VA. Большинство компаний используют матрицы VA и IPS, потому что это сложные модели. У них отличное качество изображения, отличная цветовая палитра и хороший угол обзора.
Однако эти модели подвержены поломкам. Повреждение матрицы из-за неправильного и небрежного обращения с оборудованием. Экран следует регулярно чистить, чистить мягкой тканью и не использовать с моющими и дезинфицирующими средствами.
Известный Samsung использует большую часть матрицы в своем производстве. Одним из них является тип ltf320ap08. Если он сломан, вы должны попытаться отремонтировать или заменить его. Сначала мы получаем правильную матрицу, которая подходит для вашей модели, а затем начинаем ремонт.
Пошаговая замена матрицы:
Разберите телевизор. Отсоедините переднюю часть телевизора от задней. Корпус соединен винтами, которые необходимо открутить с помощью отвертки.
Положите матрицу на мягкую поверхность.
Отключить все петли
Это нужно делать очень осторожно, чтобы не повредить специальные шарнирные крепления. В этом случае клейкая лента наносится на поверхность швов.
Удалить матрицу.
Подключите новый предмет.
Соберите корпус в обратном порядке.
После всей проделанной работы необходимо согласовать матрицу с телевизором с помощью пульта дистанционного управления. Если этого не происходит, вам нужно внести некоторые изменения, перейдя в меню телевизора.
Современная матрица для LG TV: небольшие отличия
Прежде чем заменять экраны на телевизоры известных производителей Samsung, Philips и LG, давайте сначала выясним, что такое матрица. Это стеклянная поверхность, состоящая из большого количества пикселей. Они, в свою очередь, могут изменять цвет и яркость изображения в зависимости от воздействия различных сигналов из окружающей среды.
Матрица является основным элементом телевидения. Каждый производитель телевизоров использует свой тип матрицы. Например, в телевизорах LG используются матрицы IPS. Этот тип обеспечивает четкость и контрастность изображения.
Телевизоры LG очень популярны сегодня и являются самой продаваемой моделью. Однако неправильное обращение с телевизором может привести к его повреждению.
Основные недостатки:
- Сломанный экран;
- Чип вышел из строя;
- Проблема с циклом;
- Пиксели потеряли свою функциональность;
- Светодиоды подсветки не светятся.
Некоторые проблемы можно устранить самостоятельно, но более сложные сбои (разбитый экран) требуют помощи специалиста. Ремонт телевизоров LG практически ничем не отличается от других устройств. Есть небольшие отличия, которые можно найти только в дизайне самой модели.
Правильная Замена Матрицы на ТВ (Видео)
Без матрицы телевизор работать не будет, так как это его основная составляющая. Замена матрицы не простая задача. Если вы не уверены в своих возможностях, лучше обратиться к специалисту или в сервисный центр. Они помогут обнаружить поломку, заменить дефектные детали.
“Айболит Плюс” на карте
Пайка шлейфа матрицы телевизора
Матрицы на ЖК телевизоры стоят очень дорого. Поэтому замену матриц в нашем городе практически никто не производит. Телевизоры с битыми матрицами идут на запчасти. Мы тоже скупаем такие телевизоры.
Но есть у матриц жк телевизоров дефекты, которые можно устранить. Один из таких дефектов это плохой контакт между шлейфом и планкой матрицы, которую иногда также называют TCON. Шлейф приклеен к матрице анизотропным клеем. И в принципе он неплохо держит. Но все же иногда контакт нарушается, особенно если в телевизоре неоднократно и неаккуратно снимали матрицу для ремонта подсветки дисплея – замены светодиодов. Также эту операцию приходится делать при ремонте планки дисплея после попадания жидкости, которая стекает с матрицы по шлейфу прямо на эту планку. Ну или просто форс-мажор и шлейф отклеился.
Если этот шлейф оторвался от самой матрицы, то тут ничего надежного, чтобы дать гарантию, придумать не получится. Приклеить такой шлейф к ЖК матрице без специального оборудования не реально. А вот к дисплейной планке очень даже возможно. На фотографиях ниже вы можете увидеть этапы ремонта матрицы ЖК телевизора LG 40 дюймов, у которой нарушился контакт между дисплейной планкой и шлейфом. Шлейф аккуратно отклеивается и отрезается полоска в 1мм. Затем счищается клей. Шлейф и контакты на планка залуживаются и припаиваются.

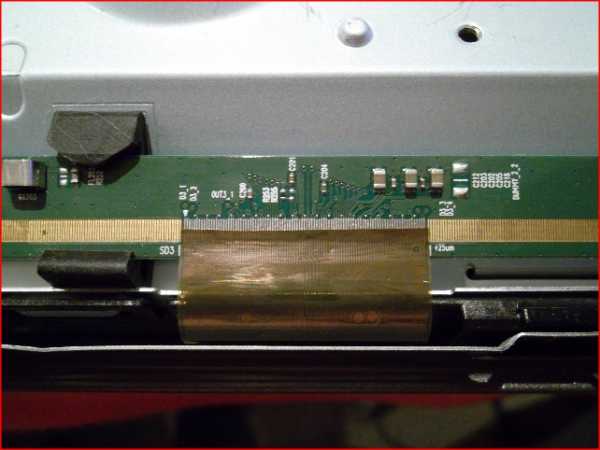

На первой фотографии – как это выглядит в исправном состоянии.
А на этой фотографии, оторванный и заново припаянный. Операция прошла успешно. Телевизор работает уже пол-года. Нареканий нет.
Фотографии сделаны с хорошим увеличением. На самом деле, расстояние между проводниками на шлейфе крайне мало и не каждая мастерская возьмется за такую работу.
Результат ремонта телевизора
После долгих проб и экспериментов, к сожалению, устойчивого эффекта добиться не удалось. Курил долго интернет и форумы. Были сообщения об удачном восстановлении контакта утюгом или паяльной станцией и столько же сообщений о неудачном. Шлейф получается приклеен специальным , который только под прессовкой имеет низкое сопротивление, а без нее – высокое.
Нагретым паяльником с нажимом у меня не получилось восстановить контакт шлейфа с матрицей. К тому же, пока забавлялся со шлейфом, заметил, что контакт дешифратора матрицы со шлейфом стабильно стал ухудшаться.
После консилиума с коллегами, ввиду отсутствия возможностей найти где-либо новую матрицу, было принято решение отдавать телевизор без ремонта. Что ж, случается и такое.
На этом отчет о неудачной попытке ремонта ЖК-панели Samsung LE40A454C1 заканчиваю.
Мастер Пайки.
Назначение
Основное предназначение каждого шлейфа — это передача короткого или длинного электрического импульса между модулями устройства. В зависимости от типа и толщины, а также материала проводника сигнал передается с определенной скоростью.
Это важно учитывать, так как если необходимо заменить сам проводящий элемент, потребуется медный провод необходимого сплава. В противном случае контакт может не проходить
Шлейфы удобно размещать в компактных моделях оборудования благодаря их небольшим размерам. Часто такой тип соединения используется в мобильных телефонах, ноутбуках или экранах.
Проводники могут различаться по количеству проводов и контактов внутри. Шлейфы с одним проводниковым элементом обычно устанавливаются поверх кремниевых плат. Если потребуется подключить экран или жесткий диск, тогда будет использоваться многопоточный тип соединения. В нем может быть до 40 точек сцепления. Именно эти шлейфы чаще всего подвержены повреждениям, так как пайка происходит на всех контактах. В случае повреждения хотя бы одного из них устройство перестанет нормально функционировать.
Ноутбуки
Восстановить шлейф ноутбука можно несколькими способами. Расположенные на материнской плате контакты и провода имеют сменный тип. В случае обнаружения повреждения на них лучше заменить сам провод. Он стоит гораздо дешевле, чем материалы, которые потребуются для его восстановления.
Если комплектующие найти не вышло, можно его заменить. Для этого потребуется подобрать подходящий по сечению провод. Данный метод не подходит для многожильных шлейфов.
Поврежденный проводник извлекается из места контакта на плате. После этого провод в оплетке аккуратно продевается в вилки на местах сцепления. Они используют защелки, поэтому зафиксировать их можно при помощи плоской отвертки.
Если требуется восстановить многожильный шлейф, тогда следует зачистить место повреждения и нарастить обрыв при помощи проводникового состава. Для этих целей часто используется токопроводящий клей.
Как правильно разобрать устройство
Произвести ремонт самой матрицы, если экран треснул или разбит, невозможно. Стоимость новой матрицы немного ниже стоимости нового телевизора. Поменять вышедший из строя устройство можно самостоятельно при условии четкого следования пунктам пошаговой инструкции.
Ремонт шлейфа состоит из нескольких этапов:
Шаг 1. Разборка корпуса.
Шаг 2. Осмотр поврежденного шлейфа.
Шаг 3. Отсоединение его от матрицы и аккуратная выемка.
Шаг 4. Зачистка и обезжиривание поврежденных контактов.
Шаг 5. Восстановление контактов методом припаивания.
Шаг 6. Установка шлейфа и присоединение к матрице.
Шаг 7. Сборка корпуса.
Ремонтные работы требуют четкости и максимального внимания во избежание повреждения остальных тонких дорожек. Исходную форму шлейфа необходимо сохранить в первоначальном виде. Даже незначительный изгиб может привести к разрыву проводников.
При отсоединении от матрицы нельзя опираться на нее, можно повредить материнскую плату. По возможности его целесообразнее поменять на новый из-за кропотливости работ по его ремонту.
Здравствуйте, рад видеть вас на сайте, energytik.net , сегодня рассмотрим тему, ремонт шлейфа матрицы.
Современные ноутбуки, оснащены матрицами, которые соединяется с основной, материнской платой, при помощи шлейфа. Часто происходит недуг, связанный с выходом из строя одного или обоих этих компонентов. Очень распространённая болячка, многие её лечат простой заменой.
Самостоятельно заменить шлейф матрицы, может практически любой человек, с минимальным набором инструмента и знаний. Если причина неисправности была именно в нём, переустановка на новый, даст положительный эффект.
Найти новый продукт, подходящий к модели вашего компьютера не всегда возможно, зачастую его цена может очень неприятно вас обезоружить.
Для ремонта надломившегося шлейфа, вам придётся покопаться в интернете. Найти для него техническое описание, просмотреть правильное назначение выводов. Что бы, в процессе ремонта, не перепутать их случайно, иначе труды насмарку.
При подобном занятии, необходимо откинуть всякую спешку, для ремонта в принципе, это не приемлемо.
Вам следует просмотреть несколько тематических видео, на темы, как разобрать ноутбук и ему подобное. Почитать статьи, освящённые этому вопросу, подойти к ситуации творчески с теоретическими знаниями.
Что такое матрицы ТВ, зачем они нужны и какие бывают
Современный экран телевизора (за исключением лазерного ТВ) представляет собой многослойный сэндвич.
На рисунке ниже приведена упрощённая схема строения экрана ЖК-телевизора. Цель которого сформировать на изображение, состоящее из отдельных точек – пикселей. При этом каждая точка формируется из трёх субпикселей красного, синего и зелёного цветов (в некоторых случаях из четырёх, но об этом чуть позже). Количество пикселей на экране определяет его разрешение, например Full HD (1920 на 1080) или 4K (3 840 на 2 160). Каждый пиксель формируется отдельными жидкими кристаллами и связанными с ними электродами, которые и формируют матрицу экрана.
Для формирования изображения свет последовательно проходит через поляризационную плёнку, слой жидких кристаллов с управляющими электродами, светофильтр и вторую поляризационную плёнку. Данная схема актуальна практически для всех современных типов ЖК-матриц: TN, IPS и VA, а также различных их модификаций (например TN+Film или MVA). Эти матрицы принципиально отличаются друг от друга строением слоя с жидкими кристаллами, которые определяют особенности каждого из них.
Структура ЖК-экрана представляет собой сэндвич
В качестве подсветки обычно используется светодиодная (LED) подсветка белого цвета. В случае если кристалл, через который проходит свет находится в закрытом состоянии, то свет не проходит через него, если же он открыт, то в зависимости от светофильтра он окрашивается в красный, синий или зелёный цвет. Смешиваясь данные цвета формируют 1 пиксель нужного цвета.
Телевизоры на квантовых точках (QLED или ULED) отличаются от обычных ЖК наличием дополнительного «слоя», содержащего квантовые точки красного и зелёного цвета, а также подсветкой из синих светодиодов. Таким образом обеспечивается спектрально чистый белый свет и в результате расширяется спектр отображаемых цветов.
Телевизоры на квантовых точках имеют специальный слой с квантовыми точками
OLED-телевизоры имеют принципиально другую конструкцию, они лишены подсветки, а изображение формируется самими элементами матрицы – органическими светодиодами. Пиксель здесь образуется тремя светодиодами, также красного, синего и зелёного цвета. Но часто в продаже можно встретить и модификацию с дополнительным белым светодиодом, который позволяет повысить яркость экрана, но при этом уменьшает реальное количество пикселей.
Ну и наконец лазерные телевизоры (Laser TV), которые принципиально отличаются от всех рассмотренных выше, тем, что фактически представляют собой специальный проектор и экран. Пожалуй, это единственный вид телевизоров, в отношении которого понятие матрицы не применимо. Здесь нужно говорить об источнике света, технологиях проектора и параметрах экрана.
Лазерный телевизор это ультракороткофокусный проектор и специальный экран
