Возможные проблемы и способы их решения
Обычно ремонт дорогой техники осуществляется в сервисном центре, но иногда проблема может оказаться незначительной, и решить её можно самостоятельно. Рассмотрим несколько распространённых проблем и способы их самостоятельного устранения.
Не включается телевизор
Эта проблема самая распространённая, и сталкивается с ней чуть ли не каждый третий владелец телевизора LG. Не стоит сразу считать, что ТВ-приёмники некачественные, всё гораздо банальней. Возможно, сели батарейки на пульте или повредился электрический кабель. Проверьте плотность вхождения вилки в розетку и исправность самой розетки. Если элементарные меры не помогли и не исправили ситуацию, то нужно искать глубже, а именно в аппаратной части.
Нет изображения на экране
Если звук работает, а изображение не показывается, то, скорее всего, дело в подсветке. Как проверить LED-подсветку на телевизоре, описано выше в этой в статье. Причин может быть несколько:
- не подаётся ток к лампочкам, если используются газоразрядные лампы;
- диоды перегорели, если используются ленты со светодиодами;
- неисправны электроды развёртки.
Отсутствует изображение, но светится полоса
Тип полосы может быть различным: расположенными по вертикали и по горизонтали. Это говорит о том, что проблемы с электродом развёртки. Для подтверждения этого нужно подключить другое ТВ-устройство с работающей матрицей. Исправить такую ситуацию можно только полной заменой испорченной детали. Если на дисплее появилось пятно, а не полоса, то причина, скорее всего, такая же.
Если требуется ремонт подсветки
Ремонт подсветки нужно проводить в следующем порядке:
- Перевернуть ТВ-устройство и выкрутить крепления на корпусе сзади.
- Отключить шлейф от плат микросхем.
- Убрать защёлки на матрице и выкрутить соединительные элементы.
- Снять верхнюю часть экрана, чтобы получить доступ к диодам.
- Проверить с помощью тестера работоспособность каждой полоски.
- Выявить неисправную полоску.
- При помощи горячего воздуха из фена прогреть скотч под полосками и удалить неисправные диоды.
- Заменить поломанные диоды.
- Протестировать подключение к току и поступление электричества.
- Если нет проблем, то закрутить всё в обратном порядке.
Заменить матрицу
Матрица не ремонтируется, и при обнаружении неисправностей её попросту надо поменять. Признаками неисправности матрицы являются зависание телевизора LG, замедленный отклик на команды, отсутствие реакции на запуск приложений, включение и мгновенное отключение ТВ-панели. Производить замену матрицы лучше в сервисном центре.

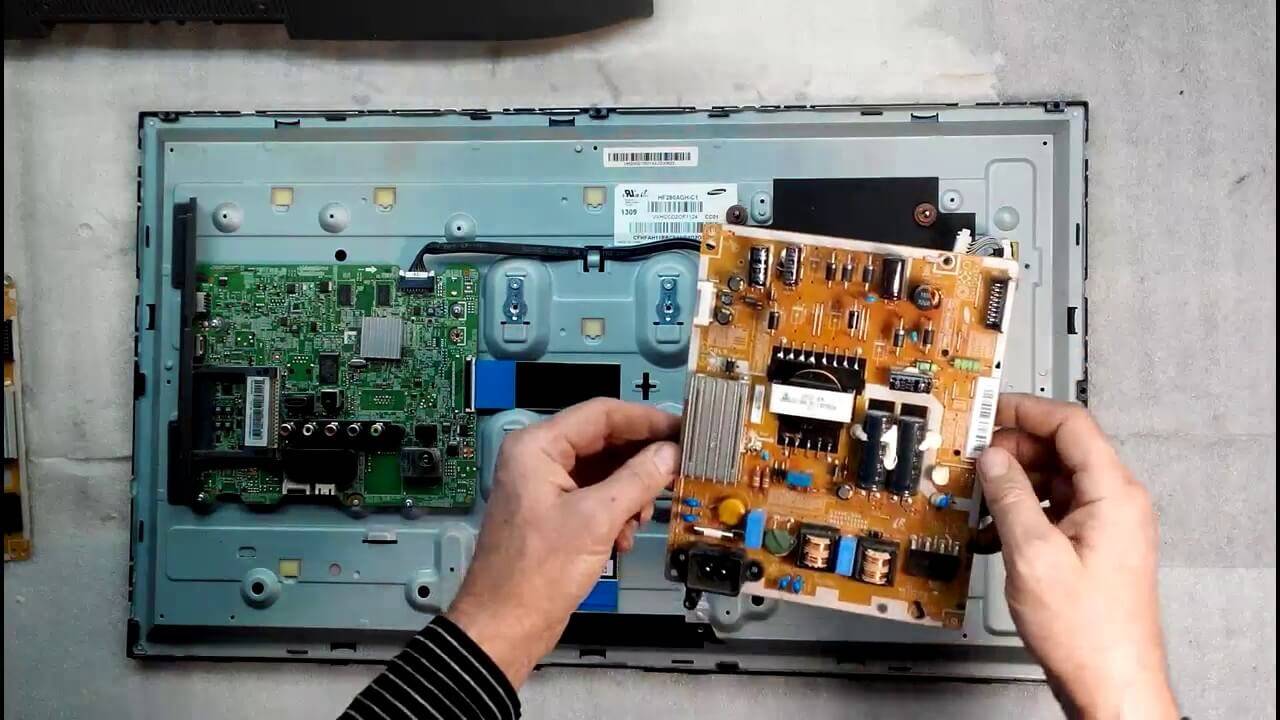

Замена блока питания
Чаще всего наряду с подсветкой прекращает работать блок питания. Определить, что вышел из строя именно он, можно по следующим признакам:
- Телевизор не включается.
- Устройство не реагирует на пульт даже после замены батареек и проверки плотности вхождения вилки в розетку.
Проблема решается очень легко и быстро — заменой старого блока на новый.
Диагностика неполадок
Первоочередная диагностика выполняется зрительно – достаточно просто обратить внимание на предмет объективно оплавившихся диодов или почернений в местах спайки. Как правило, эти места и сигнализируют о расположении неисправного элемента
Если же все чисто, следует приступить к дальнейшей диагностике:
- Проверка LED-драйвера. Этот этап диагностики проводится под напряжением, поэтому ТВ в разобранном виде потребуется подключить к сети. При помощи мультиметра необходимо проверить, выходит ли напряжение с драйвера. Если его нет, поломка обнаружена – необходимо просто заменить драйвер. Если же напряжение есть – приступаем к прозвону диодов.
- Проверка каждого диода. Последовательный тип соединения вынуждает прозванивать каждый светодиод по отдельности. Для этого необходимо установить на мультиметре режим «диод» и прозвонить щупами каждый диод, учитывая при этом их полярности. Диоды, которые не прошли проверку (как правило, он будет такой один) – и есть причина всей неисправности.
- Если все диоды целые, необходимо искать обрыв дорожки и прозванивать цепочку по последовательному принципу.
Если причина в нарушении целостности дорожки – ее легко можно восстановить. Для этого не потребуется никакие дополнительные диоды. Если же проблема оказалась в драйвере или светодиодах, их нужно будет заменить – приобрести новые.
Не включается
Чаще всего владельцам телевизоров LG приходится сталкиваться с тем, что устройство попросту не включается. То есть, экран не загорается, оставаясь тёмным, а блок питания телевизора LG не включается, и лампочка индикатор даже не горит красным.
В большинстве случаев это связано с поломками кабеля. Самая стандартная проблема проводов, связывающих электрическую сеть с телевизором — повреждение жил, случающееся из-за того, что на кабель часто наступают. Помимо жил может повреждаться и дорожка на микросхеме, поскольку кабель часто дёргают. Дело в том, что цифровой ресивер в современных условиях представляет собой небольшую микросхему, покрытую экранирующим материалов. В связи с этим, его собирают совместно с разъёмом кабеля.
В данном видео вы подробнее узнаете о ремонте данного телевизора:
Основная проблема ремонта подобной поломки заключена в необходимости обходиться с электронными элементами с исключительной аккуратностью. Прежде чем приступить к исправлению повреждений, их вытаскивают из разъёма. Как только это удалось сделать без дополнительных повреждений, сам кабель ремонтируют, используя паяльник и клей. Провода возвращают на положенные им места.
Проведение диагностики
Вы включили телевизор, а изображение пропало или исчезло, перед вами просто черный экран, есть звук. Чтобы определить, что именно сломалась в первую очередь надо самостоятельно провести диагностику телевизора, а только потом приступать к ремонту.
Какие действия стоит предпринять, чтобы правильно диагностировать поломку? Для начала попробуйте просто отключить от электрической сети ТВ, и через несколько минут его заново включить. Если процесс перезагрузки не помог, то переходим к следующим действиям.
Вооружитесь фонариком или включите его на своем смартфоне. И направьте свет на черный экран, при условии, что телевизор включен. Если есть звук и при направлении света видно изображение в виде силуэтов, то это вышла из строя лед-подсветка. Это один из самых быстрых способов диагностики.
В данном видео вы подробнее узнаете о ремонте подсветки:
Чтобы более детально провести диагностики и узнать перегорела цепь led подсветки или перестал работать лед драйвер.
Снимать крышку надо медленными движения, никуда не торопясь. Что на ТВ фирмы Самсунг или элджи алгоритм действий одинаковый:
- Сначала отделить подставку;
- Затем открутить все крепления по всему изделию;
- И только после это снять крышку. Если не получается, то посмотрите внимательно поверхность крышки и найдите место расположения болта, который служит блокировкой. Открутите его и только потом снимите заднюю крышку.
Далее обязательно стоит проверить напряжение устройства в целом, а после только у льда – подсветки экрана вашего ТВ. Для подсветки применяют светодиодные наборы, которые обеспечивают четкую яркость и освещенность всего экрана.
Разные производители их располагают по-разному. Например, в телевизорах LG, они расположены за матрицей. Сначала извлекать надо матрицу, а только потом произвести ремонт led телевизора.
Практика ремонта
Нравится
Social buttons
Телевизор LG 32LN540V
Поступил в ремонт телевизор с заявленной неисправностью:
«Нет изображения»
При включении телевизора дежурка горит, Изображения нет.
Произведено вскрытие и осмотр деталей.
Для начала произведен внешний осмотр БП телевизора :
Блок питания распространенный среди моделей телевизоров LG 32LN540, 32LN 541, 32LN 548 .
PSU: EAX64905001 ревизия 2.8
Произведена разборка матрицы телевизора, обнаружено:
Подсветка состоит из 3-х лент по 7 светодиодов в каждой , Светодиоды 1Вт 3v. Прозвонка лент показала неисправность по 1-му светодиоду в каждой ленте.
Ремонт: заменены неисправные светодиоды..После тестирования телевизор отдан клиенту..
НО,,,,,,
Через месяц телевизор возвращен клиентом с той же неисправностью,»нет изображения»
однако теперь выгорели другие светодиоды .
Тестирование БП показало:
- Напряжение ST-BY 3.5 v присутствует, При это горит led индикатор дежурного режима
- Отсутствуют напряжения 12 и 24 V 18-ти пинового коннектора MainBoard — PowerBoard. Напряжения питания подсветки после момента включения отсутствует.
Очевидо БП по какой то причине уходит в защиту, либо неисправность в БП по линиям 12 и 24 V
Исходя из анализа ремонтов данных моделей, а также по причине возврата после предыдущего ремонта, произведена замена всех светодиодов в лентах.
Более того:
Уже не является секретом, что в LED телевизорах LG подобных моделей подсветка выполнена на светодиодах низкого качества, Это модели 32LN540x -548 -541. При этом LED драйвер исправен, вскрытие матрицы показывает обрыв(неисправность) одного или нескольких светодиодов LED подсветки.
Как показывает практика ремонта подсветки, помимо замены светодиодов подсветки требуется доработка блока питания, с целью уменьшения тока питающего LED ленты монитора. В данных моделях ток завышен , плюс некачественные светодиоды. В итоге ремонт заключается:
1. В замене всех светодиодов или лент подсветки целиком, я заменил все 21 светодиода на аналогичные с характеристиками:
прямой Ток: 400mA импульсный Прямой Ток : 650mA обратный Ток : 25mA обратное Напряжение(VR): 0.8-1.2 В (ма) Рассеиваемая мощность (PD): 1460 МВт Напряжение в прямом направлении: 3.05-3.65 В
2. После замены требуется обязательная доработка блока питания, а именно схемы питания LED лент, ( схемы драйвера ), в данном случае драйвера MP3202.
В телевизорах LG, в которых применяются LED-драйверы с ШИМ-контроллером MAP3202, популярный PSU EAX64905001, датчик тока состоит из набора пар низкоомных резисторов. Отпаяв одну из пар, увеличиваем номинал датчика, что увеличивает глубину ООС ШИМ и пропорционально уменьшает ток в светодиодах.
В данной модели убрав из схемы датчика тока одну цепочку добился уменьшения тока на лентах подсветки.
По формуле паралельных R: С Rд=2.08 Om увеличил сопротивление до Rд=2.7 Om, что привело в ообщем к уменьшению тока LED подсветки, ну и плюс замена всех светодиодов, потому, как они уже поддверглись работе в экстремальных условиях с высоким током…..
Маркировка лент:
тип B1 и B2
| LG 32LN541V 32LN540V Комплект подсветки 6916L-1437A 6916L-1438A |
По вопросам приобретения напишите нам в комментарии или позвоните, телефон в разделе КОНТАКТЫ
ФОТО:
Еще про доработку БП для телевизоров LG той же серии четайте здесь: lg 32ln541u
Написать комментарий:
- Использовать ВКонтакте
- Комментировать без регистрации
Social Comments
Ремонт подсветки
Частая проблема, из-за которой телевизор LG может ничего не показывать — неисправность подсветки LED. Многие пугаются, когда узнаю от случившемся, думая, что придётся поменять ЖК экран телевизора целиком. Но, это совсем не так. Подсветка — вполне ремонт пригодная деталь.
Главный признак того, что всё дело именно в подсветке: больше ничего не показывающий дисплей, при том, что звук есть и никаких внешних повреждений не было. Каналы зачастую тоже продолжают переключаться без проблем.
Окончательно удостовериться в том, что виной всему сломанная подсветка можно, предварительно затемнив помещение с помощью штор и выключенного света. Как только в комнате станет темно, необходимо посветить любым фонариком на включённый экран с расстояния мера-двух. Изображение на нём станет видно, хотя оно будет крайне затемнённым.
Основная причина проблем с подсветкой в телевизорах LG — последовательное подключение всех диодов. Это приводит к тому, что даже при перегорании одного из них — работать перестаёт вся цепь. Для того, чтобы не работала ни одна лампочка отвечают защитные микросхемы, отключающие при малейших проблемах диодную ленту целиком.
Ремонт подсветки телевизора LG осуществляют одним из трёх способов:
- в официальном сервисном центре;
- в частной мастерской;
- самостоятельно.
Первый вариант больше всего подходит, если на момент поломки не успела истечь гарантия. Но стоит учитывать, что в официальных сервисах светодиодную подсветку не чинят отдельно от матрицы, поэтому починить без гарантии лишь первую не удастся — придётся заплатить не 12 тысяч рублей за всю матрицу. Гарантия выдаётся на сам ТВ на год, а на новые детали — до трёх месяцев. Замена подсветки телевизора LG у частного мастера возможна как дома у владельца, так и в мастерской. Стоимость такой процедуры составит от пяти сотен до пяти тысяч рублей в зависимости от количества поломавшихся диодов, их типа, размера экрана и марки самого устройства.
Но многие владельцы подобной бытовой техники предпочитают делать ремонт ЖК телевизора Элджи своими руками, поскольку это не так сложно, как кажется на первый взгляд. Набор необходимых инструментов довольно прост и их можно найти практически в любом доме:
- тестер определения работоспособности диодов;
- отвёртки необходимых размеров;
- шуруповёрт;
- бытовой фен.
Для того чтобы узнать, какая нужна марка светодиодных лент, необходимо обратиться к технической документации устройства. В ней указывают не только данные об оригинальных диодных лампах, но и типы, которыми те заменяются при необходимости.
Не забываем подготовить весь инструмент
Ремонт проводят в таком порядке:
- Первым делом переворачивают телевизор и откручивают крепления задней панели, для того, чтобы её отсоединить. Делают это как можно аккуратнее.
- На втором этапе отсоединяют шлейфы от плат микросхем.
- На третьем отстёгивают удерживающие матрицу защёлки и откручивают винты.
- Далее, снимают верхнюю часть экрана, что позволяет увидеть светодиоды.
- Тестером проверяют полоски с ними и таким образом определяют ту, что вышла из строя.
- На шестом этапе, включают фен на максимальную мощность и направляют его на место крепления ленты.
- Как только клеящий состав расплавится, полоска легко отсоединится.
- Поломанную деталь меняют на новую, продолжая удерживать температуру клеящего состава феном.
- На девятом этапе совершают тестовое подключение к электросети. В том случае, если не обнаруживается никаких новых проблем с работой телевизора, приступают к обратной сборке, начиная с матрицы и заканчивая задней панелью.
Заключительные работы
Когда ремонт Led системы телевизоров марки LG был осуществлен полностью, прежде, чем производить окончательную сборку, подключаем напряжение к планкам и проверяем свечение всех светодиодов
Если все нормально, то собираем ТВ, выполняя все операции последовательно и с осторожностью, как и при демонтаже
Устанавливаем телевизор на прежнее место, включаем его в сеть и наслаждаемся качеством: если нигде на экране нет посторонних пятен светлого или темного колера, значит, ремонт был выполнен правильно, с соблюдением всех рекомендаций. А получить максимум возможностей от своего телевизора можно, узнав, как правильно настроить цифровые каналы на телевизоре LG.
Причины и признаки неисправной подсветки
Экран телевизора состоит из множества точек – пикселей, расположенных вплотную друг к другу, а чтобы пользователь увидел изображение, на них должен подаваться свет, тогда они «оживают» и формируют картинку. Технология LED в ЖК телевизорах – это новый способ подсветки экрана при помощи светодиодов, пришедший на смену люминесцентным CCFL-лампам. Устройства с LED-подсветкой отличаются великолепной цветопередачей, высокой контрастностью, невероятной четкостью и реалистичностью изображения, низким потреблением электроэнергии и небольшой толщиной.
Типы подсветки
В зависимости от того, как расположены светодиоды, выделяются два типа LED-подсветки:
- edge (торцевая, боковая) подсветка предполагает расположение светодиодов по левому и правому краю, сверху и снизу или по всему периметру;
- direct (матричная) подсветка обозначает распределение светодиодов по всей площади матрицы.
При первом типе расположения светодиодов добиться равномерного подсвечивания экранов невозможно. Во втором случае диоды расположены вдоль всей матрицы, благодаря этому обеспечивается равномерная подсветка всего дисплея, а также высочайшая контрастность и насыщенный черный свет.
Причины поломки
Если пользователь включает телеприемник и обнаруживает отсутствие картинки или видео, но звук при этом воспроизводится, это может свидетельствовать о поломке подсветки.
Существует несколько причин, по которым LED-подсветка выходит из строя. Во-первых, может быть повреждена лента диодов. Светодиоды соединены последовательно, а значит, если перестанет работать хотя бы один, погаснет вся полоска. При этом напряжение будет продолжать подаваться. Во-вторых, может быть сломан LED-драйвер. В таком случае на лампы не поступает изображение, поэтому они не загораются.
Иногда телевизор еще с завода поступает с браком. Ведь достаточно всего одного неисправного светодиода, чтобы экран телеприемника не работал. В других ситуациях лампы выгорают по вине пользователя, который устанавливает максимальную яркость экрана — напряжение повышается, светодиоды с ним не справляются и перегорают
В проблеме также может быть виноват магазин, в котором продавцы пытаются привлечь внимание покупателей ярким изображением на экране телевизионной панели
Преимущества LED-подсветки
И газоразрядные лампы, и светодиодная подсветка решают одну и ту же задачу. Они образуют задний световой фон для матрицы дисплея телевизора, которая имеет ячейки с управляемой прозрачностью пикселей и их цветового окраса. Однако современное техническое решение на полупроводниковых кристаллах имеет множество преимуществ. Причем это плюсы как для производителей, так и пользователей, повышающие надежность ТВ, его безопасность, долговечность и другие характеристики.
- Телевизоры стали тоньше. Проводник, на котором крепятся диоды с линзами, а также рассеивающий фильтр занимают очень малую высоту. В сравнении с прошлым поколением телевизоров с ламповой подсветкой, выигрыш в толщине составляет до 10 см.
- Светодиоды прочны и надежны, равнодушны к падениям. Они выдержат удар, если телевизор упадет или будет вибрировать при транспортировке.
- Пользователь получает гораздо более яркий экран за ту же стоимость его эксплуатации. Уровень потребления энергии полупроводниковых кристаллов во много раз меньше аналогичного показателя газоразрядных ламп.
- Уровень выделения тепла у диодов ничтожен. Использование телевизора становится безопаснее.
- У полупроводниковых кристаллов срок службы измеряется сотнями тысяч часов непрерывного свечения без падения интенсивности потока. Телевизор годами будет показывать ту же яркую картинку, что и в первый день после первого включения.
Очевидны выгоды и для здоровья общества. Светодиоды проще утилизировать. В них нет паров ртути, у сервисных мастерских нет необходимости вести строгий учет, ответственное хранение и сдачу вышедших из строя деталей в специальные пункты сбора. В результате пользователь получает низкую цену ремонтов и их высокую скорость.
Кроме этого, нет опасности поражения парами ртути внутри квартиры. Если ребенок вдруг случайно разобьет ЛЕД телевизор, никакой особой проблемы не образуется. Безопасность светодиодной подсветки еще в том, что каждый из ее элементов работает нанизком напряжении, при поломках не возникает дуговых разрядов, образования пламени и других ситуаций, способных привести к значительным негативным последствиям.
Заказываем новые детали
Если причиной неисправности стал драйвер, то его всегда можно купить в любом магазине электро и радиотехники или через интернет. Стоимость такого устройства от 400 до 1000 рублей в зависимости от производителя. Учитывая, что каждый раз разбирать и собирать телевизор небезопасно, лучше не экономить. Вариант покупки оригинального драйвера в данном случае не целесообразен, так как придется, во-первых, переплатить, а во-вторых, ждать поступления этого драйвера не меньше недели, а то и несколько недель.
Если же все дело было в светодиоде, то есть два пути решения этой проблемы. Можно заказать у производителя светодиодную планку, что позволит просто заменить планку и не морочить голову с выпаиванием диода. Стоимость оригинальной планки может быть до 5000 рублей. Можно также купить реплику через интернет, которая обойдется как минимум вдвое дешевле. Еще один куда более бюджетный способ – купить отдельный SMD светодиод. Сделать это можно либо также через интернет, либо на любом радиорынке. Стоимость одного диода может достигать 200 рублей.
Ремонт LCD
Ремонт LCD подсветки рекомендуется начинать с внешнего осмотра узлов и деталей TV. Внимательно просматриваем линейки диодов. Если найдём подгоревший элемент, это облегчит ремонт. В противном случае надо искать дальше.
В причине отсутствия светодиодной подсветки может быть повинен led-драйвер, поэтому нужно проверить напряжение на входе драйвера, для чего требуется мультиметр. Если всё в порядке, проверяем номиналы напряжений идущих с выходов драйвера на панели светодиодной подсветки.
Диоды LED подсветки телевизоров включаются последовательно. Для подсветки нужно чтобы все диоды горели. Как проверить вышедшую из строя деталь? Целый диод проводит ток только в одном направлении. При обрыве ток проходить не будет, при замыкании диод звонится в обоих направлениях.
После обнаружения неисправности, по возможности заменить всю светодиодную панель. Полоску светодиодов можно купить в сервисном центре или магазине, в крайнем случае заказать у дилера.
https://youtube.com/watch?v=1ComivSvzR8
Прозваниваем каждый светодиод, находим неисправный и выпаиваем его. Замеряем напряжение, идущее на ленты, делим его на количество диодов. Получаем рабочее напряжение каждого светодиода подсвечивания. В магазине покупается деталь, подходящая по параметрам, и производится замена светодиода
Особенности замены и запаивания
Замена подсветки может вызвать затруднения. Запаять светодиоды на телевизоре не так сложно, как найти саму плату. Современные устройства обладают специальной подсветкой, приобрести запчасти можно у самого производителя. Далеко не каждый сервисный центр согласиться предоставить уже имеющиеся платы. Можно подыскать уже паянные, но рабочие модели, продающиеся на разборе техники. Пользователь должен помнить, что снимать старые светодиоды можно при помощи термовоздушного фена, так они крепятся на двухстороннем скотче.
Паять нужно с соблюдением температуры 300 градусов с минимальным количеством припоя
Если Вы повредите краску – ничего страшного, важно, чтобы диод заработал и подошел к плате. В противном случае, нужно будет приобрести целую плату отдельно с уже новыми светодиодами
Прежде чем собрать устройство снова, необходимо проверить напряжение и исправность всех установленных диодов. После этого – телевизор можно собираться в той же последовательности, в которой он и разбирался. В зависимости от верности установки, светодиоды должны полностью отработать свой срок. Правильный монтаж и сборка всех деталей, гарантирует отсутствие темных пятен на экране или светлых. Оттенок должен быть ярким и насыщенным, без каких-либо посторонних элементов. Если же установка была произведена не верно – обязательно обратитесь в сервисный центр и объясните причину поломки устройства.
Разборка
Полная разборка ТВ зависит от производителей. Единый алгоритм действий составить сложно. Так, например, модели самсунг, разбираются иначе. Сразу крышку убрать, чтоб не мешала не получиться. Сначала надо раскрутить 10 болтов, которые расположены по всей задней поверхности телевизора. Затем отсоединить шлейф и только потом убрать ее в сторону. Данный производитель устанавливает плату в количестве трех штук. Нас интересует плата блока питания, на ней и установлены драйвера подсветки.
Самый важный подготовительный этап. На нем необходимо освободить поверхность, это может быть устойчивый стол, комод, за которым будет удобно работать. И аккуратно собирать в одном месте все мелкие и крупные детали, чтобы не потерялись. Что касается рук, в идеале они должны быть сухими и чистыми, чтобы избежать остатков следов на внутренних деталях, поэтому работать лучше в перчатках. И самое главное, нельзя торопиться во время полной разборки устройства.
Для начала нужно разобрать телевизор
Сначала отключите все шлейфы, которые связаны с ЖК и присоединяются к плате, для этого достаточно просто выкрутить болтик, который находится между ними. Аккуратно снимаете данную плату и с такой же аккуратностью удаляете металлический защитный корпус с дешифраторов. Они держаться на резиновых креплениях.
Помимо задней крышки, необходимо и снять переднюю раму. Для этого достаточно просто открутить болты, по всем ее сторонам. Положив ТВ на заднюю стенку, вы легко снимете раму
После снятия рамки, переверните ТВ осторожно, потому что матрица ничем не закреплена. Снимаем дешифраторы, берем матрицу в руки и кладем ее на отдельный стол
