Ремонт и обслуживание стиральной машины Элджи своими руками

Какие бывают электродвигатели в СМА LG?

Прежде чем начать ремонт электромотора своими руками, нужно выяснить — в чем исток проблемы. Корейский бренд ЭлДжи (LG) оснастил свои последние модели инверторными двигателями, отличающимися целым набором преимуществ:

Из-за отсутствия щеток и прочих элементов, изнашивающихся вследствие трения, они гораздо надежнее — неполадки у них бывают нечасто.
Быстро набирают скорость.
Удерживают стабильность оборотов.
Их работа почти бесшумна.

Производитель так уверен в инверторных электродвигателях, что предоставляет на них десятилетнюю гарантию. В некоторых моделях гарантия на электродвигатель достигает 15 лет. Предшественники инверторных ЭД — коллекторные аналоги, которые, имея трущиеся части, более склонны к поломкам.

Пошаговое выполнение

Прежде чем приступить к работе, ознакомьтесь со схемой и порядком разборки стиральной машины LG.

Единственное отличие машин LG – наличие прямого привода, что нужно учитывать при демонтаже.

Разборка стиральной машины LG своими руками начинается со снятия панелей.

Верхняя крышка

Используя крестовую отвертку, подойдите к задней панели и выкрутите сверху два самореза, которые удерживают верхнюю панель. Складывайте болты в одно место, чтобы они не потерялись. Теперь, сдвиньте крышку немного вперед, снимите с корпуса и отставьте в сторону.

Задняя крышка

В современных моделях стиралок ЭлДжи сзади находится сервисный люк. Он закрыт металлической крышкой, которая держится на болтах. Выкрутите болты по периметру люка, снимите и отставьте в сторону. Теперь у вас есть доступ к внутренним деталям СМ.

Панель управления

Чтобы снять панель, нужно вытащить лоток-дозатор для моющих средств. Потяните его на себя, нажимая на защелку в центре. Сразу за лотком вы увидите три винта. Открутите их, а также один винт с противоположной стороны крестовой отверткой.

Передняя панель

Как снять переднюю крышку стиральной машины LG:

Откройте дверцу люка.
Отогните край манжеты люка у основания.
Вы увидите металлический хомут. Его можно снять, слегка поддев плоской отверткой. Производитель предусмотрел простой и удобный хомут-пружину, поэтому снять его не составит труда.
Края уплотнительной резины (манжеты) заправьте внутрь барабана.
Откройте люк фильтра.
Выкрутите фиксирующие болты, которые располагаются возле фильтра.
Разожмите защелки нижней панели, уберите в сторону.
Вернитесь к люку. Открутите два болта, удерживающие замок дверцы.
Запустите руку за корпус и вытащите замок. Отсоедините от него все провода и снимите.
Выкрутите все саморезы вверху и внизу, которые удерживают переднюю панель.
Снимите и отставьте в сторону.

Противовесы

Противовесы утяжеляют бак, не позволяя ему биться о стенки во время вибрации. Сняв панель, вы увидите два противовеса вокруг люка СМА.

Чтобы их снять, открутите болты, используя головку торкс. Вы уже на пути к тому, чтобы полностью разобрать машинку-автомат LG. Также снимите верхний противовес.

Основные детали

Теперь нужно отсоединить все детали, которые расположены сверху бака.

Чтобы снять бункер лотка-дозатора, открутите саморезы сверху, отсоедините патрубок, идущий снизу. Отсоедините контакты входного клапана. Чтобы вытащить клапан, открутите два самореза сзади. Вытащите бункер вместе с клапаном.

Разбираем стиральную машину LG дальше: отсоедините шланг прессостата, ведущий к баку. Осмотрите бак, проверьте соединения, детали, которые могут помешать его снять. Если вы все отсоединили, двигайтесь вниз корпуса.

Снимаем двигатель

Сначала нужно отсоединить сливной патрубок. С помощью пассатижей ослабьте металлический хомут патрубка и отсоедините его. Иногда эти хомуты закрепляются болтом, который нужно выкрутить.

Разожмите разъемы проводов, ведущих к нагревательному элементу. Сам ТЭН доставать необязательно. Перед тем, как разобрать стиралку LG, снимите двигатель:

Снимите крышку мотора, выкрутив центральный винт.
Вы увидите еще шесть креплений, расположенных на двигателе.
Открутите все болты.

После того, как вы сняли мотор, бак сзади уже ничего не удерживает, кроме стоек.

Стойки

Стойки СМ крепятся пластиковыми штоками. Возьмите головку размером 14 мм, поднесите ее к задней стороне стойки и наденьте на болт. Таким образом, вы обезвредите защелки, которые в противном случае не позволили бы достать шток.

Пассатижами ухватитесь за край штока, потяните на себя и достаньте.

Теперь рассмотрим, как снять барабан и бак в стиральной машине LG.

Бак и барабан

Бак остался висеть на крючках. Все что нужно – это снять его с крючков, немного приподняв вверх. Уложите его на ровную поверхность.

До полной разборки остается лишь достать барабан.

Выкрутите болты, удерживающие две части бака по периметру.
Уберите верхнюю половину в сторону.
Переверните нижнюю часть. Слегка постучите молотком по втулке, чтобы барабан выпал из бака.

Самостоятельная разборка машины и подготовка к ремонту окончены.

Для тех, кто собирается выполнить работу своими руками, мы предлагаем дополнительную помощь — видео о том, как разобрать стиральную машину LG:

Неисправности

Часто при ремонте стиральных машин-автомат фирм Аристон, Индезит и Бош и других возникают такие проблемы, как:

Включить машину невозможно. Проблема может заключаться в неисправной вилке, в частых скачках напряжения, а также в неисправных розетках. Стоит проверить подключение к электрической сети.
Барабан стиральной машинки не крутится. Здесь могли прийти в неисправность подшипники, либо же ремень привода.
Замок дверки не закрывается. Замок заменяется на аналогичный, который можно приобрести в любом сервисе.
В стиральную машину не набирается вода. Скорее всего, причина в неисправности электромагнитного клапана или в плохом соединении с водопроводом.

Примите к сведению: после самостоятельного вмешательства ни один специалист не станет делать гарантийный ремонт, поэтому починку машины на гарантийном сроке лучше оставить профессионалу.

Исполняющие элементы

Когда модуль управления получил все необходимые данные от вас через панель управления, а также от датчиков об их состоянии, он отдает необходимые команды исполняющим органам, которые и приводят весь механизм в действие.

Клапан подачи воды

После этого нужно залить воду в стиральную машину, для чего открывается электроклапан подачи воды, который закрывается после того, как от прессостата придет сигнал, что бак уже полон.

Для того, чтобы привести бак в действие, отправляется необходимый сигнал на двигатель, который начинает вращение. Сам двигатель с помощью ремня (в обычных стиральных машинах) или напрямую (в машинах с устройством прямого привода LG) начинает вращать барабан через шкив с необходимыми оборотами. Обороты и вращения в нужную сторону, а также количество циклов полностью регулируется модулем управления.

ТЭН

Для нагрева воды в конструкции стиральной машины используется нагревательный элемент – ТЭН, который получая необходимый сигнал от модуля, начинает нагрев воды и нагревает его до нужной температуры, после чего отключается

Обратите внимание на то, что ТЭН при длительном использовании покрывается накипью, вследствие чего может выйти из строя. Поэтому ТЭН в стиральной машине необходимо регулярно своевременно очищать

При необходимости температура может поддерживаться включением и отключением ТЭНа при помощи термостата.

После того как белье было постирано управляющий модуль отправляет сигнал на помпу (сливной насос), которая начинает вращение и откачивает воду из бака, сливая в канализацию.

Также помпа подсоединяется одним концом к клапану слива воды, который можно открутить для прочистки.

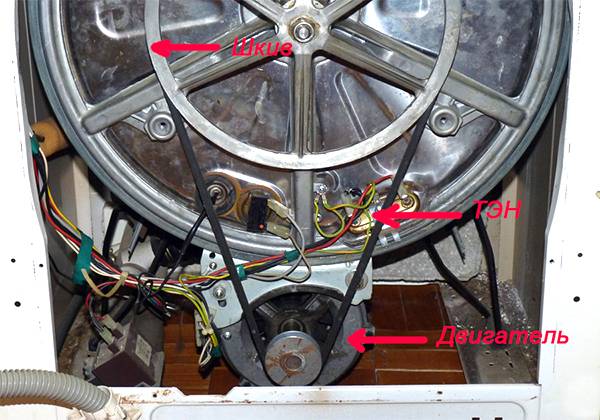

Следующим элементом в устройстве стиральной машине автомат является бак. Его вы можете отчетливо видеть на схеме стиральной машины, он занимает большую часть всего агрегата, т. к. вмещает в себя барабан для загрузки белья. Сам бак сегодня делается из пластика и представляет из себя некую герметичную емкость внутрь которой помещается барабан, а также нагревательный элемент ТЭН.
Состоит бак из двух половинок, которые могут скрепляться между собой с помощью металлических скоб или болтов на разных моделях. К баку подходят резиновые патрубки для залива и слива воды.

Так как вес бака стиральной машины достаточно велик, то сверху он крепится на пружины к корпусу машинки, а снизу с помощью амортизаторов для смягчения вибраций.

Барабан

Барабан стиральной машины представляет собой сетчатую емкость из нержавеющей стали, которая предназначена для того, чтобы вращаться стирая тем самым белье. В разных моделях стиральных машин в барабане используются разные технологии EcoBubble и про. Но принцип действия везде один. Бак вращается, тем самым постоянно переворачивая белье и стирая его.

Бывает, что барабан в стиральной машине не вращается. Причины этой неисправности могут быть самые разные – разобраться с ними и узнать, как отремонтировать вращение барабана в стиральной машине вы также можете у нас на сайте.

Возможные сложности и способы их преодоления

При попытке самостоятельно разобрать стиральную машинку LG человек без опыта может столкнуться с некоторыми сложностями.

Советы, которые помогут их преодолеть:

Если опыта работы с бытовой техникой немного, то собрать стиральную машинку обратно будет сложно. Чтобы правильно подсоединить все провода и прикрутить детали, весь процесс разбора нужно запечатлеть на камеру смартфона.
Иногда при съеме верхней крышки ее подклинивает. При этом не следует поддевать ее острыми предметами. Снять крышку можно путем коротких раскачиваний, без приложения чрезмерной силы.
Если какие-то металлические детали прикипели или покрылись ржавчиной, их можно обработать смазкой, например, WD-40.

Иногда в процессе сборки стиральной машины люди сталкивают с тем, что не могут найти подходящие болты, так как их много. Чтобы такой проблемы не возникло, их можно раскладывать по мешочкам, делая соответствующие пометки.

Очистка сливного фильтра

При помощи сливного фильтра очищается отработанная вода от различного мусора (монет, пуговиц и т.д.). Фильтрующий элемент может засориться и от наличия в воде примесей и тяжелых элементов.

Очистка необходима для того, чтобы исключить попадание мелких органических и неорганических включений в насос и патрубки, что может повредить детали.

Забитый фильтр снижает пропускную способность сливного канала, вместе с тем повышает нагрузку на помпу системы. В результате насос быстрее изнашивается

Признаки необходимости проведения чистки

Сливной фильтр называют также дренажным, мусорным и фильтром насоса.

Признаками, указывающими на необходимость процедуры, являются:

прекращение всех функций;
затруднения при сливе жидкости, во время которого он замедляется или полностью прекращается;
при переходе в режим «Отжим» система моментально отключается;
не выполняется функция «Полоскание».

Каждый из перечисленных признаков – сигнал к тому, чтобы предпринять действия по освобождению фильтра от мусора.

Последовательность выполнения процедуры

Перед извлечением фильтра необходимо запастись емкостью для слива воды и сухими тряпками, обложив ими машину и подсунув под дно. Дело в том, что даже после слива в ней остается некоторое количество воды. Тряпки впитают жидкость и защитят пол от влаги.

Для обеспечения безопасности потребуется перекрыть воду и отключить машинку от электрической сети, затем из бака стиралки следует слить воду

Делается это потому, что в некоторых моделях имеются узлы, не способные отсоединяться от электропитания моментально. После того, как вы убедитесь, что машина полностью отключена, можно приступать к работе. Перед извлечением крышку фильтра откручивают и вытягивают из гнезда.

После этого проводятся следующие манипуляции:

Промывка под проточной водой.
Очистка загрязненных участков щеткой.
Очистка от известкового налета и избавление от неприятного запаха путем замачивания в растворе лимонной кислоты и воды.

Также производится очистка посадочного места фильтра в машинке, так как в нем может застрять мусор. Чтобы облегчить процедуру, используйте для подсветки темных участков фонарик.

Воду из бака стиралки сливают через сливной фильтр, слегка ослабив его соединение с насосной системой, или через аварийный шланг, которым оборудованы последние модели от Bosch и Samsung

После удаления мусора и промывки под проточной водой чистая деталь устанавливается на место.

Проблемы и методы их устранения

При чистке фильтрующего элемента вы можете столкнуться с проблемой. Заключается она в том, что крышка не проворачивается.

Крышка сливного фильтра должна свободно поворачиваться против и по направлению движения часовой стрелки. Она не сдвигается тогда, когда стиральную машину после ее покупки ни разу не чистили, и фильтр в результате длительной эксплуатации прикипел

В такой ситуации, если у вас машина марки Indesit, положите машину на бок и снимите насос. Если модель без крышки, вы увидите помпу. При наличии крышки ее необходимо снять. После этого нужно отсоединить провода. Далее потребуется открутить болты, удерживающие деталь, и открепить электрику от насоса.

Фильтр после этого обрабатывают жидкостью WD-40, открывают и чистят. После окончания процедуры действия проводят в обратном порядке

При завинчивании крышки обратите внимание, насколько плотно она закручена. Плохо прикрученная крышка будет пропускать воду

У машин разных марок и моделей характеристики отличаются, поэтому перед проведением работы необходимо ознакомиться с соответствующим разделом в инструкции. Зная их особенности, вы избежите трудностей. Например, в стиральных машинах, фильтр которых закреплен винтом, понадобится сначала открутить винт.

Сливной фильтр, а также аварийный шланг, если он имеется в модели, находятся внизу за декоративным люком, закрывающим узлы для обслуживания машинки

У таких машин, как Самсунг, Аристон и Индезит, сливной фильтр размещен внизу с лицевой стороны. В моделях LG и Бош он располагается за декоративным люком справа внизу.

Схема устройства

Схемы устройства стиральных машинок LG могут немного отличаться, в зависимости от конкретной модели. Однако основные узлы располагаются у них одинаково.

Каждый прибор оснащен следующими деталями:

крышка;
передняя панель;
задняя стенка;
панель управления;
бак и барабан;
плата управления;
впускной клапан;
сливной насос;
амортизатор;
прессостат;
порошкоприемник;
ТЭН;
ремень и мотор — у машинок с инверторным двигателем ремень отсутствует;
датчики, противовесы, амортизаторы.

Кроме основной схемы стиральной машинки, в процессе ремонта может потребоваться схема платы управления. Она нужна в том случае, когда деталь работает с нарушениями и нуждается в пайке. Универсальной схемы нет, они отличаются для каждой модели бытовой техники.

Устранение неисправности в нагревательном элементе

Если причиной поломки стал выход из строя нагревательного элемента, то произвести ремонтные работы можно своими силами. Для этого потребуется аккуратно открутить несколько крепежных элементов, которые фиксируют и удерживают заднюю стенку стиральной машины. После производится ее демонтаж. Возле дна располагается нижняя часть бака – из него должны торчать два парных контакта, посередине располагается винт. К этому узлу подходят еще несколько небольших проводков – это и будет нагревательный элемент.

Следующим действием по устранению неисправностей будет проверку контактов с помощью мультиметра. Неисправность нагревательного элемента подтвердится, если показания прибора будут менее 20 Ом.

Для того чтобы извлечь нагревательный элемент (ТЭН) потребуется выполнить следующие действия:

Открутить винт.
Поддеть резинку уплотнителя.
Извлечь элемент.

В том случае, если он неисправен, будут заметны характерные повреждения – в большинстве случаев присутствует гарь. Причина поломки – наличие слоя накипи, попадание воды или перепад напряжения.

Важно помнить, что ремонт производится только полной заменой элемента – определенную его часть поменять не получится. Для устранения неисправности нужно приобрести оригинальную деталь, установить ее в обратной последовательности извлечению

Для того чтобы уплотнительная резинка легла надежно, требуется смазать ее машинным маслом. Если она будет располагаться неплотно, то с высокой вероятностью вода будет попадать на контакты нагревательного элемента, что вновь вызовет его выход из строя.

Диагностика и ремонт главных узлов машины

При неисправности стиральных машин, их устранение облегчено интеллектуальной системой распознавания неисправностей. Также в стиральных машинках lg присутствует диагностический режим, при проведении которого мы можем посмотреть на работу многих узлов агрегата по отдельности.

Но выглядит примерно так: одновременно удерживая две кнопки дополнительных функций нажимаем кнопку включения. Все индикаторы на панели при этом загорятся и прибор подаст звуковой сигнал. Дальше просто кнопкой пуска мы включаем каждый электрический узел по отдельности. По завершении режима диагностирования последнее нажатие кнопки «пуск» выключит прибор.

Замена щетки для стиральной машинки своими руками

Щетки – это деталь, которая считается расходной из-за ее изнашиваемости, поэтому она нуждается в своевременной замене. В большом количестве стиральных машин разных моделей и брендов достаточно снять лишь заднюю панель для замены щеток, но есть и такие модели ,которые требуют полной разборки.

Бывают и такие конструкции, в которых невозможно подобраться к мотору даже при полной разборке, поэтому необходимо отвозить свою машинку в сервисный центр, где произведут разборку двигателя и замену электрощеток. Заранее подготовьте инструменты перед разборкой стиральной машины и установки новых щеток.

Отделяем мотор от барабана

Основной задачей является отсоединение мотора от барабана. Нужно отключить машину от сети, отсоединить контакты и приступить к работе с мотором. Предварительно убедитесь, что проблема именно в щетках; их износ можно легко обнаружить.

Щетки подлежат замене, если длина использованных стержней на старых щетках от 1,5 до 2 сантиметров.

Замена производится из-за неравномерного износа стержней. Может быть и так, что стержни будут стираться быстрее, поэтому замену необходимо будет проводить через несколько недель.

Всю свою работу заранее распределите поэтапно, и запишите, либо зарисуйте, а можете и сфотографировать. Это поможет вам правильно, ничего не упустив, собрать свою конструкцию и при этом не перепутав детали.

Фотографируем очередность работ

Перед заменой щеток предварительно запомните их местоположение, и в какую сторону расположен скос. Если неправильно их установить, мотор может заискриться.

Снять щетки можно с помощью отверток, после чего осмотрите коллектор мотора.

При обнаружении различных рода дефектов, таких как царапины или просто пыль, их нужно ликвидировать.

Царапины убираются мелкозернистой наждачной бумагой, а пыль можно очистить щеточкой. После этого можно устанавливать новые электрощетки (лучше всего оригинальные), придав их саморезами.

Если вы записывали ход своей работы, то провести обратную сборку вам не составит труда.
После установки щеток, поставьте на место мотор, закрепив его, поставить электропровода и закрыть задней панелью.

Тестируем

Когда вы уже установили щетки и мотор, их нужно протестировать, чтобы убедиться в их работоспособности и дать новым щеткам притереться к своему месту. Тестировать можно такими способами как:

– включить машину в режиме отжима;
– поставить и запустить самую быструю программу стирки.

Рекомендуем первые 10-15 стирок не перегружать барабан бельем, так как новые щетки стиральной машинки должны прижиться на своем новом месте.

Проверяйте и меняйте щетки в моторе своевременно и не забывайте, что ваши проверки должны быть регулярными. Смазывайте детали и проводите профилактику конструкции.

Если соблюдать эти правила и использовать стиральную машинку согласно инструкции, то ваш агрегат прослужит вам долго и надежно. А если вы этого не будете делать, то повлечете за собой серьезные нарушения в вашей машине, и их будет очень сложно устранить.

ТОП магазинов стиральных машин и бытовой техники:

mvideo.ru/- магазин бытовой техники, большой каталог стиральных машин
holodilnik.ru – Недорогой магазин бытовой техники.
techport.ru — выгодный современный интернет магазин бытовой техники
citilink.ru — современный интернет магазин бытовой техники и электроники, дешевле офлайн магазинов!
ru.aliexpress.com- запчасти для стиральных машин

Устройство стиральной машины и особенности конструкции

Стиральные машины LG имеют типовую конструкцию за исключением одного важного узла (прямого привода). Устройство стиральной машины lg:

Устройство стиральной машины lg:

шланг для залива воды;
электромагнитный клапан;
дозатор моющих средств;
загрузочный люк;
пластиковый бак, в который набирается вода;
перфорированный металлический барабан;
пружины подвески бака и амортизаторы;
прессостат, регулирующий уровень воды в баке;
двигатель;
люк с уплотнителем;
блок управления, размещённый на передней панели;
противовес;
сливной насос;
нагревательный элемент (трубчатый ТЭН);
патрубки.

Все внутренние комплектующие прибора закрывают лицевая и задняя панели, крышка и две боковины.

В отличие от большинства современных моделей, в стиралках LG трёхфазный бесколлекторный двигатель крепится напрямую к барабану. Ремни в этих агрегатах отсутствуют. Вал ротора одновременно является валом барабана. Управляет двигателем электронный модуль.

Поскольку в машинах ЛДЖИ не используется ремень, типичные поломки, связанные с ним (износ и обрыв, приводящие к остановке барабана), также отсутствуют.

Выводы и полезное видео по теме

Замена запчастей в стиральной машине – ответственное дело. Чтобы учесть все нюансы и выполнить работы на “отлично”, предлагаем изучить полезную информацию по нюансам сборки и разборки машинки LG, представленную в видеоролике: Итак, вы ознакомились с наиболее частыми неисправностями стиральных машин LG. Починить их своими руками не всегда просто, но вполне возможно.

Пробуйте! Успехов вам в ремонте!

Оставляйте, пожалуйста, комментарии в находящейся ниже блок-форме, задавайте вопросы и размещайте фото по теме статьи. Расскажите о том, как ремонтировали стиральную машинку собственными руками. Поделитесь полезными сведениями и известными вам технологическими нюансами, которые пригодятся посетителям сайта.
