Регулировка газового клапана котла

Настройка газового котла gepard или panther на мощность, ниже минимальной

На третьем этапе производится настройка минимальной мощности котла, на величину, ниже указанной в инструкции.

Такая настройка бывает необходима не во всех случаях, а только тогда, когда первый и второй этапы не приносят необходимого результата. Как в нашем случае, когда на первом этапе кнопкой «-» устанавливаем новое значение мощности котла =9 (минимально возможная настройка, соответствует 8,5 кВт.).

Следует заметить, что настройка мощности котла по описанной ниже методике бывает полезна и в других случаях, так как позволяет через проведение эксперимента настроить отопительную мощность котла в соответствии с реальной мощностью отопительного контура. Реальная мощность обычно оказывается меньше расчетной.

Перед проведением работ по настройке минимальной мощности горелки, необходимо:

• Полностью открыть термостатические и другие вентили на радиаторах, а комнатный термостат установить на максимальную температуру. Термостат, управляющий теплыми полами, настраивают на максимально-допустимую температуру, чтобы не перегреть полы.
• В пользовательском меню котла выставить максимальную рабочую температуру, которую выставляют хозяева в самые морозы, прибавляя еще 5 °С. Обычно это не меньше 65 °С. Если хозяева не помнят её, или на новом котле в меню устанавливают заводскую настройку максимальной температуры 75 °С. Горелка котла должна будет автоматически отключаться при температуре на 5 °С больше, т.е. при 80 °С.
• Контур отопления охладить до температуры отопительной воды ниже 30 °С.

Далее, запускаем горелку в режиме отопления, в сервисном меню выбираем строку d.52, нажимаем кнопку «mode» и видим на дисплее значение параметра положения шагового электродвигателя газового клапана в заводском режиме минимальной мощности.

Сняв переднюю крышку котла визуально наблюдаем величину пламени в горелке. В нашем примере на дисплее высвечивалась заводская настройка, число =72, а высота пламени в горелке была достаточно большой.

Кнопкой «-» устанавливаем новое значение параметра в строке d.52, например =20. Через 3 секунды после изменения, когда новое значение автоматически подтверждается, наблюдаем значительное снижения высоты пламени в горелке. Это свидетельствует о том, что полезная мощность котла с указанной настройкой сильно уменьшится.

Далее наблюдают на дисплее рост температуры в прямом трубопроводе отопления на выходе из котла. Обычно рост температуры останавливается, достигнув какого-то значения, меньше установленного, например 52 °С . Котел работает, а температура не растет (или изменяется очень, очень медленно). Это значит, что достигнут баланс мощности между котлом и системой отопления при этой установившейся температуре воды.

В этот момент увеличиваем параметр в строке d.52 сервисного меню, выставляем новое значение =30 — температура снова начинает расти и опять останавливается, например на 63 °С. Опять добавляем значение параметра в строке d.52 =35 и так подбираем параметр до тех пор, пока температура не остановится на величине, чуть больше максимальной, например 77 °С .

Предназначение и устройство

Газовый клапан такого типа может быть регулирующим либо запорным, управлением им осуществляется в ручном режиме или при помощи автоматической системы. По конструктиву и назначению этот элемент напоминает свой стандартный аналог с той разницей, что запорная часть в нем приводится в движение при помощи электромагнита, дополненного подвижным сердечником. Во время подачи напряжения на катушку она начинает выталкивать или втягивать сердечник, который подсоединен к штоку. Такая деталь предназначена для использования в промышленных установках, бытовых отопительных системах и в сфере водоснабжения. Устройство клапана имеет стандартную конструкцию:

Корпус для установки делают из металлических сплавов немагнитного типа либо прочного пластика. Его оптимальная герметичность позволяет использовать клапан в различной среде. Процесс управления деталью осуществляется по проводам, которые присоединяются к электрическим контактам датчика, расположенным на наружной стороне корпуса.

Как работает газовый клапан?

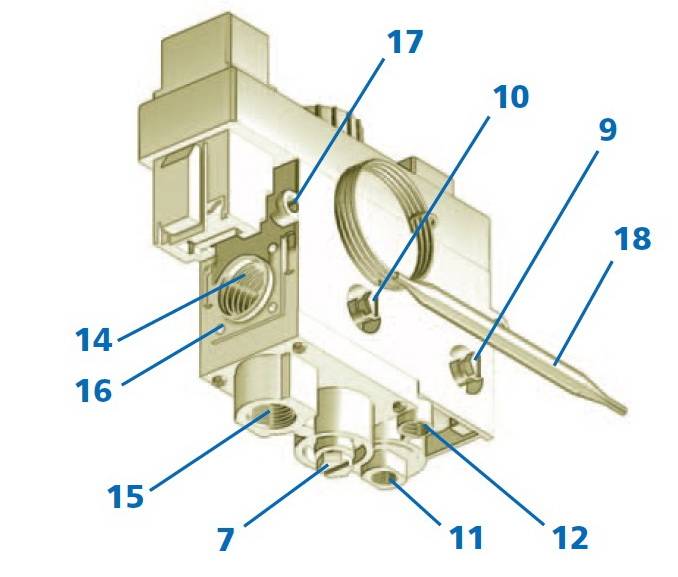

В большинстве газовых агрегатов установлен клапан SIT. Он включает следующие элементы:

• измерительный штуцер давления газа на выходе клапана;
• регулировочный винт минимального и регулировочная гайка максимального расхода топлива;
• крышка;
• измерительный штуцер давления на входе.

Клапан газового котла состоит из запирающей и модуляционной катушки. При подаче напряжения в 220 В на запирающий клапан к горелке подается минимальный объем газа в соответствии с заводскими настройками. Затем напряжение передается на модуляционную катушку. Процессор в зависимости от рабочего режима (мощности) подает напряжение с разной частотой модуляции, регулируя количество газа, проходящего за единицу времени.

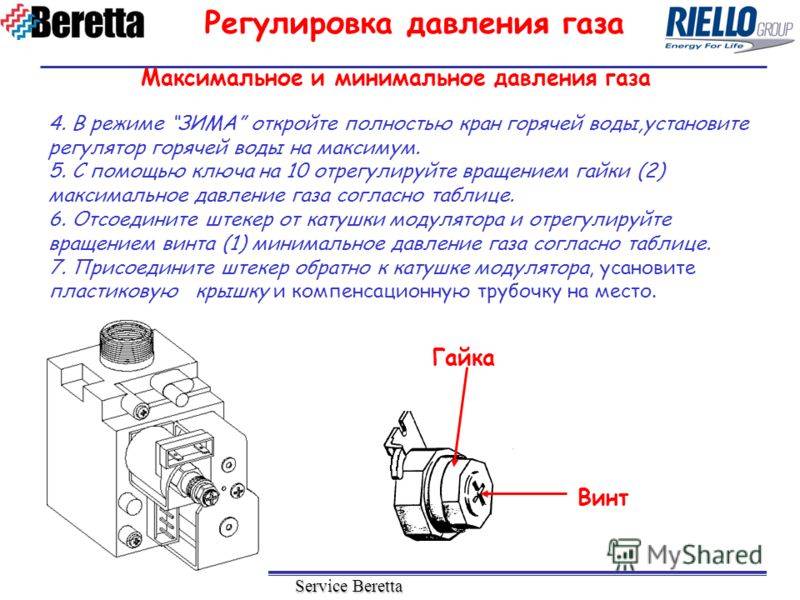

Для настройки газового клапана котла на минимальную мощность понадобятся дифференциальный манометр, гаечный ключ и отвертка. Процесс настройки включает следующие этапы:

1. Снимают защитный колпачок, закрывающий дифференциальные винты клапана.
2. Открывают штуцер для замера давления газа, подаваемого на горелку – против часовой стрелки поворачивают запирающий винт на 1,5-2 оборота.
3. Подключают к входному штуцеру шланг манометра.
4. Включают режим отопления и отключают один провод модуляционной катушки – это нужно, чтоб клапан давал газ на горелку по минимуму, что будет соответствовать минимальной мощности агрегата.
5. Согласно показаниям манометра, настраивают минимальное давление газа на горелке. Для этого вращают внутренний винт, находящийся под защитным колпачком. При этом фиксируют внешнюю гайку.

Динамическое давление топлива на входе газового клапана находится в пределах от 1,4 до 2,4 кПа. Если измерения показали, что давление выходит за указанные пределы, необходимо вызвать специалистов-газовиков.

В заводском диапазоне мощности перенастраивать газовый клапан вручную нет необходимости. Это требуется для того чтобы перевести агрегат на мощность ниже или выше показателей, заявленных в инструкции. Часто настройка клапана нужна, если производительность устройства не соответствует отапливаемой площади дома или квартиры.

Почему отключается газовый котел – причины и методы решения проблем

Как подключить термостат к газовому котлу?

Настройка газового клапана при «тактовании» котла

Такую проблему как «тактование» газового котла можно решить путем настройки газового клапана. Обычно она возникает, если мощность агрегата значительно превышает необходимую для данной площади.

Чтобы исключить «тактование» устройства в режиме отопления, необходимо снизить давление на выходе. Это выполняется с помощью вращения регулировочного винта против часовой стрелки.

Для прекращения «тактования» в режиме ГВС уменьшают максимальное давление. Это решается методом вращения регулировочной гайки против часовой стрелки.

Однако в более современных моделях «тактование» устраняется автоматикой. Например, настройка газового клапана котла Будерус происходит с помощью блокировки тактов:

• удерживают кнопку с гаечным ключом в течение 5 сек;
• выбирают продолжительность интервалов от 0 до 15 мин с помощью кнопок со стрелочками.

Рекомендуется, чтобы настройки такого рода проводили только специалисты сервисного центра, особенно, если котел находится на гарантии. Иначе, если Вы испортите клапан, компания обнулит гарантийные обязательства и Вам придется покупать новую деталь.

Из статьи вы поймете принципы регулировки давления, тяги и мощности при работе устройства. Узнаете вероятные причины проблем вместе с вариантами их устранения. Если вам предстоит настройка котла, пользуйтесь нашими материалами. Не забывайте о правилах безопасности, и вы успешно настроите прибор, устраните мелкие неполадки.

Настройками газового котла следует интересоваться задолго до покупки, с учетом нужд и разных особенностей. Мы написали, какие параметры можно или нужно менять в используемом приборе. Новое устройство следует настраивать и готовить к работе, а некоторые нежелательные моменты удастся скорректировать.

Комплект средств управления КСУ-2П.

Для котлов, работающих на газовом топливе, выпускаются следующие модификации:

• КСУ-2П-1-Г (в составе блоков управления и сигнализации БУС-1 и блока коммутационных элементов БКЭ-1) — для котлов с естественной циркуляцией с разрежением;
• КСУ-2П-2-Г (в составе блоков БУС-2 и БКЭ-1) — для котлов с естественной циркуляцией с наддувом;
• КСУ-2П-3-Г (в составе блоков БУС-3 и БКЭ-2) — для котлов прямоточных с наддувом.

Напряжение питания комплекта — трехфазная сеть 380/220 или 220/127 В с колебаниями в пределах от +10 до -15 %. Напряжение питания устанавливают с помошью перемычек на колодке, расположенной в блоке управления и сигнализации (БУС). Частота переменного тока 50 ± 1 Гц. Потребляемая мощность не более 300 В·А.

КСУ-2П совместно с датчиками и исполнительными устройствами обеспечивает: двухпозиционное регулирование основных технологических параметров котла (стабилизацию уровня воды в барабане — для КСУ-2П-1-Г и КСУ-2П-2-Г; стабилизацию давления пара — для всех модификаций); автоматику безопасности (подача газа к котлу прекращается при аварийных понижении и повышении давления газа, понижении давления воздуха, повышении давления пара на выходе из котла, отсутствии пламени горелки, аварийных повышении и понижении уровня в барабане котла — для КСУ-2П-1-Г и КСУ-2П-2-Г, понижении разрежения в топке котла — для КСУ-2П-1-Г, при аварийном повышении температуры пара на выходе из котла и температуры отходящих газов — для КСУ-2П- 3-Г); световую и звуковую аварийную сигнализацию с запоминанием первопричины аварии; выдачу на диспетчерский пульт сигналов о включении комплекта и останове котла; автоматический пуск и останов; рабочую сигнализацию.

БУС содержит функциональные блоки. На передней панели БУС размещены органы оперативного управления и сигнализации (рисунок ниже). Кроме того, БУС включает в себя промежуточные реле, используемые для управления исполнительными устройствами котла и магнитными пускателями блока БКЭ 16, а также и для переключения цепей БУС в процессе выполнения программы управления.

Рассмотрим основные достоинства

1. Эффективное функционирование системы на разных типах газоснабжения.
2. Система не потребует подключения к электрической сети.
3. Присутствует фильтр пускового газа и специального винта для того, чтобы регулировать подачу топлива.
4. Возможность работы устройства при малом давлении газа.
5. Функция выключения системы при недостаточной тяге или при поступлении обратного дыма.
6. Стабильное температурного режима.
7. Возможность плавной регулировки.
8. Пьезорозжиг смоделирован, чтобы устройство было максимально просто и удобно в процессе работы.
9. Постоянное давление на выходе.
10. Простой дизайн и компактные размеры устройства.

Регулировка мощности газового котла

В этом случае стоит задача снизить или увеличить показатель. Непрямой способ регулировки подразумевает уменьшение подачи через краны: который стоит после подводки к котлу и тот, что на опуске. Диапазон регулирования уменьшится, поэтому лучше предпочесть прямые методы.

Чтобы увеличить мощность, выберите вариант:

1. Настройте горелку на желаемый показатель — актуально для модулирующих агрегатов.
2. Купите более производительную горелку.
3. Замените форсунки на большие по сечению. Помните, с ростом теплоотдачи у котла вырастет потребление газа, риск поломки раньше срока, снизится КПД.

В идеале настройку по увеличению мощности лучше доверить специалисту по котлам. Рост мощности по указанным вариантам достигает 15 %. Если этого недостаточно, используйте дополнительные устройства для обогрева комнат. Не забывайте очищать котел, чтобы сохранять уровень мощности.

Трубки с микрофакелами для атмосферной горелки — такой прибор работает практически бесшумно, но отличается низкой мощностью, высушивает воздух в помещении и зависит от большого количества внешних факторов

Иногда приходится уменьшать мощность. Сначала ее регулируют через меню: параметрами температуры теплообменника и времени антициклирования. Затем настраивают циркуляционный насос. При потребности меняют горелку на модуляционную.

Причины для изменения мощности котла:

1. Увеличение: нужно переоборудовать прибор одновременно с наращиванием мощности, подключить бойлер косвенного нагрева, увеличилась площадь для отопления.
2. Снижение: отказ от одной из функций (отопления или горячего водоснабжения), части функционала (обогрева отдельных комнат, теплого пола), снижение производительности котла.

При избыточном потреблении топлива стоит осмотреть вторичный теплообменник и удалить остатки солей вручную или химическим составом. На загрязнение укажет характерное бульканье при работе котла.

Расход повышается из-за низкой удельной теплоты сгорания (теплотворности) газа. Норма составляет не меньше 7 600 ккал м³. У плохо осушенного топлива теплотворность опускается почти в два раза.

Настройте также газовый клапан. Их регулируют, зависимо от строения:

• у одностадийных есть только положения «включен» и «выключен»;
• двухстадийные клапаны оборудуют 1 входом и 2 выходами, а открываются они на промежуточном положении;
• трехстадийные есть у котлов, у которых два уровня мощности;
• с помощью моделирующих клапанов мощность удается регулировать более плавно, у них много режимов пламени, помимо положений «включено» и «выключено».

Смотрите на цвет пламени. Если имеет заметную желтую часть, прикрутите вентиль на опуске, чтобы снизить подачу топлива.

Многофункциональный газовый клапан 845 SIGMA с модуляцией мощности, регулятором выходного давления и блоком управления подачей топлива — рассчитанный на разные виды резьбы и фланцы

Еще раз задайте рабочую температуру отопления на терморегуляторе. Принцип его действия заключается в том, что в работу включается стержень. С падением температуры элемент уменьшается и открывает подачу топлива. Рост температуры приводит к увеличению стержня, отчего газ начинает поступать в меньшем объеме.

При нехватке воздуха осмотрите заслонку, наддув и регулятор температуры. Хлопок при зажигании основной горелки появляется из-за забитых путей подачи воздуха. Уберите пыль из них и входных отверстий.

Подбор и настройка оборудования

Вопросы эксплуатации системы теплоснабжения частного дома, в отличие от централизованных систем, целиком ложатся на ее владельцев. И одной из задач, которые приходится решать — это вопрос правильного подбора газового оборудования.

Опыт эксплуатации систем показывает, что правильно подобранный котел должен работать не менее 30% отопительного периода.

Среднее же значение потребляемой мощности котла на квадратный метр отапливаемого помещения (при высоте потолков до 3 метров) составляет около 100 ватт.

Также практика показывает, что установка котла или горелки слишком высокой мощности может создавать множество проблем, связанных с перерасходом газа, трудностью подбора температуры в отапливаемых помещениях и надежностью работы системы.

После подбора и установки системы теплоснабжения, а также при каждом ее запуске проводятся следующие регулировки:

1. Полный прогрев котла.
2. Полное открытие шибера дымохода.
3. Выставление пламени горелки на максимальную мощность (пламя при этом должно состоять из синего и желтого сегментов).
4. Перекрытие крана подачи газа на опуске для удаления желтого сегмента пламени.
5. Проверка автоматики безопасности и рабочих режимов котла.

Важно! Настройка правильного цвета пламени газовой горелки имеет ключевое значение для полного сгорания газа без образования сажи, оседающей на стенках топки и дымохода, снижающей эффективность работы системы и увеличивающей расход газового топлива

Как отрегулировать мощность горелки

Если горелка значительно превосходит котел по мощности, ей может не хватать объема топки, притока воздуха через шиберы и от наддува. Горение пламени в этом случае становится малоуправляемым, и пламя горелки желтеет.

Неполное сгорание газового топлива вызывает закопчение топки и дымохода продуктами горения, а часть энергии рассеивается в окружающее пространство, повышая расход топлива.

Фото 1. Запорный кран помогает регулировать подачу газа в случае возникновения неполадок с котлом.

В этом случае мощность горелки можно уменьшить прикрытием крана подачи газа на опуске.

Однако, если мощность будет постоянно установлена на минимальное значение, это снизит эффективность работы и диапазон регулировок системы.

Справка! При выборе газовой горелки, помимо габаритов камеры сгорания и геометрии факела, важно учитывать соответствие паспортных значений минимальной и максимальной мощности и способов ее регулирования, а также расход газа горелкой

Высокое потребление газа

Причиной высокого расхода газа часто является неэффективная работа теплообменника котла. Теплоноситель, проходящий через теплообменник, несет с собой частицы окалины и солей, которые могут откладываться на внутренних стенках теплообменника, снижая его теплопроводность и увеличивая количество требуемого топлива для нагрева.

Обычно проблема с теплообменником проявляется характерным шумом, исходящим от работающего котла, напоминающим свист или бульканье, похожее на закипание чайника.

В этом случае потребуется ручная чистка теплообменника или его промывка специальным составом.

Причиной высокого расхода газа также может стать его пониженная калорийность, вызванная недостаточной его осушкой газораспределяющей компанией. Норма низшей теплоты сгорания бытового газа должна составлять не менее 7600 ккал на один кубический метр, на практике же калорийность газа может снижаться до 4000 ккал.

Как и зачем регулировать мощность газового котла?

Как отрегулировать мощность газового котла?

При настройке одноконтурного или двухконтурного газового котла вы можете мощность уменьшить или увеличить. Регулируя непрямым способом, уменьшаете её кранами.

Увеличить мощность можно так:

• Настроить горелку на нужный показатель.
• Купить новую горелку, у которой выше производительность.
• Поменять форсунки на те, что с большим сечением.

Если вам нужно правильно уменьшить мощность во время настройки газового котла, то воспользуйтесь меню. Настройки температуры обменника и времени цикла. А потом регулируют циркуляционный насос.

Почему нужно поменять мощность оборудования:

• Сделать выше. Площадь помещения стала больше или есть потребность переоборудовать прибор, подключить бойлер.
• Сделать ниже. Отключили один отопление, горячу воду или тёплый пол. Стало меньше комнат. Упала производительность котла.

Как настроить газовый клапан у котла?

Как настроить газовый клапан у котла зависит от устройства:

• Если клапан из одной стадии, то у него есть – включено и выключено.
• А когда клапан сложнее в своём устройстве – 2 стадии, то будет вход и 2 выхода, которые открываются в промежутке.
• При трёх стадиях есть 2 уровня.
• Когда клапан моделирующий, мощность можно регулировать мягко, настраивая больше пламя более точно.

Выставьте градусы на регуляторе. Когда температура снижается, элемент становится маленьким и газ идёт хорошо. А когда температура повышается, стержень тоже больше и газ поступает не так интенсивно.

Если видите, что воздуха не хватает, проверьте заслонку, регулятор, наддув. Наличие хлопка во время поджига может означать, что воздушные пути засорены. Стоит убрать из них пыль, почистить водные отверстия.

Комнатный термостат экономит газ

Для автоматического управления температурой в доме производители котлов рекомендуют использовать комнатный или погодозависимый регулятор с непрерывным принципом управления температурой подающей линии котла.

Также, можно использовать комнатный термостат двухпозиционного принципа (ВКЛ/ВЫКЛ), но с меньшей эффективностью.

Котлы люксовых категорий, как правило, сразу комплектуются выносным блоком управления. Установленный на стену комнаты, такой блок позволяет дистанционно управлять и контролировать работу котла, а также служит комнатным термостатом.

Комнатный регулятор позволяет поддерживать постоянную температуру в отапливаемом помещении с высокой точностью.  При ручном управлении диапазон колебаний температуры получается больше и отклонения чаще бывают в сторону более высокой температуры. Каждый лишний градус в помещении приводит к увеличению расхода газа на отопление. Кроме того, с помощью терморегулятора можно запрограммировать автоматическое уменьшение температуры в доме в отдельные периоды (ночью …). Отказ от ручного управления температурой отопления и установка автоматического регулятора для поддержания необходимой температуры в помещении, позволяют заметно сократить расход газа на отопление.

Кроме того, для изменения настроек котла хозяину не надо бегать в котельную. Пользовательские настройки котла можно менять прямо в доме, на терморегуляторе.

Комнатный термостат или датчик температуры комнатного регулятора всегда устанавливают в самом большом помещении дома или квартиры.

Комнатный термостат экономит электроэнергию

При работе котла без комнатного термостата циркуляционный насос работает постоянно, расходуя электроэнергию. Комнатный термостат управляет не только газовой горелкой, но и циркуляционным насосом. Циркуляционный насос под управлением комнатного термостата работает с перерывами, что экономит электроэнергию и ресурс работы насоса.

Термопара в системе газового контроля (газ-контроль)

Если вы решили установить в своем загородном доме твердотопливный котел, вам не надо заботиться о том, что будет если огонь вдруг погаснет. Однако когда вы используете газовое оборудование, вам необходима энергонезависимая автоматика, способная максимально быстро перекрыть подачу газа, в случае если горелка вдруг потухнет. Для этих целей в современных газовых котлах предусмотрена система газ контроль. Как же она работает?

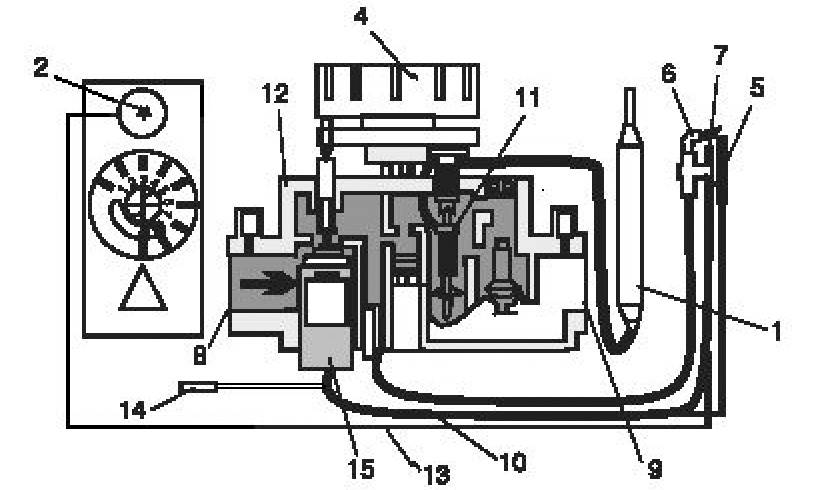

Система состоит из двух основных частей: электромагнитного клапана и термопары. Один конец датчика размещается непосредственно в пламени горелки, а второй подключается к электроклапану, который состоит из сердечника с обмоткой, колпачка, возвратной пружины, якоря и резинки перекрывающей подачу газа.

Фото 4: Энергонезависимая система газ-контроль для плит и котлов

Работает газ-контроль довольно просто. Нажимая на кнопку подачи газа, вы заглубляете шток внутрь катушки, заряжая пружину. По инструкции розжига газового котла, клапан подачи нужно удерживать нажатым около нескольких десятков секунд. Это время необходимо для того чтобы прогрелась термопара и на ее концах появилось достаточное напряжение для удержания клапана внутри катушки.

В тот момент когда горелка гаснет, термопара начинает остывать, напряжение на концах термопары уменьшается и в какой-то момент, возвратная сила пружины перевешивает электромагнитную силу удерживающую шток внутри и возвращает клапан в исходное положение, перекрывая подачу газа. Этот процесс обычно занимает несколько десятков секунд.

Техническое обслуживание газового котла Baxi

Практически все газовые котлы имеют одинаковое устройство вне зависимости от фирмы производителя. Через теплообменник происходит передача тепловой энергии от сгорания топлива теплоносителю. В газовом котле может быть 1 или 2 теплообменника. Поверхность теплосъема во время работы загрязняется сажей, а внутри газового котла образуется накипь. Из-за данных загрязнений снижаются характеристики тепловых передач, следовательно, расход энергии увеличится.

Для того чтобы газовый котел Baxi работал в экономичном режиме, необходимо периодически проводить техническое обслуживание системы

Особое внимание следует уделить агрегатам с битермическими теплообменниками, которые из-за конструкции тяжело промываются

Что такое автоматика для газового котла

После того, как происходит запуск газового котла, контроль над его работой возлагается на специализированное устройство, которое начинает действовать в рамках заложенной в него программы. Одним из главных пунктов применения автоматики у газовых котлов является обеспечение безопасной работы устройства. А также все модели автоматически регулируют поддержание необходимого и заданного заранее режима температуры тепла в помещениях.

По своим функциональным возможностям автоматика на котлы газовые делится следующим образом:

1. устройства, которые энергозависимые;
2. устройства, в которых энергозависимыми являются приборы контроля.

В первом типе используются модели, которые требуют электрической энергии, они имеют довольно простую конструкцию и работают по принципу остаточности. От датчика, который контролирует температуру, называемого еще термодатчик, поступает импульсный сигнал, а клапан, работающий по электромагнитному принципу, следуя указаниям такого сигнала, закрывается и открывается, тем самым либо прерывая подачу газа, либо, наоборот, ее провоцируя.

Ко второму типу относятся энергозависимые устройства, работающие, исходя из свойств физически применяемого вещества, того, которое циркулирует внутри контура самого прибора.

СИСТЕМА УДАЛЕНИЯ ДЫМОВЫХ ГАЗОВ

МОДЕЛЬ ЗАКРЫТАЯ КАМЕРА (FF )

В верхней части котла установлено выходное устройство (вытяжной колпак) (60/100), на котором могут крепиться вентиляторы.

Вентилятор / Реле давления воздуха

В котле используется реле давления воздуха для проверки работы и качества эксплуатации вентилятора.

Характеристики вентилятора:

Скорость: Fixe

Мощность: 35 W

Характеристики реле давления воздуха:

Производитель — Bitron. В запасных частях возможна замена на предыдущую версию.

• ON/ВКЛ. когда DP = 50Pa/0,50 мбар
• OFF/ВЫКЛ. когда DP = 60Pa/0,60 мбар
• 2 провода между реле давления воздуха и PCB

OFF

ON

Рабочее положение (ON): газ подается на горелку

Нерабочее положение (OFF): газ не подается на горелку Подключение реле давления воздуха:

• отрицательный вывод подключается к штуцеру контроля давления вентилятора.
• Положительный вывод не подключается. (Измеряется непосредственно в камере сгорания).

Учебное пособие: BSII

Возможные конфигурации

Котел оснащен коаксиальной вытяжкой 60 / 100 мм для удаления дыма и подачи свежего воздуха.

Он также оборудован 2 воздухозаборными отверстиями Ø 80 мм для системы раздельного дымоудаления .

Согласно рисункам диафрагма используется только для дыма (см. таблицу на следующей странице).

Горизонтальная коаксиальная система 60/100

60/100	Тип системы	ДЛИНА С ДИАФРАГМОЙ (м)	ДЛИНА БЕЗ ДИАФРАГМЫ(м)	Макс. длина (м)
	C12	Ø 44 С 0,5 по 0,75	С 0,75 по 4	4
	C32	Ø 44 С 0,5 to 0,75	С 0,75 по 4	4
	C42	Ø 44 С 0,5 to 0,75	С 0,75 по 4	4
	B32	Ø 44 С 0,5 to 0,75	С 0,75 по 4	4

Учебное пособие: BSII

Горизонтальная коаксиальная система 80/125

80/125	Тип системы	ДЛИНА С ДИАФРАГМОЙ (м)	ДЛИНА БЕЗ ДИАФРАГМЫ (м)	МАКСИМАЛЬНАЯ ДЛИНА (м)
	C12	Ø 44 с 0,5 по 3	с >3 по 11	11
	C32	Ø 44 с 0,5 по 3	с >3 по 11	11
	C42	Ø 44 с 0,5 по 3	с >3 по 11	11
	B32	Ø 44 с 0,5 по 3	с >3 по 11	11

Раздельная система 80/80

80 + 80	Тип системы	ДЛИНА С ДИАФРАГМОЙ (м)	ДЛИНА БЕЗ ДИАФРАГМЫ (м)	МАКСИМАЛЬНАЯ ДЛИНА (м)
	C12	Ø 44 0,5/05 -9/9 (S1=S2) 9/9 — 21/21 (S1=S2) 21+21 (S1=S2)
	C32	Ø 44 с 0,5 по 13 (S1=S2)	с 13 по 31 (S1=S2)	31+31 (S1=S2)
	C42	Ø 44 с 0,5 по 13 (S1=S2)	с 13 по 31 (S1=S2)	31+31 (S1=S2)
	C52	Ø 44 с 1/0,5 по 1/23 (S1= 1m+S2)	с 1/23 по 1/44 (S1= 1m+S2)	1/44 (S1= 1m+S2)
	C82	Ø 44 с 1/0,5 по 1/23 (S1= 1m+S2	с 1/23 по 1/44 (S1= 1m+S2)	1/44 (S1= 1m+S2)
	B22	Ø 44 с 0,5 по 23 (S2)	с 23 по 45 (S2)	45 (S2)

страница 36 из 40

МОДЕЛЬ С ОТКРЫТОЙ КАМЕРОЙ (CF)

СИСТЕМА ДЫМОУДАЛЕНИЯ

КОНТРОЛЬ ДЫМОУДАЛЕНИЯ

Расположение: расположен на диверторе (стабилизаторе тяги)

Используемая технология: биметаллический выключатель

= 75°C

Данные: Откр. : 75°C   4°C

Закр. : 40°C   6°C

Ожидание после открытия > 12 мин.
