Самостоятельная замена штекера 3,5
Нам понадобится ножик, паяльник, припой, канифоль. Отрезаем 5-10 см провода от штекера, убираем всю изоляцию со штекера, запомните последовательность проводов по цветам (иногда они отличаются). Зачистите провода и припаяйте их к 3.5 мм разъёму. Место пайки лучше залить термоклеем и сжать термоусадкой, так соединение прослужит значительно дольше. Подробнее о ремонте читайте тут
Принципиальные электросхемы, подключение устройств и распиновка разъёмов
В результате постоянных сгибов провода возле штекера 3,5″ типа Джек, могут появляться шумы в наушниках при шевелении соединения штекера с проводом, а то и вовсе будет пропадать звук на одном из наушнике. Иногда происходит обрыв общего провода, тогда звук искажается: почти полностью пропадают высокие и средние частоты. Это происходит из-за того, что правый и левый усилители телефона включаются в противофазе и их выходные сигналы почти полностью компенсируют друг друга. Также бывает, что просто пропадает стерео-эффект. Или звука в ушах нет, но микрофон работает, или наоборот. А бывает из-за обрыва микрофонного провода вместе с микрофоном перестают работать кнопки управления на шнуре гарнитуры.
Итак, разъемное соединение типа TRS предназначено для коммутации между собой приборов, например, наушников и плеера. Устройство состоит из штекера (plug) и гнезда (jack). Зачастую данный разъем просто ломается в том месте где провода заходят в сам разъем. Из-за этого у нас с вами может не работать либо правый или левый наушник или оба сразу. Причем иногда появляются посторонние шумы из-за обрывы провода в самом разъеме jack 3.5.
Вообще стоит отметить, что сама абревиатура TRS произошла от английских слов: tip (кончик), ring (кольцо) и sleeve (гильза). Среди русскоязычного населения установилось понятие, что «джеки» — это сам штекер, поэтому если употреблять в повседневной жизни первоначальное название разъема TRS, многие не поймут, о чем идет речь.
Проверка распиновки наушников нестандартных разъемов
В некоторых мобильных устройствах и GSM телефонах, в большинстве случаев, прежних годов выпуска применялись телефоны с оригинальными специальными разъемами. В таких случаях с помощью поисковиков можно найти оригинальную распиновку разъемов наушников. Она может иметь разные схемы подключения, например, изображенную на рисунке.
Если наушники таких устройств выйдут из строя, можно обрезать кабель наушника, приобрести новую гарнитуру, и произвести монтаж новых наушников в соответствии со схемой.
При отсутствии информации в интернете можно самостоятельно определить распиновку наушников. Для этого необходимо выполнить следующие действия:
- разобрать корпуса динамической системы наушников, для этого можно использовать активный растворитель;
- прозвонить между собой выводы динамиков наушников, Нулевое сопротивление будет соответствовать общему проводу;
- прозвонить контакты разъема с общим проводом, номер контакта, при котором мультиметр покажет сопротивление близкое к нулю, будет контактом подключения общего провода;
- аналогичным образом следует произвести прозвонку к противоположным контактам динамаков наушников;
- для гарнитуры с микрофоном производят поиск подключения к контактам разъема для каждого вывода по отдельности.
Акустические разъемы
Колонки могут подключаться к источнику звука разными путями, через разнообразные аналоговые и цифровые интерфейсы: линейные выходы, RCA, HDMI, SCART и т. д. Для наушников же из всего этого разнообразия доступны только первые два варианта.
Что такое линейный выход? Это небольшой разъем на звуковой карте, который можно найти практически на любом современном устройстве: компьютере, телефоне, MP3-плеере и даже телевизоре. Осмотрите, к примеру, ноутбук. На одной из его граней вы обязательно найдете от одного до трех разъемов, иногда промаркированных цветами и всегда – иконками. Предназначены эти разъемы для подключения штекеров типа mini-jack.
Разъемы jack
Что такое mini-jack? Знатоки английского языка сразу поймут, о чем речь – слово jack в данном случае обозначает не имя, а «разъем». Штекер же, который подключается к этому разъему, именуется словом plug. Существует три вида джеков, каждый из которых применяется с определенной акустической техникой:
- стандартный jack имеет диаметр 6,3 мм – его очень просто определить по его большому размеру, а найти его можно на самой сложной и профессиональной технике – студийном оборудовании, электрогитарах, профессиональных мониторных наушниках;
- mini-jack диаметром 3,5 мм – это самый распространенный тип акустического разъема – встречается практически на всех смартфонах, на всех ноутбуках и настольных компьютерах со звуковой картой, а подключить у нему можно большую часть наушников и аналоговых колонок;
- micro-jack – маленький разъем шириной всего 2,5 мм, используется, как правило, для подключения наушников и гарнитур, используемых с техникой от Apple – iPhone, iPod или iPad.
Помимо размера и назначения, джеки могут отличаться и другими своими характеристиками – например, количеством жил. От этого параметра зависит количество каналов, которые могут воспроизводиться наушниками. Если посмотреть на штекер любых наушников, можно увидеть ободочки – это и есть, собственно, коннекторы, передающие сигнал.
Если коннектор один, наушники являются моноканальными, то есть в каждом ухе будет воспроизводиться одинаковый звук. Чаще всего жилы две – это левый и правый канал, для каждого уха свой. На гарнитурах, как правило, обнаруживается три обода – два канала и микрофонная линия. Если жил много – вам повезло, потому что в таком случае наушники многоканальные – звук в таких может быть на одном уровне с системами объемного звука.
Гарнитура Sony Ericsson с нестандартным разъемом
Если говорить о гарнитурах, не стоит забывать и об устройствах из прошлого, которыми до сих пор пользуются многие люди. Телефоны от некоторых производителей – Nokia, Sony и других – ранее оснащались специальными разъемами, к которым подходили только определенные модели наушников с микрофоном. Сегодня, конечно, такие наушники найти непросто – практически на все смартфоны, будь то устройства на платформе Android, Windows или какой-либо другой, устанавливаются стандартные линейные выходы. Отличаются только iPhone – к ним можно подключить только соответствующие наушники и гарнитуры.
Как разобрать?
У каждого устройства две основные детали. Они плотно приклеены с помощью клея, в чем и заключаются некоторые трудности. Чтобы разобрать наушник самсунг, необходимо аккуратно пройтись лезвием по стыку крепления. Желательно не повредить проводки.
Часто бывает недостаточно ножа, поэтому придется воспользоваться плоскогубцами. Желательно выбирать плоский инструмент без зубчиков, чтобы не оставить следов на поверхности. Чтобы не нанести дополнительных повреждений, следует производить все манипуляции через салфетку.
- Сдавливать необходимо аккуратно. При проворачивании должен быть слышен легкий хруст. Не рекомендуется давить сильнее, чтобы не сломать сам прибор.
- Теперь можно пробовать разъединять. Лучше всего использовать скальпель или цельнометаллический нож. При этом не стоит пытаться тянуть за звкуоотвод. Эта деталь хрупкая и может легко сломаться. Потом ее невозможно восстановить.
- На этом процесс разбора окончен. Такой метод является универсальным и подходит практически для любого типа наушников Samsung .
Распайка проводов наушников
Самый распространенный вариант штекера называется джек (на английском Mini Jack) версия 3,5. Но помимо него могут быть джек 2,5, mikroUSB и miniUSB. Мы рассмотрим, как распаять провода джек.

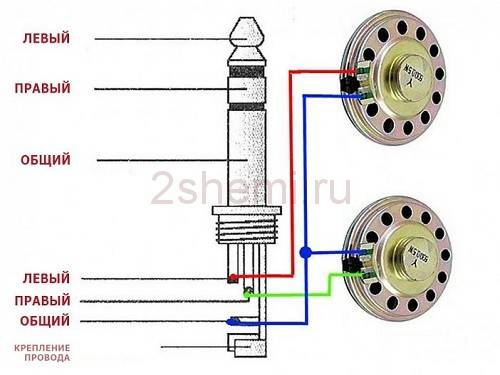

Если наушники стандартные, в кабеле должно быть три провода. Нумерация проводов идет от острия к кабелю:
Но в некоторых видах, устанавливают 4 провода вместо 3 (они парные). Если вам попались такие наушники, провода одинаковые по цвету считаются парными, и припаиваются вместе.
Припаивать провода необходимо к соответствующим местам. Найти эти места можно при помощи тестера или визуально.
Джек 2,5 аналогичный этой версии. У него отличие только в разъеме. Процесс распайки будет таким же.

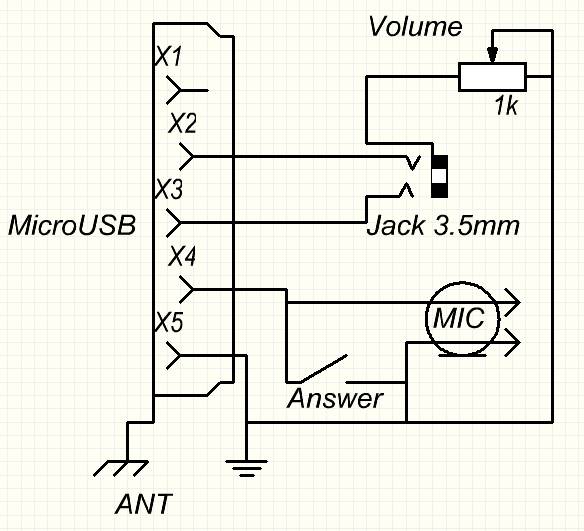

Mini и MicroUSB используются для подключения к некоторым типам мобильных телефонов, плееров и других небольших устройств. Распайка у Мини и Микро одинаковая. Внутри находятся 5 выводов. К ним припаиваются кабеля. Нумеруют их с левой стороны на правую. К первому выводу припаивают общий, к третьему правый, а к четвертому левый каналы.
Поломанный разъем
Наушники очень часто ломаются. Чаще всего, проблема не в динамиках и не в проводах, а в штекере, или выводах, необходимых для контактов с проводами. Если контакты залипли, их необходимо припаять. А вот сломанные штекеры придется полностью заменить.
Определить, что причина поломки именно в наушниках просто. Нужно подключить другое, работающее устройство. Если новые тоже не заработали, причина в порте. Для ремонта придется обращаться в сервисный центр.
При проблемах с контактами, определить поломку можно следующими образами:
- Не работает один из динамиков. Например, левый или правый.
- Звук очень тихий или нечеткий.
- Слышен шум.
Попробуйте потрогать то место, где провод входит в штекер. Если при прикосновении, вы видите малейшие изменения качества звука (он стал четче или громче, или наоборот, качество упало), можно быть уверенным на 99%, причина в контактах. Необходимо распаять кабель. Используя паяльник, прикрепляем их.
Если штекер не работает, звук полностью не будет поступать к динамикам. Здесь поможет только полная замена штекера. Покупаем новый, и припаиваем провода к нему. Можно также обратиться в сервисный центр, для ремонта. Но при постоянных поломках, самое выгодное решение – покупка нового устройства.
Основные поломки наушников:
Подробнее о том, как припаять провода к разным типам штекера описано ниже после общей инструкции. В основном применяется в профессиональной технике: электромузыкальных инструментах, мощных акустических усилителях, но могут встраиваться в бюджетную аппаратуру, такую как микрофоны для караоке, металлоискатели. Эта схема позволит наглядно увидеть работает микрофон или нет, усиленный сигнал от микрофона будет изменять картинку на экране в такт с вашим голосом.
Ремонт динамиков гарнитуры. Даже если у вас не получилось произвести ремонт с первого раза — не расстраивайтесь, проверьте все еще раз.

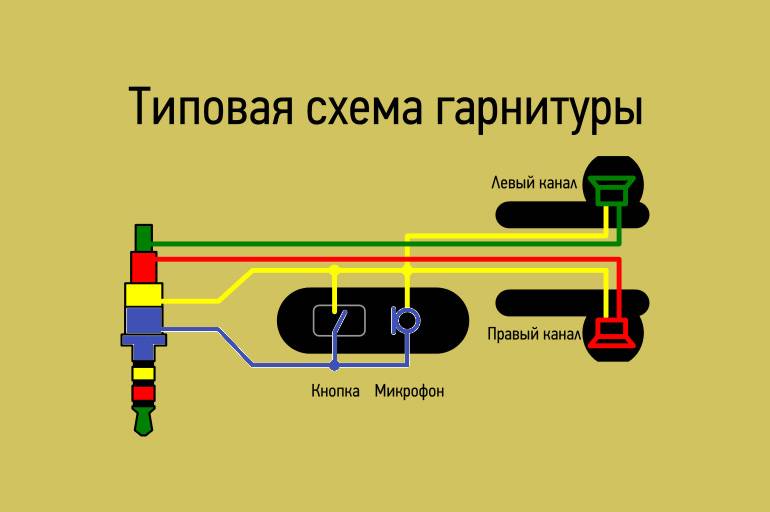

Три жилы От каждого наушника обязательно идут две жилы в одной оплетке или в разных — это плюс и минус. Не забывайте, что микрофон нужно запитать через резистор, а сигнал необходимо снимать через разделительный конденсатор номиналом 0.
Провод правого канала всегда маркируется красным цветом. По ним осуществляется передача несимметричного сигнала, например, на наушники подается моно сигнал или при помощи микрофона осуществляется аудио запись.

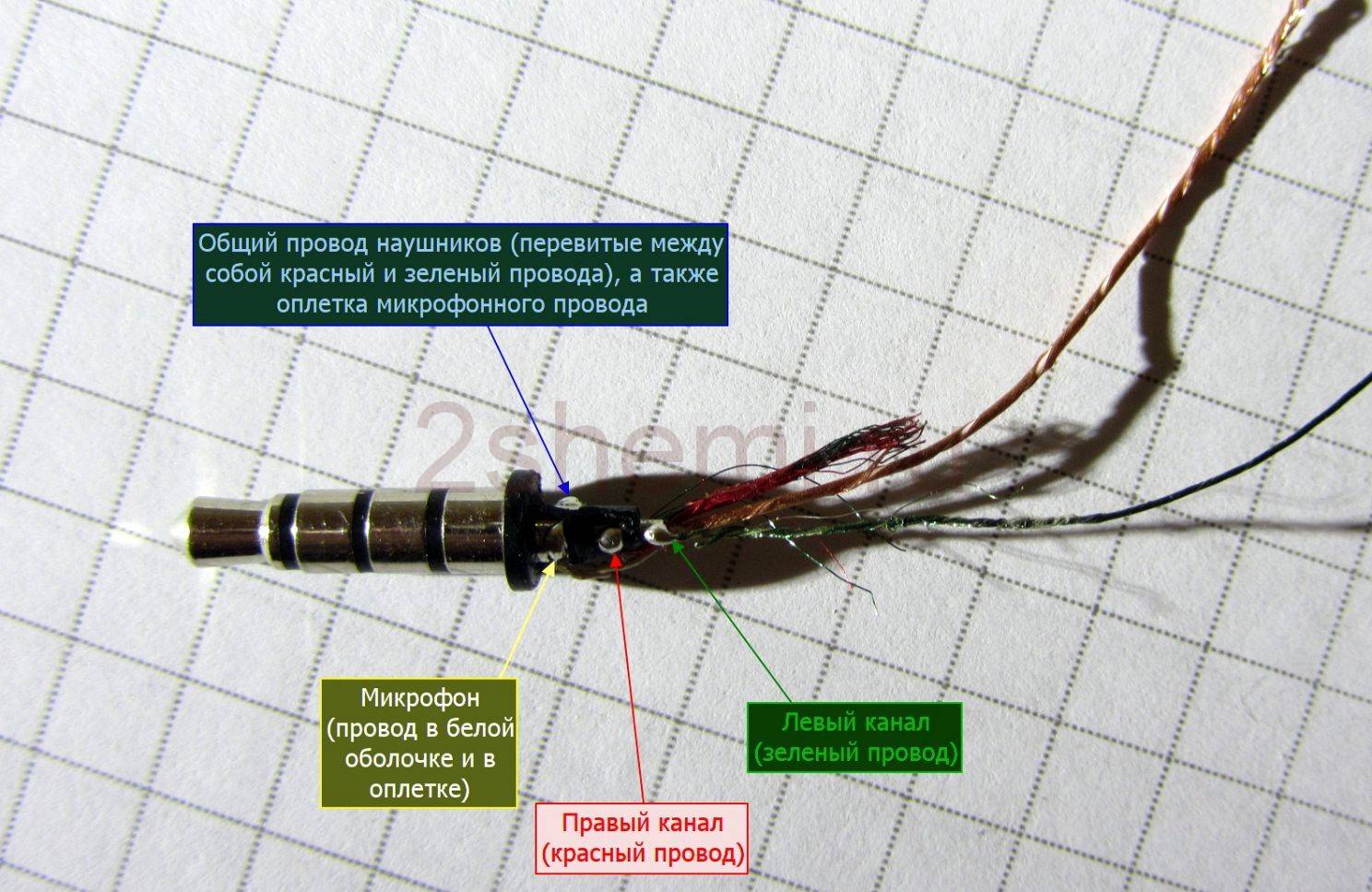

О том, как запаять 4 провода от наушников к штекеру вы должны сразу понять из рисунка: А вот как припаять наушники к такому джеку: Вариант второй: у вас полноценная гарнитура то есть наушнки с микрофоном и на штекере 4 контакта. Распайка наушников с микрофоном и кнопкой: пошагово После того, как выявлена причина неисправности, и приготовлены необходимые инструменты и элементы, можно приступать к распайке: Острым ножом следует срезать старый разъем, оставляя от основания примерно 0, см.
Наш обновленный штекер своими руками 3.
Поэтому, при выборе такого штекера вам желательно его внешний диаметр проверять штангенциркулем по всей рабочей длине. Так же существуют гнезда двух типов: обычные, созданные под конкретную разновидность штекера и с переключателем — при вставлении штыря, устройство переключается из одного положения в другое.
Какие провода за что отвечают и какого они цвета в наушниках Nokia HDS-3
кто знает напишите пожалуйста какой цвет провода что значит, мне нужно только правый левый и заземление перепаиваю наушники на джек
L!Me
Обычно в наушниках любой фирмы существует стандарт цветового обозначения проводов. Пример 1 Левый канал (L)-белый (В версиях с пластиковой изоляцией) Правый канал (R)- красный Медный (GND) общий минус ПРимер 2 В версиях с лаковой изоляцией СИНИЙ ИЛИ ЗЕЛЕНЫЙ Сигнал (L) КРасный Или КРАСНЫЙ С МЕДНЫМ сигнал (R) Так что паяльник в руки да и тестер в помощь!!!
~Brahma~

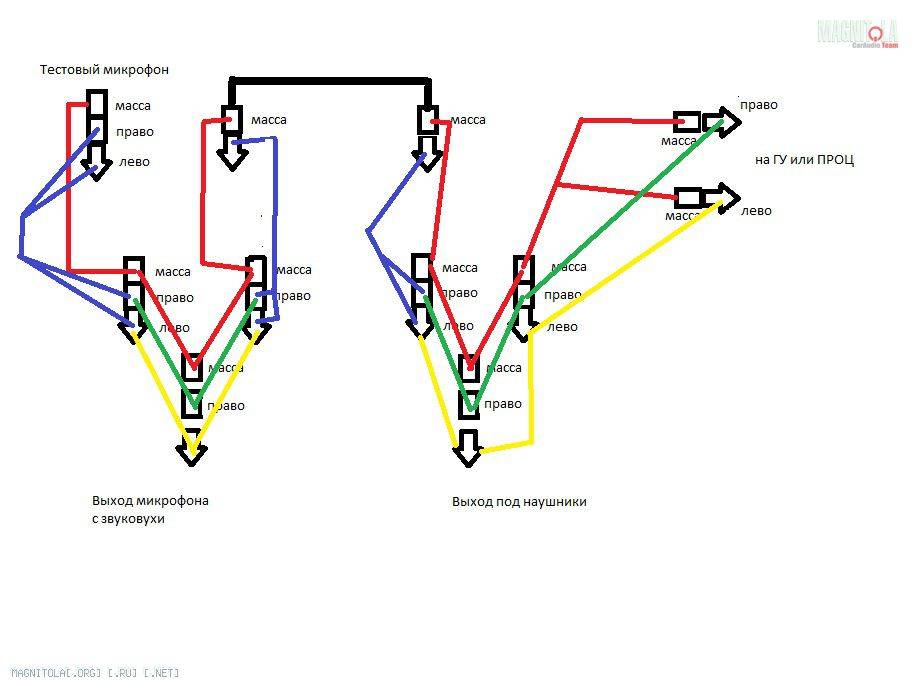

я использовал метод тыка, перед тем как припаять подставлял к контактам штекера провода наушников в разной комбинации. При подсоединении земли и микрофона звука нет, при подсоединении микрофона и левого или правого канала музыка будет играть тише. с помощью данного алгоритма сначала находим микрофон и массу, потом с помощью другого провода определяем что именно микрофон (звук тише), а что масса (звук такой какой должен быть). ну и определяем значения двух оставшихся неопределенных проводов. на моих наушниках jbm mj результаты представлены на картинке. Пы. Сы. так как штекер обычный, я остался без микрофона, просто замотал его в изоляцию.
Как определить назначение проводов гарнитуры
Итак самый простой вариант, особенно, когда под руками вообще ничего кроме ножа и паяльника нет — вскрытие пульта наушников
На этой стороне платы, внизу виден припаянный красно-желтый проводок, а рядом с ним красуется буковка G, которая как нам известно Ground или земля. Переворачиваем плату:
И видим, что синий провод — это R, т.е. Right — правый, а вот красный это M или микрофон. А это М+ или М- спросите Вы. Если это просто М, то подразумевается М+, т.к. М- всегда идет на землю. А если есть и + и — то знайте минус всеравно на землю)
Круто! Но среди этих проводков нету тех двух, идущих вместе. Хорошо, можно разобрать и наушник
Ага вот и они))) Но тут стоит Вас предупредить. Часто встречается несоответствие цветов проводков в проводе до и после развилки. Т.е. до пульта доходит тоже, что и на разъеме, а вот дальше и на второй наушник могут идти другие цвета.
Вообще в этом случае можно было обойтись без вскрытия наушника, т.к. Логично что среди цветов с которыми уже определились нету левого канала. Ну а желтый(золотой) поводок — всегда земля. Так что спаиваем (от слова паять, а не то что Вы подумали) вместе желтый и желто-красный проводки и вуаля имеем четыре провода классической расцветки
