Выявление неисправностей высоковольтного трансформатора микроволновой печи

Проверка на межвитковое замыкание

Начать нужно с внешнего осмотра, особое внимание следует обращать на места обугливания изоляции, каркаса, почернение или оплавление заливки. Дело в том, что межвитковое замыкание приводит к сильному нагреву трансформатора

Далее проверяем сопротивление изоляции между обмотками, оно должно составлять не менее 10 Мом. Если есть аналогичный трансформатор, можно сравнить их значение индуктивности. Когда такой возможности нет, можно воспользоваться другим методом, основанном на резонансных свойствах цепи.

От перестраиваемого генератора подаем синусоидальный сигнал поочередно на обмотки через разделительный конденсатор и контролируем форму сигнала во вторичной обмотке.

Если внутри нет межвитковых замыканий, то форма сигнала не должна отличаться от синусоидальной во всем диапазоне частот. Короткозамкнутые витки в катушке приводят к срыву колебаний в LC-контуре на резонансной частоте. У трансформаторов разного назначения рабочий частотный диапазон отличается — это надо учитывать при проверке.

Для импульсного блока питания он составляет — 8-40 кГц, для ТДКС — 13-17 кГц. Импульсные трансформаторы обычно содержат малое число витков. Возможен вариант убедиться в работоспособности трансформатора путем контроля   коэффициента трансформации обмоток.

Для этого подключаем обмотку трансформатора с наибольшим числом витков к генератору синусоидального сигнала на частоте 1 кГц. Эта частота не очень высокая и на ней работают все измерительные вольтметры (цифровые и аналоговые), в то же время она позволяет с достаточной точностью определить коэффициент трансформации (такими же они будут и на более высоких рабочих частотах).

Измерив напряжение на входе и выходе всех других обмоток трансформатора, легко посчитать соответствующие коэффициенты трансформации. Этот метод вполне реален для тех кто дружит с математикой. По результатам пробных измерений составлена таблица, в которой сопротивлению, указанному в левой колонке, соответствует определенное показание цифрового индикатора.

Замер тока и напряжения мультиметром.

Высоковольтный трансформатор микроволновки.

Высоковольтный трансформатор обеспечивает питание магнетрона микроволновки. При неисправности повышающего трансформатора питание на высоковольтную часть устройства не поступает, СВЧ печь перестает генерировать микроволны и соответственно греть продукты.

Какие признаки неисправного трансформатора:

• Микроволновка гудит, вибрирует во время работы
• Появился едкий запах гари, или дыма
• Микроволновка работает, но не греет

Причины неисправности трансформатора

1. Межвитковое замыкание обмоток
2. Обгорел контакт на разъеме
3. Обрыв контакта на в месте соединения клем с обмоткой

Межвитковое замыкание.

Самая распространенная причина неисправности трансформатора это межвитковое замыкание, в следствии разрушения изоляции из-за перегрева. Визуальные признаки межвиткового замыкания трансформатора – это сильное потемнение высоковольтной обмотки трансформатора, следы нагара.

Работа микроволновки сопровождается громким гулом, и запахом гари, при этом обмотка трансформатора сильно греется.

Видимые признаки неисправного трансформатора

Обгоревшая обмотка трансформатора

Сгоревший трансформатор

Для предотвращения подобных неисправностей, рекомендуется не перегревать микроволновку, после длительной работы давать ей “отдохнуть” около 15-20 мин. чтоб она могла остыть.

Обгорел контакт на разъеме.

Частая причина неисправного трансформатора – это отсутствие контакта в месте соединения клем и разъемов трансформатора. Происходит это в результате плохого обжима разъемов. Место плохого контакта начинает искрить, контактная поверхность разъема сильно греется и выгорает, в итоге контакт пропадает вовсе. Последствия плохого обжима разъемов изображены на фото.

Обрыв в месте соединения клем с обмоткой.

В случае, если видимых повреждений трансформатора нет, но трансформатор не работает, возможно произошла потеря контакта в месте соединения обмотки с одной из клем. Это случается довольно редко, в основном по причине не качественной заводской пайки.

Схема трансформатора СВЧ

Силовой трансформатор микроволновки имеет первичную обмотку на 220 Вольт и две вторичных обмотки, одна из них повышающая с 220 Вольт до

2000 Вольт, необходимая для питания высоковольтной цепи магнетрона, вторая понижающая с 220 В до

3,1 В, так называемая “накальная обмотка”, необходима для питания анода магнетрона.

Схема высоковольтной части СВЧ

Как проверить высоковольтный трансформатор мультиметром

Наличие контакта можно проверить омметром. Для проверки соединения необходимо “прозвонить” сопротивление его первичной и вторичной и накальной обмоток. Прежде чем производить измерения, нужно отсоединить все клеммы от трансформатора.

Проверка первичной обмотки: от 2 до 4 Ом. При этом, клеммы первичной обмотки не должны “звонится” на корпус трансформатора. При наличии пробоя первичной обмотки на корпус – трансформатор неисправен.

Проверка вторичной обмотки: от 120 до 200 Ом. Один из выводов вторичной обмотки закреплен на корпус трансформатора, поэтому при “прозвонке” вторичной обмотки одним из щупов тестера касаемся металлического корпуса трансформатора, а вторым – клеммы вторичной обмотки.

Проверка накальной обмотки: от 0,1 до 1 Ом. При исправной накальной обмотке не должно быть обрыва.

Сопротивление обмоток трансформатора микроволновки

Измеряемая цепь	Сопротивление
Первичная обмотка	от 2 до 4 Ом
Вторичная обмотка	от 120 до 200 Ом
Накальная обмотка	от 0,1 до 1 Ом

Замена трансформатора микроволновки

Для замены неисправного высоковольтного трансформатора необходимо подобрать аналогичную деталь. Трансформаторы микроволновки имеют общий принцип работы, но они отличаются классом (смотрите маркировку 200, 220, 250 class) мощностью и расположением посадочных креплений. Мощность трансформатора должна быть согласована с мощностью подключенного магнетрона.

Если мощность нового трансформатора будет меньше (100-200 Ватт), то печь будет немного недогревать, необходимо увеличить время нагрева. Если мощность будет больше – ничего страшного не произойдет, немного увеличиться запас мощности и соответственно ресурс трансформатора.

1″ :pagination=pagination :callback=loadData :options=paginationOptions>

Как проверить на исправность

Замена детали дорого стоит, поэтому многие предпочитают купить новую микроволновку. Однако не стоит избавляться от старой техники. Проверьте магнетрон свч печки на исправность, чтобы удостовериться в его поломке. Главные признаки неисправности — дым, искры и звуки из печи. При их отсутствии сделайте общую проверку или диагностику с помощью тестера.

Общая проверка

Отключите микроволновку от подачи электроэнергии. Выдерните шнур питания из розетки. Визуальный осмотр внутреннего отсека печи должен выявить оплавленные места, сгоревшие или потемневшие участки. Так можно обнаружить сгоревший предохранитель. Если ничего не заметили, без измерительного прибора не обойтись.

Проверка при помощи тестера

Скрытую неполадку выявит проверка магнетрона тестером. Диагностируйте не подсоединенную к микроволновке деталь.

Рекомендуются поэтапные действия:

1. Подключите щупы тестера к клеммам магнетрона. Если накал отгорел, будет показана бесконечность.
2. Осмотреть основную печатную плату, в которую встроены диоды, резисторы, варистор и прочее. Для проверки не выпаивайте элементы, прозвон можно делать прямо на плате.
3. Если термический предохранитель прозвонить при комнатной температуре, он должен выдавать сигнал.
4. Высоковольтный конденсатор проверяется только на пробой. В нормальном состоянии он показывает бесконечность. В неисправном — сопротивление, близкое к нулю.
5. Диагностика высоковольтного диода. Последовательное соединение диодов в его составе не дает возможность осмотреть его. Уровень внутреннего сопротивления высок для измерения. Убедитесь, что по этой части нет пробоя. В этом поможет мегомметр.

Конструкция и принцип работы СВЧ

Несмотря на то, что рынок переполнен различными вариантами конструкций практически от всех брендов бытовой техники, таких как «Панасоник», «Самсунг» или «Элджи», все печи устроены примерно одинаково. Так, в конструкции есть такие составляющие:

• магнетрон — для генерации энергии;
• трансформатор — для преобразования энергии;
• выпрямитель (еще его называют высоковольтным диодом);

• камера нагрева с поддоном или без него (наличие или отсутствие вращающегося поддона определяет расположение магнетрона);
• двигатель поддона (в моделях с поворотным столом);
• вентилятор;
• в моделях с грилем есть ТЭН — обычный или кварцевый;
• шнур питания с вилкой для подключения к электросети.

После подсоединения к сети и запуска МВП начинается подача напряжения на обмотки трансформатора, его задача — увеличить напряжение и обеспечить ускоренный подогрев.

Магнетрон соединен с индукционными катушками, он и создает высокочастотное электрическое поле — в нем происходит нагревание пищи. Так как любая МВП — сложный электроприбор, конструкторы максимально позаботились о безопасности пользователя. Из этих соображений предусмотрено реле защиты фазы и электропитания. Эти реле блокируют работу устройства при открытии дверцы или после скачка напряжения.

Возможные неисправности трансформатора и их признаки

Следует запомнить, что без особой надобности нет необходимости проводить диагностику техники, к ней следует обратиться только в двух случаях – когда бытовой прибор начал работать не так эффективно, появились лишние шумы или он совсем не реагирует на запуск в состоянии, включенном в сеть энергопотребления.

Какие симптомы будут наблюдаться при выходе из строя трансформирующего блока:

• После выбора программы и нажатия кнопки старта печь гудит или шумит, что было для нее несвойственно ранее.
• Пища разогрета не равномерно или вовсе не достигла необходимой температуры.
• Вы чувствуете характерный горелый запах изоляционной обмотки.

Если заметили вышеперечисленные признаки, больше печью пользоваться не рекомендуется. Быстро выключите прибор из сети электропитания, потому как в противном случае, последствия могут быть катастрофическими.

Часто поломки могут происходить по причине неравномерного скачкообразного поступления тока в бытовую электросеть. Данную причину никогда нельзя отрицать или предвидеть, поэтому следует настроиться на проведение работ по ремонту. К тому же во время данного процесса вы сможете заметить брак у своего прибора, который был допущен при производстве.

Возможные симптомы могут выявиться из-за списка причин:

• Частые случаи это разрыв проводов вторичной или первичной обмотки провода, возможны варианты, когда обе обмотки повреждаются одномоментно, но этот случай довольно редко встречается.
• Замыкание короткого типа или в цепи на линии между выходом из оной обмотки и входом на другую, а возможно одновременно замкнуло обе обмотки.
• Магнетрон мог дать обрыв или замыкание в цепи накальной обмотки.

Магнитный провод представляет собой трансформаторный блок, который складывается из электротехнических стальных листов. Отклонение данных электротехнических листов может спровоцировать чужеродные лишние шумы во время старта программы, если причина именно в этом, то придется полностью производить замену трансформатора. Данную неисправность пользователь воспринимает и вычисляет даже визуально, а в процентном соотношении поломка такого типа большая редкость.

Трансформатор микроволновки

• http://tehnika.expert/dlya-kuxni/mikrovolnovaya-pech/proverka-transformatora.html
• https://hitech-online.ru/tehnika-dlya-kuhni/mikrovolnovka/proverka-transformatora.html
• https://electroinfo.net/praktika/kak-proverit-transformator-pri-pomoshhi-multimetra.html
• https://technosova.ru/dlja-kuhni/mikrovolnovka/proverka-transformatora/
• https://otransformatore.ru/silovoj/ispytanie-silovyh-transformatorov/
• https://cosmo-frost.ru/svch/kak-proverit-transformator-v-mikrovolnovke/

Определение неисправности

Чтобы узнать, почему не работает печь, нужно отключить её от розетки и снять крышку.

1. Внимательно осматривается внутренность на предмет оплавления, обгорания, отпаявшихся проводов. Состояние высоковольтного предохранителя видно невооружённым взглядом. Предохранитель с оборванной нитью меняется на целый и если при опробовании печи опять перегорает, то поиск продолжается.
2. Для дальнейшей диагностики потребуется мультиметр или тестер. Проверка начинается с печатной платы, на которой собрана схема питания магнетрона, состоящая из резисторов, диодов, конденсаторов, варисторов. Детали можно прозванивать по месту, без выпаивания.
3. После чего тестером проверяют термопредохранитель. При нормальных контактах сопротивление равно нулю.
4. Проверка высоковольтного конденсатора мультиметром возможна только на пробой. Если прибор покажет короткое замыкание — деталь заменяется. Так как некоторые типы конденсаторов имеют встроенные резисторы для разрядки, исправная ёмкость покажет сопротивление в 1 МОм, вместо бесконечности.
5. Для проверки высоковольтного диода тестер не годится, поскольку у него мал диапазон измерения сопротивления. Чтобы правильно оценить состояние диода потребуется мегомметр со шкалой до 200 МОм. Но вряд ли он найдётся в домашней мастерской. Поэтому применяется метод диагностики с использованием двухпроводной домашней электросети с обязательным соблюдением правил безопасности. Один вывод диода подключается к сетевому проводу. Между вторым и другим проводником сети включается мультиметр для измерения постоянного напряжения в диапазоне до 250 В. Если диод цел, прибор покажет наличие выпрямленного напряжения. При пробое или обрыве стрелка останется на нуле. Для замены подойдёт любой высоковольтный диод с рабочим напряжением 5 кВ и током 0,7 А.
6. Проверка магнетрона начинается с прозвонки накальной нити. Для этого измеряется сопротивление между его клеммами, которое у исправного накала составляет несколько Ом. Если тестер показывает бесконечность, это ещё не значит, что нить перегорела. Для полной уверенности проверяется, после снятия крышки, целостность соединений дросселей с клеммами магнетрона.
7. Некоторые умельцы рекомендуют удалять дросселя. Делать это ни в коем случае нельзя, так как нарушается режим работы трансформатора, из-за чего возможно возгорание.
8. После измерения сопротивления между выводами и корпусом можно судить о состоянии проходных конденсаторов. При бесконечности — всё нормально, при нуле — пробиты, а при наличии сопротивления — с утечкой тока. Неисправные конденсаторы откусываются кусачками и на их место припаиваются новые с ёмкостью не менее 2000 пФ.
9. Если все элементы целы, но магнетронного излучения недостаточно для полноценного разогрева еды, значит, катод потерял эмиссию. Данная неисправность устраняется только заменой. При замене конденсаторов нельзя пользоваться обычным припоем, требуются тугоплавкие марки или компактный аппарат для контактной сварки.

Будет интересно Как проверить стабилитрон на работоспособность

Печь искрит

Эта причина возникает в микроволновых печах, которые имеют слюдяную пластину, закрывающую магнетрон. Почему микроволновая печь искрит и появляется треск? Перед тем как выполнить ремонт своими руками необходимо знать причины:

1. Перегрев слюдяной пластины, который вызывается попаданием на нее капель жира. Не следует закрывать глаза на эту проблему. Она может привести к перегоранию дорогостоящего магнетрона.
2. Повреждение эмали в камере. Происходит из-за нерегулярной чистки стенок, жир или частички пищи накапливаются. Эти загрязнения приводят к возникновению искр.
3. Проверить не находится ли внутри печки металлические изделия. Тарелка с напылением или ложка с вилкой могут вызвать появление искр.

Дальнейшие действия:

• извлечь пластину, вышедшую из строя, используя инструмент, так как она крепится пластмассовыми защелками либо саморезами,
• положить на приобретенный материал старый кусок слюды, вырезать деталь строго по размерам,
• выполнить установку новой пластины,
• проверить печь на работоспособность, поставив в нее стакан воды.

Важно! Микроволновую печь включать рекомендуется только с наличием внутри продуктов питания. В противном случае устройство может со временем сломаться

Включать пустую микроволновую печь нельзя, так как это приводит к ее быстрому выходу из строя

Микроволны не встречая на своем пути препятствий, двигаются дальше, отражаясь на стенках камеры. Прибор не отключится, пока не сработает таймер, а сконцентрированная энергия негативно будет влиять на детали микроволновки.

Чтобы вырезать пластину правильно необходимо:

1. Использовать острый нож и металлическую линейку.
2. Отверстия под элементы крепежа выполнить сверлом либо специальным пробойником.
3. Острые концы пластины обработать наждачной бумагой (мелкозернистой).
4. Устранить все загрязненные места, которые обнаружились при удалении старой пластины из слюды.
5. Установить новую деталь на место.

Для устранения второй проблемы – повреждения эмали, следует приобрести специальное средство и нанести его на внутренние стенки СВЧ-печи (кремнийорганическая краска). Она не будет выделять вредных веществ в пищу, устойчива к перепадам температуры. Запрещается использовать не специализированные вещества, которые приводят не только к порче самого прибора, но и вредят здоровью человека.

Если искры были спровоцированы наличием внутри печки металлическими изделиями, то их необходимо просто убрать, чтобы устранить проблему.

Принцип работы

Работает деталь путем торможения электронов в соединенных магнитном и электрическом полях. Применяется в приборах радиолокации и в микроволновых печах. Для нагрева пищи используется энергия антенны — штенгеля с плотно посаженным колпачком из металла. Керамический цилиндр изолирует корпус магнетрона от антенны. Наружная обшивка с фланцем формируют магнитопровод. Он распределяет магнитное поле, исходящее от кольцевых магнитов. Радиатор охлаждает деталь во время работы микроволновки. Уровень проникающего излучения снижает фильтрующая коробка. Индуктивные выводы образуют высокочастотный фильтр вместе с проходными конденсаторами.

Разборка микроволновой печи самостоятельно

Если же вышеперечисленные причины не подтвердились, то нужно разбирать устройство для поиска неполадок. Перед этим обязательно нужно выключить печь из сети и подождать пару минут.

На что стоит обращать при поиске поломок? Есть несколько основных элементов, часто выходящих со строя:

• Предохранители
• Конденсатор
• Диод
• Трансформатор
• Магнетрон

Эти элементы напрямую задействованы в работе устройства и упоминались ранее. Для начала нужно проверить исправность предохранителей. Их поломку видно сразу, ведь при сгорании проводник внутри разрушается. Если же такого не произошло, то стоит искать далее. Для дальнейшей проверки нужно взять мультиметр, ведь внешне найти поломку на остальных деталях крайне трудно. Для проверки конденсатора нужно переключить устройство в режим омметра, после чего подключить к детали. Если сопротивление отсутствует, то деталь подлежит замене.

Высоковольтный диод проверить тестером невозможно. Рекомендуется заменить его при поломке других деталей, ведь нередко удар приходится и по нему. Его проверку можно осуществить немного другим методом — подключив в сеть на пути к лампочке. Если лампочка горит слабо или мигает, то деталь исправна. Если же она ярко горит или же вовсе не включается, то диод подлежит замене

Важно соблюдать технику безопасности, ведь этот элемент способен держать заряд на протяжении долгого времени. Для разрядки исправного трансформатора понадобится несколько минут, а при поломке разряжающего резистора — гораздо дольше

Стоит разрядить его о корпус или вовсе не дотрагиваться, если отсутствует опыт работы с подобной техникой. Далее проводится проверка обмоток трансформатора.

Как проверить трансформатор микроволновки:

Нужно снять клеммы и поочередно проверить выводы устройства омметром. Сначала проверяется первичная обмотка, для которой норма варьируется от 2 до 4,5 Ом. Для вторичной обмотки пределами являются 140 и 350 Ом. Также стоит проверить накальную обмотку, присоединив клеммы, ведущие к магнетрону, к мультиметру. Норма здесь варьируется от 3,5 до 8 Ом. Все предыдущие тесты не дали результата, то проблема может заключаться в магнетроне.

Для проверки магнетрона достаточно подсоединить тестер к его клеммам питания. Тестер переключается в режим омметра. Если сопротивление равняется 2-3 Омам, то это означает поломку устройства. Та же ситуация, если на тестере значится бесконечность. В обоих случаях устройство подлежит замене.

( 2 оценки, среднее 5 из 5 )

Порядок проверки

Чтобы проверить исправность высоковольтного преобразователя, нужно вооружиться мультиметром, также понадобятся:

• отвертками с разными наконечниками;
• плоскогубцы;
• омметр.

• выключить аппарат — достать вилку из розетки;
• открутить винты и снять кожух;
• разрядить конденсатор;
• снять клеммы с трансформатора;
• проверить тестером катушки — если отклонений нет, ставят назад;
• если обнаружено повреждение — оборвался провод или произошло замыкание, меняют устройство;
• собрать печь и проверить ее функционирование.

Если прибор после предпринятых мероприятий по-прежнему не работает, следует продолжить поиск неисправностей или проверить устройство под напряжением.

Трансформатор со следами оплавленной изоляции и издающий запах гари не нуждается в дальнейшей проверке: он сломан и не подлежит ремонту.

Высоковольтный конденсатор запросто сохраняет огромный электрозаряд, поэтому перед измерениями его необходимо разрядить. Как этого добиться? Просто замкнуть его контакты друг с другом — это можно сделать, например, пассатижами.

Как разрядить конденсатор в микроволновке

Разрядить его возможно такими способами:

Отключив от электросети, конденсатор разряжают, осмотрительно замкнув отверткой его клеммы. Хороший разряд свидетельствует о его исправном состоянии. Такой способ разрядки самый распространенный, хотя некоторые считают его опасным, способным нанести вред и разрушить приспособление.

Разряд конденсатора отвертками

У высоковольтного конденсатора есть интегрированный резистор. Он работает для разряда детали. Приспособление располагается под высочайшим напряжением (2 кВ), и потому есть необходимость в его разряде в основном на корпус. Детали с ёмкостью более 100 мкФ и напряжением от 63V лучше разряжать через резистор 5-20 килоОм и 1 – 2 Вт. Для чего концы резистора объединяют с клеммами приспособления на некоторое количество секунд, чтобы снять заряд. Это необходимо для предотвращения возникновение сильной искры. Потому надо побеспокоиться об личной безопасности.

Возможные неисправности

Как и любой другой прибор или же элемент в бытовой технике, магнетрон имеет свойство выходить из строя. И нарушение функциональности этой детали может наблюдаться по таким причинам:

• сгорание защитного колпачка, что может вызвать искру при работе, в случае чего необходимо провести замену на любой целый (обычно они все одинаковы, поэтому подходят под любой магнетрон);
• перегорание нити накала;
• процесс разгерметизации магнетрона, который может наблюдаться в результате перегрева;
• возникновение ситуации с пробоем на высоковольтном диоде;
• сгорание высоковольтного предохранителя;
• отсутствие контакта в термопредохранителе;
• пробой в высоковольтном конденсаторе.

В случае любой неисправности, кроме разгерметизации, возможно исправить ситуацию в домашних условиях без помощи специалистов. При отсутствии какого-либо опыта в работе с электроприборами, лучше обратиться в сервисный центр.

Проверка диода

Затем производят визуальный осмотр микроволновки. Если нет оплавленных мест, потемневших участков, необходимо применить специальный измерительный прибор.

Как найти высоковольтный диод

Работает механизм по одному принципу. Но вот разновидностей этого элемента много. В конструкции микроволновой печи есть плата с маркировкой. Нужный элемент обычно обозначен символом DB 1.

Как только разберётесь, к какой модели относится ваша СВЧ, можете заменить деталь аналогичным элементом. Маркировка будет другая, но тип работы изделия один и тот же. Просто у каждого производителя своя маркировочная система.

Техническая характеристика детали следующая:

• ток выходом до 700 мАмпер;
• наивысшее напряжение около 5 кВольт.

Как проверить высоковольтный диод мультиметром

Для оценки состояния важной части надо применить специальный прибор – мультиметр. После того как отключите разогревательную технику от сети питания и вынете элемент печи, необходимо перевернуть деталь

Это позволит измерить напряжение с двух сторон

После того как отключите разогревательную технику от сети питания и вынете элемент печи, необходимо перевернуть деталь. Это позволит измерить напряжение с двух сторон.

Сопротивление измеряют как в прямом, так и обратном направлении.

• Мультиметр надо включить в режим R x 1000.
• Подсоедините его к диоду, к выводу со знаком + (это прямое сопротивление). Тестер должен показать на экране конечное сопротивление.
• После этого подключают к выводу со знаком минус. Это измерение обратного направления сопротивления. Тестер должен вывести на экран бесконечность.

Проверка высоковольтного конденсатора мультиметром возможна только на пробой. Если прибор покажет короткое замыкание — деталь надо заменить.

Как разрядить конденсатор в микроволновке

Разрядить его возможно такими способами:

Отключив от электросети, конденсатор разряжают, осмотрительно замкнув отверткой его клеммы. Хороший разряд свидетельствует о его исправном состоянии. Такой способ разрядки самый распространенный, хотя некоторые считают его опасным, способным нанести вред и разрушить приспособление.

Разряд конденсатора отвертками

У высоковольтного конденсатора есть интегрированный резистор. Он работает для разряда детали. Приспособление располагается под высочайшим напряжением (2 кВ), и потому есть необходимость в его разряде в основном на корпус. Детали с ёмкостью более 100 мкФ и напряжением от 63V лучше разряжать через резистор 5-20 килоОм и 1 – 2 Вт. Для чего концы резистора объединяют с клеммами приспособления на некоторое количество секунд, чтобы снять заряд. Это необходимо для предотвращения возникновение сильной искры. Потому надо побеспокоиться об личной безопасности.

Возможные неисправности

Внутренняя схема магнетрона содержит множество деталей, и, если случается поломка, то причина может крыться именно в них. Случается так, что одна из частей пришла в негодность, но влияет на работу всей лампы. Следует понять, в чем причина неисправности, и решить проблему в домашних условиях. Как именно, мы расскажем далее.

• Металлический колпачок отвечает за сохранность вакуума внутри трубы.Зачастую он ломается, и требуется новая замена;
• Радиатор может прийти в негодность, если деталь перегорает;
• Нить накаливания в результате перегрева может оборваться. Для выявления такой неисправности нужен специальный прибор;
• Фильтр может также перестать нормально функционировать, следует проверять тестером. Исправный элемент будет показывать бесконечность, а сломанный — численное сопротивление;
• Изменение герметичности детали из-за перегрева;
• Нарушение работы высоковольтного диода;
• Неисправность конденсатора высокого напряжения;
• Разлом контактов предохранителя, основная задача которого не допускать перегрева.

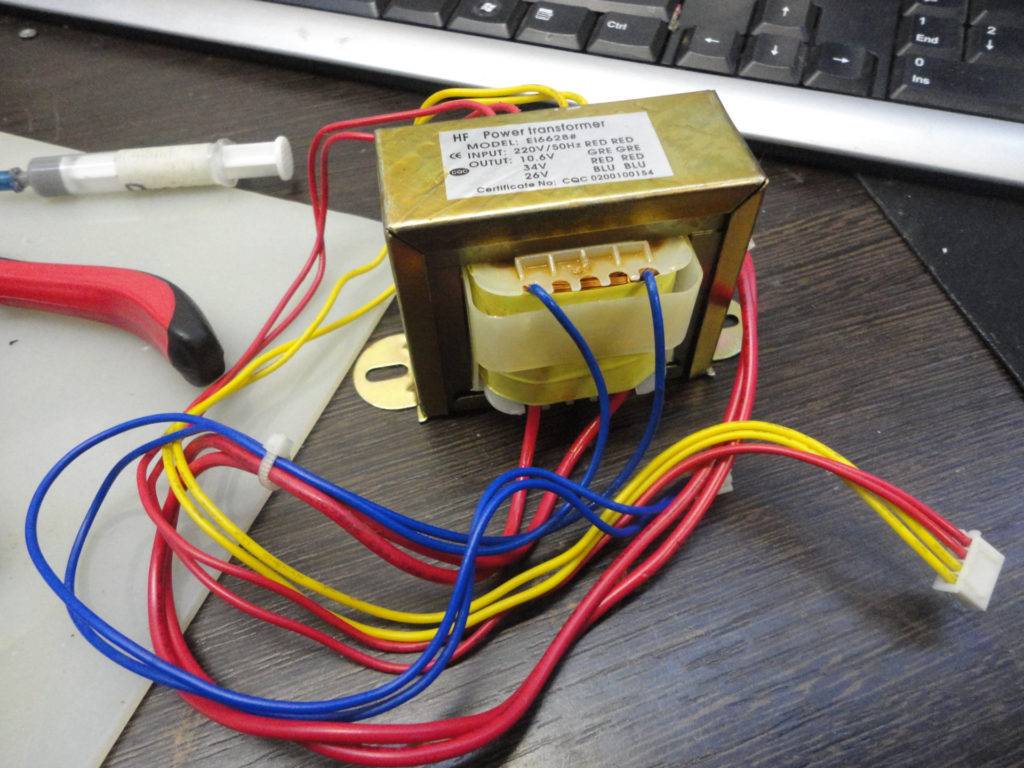

Предназначение и функции трансформатора в СВЧ-печи

Чтобы магнетрон смог сгенерировать свое излучение, ему нужно напряжение в 2 000 вольт, тогда как бытовая электросеть обеспечивает только 220 вольт. Поэтому для получения нужной величины используется высоковольтный трансформатор. Это устройство имеет одну первичную обмотку, на которую подается переменное напряжение в 220V, и две вторичных. Одна из них питает накальную обмотку электронной лампы преобразованным переменным напряжением в 3,15V. Такой накал нужен для начала эмиссии электронов. На высоковольтной обмотке создается постоянное напряжение в 4kV. Им запитуется анод магнетрона, чтобы сгенерированные электроны начали свое движение.

Важно! У технически неисправной микроволновой печи возможен пробой электрическим током под напряжением до 5 000 вольт. Так как в разных моделях микроволновок используются различные вакуумные лампы, то и трансформаторы могут отличаться по:

Так как в разных моделях микроволновок используются различные вакуумные лампы, то и трансформаторы могут отличаться по:

• мощности;
• габаритам;
• способу крепления;
• напряжению на вторичных обмотках;
• сечению провода;
• числу витков катушки.

Катушка с высоковольтной обмоткой замыкается на корпус, как и один из выводов излучателя.

Признаки поломки

Выявить поломку в домашних условиях можно по следующим признакам:

1. Пища плохо подогревается. Если еда не нагревается даже при большой мощности, причина может быть в магнетроне.
2. Появился дым. Вместе с ним на поломку указывают оплавленнные детали внутри камеры.
3. Посторонние звуки во время разогрева пищи. Это похоже на гудение и звон. Притом неисправная микроволновка может издавать звук даже по окончании готовки. Это продолжается в течение нескольких минут.

Если обнаружен любой из этих признаков, микроволновку лучше сдать в ремонт. Если вовремя не провести диагностику и не устранить проблему, могут пострадать другие детали.
