Принцип работы парового котла

Подготовка котельной к работе

Удостовериться в наличии необходимого количества воды и проверить топку на отсутствие мазута. Также нужна вентиляция топки, чтобы избежать воспламенения накопившихся газов. При подаче топлива в топку розжиг его осуществляется электрическим запалом или от горящего источника.

Пар распределять следует медленно для равномерного прогревания частей котла. Перед подъёмом пара нужно убедиться, что воздушный клапан открыт. Во время подогрева воды и подъёма пара проверяется герметичность люков, лазов и крышек. Включают подпиточные насосы, запускают автоматические котельные установки с включением топливного насоса, вентилятора и подачей тока к зажигающим электродам. По достижению давления пара 1 кг/кв.см. закрывают воздушные краны и продувают водоуказательные приборы. После достижения паром давления 3 кг/кв.см. обследуют фланцы и лазы, обжимая их гайки. При давлении 5 кг/кв.см. включается подпитка водой и продувка.

Применение котлов утилизаторов

Котлы утилизаторы нашли широкое применение в промышленном секторе и системах жизнеобеспечения, используя энергию уходящих газов.

Поскольку устройство не подключено к системам топливоподачи или другим источникам природных энергоносителей, для эффективности схемы регенерации котел устанавливают непосредственно в точке бросовой энергии.

Устройство утилизатора. Источник фото: info.wikireading.ru

Области применения устройств для использования вторичных энергоресурсов:

• в схеме повышения эффективности работы ТЭС;
• утилизация выбросов после работы ГТУ;
• утилизация тепла в черной и цветной металлургии;
• утилизация выбросов химической промышленности и азотных удобрений;
• технологических циклах целлюлозно-бумажной отрасли;
• строительных материалов;
• нефтяной отрасли.

В России несколько заводов выпускающие подобное оборудование, их номенклатура способна удовлетворить широкий спектр использования вторичных энергоресурсов. Отличительной чертой таких КУ является их уникальность, поскольку они выпускаются индивидуально под реальные выбросы, фактически установленное оборудование и площадку для монтажа.

Виды котлов-утилизаторов в России:

1. Объекты малой энергетики от 2 до 60 МВТ, водогрейный тип, с естественной циркуляцией воды, топкой или без, имеющие горизонтальное или вертикальное движение газовой среды.
2. Блоки до 300 МВТ, паровые КУ, моно или дубль блоки ПГУ или дополнения к схемам существующих ЭС в паре: газотурбинная установка и котел утилизации.
3. Блоки до 850 МВТ, паровые котлы в схеме ПГУ.

Основные технические данные КУ для энергетики:

• паропроизводительность от 10 до 300 т/ч;
• давление среды от 0.46 до 12.7 Мпа;
• использование температуры от 200 до 560 С.

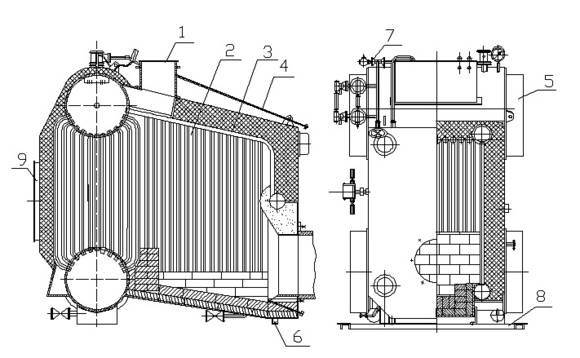

Устройство парового котла

Конструктивно паровой котел – это емкость, в которой происходит процесс преобразования воды в пар. Емкость обычно выполняется из трубы, диаметр которой может варьироваться в достаточно широких пределах. Помимо заполненной трубы, схема парового котла включает в себя топочную камеру, предназначенную для сжигания топлива.

Топка может иметь определенные особенности, которые напрямую зависят от используемого вида топлива. Например, твердотопливные топочные камеры в нижней части оборудуются колосниковой решеткой, сквозь которую в камеру поступает кислород. В верхней части конструкции устанавливается традиционный дымоход, создающий тягу и обеспечивающий нормальное горение. В случае использования жидких энергоносителей или газа топочная камера снабжается горелкой.

В любом случае, выделяемый при сгорании топлива газ подступает к заполненной водой емкости, отдает ей свое тепло и выводится в атмосферу дымоходом. Вода в определенный момент начинает кипеть и превращаться в пар, который направляется в верхнюю часть емкости, а потом – в трубы.

Классификация код

По назначению:

• Энергетические паровые котлы — предназначены для производства пара, использующегося в паровых турбинах.
• Промышленные паровые котлы — вырабатывают пар для технологических нужд, так называемые «промышленные парогенераторы».
• Паровые котлы-утилизаторы — используют для получения пара вторичные энергетические ресурсы — теплоту горячих газов, образующихся в технологическом цикле. Энергетические котлы-утилизаторы в составе ПГУ используют теплоту уходящих газов ГТУ.

По относительному движению теплообменивающихся сред (дымовых газов, воды и пара) паровые котлы могут быть подразделены на две группы:

• газотрубные (жаротрубные, дымогарные) котлы
• водотрубные котлы

Водотрубные котлы по принципу движения воды и пароводяной смеси подразделяются на:

• барабанные (с естественнойruen и принудительной циркуляцией: за один проход по испарительным поверхностям испаряется лишь часть воды, остальная возвращается в барабан и проходит поверхности многократно)
• прямоточные (среда между входом и выходом котла движется последовательно, не возвращаясь)

В водотрубных парогенераторах внутри труб движется вода и пароводяная смесь, а дымовые газы омывают трубы снаружи. В России в XX веке преимущественно использовались водотрубные котлы Шухова. В газотрубных, наоборот, внутри труб движутся дымовые газы, а теплоноситель омывает трубы снаружи.

Обозначения | код

Тип-D-P-T-FOН

Тип

• Пр — с принудительной циркуляцией (вода из барабана подаётся в испарительные поверхности специальными насосами);
• Прп — с принудительной циркуляцией и промежуточным перегревом пара;
• Е — с естественной циркуляцией (под действием разности плотностей воды и пара);
• Eп — с естественной циркуляцией и промежуточным перегревом пара;
• П — прямоточные;
• Пп — прямоточные с промежуточным перегревом пара;
• К — с комбинированной циркуляцией (в одних поверхностях естественная, в других принудительная);
• Кп — с комбинированной циркуляцией и промежуточным перегревом пара.

D Паропроизводительность котла, т/ч. P Давление на выходе из котла, МПа (ранее часто указывалось в кгс/см²) T Температура на выходе из котла, °C (для котлов, генерирующих насыщенный пар, не указывается). Если температура после промперегрева отличается от температуры первичного пара, она указывается через дробь. F Вид топлива (если топка не слоевая):

• К — каменный уголь и полуантрацит (тощий уголь);
• А — антрацит, антрацитовый штыб (шлам);
• Б — бурый уголь, лигниты;
• С — сланцы;
• М — мазут;
• Г — природный газ;
• О — отходы, мусор;
• Д — другие виды топлива.

O Тип топки (для газомазутных не указывают, кроме «В»):

• Т — камерная топка с твердым шлакоудалением;
• Ж — камерная топка с жидким шлакоудалением;
• Р — слоевая топка (решетка);
• В — вихревая топка;
• Ц — циклонная топка;
• Ф — топка с кипящим (флюидизированным) слоем (стационарным и циркулирующим);
• И — иные виды топок, в том числе двухзонные.

Н «Н», если котёл под наддувом. Параметры котла по возможности подбираются по стандартному ряду. После обозначения по ГОСТ может писаться в скобках заводская марка, например, Е-75-3,9-440БТ (БКЗ-75-39ФБ).

Дополнительные элементы котлов

Устройство парового котла не ограничивается основными элементами, которые уже были описаны выше. Иногда паровой котел может комплектоваться дополнительными устройствами, позволяющими повысить эффективность или функциональность системы.

Речь идет о следующих элементах:

1. Пароперегреватель. Данный элемент позволяет разогреть пар до температуры свыше 100 градусов, что позволяет добиться большей экономичности за счет увеличения КПД агрегата. Пар при использовании перегревателя может достигать температуры в 500 градусов, причем его нагрев осуществляется уже в трубах, то есть после этапа испарения воды. Пароперегреватель может быть как встроенным, так и выполняться в формате отдельного устройства. Существуют конвекционные и радиационные устройства (второй тип имеет в 2-3 раза большую мощность).
2. Сепаратор пара. Этот элемент парового котла позволяет устранить всю лишнюю влагу из пара и максимально его высушить. При использовании сепаратора КПД всего котла существенно повышается.
3. Паровой аккумулятор. Данное устройство позволяет стабилизировать работу системы. Аккумулятор вбирает в себя излишки выработанного пара и возвращает их в систему, если его становится слишком мало.
4. Устройство для очистки воды. Данное приспособление позволяет снизить насыщенность воды кислородом и различными химическими веществами. Своевременная подготовка воды дает возможность уменьшить воздействие коррозии на внутренние элементы котла и свести к минимуму количество отложений в системе.

Также устройство парового котла включает в себя клапан для спуска конденсата, подогреватели воздуха и блок управления агрегатом, в который входит выключатель горения и регуляторы расхода сырья и энергоресурсов. Понимание того, из чего состоит паровой котел, позволяет подогнать его конфигурацию под решение конкретных задач.

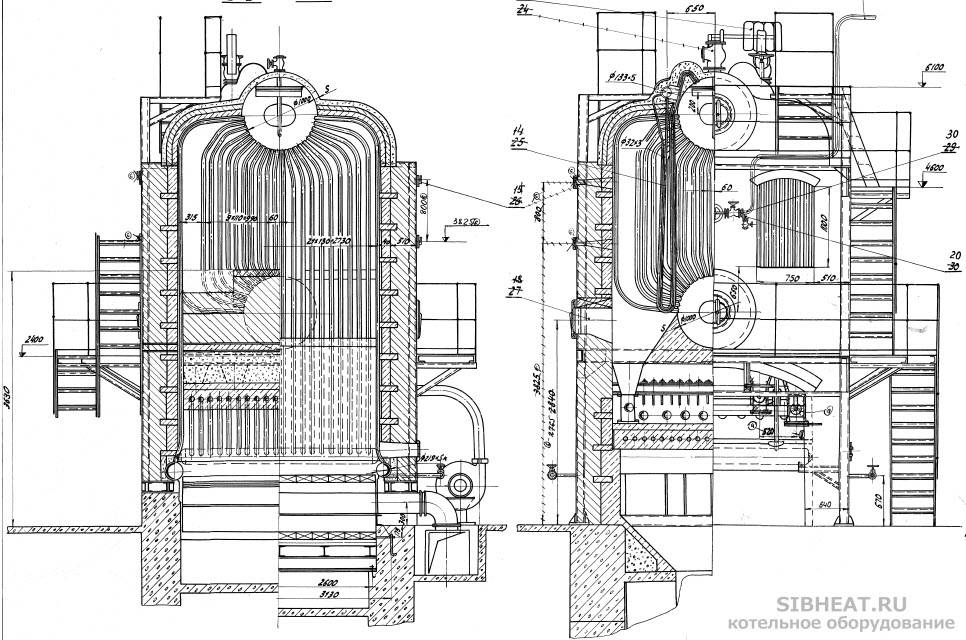

Устройство парового котла

Конструкцию ПК упрощенно можно представит, в виде емкости, где вода преобразовывается в пар. Она изготовлена из труб разного диаметра. Кроме трубной системы ПК имеет топочное пространство, в которой сжигают природное топливо.

Устройство парового котла и его конструктивные особенности, определяются видом топлива. Например, угольные топки оборудованы колосниками, на которых размещен горящий топливный слой, через них в топку поступает кислород.

Вверху топки установлен дымоход, создающий тягу в парогазовом тракте агрегата, чем поддерживается нормальный режим. Паровые котлы на газе имеют газовую или мазутную горелки.

Горячие уходящие газы, получаемые в процессе горения топлива, нагреваю воду до кипения, после этого с зеркала испарения начинает выделяться пар, поступающий потребителю, а дымовые газы через трубу уходят в атмосферу.

Главные конструкционные элементы паровых котельных связываются в одну целостную котловую систему с помощью гарнитуры, арматуры, циркуляционных насосов, КИПиА дымососов и вентиляторов.

Обслуживание

Ремонт и обслуживание паровых котельных выполняется в соответствии с законодательными нормами и рекомендациями заводов-изготовителей промышленных паровых котлов, строго по отраслевым и производственным инструкцияма, а также согласно правилам устройства и безопасной эксплуатации паровых и водогрейных котлов.

Техобслуживание ПК в общем случае включает следующие виды работ:

1. Плановые осмотры работоспособности котельного оборудования, по графику.
2. Определение нарушений работы котла: перегревы, возгорания, засорения.
3. Устранение нарушений правил пожарной безопасностм и условий препятствующих безопасной эксплуатации.
4. Проверка целостности парогазовых систем с последующим устранением неисправностей в арматуре.
5. Проверка питательной системы котлоагрегата.
6. Проверка плотности газовоздушного тракта и отсутствие несистемных шумов в топке.
7. Профосмотр и проверка вспомогательного оборудования.
8. Проверка работы КИП и А, дифманометров, систем безопасности и аварийной сигнализации.
9. Контроль за работой насосов, дымососов, вентиляторов и проверка их блоков управления.
10. Проверка работы электрооборудования и автоматики защиты.
11. Проверка работы гарнитуры котла.
12. Проверка работы водоподготовительных устройств и деаэратора паровой котельной.

Российский рынок имеет достаточно предложений, как от отечественных, так и от зарубежных производителей современных паровых котлов, выбор определяется техническим заданием на проектирование, чтобы специалисты смогли подобрать оптимальные варианты оборудования.

Принцип работы

Функционирование парового котлового оборудования любого типа — одинаково по своему принципу, сравнимому с системой, представленной сообщающимися сосудами. Нагретая пароводяная смесь обладает меньшей плотностью, по сравнению с холодной водой.

И именно такой температурной разницей обусловлено стабильное выталкивание пароводяной смеси по направлению к верхней части устройства, где посредством сепаратора происходит отделение пара от жидкости.

Принцип действия парового котла

Паровые котлы являются устройствами повышенной опасности, что обусловлено избыточным паровым давлением, способным стать причиной взрыва котлового оборудования.

Кроме всего прочего, высокий температурный режим и наличие открытого огня, часто провоцируют возгорание, поэтому безопасность эксплуатации обеспечивается высокотехнологичными жаропрочными материалами и обязательным наличием системы контроля.

Контрольные устройства

Более того, котел оборудуется вспомогательными устройствами для контроля и управления. Например, сигнализатор предельных уровней воды наблюдает за поддержанием непрерывного уровня жидкости в барабане. Рабочий принцип сигнализатора предельных уровней парового котла базируется на изменении массы специализированных грузов во время их перехода из жидкой фазы в парообразную, и наоборот. В случае отклонения от нормы он подает звуковой сигнал для оповещения служащих предприятия.

Для позиционного регулирования водного уровня также применяется уровнемерная колонка парового котла. Рабочий принцип устройства построен на проводимости электричества воды. Колонка собой представляет трубку, оборудованную четырьмя электродами, контролирующими водный уровень. Если водяной столб может достигать нижней метки, подсоединяется питательный насос, а если верхней – питание котла водой останавливается.

Дополнительным простейшим устройством чтобы провести измерения водного уровня в паровом котле служит водомерное стекло, вмонтированное в корпус аппарата. Рабочий принцип водомерного стекла парового котла прост – оно предназначается для зрительного контроля водного уровня.

Помимо уровня жидкости, в системе при помощи термометров и приборов для определения величины давления вымеряют температуру и давление исходя из этого. Все это нужно для хорошего функционирования котла и устранения возможности появления опасных ситуаций.

Рабочий принцип парового котла

Тепловым источником чтобы нагреть воду в паровом котле бывает разнообразной вид энергии: солнечная, геотермальная, электрическая, тепло от сгорания твёрдого топлива или газа. Появляющийся пар считается тепловым носителем, он переносит тепло сгорания топлива к месту его использования.

В самых разных конструкциях паровых котлов применяется общая схема подогрева воды и её превращения в пар:

• Вода очищается и подаётся в резервуар при помощи электронасоса. В основном, резервуар размещен сверху котла.
• Из резервуара по трубам вода течет вниз в коллектор.
• Из коллектора вода подымается опять вверх через территорию нагрева (горения топлива).
• Изнутри водной трубы образуется пар, который под воздействием разницы давлений между жидкостью и газом подымается вверх.
• Вверху пар идет через сепаратор. Тут он отсоединяется от воды, останки которой возвращаются в резервуар. Дальше пар поступает в паропровод.
• Если это не простой паровой котёл, а парогенератор, то его трубы вторично проходят через территорию горения и нагрева.

Для каких помещений подходит паровое теплоснабжение?

Паровое теплоснабжение применяется в некоторых случаях, по большей части, когда лучше перерабатывать энергию газов дыма от какого-нибудь производства. В основном, очень часто отаплюются производственные площади (цеха, мастерские, помещения подсобки, гаражи).

Паровые котлы, которые работают на угле, газе или дизельном топливе устанавливают в тех помещениях, в которых необходимо установить конкретную температуру в короткий срок. Это можно объяснить небольшой инерционностью паровых систем и большой отдачей энергии тепла. Пар, помимо передачи собственного тепла, сообщает невидимый вид энергии тепла во время собственной конденсации, которая была получена в процессе испарения. Другими словами тепловая энергия подается не только за счёт охлаждения массы пара, но и за счёт его конденсации.

Для какой цели, какие нормы и другое узнать можно в публикации печь буржуйка для гаража.

Схема парового домашнего отопления

Положительные качества парового теплоснабжения:

• можно использовать отопительные приборы небольшой площади, за счёт большой ?t;
• быстрое достижение необходимой температуры в помещении;
• небольшой объем сконденсированной воды на возвратном трубопроводе, дает возможность использовать трубы малого диаметра;
• возможность уменьшить расходы на теплоснабжение при возможности утилизации газов дыма в парогенераторе.

Минусы:

• невозможность температурные регулировки отопительных приборов;
• вероятность ожога при прикосновении к элементам системы для отопления (температура 120-130 С);
• большой уровень шума работы паровых котлов;
• теплопотери в магистралях.
• Паровые котлы, спецификации по их эксплуатации, должны подбираться в зависимости от задач и материальной полезности их применения.

Котел паровой, стоимость зависит от объема

Парогенерирующее оборудование, специфично и помимо промышленного и энергетического использования может применяться в виде замены традиционному отоплению в помещениях не для проживания при проектных требованиях этой системы.

В чем заключается рабочий принцип паровых котлов

Паровые котлы являются специальным оборудование для изготовления пара из жидкостей, преимущественно из воды. Пар применяется в различных производственных сферах, энергетике и в системах отопления, к примеру для отапливания зданий промышленной направленности, учреждений, присутствующих в тяжёлых условиях климата. Применение пара резонно при дезинфекционных мероприятиях в медучреждениях. В зависимости от задач, есть промышленные парогенераторные установки, и котлы, предназначающиеся для задач в бытовых условиях. Эти агрегаты как правило будут работать на самых разных источниках энергии тепла. Есть устройства, которые генерируют пар с помощью утилизации излишков тепла, полученного от больших промышленных установок. Выбор нужного парогенераторного оборудования должен происходить на основе знаний рабочих принципов этих устройств и их спецификации.

Поддержка Unical

Наша компания готова всесторонне оказать содействие как проектным, так и строительно-монтажным организациям. Предложить полный спектр технической и разрешительной документации для проведения проектных и строительно-монтажных работ по установке паровых котлов. Наш инженерно-технический персонал готов проконсультировать на каждой стадии проведения всех видов работ, начиная от поставки оборудования и разработки проекта до проведения пуско-наладочных работ по всем типам паровых котлов, выпускаемых фирмой UNICAL.

Предоставим чертежи и паспорта котлов, поставляемых фирмой Unical, для дальнейшего включения в состав исполнительной строительно-монтажной документации, а также для составления эксплуатационно-технической документации.

Тел.

Тел.

ГИДРАВЛИЧЕСКОЕ ИСПЫТАНИЕ КОТЛА

Ремонт паровых котлов

Целью гидравлического испытания является провер­ка прочности и плотности всех элементов котла, паропе­регревателя, экономайзера, а также всех сварных, за­клепочных, вальцовочных соединений.

Гидравлическое испытание котла на месте его уста­новки производится лишь при условии удовлетворитель­ных результатов внутреннего осмотра. Вместе с котлом подвергается испытанию присоединенная к нему армату­ра. Для гидравлического испытания следует использо­вать воду с температурой не ниже 5 °С. При наполнении котла водой необходимо предохранительный клапан или воздушный вентиль держать открытыми до появления из них воды, чтобы полностью удалить из котла воздух. Если во время испытания наблюдается снижение давле­ния по манометру, следует установить место пропуска воды и устранить неисправность.

Под рабочим давлением в котле понимается давление пара непосредственно за пароперегревателем или при его отсутствии на выходе из котла при расчет­ных режимах.

При гидравлическом испытании давление в котле создают гидравлическим прессом или другим источни­ком давления, позволяющим постепенно и плавно под­нять давление до пробного, пробное давление выбирает­ся в соответствии с табл. 4.1.

Таблица 4.1. Рабочее и пробное давление для гидравлических Испытаний І Іаименоеание Рабочее давление в котле Пробное давление Паровой котел Не более 0,5 МПа (5 кгс/см2) 1,5р, но не менее 0,2 МПа (2 кгс/см2) Паровой котел Более 0,5 МПа (5 кгс/см2) 1,25р, но не менее р + 0,3 МПа (3 кгс/ см2) Пароперегреватель Независимо от давле­ния Пробное давление Отключаемый эконо­майзер Независимо от давле­ния 1,25р + 0,3 МПа (3 кгс/см2) Водогрейный котел Независимо от давле­ния 1,25р, но не менее р+0,3 МПа (3 кгс/см2)

Пробное давление — давление, при котором стационарный котел подвергается гидравлическому ис­пытанию на прочность и плотность в соответствии с пра­вилами Госгортехнадзора СССР.

При достижении пробного давления подача воды в котел прекращается, при этом в течение 5 мин не долж­но быть снижения давления.

Во время испытания давление измеряется двумя про­веренными манометрами, один из которых должен быть контрольным. По истечении 5 мин давление постепенно снижается до рабочего и производится тщательный осмотр котла во всех доступных местах.

При появлении в период испытания шума, стуков или резкого падения давления гидравлическое испытание следует немедленно прекратить, выяснить и устранить их причину.

Результаты гидравлического испытания котла при­знаются удовлетворительными, если не обнаружено: при­знаков разрыва (поверхностных трещин, надрывов и др.); течи, слезок и потения в основном металле, свар­ных, заклепочных и вальцовочных соединениях; видимых остаточных деформаций.

В случае выявления дефектов в зависимости от их характера инспектором может быть принято решение о запрещении работы котла или пуске котла во временную эксплуатацию, сокращении срока очередного освидетель­ствования, более частых освидетельствований котла администрацией предприятия, снижении параметров и др. Дефекты, обнаруженные при испытании, необходимо устранить с последующим контролем исправляемых уча­стков. При выявлении дефектов, по которым инспектор затрудняется принять решение, вопрос о дальнейшей эксплуатации котла должен быть рассмотрен с привле­чением специализированной организации.

Если обнаружены дефекты: плены, расслоения ме­талла, трещины, разрывы и раздутие труб, инспектору предоставлено право требовать проведения механическо­го испытания, металлографического исследования и хи­мического анализа металла, и это требование он оформ­ляет соответствующей записью в паспорте с указанием причин, вызвавших необходимость проведения исследо­вания металла и мест котла, из которых должны быть взяты пробы.

Результаты дополнительных испытаний и исследова­ний можно в паспорт не вносить, если в нем сделана ссылка на соответствующие протоколы или формуляры, которые в данном случае прикладываются к паспорту котла.

Котлы Е-1/9-1М, работающие на жидком топливе, оборудуются горелочными устройствами АР-90. Для за­щиты котла подача топлива автоматически прекращается при понижении уровня воды в котле ниже допустимого, при повышении давления пара в …

При изготовлении, монтаже и ремонте элементов кот­лов, пароперегревателей и экономайзеров должны при­меняться только стыковые соединения при сварке обе­чаек, труб (патрубков) и приварке выпуклых днищ, а также тавровые и угловые или …

msd.com.ua

Паровые котлы: сфера применения

Бытовые паровые устройства используются в качестве источника тепла для отопления дома. Они подогревают ёмкость с водой и гонят образовавшийся пар в трубы отопления. Часто такую систему обустраивают вместе с угольной стационарной печью или котлом. Как правило, бытовые приборы для отопления паром создают только насыщенный, неперегретый пар.

Для промышленного применения пар перегревают. Его продолжают греть после испарения, чтобы ещё больше поднять температуру. Такие установки требуют качественного исполнения, чтобы предупредить взрыв паровой ёмкости.

Паровой котел

Перегретый пар из котла может расходоваться на образование электричества или механическое движение. Как это происходит? После испарения пар попадает в паровую турбину. Здесь поток пара вращает вал. Это вращение в дальнейшем перерабатывается в электричество. Так получают электрическую энергию в турбинах электростанций — при вращении вала турбомашин образуется электрический ток.

Кроме образования электрического тока, вращение вала может передаваться непосредственно на двигатель и на колёса. В результате чего паровой транспорт приходит в движение. Известный пример паровой машины — паровоз. В нём при сжигании угля нагревалась вода, образовывался насыщенный пар, который вращал вал двигателя и колёса.

Котлы с водяным контуром

Сегодня обеспечить работу системы отопления и нагрев воды для хозяйственно-бытовых нужд можно при помощи всего одного устройства — котла с водяным контуром.

Это устройство представляет собой обычный отопительный котел, в который вмонтировали бойлер. Последний, как и в случае с водогрейным котлом, может располагаться как над топкой, так и сбоку от нее.

Наиболее простым и в то же время самым известным представителем данной категории оборудования является титан.

Расположенный внутри топки теплообменник подключается к отопительному контуру, вследствие чего через него прокачивается теплоноситель — теперь уже вода. Часть этого теплоносителя по отдельной ветке подается на теплообменник, установленный внутри бойлера, благодаря чему и осуществляется нагрев имеющейся в бойлере воды.

Чтобы отопитель мог снабжать теплом две системы одновременно, он должен обладать значительной производительностью. Поэтому разработчики применяют различные конструктивные решения, обеспечивающие полное сгорание топлива и усвоение максимально возможного количества выделяющейся при этом энергии.

Устройство парового котла

Оборудование, генерирующее пар подразделяется на следующие виды:

• паровые котлы энергетического назначения (используются на электростанциях, для привода турбин, генерирующих электроэнергию);
• паровые котлы промышленного типа (выработка пара для осуществления технологических операций в производстве);
• паровое котельное оборудование, предназначенное для отопления, прачечных, эксплуатации дезинфекционных установок;
• утилизационные котлы, производящие пар при помощи отбора тепла у перегретых дымовых газов, образующихся в результате производства в металлургии и химической промышленности.

Паровой котел промышленного типа

В энергетике используются самые мощные устройства, вырабатывающие до 5000 т пара в час при давлении около 280 кгс/см2. Пар получают перегретым до температуры 500 С , после чего он поступает в турбинные агрегаты, где происходит превращение тепловой энергии в механическую.

Паровые котлы для отопительных систем производят пар низкого давления, чаще всего в насыщенном состоянии. Отопление такое типа целесообразно использовать в очень холодных климатических зонах, для предупреждения замерзания теплосистемы, в частности, ее оборотного цикла.

В некоторых учреждениях выгодно эксплуатировать паровой котел, который обеспечивает отопление здания и служит для подачи пара в прачечные. Иногда паровые генераторы устанавливают там, где возможна утилизация высокотемпературных газов, данное решение позволяет экономить существенные суммы в отопительный период.

Паровые котлы и принцип работы имеют значительные отличия от водогрейных систем. Работа парообразующих агрегатов основана на нагреве воды и последующего ее превращения в пар. Нагрев ведется при помощи выделения тепла от сжигания горючих материалов, чаще всего используется природный газ или уголь. Выдача пара котлом всегда происходит под избыточным давлением и в зависимости от назначения его величина колеблется в широких пределах и может меняться от1 кгс/см2 до нескольких сотен кгс/см2.

Схема работы парового котла

Эксплуатация подобных устройств связана с некоторой опасность, так как пар является сжимаемой средой и в котлах определенного типа он находится в больших объемах в сжатом состоянии, в связи с этим надежность оборудования регламентируется специальными ГОСТами. Главный фактор надежности обусловлен отсутствием разгерметизации и высвобождением большой массы разогретого пара в близлежащее пространство.

Для чего нужна водоподготовка котлов

Пример системы водоподготовки для котельной

Котлы – дорогостоящее оборудование, за которым нужен правильный уход. Главный враг котельной – жесткая вода. Во время закипания ионы солей жесткости образуют нерастворенную форму и оседают накипью на нагревательных элементах и стенках котла. Поэтому необходимо умягчить и обессолить воду.

Жесткая вода, высокое содержание солей в ней – это потенциальные причины серьезных поломок в котельной. Это не говоря о самых примитивных, но не менее опасных механических примесях – песке, камнях, взвесях, иле.

Сложность задачи очистки напрямую зависит от качества источника. Например, для исходной воды из скважины может потребоваться минимальный набор фильтров – механический фильтр, аэрация Гидрос-AR с последующим обезжелезиванием на Гидрос-D, умягчение с помощью ионного обмена Гидрос-S или обратный осмос Гидрос-RO.

Водоподготовка для паровых и водогрейных котлов

Оборудование водоподготовки для паровых и водогрейных котлов отличается, поскольку они имеют разные требования к качеству воды.

• Паровой котел. Основной показатель жесткости воды – 0,02 мг-экв/л. Для водоподготовки необходимо устанавливать фильтры грубой очистки, установку обратного осмоса, предподготовку для установки обратного осмоса, систему умягчения после установки обратного осмоса, деаэратор и комплекс дозирования щелочи и фосфатов.
• Водогрейный котел. Основной показатель жесткости воды – 0,1 мг-экв/л. Для водоподготовки достаточно одноступенчатого натрий катионирования.

Бывают случаи, когда водоподготовка производительностью 2 м3/час для парового котла выходит дороже, занимает большую площадь и требует более квалифицированного обслуживающего персонала, чем водоподготовка на 10 м3/ч для водогрейного котла.
