Подключение сушильной машины

Выбираем розетку и провод для подключения стиральной машинки

Для первоначального подключения стиральной машинки в первую очередь следует приобрести все необходимое электроустановочное оборудование. От этого зависит надежность и долговечность работы схемы. Поэтому данным аспектом нельзя пренебрегать.

Выбор розетки для стиральной машинки

Прежде всего остановимся на выборе розетке. Ведь неправильный выбор розетки приводит к ее выгоранию, плохому контакту и вероятному повреждению стиральной машинки. Здесь нас в первую очередь интересует тип розетки и ее номинальный ток.

На фото представлена розетка со встроенным автоматом УЗО

Итак:

• В первую очередь остановимся на номинальном токе розеток. Он должен соответствовать номинальным параметрам стиральной машинки. Узнать оные вам поможет инструкция по эксплуатации или паспорт машинки.
• Может случится так, что в паспорте не будет указан номинальный ток. Но уж мощность машинки точно будет указана. В этом случае используем формулу . В этой формуле I – искомый номинальный ток, P – номинальная мощность стиральной машинки, U – номинальное напряжение питающей сети для нас равное 220В. Конечно это не полная формула, но в нашем случае этого вполне достаточно.
• Современные стиральные машины и розетка под них обычно не особенно требовательные. Ведь для машинки мощностью до 1,3кВт вполне достаточно обычной 6А розетки. Но есть стиральные машины с номинальной мощностью до 3кВт. Для такого оборудования уже нужно выбирать розетки в 16А.
• Вообще номинальный ток розеток может быть 6, 10, 16, 25 и 32А. Последний тип представлен достаточно редко и в основном для трехфазных розеток. Исходя из нашего номинального тока выбираем ближайшее большее значение.
• Теперь что касается типа розетки. Прежде всего они должны иметь защитное заземление, которое должно обеспечивать опережающее замыкание заземляющих контактов.
• Еще одним аспектом который обязательно следует учесть это класс пыле и влагозащищенности розетки. Согласно п.7.1.47 ПУЭ (Правила устройства электроустановок) ванная комната относится к помещению зоны три. В данных помещениях все розетки должны быть с уровнем влагозащиты не ниже 5. Поэтому розетка и стиральные машинки должны быть IP45 или выше.

Выбор провода для стиральной машинки

Правильный выбор сечения провода для подключения стиральной машины так же имеет определяющее значение для долговечности работы схемы. Ведь в случае установки провода меньшего сечения он в лучшем случае просто перегорит, а в худшем еще и приведет к возникновению пожара.

Итак:

Выбор провода осуществляется так же исходя из номинального тока стиральной машинки и это вполне возможно выполнить своими руками. Делается это по табл. 1.3.4 или 1.3.5 ПУЭ в зависимости от материала провода.

Выбор сечения провода для подключения стиральной машины

• В нашем случае это будет трехжильный провод, проложенный скрытым способом. Ведь согласно 12.22 ВСН 59 – 88 проводка в ванных комнатах должна выполняться именно скрытым способом без использования металлических труб или коробов.
• Но какие бы значения сечения провода у вас не получились, согласно табл. 7.1.1 ПУЭ оно в любом случае не может быть меньше 1,5 мм2 медного провода. То есть если при выборе у вас получилось сечение допустим в 1 мм2, то вы все равно должны установить проводник 1,5 мм2.

Как установить сушильную машину

Установить агрегат для просушивая белья возможно несколькими основными способами:

• сверху на стиральную машину;
• в предварительно сделанной гипсокартонной нише;
• в одной горизонтальной плоскости со стиралкой;
• в ванной комнате (на кухне), под раковиной или столешницей;
• на балконе.

Рассмотрим более подробно каждый из способов.

Установка «над»

Монтаж сушилки над стиральной машинкой в жилых помещениях позволит сэкономить драгоценное пространство, сделать процесс стирки и сушки максимально комфортным. Установить технику можно в любой комнате или подсобном помещении.

Выбрали для себя именно этот вариант? Здесь возможны 2 способа крепления:

• С помощью крепежных элементов, идущих в комплекте с сушкой.
• С помощью дополнительных реек, монтируемых на стену над стиралкой (используется крайне редко).

Следуйте приведенной инструкции, чтобы закрепить агрегат максимально надежно.

1. Выставьте по уровню стиралку, над которой будет стоять новая техника (в идеале она должна размещаться на ровной поверхности — бетонном или кафельном полу).
2. Установите подставку для верхнего агрегата поверх стиральной машины.
3. Положите между крышкой нижнего устройства и подставкой резиновые уплотнители для уменьшения вибрации.
4. Закрепите подставку болтами.
5. Установите агрегат на подставку так, чтобы ножки прибора попали четко в имеющиеся пазы.
6. Заклейте внешние выемки на креплении заглушками.

Моменты, на которые стоит обратить внимание при вертикальном размещении:

• Не используйте крепления, в качестве которых вы сомневаетесь.
• Предварительно рассчитайте нагрузку, которая придется на стену.
• Никогда не включайте сразу 2 агрегата одновременно (даже если уверены в качестве креплений и надежности проводки).
• Помните: во время работы сушильная машина сильно вибрирует, поэтому оставьте зазор от стены в пару-тройку сантиметров.
• По возможности покупайте бытовую технику одной и той же фирмы. В комплекте она будет выглядеть максимально гармонично, отлично впишется в любой интерьер, а крепления подойдут идеально.
• Нет возможности купить агрегаты одного производителя? Выбирайте устройства одинаковые по размеру (габаритные размеры нижней техники ни при каких условиях не должны быть меньше, чем габариты сушильной).
• Никогда не размещайте сушку для белья под стиралкой, так как последняя всегда имеет гораздо больший вес и намного больше вибрирует в процессе стирки.

Установка рядом

С последовательностью действий при установке сушильного автомата над стиральной машиной в колонну разобрались. Очень простым в исполнении вариантом является монтаж техники рядом. Вам придется освободить больше свободного места. Такой способ размещения подойдет для квартир и частных домов с большими комнатами и подсобными помещениями.

Установка выполняется проще простого: агрегат ставится в нужном месте, после чего его ножки выкручиваются на нужную высоту по уровню.

Размещение в нише

В процессе ремонта квартиры можно предусмотреть под сушилку специальную нишу. Чтобы ее сделать, придется купить гипсокартон, металлические уголки, шпатлевку, отделочные материалы, крепежные элементы и пригласить специалиста, который выполнит необходимые работы.

Данный способ монтажа более трудоемкий и затратный, но и практичный. Впоследствии вы получите привлекательный интерьер, в который будет гармонично вписана бытовая техника.

Размещение в ванной

Чаще всего речь идет об установке под столешницей или раковиной. Такой вариант не подойдет для маленьких по площади помещений. Вместе с тем выполнить монтажные работы будет довольно просто и так же просто подключить технику к канализации или вентиляции.

Специалисты советуют размещать устройства для стирки и сушки белья только в хорошо проветриваемых комнатах, во избежание скопления влаги и быстрого выхода ее из строя.

Вы уже поняли, что разместить в доме сушильную технику возможно разными способами. В процессе выбора оптимального места ориентируйтесь на характеристики купленного аппарата, размеры и особенности помещений, расположение коммуникаций.

Наиболее важное правило — установка должна быть безопасной. Сомневаетесь в своих способностях? Доверьте монтаж профессионалу, который знает все тонкости этого дела

Какие габариты могут быть у сушильной машинки

Перед приобретением конкретной модели нужно выбрать место, в котором она будет установлена. Это поможет определить допустимые размеры устройства. Современный ассортимент техники позволяет подобрать сушильное устройство практически для любого случая.

Покупку сушилки нужно совершать после того, как будет выбрано место для нее

Стандартная высота моделей с горизонтальной загрузкой варьируется от 85 до 90 см. В свою очередь, ширина подобных устройств составляет 55-60 см. Еще одним важным геометрическим показателем является глубина. Она, как правило, аналогична ширине агрегата.

При желании можно приобрести более компактное устройство. На современном рынке встречаются модели, высота которых не превышает 70 см (при ширине 50 и глубине 45 см). Узкие сушильные машины для белья пользуются популярностью, так как занимают минимум свободного пространства. Такие устройства имеют меньший объем загрузки.

Средний показатель объема барабана равен 100 л. Этого вполне достаточно для того, чтобы сушить до 6 кг влажного белья за один цикл. Вместительность малогабаритных агрегатов в 2 раза меньше. Необходимо отметить, что все сушилки подразделяются:

Стандартная высота сушилок с вертикальной загрузкой составляет 80-90 см

• на отдельно стоящие;
• встраиваемые.

В первом случае агрегат имеет самостоятельный корпус и может располагаться в любом удобном месте. Такое устройство часто устанавливают рядом со стиральным агрегатом. Распространенным вариантом является способ установки сушильной машины на стиральную машину. Особенно это удобно в том случае, когда сушилка имеет небольшие размеры. Встраиваемые модели интегрируются в гарнитур и не имеют собственного корпуса.

Устройства с вертикальным типом загрузки менее распространены на рынке бытовой техники. Эти модели отличаются некоторыми минусами, связанными с неудобством их эксплуатации. Например, устройства такого типа нельзя установить на стиралку, а также они вмещают в себя меньший объем белья.

Узкая сушильная машина для белья: преимущества и недостатки

Полноразмерные модели обладают хорошей вместительностью (до 8 кг). Однако их использование не всегда удобно в силу тех или иных причин. Чаще всего покупка компактного устройства обуславливается невозможностью установки полноразмерной модели.

Узкие модели сушилок с горизонтальной загрузкой имеют ширину 45-60 см

Узкие сушильные машины для белья 45 см рекомендуются для однокомнатных квартир. Объем загрузки такого агрегата, как правило, не превышает 6 кг белья. Ширина таких аппаратов чаще всего составляет стандартные 60 см. Однако встречаются модели, у которых данный показатель варьирует от 55 до 59,5 см.

Сушилки с вертикальной загрузкой имеют гораздо меньшую ширину, равную 40 см. Высота узких моделей, как и полноразмерных, составляет 85 см. Такие агрегаты подойдут для небольших семей из 3 человек.

Для экономии места можно купить встраиваемую сушильную машину. Такие агрегаты располагаются внутри кухонного гарнитура. Они подходят в том случае, если габариты помещения не позволяют выделить место для отдельно стоящего устройства.

Самые компактные варианты сушильных машин имеют вертикальную загрузку

Выбор места размещения и порядок установки

Существуют разные варианты установки сушилки, при выборе которых стоит исходить из личных предпочтений и свободного пространства в комнате. Допустимые схемы монтажа рассмотрим отдельно. При установке сушилки нужно иметь отвертку (прямую, крестообразную) и строительный уровень для выравнивания техники.

Вертикальное расположение

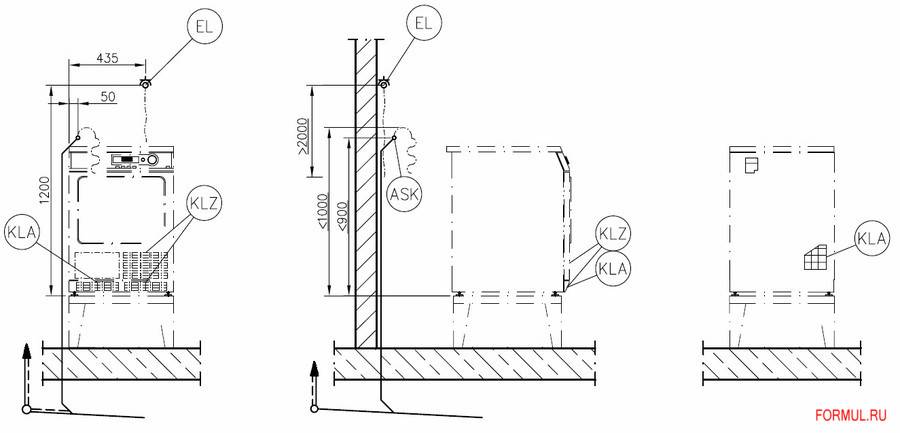

В этом случае сушилку можно установить двумя способами – над стиральной машиной или непосредственно на неё (в колонну). В квартирах с небольшой площадью, где каждый сантиметр на счету, это помогает сэкономить место. Однако в стиральной машине люк не должен находиться сверху, поскольку сушилка будет мешать забрасывать в неё грязное белье.

При вертикальном расположении сушилку ни в коем случае нельзя загромождать на стиральную машину. Обязательно надо использовать крепежи, идущие в комплекте с устройством.

Если при монтаже не использовать крепежи, два незакрепленных устройства быстро придут в негодность, а сушилка может легко упасть на пол из-за вибрации, возникающей при работе машин. Если она слишком сильная, рекомендуется дополнительно использовать резиновую прокладку или коврик.

При установке сушилки над стиральной машиной можно использовать также отдельную поставку, на которую непосредственно устанавливается и фиксируется сушилка.

После подготовки всех необходимых деталей нужно приступить к монтажным работам:

1. Позаботиться о ровности монтажной поверхности и продумать напольное покрытие, в качестве которого может выступать бетон или нескользящая кафельная плитка. Стиральную машину нужно выставлять по строительному уровню. Если поверхность четко горизонтальная, продолжить установку сушилки.
2. На стиральную машину прикрутить крепежные элементы с помощью отвертки. Если имеется подставка, установить её поверх агрегата и закрепить специальными болтами. В образовавшееся пространство между машинкой и подставкой проложить резиновый уплотнитель, который будет гасить вибрации.
3. Ножки на сушилке выкрутить, надеть на них колпачки и установить сушилку таким образом, чтобы они попали в заготовленные для них пазы. С внешней стороны выемки закрыть заглушками.
4. Выровнять устройство с помощью уровня. Для этого уложить его сначала на переднюю часть агрегата (края должны указывать в левую и правую сторону соответственно), затем – на заднюю, а в конце – на боковины. При необходимости отрегулировать высоту и уровень наклона.

Наилучшим вариантом является установка стиральной и сушильной машин одного бренда, поскольку их размеры идеально совпадают. Часто они выполнены и в одном дизайне. В случае если не удалось приобрести машины одной марки, нужно выбирать сушилку, которая максимально соответствует стиральной машине по глубине и ширине.

При расположении в колонну машины не должны работать одновременно. В целях безопасности их можно включать только поочередно.

Как установить агрегаты колонну, показывается в видео ниже:

Горизонтальное расположение

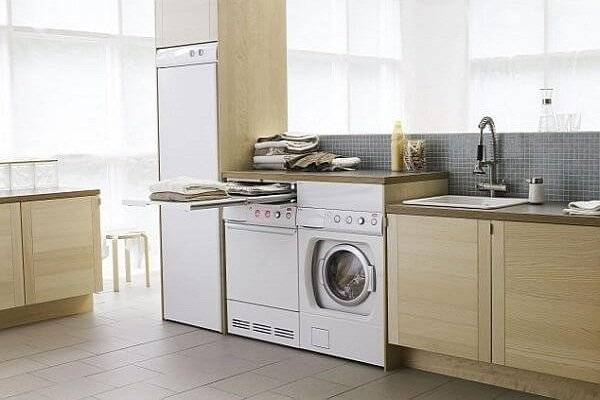

Сушильная и стиральная машины ставятся рядом. Это самый простой способ установки, но он требует больше места. Плюсами горизонтального расположения являются:

• максимальная устойчивость техники на полу;
• отсутствие отрицательного влияния друг на друга.

Этим способом технику расставляют в просторном доме или квартире, в которой есть большая ванная комната. В этом случае порядок действия очень прост:

1. Прежде чем установить машины, сделать подходящее напольное покрытие – бетонное или кафельное (положив нескользящую плитку).
2. Установить корпуса в нужном месте в одну линию и выкрутить ножки на необходимую длину.
3. Провести выравнивание по уровню.

Другие варианты

Существует ещё несколько не столь популярных, но всё же возможных вариантов:

• Встроить технику под столешницу или раковину. Этот вариант подходит больше для конденсационного типа сушильной машины из-за близкого расположения канализации. Применяется в случае малогабаритного корпуса, который можно гармонично замаскировать.
• Установить в шкаф. Возможен при планировке расположения техники на стадии ремонта, так как придется первоначально сделать шкаф из гипсокартонных плит. В него и будут вертикально устанавливаться стиральная и сушильная машины.

Присоединение приборов к коммуникациям

Перед началом работ следует убедиться в доступности всех коммуникаций для обоих устройств, это не только отдельное подключение к сети. Например, для конденсационных аппаратов может потребоваться свой вывод под канализационный слив. Вытяжная версия потребует доступа к вентиляционной шахте либо оборудование собственного канала с выводом в форточку. В целом при установке агрегатов потребуется предусмотреть соединение с вентиляцией, канализацией, электричеством и водопроводом.

Вентиляция

Присоединяться к вентиляционному каналу придется при выборе вытяжной модели. На первый взгляд, здесь нет ничего сложного. Предусмотренный в конструкции воздуховод соединяется гибкой гофрой с центральной вентиляцией и фиксируется штатными хомутами. Однако есть несколько нюансов, о которых следует помнить:

• желательно выбирать вариант с минимальным числом изгибов, что облегчит выход воздуха и конденсата;
• не рекомендуется допускать изгибы под прямым или острым углом, предпочтительным вариантом считается пологий сгиб, который не создает препятствий для выхода воздушных потоков;
• в помещениях с повышенной температурой, где образование конденсата более интенсивно, лучше использовать прямой вариант, в котором не скапливается конденсат.

В случаях, когда центральная вентиляционная шахта отсутствует или не позволяет правильно подсоединить агрегат, выходом может стать создание самостоятельного воздуховода. В квартире его чаще всего выводят через форточку, в частном доме больше простора для выбора функционального варианта.

Канализация

Если предполагается монтаж сушильного агрегата конденсационного типа, к канализации можно подключать оба устройства. Это избавит от необходимости периодического слива конденсата из штатного лотка сушилки. Есть три варианта решения этой проблемы:

1. Вывод слива напрямую в канализационную трубу, это самый сложный способ, он потребует оборудования специального отверстия, что не всегда можно сделать самостоятельно.
2. Менее затратный, подключение к сифону, скорее всего, придется покупать совмещенный сифон с двумя и более патрубками.
3. Самый простой способ, временно закрепить сливные трубки на ближайшей раковине, однако из-за вибрации устройств такой вариант чреват подтоплением помещения в случае срыва шлангов.

Оптимальный вариант выбирается исходя из планировки помещения, места, выбранного для монтажа, и конструктивных особенностей оборудования.

Электричество

Включение приборов в электрическую сеть может осуществляться через штатную розетку. Единственное требование, которое следует соблюдать, обязательное наличие заземления. Если такая возможность отсутствует, нужен монтаж отдельной линии. Для нее потребуется:

• трехжильный, медный провод с диаметром 2,5 мм²;
• специальная розетка с высоким уровнем влагозащиты;
• автоматический выключатель и УЗО на 16А, которые монтируются в щиток.

Для парной установки приборов подойдет двойная розетка, посаженная на одну линию. Вообще такой вариант не рекомендуется, поскольку возможна перегрузка. Но приборы запрещено запускать одновременно, чтобы избежать чрезмерного усиления вибрации. Это значит, что они будут запускаться последовательно, и вероятность перегрузки невелика.

Установка сушильной машины колонной на стиральной машине вполне осуществима собственными силами. Но для этого нужен определенный опыт и известный минимум инструмента. Если нет ни первого, ни второго, лучше задуматься о приглашении специалиста. Несмотря на расходы, его работа окупится надежностью и безопасностью конструкции.

Как подключить сушильную машину для белья

Подключение сушилки требует подсоединения к электросети, а также к вентиляции или канализации. Во всех случаях выполнить монтаж достаточно просто.

Как подключить сушильную машину к канализации

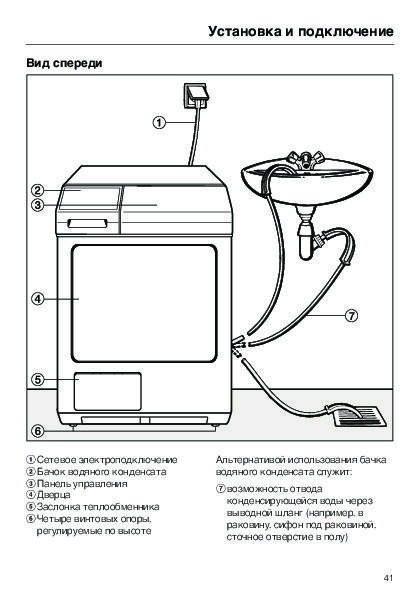

Схема подключения слива сушильной машины к канализационной системе выглядит так:

• внешний шланг прикрепляют к задней панели агрегата;
• проверяют качество крепления, трубка не должна перекручиваться или образовывать петли;
• при необходимости шланг укорачивают ножом или удлиняют при помощи еще одного отрезка;
• конец сливной трубки выводят в канализационную систему — подсоединяют к специальному патрубку под раковиной или просто свешивают в ванну или мойку.

В целом алгоритм подключения воды к сушильной машине ничем не отличается от процесса установки стиралки. Перед первым запуском агрегата в работу нужно убедиться, что все крепления выполнены надежно, и нигде не произойдет утечки.

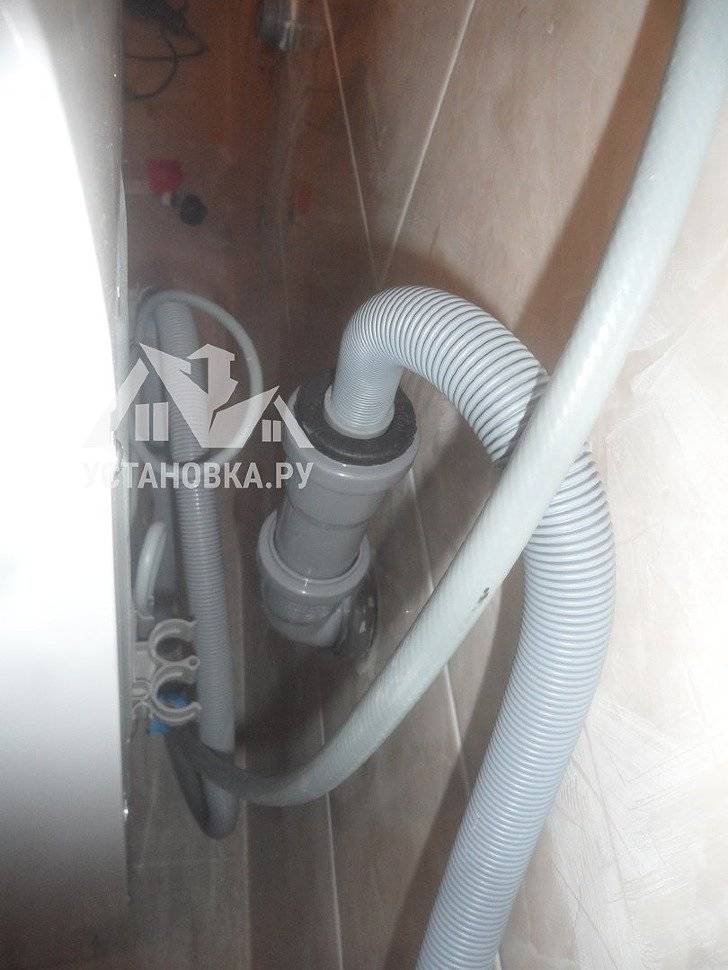

Для подключения к канализации нужен сифон с двойным патрубком и насадка на шланге сушилки

Как подключается сушильная машина к вентиляции

На корпусе сушильных машин вытяжного типа предусмотрено специальное отверстие, к которому крепится мягкая отводящая труба. Фиксируют ее посредством хомута из пластика, обычно поставляемого в комплекте. Выходное отверстие гофрированной трубы необходимо направить в форточку, в проем в стене или напрямую в вентиляцию.

Выводить вытяжной шланг нужно с минимальным количеством изгибов и поворотов
Внимание! В теплом помещении вытяжку не рекомендуется заводить к потолку, поскольку в ней будет скапливаться конденсат, препятствующий свободному проходу воздуха.

Подключение сушильной машины для белья к электросети

Любая сушильная машина вне зависимости от модели питается от электросети. Чаще всего подключение выполняют через обычную бытовую розетку, поскольку мощность домашних агрегатов редко превышает 2500 Вт.

Подключать сушилку можно только в розетку с заземлением

Необходимо предусмотреть автоматический предохранитель в распределительном щитке. Обычно устанавливают защиту УЗО 16 А и такой же выключатель. При внезапных бросках электричества и перегрузках дорогой агрегат не перегорит и не выйдет из строя.

Категорически не рекомендуется выполнять подключение сушильной машинки и стиралки к двойной розетке. Даже если электросеть в доме новая, одновременная работа бытовых приборов может привести к перегрузке и короткому замыканию.

Технология подключения сушильной машины

Эту работу можно выполнить самостоятельно, но только если вы имеете опыт проведения таких операций.

Профессиональный мастер выполнит эту работу быстро и качественно с определенной гарантией. Чтобы в дальнейшем машина не вышла из строя, мастер посоветует, как лучше эксплуатировать машину, какие операции могут привести к поломке.

Конечно, вызов мастера гарантирует хорошую работу, но потребует дополнительных денежных расходов. Установка своими руками возможна, если вы знакомы со строительными и сантехническими работами. Для подключения сушилки к канализации используют специальный водоотвод. Для подачи электропитания рядом с аппаратом монтируют розетку (можно воспользоваться переноской).

Нужно ли подсоединять к канализации

При разработке сушильных агрегатов, инженеры и технологи решили создать машины, имеющие возможность такого подключения. Однако каждый хозяин решает сам, делать ли ему подобное подключение, или обойтись без него. Если подсоединение к канализации отсутствует, придется постоянно следить за уровнем емкости с водой (если она имеется). Слив жидкости проводится вручную.

Подключение канализации к сушилке делается для более комфортного ее использования. Теперь не нужно будет думать о влаге, присутствующей в мокром белье, она вся удалится через канализацию. Безусловно, если существует возможность подсоединения канализации, обязательно ею воспользуйтесь.

Бытовая техника Сушильная машина

Распространенные ошибки при монтаже сушилки

Наличие погрешностей при установке изделия может привести к деформации ее деталей. Правильно подготовить изделие к работе поможет недопущение возможных ошибок, которые встречаются при ее монтаже:

1. Не совсем тщательное измерение необходимых параметров. Неправильные замеры приведут с слишком сильному или, наоборот, слабому натяжению стержней.
2. Несоблюдение диаметра отверстия и крепежных элементов. Детали должны быть точно такого же диаметра как и бур, при монтаже изделия они должны полностью прилегать к стенке отверстия, иначе правильно повесить потолочную сушилку не получится.
3. Применение дюбель-гвоздей. Данные элементы крепления ненадежны, конструкция может обрушиться после первого использования.
