Схема подключения асинхронного двигателя с пусковой обмоткой: последовательность сборки
Например, мы определили, что из статора выходят четыре или три провода. Вызваниваем между ними активное сопротивление омметром и определяем пусковую и рабочую обмотку.
Допустим, что у четырех проводов между собой вызваниваются две пары с сопротивлением 6 и 12 Ом. Скрутим произвольно по одному проводу от каждой обмотки, обозначим это место, как «общий провод» и получим между тремя выводами замер 6, 12, 18 Ом.
Точками на этой схеме я обозначил начала обмоток
Пока на этот вопрос не обращайте внимание. Но, к нему потребуется вернуться дальше, когда возникнет необходимость выполнять реверс
Цепочка между общим выводом и меньшим сопротивлением 6Ω будет главной, а большим 12Ω — вспомогательной, пусковой обмоткой. Последовательное их соединение покажет суммарный результат 18 Ом.
Помечаем эти 3 конца уже понятной нам маркировкой:
- О — общий;
- П — пусковой;
- Р — рабочий.
Дальше нам понадобиться кнопка ПНВС, специально созданная для запуска однофазных асинхронных двигателей. Ее электрическая схема представлена тремя замыкающими контактами.
Но, она имеет важное отличие от кнопки запуска трехфазных электродвигателей ПНВ: ее средний контакт выполнен с самовозвратом, а не фиксацией при нажатии
Это означает, что при нажатии кнопки все три контакта замыкаются и удерживаются в этом положении. Но, при отпускании руки два крайних контакта остаются замкнутыми, а средний возвращается под действием пружины в разомкнутое состояние.
Эту кнопку и клеммы вывода обмоток статора из электродвигателя соединяем трехжильным кабелем так, чтобы на средний контакт ПНВС выходил контакт пусковой обмотки. Выводы П и Р подключаем на ее крайние контакты и помечаем.
С обратной стороны кнопки между контактами пусковой и рабочей обмоток жестко монтируем перемычку. На нее и второй крайний контакт подключаем кабель питания бытовой сети 220 вольт с вилкой для установки в розетку.
При включении этой кнопки под напряжение все три контакта замкнутся, а рабочая и пусковая обмотка станут работать. Буквально через пару секунд двигатель закончит набирать обороты, выйдет на номинальный режим.
Тогда кнопку запуска отпускают:
- пусковая обмотка отключается самовозвратом среднего контакта;
- главная обмотка двигателя продолжает раскручивать ротор от сети 220 В.
Это самая доступная схема подключения асинхронного двигателя с пусковой обмоткой для домашнего мастера. Однако, она требует наличия кнопки ПНВС.
Если ее нет, а электродвигатель требуется срочно запустить, то ее допустимо заменить комбинацией из двухполюсного автоматического выключателя и обычной электрической кнопки соответствующей мощности с самовозвратом.
Придется включать их одновременно, а кнопку отпускать после раскрутки электродвигателя.
Все запуски электродвигателей и любого электрического оборудования всегда выполняйте с защитой этих цепей автоматическими выключателями. Они предотвратят развитие аварийных ситуаций при возникновении любых случайных ошибок.
С целью закрепления материала по этой теме рекомендую посмотреть видеоролик владельца Oleg pl. Он как раз показывает конструкцию встроенного центробежного регулятора, предназначенного для автоматического отключения вспомогательной обмотки.
Схема подключения асинхронного двигателя с конденсаторным запуском: 3 технологии
Статор с обмотками для запуска от конденсаторов имеет примерно такую же конструкцию, что и рассмотренная выше. Отличить по внешнему виду и простыми замерами мультиметром его сложно, хотя обмотки могут иметь равное сопротивление.
Ориентируйтесь по заводскому шильдику и таблице из книги Алиева. Такой электродвигатель можно попробовать подключить по схеме с кнопкой ПНВС, но он не станет раскручиваться.
Ему не хватит пускового момента от вспомогательной обмотки. Он будет гудеть, дергаться, но на режим вращения так и не выйдет. Здесь нужно собирать иную схему конденсаторного запуска.
2 конца разных обмоток подключают с общим выводом О. На него и второй конец рабочей обмотки подают через коммутационный аппарат АВ напряжение бытовой сети 220 вольт.
Конденсатор подключают к выводам пусковой и рабочей обмоток.
В качестве коммутационного аппарата можно использовать сдвоенный автоматический выключатель, рубильник, кнопки типа ПНВ или ПНВС.
Здесь получается, что:
- главная обмотка работает напрямую от 220 В;
- вспомогательная — только через емкость конденсатора.
Эта схема используется для легкого запуска конденсаторных электродвигателей, включаемых в работу без тяжелой нагрузки на привод, например, вентиляторы, наждаки.
Если же в момент запуска необходимо одновременно раскручивать ременную передачу, шестеренчатый механизм редуктора или другой тяжелый привод, то в схему добавляют пусковой конденсатор, увеличивающий пусковой момент.
Принцип работы такой схемы удобно приводить с помощью все той же кнопки ПНВС.
Ее контакт с самовозвратом подключается на вспомогательную обмотку через дополнительный пусковой конденсатор Сп. Второй конец его обкладки соединяется с выводом П и рабочей емкостью Ср.
Дополнительный конденсатор в момент запуска электродвигателя с тяжелым приводом помогает ему быстро выйти на номинальные обороты вращения, а затем просто отключается, чтобы не создавать перегрев статора.
Эта схема таит в себе одну опасность, связанную с длительным хранением емкостного заряда пусковым конденсатором после снятия питания 220 при отключении электродвигателя.
При неаккуратном обращении или потере внимательности работником ток разряда может пройти через тело человека. Поэтому заряженную емкость требуется разряжать.
В рассматриваемой схеме после снятия напряжения и выдергивания вилки со шнуром питания из розетки это можно делать кратковременным включением кнопки ПНВС. Тогда емкость Сп станет разряжаться через пусковую обмотку двигателя.
Однако не все люди так поступают по разным причинам. Поэтому рекомендуется в цепочку пуска монтировать два дополнительных резистора.
Сопротивление Rр выбирается номиналом около 300÷500 Ом нескольких ватт. Его задача — после снятия напряжения питания осуществить разряд вспомогательной емкости Сп.
Резистор Rо низкоомный и мощный выполняет роль токоограничивающего сопротивления.
Добавление резисторов в схему пуска электродвигателя повышает безопасность его эксплуатации, автоматически ограничивает протекание емкостного тока разряда заряженного конденсатора через тело человека.
Где взять номиналы главного и вспомогательного конденсаторов?
Дело в том, что величину пусковой и рабочей емкости для конденсаторного запуска однофазного АД завод определяет индивидуально для каждой модели и указывает это значение в паспорте.
Отдельных формул для расчета, как это делается для конденсаторного запуска трехфазного двигателя в однофазную сеть по схемам звезды или треугольника просто нет.
Вам потребуется искать заводские рекомендации или экспериментировать в процессе наладки с разными емкостями, выбирая наиболее оптимальный вариант.
Владелец видеоролика “I V Мне интересно” показывает способы оптимальной настройки параметров схемы запуска конденсаторных двигателей.
Плата регулировки оборотов двигателя от стиральной машины
Часто случается так, что стиральные машины выходят из строя. Происходит это по множеству причин, но сейчас не об этом. В большинстве случаев, стиралки идут в утиль вместе со всеми узлами и деталями. Однако, не стоит торопиться.
Если барабан, корпус и другие мелкие детали практически никуда не приспособить, то двигатель можно установить много куда:
1.Самодельные точильные станки (карбороны);
2.Деревообрабатывающее оборудование;
3.Самодельные граверы;
4.И т.д., и т.п.
Практически весь электроинструмент строится на базе универсальных коллекторных двигателей, которые и устанавливаются в стиралки.
Правда, есть одна очень важная деталь – подключить двигатель стиральной машины напрямую к целевому прибору можно, но возникнет ряд проблем.
Проблемы использования двигателей стиралок
- Во-первых, он слишком оборотистый (не везде нужны 3000 оборотов в минуту).
- Во-вторых, даже если дать максимум, то значительно возрастут вибрации, а это дополнительные проблемы со станиной и т.п.
- В-третьих, зачастую плавное регулирование оборотов оказывается весьма полезным в работе конечного агрегата.
- В-четвертых, двигатели стиралок оснащаются таходатчиками (это элементы, конструктивно совмещенные с двигателем, они необходимы для контроля оборотов вала, скорость вращения пропорционально влияет на выходное напряжение таходатчика), что значительно усложняет процесс подключения и проектирования схемы управления.
Рис. 1. Таходатчик
Встроенную плату из стиральной машины использовать с большой вероятностью не получится, поэтому логичным является вывод о необходимости покупки готовой платы.
Однако, после изучения стоимости готовых решений оказывается, что проще приобрести весь готовый прибор, чем «изобретать свой велосипед».
Поэтому многие выбирают самостоятельную сборку такой платы.
Регулировка оборотов двигателя стиральной машины своими руками
Простая регулировка напряжения на обмотках двигателя тоже сможет управлять оборотами, правда такой подход нежизнеспособен в реальных условиях, так как под нагрузкой на малых оборотах двигатель будет показывать малую мощность, а значит, его крутящий момент будет очень маленьким.
Правильный выход из данной ситуации – использование специальных контроллеров, которые будут управлять валом на основе данных с таходатчика.
Один из наиболее популярных подходов – схема на базе TDA1085 (этот микроконтроллер используется многими производителями бытовой техники для управления электродвигателями, в качестве аналога можно рассмотреть российскую микросхему КС1027ХА4).
Сама схема выглядит следующим образом.
Рис. 2. Микросхема КС1027ХА4
Вариант печатной платы представлен ниже (вы можете спроектировать свой вариант).
Рис. 3. Вариант печатной платы
За регулировку оборотов будет отвечать резистор R17.
Изменить диапазон частот вращения путем экспериментального подбора значения конденсатора C14.
Сам двигатель подключается к сети не напрямую, а через трансформатор мощностью более 200 Вт и выходным напряжением около 60 В (±10 В).
Если вам нужно прямое питание от сети 220 В, то можно рассмотреть применение следующей схемы.
Рис. 4. Схема для сети 220 В
Она построена на базе все той же TDA1085.
Схема регулирования оборотов коллекторных двигателей без микросхем
От 600 оборотов в минуту.
Рис. 5. Схема регулирования оборотов коллекторных двигателей без микросхем от 600 оборотов в минуту
Данная схема наиболее безопасна для пользователей, так как потенциометр отвязан от сети переменного тока.
Семистор необходимо смонтировать на теплоотводе.
Вариация исходной схемы с регулировкой от 200 оборотов в минуту.
Рис. 6. Схема регулирования оборотов коллекторных двигателей без микросхем от 200 оборотов в минуту
К ее недостаткам следует отнести то, что потенциометр подключается к сети переменного тока, а значит, есть риск поражения током. Используйте модели с пластиковыми ручками регулировки!
Всегда сохраняется риск «разноса» двигателя, когда регулятор выходит из строя и вал начинает вращаться с максимальной скоростью. Поэтому предусмотрите быстрое аварийное отключение агрегата и укрепите каркас, в котором будет устанавливаться движок. На всякий случай.
С чего обязательно следует начинать подключение двигателя: 2 важных момента, проверенные временем
Перед первым включением любого электродвигателя необходимо уточнить его устройство: конструкцию статора и ротора, состояние подшипников.
На собственном и чужом опыте могу заверить, что проще раскрутить несколько гаек, осмотреть внутреннюю конструкцию, выявить дефекты на начальном этапе и устранить их, чем после запуска в непродолжительную работу заниматься сложным ремонтом, который можно было предотвратить.
Важное предупреждение
Начинающие электрики довольно часто сами создают неисправности двигателя, нарушая технологию его разборки, работая обычным молотком: разбивают грани вала.
Для сохранения структуры деталей без их повреждения необходимо использовать специальный съемник подшипников электродвигателя.
В самом крайнем случае, когда его нет, удары молотком наносят через толстые пластины из мягкого металла (медь, алюминий) или плотную сухую древесину (яблоня, груша, дуб).
Как состояние подшипников влияет на работу двигателя
Любой асинхронный электродвигатель (АД) имеет ротор с короткозамкнутыми обмотками. В них наводится ток, создающий магнитный поток, взаимодействующий с вращающимся магнитным полем статора, которое и является его источником движения.
Ротор внутри корпуса крепится на подшипниках. Их состояние сильно влияет на качество вращения. Они призваны обеспечить легкое скольжение вала без люфтов и биений. Любые нарушения недопустимы.
Дело в том, что обмотку статора можно рассматривать как обыкновенный электромагнит. Если у ротора разбиты подшипники, то он под действием магнитного поля станет притягиваться, приближаясь к статорной обмотке.
Зазор между вращающейся и стационарной частями очень маленький. Поэтому касания или биения ротора могут задевать, царапать, деформировать статорные обмотки, безвозвратно повреждая их. Ремонт потребует полной перемотки статора, а это весьма сложная работа.
Мотор от стиральной машины-автомат, подключение
Сосед по подъезду выставил на лестничную площадку для дальнейшего выноса на мусорку стиральную машинку-автомат, как сказал ему специалист ремонтник, мотору пришел кирдык. Не один Самоделкин, ни когда в жизни, не пройдет мимо выкинутого агрегата не забрав его на запчасти или хотя бы не заглянув внутрь на содержимое. Тем же болен и я, решил избавить соседа от тяжелой физической работы, выноса агрегата на мусорку и забрал ее на запчасти к себе в деревню. На фото: Один из самых полезных элементов внутренностей стиральной машины.
Все было разобрано на полезные прибамбасы и пришло время проверить состояние мотора.
Пункт 1.
Проверка мотора.
Для проверки мотора и модернизации Диммера освещения, нам потребуются инструменты. *Прибор (тестер) *Бокорезы электрика *Диммер *Паяльник
Внутри оказался вот такой коллекторный универсальный мотор MCA 52\64 -148\KT11 390Вт. 13000 Об\мин.
На снимке видим семи контактный большой разъем, слева выходят все одноцветные синее провода (чтобы обывателю было сложнее разобраться) и один желто-зеленый (заземление), справа расположены провода заходящие непосредственно в мотор, если смотреть начиная сверху, то два красных (на датчик хода), синий на щетку 1, фиолетовый на другую щетку 2, черный (средняя точка обмоток мотора), оранжевые (две обмотки статора).
Зачистим все выходящие синие провода для прозвонки их прибором.
Разъединим разъем и вызвоним тестером какой из синих проводов на какой провод мотора приходит, чтобы не забыть, надо записать, зарисовать.
Для простого запуска мотора нам необходимы только два оранжевых, синий и фиолетовый провод, остальные можно откусить или за изолировать на будущие самоделки.
По такой схеме надо подключить мотор.
Можно проверять работу мотора, все работает (как в большинстве случаев и бывает), только подшипники желательно заменить.
Вот так проводят диагностику специалисты-ремонтники, цена такого нового мотора 6000 рублей + работа по установке.
Пункт 2.
Реверс.
Этот тип мотора можно реверсировать, что и делает стиральная машинка во время стирки, для этого надо поменять присоединение щетки с одной обмотки на другую, только делать это после полной остановки и обесточивания мотора.
Схема. Реверс при помощи тумблера.
Сам тумблер.
Пункт 3.
Регулирование оборотов Диммером света.
Также можно регулировать обороты методом уменьшения — увеличения тока, например с помощью проволочного реостата необходимой мощности или с помощью симистора с ШИМ регулятором.
Как самый простой и доступный, это Диммер для освещения (фото ниже), только обязательно до первого подключения надо посмотреть на какой максимальный ток регулятор рассчитан, нам надо десятикратное перекрытие номинальной мощности мотора, потому, что пусковой ток у нашего мотора скачет от 8-10А и выше, даже без нагрузки.
Самый дешевый Диммер.
Если Диммер оказался как у меня на 3А, то его можно доработать, найдя необходимый симистор прямо на плате управления самой стиральной машинки, где все параметры как раз рассчитаны для этого мотора.
Для этого проследим путь от места подключения клеммы мотора к плате и по самым широким дорожкам, одна из которых обязательно подойдет на одну из ножек нужной нам детали (в моем случае, это симистор BTB16 с тремя ножками).
Отсоединяем крепление радиатора и выпаиваем деталь стараясь не перегреть.
Полученный симистор вместе с радиатором впаиваем в замен старой детали в регуляторе, теперь можно смело подключать нагрузку в 10 А и на момент пуска даже до 16А. Подключаем регулятор (Диммер) в разрыв одного провода питания мотора, включаем в сеть и поворачиваем ручку регулятора, мотор должен начать вращение, а скорость соответствовать положению ручки регулятора.
Если при включении в сеть, мотор в любом из положений регулятора стоит или постоянно работает не меняя обороты, значит деталь (симистор) оказалась пробитой (сгоревшей), при условии, что сам регулятор изначально был исправным.
Теперь надо сделать для Диммера новый корпус, старый стал мал для него. Но это уже другая история.
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Асинхронный или коллекторный: как отличить
Вообще, отличить тип двигателя можно по табличке — шильдику — на которой написаны его данные и тип. Но это только в том случае, если его не ремонтировали. Ведь под кожухом может быть что угодно. Так что если вы не уверены, лучше определить тип самостоятельно.
Так выглядит новый однофазный конденсаторный двигатель
Как устроены коллекторные движки
Отличить асинхронный и коллекторный двигатели можно по строению. У коллекторных обязательно есть щетки. Они расположены возле коллектора. Еще обязательный атрибут движка этого типа — наличие медного барабана, разделенного на секции.
Такие двигатели выпускаются только однофазные, они часто устанавливаются в бытовой технике, так как позволяют получить большое число оборотов на старте и после разгона. Также они удобны тем, что легко позволяют менять направление вращения — необходимо только поменять полярность. Несложно также организовать изменение скорости вращения — изменением амплитуды питающего напряжения или угла его отсечки. Потому и используются подобные двигатели в большей части бытовой и строительной техники.

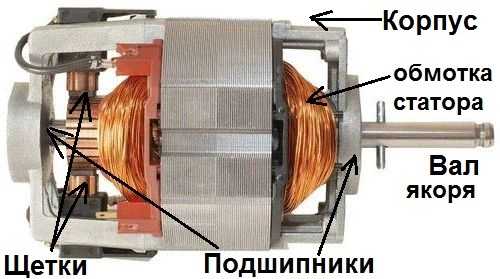

Строение коллекторного двигателя
Недостатки коллекторных двигателей — высокая шумность работы на больших оборотах. Вспомните дрель, болгарку, пылесос, стиральную машину и т.д.. Шум при их работе стоит приличный. На малых оборотах коллекторные двигатели не так шумят (стиральная машина), но не все инструменты работают в таком режиме.
Второй неприятный момент — наличие щеток и постоянного трения приводит к необходимости регулярного технического обслуживания. Если токосъемник не чистить, загрязнение графитом (от стирающихся щеток) может привести к тому, что соседние секции в барабане соединятся, мотор попросту перестанет работать.
Асинхронные
Асинхронный двигатель имеет статор и ротор, может быть одно и трёхфазным. В данной статье рассматриваем подключение однофазных двигателей, потому речь пойдет только о них.
Асинхронные двигатели отличаются невысоким уровнем шумов при работе, потому устанавливаются в технике, шум работы которой критичен. Это кондиционеры, сплит-системы, холодильники.
Строение асинхронного двигателя
Есть два типа однофазных асинхронных двигателей — бифилярные (с пусковой обмоткой) и конденсаторные. Вся разница состоит в том, что в бифилярных однофазных двигателях пусковая обмотка работает только до разгона мотора. После она выключается специальным устройством — центробежным выключателем или пускозащитным реле (в холодильниках). Это необходимо, так как после разгона она только снижает КПД.
В конденсаторных однофазных двигателях конденсаторная обмотка работает все время. Две обмотки — основная и вспомогательная — смещены относительно друг друга на 90°. Благодаря этому можно менять направление вращения. Конденсатор на таких двигателях обычно крепится к корпусу и по этому признаку его несложно опознать.
Более точно определить бифилярный или конденсаторный двигатель перед вами, можно при помощи измерений сопротивления обмоток. Если сопротивление вспомогательной обмотки больше в два раза (разница может быть еще более значительная), скорее всего, это бифилярный двигатель и эта вспомогательная обмотка пусковая, а значит, в схеме должен присутствовать выключатель или пусковое реле. В конденсаторных двигателях обе обмотки постоянно находятся в работе и подключение однофазного двигателя возможно через обычную кнопку, тумблер, автомат.
Инструкция по подключению
При использовании любого двигателя от стиральной машины, будь то деталь от агрегата Indesit или от старой доброй «Вятки», следует помнить о том, что для его запуска не понадобится пусковая обмотка и подобные устройства не запускаются через конденсатор.
Для начала ознакомьтесь со схемой подключения электродвигателя стиральной машины (распиновкой) на фото ниже. На ней отображены все соединения мотора, по которым будет легко сориентироваться даже неопытному мастеру.
На первый взгляд может показаться, что идущих от мотора проводов слишком много. Обычно электродвигатели от стиральных машин обозначают по количеству проводов, которые идут от детали. Наиболее часто встречаются моторы с 4 выводами, но также бывают элементы с 3 выводами, с 5 выводами, с 6 выводами и с 7 выводами. Как видно из вышеприведенного рисунка, не все соединения будут нужны в процессе подключения – только провода от ротора и статора. Чтобы было легче сориентироваться, предлагаем разобраться с проводами разных цветов, которые имеются на раздаточной коробке мотора:
- Белые провода (2 шт.) подсоединяются к тахогенератору (датчику Холла).
- Красный и коричневый идут на обмотку к ротору и статору.
- Зеленый и серый подключаются к графитовым щеткам.
В зависимости от модели стиральной машины провода могут быть окрашены в другие цвета, но принцип их подключения одинаковый. Чтобы найти соответствующие пары, прозвоните по очереди каждый элемент. Сопротивление проводов от тахогенератора составляет 60-70 Ом. Уберите их в сторону и соедините изолентой – данная пара не понадобится для подключения. Далее последовательно прозвоните оставшиеся провода.
В первую очередь нужно соединить щетку ротора с обмоткой статора, как показано на схеме выше. Для данной процедуры создаем перемычку (на рисунке она розового цвета) и изолируем ее с помощью изоленты. У нас остается свободными два провода: от второй графитовой щетки и от обмотки ротора. Их нужно подсоединить к сети напряжения.
Чтобы изменить направление вращения, необходимо просто перекинуть перемычку на другие контакты. В завершение не забудьте подсоединить к схеме кнопки включения и выключения, чтобы удобно было запускать прибор и отключать его.
Чтобы управлять скоростью вращения вала, можно отдельно приобрести и встроить плату регулировки оборотов электромотора
Коллекторные двигатели стиральных машин обеспечивают достаточно высокие обороты, которые не всегда уместны для домашних бытовых приборов. Чтобы установить регулятор скоростей, можно использовать реле интенсивности света, которое нужно будет впаять в микросхему устройства. Если вы не имеете навыков работы с электроникой, лучше доверить такую процедуру профессионалу.
Подключение электродвигателя – посильная задача для домашнего мастера. Чтобы результат вас не разочаровал, соблюдайте последовательность действий и меры безопасности.
Ротор коллекторного двигателя
Ротор коллекторного двигателя состоит из вала, на который насаживается сборный магнитопровод. С одной стороны, на вал крепится коллекторный узел, с другой, лопасти вентилятора. Для обеспечения лёгкого вращения и для фиксации в корпусе на вал с двух сторон надеваются подшипники. Для нормальной работы электродвигателя, необходимо чтобы ротор был отлично сбалансирован. Потому к изготовлению этой части подходят особенно скрупулёзно.
Подвижная (вращающаяся) часть
Роторная обмотка
Сердечник ротора собирается из металлических пластин, отштампованных из магнитного металла. Толщина пластин 0,35-0,5 мм, каждая из них залита слоем диэлектрического лака, для избавления от паразитных токов. Пластины по внешнему краю имеют пазы, в которые затем укладываются витки медной проволоки. Эти пластины насаживаются на вал и закрепляются на нём, собирается пакет требуемого размера. Эта система является магнитопроводом.
Так выглядит ротор коллекторного двигателя
В пазы магнитопровода укладывается витки медного обмоточного провода. Выходы обмоток выводятся на коллекторный узел, где и происходит их переключение.
Как устроен коллекторный узел и как он работает
Коллекторный узел стоит рассмотреть подробнее. Иначе понять, как вращается ротор, сложно. Коллектор имеет цилиндрическую форму и набран из медных пластин (иногда называют ламелями), которые изолированы друг от друга слюдяными или текстолитовыми прокладками. Нет электрического контакта и с осью вала, к которому он крепится.
Коллектор имеет вид цилиндра, который набран из медных пластин. Пластины сделаны в виде секторов, разделены диэлектрическими прокладками
Получается, коллектор собран из медных секторов и без обмотки электрически друг с другом не связанных. К каждой пластине коллектора крепится вывод одной рамки обмотки ротора. К плоскости двух противоположных рамок коллектора прижимается две щетки. Они плотно прилегают к поверхности медной пластины коллектора, что даёт хороший контакт. На эти щётки подаётся потенциал, который и передаётся в тот виток обмотки ротора, который подключён к этим пластинам.
К парным пластинам коллектора прижимаются графитовые щетки
Так как ротор с некоторой скоростью вращается, одна пара пластин сменяется другой. Таким образом, напряжение передаётся на все обмотки ротора. При этом возникающие друг за другом поля поддерживают вращение ротора, «проталкивая» его в нужном направлении.
