Подключение раковины к канализации: инструкция

Подключение раковины к канализации

Бутылочный и S-образный сифоны

После того как водопровод подключен, надо осуществить подключение раковины к канализации. Начинают эту работу с установки сифона.

При этом учитывают, что наличие специального отверстия для переливной защиты, свидетельствует о необходимости наличия у сифона дополнительной трубы для перелива воды. По форме сифоны изготавливают, как S-образной, так и бутылочной формы.

Совет от профессионала: Для кухонных моек рекомендуется использовать S-образный сифон, так как бутылочный подвержен быстрому засорению (такой сифон придется часто чистить).

Подключение мойки к канализации проводят таким образом:

1. В мойку вставляют выпуск сифона и закрепляют его.
2. К сифону прикручивают трубу (либо жесткую с углом, либо гофрированную).

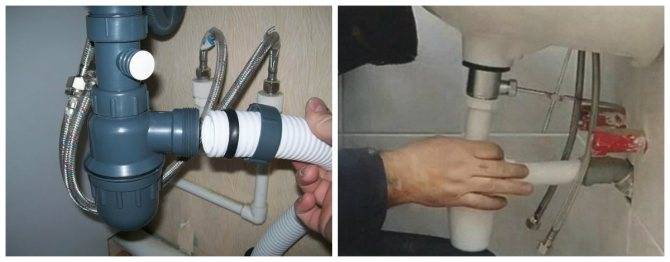

Подсоединение сифона к гофрированной трубе на кухне и к жесткой в ванной

1. Прикрученную трубу вставляют в канализационный выпуск. В том случае, если диаметр выпуска значительно превышает диаметр трубы, идущей от сифона, то необходимо использовать специальный переходник, который называют уплотнительной манжетой (изготавливается из резины), и хорошо скрепить трубы.
2. Далее необходимо провести проверку всех соединений на отсутствие протечек.

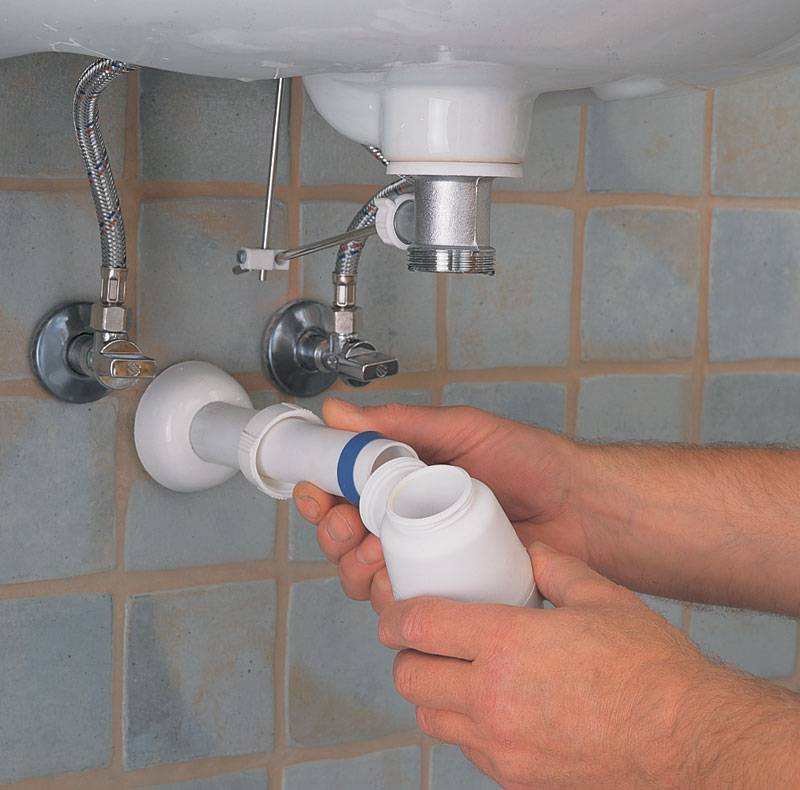

Монтаж сифона на примере пластиковой конструкции

• Зафиксируйте раковину и подведите к ней трубу канализации.
• В мойку установите сливную воронку с резиновым уплотнителем и затяните гайку для надежной фиксации.
• Нижнюю часть сифона подсоедините к сливному патрубку.
• Установите сливную трубку в таком положении, чтобы она не доставала до дна колбы 2-3 см.
• Наденьте на присоединительные трубы накидные гайки, клиновидные «сухари» (каждый из них вставляется в промежуток между трубкой и сифоном, затягивается гайками).

Учитывайте, что металлические модели устанавливаются по идентичной схеме, но в них «сухари» заменяют фланцевые соединения.

Подготовительный этап

Он, пожалуй, играет самую важную роль во всем процессе установки раковины, поэтому отнестись к нему нужно серьезно. Подготовительный этап условно можно разделить в три «шага»:

1. Определение высоты расположения раковины.
2. Нанесение разметки.
3. Монтаж креплений для раковины.

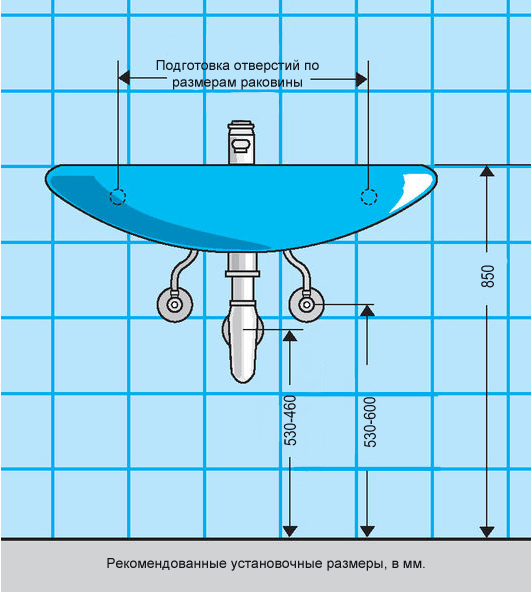

Для крепления раковины существуют стандарты – например, высота крепления составляет 85 см от пола. То есть, нужно отмерить с помощью рулетки расстояние от пола по стене до 85 см, провести в этом месте простым карандашом горизонтальную линию. Учтите, что это касается только тех видов раковин, которые не имеют тумб или подставок. А вот при наличии тумбы под раковину никаких измерений высоты делать не нужно – просто прислоните конструкцию к стене и отметьте ее уровень.

Разметка должна проводиться внимательно и аккуратно, потому что понадобятся точные замеры для отверстия крепежных элементов. Такие измерения и пометки на стене в местах будущего расположения крепежа раковины можно выполнить двумя способами. Первый самый простой – раковина просто прислоняется к стене в месте проведенной линии (там, где отмечена высота) и через отверстия в раковине карандашом помечаются места расположения крепежных элементов на стене. Второй способ будет посложнее, но зато не придется носить/передвигать раковину – воспользовавшись рулеткой, измеряется расстояние между верхней кромкой раковины и отверстием, а также расстояние между боковой кромкой раковины и отверстием под крепеж. Затем эти размеры переносятся на стену.

Обратите внимание: разметку лучше делать вдвоем, а вот если будет устанавливаться раковина с тумбой/подставкой, то справиться с задачей получится и у одного человека. Монтаж крепления – это последнее, что нужно сделать в рамках подготовительного этапа

Тут тоже все просто – точно по отмеченным местам просверливаются отверстия, в них крепятся дюбеля, а уже в дюбеля вкручивается нужный крепеж

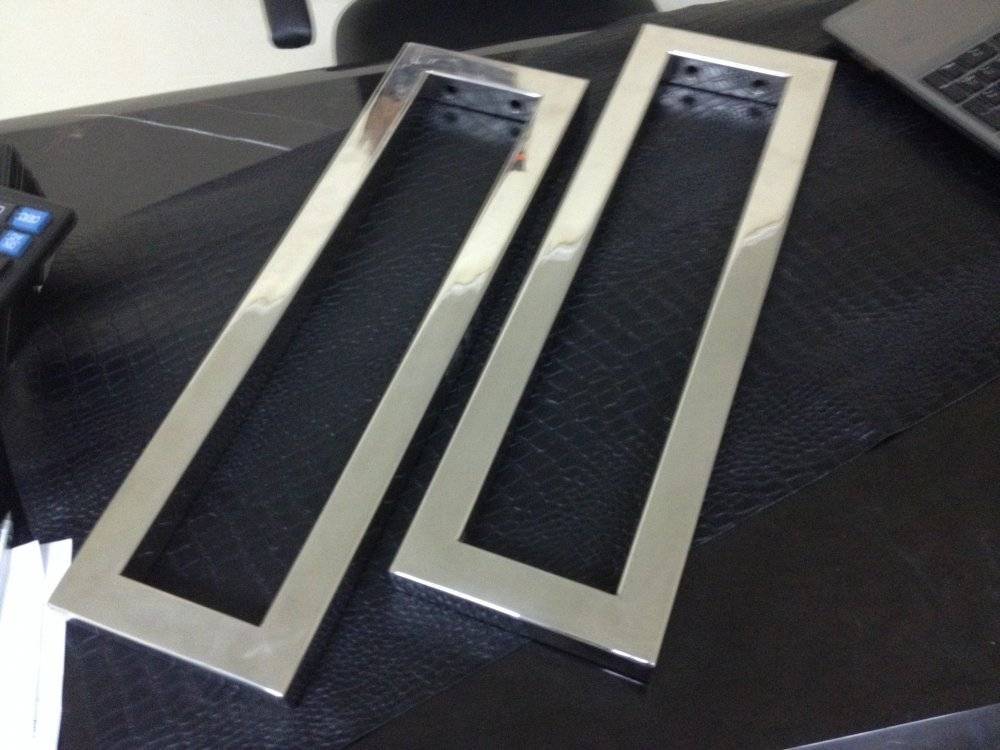

Монтаж крепления – это последнее, что нужно сделать в рамках подготовительного этапа. Тут тоже все просто – точно по отмеченным местам просверливаются отверстия, в них крепятся дюбеля, а уже в дюбеля вкручивается нужный крепеж.

Для подключения раковины нужно будет обязательно использовать  гайки, специальные пластиковые вкладыши и шпильки. Шпильки нужно вкручивать на такую глубину, чтобы во время установки раковины не возникло проблем – понадобится ведь еще установить крепежную гайку с пластиковой прокладкой. Поэтому специалисты рекомендуют выбирать правильно и толщину шпильки – она должна быть на 15 мм больше, чем толщина раковины.

Подключение к канализации

Сборка сифона

Для организации слива раковины необходимо осуществить подключение ее к канализации. Подключение к канализации начинается со сборки сифона. Сифон, а точнее водяной затвор, будет служить барьером для неприятных запахов. Если вы монтируете раковину на кухне, то используйте сифон S-образный. Если в ванной, то подойдет бутылочный. Хотя бутылочный имеет ряд недостатков, например, он быстрее засоряется.

Подсоединение мойки к канализации проходит в такой последовательности.

1. Вставляете выпуск сифона в мойку и закрепляете его.
2. К сифону под умывальником прикручиваете патрубок для отвода стоков.
3. Этот патрубок направляете в канализационный спуск. Некоторые сифоны в своей комплектации имеют патрубки меньшего диаметра. Поэтому потребуется использование резинового перехода с большего на меньший диаметр.
4. По завершении остается проверить всю систему на предмет течи.

Вот так и происходит подключение раковины. Все очень просто. Если есть смекалка, то вся работа будет выполнена за короткий промежуток времени. Также в дополнение вы можете просмотреть полезное видео, которое расскажет вам о последовательности процесса подключения раковины. Если у вас есть свой опыт в этой работе, то пишите нам об этом в своих комментариях к этой статье.

Установка смесителя

Схема крепления смесителя выглядит следующим образом:

• вкручиваются специальные крепежные шпильки;
• далее, производится монтаж шланга, с помощью которого осуществляется подвод водоснабжения. Их нужно затянуть используя ключ рожковый, усилия при их затягивании нужно прилагать умеренные;
• теперь проводятся шланги для подачи воды сквозь отверстия умывальника;
• далее, на шпильки для крепежа с обратной их стороны одеваются уплотнительные резинки, шайбу для прижима и наживляют гайку;
• последним пунктом является затягивание крепежных гаек.

Монтируем шпильки

Вкручиваем шланг

Фиксируем все гайки, шурупы

Подвод воды к смесителю

Начинаем подключение

Итак, решение прикупить механическую посудомойку окончательно сформировалось. Это означает, что настала пора позаботиться о снабжении ее электричеством, холодной водой и еще обеспечить бесперебойный слив грязной воды в сеть канализации.

Что ж, начнем с электрической части.

Монтаж своей розетки

Все производители настоятельно рекомендуют не пользоваться для подсоединения к электросети разного рода удлинителями, сетевыми фильтрами или тройниками. Все эти посредники между электросетью и аппаратом практически гарантированно не выдержат нагрузки, расплавятся и могут стать источником пожара.

Значит, первое, что нам необходимо для установки посудомоечной машины, так это приобрести отдельную влагозащищенную евророзетку с выходом на заземление.

Также необходимо дополнить подключение трёхжильным медным кабелем типа ВВГнГ-Ls.

Приобрести электрический предохранитель типа УЗО или диффавтомат на 16 А с током утечки 30 мА.

Все современные электрические устройства должны соответствовать классу «А» или «А+». И все же производитель рекомендует, перед тем как подключить посудомоечную машину, сделать в стене кабельный канал для отдельной кабельной линии.

Но как быть, если ремонт помещения уже проведен и желания тревожить соседей нежным перестуком перфоратора, чтобы заново штробить стены, нет совсем? Можно подключиться к уже существующей евророзетке и желательно, с защитой УЗО.

Рекомендуемая высота размещений евророзетки на стене — не выше 90 см от уровня пола.

Кроме того, розетка должна быть расположена справа или слева от ПММ, но не на стене за ней.

Для подсоединения посудомоечной машины лучше устанавливать свой отдельный автомат защиты электролинии, а не подключать к обычному модульному автомату.

Мы уже говорили, что применение разного рода удлинителей для подключения посудомойки крайне нежелательно. Поэтому, учитывая тот факт, что у современных (особенно китайских) моделей длина шнура для подключения, как правило, 1.0–1.5 м, место для установки агрегата должно находиться в пределах достигаемой длины собственного шнура до розетки.

На современных кухнях уже установлены розетки с заземлением. Это соответствует все требованиям для подсоединения посудомоек. Но что делать, если у вас квартира в многоэтажке старого жилого фонда? Придется подключать к обычным розеткам. Но также придется смириться с тем фактом, что уровень электрозащиты будет явно снижен.

То есть, если на заземляющем контакте есть небольшая утечка, то включить УЗО уже не получится. А последствия от таких токовых утечек очень плачевны:

Монтаж и установка розетки, как правило, сложности не представляет. В принципе эту работу можно выполнить самостоятельно, своими руками. Но если схема подключения предполагает использовать розетку с заземлением — лучше доверить эту работу более опытному специалисту-электрику имеющему допуск на электромонтажные работы и он всё подсоединит правильно. Так как тут надо еще подсоединить провода управления подключением к электрощиту на свой автомат, у которого характеристики эксплуатации отвечают требованиям:

• по номинальному току — 16 А;
• класс по токоограничению — 3.

Установку автоматического предохранителя желательно выполнить в щитке управления всем электрооборудованием квартиры на DIN-рейку:

После того как монтаж закончен и все соединения подключены, надо убедиться в том что розетка работает. Включаем автомат, а в розетку вставляем вилку от настольной лампы. Если свет в лампе загорелся — значит, все подключения произведены правильно.

Водопровод и канализация

Теперь, когда с установкой розетки мы закончили, можно подумать, как подключить посудомоечную машину самостоятельно к сетям водопровода и канализации.

Как раковину подключить к канализационной системе?

После окончания работ по подведению раковины к водопроводу можно производить подключение умывальника к канализации, таким же образом будет выполняться подключение других сантехнических приборов.

подключение спаренной раковины к одному сливу

Сначала требуется установить сифон

Важно обратить внимание на присутствие специального отверстия в сантехническом устройстве, которое используется с целью защиты от перелива воды. При наличии этого отверстия нужно выбирать тот сифон, который оснащен дополнительным водоотводом

Чаще всего в продаже можно встретить сифон бутылочного вида или в виде английской буквы S. Если требуется установить мойку в кухне, то целесообразнее использовать именно второй вариант изделия, поскольку в первом случае возрастает вероятность засорения сифона.

Чтобы произвести правильное подключение мойки к канализационной системе, нужно выполнить определенную последовательность действий:

• сначала в раковину нужно подвести выпуск сифона, который в дальнейшем надежно закрепляется;
• далее к сифону нужно прикрутить трубу, лучше выбирать жесткое изделие с углом или гофрированную трубу;
• прикрученную трубу следует вставить к канализационному выпуску. Если диаметр этого выпуска больше чем у трубы, идущей от сифона, то целесообразнее использовать переходник, который называется манжетой для уплотнения. Только после этих действий можно производить скрепление труб;
• по окончанию работ обязательно производится проверка соединений на предмет наличия протечки.

Как определить некачественное подключение сифона?

При некачественном подключении сифона может ощущаться неприятный запах из раковины. Также может наблюдаться повышенная влажность трубы, идущей к сифону, и появление луж под раковиной.

При подключении мойки к канализационной системе специалисты не рекомендуют чересчур затягивать соединения ключом, так как из-за этого может повредиться уплотнительная прокладка из резины.

подключение перелива и слива с раковины

Если в процесс проверки плотности между трубой и резиновой манжетой будет протекать струя воды, то второй элемент нужно снять и просушить область соединения. Далее просушенную манжету требуется обработать герметиком и поставить на место.

Особые замечания

Перед тем как подключить раковину к канализации, нужно учесть некоторые замечания, а именно:

• при подключении мойки на кухне к канализации не нужно чересчур затягивать соединительные элементы ключом. Если не учитывать такой особенности, может повредиться уплотнительная резиновая прокладка, тогда её нужно будет поменять и закрутить снова;
• при проверке плотности соединения области между трубой и манжетой может просачиваться струйка воды. Если это происходит, тогда нужно извлечь манжету и просушить поверхность области соединения. Далее герметиком смазывается сухая манжета и осуществляется повторное соединение элементов;
• если планируется произвести подключение к канализации сразу двух раковин, то рекомендуется купить специальный сифон, оснащенный двумя выводами для канализационных труб.

Выполняя простые правила в процессе монтажа, можно быстро и без проблем подключить раковину к канализации своими руками без помощи сантехника. Также просто производится и подведение водопровода к сантехническому прибору.

Основные рекомендации по приобретению необходимых элементов

Даже если вы будете неукоснительно соблюдать технологию, это не гарантирует хороший результат, дело в том, что арматура для кухонной мойки должна соответствовать целому ряду требований, которые мы и рассмотрим:

Подходящая конструкция	Все узлы должны соответствовать конструкции мойки, обязательно убедитесь, что и тип соединения, и размер крепежных элементов подходит под вашу мойку. Лучше всего приобретать все комплексно, тогда продавцы самостоятельно подберут нужные варианты конструкций в соответствии с особенностями раковины
Высокое качество изделий	Что касается смесителя, то лучше выбирать варианты из латуни – они тяжелее по весу и гораздо надежнее конструкций из порошковых сплавов, на поверхности не должно быть изъянов. Что касается подбора сифона, то лучше выбирать либо вариант из полипропилена (его цена невелика), либо из латуни – этот вид конструкций дороже, но может выдержать и горячую воду
Наличие уплотнительных материалов	Для того чтобы обеспечить надежность системы и ее работоспособность, все соединения должны быть надежными. Для герметизации резьбовых соединений в гибких подводках применяется специальный состав Унипак, а для уплотнения канализационных узлов – силиконовый герметик с противогрибковыми добавками
Набор необходимого инструмента	На самом деле требуется всего несколько простых орудий, чтобы провести все работы на должном уровне: сантехнический ключ для зажима соединений и две отвертки – плоская и крестообразная

Специальный ключ подходит под любые размеры сантехнического крепежа и заменяет целый набор инструмента

Установка сифона

• необходимо разместить выпуск сифона в чашу и закрепить его. Если раковина с переливом монтируется дополнительная трубка;
• производится прикручивание трубы;
• конец трубы нужно вставить в выпуск канализации. Если размер трубы маленький и не соответствует отверстию канализации, используется переходник с названием манжета;
• по окончании монтажных работ нужно проверить все соединения чтоб отсутствовали протечки.

Установка сифона

Рассмотренный выше инструктаж установки и подключения раковины используется в основном для навесных раковин или если нужно подвесить угловую, которую устанавливают в маленькой ванной. При установке раковины тюльпан, или используя столешницу, способ крепежа немного отличается. Раковина, которая крепится в столешницу или тумбу имеет преимущество, это хорошая устойчивость и крепеж происходит без просверливания поверхности стен.

Установка сифона

• необходимо разместить выпуск сифона в чашу и закрепить его. Если раковина с переливом монтируется дополнительная трубка;
• производится прикручивание трубы;
• конец трубы нужно вставить в выпуск канализации. Если размер трубы маленький и не соответствует отверстию канализации, используется переходник с названием манжета;
• по окончании монтажных работ нужно проверить все соединения чтоб отсутствовали протечки.

Установка сифона

Рассмотренный выше инструктаж установки и подключения раковины используется в основном для навесных раковин или если нужно подвесить угловую, которую устанавливают в маленькой ванной. При установке раковины тюльпан, или используя столешницу, способ крепежа немного отличается. Раковина, которая крепится в столешницу или тумбу имеет преимущество, это хорошая устойчивость и крепеж происходит без просверливания поверхности стен.

Установка кухонной раковины

Кухонные мойки также отличаются друг от друга по типу:

• Накладные, то есть монтируются сверху на тумбу;
• Врезные, врезаемые в столешницу;
• Встраиваемые, встроенные в или непосредственно размещенные под столешницей.

Монтаж моек последнего типа стоит доверить профессионалам, поскольку они зачастую представляют собой одно целое со столешницей.

Монтаж накладной мойки

Монтаж накладной мойки осуществляется непосредственно на кухонную тумбу подходящего размера. Торцы раковины располагаются при этом по периметру тумбы. Для начала стоит примерить мойку и произвести разметку монтажных отверстий, в торец тумбы вкручиваем саморезы, на которые и будет крепиться кухонная мойка. Предварительно не ней стоит закрепить смеситель и сифон, которые после установки останется только подключить. При монтаже не забывайте про уплотнительные прокладки, располагающиеся между столешницей и корпусом мойки. Они играют роль герметизирующего материала для предотвращения подтекания под мойку.

Монтаж кухонного оборудования

Подключение врезной или накладной раковины к канализации на кухне отличается от аналогичных работ в ванной комнате некоторыми особенностями, связанными как с нюансами монтажа оборудования, так и с его конструктивными характеристиками.

Гидрозатворные аппараты

Гидрозатворные аппараты, устанавливаемые в кухонном помещении, во многих случаях имеют стандартный вид, однако нередко монтируются разновидности, обладающие:

• двумя раструбами для двойных моек;
• несколькими отводами для подсоединения бытовой
  техники;
• измельчителем мусора;
• уплощенной разводкой;
• прочие модели нового образца.

Соответственно, способы обустройства кухонного слива также
не будут одинаковыми. Необходимые операции здесь включают предварительную
сборку или непосредственное конструирование трубопровода в процессе монтажных
работ. В любом случае, к этому этапу приступают обычно в последнюю очередь.

Если конструкция сложная, а ее части произведены из пластика, перед их соединением следует удостовериться, что все составляющие качественно изготовлены, лишены изъянов и обеспечат герметичность водоотводящей структуры.

Колба

Стандартный алгоритм действий на этом этапе включает снабжение колбы гидрозатвора прокладкой, присоединение крышки, объединение «стакана» и водоотводящей трубки при помощи накидной гайки и уплотнительных прокладок и, наконец, подключение сифона к канализации на кухне и его фиксацию.

Отводная гофра

Затем отводная гофра помещается в сток и выполняется герметизация узла. При наличии перелива его фиксация осуществляется способом, аналогичным описанной выше методике обустройства сливного трубопровода в ванной.

Сифон с двумя раструбами

Для правильного подключения мойки на кухне к канализации при наличии двух отделений и установки крана используется специальный сифонный аппарат с двумя раструбами. Его подсоединение, в сущности, отличается от вышеописанного необходимостью более точной подгонки и проведении стандартных операций стыковки и герметизации с обеими соединительными воронками.

В том случае, когда требуется обеспечение сливных функций
посудомоечной или стиральной машины, обычно используются два отводных штуцера.
Шланги посудомойки располагаются по той или иной схеме в зависимости от того,
смонтирован ли штуцер прямо или под наклоном.

https://www.youtube.com/watch?v=0oeVWcp_n18

Подключаем раковину своими руками

Всё полезное о канализации — gidkanal.ru

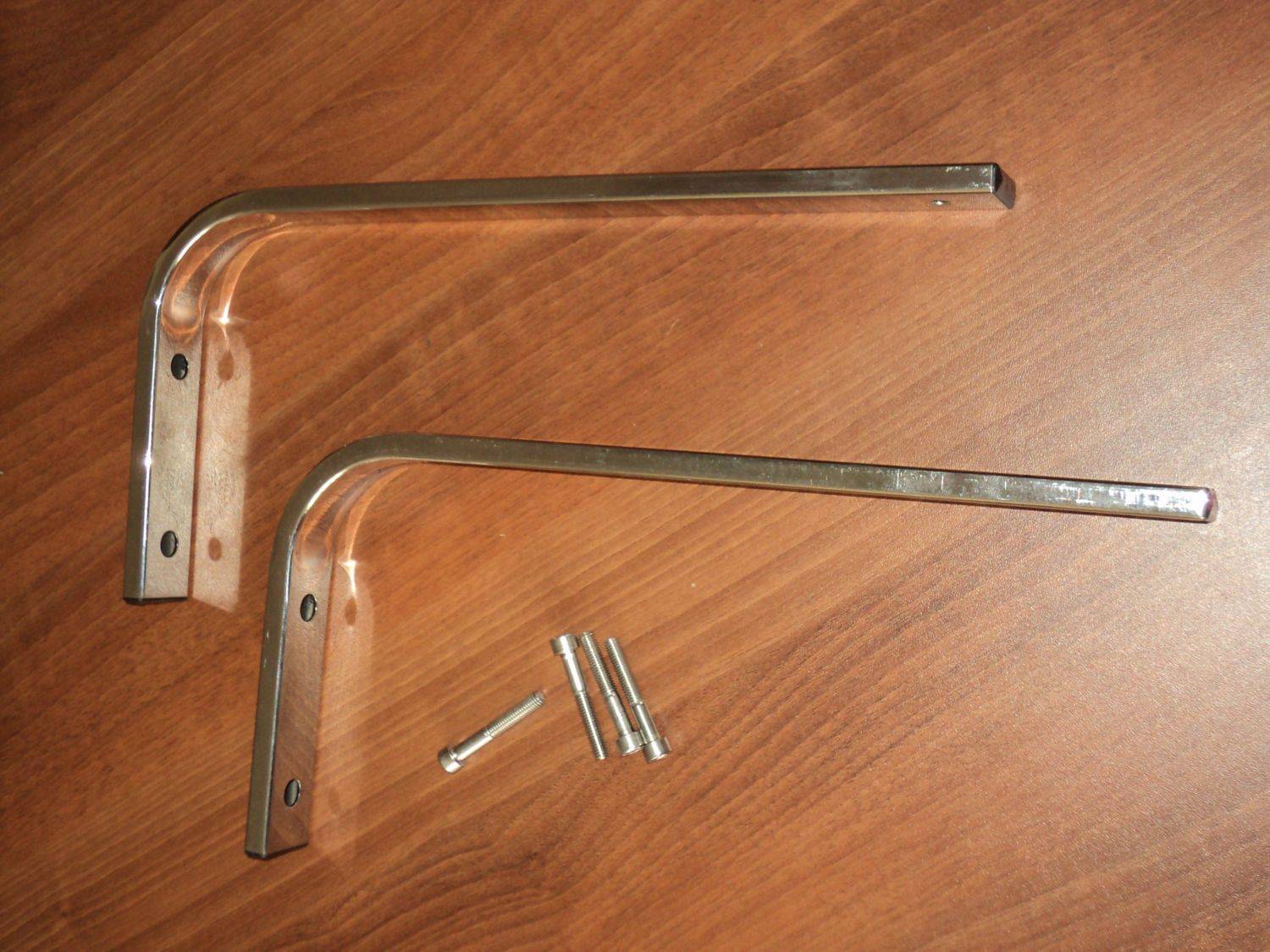

Монтаж креплений для раковины

Выполняют данную работу в следующей последовательности:

• согласно нанесенной разметке в стене просверливают отверстия;
• в них забивают дюбели;
• потом вкручивают специальные крепежные шпильки.

Инструкция, разъясняющая как подключить раковину в ванной или на кухне, предполагает применение дюбелей, гаек, крепежных шпилек и пластиковых вкладышей, которые входят в комплект к сантехническому прибору.

Вкручивая шпильки, следует обращать внимание на глубину их установки, поскольку она должна позволять навесить чашу умывальника и прикрутить крепежную гайку. Это означает, что часть шпильки, выступающая из стены, должна быть такой длины, которая немного превышает толщину раковины и имеет дополнительно полтора сантиметра для закручивания гайки

Выбор сифона – важные нюансы

Нормальная эксплуатация сантехники возможна только в том случае, если сифоны правильно подобраны к мойкам и раковинам. Иначе можно столкнуться с проблемой постоянных засоров. Различают несколько типов приборов:

Трубные. Эти сифоны напоминают по виду буквы S или U, бывают разборными или неразборными. В нижней части предусмотрена специальная пробка, достав которую, можно легко прочистить сифон

При установке трубного сифона важно, чтобы слив умывальника и ввод в канализацию совпадали. Бутылочные

Сифон получил свое название из-за той части, в которой размещается гидрозатвор. Она по форме напоминает бутылку. Сифон соединяется с канализацией с помощью прямой или гибкой трубы. Прибор компактен, прост в уходе: его легко разобрать и почистить. Недостаток заключается в том, что чистить приходится часто, ведь из-за сложной формы сифон часто забивается. Скрытые. Это разновидность бутылочного сифона. При установке видна только часть конструкции (труба), а вторая часть (бутылка) устанавливается в стену. Такие сифоны довольно дороги и сложны в установке. Гофрированные. Сифон изготовлен в виде гибкой трубки, которая подходит для всех типов моек. Такие приборы дешевы, просты в установке, однако их внутренние стенки быстро обрастают жиром, остатками мыла, а трубу невозможно разобрать.

Трубный S-образный и бутылочный сифоны

На каком варианте лучше остановиться

Для установки под мойку в кухне лучше выбрать трубный сифон в форме буквы S, т.к. элементы канализации часто забиваются жиром и кухонными отходами, а такой прибор проще чистить. Для умывальника в ванную можно выбрать как трубный, так и бутылочный сифон, поскольку здесь засоры раковины бывают реже. Если доступ к прибору свободный, то даже если он засорится, проблему легко решить.

Что касается материалов, то сифоны могут быть изготовлены из полиэтилена, полипропилена, латуни или бронзы. Самые надежные модели – металлические, однако полипропиленовые успешно с ними конкурируют благодаря более низкой цене и приемлемому качеству. Помимо формы и материала, при выборе следует учитывать диаметр горловины, наличие перелива и дизайн, если модель не будет закрыта тумбой или ножкой раковины.

Металлический сифон

Устраняем мелкие неточности

Любые недочеты при монтаже сифона нужно исправлять сразу же. При обнаружении протечек необходимо проверить надежность фиксации прокладок, наличие на них трещин. Также рекомендуется прощупать трубу на предмет расслоения или повреждения. Нередко протечки возникают при слишком сильно или слабо затянутых гайках.

Появление в квартире запаха канализации происходит по нескольким причинам.

• Отсутствие водяного замка. Часто возникает при использовании гофрированных труб и недостаточном их изгибе. Также вода из гидрозатвора могла просто испариться, если в квартире долго никто не жил.
• Неисправность сифона. Если при стоке вы слышите хлюпанье, это говорит о резком скачке сливаемой воды. Единственным решением будет замена.
• Малый диаметр канализационного стояка, неисправная вентиляция сточной системы. Решение такой проблемы необходимо доверить специалистам.

Установка смесителя

Схема крепления смесителя выглядит следующим образом:

• вкручиваются специальные крепежные шпильки;
• далее, производится монтаж шланга, с помощью которого осуществляется подвод водоснабжения. Их нужно затянуть используя ключ рожковый, усилия при их затягивании нужно прилагать умеренные;
• теперь проводятся шланги для подачи воды сквозь отверстия умывальника;
• далее, на шпильки для крепежа с обратной их стороны одеваются уплотнительные резинки, шайбу для прижима и наживляют гайку;
• последним пунктом является затягивание крепежных гаек.

Монтируем шпильки

Вкручиваем шланг

Фиксируем все гайки, шурупы

Подвод воды к смесителю

Что предшествует установке

Такое мероприятие, как установить сифон на раковину или иную сантехнику, является обязательным. Ключевым элементом в системе внутриквартирных инженерных коммуникаций является это изделие. На него возложена функция препятствования проникновению неприятных канализационных запахов в помещение кухни или санузла.

Принцип действия этого устройства основан на разнице в давлении жидкостей. Вода, остановившись в трубе, имеющей изогнутую форму, образует естественный затвор, а точнее пробку, запирающую запахи. Одновременно стоки беспрепятственно попадают в канализацию.

Прежде, как крепится сифон к раковине, следует уточнить следующие нюансы:

1. Диаметр выпускного патрубка, который является частью устройства, непосредственно контактирующей с системой отвода стоков. Предусмотрены определенные стандарты – 32, 40 и 50 миллиметров.
2. Наличие перелива. Этот момент особенно актуален для тех типов моек, которые снабжены дополнительным сливом, расположенным в верхней части.
3. Материал изготовления изделия. Это может быть пропилен, поливинилхлорид, латунь, намного реже – бронза.
4. Не исключено, что потребуется наращивать длину, используя гофрированную или жесткую трубу, поэтому потребуется выполнить замеры между сантехникой и выходом канализации.

Из вышеописанной информации ясно, что сборка простых моделей и процесс, как прикрутить сифон к раковине, много времени не занимает, и не требует наличия специальных знаний. В случае возникновения проблем с монтажом, разобраться с ними можно при помощи сантехника.

Точки подключения на этажах

Прежде чем организовать ветвление канализационной системы, следует определиться с размещением точек подключения. Эта тривиальная на первый взгляд задача имеет некоторые правила, обеспечивающие как комфортное пользование канализацией, так и её безупречную многолетнюю службу. Конфигурация ветвей определяется в первую очередь бытовой организацией помещений.

На первом этаже точек подключения больше. Здесь расположена кухня, в ней подключение требуется для кухонной мойки и посудомоечной машины, для чего достаточно провести от стояка ветвь 50 мм трубопровода произвольной длины. Таким же способом выполняется подвод канализации к прачечной, где расположена стиральная и сушильная машины. Также для первого этажа характерно размещение основной ванной комнаты, где подключается сама ванная, раковина и унитаз с биде, то есть это помещение удобно размещать под одним из санузлов второго этажа или с небольшим удалением. В некоторых домах может быть организован гостевой туалет, как правило, его размещают рядом с основной ванной комнатой и подключают одним отводом 110 мм для унитаза и одним 50 мм для мини-раковины. Одно из полезных новшеств для современного загородного дома — подвод канализации к двери чёрного хода, где в пол монтируется решётка с приёмной воронкой для мытья обуви и лап домашним животным.

Сололифт в системе принудительной канализации: 1 — канализационный насос (сололифт); 2 — подключаемая к канализации сантехника; 3 — высота поднятия стоков 4–6 м; 4 — канализационный стояк; 5 — септик

Подключение раковины к водопроводу

Установка смесителя

Осуществляя подключение раковины на кухне или в ванной, монтаж смесителя можно выполнить и на уже прикрепленной к стене раковине, однако, рекомендуется проводить эту работу предварительно – перед закреплением раковины, так как все подключения и крепления осуществляются снизу.

Смеситель устанавливают в следующем порядке:

В смеситель вкручивают крепежную шпильку или две в зависимости от его разновидности.
Устанавливают шланги для подвода горячей и холодной воды, затягивают их, используя рожковый ключ; затяжку проводят осторожно с умеренной силой, учитывая тот факт, что после установки смесителя на раковину затянуть их туже не удастся.
Схема подключения мойки включает проведение шлангов, по которым будет подаваться вода, через отверстия в раковине.
На крепежные шпильки с обратной стороны надевают уплотнительную резинку, прижимную шайбу и наживляют крепежные гайки.
Крепежные гайки затягивают, используя гаечный ключ.

Совет от профессионала: Особое внимание надо обратить на правильное расположение направления носика смесителя – сам смеситель устанавливают под углом в 90˚ по отношению к крепежной стене или к прилегающей к стене стороне раковины

Закрепление раковины на стене

Затягивание гаек

После подключения к водопроводу раковину можно закрепить:

• Раковину с укрепленным смесителем надевают на крепежные шпильки, вкрученные в стену.
• Вставляют пластиковые вкладыши.
• Затягивают гайки.

Подключение кухонной мойки при наличии пьедестала или опорной тумбочки начинают с установки ее на опорные элементы.

Подключение шлангов для подачи холодной и горячей воды к системе водопровода

Подключение шлангов

Между краном и гайкой для уплотнения необходимо установить прокладку. При этом сильно затягивать гайку не рекомендуется. Резиновая прокладка, как правило, обеспечивает хорошее уплотнение, при этом гайки можно будет подтянуть после того, как будет проведено испытание, то есть после включения воды. При протечке в месте соединения гайку надо будет затянуть более туго.

Способы крепления и подключение к канализации

Способы крепления, установка умывальника зависит от выбранной модели, материала из которого она изготовлена.

• первый способ крепления, это стандартный и производится при помощи шпилек. Этот способ используется для умывальников изготовленных из легких материалов. Подготовив место, отмечаются места для отверстий с последующим просверливанием их. Далее, вкручиваются дюбеля со шпильками и монтируется чаша. После выполняется подключение к системе канализации используя сифон и прилежащие детали. Если сантехническое устройство с переливом, монтируется дополнительная трубка к сифону. Установку этим способом можно производить своими руками;
• следующий способ крепления, это тот же стандартный, только вместо шурупов используется кронштейн. После просверливания отверстий забиваются пробки, потом прикручивается кронштейн. Кронштейн является самым надежным и качественным из способов крепежа. Закончив прикручивание кронштейнов можно на них крепить раковину и выполнять подключение сифона к системе канализации. Кронштейн для раковины может быть выполнен из разных материалов из-за чего кронштейн и его жесткость отличаются. Их выбор нужно производить в зависимости от выбранной модели раковины с расчетом на них нагрузки.

Кронштейны для крепления раковины

Шпильки для крепления умывальника

Виды кронштейнов:

• чугунный кронштейн представляет собой Т образную стойку, имеющий специальную, для крепежа платформу. Чугунный кронштейн является надежным и качественным;
• сварные кронштейны из стали, форма которых в форме буквы Т или Г;
• кронштейны, форма которых напоминает рамку. Этот способ так же прост, как и предыдущий и крепеж можно выполнять своими руками;
• тумбовый метод раковины используется при выборе умывальника, встраиваемого в предмет мебели, столешницу или в определенную, специально приобретенную тумбу. Этот способ подходит для маленькой ванной.

Стальной

Чугунный

Рамка

Основные разновидности

1. Группа накладных моек. Этот вид можно смело относить к простейшим. Изделия подсоединить довольно просто, они не требуют больших денежных вложений. Мойка этой группы просто надевается на отдельную тумбочку и играет роль столешницы.
2. Врезные мойки. Этот вид называется так из-за того, что он вставляется в подготовленное ранее отверстие, проделанное в столешнице. В результате мы имеем врезную мойку с достаточно привлекательным внешним видом и соответствующими удобствами.
3. Подстольные мойки. В основном устанавливаются в столешницы, изготовленные из камня, различного твердого материала или дерева.

Это дает возможность получить прекрасную герметизацию, под мойку не попадет влага, следовательно, не будет происходить набухания столешницы. Однако нужно заметить, что стоимость таких раковин всегда очень высока.
