Почему электрочайник не выключается при кипении

Устройство электрического чайника | Электрика в квартире, ремонт бытовых электроприборов

Автор DUNDUK На чтение 3 мин. Опубликовано 11.06.2018

Сегодня практически невозможно найти квартиру, где на кухне отсутствует электрический чайник. Электрочайник является не сложным бытовым электрическим прибором для нагрева воды. В данной статье мы рассмотрим его устройство. Это, возможно, пригодится вам для его ремонта, ведь как и любой прибор чайники иногда ломаются.

Принцип работы и электрическая схема электрочайника

Понять принцип работы любого электроприбора помогает его электрическая схема, на которой показано, что куда и как подается и происходит.

Работает чайник следующим образом. Через электрическую вилку напряжение (ток) с помощью гибкого шнура подается на контакты подставки. В основании чайника имеются свои контакты, которые соединяются с контактами на подставке. Далее ток идет через термовыключатель, который включается с помощью клавиши на чайнике и отключается автоматически, когда вода в чайнике закипит. Выключатель тепловой защиты непосредственно в работе электрочайника не участвует, всегда включен и срабатывает только в случае, если чайник находится во включенном состоянии без воды. С выключателей ток поступает трубчатый электрический нагреватель – ТЭН. Светодиодная лампочка нужна для индикации включенного состояния прибора.

Устройство электрочайника

Подставка электрического чайника

В своей конструкции подставка имеет три электрических контакта — два подпружиненных в концентрических канавках и один в центре. Центральный контакт (под штырь) — это соединение с заземляющим проводником РЕ. Два других (медные пластинки) — подают напряжение на чайник (220 В).

Нагревательный элемент (ТЭН)

Если снять крышку электрочайника, то на его дне мы увидим нагревательный элемент. Он либо открытый (изогнутый ТЭН), либо закрытый (металлический диск).

На концах нагревательного элемента имеются изолированные керамикой от корпуса выводы для подачи питающего напряжения. К ним приварены контактной сваркой стальные плоские контакты, на которые надеваются накидные клеммы.

Включение и защита чайника

Для подачи напряжения на нагревательный элемент (включение чайника) в ручке прибора имеется электрический выключатель с размыкающимся и замыкающимся контактами.

Для защиты чайника от перегрузок в сети в нем устанавливается тепловое реле. Оно чаще всего совмещается в выключателем, расположенным в ручке электроприбора. Реле отключает напряжение в случае короткого замыкания, скачков напряжения и нагрева электрических проводов.

Также для защиты электрочайника в нем устанавливается термостат. Он располагается, как правило, рядом с нагревательным элементом. Его задача отключить прибор в случае чрезмерного нагрева ТЭНа — забыли налить воду в чайник или она выкипела. Термостат представляет собой биметаллическую пластину, которая изгибается при сильном нагреве, что приводит к размыканию контактов.  Как только пластина остывает, она снова замыкает контакты.

Индикатор включения электрочайника

В большинстве моделей чайников в основании или на клавише включения устанавливают индикатор включенного состояния. Это чаще всего светодиодная лампочка, напряжения на один контакт которой подается через выключатель чайника. Т.е. мы включаем прибор — загорается лампочка, прибор отключен — лампочка не горит.

Это что касается электротехнической составляющей конструкции электрочайника. Теперь поговорим немного о его других элементах.

Корпус электроприбора

Корпус электрического чайника может быть выполнен из пластика, стекла или металла. Более дешевые из пластика, более дорогие модели — из стекла.

Подставка прибора, как правило, выполняется из того же материала, что и сам чайник.

В более простых и дешевых моделях колбой для воды служит сам корпус электрочайника. В более «продвинутых» кроме корпуса существует и колба (металлическая или стеклянная). Она располагается внутри корпуса, но не касается его, тем самым обеспечивая пространство между колбой и корпусом. Данное пространство обеспечивает сохранение высокой температуры воды долгое время. Т.е. чайник — это еще и термос.

Разборка электрочайника

Чтобы понять, почему прибор выключается раньше времени, необходимо частично или полностью разобрать его, что позволит быстрее найти неисправный узел и произвести его ремонт или полную замену. Алгоритм демонтажа будет рассмотрен на примере чайника брендового производителя – Bosch. На дне его корпуса находятся четыре винта, которые нужно выкрутить. Для этого следует подобрать отвертку, соответствующую головкам саморезов. Обычно подходит крестовая.

Но в последнее время изготовитель начал применять защиту от попыток самостоятельного ремонта. Например, может спрятать болтики под пластмассовыми заглушками, которые легко вытащить, поддев чем-нибудь острым. Или применить один винт (либо все) с нестандартной головкой. Тогда понадобится отвертка типа двузубой вилки, которую можно заменить пинцетом. Также можно сделать ее самому, пропилив надфилем паз в плоском жале обычной отвертки.

Совет! Если саморез не желает выкручиваться, то самый простой и быстрый способ справиться с такой проблемой – немного нагреть его, приложив включенный паяльник к головке. Пластик слегка размягчится, и винт легко открутится.

Последний уровень защиты – это хитроумные защелки на корпусе и самой крышке. Бытует мнение, что иногда снять крышку труднее, чем делать сам ремонт. В этом случае помогут две тонкие отвертки. Первая засовывается под крышку, чтобы образовалась щель. А второй в этой щели нужно найти место защелки и аккуратно освободить ее.

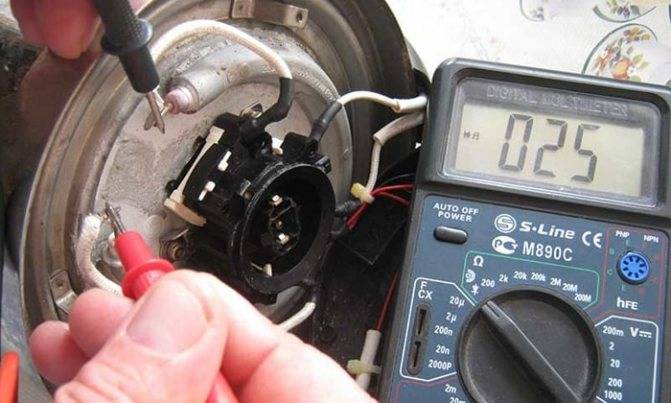

Важно! Разобрав электрочайник, следует обязательно проверить все соединения проводов на целостность. Неплотный контакт может быть причиной многих неполадок, в том числе и ранних выключений

Это интересно: Как правильно нужно сливать воду из водонагревателя: излагаем во всех подробностях

Почему электрочайник не выключается при кипении

Электрический чайник – одна из неотъемлемых частей современного дома или офиса. Эта малая бытовая техника прочно вошла в нашу жизнь благодаря своему удобству. Одно из его главных преимуществ – самостоятельное отключение. Именно за эту функцию многие сделали выбор в пользу электрочайника вместо традиционного нагревания воды на плите. Поэтому, когда чайник не отключается при закипании и создает в помещении искусственную сауну, наполняя его паром, это доставляет значительный дискомфорт. Устранить эту неисправность помогут наши рекомендации.

Конструкция и принцип работы

Чтобы понять, почему чайник перестал выключаться, нужно изучить его конструкцию и выяснить, как он работает. Электрочайник устроен весьма просто: при активном кипении воды в верхней части корпуса собирается пар, который при большом скоплении выводится в специальный канал, где располагается концевой выключатель. От большой температуры он срабатывает и отключает устройство от сети.

Для наглядности стандартная конструкция электрического чайника показана на рисунке:

Подключив изделие к сети, набираем в него воду и нажимаем кнопку включения — ток по соединительному шнуру поступает на клеммы трубчатого нагревательного элемента (ТЭН), которые находятся в массивной подошве прибора. Вода нагревается до кипения, а затем пар поступает по боковому каналу к выключателю, нагревает его биметаллическую пластину, которая начинает от температуры изгибаться, и контакты отключаются.

На корпусе электрического прибора для кипячения воды есть специальные метки, которые ограничивают уровень воды во внутренней емкости:

• MIN указывает минимальный уровень, при котором можно включать прибор без опасения, что ТЭН может перегореть;
• MAX — выше этого уровня воду наливать не стоит, потому что, когда она закипит, то ее излишки могут выплеснуться наружу.

Перед каждым включением электрического чайника необходимо проверять плотность закрытия крышки: если будут щели, то через них пар будет выходить наружу, а не в специальный канал, чтобы отключить прибор. Вода может выкипеть, т. к. команды отключения прибора не поступало, и нагревательный элемент придется менять — без воды он просто перегорит.

Возможные причины

Если электрочайник не выключается, хотя кипячение воды давно уже идет полным ходом, то причин такой неисправности ранее надежного прибора может быть несколько.

1. Крышка была неплотно закрыта.
2. Образовался большой зазор между общим корпусом прибора и крышкой из-за неправильной установки элемента, фильтрующего воду.
3. Фильтр неправильно вставлен или вообще отсутствует.
4. Образование накипи на внутренних стенках изделия.
5. Сломан выключатель или биметаллическая пластина потеряла упругость от долгой эксплуатации.

Кроме этих причин, может быть залипание контактов, или их пригорание друг к другу из-за скопления посторонних частиц, поэтому изделие не может отключаться от электрической сети.

Как устранить самостоятельно

Первым делом, необходимо тщательно осмотреть устройство: возможно, причина в том, что неправильно установленный после промывки фильтр не дает крышке плотно закрываться — это самая распространенная причина аналогичной неисправности.

Когда крышка в порядке, то надо проверить внутреннюю часть прибора: проверьте, не забит ли канал для отвода пара к выключателю — отверстие его находится со стороны ручки чайника. В новейших моделях изделий подобная проблема ликвидирована разработчиками.

Если при осмотре вы выяснили, что причина кроется в выключателе, то, чтобы до него добраться, надо полностью демонтировать изделие. Для этого следует раскрутить все крепежные шурупы под крышкой. Во время проведения работ запоминайте последовательность всех действий — собирать надо строго наоборот.

Бывают случаи, когда подгорают контакты — их следует почистить самой мелкой наждачной бумагой от посторонних налипаний и пригорания. После этого потрите контакты несколько минут плотным войлоком для устранения самых мелких царапин — это предотвратит пригорание и залипание на долгий период.

После проведенного ремонта и успешной сборки электрического чайника не спешите его включать в сеть. Наберите максимальное количество воды и поставьте изделие на стол, подстелив бумажное полотенце. Через полчаса надо проверить на предмет утечки воды из-за неправильной сборки. Если все в порядке, то смело включайте прибор в сеть и ждите результата ремонта — отключится ли чайник при закипании воды, о чем вас сразу известит характерный щелчок.

Конструкция и принцип работы

Чтобы понять, почему чайник перестал выключаться, нужно изучить его конструкцию и выяснить, как он работает. Электрочайник устроен весьма просто: при активном кипении воды в верхней части корпуса собирается пар, который при большом скоплении выводится в специальный канал, где располагается концевой выключатель. От большой температуры он срабатывает и отключает устройство от сети.

Для наглядности стандартная конструкция электрического чайника показана на рисунке:

Подключив изделие к сети, набираем в него воду и нажимаем кнопку включения — ток по соединительному шнуру поступает на клеммы трубчатого нагревательного элемента (ТЭН), которые находятся в массивной подошве прибора. Вода нагревается до кипения, а затем пар поступает по боковому каналу к выключателю, нагревает его биметаллическую пластину, которая начинает от температуры изгибаться, и контакты отключаются.

На корпусе электрического прибора для кипячения воды есть специальные метки, которые ограничивают уровень воды во внутренней емкости:

• MIN указывает минимальный уровень, при котором можно включать прибор без опасения, что ТЭН может перегореть;
• MAX — выше этого уровня воду наливать не стоит, потому что, когда она закипит, то ее излишки могут выплеснуться наружу.

Перед каждым включением электрического чайника необходимо проверять плотность закрытия крышки: если будут щели, то через них пар будет выходить наружу, а не в специальный канал, чтобы отключить прибор. Вода может выкипеть, т. к. команды отключения прибора не поступало, и нагревательный элемент придется менять — без воды он просто перегорит.

Пожарная безопасность

Почему стоит обратить особое внимание на технику, если она не отключается самостоятельно? Дело в риске потерять свое имущество. И это не только чайник

Изнеженные пользователи привыкли, что практически вся техника работает в автоматическом режиме. И многие могут поставить чайник греться, а сами уйти в другую комнату или же вовсе уйти из квартиры.

Вода постепенно начинает испаряться. В конце концов, процесс дойдет до того момента, когда в технике совершенно не останется воды. И если чайник просто выйдет из строя — это будет огромное везение. Ведь это риск возникновения пожара.

Поэтому при подобной поломке нужно обратить особое внимание на электрический чайник. И либо сразу заняться его починкой, либо же не пользоваться прибором

Почему электрический чайник не отключается при закипании

Существует несколько причин сбоев в работе электрического чайника:

1. Крышка чайника не закрыта или закрыта неплотно. В этом случае образовавшийся в результате кипения пар не движется по каналу, который ведет к выключателю, а выходит через щели наружу. В результате механизм отключения не срабатывает.
2. В чайнике отсутствует или неровно установлен фильтр. В результате крышка неплотно прилегает к краям, и пар выходит через щели. Автоматическое выключение техники не срабатывает.
3. Загрязнение чайника. Чтобы он работал без сбоев, его периодически очищают от накипи.
4. Забился канал выхода пара, который ведет к выключателю. Такая проблема встречается у старых моделей бытового прибора. Новые модели отличаются усовершенствованной конструкцией, в которых учтен этот аспект.
5. Поломка биметаллической пластины, которая перекрывает электричество при закипании. При этой поломке прибор отключают вручную. Чтобы восстановить автоматическое отключение, пластину заменяют.
6. Неисправность выключателя. Чтобы прибор нормально функционировал, выключатель меняют.
7. Окислились контакты. Проблему устраняют наждачной бумагой, которой их зачищают.

Большинство причин, по которым электрочайник не отключается при закипании, устраняют самостоятельно. Если технических знаний не хватает, прибор относят в ремонтную службу.

Как починить своими руками?

Электрочайник устроен так, что при закипании воды пар собирается под крышкой и достигая определенной концентрации, направляется в специальный отдел, в котором находится выключатель. Последний в свою очередь при нагревании автоматически отщелкивает кнопку, благодаря чему отключает чайник от сети. Наглядно конструкцию прибора вы можете увидеть на схеме ниже:

Первым делом стоит осмотреть электрочайник, возможно в спешке и предвкушении перерыва коллега по работе не закрыл плотно крышку, или неровно стоящий фильтр помешал плотно закрыться крышке

Обращаем ваше внимание на то, что открытая крышка является самой частой причиной того, что чайник не отключается при закипании

Если с этим все в порядке, то стоит заглянуть во внутрь электроприбора. Со стороны ручки между крышкой и стенкой есть отверстие для отвода пара к выключателю. Оно должно быть чистым, без преград и пробок из накипи. В старых электрочайниках отверстие маленькое и очень часто забивается, в результате чего прибор не отключается сам при кипении воды. Новые модели лишены этого недостатка, поэтому если захотите заменить прибор, рекомендуем ознакомиться с нашими советами по выбору электрического чайника для дома.

Если вы осмотрели все по порядку и не обнаружили причину, скорее всего электрочайник не отключается автоматически при закипании из-за выключателя. Чтобы добраться до него, вам придется разобрать прибор почти полностью. Для этого нужно на нижней крышке раскрутить все шурупы, снять ее, раскрутить шурупы на ручке, аккуратно не повредив защелки также снять. Старайтесь запомнить последовательность своих действий, чтобы после ремонта вы могли быстро собрать корпус.

Обращаем ваше внимание на то, что конструкция выключателя не предусматривает ремонт и вмешательство, поэтому только замена данного узла на аналогичный позволит починить электрический чайник своими руками. Почему мы рекомендуем замену, а не ремонт? Нет гарантии того, что устройство будет работать корректно, так же, как и до поломки

Как результат — по забывчивости, надеясь на автоматику, произойдет полное выкипание воды из аппарата, оставленного без присмотра, что повлечет за собой риск возникновения пожара

Почему мы рекомендуем замену, а не ремонт? Нет гарантии того, что устройство будет работать корректно, так же, как и до поломки. Как результат — по забывчивости, надеясь на автоматику, произойдет полное выкипание воды из аппарата, оставленного без присмотра, что повлечет за собой риск возникновения пожара.

Если все же вы на свой страх и риск хотите починить чайник, который долго не отключается при закипании, то для этого нужно добраться до выключателя и первым делом визуально осмотреть его. Если подгорели контакты, зачистите их мелкой наждачной бумагой. Более подробно узнать о ремонте вы можете на видео ниже:

Технология ремонта

Кстати, вышедшая из строя кнопка может даже стать причиной того, что электрочайник рано отключается, не нагрев воду до кипения. В этом случае действовать нужно по аналогичной методике — либо меняем ее, либо ремонтируем.

Сборка чайника происходит в обратном порядке. Перед включением его в сеть, наберите воды и убедитесь в отсутствии протечек. Возможно во время ремонта был сдвинут уплотнитель. Повторите разборку и верните прокладку на место. Вот и все, что хотелось рассказать вам по поводу данного вопроса. Надеемся, теперь вы знаете, почему чайник не отключается при закипании и как отремонтировать его своими руками.
