Плюсы и минусы матричных принтеров

Бумага

Матричные принтеры не требовательны к качеству, плотности и толщине носителей. Бумага для таких устройств может быть непрерывной или листовой.

В последовательно-матричных принтерах чаще всего используется непрерывная бумага, свёрнутая в рулон или сложенная в стопку гармошкой. Такая бумага может иметь перфорацию в виде округлых отверстий вдоль продольных срезов листа. Перфорация удерживается специальными выступами на валу принтера и не позволяет устройству сминать или зажёвывать бумагу.

В линейно-матричных принтерах рулонная бумага не используется, так как при высоких скоростях печати она требует дополнительной подмотки при подаче и при приёмке. Для таких принтеров производится перфорированная фальцованная бумага, скомпонованная в пачки по 2 тысячи листов.

Устройства ударно-точечной печати также рассчитаны на листовые носители формата А4, но встречаются экземпляры с широкой кареткой А2 и узкой кареткой для печати чеков.

Устройство печатающей головки

Рассмотрим вкратце, как устроена печатающая головка. Основа ее – иголки с пружинками, рычажки и соленоиды.

В исходном состоянии печатающие иглы (диаметром 0,2 – 0,3 мм) с надетыми на них пружинками не выступают за пределы головки.

При подаче импульса напряжения на обмотку соленоида возникающее магнитное поле скачком выдвигает подвижный сердечник (на рисунке – вниз).

Этот сердечник бьет по рычажку, который поворачивается на шарнире. Через рычажок удар передается на иголку. Она бьет по бумаге через красящую ленту и, таким образом, появляется одна из точек изображения знака шрифта. Затем иголка под действием пружины возвращается в первоначальное положение. Процесс периодически повторяется со всеми иголками.

Головки могут содержать разное количество иголок, наиболее часто используются головки с 9 и 12 иголками. Для более качественной (или быстрой) печати используются  18 и 24 иголки.

При печати обмотки соленоидов нагреваются. Поэтому головка содержит в себе радиатор из алюминиевых сплавов, отводящий тепло.

Головка может содержать в себе температурный датчик. При длительной работе, когда радиатор ее сильно нагревается, датчик сигнализирует об этом управляющей схеме принтера. Та учитывает это и замедляет скорость печати во избежание перегрева.

Когда головка остывает, управляющая схема автоматически поднимает скорость печати. На радиаторе обычно находится пластмассовая решетка. Она предназначена для защиты оператора от случайного прикосновения к нагретой поверхности.

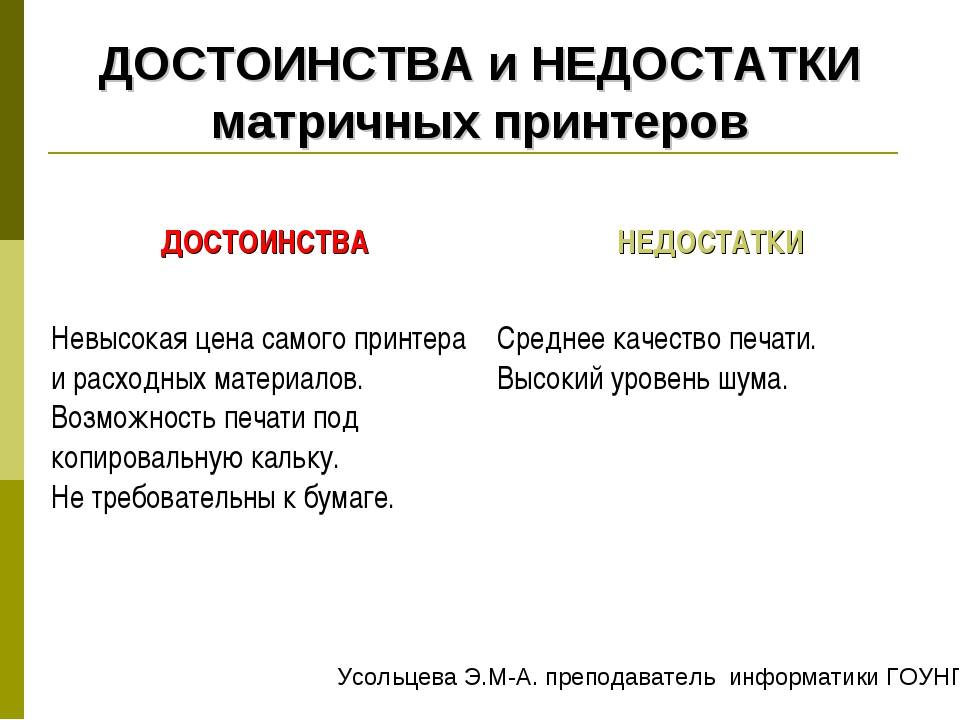

Преимущества матричных принтеров

Первое и неоспоримое – отменная надежность. Чем проще конструкция, тем она надежнее. У матричных принтеров она значительно проще, чем в аналогичных струйных и лазерных устройствах. Такие принтеры не требуют сложного обслуживания. Например, 24-игольчатые матричные принтеры Epson LQ серии 2100 известны своей отказоустойчивостью: ресурс печатающей головки у них составляет 400 млн точек на одну иглу.
Второе – печать на матричном принтере обходится очень дешево. Единственный расходный материал в матричном принтере – картридж-риббон с красящей лентой. Например, риббон для принтера Epson LX-350 с ресурсом 4 млн символов стоит около 300 рублей.
Третье – матричные принтеры могут работать с бумагой разного типа и формата: от листовой фальцованной до непрерывных лент и картона

Непрерывная печать позволяет значительно ускорить выпуск стандартных форм, что немаловажно в билетных кассах, банках, сервис-центрах или магазинах, где требуется быстро обслужить клиента. Кстати, только матричные принтеры за счет технологии могут пропечатывать сразу несколько листов копировальной бумаги, чем активно пользуются, например, курьерские службы, печатая транспортные накладные.

• Отпечаток, сделанный на матричном принтере, невозможно полностью «смыть». Даже если чернила и сойдут с бумаги, останутся следы от ее соприкосновения с иглами! К слову, именно поэтому до сих пор эти устройства востребованы в госучреждениях и банках: матричная печать помогает устанавливать подлинность финансовой документации.
• Минимум обслуживания. Наработка на отказ (MTBF) варьируется в зависимости от модели, но в среднем это около 20 000 часов печати на устройство.
• Низкое энергопотребление. Потребляемая мощность лазерного принтера – 700-1200 Вт, т.е. в 25-30 раз больше, чем у матричных принтеров. Потребляемая мощность во время печати у матричного и струйного принтера – 35-40 Вт. Значит матричный принтер при необходимости можно подключить к копеечному ИБП или обеспечить бесперебойным питанием сразу целый парк устройств с одного «бесперебойника» средней мощности.
• Работа в сложных условиях. Матричные принтеры неприхотливы и в случае необходимости могут работать даже при отрицательных температурах. Не боятся они и влажности, пыли и вибраций. Поговаривают, что принтер способен печатать, даже если его перевернуть вверх тормашками. Сами не пробовали, но обязательно попробуем, как только появится возможность вернуться в офис!

Плоттеры

Плоттеры способны работать с бумагой большого формата, начиная с A0. По принципу работы устройство плоттера несколько отличается от принтера. Дело в том, что в стандартных принтерах красящий элемент остаётся неподвижным, а печать происходит за счёт передвижения бумаги. Система плоттера представляет собой перо, которое движется по поверхности бумаги согласно заданной программой траектории. Благодаря такой особенности некоторые отдельные модификации плоттерных устройств позволяют наносить графику не только на бумагу, но и на винил, ткань, плёнку и другие подобные материалы. По своей функциональности и особенностям устройства плоттеры могут быть разных видов.

“Перьевые плоттеры”

Перьевой плоттер – это устройство для воспроизведения изображения в высоком разрешении с отличной цветопередачей. Относится к разновидности графопостроителей, работающих по векторному принципу. В основе устройства используется элемент, который называется пером. Перья по длительности эксплуатации различают одноразового и многократного использования. Перо фиксируется в пазах специально предназначенного держателя, который, в свою очередь, осуществляет его перемещение по поверхности носителя.

“Карандашно-перьевые плоттеры”

В таких плоттерах для нанесения изображения используется обыкновенный карандашный грифель. В процессе своей работы карандашно-перьевой плоттер не требует дополнительного контроля и управления. Грифель по мере своего расходования автоматически выдвигается из держателя, что создаёт дополнительные удобства при нанесении большого количества изображений. В перьевом аналоге этот процесс более проблематичен, поскольку при засорении канала, подающего краситель, приходится останавливать печать и устранять неполадку. Карандаш отлично рисует на бумаге довольно качественные изображения различных видов. К тому же при необходимости некоторые элементы полученного чертежа можно подкорректировать ластиком.

“Струйные плоттеры”

Струйные плоттеры наносят изображение с помощью специального чернила, которое в виде капелек подаётся из сопла и наносится на поверхность носителя. В последнее время нашёл широкое применение “пузырьковый” метод струйной печати. Чернила наносятся с помощью микроскопических форсунок. Они в количестве нескольких сотен расположены в конструкции печатающей головки одноразового использования. Чернила быстро нагреваются (до 10 мкс) с помощью терморезистора от электроимпульса, вследствие этого образуется пузырёк. Он создаёт выталкивающую силу, под действием которой чернила выходят из форсунки. После отключения подачи импульса образовавшийся пузырёк исчезает, а температура терморезистора быстро понижается. Это не далеко не полный перечень существующих плоттеров. Есть еще электростатические, прямого вывода, лазерные, режущие, сольвентные. Каждый подбирается по своим техническим характеристикам и способу печати для конкретных задач.

“Электростатические плоттеры”

Электростатическая технология основывается на создании скрытого электрического изображения (потенциального рельефа) на поверхности носителя – специальной электростатической бумаги, рабочая поверхность которой покрыта тонким слоем диэлектрика, а основа пропитана гидрофильными солями для обеспечения требуемых влажности и электропроводности. Потенциальный рельеф формируется при осаждении на поверхность диэлектрика свободных зарядов, образующихся при подаче на тончайшие электроды записывающей головки высоковольтных импульсов.

“Планшетные плоттеры”

Это устройство может создать изображение практически на любом материале, который закрепляется на специально предназначенном столе. Печатающий элемент в виде головки, который во время нанесения изображения перемещается в двухмерной проекции, устанавливается сверху. Планшетный плоттер, головка которого находится в фиксированном состоянии, а нанесение изображения происходит за счет перемещения стола, имеет существенный минус: носитель по своему формату не должен превышать размеры стола.

“Плоттеры на основе термопередачи”

Отличие этих плоттеров от ППВИ состоит в том, что в них между термонагревателями и бумагой (или прозрачной пленкой) размещается «донорный цветоноситель» – тонкая, толщиной 5-20 мкм, лента (например, лавсановая), обращенная к бумаге красящим слоем, выполненным на восковой основе с низкой (менее 200 °С) температурой плавления.

Низкая стоимость принтера

Современные принтеры могут выполнять огромное количество задач, однако струйные модели, способные печатать в цвете дают гораздо больше возможностей при их эксплуатации. Низкая стоимость самого устройства делает его доступным для многих офисов, в том числе небольших. При незначительной стоимости этот инструмент позволяет получить высокого качества печать, причем как текста, так и картинок и фотографий. В цветовой передаче этому устройству просто нет равных.

Купить струйный принтер, можно не выходя из офиса, в онлайн магазинах, где представлен отдельный каталог с многообразием и подробным описанием моделей.

Советы по выбору

При покупке принтера матричного типа в первую очередь необходимо учитывать особенности его использования. Так, для банковской печати, распечатки квитанций и различных билетов, а также выполнения множества копий от принтера требуется минимальная себестоимость печати в сочетании с высокой скоростью. Данным критериям в полной мере удовлетворяют точечно-матричные 9-игольчатые устройства.

Для распечатки бухгалтерской отчётности, визиток, этикеток и разного рода логистической документации необходимы такие характеристики, как повышенное разрешение печати, хорошая передача шрифтов и отчетливое воспроизведение мелкого текста

В этом случае обратить внимание следует на точечно-матричную модель с 24 иглами

В следующем видео вас ждет подробный обзор матричного 24-игольчатого принтера Epson LQ-100.

Преимущества матричного принтера

Хоть эта технология и является устаревшей, матричные принтеры и сегодня широко используются. Так как они имеют множество преимущество в определенной сфере эксплуатации.

Основные преимущества:

1. Самое главное достоинство – низкая стоимость. Цена этого оборудования в десятки раз меньше, в отличие от струйных или лазерных принтеров.
2. Время эксплуатации значительно выше, чем время работы других принтеров. Красящая лента не высыхает резко, это всегда можно увидеть заранее, так как качество распечатанного текста начинает чуть бледнеть. Другие виды устройств могут завершить работу в неподходящий момент, когда нет времени на зарядку картриджа.
3. Любой тип бумаги. Распечатывать можно не только на специальной бумаге, которая предназначена для других моделей.
4. Стойкость распечатанного текста к грязи и воде.
5. Устройство обеспечивает печать под «копирку», это позволяет быстро размножить однотипный текст.

Невзирая на большое количество преимуществ, это оборудование имеет и недостатки, делающие устройство непригодным к эксплуатации в определенных случаях.

Недостатки:

1. Это оборудование не сможет напечатать фото. Он не может качественно перенести изображение. Потому для этого матричное устройство абсолютно не подходит.
2. Невысокая производительность. В отличие от современных аналогов матричный принтер производит значительно меньше распечатанных страниц. Естественно, если его использовать, копируя однотипные документы, то скорость иногда даже выше в отличие от аналогов. Также существует режим, с помощью которого можно повысить скорость печати. Но в данном случае теряется качество получаемого текста.
3. Устройство довольно шумное. Поскольку основное количество деталей производит работу механически, оборудование имеет высокий уровень шума. Чтобы это исправить, будет необходимо отдельно купить специальный кожух или установить оборудование в другом помещении.

Матричная оргтехника является одной из самых старых в сегменте устройств. Инженеры не единожды пересматривали эту технологию, внося множество изменений, но механическая часть осталась на прежнем уровне. Но это же и обусловило преимущества, выделяющие матричные устройства. При этом цена этих принтеров покрывает множество недостатков.

Недостатки матричной печати:

Раз так все здорово, почему же тогда все не скупают матричные принтеры?

• Вспоминаем видео с «музыкальными» матричными принтерами: один из самых заметных недостатков – повышенный уровень шума при работе (некоторые принтеры имеют режим сниженного шума, но при использовании этого режима скорость печати может заметно падать). В среднем, уровень шума — в районе 54 дБ.
• Неприспособленность для печати сложных изображений. Проще говоря, картинки на нем печатать, конечно, можно. Но зачем?

• Ограниченный список интерфейсов для подключения.
• Скорость печати, скажем так, не запредельная. Однако она зависит от режима печати, так что, например, в черновом режиме принтер может печатать раза в два быстрее.

Как устроен светодиодный принтер

Тип принтера Предназначен для устранения дефектов лазерных устройств. Это устройство аналогично лазер, но вместо этого, набора электролюминесцентных диодов используются. Количество источников света может достигать 10000, все в одном ряду. Каждый светодиод освещает точку определенной на светочувствительном барабане, изменяя нагрузку. Поэтому, чем больше светодиодов на устройстве, тем выше разрешение.

Во время движения вокруг тонера с тонером, молекула чернил прилипают к заряженному барабану. Затем они перемещаются на бумагу и фиксируется с подогревом. Поскольку светодиодные модели не использовать лазер с громоздкой системой фары, они меньше по сравнению с аналогичными лазерными моделями. Сопоставимые compactivity особенно заметен в случае цветных устройств и менее заметным для черно-белых устройств.

Подробнее о работе устройства

Если рассказывать о том, как работает матричный принтер, то следует сказать, что текст с помощью данного устройства формируется с участием такого элемента, как печатающая головка. Она представляет собой набор иголок, движение которых возможно за счет использования электрических магнитов. Головка, которая расположена на каретке при работающем устройстве начинает двигаться по специальным направляющим поперек бумаги. При печати матричных принтеров иголки в определенной последовательности начинают наносить удары по поверхности бумаги. Но перед тем как пробить лист, они проходят через красящую ленту, которая обычно находится в такой детали, как картридж матричный. Благодаря такому нехитрому принципу действия на чеках или ярлыках появляется набор букв и текста, имеющего определенный шрифт.

Перемещение каретки матричника осуществляется в большинстве случаев за счет ременной передачи. В качестве привода выступает т.н. шаговый электрический двигатель. Такой тип девайса именуется последовательным ударно-матричным (SIDM). Но есть еще линейно-матричный принтер, который выделяется повышенной скоростью печати. В нем используются своего рода молоточки, которые расположены равномерным образом на специальном челночном механизме. С его помощью напечатать текст определенного шрифта можно на порядок быстрее, чем в SIDM, т.к. в нем используется технология, обеспечивающая печать строки всего за один проход. В целом принцип действия матричного принтера является довольно простым.

Для того чтобы получить тот или иной шрифт, матричная оргтехника использует одновременные удары по ленте определенной комбинации иголок. Т.е., таким образом, можно получить практически любой нужный шрифт. Иногда встроенное для матричных принтеров ПО обладает поддержкой загрузки дополнительных шрифтов. Кроме того, многие модели девайсов подобного типа обладают режимом индивидуального управления иголками непосредственно с ПК. Благодаря этому можно напечатать какую-нибудь графику. Но, безусловно, такой режим негативно отражается на скорости печати.

Следует добавить, что в разное время для матричных принтеров использовались 9, 12, 14, 18, а также 24, 36 и 48 иголок. От их количества в непосредственной зависимости находится как скорость печати, так и ее разрешающая способность. Несмотря на такое большое разнообразие, наибольшую популярность приобрели модели с 9 и 24 иголками. Первые подходят в том случае, когда требуется высокая скорость печати при отсутствии особых требований к ее качеству. Также нужно сказать о том, что для таких девайсов чаще всего используют рулонную/перфорированную фальцованную бумагу. Это, в свою очередь, заметно удешевляет печать всевозможных чеков.

Недостатки

Принципиальным эксплуатационным отличием матричных принтеров от лазерных является низкая скорость. По этой причине изготовители техники и вводят новые технологические решения, повышающие этот показатель. Также механический принцип нанесения краски не дает получить качество, соответствующее современным требованиям. Но это не мешает использовать такие модели в организациях, массово выпускающих билеты, этикетки, ярлыки и т. д. В процессе работы механическая оснастка и копировальная лента для матричного принтера могут издавать сильный шум. Это еще один недостаток техники. Изоляция и системы шумоподавления в конструкции не всегда помогают минимизировать неприятный акустический эффект, но и в этом направлении развития есть успехи.

Матричный

Это самый старый тип принтера в настоящее время на современном рынке. В функциях подобны печатающей машинке, они печатают с использованием подписной ленты, которая налегает на печатающую головку для формирования печати на бумаге.

Матричные принтеры считались пионерами на момент их изготовления. Тем не менее, в настоящее время их технология
является излишней, так как с тех пор были введены более эффективные принтеры.

Большинство предприятий используют именно матричные принтеры. Интересно почему? Поскольку матричные принтеры являются единственными, способные производить копирку, и это облегчает работу банков и отдельных компаний. Многие предприятия отказываются использовать матричные принтеры из-за сильного шума во время его работы.

Если вы ищите принтер для какого-то конкретного применения, матричный принтер
именно для вас.

Плюсы матричного принтера

Можно легко печатать на многослойных формах;

Очень экономичный;

Минусы матричного принтера

• Очень шумный;
• Низкое качество печати.

Вот, в принципе и все что можно сказать о матричных принтерах. Делайте выводы.

Зачем нужно техническое обслуживание матричного принтера?

Со временем в принтере (особенно в зоне печати)  скапливается пыль, в том числе и от бумаги.

Эта пыль оседает на направляющей, по которой движется каретка с печатающей головкой.

На направляющей присутствует тонкий слой смазки.

Со временем летучие вещества потихоньку испаряются из нее, она густеет, и вмеcте с бумажной и прочей пылью из нее получается густая «паста».

Если применяются не фирменные (а повторно заправленные «лентой для пишущих машинок») картриджи, в эту «пасту» добавляются еще и обрывки волокон красящей ленты вместе с красящими веществами.

Ситуация может усугубиться настолько, что каретка, едва начав двигаться, начнет подклинивать из-за большого трения в паре «направляющая-каретка». При этом сенсор зафиксирует увеличение потребляемого двигателем тока, и схема управления принтера запретит печать.

Если в принтере имеются оптические датчики (например, наличия бумаги), то возможны их нечеткие срабатывания. И может случиться так, что матричный принтер не будет печатать, потому что датчик не видит бумаги – из-за пыли. Или «увидит», когда ее нет, и будет упорно стучать иголками о резиновый вал, загрязняя его краской от печатающей ленты.

3d строительство домов — миф или реальность?

Сегодня соперничают между собой две технологии 3d в строительстве: европейская и китайская. Согласно первой, строительный 3d принтер используется исключительно для производства строительных материалов и комплектующих в различных количествах. Однако само строительство здесь отводится человеку.

Китайские новаторы шагнули дальше. В их понимании проще все делать «под ключ». Поэтому в фокусе внимания – создание при помощи 3-d принтера дешевого и эффективного специального стекловолокна. При его добавлении бетонная смесь приобретала сильные технико-эксплуатационные свойства (например, снижалась теплопроводность). Человеческий фактор при этом – отсутствует на всех этапах печати.

Вкратце о принципе работы

В лазерных принтерах основным рабочим элементом является фотобарабан. Он имеет вид валика цилиндрической формы. Луч попадает в специальное зеркало, а на поверхности фотовала образуется положительный заряд. Намагничивается не весь вал, а только участки, которые образуют рисунок, поданный на печать. Подаваемый на фотовал тонер сосредотачивается на заряженных участках, затем переносится на бумагу. Полученный рисунок «запекается» на странице лазером. После охлаждения бумаги тонер окончательно затвердевает.

Лазерная печать имеет как достоинства, так и недостатки.

Устройство матричного принтера

Чтобы лучше понять особенности этого аппарата, в первую очередь нужно разобраться, из каких деталей он состоит. Основные элементы:

• Печатающая головка;
• Система, двигающая головку;
• Микропроцессор, обеспечивающий управление;
• Механические и оптические датчики;
• Источник электропитания;
• Система, которая подает и протягивает бумагу;
• Картридж, внутри которого не краска или порошок, а красящая лента.

Что касается самого механизма, он, по сути, состоит из двух блоков:

• Блок с элементами управления. Перечень следующий: процессор, контролирующий движение головки, ПЗУ-плата (содержит программы управления и рабочие шрифты), ОЗУ (обеспечивает прием данных);

Печатающая головка. Выглядит как иглы, пружины, соленоиды и рычажки, при помощи которых реализуется печать. В этом же блоке расположен датчик температуры, необходимый для вдавливания краски с ленты.

Лазерный принтер

У лазерного принтера нынешнего года – самое высокое качество печати, естественно и цена на него самая высокая.

Лазерный принтер работает по принципу работы ксерокса. Есть лишь одно отличие – печать изображений происходит с помощью лазера. Фото и документы, распечатанные лазерным принтером, имеют высокое качество и устойчивы к выцветанию и влаге. Для печати используется так называемый тонер (специальный порошок).

Лазерный принтер

В отличие от чернил, тонер он не засыхает в картридже. Однако лазерному принтеру необходимо большое количество энергии при печати, из-за чего его следует подключать к высокомощному ИБП. Стоит заметить, что подобный принтер при печати выделяет озон, который вреден для человека. Вот почему лазерный принтер необходимо устанавливать в хорошо проветриваемых помещениях.

Плюсы лазерного принтера:

• Отличное качество напечатанного текста и фото
• Высокоскоростная печать
• Доступность цены одной копии
• Практически бесшумная работа

Минусы лазерного принтера:

• Высокая энергопотребляемость
• Высокая стоимость принтера
• Выделение озона

Лазерный принтер способен печатать в больших объемах текст и изображения. Помимо, он замечательно печатает цветные фото на профессиональном уровне.

Доступность

3D-принтеры имеют очень широкий ценовой охват. Всё зависит от качества прибора, его характеристик и технологии печати, а также назначения.

Настольный любительский принтер, работающий по технологии FDM, можно приобрести всего от 100 долларов США. В то же время, ценники на системы для профессиональных пользователей стартуют от 1000 долларов США. Промышленные модели, могут стоить несколько десятков тысяч долларов.

Фото: nanalyze.com

Цены на продвинутые устройства кажутся заоблачными? Профессиональное и промышленное оборудование в принципе стоит недешево. Например, линия для литья под давлением вполне может стоить 50 000 долларов и более, это не учитывая цену установки или дополнительных инструментов, необходимых для создания самих форм.

Для создания новой уникальной детали из пластика традиционными методами, необходимо изготовить оснастку и настроить оборудование. Напечатать же новую деталь на 3D-принтере может практически любой человек, имеющий минимальные познания в трёхмерном моделировании и технике работы с 3D-принтером.

Таким образом, хотя системы 3D-печати по-прежнему не отличаются дешевизной, они доступнее широкому кругу пользователей, чем более традиционные производственные установки. Кроме того, 3D-печать по умолчанию почти полностью автоматизирована. Для работы, контроля и обслуживания принтера практически не требуется дополнительный персонал. Это ещё более снижает порог входа.

Фото: raconteur.net

Современное использование матричных принтеров

Поскольку струйные и лазерные принтеры стали более надежными и доступными в начале и середине 1990-х годов, точечные матричные принтеры были постепенно отключены от общего офиса и домашнего использования. Они оставались обычными для предприятий, которым необходимо печатать документы с непрерывной подачей или использовать многочастные формы.

Сегодня матричные принтеры выпускаются относительно ограниченным числом производителей и стали дорогостоящими по сравнению со струйными и лазерными принтерами, которые предлагают аналогичную функциональность, отчасти из-за низкого спроса на них.

Матричный принтер

Epson LQ-630

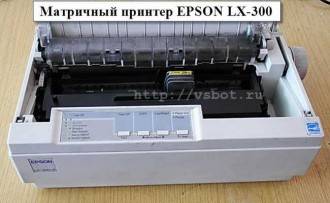

Epson LX 300 и LQ-630 — небольшие и надежные принтеры, особенно для встречного применения. Благодаря небольшому дизайну, они идеально подходят в условиях, где пространство ограничено. Выталкивание как непрерывных листов бумаги, так и листов на лицевой стороне позволяет легко обрабатывать распечатки только на передней стороне принтера.

Epson LX 300

Благодаря технологии планшета принтера LQ-630 может печатать даже самые маленькие листовые формы и наклейки размером до 9 см х 7 см. LQ-630 в идеале можно использовать:

• в розничных магазинах,
• банках,
• почтовых отделениях,
• кабинетах врачей,
• билетных кассах кинотеатров,
• для печати этикеток и протоколов торговыми промышленными фирмами.

Струйный принтер

Ключевая особенность:

• быстрая скорость печати до 360 cps (символов в секунду);
• компактная и прочная конструкция;
• платформа для эргономичной подачи передней бумаги;
• средний объем между отказами: 12 миллионов линий;
• стандартные интерфейсы Centronics Parallel и USB 2.0.
