Пико проекторы: что это такое, сфера применения, характеристики

Советы по выбору

Устройство долго прослужит и будет полезным только при условии наличия всех функций и свойств. Небольшие модели имеют явные недостатки по качеству, которые в обязательном порядке необходимо учесть перед покупкой.

В процессе выбора следует обратить внимание на следующие технические характеристики оборудования:

Ключевое значение играет мощность светового потока. От показателя зависит яркость и детализация изображения

На параметры следует обратить внимание в том случае, если прибор планируется использовать в светлых комнатах. Для измерения мощности используются люмены

Чем больше показатель, тем более ярке картинка будет выглядеть при проецировании на стену. Контрастность позволяет человеку распознать отдельные оттенки цвета. Для ее измерения используют соотношение между белым и черным. Если в процессе эксплуатации будет необходимо рассказывать об отдельных деталях, то необходимо остановить свой выбор на аппарате с высоким показателем. На него можно не обращать внимания, если в полностью темной комнате. Такие помещения есть в большинстве учебных заведений. Четкость рисунка зависит от его разрешения. Выходное изображение гарантированно придется по душе всем собравшимся. Однако предварительно потребуется проанализировать цели мероприятия. Далеко не всегда четкости следует уделять особое внимание. В некоторых случаях ее можно проигнорировать.

В процессе выбора не нужно соблюдать сложные правила

Специалисты рекомендуют уделить внимание только техническим характеристикам. Среди них особое место занимает распределение светового потока, контрастность и разрешение

При детальном анализе данных свойств удастся получить нужный аппарат, который гарантированно прослужит в течение долгого периода времени.

Интерфейс должен поддерживать процесс воспроизведения данных сразу с нескольких источников. Для этого может использоваться встроенная память или внешние источники.

Нелишним будет наличие достаточного количества входов и выходов. Для удобства использования некоторые производители в состав комплекта включают штатив и пульт дистанционного управления.

Клиенты чаще всего останавливают выбор на устройствах DLP. Только 10% из них покупают LCoS-системы

Внимание также следует уделить минимальному и максимальному размеру по вертикали и горизонтали. потребуется сопоставить с квадратурой комнаты

В среднем данная величина находится в пределах от 0,2 до 6 м. Параметры необходимы для комфортной эксплуатации проектора. Даже компактные модели могут в полной мере отвечать высоким требованиям. Однако специалисты рекомендуют покупать устройства с прочным и надежным корпусом.

Our Verdict

Our three overall favorite pico projectors on the market today are the Nebula Capsule by Anker, the Optoma ML750ST, and the AAXA P7. Both the Optoma and AAXA projectors use LED technology, and the AAXA projector provides best-in-class 1080p resolution for playing back movies with incredible quality. The Optoma projector, while somewhat expensive, offers incredible projection features such as a 135-inch maximum screen size, a 20,000:1 contrast ratio for detailed images, and a minimum throw distance of just 1.4 feet. Still, we feel that the Nebula Capsule by Anker is the overall best pico projector on the market today. This projector is roughly the same size as a soda can, making transport incredibly easy, and it features a 360-degree speaker so sound quality is never an issue. While image projection is middle-of-the-road, the four-hour battery and numerous ways to connect your devices put this projector over the top.

D-ILA-проектор

Фирма Huges-JVCТ не так давно разработала D-ILA-технологию. Ее можно считать воплощением в реальность технологии LCOS, которая представляет собой наиболее перспективную тему для усовершенствования проекционных агрегатов.

Как и LCD, D-ILA использует жидкокристаллические элементы, но вместо матриц просветленного типа применяются элементы отражающего типа
. Такие аппараты имеют отличие: светомодулирующий слой расположили таким образом, что он находится поверх подложки, состоящей из монокристаллического кремния. В подложке расположена вся схема, которая применяется для управления матрицей. Этот факт имеет неоспоримое преимущество перед LCD-панелями.

D-ILA-матрицы способны, если сравнивать с LCD, на значительно большее разрешение, с учетом того, что размеры их меньше.
Также в новых матрицах площадь используемого кристалла задействована на 93%, что исключает появление сетки при выведении картинки. Технологический процесс изготовления D-ILA-матриц намного проще, чем производство LCD.

Критерии выбора

Существует немало моментов, на которые стоит обращать внимание при поиске подходящего проектора, устройство вывода изображения всегда нуждается в хорошем уровне яркости. Хотя на этот показатель большое влияние имеют условия эксплуатации, хорошо если есть выбор режимов, зачастую их три – «Презентация», «Фильм» и «Динамический»

К насыщенности цветом также стоит присмотреться. Трехматричные проекторы выдают более естественное изображение, превосходя в этом отношении одноматричные аппараты. Смотреть нужно и на уровень контрастности. Особенно данный параметр важен, если необходим домашний кинотеатр. Последним, но не менее важным моментом является разрешение картинки, что сказывается на четкости картинки.

Критерии выбора

Технологии

Три основных технологии изображения для микропроекторов являются обычным явлением:

Цифровая обработка света (DLP) Texas Instruments
Система управления лазерным лучом (LBS) MicroVision, Inc.
Производители LCoS ( жидких кристаллов на кремнии ), включая Syndiant, Himax, Micron Technologies и Omnivision, обычно могут поставлять компаниям как светодиодные, так и лазерные решения.

В большинстве микропроекторов используется один из этих формирователей изображения в сочетании со светодиодами с последовательной последовательностью цветов ( RGB ) в формате одиночной или тройной архитектуры. Производители, которые приняли эту технологию, включают Digislide, Optoma PK201 / PK301 (DLP), 3M MPro 160/180 (LCoS), Aiptek V50 (DLP), AAXA M2 (LCoS), Bonitor MP302 (LCos), Micron PoP Video (LCoS). и High Definition Qumi (DLP) от Vivitek. Некоторые старые модели включают в себя один чип формирователя изображения LCoS с одним белым светодиодом, который, как известно, предлагает более низкую стоимость, высокое разрешение и быстрый отклик за счет качества цвета. В других моделях, таких как Dell M109S, использовалось цветовое колесо и технология белого светодиода, которая улучшает качество цвета, но обычно требует большего форм-фактора. В других микропроекторах используется лазерная технология RGB, такая как лазерная технология Microvision для управления лучом и лазерная технология AAXA и LCoS.

У каждого метода есть свои преимущества и недостатки. Например, хотя DLP обычно имеет немного более низкое разрешение, чем их аналоги LCoS из-за крошечных зеркал, используемых в технологии DLP, DLP-проекторы с 3 светодиодами обычно считаются имеющими более высокую контрастность, лучшую эффективность и более низкое энергопотребление, чем LCoS с последовательной последовательностью цветов. блоки и лучшее качество цвета, чем блоки LCoS с белыми светодиодами. Лазерные сканирующие проекторы, такие как Microvision ShowX и AAXA L1, предлагают очень хорошую цветовую гамму и низкое энергопотребление благодаря использованию лазеров в качестве источника света, а также предоставляют изображение, которое всегда находится в фокусе. Однако большой спекл-шум наряду с термической нестабильностью изображения остается серьезной проблемой, в первую очередь из-за накачки зеленого лазера. Новые технологии «прямого зеленого лазера» (DGL), которые заменяют «зеленый лазер с накачкой» в лазерных проекторах следующего поколения , в сочетании с улучшенной аппаратной оптикой, конструкциями зеркал MEMS и другими эксплуатационными методами, внедряются или находятся в стадии разработки. Следует значительно уменьшить шум в виде пятен и значительно снизить тепловые проблемы и потребление энергии.

Параметры выбора проектора

Яркость

Вместо яркости обычно указывают световой поток. Он говорит о световой мощности проектора. Измеряется в люменах. Для упрощения просто называют это понятие яркость, хотя как таковым оно не является. Характеристика говорит о работе проектора в самом ярком режиме и по белому экрану. Для отображения картинки в темноте достаточно устройства в 1500 люмен, если экран – 130 дюймов. А если экран 80 дюймов, то достаточно будет и 600 Люмен. То есть, яркость и диагональ экрана – неразделимые понятия. Если говорить о проекторах, которые используются на лекциях, то световой поток приблизительно 3000 люмен. Когда речь идет о проекторах для крупных презентаций, то и 11 000 Люмен – это не предел. В темноте проектор можно переключить в эко-режим, потому что полная яркость при затемненном помещении не понадобится. Идеальная яркость: какая она?

Для просмотра фото и кино в темной комнате хватит до 1000 люменов. То есть, карманного проектора, работающего на светодиоде, с головой.

Для крупных мероприятий – только проекторы с обычными лампами, которые дают свыше 3000 люмен.

Кстати, к можно докупить специальный экран с отражающей поверхностью. И тогда четкость картинки будет на нем гораздо ярче.

Вам пригодится: ультралегкий светодиодный миниатюрный проектор Acer C120 с разрешением матрицы 854×480. Матрица сделана по технологии DLP, яркость 100.

Тип матрицы

DLP матрица дает хорошее качество картинки. Эта характеристика должна быть в приоритете. Такие гаджеты идеально подойдут для выездных мероприятий: они легче, чем другие устройства

Проекторы LCD. Картинка формируется с использованием ЖК-матрицы. Огромное преимущество – невысокие энергозатраты и довольно приятное соотношение цены и качества. Лучше цветопередача будет у технологии 3LCD.

LcoS проекторы. В их основе также лежит жидкокристаллическая матрица, но она расположена на кремниевом зеркале. Это своеобразная модификация LCD устройств, которая дает более качественную картинку.

Разрешение

Как и в любом экране, главный параметр, говорящий о качестве картинки. Чем больше показатель, тема более четкая картинка отображается на экране. Возможно, вам хватит и небольшого разрешения 800×600. Но только если не важны мелкие детали: их будет плохо видно.

Более современные гаджеты дают разрешение 1024х768. Это разрешение, с которым работает большинство мониторов. Вы точно не потеряете в качестве.

Оптимальное разрешение мини-проектора зависит от поставленных целей. Если вам хочется смотреть фильмы и игры, берите 1920х1080, в Full HD 16:9.

Для работы и проведения презентаций можно взять разрешение поменьше. Хватит 1280х800, HD 16:10. Простенький вариант для просмотра кино и игр в небольшой комнатке – 1280х720, HD 16:9.

Контрастность

Говорит о соотношении яркости самого темного и светлого участка изображения. Королями этого показателя являются DLP модели. Контрастность отвечает за отображение полутонов и оттенков.

Вес

Критический параметр для портативного проектора. Он должен быть легким, но иметь высокую прочность, выдерживая вибрации. Большинство моделей весят до 4 кг.

Вам пригодится: Optoma DS348 – проектор для презентаций со световым потоком 3000 люмен и ресурсом лампы 8 тыс часов. Мощность лампы 195 Вт. Матрица по технологии DNS. Вес – 2.2 кг. Стоимость – 10800 грн.

Размеры

В наш век мобильности ценятся аппараты, имеющие компактные корпуса и минималистичный дизайн из очень качественных и долговечных материалов. Все проекторы имеют различия по габаритным размерам и делятся на три класса.

Ультрапортативные/карманные. Имеет небольшой вес и маленькие размеры. Минимальный набор функций. Подключаются к смартфону. Удобны в поездках, для спонтанных просмотров, показов и презентаций в малоразмерных помещениях.

Портативные/мобильные. Легко переносятся. Имеют мощные технические параметры и хороший функционал. Используются на выездных деловых встречах для запланированных презентаций и показов слайдов. Хороши для среднеразмерных помещений.

Стационарные. Это многофункциональные приборы. Выдают большое, яркое и насыщенное проекционное изображение. Имеют большой световой поток и внешние подключения. Будут полезны и комфортны в офисах, учреждениях и в домашнем кинотеатре. Проекционное расстояние от 2-8 метров.

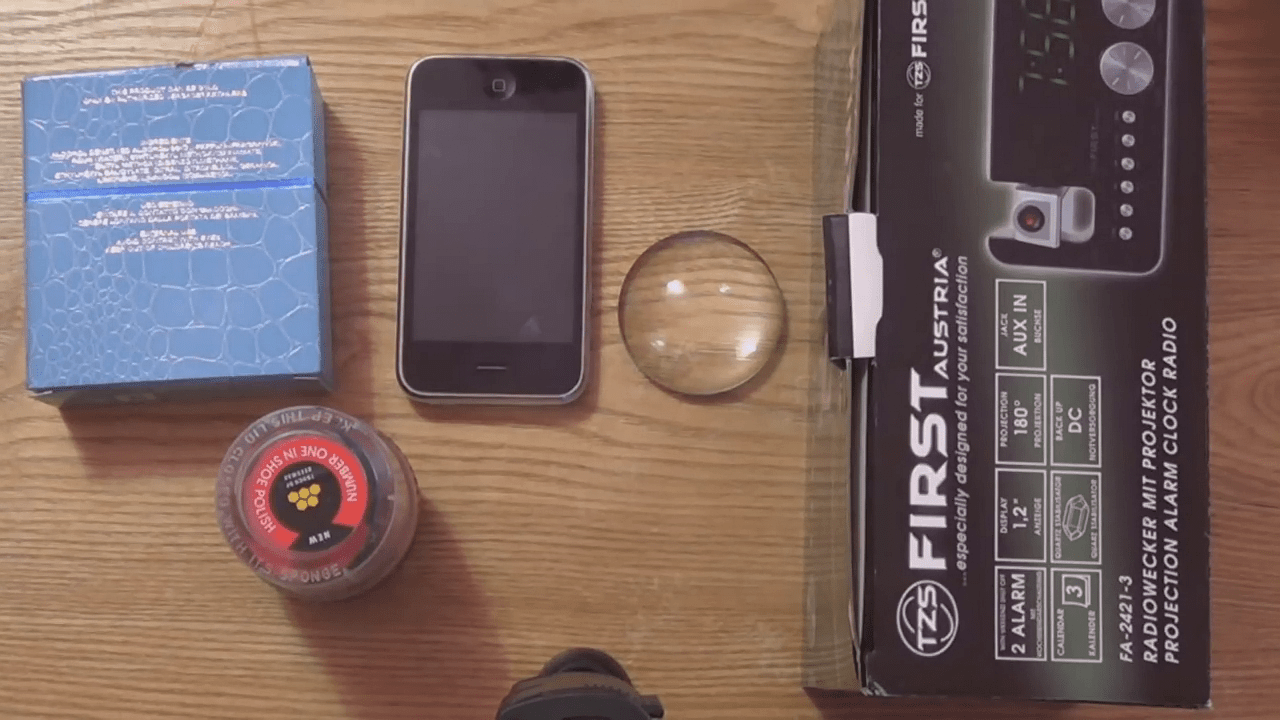

Простейший проектор

Если читатель является обладателем смартфона или планшета с ярким экраном и разрешением, близким к FULL HD, а также мечтает о просмотре фильмов на большом экране, он может попробовать сделать простейший аппарат из коробки, линзы и своего гаджета. Коробка-корпус должна быть в любом поперечном сечении больше гаджета, а линза по диаметру соизмерима с размерами его экрана. Но от ее фокусного расстояния будет зависеть расстояние до экрана. Идея проста:

в коробке вырезается отверстие под линзу;
внутрь помещается гаджет, который можно приблизить или отдалить от линзы.

Гаджет устанавливается в оправку, которую удобно перемещать в коробке. Для оправки вполне подходящей заготовкой может служить другая коробка с меньшими размерами. Отражение света от стенок коробок должно быть минимальным. Для этого лучше всего обклеить поверхности черной бархатной бумагой для аппликаций. Либо покрасить черной матовой краской. Вместо краски можно применить густой черный обувной крем. Лучше всего проложить между стенками коробок направляющие, особенно при использовании бархатной бумаги. Они предохранят покрашенные поверхности от протирания.

Вот и весь проектор. Детали его смотрим на изображениях ниже.

Результат, который мы видим на экране, сильно зависит от размеров изображения на нем. Если размер уменьшить, яркость и четкость кадра улучшатся. Качество изображения в этом простейшем проекционном устройстве на уровне «это лучше, чем ничего». Но причина этого очевидна – необходима более высокая яркость источника изображения и дополнительная оптика.

Сфера применения

Несмотря на технические характеристики, проекторы типа «пико» стремительно завоевывают свою нишу на рынке проецирующих устройств. Основная причина – компактность оборудования. Это позволяет брать устройство с собой в командировки, в дорогу и даже на конференции небольшого масштаба. Даже проецирование изображения «среднего» качества на поверхность для нескольких человек может показаться более привлекательным, чем наблюдать картинку в экране смартфона.

Современные модели могут производить синхронизацию не только с телефонами, но и с планшетами, медиа-плеерами, камерами и даже портативными клавиатурами. Как правило, операционной системой является Android, что обеспечивает возможность работы с большинства устройствами.

Световой поток

Люмен (Lm) – единица измерения потока. 2000 Lm способны проецировать изображение на экран размером 2 на 2 метра, но в зависимости от освещения. Желательно, чтобы солнечный свет при просмотре не падал на экран. Ультрапортативные проекторы вполне способны тянуть все 2000 Lm. Стационарные же модели давно перешли планку в десятки тысяч люмен.

Формирование качественного отображения информации проходит с использованием таких технологий:

Жидкокристаллическая (LCD) – создается при помощи жидкокристаллической панели, через которую проходит луч света и создает изображение. Такие проекторы создают мощнейший поток света и насыщенность картинок;
Цифровая обработка света (DLP) – используется специальная микросхема, от которой и отражается свет и проходит через объектив, создавая изображение. Именно эта технология используется при изготовлении мобильных проекторов.

Еще одним важным критерием выбора проектора является возможность подключения к сети.

Технологии проекторов

По применяемой в проекторе технологии можно также его классифицировать:

Технологии LCD применяются часто, обычно имеют три жидкокристаллические матрицы – синий, зеленый, красный. Просвечивание осуществляется за счет мощного светового потока, образованного лампой. В результате получается изображение, которое впоследствии отправляется на экран. Есть масса преимуществ у такого типа применяемой технологии, обычно они заключаются в легкости конструкции, а также в простоте использования отдельных элементов.

К преимуществам таких моделей можно отнести реалистичность изображения, насыщенность, стабильность картинки. Если рассматривать недостатки – это наличие в некоторых моделях эффекта «проволочной сетки».

DLP системы – в них в качестве ядра выступает матрица, которая и отвечает за формирование изображения. Каждое из зеркал может без труда поворачиваться на малый угол под действием сигнала, в результате чего создается определенный пиксель изображения. Основное достоинство такой технологии заключается в высокой контрастности изображения, а также в более глубокой детализации теней. Такие модели, в отличие от предыдущих, являются более долговечными и надежными, однако и стоимость их, как правило, является более высокой.

LCoS является относительно новой технологией. Такие проекторы могут воспроизводить картинку, которая обладает высокой четкостью изображения, не имеется «сетки»

Кроме того, есть и ряд других особенностей, на которые стоит обратить внимание

CRT проекторы отличаются высоким качеством изображения и длительным сроком службы. Если говорить о недостатках, то можно выделить достаточно большую массу, слабый поток света, а также высокую сложность установки и немалую цену.

Характеристики работы проектора

Световой поток.
Определяет мощность проектора (возможность создать необходимую яркость получаемого на экране изображения). Яркость современных приборов находится в диапазоне от 600 до 30 000 ANSI-люменов. В соответствии с принципами оптической проекции, чем больше значение светового потока, тем выше качество получаемого изображения.

Разрешение.
Определяет качество изображения в аспектах плавности линий, проработанности деталей и четкости графических образов. Разрешение современных проекторов находится в диапазоне от SVGA (600х800) до Full HD (1920х1080). В характеристиках может быть указано большее значение, чем физическое разрешение.

Контрастность.
Это отношение величины самого светлого к самому темному участку изображения, создаваемого проектором. Чем больше это отношение, тем различимее изображение, ярче и насыщеннее краски, выше четкость графических символов. Указанный в характеристиках проекторов показатель может достигать 1000000:1.

Цветопередача.
Характеристика, определяющая точность передачи цвета в получаемом изображении. Современный проектор поддерживает гораздо больше оттенков цветов, чем способен различить человеческий глаз (до 16,7 миллионов). Лучшие показатели в цветопередаче достигаются приборами, созданными в соответствии с принципом лазерной проекции.

Проектор представляет собой устройство, которое подключается к видеокамере, ноутбуку, ПК, или планшету, для того, чтобы вывести картинку на большой экран. Для управления работающим аппаратом используется пульт ДУ. Устройство видеопроектора достаточно сложное, и может иметь отличия, зависящие от технологии, применяемой для компоновки изображения. От примененной технологии зависит и то, как именно будет работать проектор. На сегодня в видеопроекторном оборудовании используется 5 технологических достижений:
CRT,
LCD,
D-
ILA,
DLP, лазерная технология.

Эту технологию можно считать самой старой, так как за основу в ней берется электронно-лучевая трубка
(ЭЛТ). Хотя CRT-технология применяется уже несколько десятков лет, тем не менее, она до сих пор — актуальна и по качественным характеристикам картинки (четкость, разрешение, цветопередача) не уступает современным и более дорогим методам формирования картинки. Еще одним плюсом CRT является большая надежность электросхем и длительность беспрерывной эксплуатации трубки, превышающая предел 10 000 часов.

Несмотря на несомненные достоинства, CRT-аппараты все же уступают по некоторым показателям современным устройствам.

История

Крупные достижения в технологии обработки изображений позволили внедрить портативные видеопроекторы (пико) . Эту концепцию Explay также представила в 2003 году различным игрокам бытовой электроники. Об их решении было публично объявлено в связи с их отношениями с Копиным в январе 2005 года.

Исследования рынка Insight Media разделили ведущих игроков этого приложения на различные категории:

Производители микродисплеев (например, МЭМС- сканеры TI ‘s DLP , Himax , Microvision , Lemoptix и bTendo )
Производители источников света (например, Philips Lumileds, Osram , Cree LEDs и Corning , Nichia , Mitsubishi Lasers)
Производители модулей (например, Texas Instruments (DLP), жидкие кристаллы на кремнии 3M (LCoS))

С 2008 года различные производители производили портативные проекторы с высоким разрешением, хорошей яркостью и низким энергопотреблением в несколько большем формате, чем pico. Однако по состоянию на декабрь 2017 года большинство портативных светодиодных проекторов подвергались широкой критике за недостаточную яркость для повседневного использования. использовать в нормально освещенном помещении.

В 2011 году компания Texas Instruments DLP анонсировала улучшенные наборы микросхем, которые позволяют получать более яркие изображения, а достижения в области светодиодов были таковы, что пикопроекторы, использующие эту технологию, также увеличивали яркость. Наборы микросхем DLP предназначены для повышения яркости изображения без увеличения энергопотребления как для устройств WVGA (собственное разрешение DVD), таких как мобильные телефоны, так и для устройств VGA , таких как цифровые камеры и видеокамеры. Наборы микросхем могут проецировать изображение размером до 50 дюймов (1300 мм) (1270 мм) на любую поверхность в оптимальных условиях освещения.

В 2014 году DLP-формирователи изображений Texas Instruments занимали значительную долю рынка портативных проекторов. В сочетании со светодиодами Osram серии Ostar оптические двигатели, основанные на технологии DLP, достигли более 15 люмен на ватт для приложений с высокой яркостью (300–500 люмен с тепловизором 0,45 дюйма) и более 20 люмен на ватт для приложений с низкой яркостью (10–50 люмен с Формирователи изображения 0,2 дюйма или 0,3 дюйма).
