Озонатор своими руками

Выбор озонатора

При выборе озонатора, кроме дополнительных функций, например, таймера, следует обратить внимание на производительность озонатора, которая выражается в количестве генерируемого озона в час. Для применения озонатора в домашних условиях, за исключением борьбы с плесенью, когда объем замкнутого помещения, как правило, меньше 50 м3, вполне подойдет озонатор производительностью от 150 мг/час

Для применения озонатора в домашних условиях, за исключением борьбы с плесенью, когда объем замкнутого помещения, как правило, меньше 50 м3, вполне подойдет озонатор производительностью от 150 мг/час.

Для наглядности привел в таблице технические характеристики наиболее популярных моделей бытовых озонаторов. Любой из них вполне подойдет для применения в быту.

Технические характеристики популярных озонаторов
Характеристики	Модель озонатора
«Тяньши»	«Гроза»	«Алтай»	«JQ-881»	«Миллдом»
Производительность, мг/час	150	300	400	400	500
Площадь очистки воздуха в помещениях до, м2	40	50	70	70	110
Возможность озонирования воды	есть	нет	есть	есть	нет
Время непрерывной работы, мин	40	30	—	30	30
Наличие таймера	цифровой	цифровой	механический	—	цифровой
Напряжение питающей сети, В	220	220	220	220	220
Потребляемая мощность, Вт	15	30	18	30	10
Производитель	Китай	Россия	Россия	Китай	Россия

Во всех инструкциях по эксплуатации озонаторов указывается не максимальный объем обрабатываемого помещения, а его площадь. Очевидно это сделано для удобства пользователей, так как площадь каждого помещения в своей квартире люди хорошо знают, а высота в среднем составляет около 2,5 м.

При необходимости бороться с плесенью или при объеме помещения более 200 м3 следует приобретать озонатор производительностью от 1 г/час. Тут работает простое правило, чем производительность больше, тем лучше, так как можно будет за более короткое время создать требуемую концентрацию озона в воздухе. Единственное ограничение, это цена прибора, которая с увеличением производительности озонатора растет в геометрической прогрессии.

Если в инструкции по эксплуатации озонатора не указана его производительность, то от покупки такого устройства советую воздержаться, так как будет невозможно рассчитать время озонирования.

Озон тяжелее воздуха в полтора раза и при озонировании стремится вниз. По этой же причине при озонировании озонатор следует устанавливать на максимально возможной высоте.

Потому лучше выбирать озонатор с встроенным вентилятором, который будет лучше распределять озон по объему помещения. Кроме того, за счет хорошего охлаждения генератора и излучателя озонатора он может работать круглосуточно, без отключений. Если в озонаторе нет вентилятора, то, как правило, время непрерывной работы такого озонатора ограничено.

Выбор генератора озона по производительности

Основой для изготовления самодельного озонатора послужил готовый блок, приобретенный в китайском онлайн магазине «АлиЭкспресс», состоящий из генератора высокого напряжения и излучателя.

Керамический излучатель уже был припаян к высоковольтным проводам генератора и бережно обернут поролоном.

Тип генератора выбирался исходя из напряжения питания, на которое он рассчитан и производительности выработки озона. Для применения в бытовых условиях оптимальным является озонатор, рассчитанный на напряжение питания переменного тока 220 В с производительностью озона 200 мг в час. Для озонирования салона автомобиля нужно выбирать озонатор, рассчитанный на напряжение постоянного тока 12 В с вилкой для подключения в прикуриватель такой же производительности.

Если в описании или на корпусе генератора нет данных о производительности, то такой генератор озона лучше не приобретать, в связи с отсутствием возможности расчёта времени озонирования помещений.

Конструкция и устройство самодельного озонатора воздуха

Все детали озонатора были смонтированы в пластмассовой банке с закручивающейся крышкой. По периметру банки были с помощью, разогретой на газовой плите тонкостенной трубки, методом плавления, сделаны отверстия диаметром ⌀8 мм.

Блок генератора и клеммная колодка были установлены на дно банки и закреплены к нему с помощью винтов гайками М3.

Для безопасности в разрыв одного из питающих проводов методом пайки был установлен плавкий предохранитель F1, рассчитанный на ток 0,25 А. Электрическая схема озонатора простая, поэтому возникновение короткого замыкания маловероятно. По этой причине не стал устанавливать для предохранителя отдельную колодку.

Заизолирован предохранитель был путем размещения его в разрезанный вдоль отрезок пластиковой трубки с последующим покрытием изоляционной лентой.

Можно было включать озонатор с помощью сетевой вилки, но для удобства в разрыв одного из питающих проводов был установлен малогабаритный тумблер.

Вентилятор был взят от старого советского компьютерного блока питания, рассчитанный на напряжение переменного тока 220 В. В крышке было вырезано ножом отверстие по размеру крыльчатки и вентилятор закреплен с помощью четырех винтов с гайками, как показано на фотографии.

Такой вентилятор можно заменить любым вентилятором от компьютера, рассчитанным на напряжение питания 12 В, подключив его через адаптер, преобразующий напряжение 220 В в напряжение 9-12 В постоянного тока.

Провода питания вентилятора были подключены к схеме с помощью клеммной колодки. На фотографии показан собранный озонатор со снятой крышкой.

Керамический генератор озона был размещен в центре корпуса озонатора и закреплен за провода с помощью пластмассового хомута, продетого через сделанные в корпусе отверстия.

На этой фотографии показан внешний вид озонатора со стороны дна. Работа по изготовлению самодельного озонатора закончена и можно приступать к его применению на практике.

Полезные рекомендации, как правильно и быстро сделать озонатор

Если нет опыта работы электриком и радиотехником – самой полезной рекомендацией будет сходить в магазин бытовой техники и купить озонатор заводской сборки. Если с навыками все не так плохо, то прежде чем собирать агрегат, следует ознакомиться с конструкцией уже готовых устройств, и взять готовую рабочую схему вместо изобретения велосипеда. Озонатор относится к приборам повышенной опасности, поэтому лучше учиться на чужих ошибках, чем на своих. Затраченное на ознакомление с готовыми, рабочими устройствами время окупится с лихвой.

Важные нюансы сборки бытового самодельного озонатора

Самым важным моментом является сборка излучателя. Необходимо грамотно подобрать изолирующие материалы, а также убедиться в том, что алюминиевые пластины излучателя не контактируют между собой, в противном случае может произойти короткое замыкание с вытекающими последствиями.

В обязательном порядке готовое устройство монтируется в прочный, не проводящий электричество корпус. Вопрос здесь стоит больше не об эстетике, а о безопасности эксплуатации озонатора.

Немаловажный нюанс – квалификация собирающего озонатор человека. Настоятельно не рекомендуется сборка подобных электроприборов дилетантом, в противном случае до оздоровления воздуха дело может не дойти – понадобится оздоравливать самого собиравшего.

Правила монтажа прибора

Монтаж осуществляется в такой последовательности:

• питание от сети;
• преобразователь напряжения с конденсатором на выходе;
• низковольтная обмотка катушки;
• по проводам высокого напряжения питание приходит на второй конденсатор, после чего на излучатель.

На вертикально установленный излучатель воздух подаётся принудительно посредством вентилятора.

Простейшая структурная схема

В простейшем случае озонатор – генератор высокого напряжения, выходные сетки которого обдуваются отдельным вентилятором. В схему обязательно включён плавкий предохранитель, защищающий сеть и провод от повреждения из-за короткого замыкания. Устройство потребляет энергии намного меньше, например, электроплитки, а значит, предохранитель на 0,5 или 1 ампер вполне сойдёт.

Сетка (или контур) – полосковая линия на керамическом диэлектрике, слабо светящаяся небольшим коронным разрядом, ионизирующим и озонирующим воздух. Вентилятор позволяет этому контуру (и плате генератора) охлаждаться – правильно, без нарушения технологий.

Сборка излучателя

Излучатель представляет собой две алюминиевые пластины, толщиной около 1 мм, скрепленные между собой на расстоянии 2 мм. В качестве изолятора между ними прекрасно подойдет обычное оконное стекло, толщиной 2 мм. Скрепляются эти пластины между собой через изоляторы — они не должны соприкасаться.

Сборка устройства происходит так:

1. Первоначально вырезаются две заготовки из стеклотекстолита, толщиной 3 мм и размерами 100мм. Х 100 мм. Они будут служить внешними изоляторами излучателя.
2. На одну из заготовок закрепляется пластина из алюминия, размерами 80 мм на 80 мм.
3. На пластину накладывается стекло, размерами 80 мм на 80 мм.
4. С двух противоположных сторон закрепляются пластины, из стеклотекстолита, но толщиной 4 мм и размерами 100 мм на 10 мм. Они будут служить обрамлением с двух сторон пластин излучателя и стекла.
5. На эти полоски текстолита накладывается вторая пластина алюминиевого излучателя.
6. Последним слоем «пирога» будет вторая заготовка из текстолита, толщиной 3 мм.

Стекло получается одной стороной лежит на текстолитовом изоляторе, а между второй стороной стекла и алюминиевым контактом расстояние в 1 мм. Именно здесь и будет происходить коронный разряд для производства озона. Теперь осталось все смонтировать в корпус, подключить детали и озонатор своими руками готов к работе.

Предлагаем посмотреть видео, где показано как будет выглядеть готовый самодельный озонатор.

Монтаж устройства

Озонатор собирается в такой последовательности:

1. Сеть
2. Преобразователь напряжения, на выходе которой стоит конденсатор.
3. Поле напряжение подается на низковольтную обмотку катушки.
4. При помощи проводов высокого напряжения с силиконовыми изоляторами, ток поступает на второй конденсатор, а с него на излучатель.

Следует не забыть в эту схему включить вентилятор, который будет подавать воздух на излучатель, установленный вертикально.

Правила эксплуатации и противопоказания

Чтобы не навредить своему здоровью, необходимо знать, как пользоваться озонатором. Несмотря на то что приборы, находящиеся в продаже, сертифицированы на предмет уровня вырабатываемого газа, во время того, как работает устройство, лучше покинуть помещение. После процедуры следует хорошо проветрить комнату.

• Нельзя использовать озонатор при высоком уровне влажности (более 95%) и в пожароопасном помещении. При эксплуатации прибора следует точно следовать инструкции и контролировать процесс озонирования воздуха, воды или продуктов.
• Озонатор-ионизатор воздуха нельзя эксплуатировать для обеззараживания воды или пищевых продуктов в металлической, резиновой или алюминиевой ёмкости. После использования прибора посуду нужно тщательно помыть.
• Озонирование воздуха можно производить и в помещениях с установленным кондиционером, фильтры которых часто служат распространителями болезнетворных микроорганизмов.

Какой эффект будет от работы озонатора, пользу или вред он принесёт, зависит от правильного выбора и эксплуатации прибора. Устройство следует выбирать исходя из площади помещения и цели использования. После покупки следует ознакомиться с информацией о количестве вырабатываемого газа, которая обязательно должна быть указана в паспорте устройства. Она не должна превышать допустимой нормы в 0,1 мг.

Подробно об озонаторе-ионизаторе MILLDOM

Чтобы разобраться, что такое озонатор воды или воздуха, и для чего он нужен, следует понимать, что такое озон и как он влияет на все живое. Об этом и поговорим в данной статье, а также обсудим вопрос, как сделать озонатор своими руками и что для этого понадобится. Итак, озон — это газ, трехатомарный кислород. Трехатомные молекулы очень неустойчивы, поэтому этот газ в природе встречается лишь иногда, во время грозы или в случаях мощных электрических разрядов, но вскоре разрушается. Также озон в природе образуется под воздействием ультрафиолетовых лучей, и наша планета окутана тоненькой озоновой оболочкой красивого голубого цвета, защищая все живое от космической радиации. Разрушение озона приводит к образованию большого количества высокоактивного кислорода. Он, в свою очередь, весьма благотворно в небольших количествах действуют на организм человека, окисляя различные продукты метаболизма. На патологические же микроорганизмы активный кислород действует разрушительно, убивая бактерии, вирусы, грибки и простейших.

Как сделать аквариум своими руками, и зачем вообще самодельный аквариум? Ведь в наше время аквариум можно купить в любом.

Что важно человеку для здоровой и счастливой жизни.

Почему бытовой озонатор должен присутствовать в каждом доме? В первую очередь, задумайтесь, для вас современный человек — это какой человек? Наверняка, вам приходят в голову разные характеристики современного человека: успешный, образованный, разносторонне развитый, мобильный… А вот прозвучала ли такая характеристика, как здоровый? К сожалению, данная характеристика к современному человеку относится не в полной мере. Да, продолжительность жизни стала больше, но у нас огромный уровень заболеваемости и смертности. Что мы подразумеваем под словом «здоровье», и как наш организм борется с заболеваниями? В первую очередь в организме человека есть такая защитная система, как иммунитет. Это не только способность организма противостоять различным инфекционным агентам, но и возможность противостоять различным токсинам, чужеродным веществам, которые попадают в организм и могут нанести вред.

Но на сколько мы с вами можем сохранить здоровый иммунитет при современном уровне жизни? Практически не можем! У нас есть очень большое количество стрессовых ситуаций (эмоциональный, физический стресс). Нерациональное питание, употребление рафинированных продуктов, бесконтрольный прием антибактериальных препаратов, вредные привычки, малоподвижный образ жизни, плохая экология. В основном, мы стараемся переселиться в какие-то крупные города-мегаполисы, где большая плотность населения, загазованность, развитие промышленности. С одной стороны — это улучшение качества жизни, но экологическая обстановка оставляет желать лучшего.

Как вы думаете, что такое хорошая экология? У кого-то возникнут такие картинки, как зелёные поля и голубое небо, для кого-то — это горное озеро там, где не ступала нога человека. Мы все под хорошей экологией понимаем наличие чистого воздуха, чистой воды, чистых продуктов питания.

Почему для нас так важна вода? Потому что организм человека состоит в разные периоды жизни от 70% до 90% воды. Когда организм обезвоживается на 10%, наступает психическая и физическая недееспособность, то есть человек не может выполнять свои элементарные функции. Когда обезвоживание происходит на 20%, уже возможно наступление летального исхода.

В организме постоянно происходит обмен воды, если она не меняется и застаивается, то не участвует в биологических процессах. Вода — это очень активный элемент в нашем организме, она меняется на протяжении суток на 5-6%, в течение 10 дней подвергается обмену 50% жидкости, которая находится у нас в организме.

Если мы говорим о чистом воздухе, что нас интересует в первую очередь? Конечно же, кислород. Во-первых, это самый распространённый на земле элемент, в виде оксидов и соединений он составляет половину массы земной коры, он входит в состав воды, входит в состав ткани живых организмов. Концентрация свободного кислорода атмосферы поддерживается фотосинтезом

Но самое важное, что мы живем именно за счет активного кислорода, в организме каждую секунду происходит огромное количество биологических и окислительных процессов, тканевое дыхание. Взрослый человек в покое в течение часа в среднем потребляет около 12 литров кислорода, при увеличении физической активности потребление кислорода в час может повышаться в десятки и более раз

Озон – это один из изомеров кислорода. Этот газ имеет голубой цвет, обладает характерным запахом воздуха, чистого, как после грозы. Сильнейший окислитель, имеет химическую формулу О3, он является неустойчивым изомером кислорода (О3=О2+О).

В природе газ образуется достаточно активно, причем не только во время грозы, но и в процессе испарения воды, при действии ультрафиолетовых лучей (солнечной радиации), в природе он наблюдается в горах и хвойных лесах. В горах, в хвойных лесах и после даже небольшой грозы дышать становиться легко, а небо кажется еще более голубым.

Эксплуатация

Трансформаторы микроволновых печей не предназначены для продолжительной работы – сильно греются обмотки, поэтому, в идеале, лучше использовать таймер от микроволновой печи для ограничения времени работы озонатора (фото 2). Или последовательно с первичной обмоткой подключить неполярный конденсатор типа МБМ на 2-10 мкф, 250-600 вольт – в этом случае уменьшается нагрев сердечника трансформатора из за уменьшения тока первичной обмотки (у меня в холостом режиме без конденсатора трансформатор потреблял ток 4 ампера)

Следует обратить внимание на надежность крепления проводов от трансформатора к электродам трубы генератора, так как при плохом контакте между электродом и проводом возникает электрическая дуга, которая нагревает пластик трубы, следствием является пробой пластика и замыкание высоковольтных электродов озонатора друг на друга.
Дуга, зажженная на вторичной обмотке, горит весьма эффектно и даже если поместить проводники тока в воду, она будет продолжать гореть и там. Из-за большого потребления тока горящей дугой, трансформатор начинает дымить от перегрева – так как данный режим работы соответствует практически короткому замыканию вторичной обмотки.
Рассмотренная установка может служить для очистки помещений от грибковых и плесневых поражений, устранению посторонних запахов, дезинфекции подвалов и погребов, дезинфекции систем кондиционирования автомобилей и последствий  курящих автовладельцев в салонах авто.
Не следует забывать, что озонатор не очищает воздух, а лишь разрушает атомы ароматических соединений и клетки органических образований в окружающем пространстве

Частицы пыли, попав в трубу озонатора с помощью вентилятора, прилипают к стенкам и время от времени трубу необходимо прочищать особенно при частом использовании озонатора, особенно в запыленных помещениях.
Наличие высокого напряжения порядка 2000 вольт, требует соблюдения правил техники безопасности, осторожности и внимательности при использовании озонатора. В целях пожарной безопасности использование предохранителя в первичной сети трансформатора обязательно.
Запрещается использовать озонатор в присутствии людей и животных

После отключения генератора озона требуется какое-то время для самораспада молекул озона находящихся в воздухе (как правило, несколько минут, зависит от  мощности генератора) и находится в это время в помещении не рекомендуется.

Принцип работы установки

При химической очистке распыленная озоно-воздушная смесь реагирует с растворенными в воде загрязнителями. Сам по себе процесс очистки имеет сходство с поглощением жидкостью паров воздуха, однако реакция является гораздо более сложной.

Главный способ добычи озона для использования при химической очистке воды представляет собой синтез кислорода. Этот метод получения озона сделал популярными озонаторы, принцип работы которых основан на том, что охлажденный до 6°С кислород подается в сосуд, где он оставляет долю содержащейся в нем влаги.

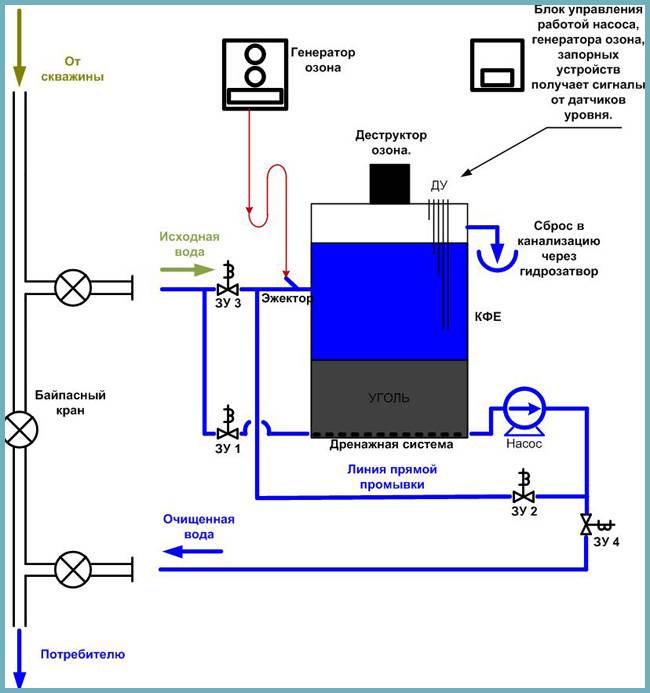

Схема очистки воды озоном

Далее осушенный кислород перемещается к озоновому генератору, где под действием мощных электрических зарядов и происходит его преобразование в озон. Уже отсюда озон по стеклянным трубкам подается непосредственно в место подачи озоно-воздушной смеси. Применение трубок из иного материала недопустимо, так как озон очень быстро окисляется, а при контакте со стеклом он сохраняет свои химические свойства на протяжении 5-6 минут.

Иногда в установках для озонирования используется одновременно два генератора, один из которых отвечает за предварительную очистку.

Реактор представляет собой систему резервуаров, куда при помощи насосов нагнетается вода для проведения очистки. На первом этапе происходит окисление воды в основном резервуаре, по завершении которой воздушно-озонная смесь поступает в запасной резервуар, где она контактирует со свежей, еще не прошедшей очистку, водой.

Озонирование воды имеет ряд преимуществ, заключающихся в свободном выборе объема резервуара и возможности перенаправления воды в данном процессе. Получение озона не требует значительных материальных затрат, самым дорогим является электричество, потребляемое генератором. Для получения 1 кг озона потребуется всего 18 кВт электроэнергии, а при использовании вместо кислорода воздуха данный показатель может быть снижен.

В больших промышленных установках, как правило, барботируют озоно-воздушную смесь через толщу очищаемой воды. При этом важнейшим технологическим этапом считается одновременный контакт воды с озоном, с равномерным распределением последнего по всему объему обрабатываемой воды.

В установках с невысоким уровнем производительности озона довольно эффективным считается метод инжекции, в ходе которого вода, проходя через инжектор, создает в нем разрежение, благодаря которому в воду поступает требуемый объем озона.

В результате перемешивания озона в инжекторе последний рассыпается на мельчайшие пузырьки, благодаря чему увеличивается скорость растворения озона в воде. Для улучшения растворения принято использовать пульсационные колонны, оснащенные распределительными тарелками. Этим достигается увеличение производительности генератора.

Сборка излучателя

Если не удалось раздобыть керамический изолятор – его заменит обычное оконное стекло. Можно воспользоваться и текстолитом, с которого при помощи мощного паяльника удалены токоведущие дорожки старой печатной платы. Сделать нужно следующие операции.

• Вырежьте две пластины из стеклотекстолита с толщиной не менее 3 мм и размерами 10х10 см.
• Положите и закрепите на одном из этих кусков алюминиевую пластину 8х8 см. Проделайте то же самое с другими заготовками из алюминия и стеклотекстолита.
• Далее закрепите на эту пластину такой же по размеру кусок стекла. Толщина стекла – не менее 2 мм.
• Скрепите весь «бутерброд» при помощи внешних скоб, расположив их как можно дальше от токоведущих частей. А также приспособьте его под крепление внутри корпуса, установив винтовые стойки или пластиковые натяжители.

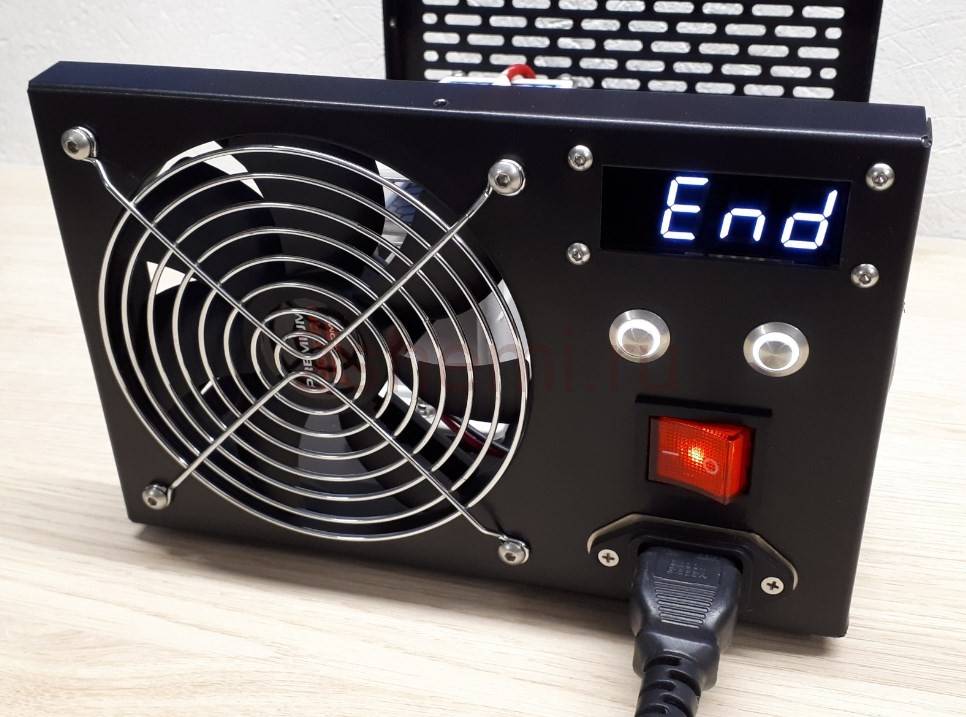

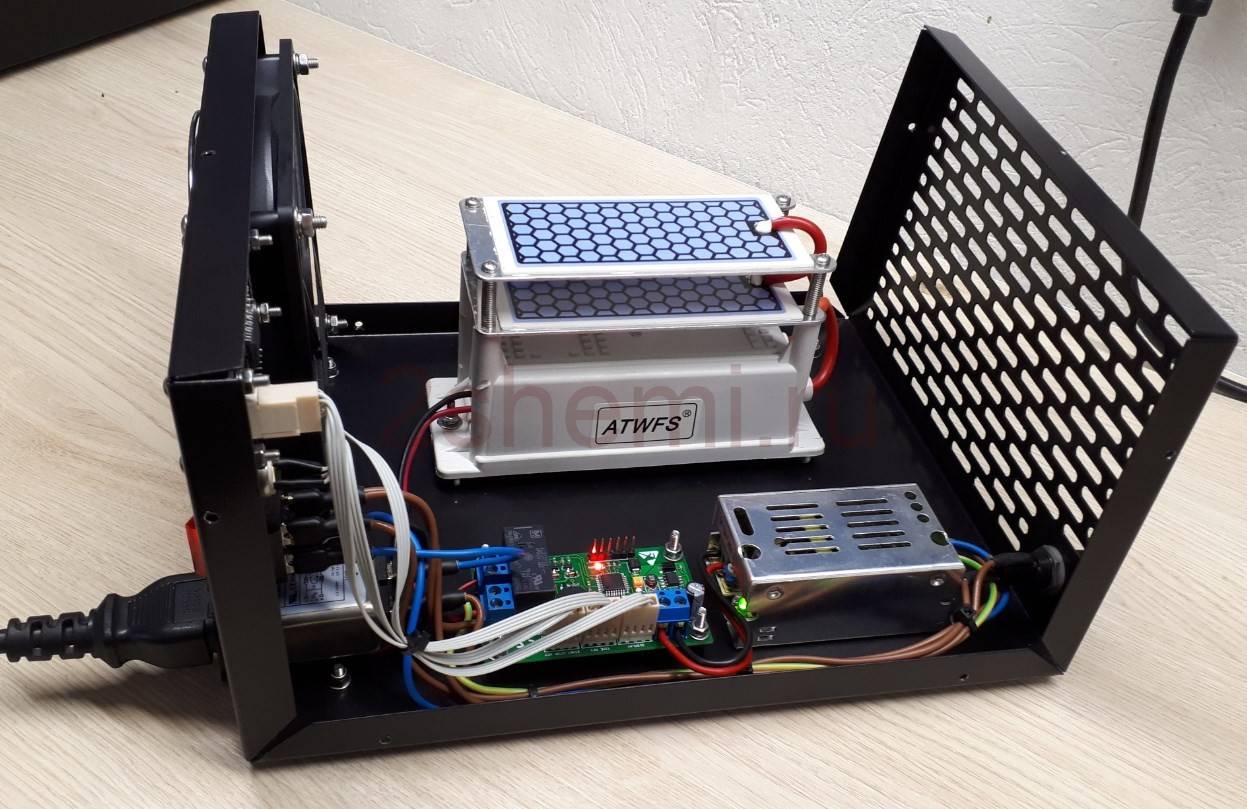

Принцип работы озонатора

Озонатор управляется с помощью 2 кнопок. Кнопка ВРЕМЯ и кнопка ПУСК / СТОП. Первая позволяет выбрать время цикла озонирования в диапазоне от 5 до 95 минут с 5-минутными интервалами. Удерживание этой кнопки сохраняет текущее отображаемое время как время по умолчанию — устройство покажет время, когда оно запущено.

Кнопка ПУСК / СТОП запускает цикл. Каждый цикл начинается с включения питания вентилятора и обратного отсчета 10 секунд, чтобы успеть закрыть дверь в автомобиле или покинуть комнату. Через 10 секунд раздастся длинный звуковой сигнал, реле включится и начнется цикл озонирования. По окончании времени (после отсчета установленного времени до нуля) реле озонатор выключит и в течение следующей минуты схема звуком сигнализирует об окончании процесса (прерывистый сигнал 1 Гц), на дисплее мигает слово «End», а через минуту оно горит постоянно, вентилятор выключается.

Всего на проект затрачено около 5000 рублей. Вроде бы много, но цены на такие озонаторы с цифровым таймером стартуют от 10000 рублей и выше, так что выгода налицо.

Применение таймера при озонировании

Как было сказано выше, озон при концентрации в воздухе более 0,02 мг на куб.метр опасен для человека и поэтому необходимо производить озонирование при отсутствии людей и животных.

Для того, чтобы не испытывать неудобств и не привязывать свое внимание к озонированию обычно используют таймер, позволяющий включать в назначенное время озонатор и выключать через заданный промежуток времени. Как правило промышленные озонаторы снабжены таймером

Если в озонаторе нет таймера, как например у моего, самодельного, можно воспользоваться любым внешним. Я в своей практике использую внешний электромеханический розеточный суточный таймер TM50, который вставляется в розетку, а в него уже вставляется вилка озонатора. Его вы видите на фотографии. Подобные таймеры недорогие и универсальные. К ним можно подключать любые электроприборы.

Для программирования таймера сначала нужно вращая циферблат по часовой стрелке совместить с указателем текущее время. Далее нажать и утопить сегменты против нужного времени, вставить таймер в розетку и подключить к нему вилку озонатора. Сбоку таймера есть движковый переключатель, с помощью которого можно помимо таймера включить озонатор для проверки исправности розетки и самого прибора. Таймер не будет работать, если озонатор не включен расположенным на нем выключателем.

На фотографии текущее время таймера установлено 19-30, а время включения – с 2 до 3 часов ночи. Если до 2 часов ночи следующих суток таймер не извлечь из розетки, то он опять включит устройство, и так каждые сутки.

Так как длина сетевого шнура озонатора ограничена, то при озонировании я использую удлинитель. На фотографии показан самодельный озонатор, подключенный к таймеру с удлинителем. Кстати, таймер можно подключить и перед сетевым удлинителем, а уже к нему подключить любое устройство.

Послесловие

Прошло уже три года как построен этот девайс. Как оказалось, для самого генератора озона не требуется никакой трубы – достаточно положить диэлектрическую пленку сверху на сам корпус высоковольтного трансформатора от микроволновки. Я использовал прозрачную пленку предназначенную для печати на лазерных принтерах, материал предположительно политетрафталат, обладает стойкостью к нагреву и высокому напряжению, применяется так же как диэлектрик высоковольтных конденсаторов. Простой полиэтилен долго не выдерживал его пробивало высоким напряжением вторичной обмотки. Поверх пленки нужно положить кусочек сетки. Сердечник трансформатора является одним электродом генератора озона  (вторичная обмотка трансформаторов от микроволновых печей всегда одним концом  обмотки подключена к сердечнику трансформатора). Сетка, изолированная пленкой от сердечника, подключенная ко другому концу высоковольтной обмотки кусочком провода – второй электрод генератора. Чтобы сетка не сползала с сердечника трансформатора в процессе работы генератора, я ее прижал магнитом от  неисправного магнетрона. Просто положил сверху сетки, а чтобы магнит не закрывал поток воздуха над сеткой – между сеткой и магнитом положил деревянные зубочистки, магнит прижал зубочистки к сетке, а сетка плотно прижалась к пленке и сердечнику трансформатора (фото 3).

Фото 3. Упрощенный генератор озона.

Литература

1. Баранов А.Ф., Елесин А.П., Михайлова Т.К. Патент RU2200701: “Генератор озона” (2002). Сайт NPTO.com.
2. Титов Е.Д. Патент RU2034777: “Способ получения озона и устройство для его осуществления” (1991). Сайт NPTO.com.
3. Войцеховский Я. “Радиоэлектронные игрушки”. Советское радио. 1978. Пер. с польск. – с. 587-588.
4. Шелестов И.П. “Радиолюбителям полезные схемы”. Солон. 1998. – с. 148-149
5. https://www.youtube.com/watch?v=0mhJHcoAt88 (Плавка цветных металлов в микроволновой печи).

Озонатор — вред или польза?

По своей сути озон — это сильный окислитель, такой же, как фтор и хлор. Он уничтожает микроорганизмы, и поэтому ультрафиолетовая бактерицидная озонирующая лампа массово используется для дезинфекции. При этом человеческие клетки имеют собственные антиоксиданты, часть из которых находится в клеточных мембранах. Антиоксиданты препятствуют реакциям окисления, которые нежелательны, и таким образом исключают вредное влияние озона на организм человека. Хотя при высоких концентрациях воздействие озона может быть разрушительным, газ может преодолевать антиоксидантный клеточный барьер и наносить организму вред.

Поэтому официальная медицина озонотерапию не признаёт, хотя озонация помещений и лампы ДРЛ для дезинфекции широко применяются. Можно сказать, что медики просто перестраховываются, по одной лишь причине — грань между полезными и вредными свойствами озона слишком тонка. Но нетрадиционная медицина озонотерапию широко применяет и пропагандирует.

По вопросу вреден ли для человека озон, можно сказать следующее: при превышении его концентрации в первую очередь страдают слизистые оболочки респираторных путей, бронхов и легких. Возможны воспалительные процессы в этих органах, развитие бронхитов, эмфиземы легких и пневмосклероза. А если вдохнуть высококонцентрированный озон, можно получить смертельное отравление.

Ещё к вредным последствиям озона можно отнести образование нерастворимого холестерина. Длительное вдыхание озона (например, если практиковать слишком частое озонирование салона автомобиля) у мужчин может привести к массовой гибели сперматозоидов и бесплодию. Слишком частое озонирование помещений может спровоцировать рост раковых клеток и преждевременное старение.

Поэтому нужно знать предельно допустимые концентрации озона в воздухе. Максимум составляет 0,1 миллиграммов на кубический метр воздуха. Хорошая новость состоит в том, что концентрацию, в 10 раз меньше предельной, обонятельные рецепторы человека прекрасно улавливают. Поэтому можно утверждать, что озонаторы в розничной продаже – вполне безопасные приборы.

Что это за метод очищения?

Озон – это нестабильная модификация кислорода, молекулы которой состоят из трех его атомов (O3).Представляет собой сильно ядовитый газ голубого цвета с ярко выраженным запахом. Характеризуется как один из мощнейших окислителей.

В природе образуется под действием электричества (в эпицентре грозы) и ультрафиолетового излучения (в озоновом слое)

В обоих случаях сырьем является кислород воздуха.Обратите внимание: как средство дезинфекции, этот газ в 4-5 раз сильнее УФ излучения и в 500-800 раз эффективнее хлора. Озонирование – это направленное воздействие на жидкую или газообразную среду путем растворения в ней озона

Методы искусственного получения газа схожи с природными.Самый популярный, экономически обоснованный способ применяется в озонаторах, как промышленных, так и бытовых. Здесь образование озона происходит в результате воздействия электрических «коронных» разрядов на чистый кислород или воздух. Цели озонирования связаны с основной характеристикой этого газа:

• Дезинфекция озонируемой среды;
• Окисление металлов, солей, газов и прочих посторонних растворенных в среде примесей.

Результат такого воздействия – почти идеально чистая и прозрачная среда (воздух или вода), насыщенная кислородом. В случаях, когда остается переизбыток газа, вода может обладать голубоватым оттенком.

Однако в воздухе период распада озона – чуть больше 1 часа, затем остается лишь кислород. Поэтому, при соблюдении технологии, опасности он никакой не представляет.

Общая информация

Кислород включает в себя два атома. Озон формируется при добавлении третьего. Происходит это из-за воздействия УФ-излучения. Именно по этой причине у Земли есть озоновый слой.

Кроме того, озон способен влиять на материалы и живые организмы. Оказывая воздействие на бактерии и вирусы, он предотвращает их развитие. В связи с тем, что озон является мощным окислителем, его часто применяют при дезинфекционных мероприятиях.

В умеренном объеме озон не представляет опасности для человеческого организма. В наших клетках есть антиоксиданты, препятствующие окислительным процессам. Однако многие медицинские специалисты негативно относятся к озонотерапии, потому что в большом количестве этот газ может принести существенный вред.

Чрезмерный объем озона, попав в организм, может привести к очень неблагоприятным последствиям — от банального ухудшения общего состояния до значительных сбоев в функционировании нервной и дыхательной систем. Потому существует предельная норма концентрации газообразного вещества в жилых помещениях и атмосфере. В комнате его содержание не должно превышать 0,1мг/куб.м. Обнаружить газ несложно, так как его запах похож на аромат, который можно почувствовать при грозовых раскатах на улице.
