Как заменить картридж в смесителе самостоятельно

Виды и строение однорычажных смесителей

Однорычажные смесители отличаются по внутреннему рабочему элементу, который «отвечает» за смешивание воды высокой и низкой температуры. Исходя из этого они бывают:

1. Шаровыми. Внутри устройства есть шар с тремя полостями, соединенными между собой. Он плотно подогнан к корпусу прибора, потому система полностью герметична. Шар изготовлен из металла.
2. Картриджными. В корпусе так же плотно установлен картридж цилиндрической формы. Чаще всего его изготавливают из пластика.

Картриджный однорычажный смеситель

Составные части устройства:

• сама рукоятка управления;
• основной корпус;
• носик, который осуществляет функцию контроля струи;
• круговая гайка;
• трубки для быстрой подачи воды;
• прокладки из силикона, мягкого пластика, резины или любого другого материала;
• крепепежные элементы.

Чаще из строя выходят уплотнители и прокладки, отвечающие за герметичность стыков устройства. Но, чтобы заменить их – смеситель придется полностью разобрать.

Если же причина того, что однорычажный смеситель перестал полноценно функционировать, кроется в картридже или шаре – ремонту они уже не подлежат. Либо их заменяют, либо приобретают новый смеситель.

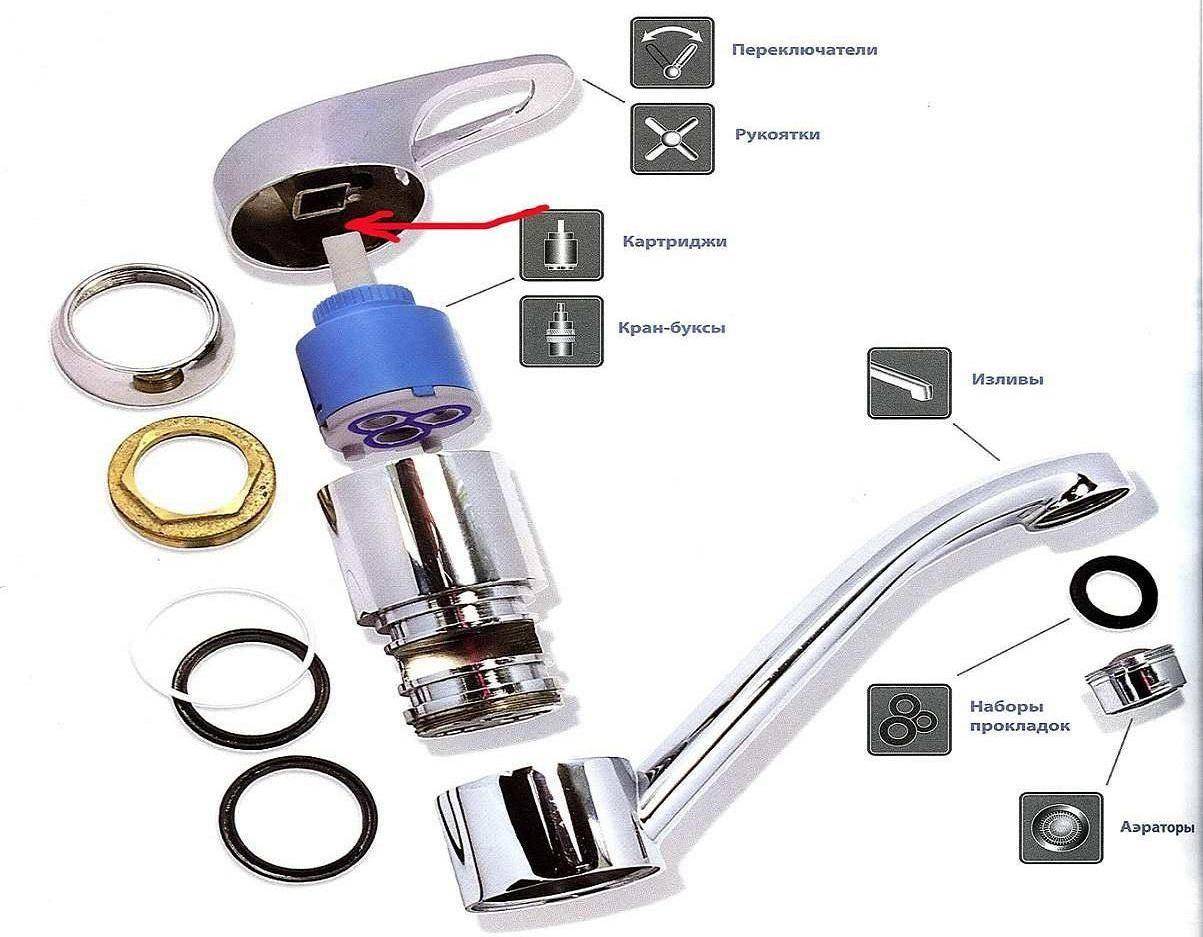

Устройство однорычажного смесителя

В каких случаях возможен ремонт смесителя

Далеко не все поломки смесителя можно устранить с помощью ремонта. Замена картриджа или иной ремонт проводится в случае следующих поломок:

• картридж протекает;
• при включении на полную мощность, шаровый смеситель выдает слабый напор воды;
• при включении вода одновременно подается в излив и душ;
• поломка кнопочного переключателя.

Более серьезные поломки случаются крайне редко, но требуют замены всего смесителя.

Картриджный смеситель

Разбираем смеситель

Разобрать и отремонтировать подтекающий однозахватный смеситель сможет практически каждый человек. Для этого не нужно профессионального инструментария.

Для ремонта понадобятся:

• отвертка или нож;
• ключ-шестигранник подходящего размера;
• плоскогубцы.

Инструменты, необходимые для ремонта крана

Порядок действий

• Отверткой (или ножом) снять заглушки на рычаге, обозначающие направление рукоятки для подачи горячей и холодной воды.
• Открутить винт и снять рукоятку.
• Аккуратно открутить керамическую и круговую гайку с корпуса. Делается это с помощью ключа или вручную.
• Вынуть картридж из корпуса.

Совет. Наличие выемок в гайке обязывает проводить ее демонтаж с особой аккуратностью, иначе запчасти можно повредить без возможности исправить дефект.

Вся процедура по разборке смесителя занимает в среднем 10 минут и под силу каждому.

Раскручивайте смеситель осторожно, чтобы не повредить поверхность крана

Устраняем течь

Причиной протекания однорычажных смесителей зачастую являются вышедшие из строя картриджи. Случается это из-за попадания в междисковое пространство абразивных частиц мусора. В этом случае картридж подлежит замене.

При выборе сменного элемента стоит учесть, что отверстия в картридже могут быть разного диаметра (3 или 4 см). Также картриджи могут отличаться фиксаторами на нижней пластине. Для замены рекомендуются картриджи с силиконовыми прокладками, так как они более долговечны под воздействием воды.

После установки нового картриджа в корпус, смеситель собирается в обратном разборке порядке.

Раскручиваем кран — поэтапно

Течь переключателя «Кран/Душ»

Зачастую неполадка связана с износом внутреннего сальника. Для устранения неполадки его (сальник) необходимо заменить. Порядок устранения неполадки:

1. Рукоятка должна находиться в закрытом положении.
2. Демонтируйте гибкий душевой шланг.
3. С помощью плоскогубцев извлеките кнопку переключателя с крана.
4. Стержнем или отверткой выверните из носика переходник.
5. Замените износившийся сальник-кольцо.

Демонтаж переключателя душ/кранСовет. Во избежание повреждения хромированной поверхности смесителя все работы лучше делать через плотную мягкую тряпочку.

Наиболее частые поломки ванного смесителя

Описание стандартных поломок смесителя

Первым делом мы рассмотрим наиболее частые поломки, которые могут возникнуть в процессе эксплуатации устройства. Самыми распространёнными являются:

• протекание жидкости при полностью закрытом вентиле крана. В рычажных смесителях это происходит из-за повреждения картриджа мелкими механическими частицами. В вентильных устройствах такое возникает при износе или повреждении внутренних элементов вентиля;
• срыв резьбы вентиля или соединительной резьбы. Такая поломка возникает в случае чрезмерного применения силы во время закрытия крана, что приводит к срыву внутренней резьбы вентиля. Полная замена крана в ванной потребуется при срыве соединения смесителя с водной магистралью. Это обычно случается с кранами, которые установлены на стенах, если на них опереться во время принятия душа.;
• коррозия внутренней части корпуса. Этому подвержены все ванные смесители, которые сделаны не из нержавеющего материала.

Такие неполадки как срыв резьбы и коррозия корпуса присущи изделиям низкого качества.

Техника разборки шарового однорычажного смесителя

Шаровой смеситель от своего картриджного «собрата» отличается не только формой смесительной детали. У первого также есть и другие особенности, в частности, наличие дополнительных уплотнительных элементов. В отверстиях шара устанавливаются резиновые прокладки, подпираемые пружинами. Они чаще портятся и подлежат замене.

Техника разбора шарового однорычажного смесителя:

Поддеть ножом или отверткой декоративный элемент на корпусе, удалить его.
Шестигранной или крестовой отверткой открутить фиксатор. Удалить его.
Снять рычаг.
Вручную открутить защитный колпачок.
Разводным ключом открутить прижимающую гайку.
Далее алгоритм действий немного меняется в сравнении с разбором картриджного однорычажного смесителя. Под гайкой установлены две детали – кулачковая шайба, кулачок. Под ними располагается шаровой смесительный элемент

Их необходимо осторожно снять.
Теперь можно вытащить сам шар.
Взять отвертку и удалить подпружинные резинки.
Заменить детали. Провести сборку, начиная с установки шара и далее.

Разборка шарового однорычажного смесителя

Как разобрать однорычажный смеситель своими руками смотрите в видео:

Алгоритм замены картриджа

Замена устройства в смесителе – это процесс, который выполняется в обратном направлении.

1. Новый картридж для смесителя устанавливается в корпус так, чтобы его нижняя часть выступающими частями стала в пазы корпуса. Звук щелчка будет знаком его правильной установки.
2. Дальше на место устанавливается гайка-фиксатор и кольцо.
3. Последним устанавливается рычаг.
4. Рычаг фиксируется на своем месте.
5. Закрученный винтик, что прячется под декоративной точкой, станет последним шагом.

Стандарты по параметрам картриджа

Самые распространенные размеры (по ГОСТу) картриджей, которые подходят к смесителю:

• кабин для душа – 32 мм,
• умывальника – 28 мм,
• раковины – 35 мм
• для ванной комнаты – диапазон 40-46 мм.

Большая модель картриджей, необходимых для смесителей производится в Китае. Есть закономерность, что большой смеситель однорычажный (с большим диаметром излива), более качественный. Для других стран производителей такое правило не подходит.

Картридж на смеситель выбирается с учетом:

• показателя диаметра;
• измерений высоты с ножкой;
• большой точности высоты его без штока.

Особенности замены картриджа в смесителе своими руками

Если возникает неисправность с краном стоит сначала позаботиться о нужных инструментах под рукой. Для замены картриджа в смесителе для ванной или кухни понадобится:

• стандартный набор отвёрток;
• газовый ключ (разводной);
• чистая тканевая салфетка;
• плоскогубцы;
• вещества для удаления накипи (уксус).

Многих замена картриджа в кране как вид ремонта пугает. Но на самом деле это сделать довольно просто если знать как извлечь картридж из смесителя. Пошаговая инструкция о том, как поменять картридж для смесителя выглядит следующим образом:

Самым сложным действием является откручивание гайки картриджа смесителя

1. Отвёрткой снять декоративную заглушку. Если она очень туго прикреплена (прикипела) можно воспользоваться раствором уксуса. Стоит нанести его на соединение и вновь повторить попытку.
2. После снятия заглушки необходимо открутить закрепляющий винт с помощью подходящей отвёртки. Когда винт извлечён, нужно руками снять рычаг.
3. Далее, нужно открутить гайку картриджа смесителя. Нередко из-за накипи она тяжело поддаётся. Как открутить гайку картриджа смесителя в таком случае? Придётся снова воспользоваться средством от никапи. Ещё можно попробовать приложить больше усилий на ключ, но стоит быть крайне аккуратными, потому как вынуть картридж из смесителя нужно не повредив гайку, найти новую в продаже вряд ли удастся.
4. Следующим шагом является очистка местонахождения элемента.
5. Новый картридж стоит ставить так, чтобы выступы совпали с сёдлами устройства.
6. Далее, всё вновь собирается в обратном порядке. Таким же способом выполняется замена картриджа для одноручного смесителя.

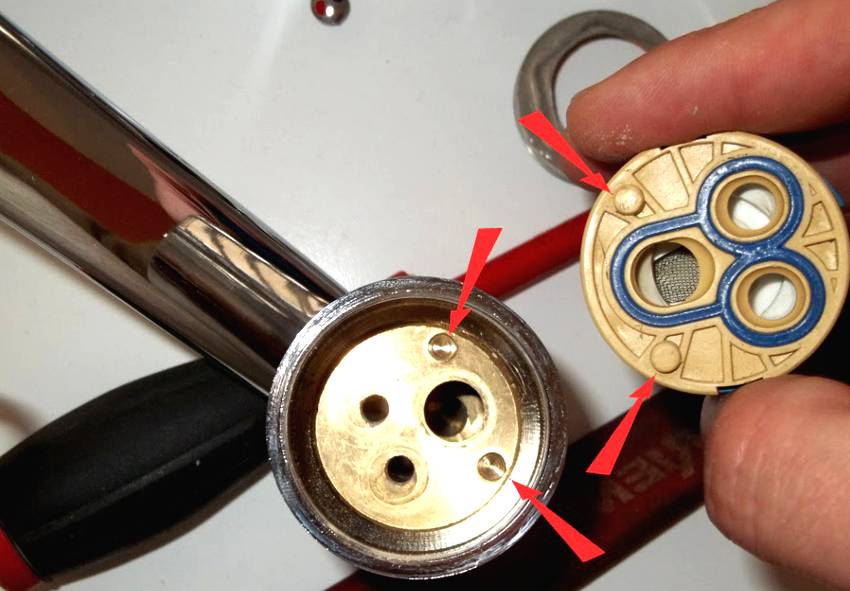

Новый картридж необходимо устанавливать так, чтобы выступы на нём совпадали с углублениями в смесителе

Тонкости ремонта картриджа смесителя и переключателя в ванной

При ремонте переключателя смесителя для ванны стоит понимать, с каким видом устройства нужно работать. Ремонт этих изделий может несколько отличаться.

В советские времена был крайне распространён золотниковый вид смесителя, который сегодня встречается крайне редко. В большинстве случаев современные смесители оснащены картриджами. Замена картриджа в смесителе для душа стандартная. Иногда проблема возникает не только с тем как вытащить картридж из смесителя в ванной, но и с тем как его отремонтировать. Очень часто картридж ремонту не подлежит, приходится покупать новый.

Неисправностью сантехнического устройства в ванной может служить не только картридж, но и проблемы с уплотнительными кольцами или износом пружины. При износе уплотнительных колец часто можно наблюдать протекание воды. С появлением такой неисправности стоит заменить кольца на новые или попробовать размягчить имеющиеся.

Замена происходит следующим образом:

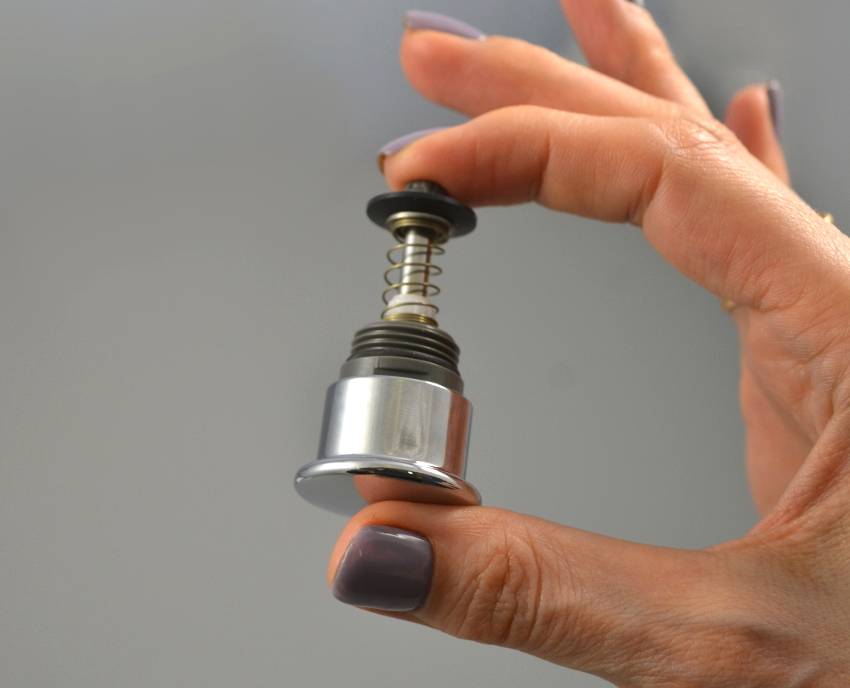

Износ уплотнительных колец и пружины переключателя также могу привести к выходу из строя смесителя

• крайне аккуратно снимается кнопка переключателя. Для этого лучше использовать разводной ключ;
• также ключом раскручивается всё устройство смесителя;
• вынимается шток;
• извлекаются вышедшие из строя уплотнители, которые впоследствии меняются на новые;
• вся конструкция собирается обратно.

Пружину же отремонтировать нельзя, придётся приобретать новую. Способ замены пружины выглядит следующим образом:

• разводным ключом снимается излив, душевой шланг;
• вытаскивается переходник;
• вынимается шток со старой пружиной;
• старый элемент меняется на новый;
• происходит обратная сборка.

Если кнопка переключателя ремонту не подлежит, можно произвести ее замену

Замена кран буксы

Менять кран буксу в смесителе можно только на идентичную. Для этого необходимо смеситель разобрать. Прежде чем его разбирать, необходимо перекрыть воду в трубе во избежание небольшого наводнения. Для этого необходимо перекрыть вентиль. Он находится перед смесителем и может иметь вот такой вид.

Это современные шаровые краны. В таком положении вода свободно проходит в трубе. Для перекрывания воды его лепестки необходимо повернуть на 90 градусов.

Если на подводящей трубе такого крана нет, значит, необходимо искать перекрывающий кран на трубе большего диаметра. Он может иметь такой вид.

Для перекрывания воды ручку необходимо повернуть на 90 градусов. Если и такого вентиля нет, то необходимо перекрывать воду на стояке, который идет снизу вверх с первого и до последнего этажа.

Хороший совет: Не ремонтируйте смеситель, не перекрыв воду. Это чревато скандалом с соседями снизу.

Устройство смесителей

До начала ремонтных работ нужно узнать, как устроен смеситель. Кран для ванной комнаты или кухонной мойки оснащен одной ручкой регулировки. Она закрепляется под накладкой одним винтом. Смесители бывают с картриджами или шаровыми.

В однорычажных моделях современного выпуска основным элементом крана является картридж. В нем горячая вода смешивается с холодной. Картридж расположен внутри корпуса. Здесь есть три перфорированных диска из керамического материала. Они прилегают очень плотно и не пропускают воду.

Два из этих дисков сохраняют неподвижность во время работы. Третий подвижен и соединен с рычагом переключения. Когда положение ручки-рычага изменяется, происходит смещение дисков. В результате осуществляется подача воды, которая предварительно смешана внутри корпуса.

Шаровый смеситель имеет другую конструкцию. Основной его деталью является полый шар, который перемещается внутри корпуса. От поворота ручки шар начинает двигаться, благодаря специальному штырю. Тогда из крана течет вода. Герметичность такому смесителю обеспечивают резиновые прокладки.

Строение смесителя с катриджем

Самыми популярными в своей сфере сантехники можно назвать вид смесителя с картриджем. Основной составляющей такого смесителя является картридж, именно он чаще всего и ломается. Он выполняет функцию смешивания холодной воды и горячей. Представлен он в виде цилиндрического пластикового корпуса. Эти керамические диски, в самом механизме рабочий только один керамический диск он двигается относительно двум не подвижным дискам, которые расположены ниже на уровень. И при этом отверстия этого диска перемещаются для подачи то горячей воды, то холодной, так как рабочий диск полностью связан с рычагом.

Однорычажные смесители являются самыми простыми из всех существующих кранов

Также есть и другие запчасти в смесителе, а именно:

• Корпус для расположения картриджа;
• Рычажок;
• Прижимная крышка смесительной камеры;
• Излив с аэратором на кране;
• Прокладки.

Картриджи вставляют в корпус и прижимают. Но у смешивающей камеры по центру находится и белый пластиковый штырь, который выступает сверху крышки. Именно на него крепится поворотный рычаг.

Что приводит к выходу из строя картриджа и смесителя:

Что такое картридж (кранбукса) смесителя, крана
– нажимаешь на ручку крана а вода полностью не перекрывается;
– холодная вода плохо смешивается с горячей;
– появляются посторонние шумы, скрипы внутри крана;

Помните: – Если у вас при работе крана подтекает душ, не обязательно что это проблема в картридже!!!
А влияет на поломку картриджа:

качество подаваемой Гор. водоканалом воды;
присутствие различного рода примесей;
отложения солей;
гидроудары в системе (перепады давления);
нарушения условий эксплуатации и сборки системы подачи воды в дом;
истёк срок эксплуатации;
потому что Китай-Китайский.

Дабы хоть как-то оттянуть кончину картриджа да и смесителя в целом, эти нюансы нужно помнить на этапе покупки самого смесителя и сборки подачи воды в квартиру или дом!!!
Бытовой фильтр
Редуктор
!!! ЗАКАЗАТЬ ЗАМЕНУ КАРТРИДЖА В КРАНЕ !!!

071-355-61-05 или 095-896-48-74 Так же можете стучать – sergej2638@mail.ru. После 21:00 принимаются только экстренные звонки!!! Если не ответили – наберите позже! Человек повышенной занятости и может не перезвонить в виду загруженности, а ваша проблема не будет решена!!!

Предложение по замене смесителя актуально для всех городов ДНР:

Ремонт шарового смесителя

Основной ремонт шарового смесителя на кухне своими руками — замена прокладок, при значительных повреждениях отлива или корпусной оболочки, приводящим к протечкам, сантехнику придется менять.

Перед тем как отремонтировать шаровой кран, подготавливают обычный инструмент и расходные материалы в виде резиновых цилиндрических прокладок и купольной шайбы. Средства бытовой химии могут понадобиться для предшествующей обработки покрытых налетом и коррозией деталей.

Возможные неисправности

К основным неисправностям шаровых видов относится:

• износ верхней купольной прокладки;
• дефекты полого металлического шара;
• истирание седлообразных клапанов;
• ослабление пружин.

Если мы ремонтируем смеситель своими руками, то в отличие от картриджных видов, для точного определения неисправной детали требуется его предварительная разборка.

Разбираем смеситель

Разбирая смеситель однорычажный шарового типа выполняют следующие операции:

• Снимают декоративную накладку на ручке, полностью откручивают фиксирующий винт и снимает ручку.
• Отвинчивают верхний колпак разводным ключом, устанавливая его в наружные шлицы.
• Извлекают пластиковую шайбу с куполообразным резиновым кольцом и шар из корпуса, отверткой достают седельные прокладки с пружинами.

Как разобрать шаровой смеситель – замена уплотнителей

Как отремонтировать

В самостоятельном ремонте может помочь инструкция по соединению крана, изучив которую починить его будет намного проще.

Но и при ее отсутствии ремонт не представляет особой сложности, в основном выполняют следующие операции:

• Чаще всего меняют седла клапанов. Для этого их вставляют в корпусные выемки вместе с пружинами.
• При повреждении шара, любой шаровой ремонт неэффективен – его меняют на новый.
• Износ верхней купольной шайбы происходит очень редко, при истирании нужна замена.

Рекомендации по ремонту

Чтобы ускорить время ремонта без проведения предварительного обследования шарового крана с его разборкой, лучше заранее приобрести в торговой сети стандартный ремкомплект.

Перед тем как установить шар, полезно использовать силиконовую смазку, которой покрывают его поверхность для лучшей герметизации и уменьшения истирания резиновых деталей.

Рекомендации по выбору нового картриджа

Изделия даже одного производителя, предназначенные для разных моделей смесителей, могут иметь небольшие, не бросающиеся сразу в глаза отличия. Даже если неподходящий по размеру картридж вы все же сможете вставить, кран будет скрипеть, гудеть, а ручка плохо поворачиваться. Да и прослужит такое изделие недолго. Поэтому при покупке обязательно уточните все параметры.

В специализированных магазинах продавцы, как правило, хорошо знакомы с ассортиментом своей продукции и способны правильно подобрать нужные вам изделие. Для удобства сравнения старый картридж лучше взять с собой. Поиск же картриджа для дешевого китайского смесителя может оказаться затруднительным. Стандартные картриджи к ним могут не подойти.

Вначале смотрим на форму цилиндра и его посадочной части, порядок расположения отверстий, а также их размер. Модели для кухонных кранов и смесителей ванны всегда внешне сильно отличаются;
Совпадать должны также все пазы и выступы. Иначе закрепить деталь будет просто невозможно; Форма отверстий в керамических дисках и их размер могут значительно отличаться

Если эти параметры совпадают, измеряем диаметр картриджа, а также его высоту со штоком (ножкой) и без него

Стандартные диаметры 28, 32, 35 и самый большой 40 мм;
Обратить внимание следует на длину или ширину самого штока – для некоторых видов смесителей этот параметр может оказаться принципиальным.

Размеры картриджа от одного производителя и его форма могут быть различными

Причины поломки

Причин поломки конструкции смесителя в наше время немало. Прежде всего, к быстрой поломке картриджа в кране и последующей его замене можно отнести попадание в него твердых и мелких частиц, например песчинок. Из-за них в смесителе происходит нарушение внутренних элементов, то есть стирание металлических деталей крана и головки. В результате данного взаимодействия на них появляются сколы, царапины и прочие повреждения, которые и являются главной причиной протекания крана.

При появлении этих признаков лучше не затягивая провести ремонт и замену картриджа, а также поменять остальные детали конструкции смесителя.

Как разобрать смеситель с картриджем

Смесители картриджного типа для ванны и для кухни имеют небольшое отличие по внутренней составляющей. И поэтому давайте рассмотрим общие случаи. И так давайте представим, что смеситель уже снят и находится перед вами на столе для ремонта.

Даже если покупается качественный кран, со временем все равно приходится его ремонтировать и заменять некоторые детали

Выполняем по этапный разбор смесителя, а именно в таком порядке:

1. Первое что нужно сделать – это открутить гибкие шланги ключом на 10, но это с кухонным смесителем. При такой раскрутке часто возникают проблемы с прилипанием резьбы. Для того чтоб с легкостью открутить шланги, необходимо крепко взяться ключом за гайку, так чтоб все грани гайки были захвачены ключом.
2. После того как открутили гибкий шланг аккуратно поддеваем отверткой пластиковую заглушку. Под ней расположен болтик с шестигранником, который держит флажок смесителя.
3. Отвинчиваем этот шестигранник.
4. Тянем вверх рычажок, но тут могут возникнуть свои нюансы, которые связаны с крепежом элементов. Если все же появились они то необходимо помочь отверточкой. После этого достаем защитный чехол на крышке, если же он присутствует.
5. После этого мы почти добрались до механизма смешивания воды. Картридж закреплен крышкой корпуса. Выкручиваем, аккуратно эту крышку пальцами если не выкручивается, то на ней находятся отверстия под пассатижи или грани под гаечный ключ. Выполнять откручивания инструментами, необходимо с максимальной аккуратностью, в противном случае эта гайка может треснуть, так как она сделана из тонкого металла. После того как открутили крышку можно достать картридж. Если причина поломки в нем, то разбирать его нет никакого смысла. Его необходимо заменить на новый.

На этом разборка смесителя закончилась. В смесителях для ванных комнат поломка может произойти в душевой лейки. В этом случае смеситель не стоит разбирать.

Ремонт и замена картриджей

Для картриджных моделей не всегда замена уплотнительных резинок решает проблему. Иногда требуется менять или ремонтировать сам картридж. Эту работу также можно выполнить самостоятельно.

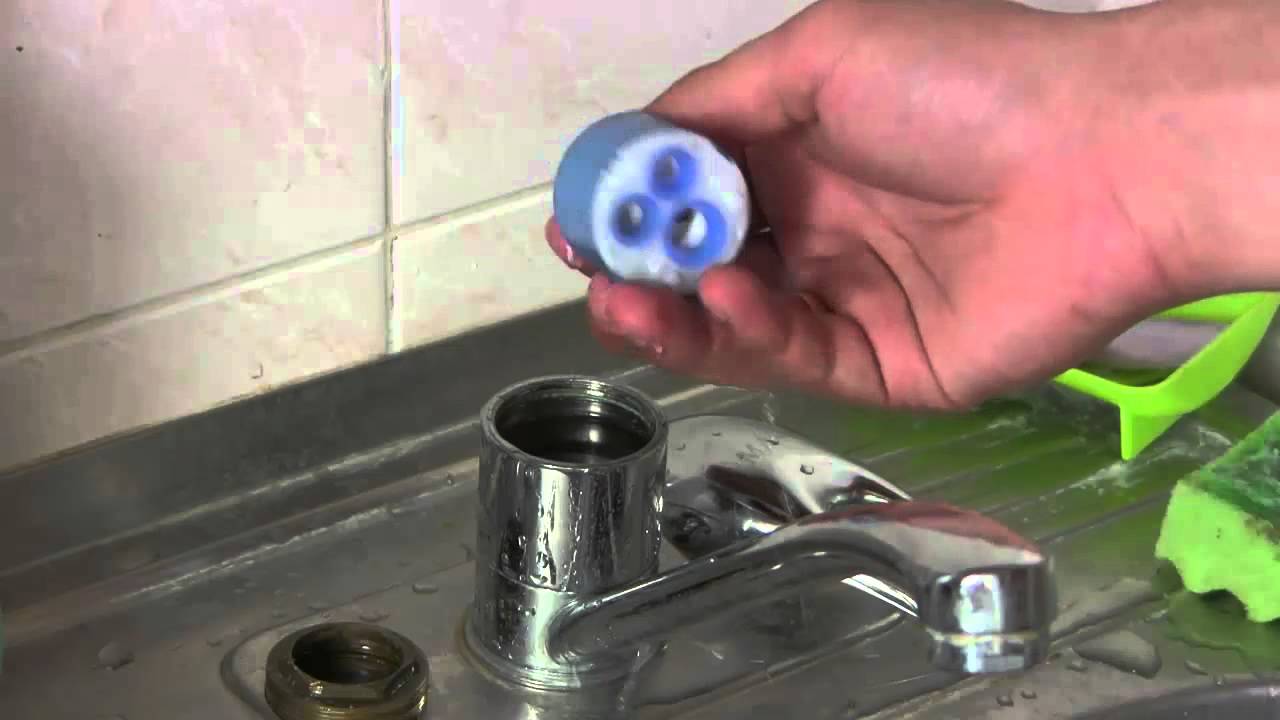

Чтобы поменять картридж на новый, разбирают смеситель и вынимают износившуюся деталь. Если на корпусе видны трещины, ремонту она не подлежит. Новую деталь устанавливают так, чтобы она оказалась в направляющих. Затем пробуют повернуть картридж рукой. Если он не поддается, значит, он находится в верном положении. Затем собирают смеситель в обратной последовательности.

Важно! Для замены подбирают картридж, который точно соответствует старому. Поэтому при покупке новой детали обязательно берут с собой изношенную

Иногда не нужно покупать новую деталь. Для устранения неисправности можно отремонтировать старый картридж, если на его корпусе нет трещин. Ремонт выполняют в следующей последовательности:

1. Чтобы упростить процесс сборки детали, ставят несколько меток на ее корпусе.
2. Отжимают фиксаторы отверткой небольшой толщины.
3. Убирают дно картриджа и извлекают оставшиеся элементы.
4. Находят причину неисправности. Обычно бывает повреждена какая-то внутренняя деталь.
5. Для восстановления ее формы используют клеевые составы, пригодные для использования в условиях высокой температуры и влажности. Их наносят на предварительно обезжиренную поверхность соединяемых деталей.
6. Затем совмещают детали, устанавливая каждую в нужное положение.
7. Картридж собирают, ориентируясь на ранее проставленные метки.

Замена картриджа в смесителе на кухне и ванной

Самому поменять картридж в смесителе душевой кабины, ванной или кухонном кране не составляет особого труда. Весь процесс занимает до 30 минут даже у новичка.

Рассмотрим, как выполняется замена картриджа в смесителе своими руками на примере однорычажного крана для душа Damixa (это практически полный аналог Grohe):

1. Сначала перекрывается холодная и горячая вода. Это необходимо для предупреждения затопления;

2. После снимается декоративная заглушка с обозначением сторон поворота крана для получения воды определенной температуры. Она никак не закреплена на смесителе, поэтому для её демонтажа понадобится только отвертка;

3. Под заглушкой находится винт, который удерживает рычаг керамического крана. Его нужно выкрутить и аккуратно снять крышку;

4. Под ручкой расположена декоративная прижимная гайка. Она выкручивается руками, чтобы не повредить резьбу и наружную поверхность. Под ней находится декоративное кольцо и стандартная гайка (некоторые модели Ukinox или Кайзер для ванной и Ledeme для кухни такой деталью не оборудованы).

5. Теперь картридж можно вынуть и осмотреть. Если обнаружены трещины или другие неисправности, то его нужно менять.

Смеситель с картриджем в разобранном виде

Сменный картридж должен полностью соответствовать размерам и материалам детали, которая меняется

В первую очередь, обращается внимание на его форму и расположение отверстий под шток. У смесителей Blanco TALOS-S и Hansgrohe запорные устройства могут отличаться даже в зависимости от моделей крана

Кухонный смеситель Blanco TALOS-S

Обратите внимание, что некоторые модели картриджей универсальны, но большинство из них могут использоваться только в определенных смесителях. Поэтому если нужно сменить картридж, то лучше подобрать модель точно такой же марки, что и был (Aqualux, Vidima, Oras или Esko)

Как снять картридж

После того, как будет откручена ручка, снять картридж со смесителя можно легким движением руки по направлению вверх и в сторону. Другой вопрос, если рычаг смесителя по какой-то причине не вынимается.

Демонстрация снятия картриджа в разрезе

Чтобы снять прикипевшую ручку кухонного или ванного крана (на примере модели фирмы Видима) нужно:

1. Взять разводной ключ и повторить все действия по разборке, описанные выше действия до момента снятия ручки;
2. Если рычаг не вынимается без усилий, то необходимо обвернуть его тканью и поверх материи установить ключ. Не прикладывая сильных усилий требуется выкрутить рычаг;

3. Если это тоже не помогло, то, можно ударить по крану молотком в определенной точке – это поможет свернуть его в сторону или нанести на место соединения прогревающую жидкость WD-40;

4. Иногда на форумах чтобы разобрать прикипевший смеситель и вынуть картридж, рекомендуют использовать метод прогрева. Чтобы разобрать кран таким способом, нужно резьбу прогревать газовой горелкой или баллончиком с открытым источником огня. Это хороший вариант достать ручку, но может повредить эксцентрик, к тому же, представляет некоторую угрозу для окружающих.

Установка картриджа в смеситель

Установка картриджа производится в обратном порядке разборки. Пошаговая инструкция, как собрать смеситель:

1. Первым крепится новый картридж. На его нижней части расположены выступы и отверстия. Выступами нужно попасть в пазы корпуса смесителя. При монтаже должен быть щелчок – если его не было, то было приложено не достаточно усилий;

2. Далее, прикручивается фиксирующая гайка и кольцо;

3. После нужно установить рычаг смесителя и привинтить его;

4. Отверстие под винт закрывается декоративной плашкой.

Плюсы и минусы джойстиковых смесителей

К плюсам относятся:

• Удобство регулировки температуры и напора воды. Верх-вниз – напор, влево-вправо – температура.
• Большой срок эксплуатации.
• Презентабельный внешний вид.
• Простота установки и ремонта.

К минусам относятся:

• Уплотнители быстро выходят из строя, их рекомендуется менять один раз в два года.
• Смесители этого типа очень чувствительны к качеству подаваемой воды. Если в ней присутствует песок (даже в незначительной концентрации), то прибор быстро выйдет из строя.
• Если приобретается дешёвый смеситель картриджного типа, то надо быть готовым к тому, что с его помощью настроить температуру воды будет довольно непросто. Всё дело в качестве используемых деталей.

Виды картриджей

Соотношение холодной и горячей потоков воды в смесителе зависит от того, в каком положении находится управляющее устройство – кран или рычаг. Современные рычажные смесители в настоящее время оборудуют разными видами устройств.

Рассмотрим их более подробно.

1. Шаровой картридж, его конструкция представлена в виде стального шара, три отверстия в котором сообщаются между собой. При помощи рычага изделие соединяется с передаточным механизмом. В результате поворотакрана происходят процессы открытия и закрытия проходных каналов, а также регулирование интенсивности и температуры общего потока.

Принцип работы рычага заключается в  смещении верхней керамической пластины с отверстиями, относительно остальных, расположенных в одной плоскости.

1. Картридж, представленный в виде пластикового цилиндра, вверху которого расположен управляющий рычаг. Принцип действия и функции данного устройства аналогичны предыдущему типу конструкции.

Произвести замену или ремонт шарового картриджа практически невозможно, поскольку детали такой конструкции производитель подгоняет с большой точностью, при этом любое вмешательство может нарушить правильное функционирование прибора и вывести из строя кран.

Замена картиджа

В случае замены картриджа возникает гораздо меньше трудностей, для выполнения данной манипуляции достаточно знать последовательность выполнения работ и учитывать специфику изделия той или иной торговой марки.

Разновидности картриджей

Существует 2 основных типа этой детали:

1. Дисковый с элементами металлокерамики.
2. Шаровой.

Оба они используются для внутреннего механизма однорычагового крана.

Дисковый картридж имеет довольно простое устройство, он оснащен 2 металлокерамическими пластинами, которые размещены параллельно друг другу в горизонтальной плоскости. Вода, попадая внутрь емкости, смешивается и вытекает в излив. Температура воды и ее напор регулируются позицией рычага на смесителе, именно он приводит в определенное положение верхний диск.

Дисковый картридж

Шаровой картридж также имеет несложное устройство. Основной деталью в нем является шар с внутренними пустотами. Он имеет 2 отверстия, которые расположены сверху и снизу. Вода попадает непосредственно в шар, там и смешивается. Сам шар установлен на 2 резиновых элементах, так называемых “седлах”, в каждом их них есть свои отверстия для прохождения воды.

Шар под воздействием давления воды плотно прилегает к резиновым элементам, и происходит подача воды. В действие шар приводит рычаг, в зависимости от смены его положений картридж начинает вращаться и совмещаться с отверстиями в “седлах”. При полном совпадении поток воды идет сильный, при меньшем совмещении напор воды слабый.

Основные причины образования поломок смесителя

Поломки смесителя не являются редкостью, так как:

• качество воды, подаваемой в жилые помещения из общей водопроводной системы, достаточно низкое. В воде также могут содержаться и некоторые примеси, негативно влияющие на внутреннее устройство смесителя;
• использование низкокачественных расходных материалов: уплотнительных прокладок или колец, зажимных гаек и так далее, что также приводит к быстрому износу и соответственно образованию течи;

Протечка вследствие износа уплотнительного кольца

• низкое качество самого смесителя. Нередко в ванной устанавливаются наиболее дешевые модели с небольшим количеством функционала, что и приводит к снижению срока эксплуатации;
• некорректный монтаж устройства;
• заводской брак, приводящий к образованию трещин на корпусе сантехнического оборудования.

Чтобы снизить частоту проведения ремонтных работ, рекомендуется приобретать смесители надежных производителей, таких как GROHE, JACOB DELAFON, ROCA, LEMARK или WasserKRAFT.
