Как починить степлер своими руками
Несмотря на такое разнообразие, в основу работы данного инструмента положен по большому счету один принцип. Вне зависимости от конструкции или назначения, отстреливание скоб осуществляется с помощью ударно-возвратного механизма. Правда, приводится он в действие по-разному – вручную, электрическим током или сжатым воздухом, – но принципиального значения это в данном случае не имеет.
Кроме того, общим для всех степлеров узлом является обойма – короб, в который перед началом работы укладывается расходный материал. Чаще всего здесь применяются скобы, но могут быть и другие варианты, например, гвозди. Внутри данного короба находится снабженный пружиной толкатель. С одной его стороны расположена упорная пластина, с другой – фиксатор.
Ударно-возвратное устройство в степлере – это пластина, выполняющая роль бойка. Как раз в соответствии с ее размерами и нужно подбирать скобы. Выбор последних также достаточно большой. Это касается не только размеров, но и формы, а также материалов, из которых изготавливаются расходники. Крепится данная пластина на ударнике. Форма последнего бывает разной, в зависимости от конструкции инструмента. С обратной стороны пластины находится пружина, усилие которой можно регулировать с помощью соответствующего винта. Чтобы снизить ударные нагрузки, конструкция включает в себя также и амортизатор – чаще всего это прокладка из полиуретана, устанавливаемая в корпусе.
Такая схема общая для всех степлеров. При этом управление инструментом отличается в зависимости от его типа. Например, в механическом степлере отстрелить скобу можно нажав на рычаг, закрепленный на корпусе. На его обратной стороне находится коромысло, которое после физического воздействия входит в паз ударника. В электрическом инструменте функцию последнего выполняет соленоид электромагнита. Здесь для того чтобы отстрелить скобу, нужно просто лишь нажать на пусковую кнопку, не прилагая каких-либо усилий. После этого контакты замкнуться, а электрический ток начнет поступать на катушку электромагнита. Это, в свою очередь, приводит к выстрелу. В пневматическом инструменте ударником является поршень пневмоцилиндра. После нажатия на пусковую кнопку оказывается механическое воздействие на пневмораспределитель. Оттуда сжатый воздух поступает в цилиндр, а затем происходит отстрел скобы.
При продолжительном или неаккуратном использовании степлер вполне может сломаться. Конечно, если произошла серьезная поломка в электрическом или пневматическом инструменте, то, не имея должных знаний, за ремонт лучше не браться. В таких ситуациях рекомендуется отнести инструмент в специализированную мастерскую. Однако чаще всего происходят мелкие поломки. Вот их как раз и можно попытаться устранить своими руками. Одна из таких распространенных проблем – отстреливание сразу 2-х или еще большего количества скоб. Здесь может быть две возможные причины.
Первая – это деформированная направляющая поверхности корпуса ударного устройства. Для устранения проблемы нужно молотком или плоскогубцами вернуть ей первоначальную форму. Вторая причина – скос торцевой поверхности бойка в сторону. Чтобы устранить данный дефект, в первую очередь снимаем кожух ударного устройства. Делать это нужно аккуратно, чтобы ничего не сломать. Далее отсоединяем ударник и извлекаем его наружу. После этого вооружаемся мелким напильником и доводим до правильной формы торцовую поверхность бойка. Здесь также можно взять и наждачную бумагу. Главное условие – никаких выпуклостей. Торцевая поверхность обязательно должна быть ровной.
Если инструмент не отзывается на нажатие рычага или пусковой кнопки, значит, возникла проблема со взаимодействием между ударником и возвратной пружиной. В механических степлерах причиной поломки будет слом опорной пластины. Чтобы устранить такую проблему, можно поставить вместо одной верхней заклепки, которыми боек крепится к ударнику, винт с двумя гайками. Далее необходимо проделать еще одну нехитрую манипуляцию. В частности, нам нужно укоротить пружину, ориентиром здесь является расстояние от винта до опорной пластины. Если же такая проблема возникла в электрическом или пневматическом степлере, значит, следует искать причину отсутствия подачи электричества на катушку магнита или сжатого воздуха в полость цилиндра соответственно.
Мебельный степлер является достаточно универсальным инструментом, с помощью которого можно не только выполнить процедуру по обивке мебели, но и ряд других строительных операций.
Виды мебельных степлеров
Разновидности степлеров по типу прилагаемого усилия:
- механические или ручные.Приводятся в действие усилием руки. Малая мощность является недостатком таких устройств. Но есть и достоинства: лёгкие, дешёвые, компактные. Механические степлеры надёжны в работе, так как состоят всего лишь из корпуса, рычага и пружинного механизма. Бывают двух видов:
- рычажные.Для забивания оснастки нужно нажимать на рычаг;
Молотковый или ударный степлер
Механические степлеры бывают:с витой пружиной.Имеет слабый выстрел. Позволяет работать только с мягкой древесиной. Даёт ощутимую отдачу в руку. Ресурс до 12000 выстрелов;
Степлер с витой пружиной
Степлер с рессорой
- бытовые. Это механические и дешёвые маломощные модели электрических степлеров;
- профессиональные. К ним относятся более мощные электрические и пневматические инструменты.
Виды степлеров по типу оснастки:
- скобозабивные. Используются для бытовых работ;
- гвоздезабивные. Применяются для профессиональной и бытовой деятельности. Работают с крупными скобами и гвоздями. Длина оснастки более 12 мм;
- универсальные. Могут работать с плоскими и круглыми скобками, гвоздями и шпильками.

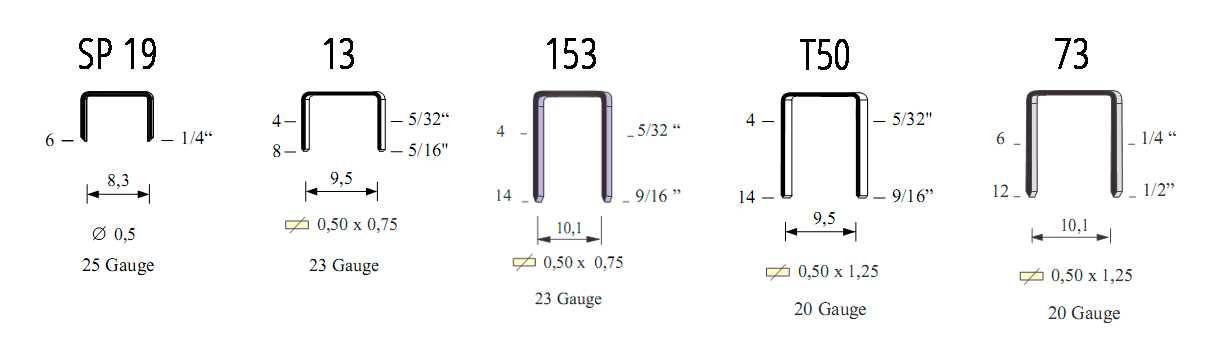

Виды и размеры
Для каждого мебельного степлера подходят свои типы скоб. Их существует большое количество и все они различаются по размерам. Наиболее часто требуются скобы, подходящие под мебельный степлер типа 53 и 140. Они обладают следующими параметрами:
- 53 — ширина спинки 11,3 мм, толщина 0,7 мм, высота ножки (глубина входа в материал) от 4 до 14 мм;
- 140 — ширина 10,6 мм, толщина 1,25 мм (почти в 2 раза больше предыдущего), высота 6-14 мм.
Скобы для мебельного степлера могут иметь одинаковые размеры при разном названии. Это объясняется особенностями их производителя. Каждый тип крепежа обладает собственными параметрами. Они означают следующее:
- ширина характеризует прочность материала (для использования на тонкой ткани берут широкие, а при работе с фанерой это размер не играет роли);
- толщина (длина скобы) нужна для оценки возможности скрыть крепление, но не каждым степлером можно работать с короткой скобой, а также это снижает силу крепления);
- высота (длина ножки) характеризует толщину полотна, на которое производится крепление, с учётом глубины входа в него.
Знать параметры скоб для мебели и их значение нужно для грамотного выбора крепежа. Среди скрепок мебельных (так по-другому называют скобы) существуют различия по форме. Она определяет вид крепежа:
- U (ножки направлены вниз) — особенно популярна в Канаде и США под рождество, ее используют для монтажа украшений домов. Глубина входа скобы в материал регулируется на степлере, что позволяет обойтись без повреждения проводки. Самый распространённый вид — из алюминия с острыми концами;
- П — считается универсальной, изготавливается из различных материалов, используется везде, кроме крепления проводки;
- Т — редкая и дорогостоящая форма, напоминает гвозди, обладает малой силой крепежа, поэтому не стоит использовать её в ответственных местах. Способна удержать фанеру, тонкое дерево (вагонку), ДСП.
Выбор скобы зависит от формы, параметров и модели степлера, а также типа выполняемых работ. Это нужно учитывать перед походом в строительный магазин.
Как пользоваться степлером
Заправка
Для того, чтобы осуществить заправку степлера скобами (т.е. зарядить скобострел), необходимо, сперва, отодвинуть пружину, предназначающуюся для их прижимания. Сами скобы размещаются в специальном жёлобе, в который, собственно, их и необходимо разместить. После этого пружина ставится на место. Инструмент полностью готов к работе.
Видео: как заправить степлер скобами
Теперь вы знаете, как вставить скобы в степлер, можем переходить непосредственно к работе.
Выстрел
Для того, чтобы зафиксировать необходимый элемент, следует плотно приложить устройство к тому месту, куда планируется забить скобу. После этого, не отрывая устройство от поверхности, необходимо нажать на кнопку (рычаг) пускового механизма. В случае успешного проведения данных манипуляций вы услышите характерный звук и увидите скобу, вошедшую в материал.
Советы и рекомендации
Для того, чтобы обезопасить себя при работе со строительным степлером, следует придерживаться некоторых правил:
- В случае использования механической модели устройства, необходимо произвести регулировку винтового регулятора. Выполнять данную операцию следует на куске чернового материала путём вращения винта от минимума к максимуму. Если скоба вошла до конца с первого выстрела, можно приступать к работе на «чистовике». В противном случае, требуется повторная регулировка;
- Для того, чтобы вбить скобы на одинаковом расстоянии, следует предварительно пометить необходимые места карандашом или шариковой ручкой;
- Придерживайте материал свободной рукой, дабы при выстреле он не сместился с заранее намеченного места;
- Следите за количеством скоб в «магазине», чтобы не остаться без единого крепёжного элемента в самый неподходящий момент;
- После окончания работы зафиксируйте рукоятку предохранителем во избежание самопроизвольного или случайного выстрела.
Кроме всех вышеперечисленных советов, вам также может потребоваться помощь по ремонту данного строительного инструмента, так как степлеру, впрочем, как и любому другому оборудованию, свойственно ломаться.
Ремонт
Наиболее распространённой причиной выхода из строя степлера является поломка ударного механизма. Однако, для того, чтобы до него добраться, следует сперва разобрать инструмент. Сделать это можно, выполнив ряд несложных операций:
- Демонтируйте регулировочный винт;
- Удалите пружину;
- Снимите кожух защиты;
- Уберите штифты;
- Снимите стопорные шайбы.
Если по списку действий вам непонятно, как разобрать степлер, то увидеть это вы сможете ниже в видео.
После совершения всех вышеперечисленных манипуляций вы сможете увидеть ударник, который, в большинстве своём, выходит из строя из-за выработки своего ресурса.
Для того, чтобы осуществить ремонт данного элемента, следует извлечь его, установить в тиски и при помощи обыкновенного напильника придать ударнику первоначальную форму.
Всё, ремонт окончен, а инструмент опять находится в полной боевой готовности.
Советы, почему не работает степлер и как исправить:
- Если ваш инструмент не достреливает (не добивает) скобы, то попробуйте подтянуть пружину, возможно она ослабла;
- Если строительный степлер гнет скобы — попробуйте отрегулировать болт натяжения пружины (расслабить или затянуть, поэкспериментируйте). Еще одна вероятная причина неисправности — несоответствие типа скоб структуре материала — для ДСП и фанеры рекомендуется покупать скобы из закаленной стали;
- Если скобы не выходят из степлера, а гнутся и застревают внутри — возможно, боек (язычок), который их толкает, округлился и его надо подточить;
- Если сам механизм работает, а скобы не выстреливает — возможно, не захватывает скобу, стерся боек. Попробуйте подпилить боек и повернуть другой стороной демпфер.
Как отремонтировать скобострел своими руками смотрите в видео.
Видео: ремонт степлера своими руками
Как разобрать мебельный степлер, что делать если он заклинил. В чем может быть причина, что делать если строительный степлер не выстреливает скобы:
Инструкция по применению
Чтобы понять, почему мебельный степлер гнёт скобы, нужно проверить, правильно ли они вставлены, а также сопоставить материал основы и скрепки. Нужные характеристики крепежа прописаны на этикетке инструмента. Её нужно тщательно изучить и выбрать именно те скобы, которые указаны.
Если взяты нужные скрепки, но мебельный степлер не забивает скобы, причин может быть несколько:
- неисправность инструмента;
- несоответствие выбранного металла твёрдости основы;
- тупые концы скобы при наличии препятствия для вхождения её в материал;
- неправильно заправленный степлер;
- неотрегулированный инструмент.
Перед работой нужно убедиться, что данный вид скрепок подходит по форме и размеру к степлеру. При несоответствии этих параметров инструмент работать не будет. Точное описание требуемых расходных материалов указано на коробке к степлеру или на наклейке, которая находится на корпусе инструмента.
Как нужно вставлять скобы в каждый конкретный степлер указано у него в инструкции. Обычно они располагаются острыми краями вниз на специальном держателе с пружиной. Его заполняют до упора, чтобы степлера хватило надолго. Точное количество скрепок указано в инструкции. Она находится в коробке со степлером.
Регулировка проверяется на незаметном месте или ненужном материале, идентичном по свойствам основе. Настройка осуществляется постепенно, от минимального положения к максимальному. Регулировку осуществляют до тех пор, пока скоба не будет входить в основу с одного удара. Когда инструмент настроен, им можно работать непосредственно на детали.
Чтобы не ошибиться в расстоянии от одной скобы до другой, его намечают карандашом. На некоторых степлерах есть фиксатор, которые позволяет выставить нужный отрезок между скрепками без намётки. Скобы лучше вставлять не параллельно кромке листа, а с наклоном в 45°
Для того, чтобы края изделия смотрелись аккуратно и не пришлось переделывать работу, материал придерживают во время забивания скоб. Необходимо после каждого ряда проверять наличие нужного количества скрепок. При проведении обивки мягкой мебели отрезок между крепежами не должен быть слишком малым, чтобы не допустить порчи ткани. Лучше всего вводить скрепки в складку материала, что позволит продлить срок службы изделия.
Техника безопасности при работе со степлером обязывает ставить инструмент на предохранитель по окончанию работы или сессии. Это позволит предотвратить травмы и порчу инструмента. При соблюдении этих нехитрых правил работа со степлером не доставит неудобств, но позволит быстро и легко выполнить необходимый ремонт.
С чего начинать ремонт степлера
Перед тем как начинать ремонтировать степлер строительный, следует ознакомиться с его конструкцией, принципом работы. Это поможет лучше выполнять необходимые действия и быстрее привести степлер в рабочее состояние. Кроме степлеров для закрепления обивки на мебели существуют и другие устройства похожего назначения.
В основном можно встретить такие разновидности степлеров:
Ручной степлер прост в эксплуатации и не требует тщательного ухода — нужно лишь периодически смазывать его.
Ручные — в данную группу включены механические устройства с ручным приводом. Их, в свою очередь, подразделяют на несколько разновидностей, которые выбирать надо в зависимости от того, какова рабочая задача.
Молоток скобозабивной — это степлеры, которые забивают скобу сильным ударом. У данной модели скорость работы выше, чем у ручных аналогов, но точность забивания не очень высокая. Чаще всего молотки для забивания скоб используют в тех случаях, когда предстоит крепление рубероида или фиксация утеплителя во время ремонта
Здесь особое внимание уделяется не точности работы, а ее быстроте.
Кабельные степлеры разработаны для монтажа кабелей, которые должны выдерживать нагрузку в 50 В. Диаметр кабеля, с которым предстоит работать, не должен превышать значение 7,5 мм
Выбирая степлер для выполнения такой задачи, необходимо учесть диаметр провода, с которым предстоит работать. Такое устройство чаще всего применяется в тех случаях, когда предстоит большой объем работ и необходимо закрепить на месте кабель или прокладывается электрическая сеть. Также его могут применять во время монтажа или ремонта коммуникаций.
Обычная модель степлера, то есть классическая, оснащена ручным приводом, прижатым к поверхности инструмента. Скобы забивают в материал, выполнив нажатие спускового рычага.
Модель комбинированная — в данном устройстве совмещается возможность осуществления операций, которые обычно выполняются с использованием разных моделей степлеров, оснащенных приводом ручного типа.
Кроме описанных моделей существуют и другие разновидности такого инструмента. Степлеры могут быть профессиональными и бытовыми. Профессиональные отличаются такими характеристиками, как эргономичность, обширные ресурсы, отсутствие деталей, изготовленных из пластика. Но есть и минусы — такое замечательное устройство стоит немало.
Для регулярных ремонтных работ лучше приобрести электрический степлер — его производительность гораздо выше, чем у ручного степлера.
Существуют еще и профессиональные пневматические модели. Скобы забивают, применяя пневматические удары. Их не стоит использовать для бытовых нужд. Применяют данный способ в условиях производства, но при крайней необходимости возможна установка собственного компрессора. Приобретать лучше небольшую компактную модель, у которой габариты приблизительно, как у не очень большого чемодана. Чтобы выполнять работы, потребуется организовать подключение к электросети. У подобных приспособлений цена довольно немаленькая, поэтому в основном данным устройством пользуются разве что специалисты, занимающиеся ремонтом мебели на профессиональном уровне. У частных производителей также можно встретить такое устройство.
Как самостоятельно починить строительный степлер?
Еще совсем недавно самые разные обивочные работы выполнялись гвоздями и молотком. Больше всего это касается мебельного производства. Если перевернуть мягкий диван или кресло, то на задней поверхности уже нет шляпок гвоздей, в глаза бросаются специальные стяжки или скобы.
Схема строительного степлера.
Эти новейшие устройства завоевали строительный рынок. Существуют даже степлеры, которые могут выполнять работу, используя мелкие гвозди. Молоток с гвоздями ушел в прошлое. Нет отбитых пальцев, не нужны мелкие гвозди. Как результат высокая производительность. Однако эта конструкция иногда выходит из строя, но расставаться с таким устройством жалко. Появляется вопрос, как починить строительный степлер, можно ли сделать это самостоятельно?
Работать таким инструментом гораздо удобнее, чем забивать гвозди молотком. Скорость работы увеличивается в несколько раз.
Прежде чем приступить к ремонту степлера, нужно ознакомиться с его конструкцией, разновидностями и основными критериями работы.
Загрузка степлера
Во внутренний механизм вставляются скобы, которые при резком нажатии на устройство выстреливают и скрепляют листы. Когда обойма заканчивается, ее просто необходимо заменить на новую.
Если у вас полнозагрузочная модель степлера, тогда вам необходимо вставить в него 1 новую пластину сжатых скоб. Но есть и другие варианты – в них ставляется ½ часть обоймы. С обычными карманными и офисными вариантами несложно разобраться. Чтобы поменять пластину из скоб, не надо искать, как выглядит схема степлера канцелярского. Достаточно просто поднять верхнюю крышку и вставить обойму в желоб.
Есть специальные модели с фронтальной загрузкой. У них на корпусе есть кнопка, нажав на которую вы высвобождаете пружину механизма. Желоб при этом выезжает вперед.
Немного сложнее разобраться с профессиональными устройствами. В некоторые из них можно загружать даже 7 видов скоб. При этом у пользователей есть возможность регулировать глубину крепления.
Как заправить строительный степлер скобами
Механический степлер позволяет прибить пластиковые панели, кляммеры для вагонки, ткань к мебели, деревянным или пластиковым поверхностям.
Степлеры бывают трех видов: механические, электрические и пневматические.
Как выбрать степлер?
Если говорить коротко, то нежелательно покупать самые дешевые варианты, а также пластиковые модели. Металлический инструмент мощнее и надежнее.
Выбирайте профессиональные модели, у которых наверху есть регулировочный винт (барашка). Он помогает регулировать усилие, с которым инструмент будет пробивать материал.
Многие забывают
Перед работой настройте регулировочный винт в соответствии с материалом поверхности, с которой предстоит работать.
Если это жесткая фанера, понадобится сильное пробивание материала, следовательно, стоит установить большое усилие. Если это рыхлая поверхность, усилие необходимо снизить, чтобы не прорвать ткань, или к примеру пвх панель которую вы пристреливаете.
Во время работы рекомендуется одной рукой нажимать на рычаг, а большим пальцем второй руки прижимать регулировочный винт. Тогда отдача будет минимальной и нагрузка распределится в степлере равномерно. Вам удастся забить скобки гораздо лучше.
Как заправить скобы в приемник
Конструкция всех механических забивателей практически одинакова. Имеется ручка-рычаг, за счет которой происходит нажатие, а внизу степлера находится металлическая пластина, открывающая приемник. Сюда нам и предстоит загрузить скобы.
Прежде чем покупать скобки в строительном магазине, нужно узнать, какой размер подойдет для вашего аппарата. Как правило, на его корпусе указан размер и вид подходящих скоб.
Например, на корпусе нашего степлера указана ширина 12 мм и глубина 6-14 мм. Это означает, что вы сможете зарядить только скобы из этого диапазона.
