Инструменты и материалы
Для моделей, собираемых «с нуля», используют:
- комплект динамиков для стереосистемы;
- готовый mp3-плеер;
- готовый радиоприёмник (желательно подобрать профессиональную модель);
- компьютерный (или самодельный) блок питания;
- готовый предварительный усилитель с эквалайзером (подойдёт устройство от любой музыкальной техники, например: электрогитары, диджейского семплера, микшера и т. д.);
- радиодетали для усилителя – согласно выбранной схеме;
- охлаждающие радиаторы или вентиляторы для усилителя;
- эмальпровод для фильтров многополосных колонок;
- сетевой провод ШВВП (2*0,75 кв. мм.);
- кабель негорючий КСПВ (КССВ, 4*0,5 или 2*0,5);
- разъёмы 3,5-jack для подключения колонок.
В качестве готового корпуса подойдёт пассивная колонка – как правило, сабвуфер – которую легко разобрать и переделать, возможно, заменив верхнюю, нижнюю и боковые стенки на более длинные. Ориентируйтесь по чертежу. В «сателлиты» (высокочастотные динамики) установить усилитель и блок питания будет затруднительно – много места займёт радиатор или охлаждающие вентиляторы. Если центр небольшой – используйте корпус и несущие конструкции от автомагнитолы. Для изготавливаемого самостоятельно корпуса нужны:
- доска ДСП, МДФ или из натуральной древесины (последний вариант наиболее предпочтителен – в отличие от МДФ, где нередко бывают пустоты);
- мебельные уголки – позволят сделать конструкцию легко разбираемой;
- герметик или пластилин – ликвидирует щели, делая конструкцию непроницаемой для давления воздуха, производимого динамиком;
- демпфирующий материал для колонок – устраняет эффект резонанса;
- эпоксидный клей или «Момент-1»;
- противоплесневая пропитка, водостойкий лак и декоративная краска;
- саморезы, болты и гайки, шайбы подходящих размеров;
- канифоль, паяльный флюс и припой для паяльника.
Вместо краски можно использовать и декорирующую плёнку. Из инструментов потребуются:
- классический набор монтажника (дрель, болгарка и шуруповёрт), набор свёрл и отрезной диск по дереву, шлифдиск по металлу и набор бит прилагается;
- набор слесаря (молоток, пассатижи, бокорезы, плоская и фигурная отвёртки, ножовка по дереву), возможно, потребуются и шестигранники разных размеров;
- для облегчения и ускорения пиления потребуется и электролобзик;
- паяльник – желательно использовать устройство с мощностью не более 40 Вт, для безопасности проводимых работ потребуется подставка к нему;
- наждачка – нужна в местах, где не подступиться с болгаркой.
Идеально, если у домашнего мастера присутствует токарный станок. Он поможет идеально изготовить любые крутящиеся элементы.
Тестирование устройства
Для проверки музыкального центра вам необходимо сначала загрузить аудиофайл на портативный носитель информации c выходом USB. После этого включите музыкальный центр в сеть напряжения. Должен высветиться индикатор, подтверждающий включение.
Затем вставьте флешку в нужный порт USB. Если все действия были выполнены правильно, то динамики должны воспроизводить звук. Если звука нет, то прибавьте громкость или проверьте соединение всех контактов.
Итак, корпус полностью не делал, просто использовал часть стола, а сделал что-то типа кожуха обеклейкой из картона и цветного скотча.
Туда вмонтировал 80 мм вентилятор от компьютерного блока питания, купил 2 выключателя автомобильных с лампочками разных цветов.
Один включает питание вентилятора, а другой – подсветку цветомузыки, которую как-то недавно собирал.
Вентилятор подключается через простейший транзисторный регулятор напряжения, которым можно регулировать скорость вращения лопастей – ведь не всегда нам нужны все 100 процентов оборотов. Схема его на рисунке ниже:
Регулятор выполнен навесом, прямо на самом переменном резисторе. На транзистор прикрутил кусочек алюминия на всякий случай. Хотя он практически и не греется.
Почему использовал именно картон? Он хорош тем, что прекрасно режется и принимает любую необходимую форму, выключатели замечательно стали, охлаждение обеспечено.
Блок питания – импульсный, на 12В 4А. Его мощности вполне достаточно для питания всей системы.
А подключается всё это хозяйство к сетевому фильтру.
Общие затраты на систему:
Блок питания 700 рублей – 12 вольт 4 А- магинтола 900 рублей вместе с фильтром питания кожухом и всей проводкой.- колонки – 2 комплекта колонок Mystery MJ103BX ПО 800 РУБЛЕЙ – 1600 рублей с моей скидкой 1500 руб.- два выключателя с индикацией на 12 вольт – 45 рублей.- вентилятор регулятор и транзистор, скотч провода изолента и прочие расходники уже были в наличие.
В своём варианте вы можете использовать для корпуса текстолит, алюминий или фанеру (разместив магнитолу внутри старой колонки). Главное, я показал вам сам принцип построения подобных аппаратов. Конструкция самодельного музыкального центра установлена и радует своей удобностью и хорошей работой вот уже который день! С вами был тов. redmoon.
Обсудить статью КАК СДЕЛАТЬ МУЗЫКАЛЬНЫЙ ЦЕНТР
Музыкальный центр можно соорудить из старого кассетного медиацентра. При должном старании получится функциональное и вполне современное устройство.
Процесс создания прибора своими руками потребует фантазии, набора инструментов и небольшого опыта работы с электротехникой.
Самодельный музыкальный центр можно создать из старой автомобильной магнитолы. Большинство таких устройств имеют мощный усилитель в электрической схеме, что позволяет:
- Воспроизводить звук при помощи подходящей пассивной акустики, оставшейся от старого магнитофона или проигрывателя.
- В зависимости от сложности устройства, проигрывать компакт-диски, в том числе, в цифровых форматах.
- Установить радио, антенну для которого можно смонтировать внутри колонки.

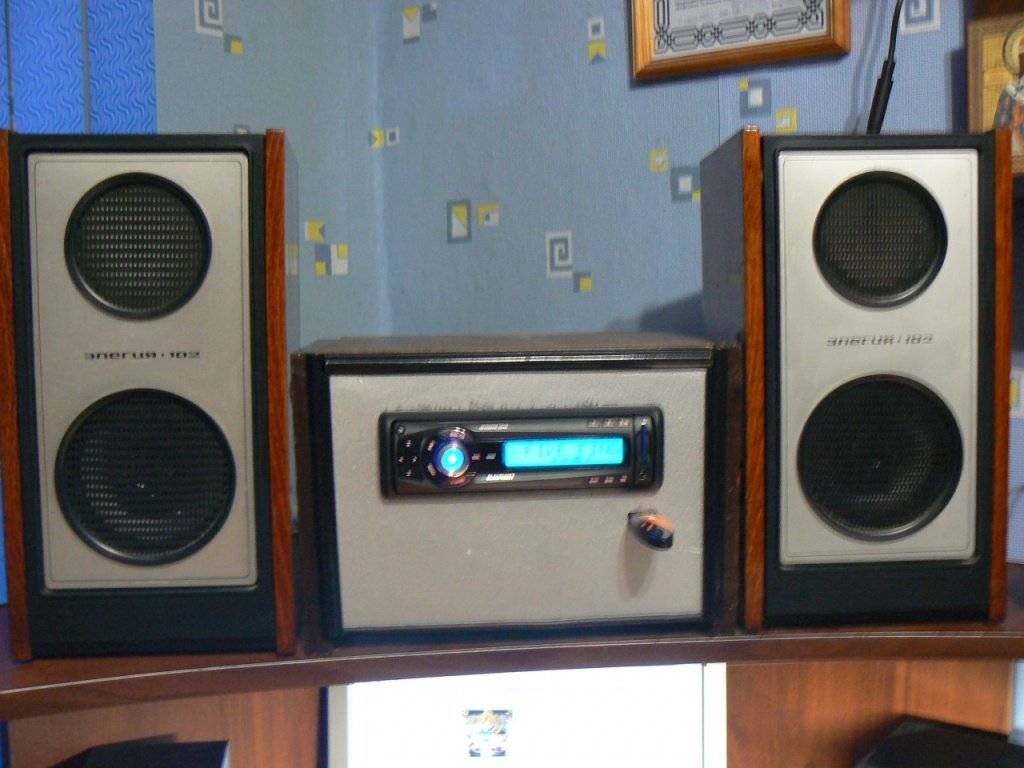

На фото представлен пример музыкального центра, сделанного своими руками. Фактически, это основа, которую затем можно доводить до нужного уровня: создавать отделку, оформлять корпус, применять средства компьютерного моддинга.
Еще один способ – сделать музыкальный центр из старого проигрывателя или магнитофона, используя практически все узлы устройства-донора.
Магнитолу можно разобрать и разместить ее электронные компоненты внутри корпуса старого медиацентра. Такая работа не представляет сложности: в конструкции уже присутствуют антенна и блок питания, часто стандартизированный и не требующий доработки.
Можно разместить старую магнитолу на месте кассетных дек
, не используемых по причине устаревших носителей данных.
Для приведенных выше вариантов источник питания также может буквально «валяться под ногами». Изношенные, непригодные для использования по причине падения мощности или легкого отклонения параметров, компьютерные блоки питания – идеальный вариант.
В гребенке, которая присоединяется к материнской плате, есть контакты для запуска системы и шины малой мощности с фиксированным напряжением. Для подключения к сети в 220V у компьютерного блока достаточно четырехконтактных разъемов.
Электрическая схема соединений
Хотя большинство магнитол обладают разными количеством выходов и входов, отыскать метод подключения их к сети 220 Вольт при изготовлении домашней аудиосистемы несложно. Стандартная электрическая схема подключения кабелей выглядит так:
Для питания системы используется обычный блок питания старого ПК. Перед тем как подключить его к системе, нужно проверить, что устройство обладает достаточной мощностью, чтобы получить 5 ампер.
Необходимы разъёмы для подключения:
Источники питания типа ATX необходимо подключать через управляющие разъёмы. Они находятся на 24 – пиновой гребёнке.
На изображении показано, какие провода необходимо подключать к автомагнитоле.
Спинка устройства имеет следующий вид:
У различных видов магнитолы место установки питания, число выходов звука и иные параметры могут отличаться. Не меняются только цветовые обозначения кабелей.
Нестандартные пути
Домашние умельцы, не имеющие такого готового решения, как автомагнитола, могут смело включать фантазию. Вариантов очень много:
- В качестве блока питания может использоваться компьютерный или подходящий по мощности и напряжению импульсный: от бытовой техники, мобильных телефонов.
- Подойдут компьютерные приводы, имеющие аудиовыход. Такое устройство обычно оснащается кнопкой пуска, она же служит для перехода на следующий трек, по двойному нажатию происходит остановка. Некоторые старые приводы, например, бренда Creative, оборудованы полным набором клавиш управления, а также регулятором громкости на передней панели.
- Хотите слушать радио? Небольшой радиоприемник размером со спичечный коробок, получающий сигнал с выдвижной антенны, будет звучать идеально качественно.
- Нет никаких проблем и с цифровыми форматами. Недорогой FM-трансмитер, работающий в паре с уже упомянутым крошечным приемником, – идеальное средство для получения качественного звука.
- Для совсем ленивых есть идеальный донор – старый, но работающий электронный будильник. Китайские модели легко действуют в качестве радио, читают цифровые форматы с карт памяти.
Для размещения всех этих устройств в старом медиацентре практически ничего не придется делать. Устройства нужно освободить от корпусов, может быть, немного поработать паяльником, чтобы вывести кнопки управления, разъемы для карт памяти и USB на переднюю пластиковую панель центра. Ответ на вопрос, как сделать схему питания, становится ясен, если подсчитать количество выходов в компьютерном источнике энергии – их хватит на всех.
Инструкция по созданию музыкального центра из автомагнитолы
Вам нужен блок питания для создания музыкального центра. Но он не обязательно должен быть новым. Если у вас есть старый компьютер, отключите его от сети и используйте его для своего проекта.
- Чтобы начать работу с домашней стереосистемой, найдите зелёный и чёрный провода на блоке и поместите между ними кусок провода, чтобы он действовал как перемычка.
- На автомобильной стереосистеме скрутите вместе красный и жёлтый кабели.
- После этого подключите чёрный провод заземления на стереосистеме к чёрному проводу на контактном разъёме.
- Красный и жёлтый провода стерео соединяются с жёлтым проводом разъёма.
- Затем следуйте обычным инструкциям, чтобы подключить стерео к вашим динамикам.
Хотя использование источника питания для подключения автомобильной стереосистемы в доме – это один из способов, вы можете это сделать, даже если у вас нет блока.
- Можно подключить динамики к магнитоле, используя серый и зелёный провода.
- Возможно, вам придётся использовать дополнительный кабель динамика.
- Следующим шагом является подключение жёлтого и красного проводов на стереосистеме и добавление дополнительного динамика для стереозвука.
- Соедините провода пайкой или изолентой, чтобы получить качественный результат.
- Вам нужен шнур питания 12 В, чтобы можно было подключить устройство в сеть. Его можете легко приобрести в любом техническом магазине.
- Отрежьте конец шнура питания и соедините чёрный провод с линией белого вокруг красного и жёлтого проводов стерео.
Электронная часть MP3 USB bluetooth музыкального центра
Как сделать MP3 FM USB bluetooth мини музыкальный центр своими руками / Электронные самоделки
Получив по почте весь комплект деталей сразу не паяя проверьте работоспособность MP3 USB bluetooth модуля, мне один пришел неисправный (деньги вернули). Подробности соединения всех деталей смотрите на видео и фото. К УНЧ подключались динамики от цветного кинескопного телевизора. Динамики демонтированы с проводами и разъемами подключения. Гнездо подключения на плате телевизора тоже было извлечено при помощи паяльника. Гнезда подключения динамиков припаяны на плату УНЧ. Питание от блока 5 Вольт подаем УНЧ и на модуль. При подаче сигнала на УНЧ через проводники разъема звук шел с конкретным фоном (смотрите видео), для устранения фона была снята направляющая разъема линейного выхода на плате и на штырьки установлена и припаяна плата УНЧ. Возможно вам придется при настройке подать питание на модуль минуя микросхему стабилизатора питания. Сборка схемы показала работоспособность такого варианта включения MP3 FM USB bluetooth модуля.
MP3 модули
Детали для сборки class=»aligncenter» width=»1024″ height=»576″ Динамики от телевизора
Установлены гнезда на УНЧ
Сборка схемы
Доработка модуля
Штырьки свободны
Установка УНЧ на модуль
УНЧ на модуле
Усовершенствованная схема центра
Выбор автомагнитолы
Так как по умолчанию для создания самодельной мы будем использовать валявшееся без дела устройство, то нам подойдет любая автомагнитола.Но эта «любая» должна всё-таки обладать минимальным набором функций:
- Как минимум двухканальный выход мощностью в 40 Вт каждый;
- Тюнер;
- Проигрыватель CD/DVD/MP3 дисков;
- USB – разъём для чтения информации с «флешок».
Помимо этого, следует обратить своё внимание на саму звуковую плату устройства. Некоторые магнитолы по чистоте и качеству звучания могут даже превосходить большую часть современных музыкальных центров. И хотя в силу того, что автомагнитола не имеет в своём «арсенале» больших и ёмкостных конденсаторов, за счёт чего и проигрывает в воспроизведении низких частот мощным стационарным акустическим системам, она однозначно на высоте в воспроизведении высокочастотного диапазона
Так же определённым преимуществом автомагнитолы является наличие в ней многоступенчатого раздельного по частотам эквалайзера, в то время, как большая часть стационарных музыкальных центров оснащаются лишь стандартными предварительными настройками
И хотя в силу того, что автомагнитола не имеет в своём «арсенале» больших и ёмкостных конденсаторов, за счёт чего и проигрывает в воспроизведении низких частот мощным стационарным акустическим системам, она однозначно на высоте в воспроизведении высокочастотного диапазона. Так же определённым преимуществом автомагнитолы является наличие в ней многоступенчатого раздельного по частотам эквалайзера, в то время, как большая часть стационарных музыкальных центров оснащаются лишь стандартными предварительными настройками.
Как самому сделать усилитель звука для магнитолы на микросхеме
На некоторых старых автомагнитолах отсутствуют такие полезные входы как USB и AUX, поэтому чтобы использовать их в качестве усилителя придётся вынимать устройство из посадочного места и открывать печатную плату. Если нет опыта работы с электронными схемами, то за эту работу браться не стоит. Сначала на плате автомагнитолы нужно найти интегральную микросхему усилителя низкой частоты. Это большая по размерам деталь и единственная, которая устанавливается на радиатор-теплоотвод. На принципиальной схеме и на плате она может обозначаться AMP или POWER AMP. Затем нужно определить входные контакты усилителя. На микросхеме их два – это вход левого канала и вход правого канала. Левый канал может обозначаться Line L или L-in, а правый – Line R или R-in. Определить правильность можно прикоснувшись к каждому контакту пальцем. В соответствующих динамиках будет слышен гул. При этом питание автомагнитолы должно быть включено. Земля или общий провод маркируется надписью Line GND.
Если маркировка на схеме отсутствует можно найти входы каналов непосредственно на микросхеме. Для этого нужно последовательно прикасаться ко всем выводам, ориентируясь на появление гула в динамиках. Припаивать разъём к этим контактам нельзя. Нужно определить точки подключения разделительных конденсаторов и уже к ним припаивать провода.
Распайка каналов на штекере и гнезде должна выполняться экранированным проводом по следующей схеме.
Сделанный своими руками усилитель звука из магнитолы можно использовать с любым внешним источником звука. Регулировки тембра в такой конструкции отсутствуют, поскольку сигнал подаётся непосредственно на вход оконечного усилителя, минуя эквалайзер. Для того чтобы снизить уровень шумов следует обрезать дорожки идущие к конденсаторам С1 и С2 от предварительного усилителя головки воспроизведения.
Если в автомобиле установлена новая магнитола, из старой можно сделать компактный усилитель звуковой частоты. Чтобы собрать усилитель звука из магнитолы нужно удалить всё лишнее и ненужное.
Как собрать усилитель звука из магнитолы можно понять по рисунку. Автомобильная магнитола ZXM8330-PA собрана на двух микросхемах и трёх транзисторах. FM тюнер собран на микросхеме ТА2003, а оконечный усилитель на микросхеме TDA2003. Радиоприёмную часть и первый транзистор в каскаде предварительного усиления сигнала с магнитной головки можно сразу исключить. Провод питания электродвигателя так же нужно обрезать. Так же перерезается печатная дорожка питания тюнера, идущая от переключателя «Radio»-«Tape» и дорожка с выхода микросхемы на коллектор второго транзистора. С оставшимися элементами схемы можно экспериментировать. Если внешнее устройство, которое будет подключаться к усилителю, имеет достаточно мощный выходной сигнал, то его следует подключать к верхнему по схеме выводу переменного резистора «VOLUME»
Для подачи слабого сигнала можно использовать коллектор второго транзистора, то есть ту точку, куда подавался сигнал с тюнера. В этом случае будут работать регулировки тембра и переключатель ограничения громкости «Mute». Цепь питания первого и второго транзисторов нужно разорвать. В автомобиле питание всей электроники осуществляется от аккумулятора. Если усилитель будет эксплуатироваться как отдельное устройство, ему потребуется простой источник питания на 12-18 В. Усилитель обеспечивает выходную мощность 6 W на динамической головке сопротивлением 4 Ом и 10 W на двухомном динамике. Максимальный потребляемый ток 3,5 А. По аналогичному принципу можно сделать своими руками усилитель из любой автомагнитолы. Главное это правильно определить входные цепи и отключить от входа все лишние каскады, которые могут быть источниками шумов. Особенно это касается каскадов усиления тракта воспроизведения. Работа со стереофоническими системами немного сложнее, но методика остаётся такой же.
Создаем домашнюю акустическую систему
Итак, суть вопроса нам ясна. Автомагнитола с динамиками(см.Как выбрать динамики для автомагнитолы своими силами) давно уже лежат рядом на столе и «просятся в бой». Теперь только нам одним не понятно, как нам «подружить» 12-ти вольтовое оборудование с 220-тью вольтовой переменной сетью? Должен вам сказать, что эта задача имеет несколько решений, которые и содержит нижеизложенная инструкция о том, как подключить автомагнитолу от сети 220.
Способ первый: подключение через самодельный понижающий трансформатор
Данный способ является самым сложным и трудоёмким
Хотя уровень современной электронной техники и позволяет нам от него полностью отказаться мы, в силу того, что рассматриваем все способы о том, как подключать автомагнитолы к 220 в всё-таки уделим ему должное внимание
Подготовка
Итак, прежде чем произвести подключение автомагнитолы к сети 220, нам придётся своими руками создать понижающий до 12 вольт трансформатор. Для чего нам понадобятся:
- Подобный (смотрите фото) трансформатор, преобразующий стандартное напряжение сети на более низкое (в нашем случае на 36 вольт);
- Изоляционный материал;
- Провод подходящего сечения и длины;
- Мультимер/вольтметр;
- Калькулятор, хотя расчёты совсем не сложные можно обойтись и листочком с ручкой.
Понижающий трансформатор 220/36 Вольт
Созидание
Дабы максимально облегчить поставленную задачу и не разбирать саму обмотку трансформатора, мы используем свободное пространство площади магнитопровода. Обматываем свободную площадь магнитопровода изоляционным материалом и наматываем на него произвольной длины кусок выбранного нами провода. Допустим, у нас получилось семь витков. Для того, чтобы рассчитать нужное для понижения напряжения количество витков и длину провода нам необходимо проделать следующие процедуры:
Собираем схему включения трансформатора, с участием намотанного на магнитовпровод куска провода и измеряем выходное напряжение;
Снимаем показания с семи витков провода
- Мультимер выдал значение в 2,9 вольт. Значит, на один виток вторичной обмотки у нас приходится 0,41 вольт. Из данного соотношения получаем количество витков необходимое для выхода 12-ти вольт: 12 делим на 0,41 и получаем 30 витков;
- Измеряем длину провода потраченного на экспериментальные семь витков, получаем 126 сантиметров. То есть на один виток приходиться 18 сантиметров (126 делим на 7) из этого следует, что для 30 витков нам потребуется 540 сантиметров провода.
- Далее всё это «дело» наматываем на магнитопровод, собираем схему и проверяем наши вычисления мультимером.
МОЩНЫЙ УСИЛИТЕЛЬ ДЛЯ НАЧИНАЮЩИХ
Новичкам очень советую собрать эту схему. Я и сам не мастер, а скорее начинающий радиолюбитель. Ну азы электроники, элементарные вещи уже знаю, так что решил попробовать свои силы на этой конструкции… Всё началось с того, что давно хотел собрать себе недорогой, но довольно мощный усилитель звука. Не на простейших 1555, которые играют не лучше обычных миниколоночек, а хотя-бы на полсотни ватт. Ну вот и достиг цели. Собрал усилитель на известной микросхеме TDA7294. С неё можно легко выжимать 100 Вт и более. Купил микросхему всего за 1.5$, а всё остальное вытащил с советского телевизора, там нашел практический всё.
Схема подключения микросхемы
Достоинство этого усилителя в том, что он настолько проверенный-перепроверенный тысячами радиолюбителей, что все начинающие смогут без проблем собрать данную схему — тут нет никаких сереьзных препятствии. Все детали можно найти дома (кроме самой микросхемы).
Силовой трансформаторТС-160 допустимо взять от того-же телевизора, разобрав его оставил первичку, вторичку мотал 172 витков провода с диаметром 1.5мм. Маломощные трансформаторы тут не подойдут (ведь надо 200 ватт только на звук). Минимальная мощность трансформатора должно быть свыше 100 ватт, если микросхема питается пониженным напряжением. Известно, что питание микросхемы 7294 двухполярное. Напряжение давал -+ 55 вольт. Ток 2-3 Ампера. Ток потребления честно скажу не замерял, то есть забыл. Вспомнил, когда всё припаяно было. Провода питания нужно ставить потолще. При высокой громкости тонкие провода греются и прилипают друг к другу, собственно происходит короткое замыкание.
Диодный мост взял с импортного телевизора, хотя во время воспроизведения звука диоды греелись ощутимо. Все остальные детали достал с советского ТВ.
Еще одно, усилитель снабжен кулером, так как радиатор был не очень большим. Схему собрал на куске картона. Текстолита я вообще не нашел. Многим радиолюбителям такая роскошь, как текстолит, купорос, лазерный принтер — недоступна. В этом списке и я тоже есть:( Зато вы можете видеть, что если захотеть что-то сделать, то можно обойтись и малым.
Детали соединял медными проводами. Светодиоды и прочие индикаторы вообще не ставил, так как мне сереьзность и работоспособность важна в первую очередь. Динамик на данный момент 20-30 Вт, 8 Ом. 100 ваттную головку еще не купил.

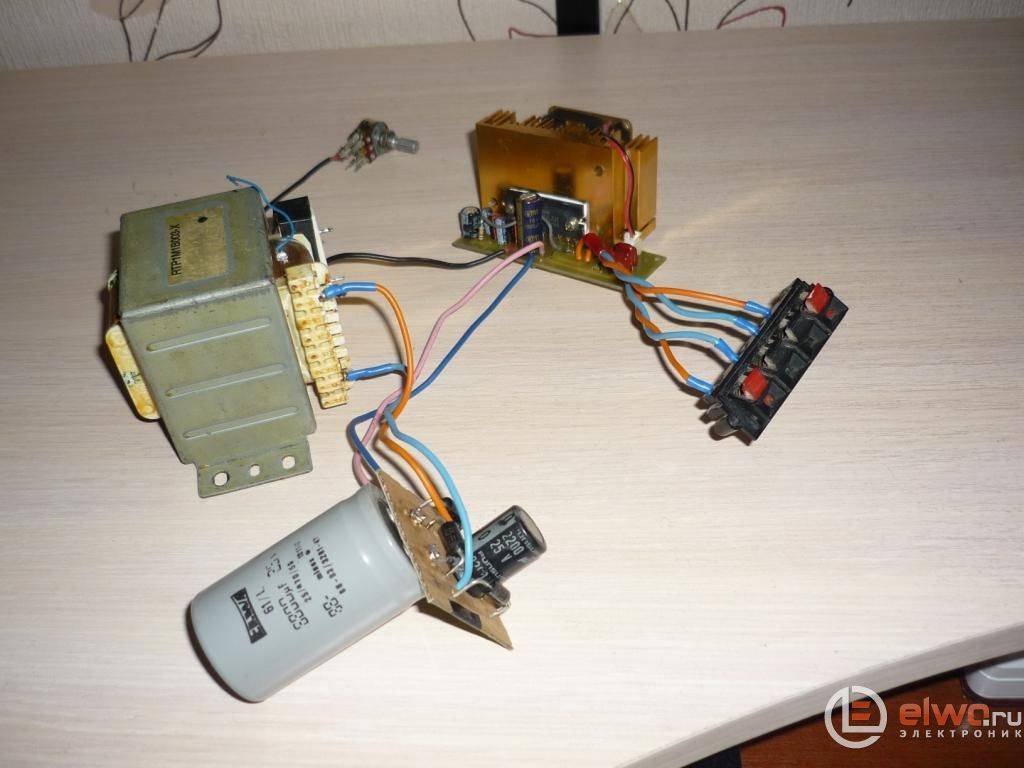

Фото готового усилителя выше. Да, аккуратность не в лучшем состоянии. Но на удивление всё получилось очень хорошо — нет никаких слышимых искажений. Входной сигнал подавал с телефона. Усилитель запустился с первого-же включения и это очень меня обрадовало! С ув. best.boy99 Форум по УМЗЧ
Музыкальный центр на FM-модуляторе
Сегодня автомобилистам предлагают интересную фишку: прослушивание флэш-носителей через приемник машины. Используется брелок, куда подключается устройство памяти. Потом FM-модулятор работает, как рация. Излучает радиоволны, которые в состоянии поймать приемник автомобиля. Оба устройства настраиваются на произвольную частоту FM-диапазона, присутствующие слушатели (владельцы приемников) поблизости наслаждаются контентом с флэшки.
Изобретение основано на том, что мощность передачи мала. Однако достаточна, чтобы компоненты музыкального центра работали согласованно. FM-модулятор используют для создания автономных систем. Если собрать музыкальный центр, включив в состав приемник (любой старенький, советский), получится прослушивать флэшки на приличных динамиках, даже в автомобиле. Гаджет питается прикуривателем, аккумулятор подойдет в качестве источника, как и компьютерный блок питания.
Возможно сделать музыкальный центр самостоятельно, как указано, если уже куплен FM-модулятор. Усилитель нет надобности добавлять, в приемнике присутствует встроенный. Но для работы на большие колонки лишний каскад не помешает.
Не забывайте, что колонки разносятся с электронной начинкой не зря: радиоаппаратура не любит вибраций, в особенности, мощных низких частот. По указанной причине собрать электронные компоненты в одном ящике не лучшая идея. Идеально воткнуть в коробку пару динамиков от старенького магнитофона. Полагаем, что громкоговорители приспособлены уживаться с электроникой без взаимного вреда.
FM-модулятор можно достать за цену порядка 300 рублей. Если есть старенький приемник и сумеете собрать усилитель низких частот, непременно попробуйте. Подойдет любой Турист. Если на рабочем канале FM-модулятора появится станция, нужно просто перестроить его и приемник. Это не слишком удобно при постоянной смене зон вещания.
Как быть, если хочется сделать все с нуля
Если же вы хотите смонтировать все в уникальном корпусе или использовать для этой цели старую акустику пассивного типа, вам обязательно потребуется усилитель мощности. Если где-то завалялся старый, вопрос можно считать решенным. Тем, у кого под рукой нет ничего подходящего, придется немного поимпровизировать. Идеальное место, где найдется все – небезызвестный AliExpress. Здесь отыщутся как интегральные схемы, которые стоят недорого и могут обеспечить большую выходную мощность на канал, так и стандартные изделия, которые можно приспособить для решения поставленной задачи – создания музыкального центра.
Всем самодельщикам привет! Друг недавно отдал сгоревшую автомобильную магнитолу, купленную в гипермаркете с работающим USB и FM. Подключил к питанию — заработала. Разобрал дальше, на выходной микросхеме выколот кусок пластика — всё понятно, замкнули выходы. Решил её реставрировать, благо выпала тройка свободных дней, да и недавно собрал усилитель на ТА8205.
Выкусил выходную микросхему, подпаял питание, вставил флешку и пробником начал проверять сигнал. Нашёл левый и правый каналы звука. Подключил к ТА8205 и чуть не оглох от искажения и фона 50 гц. 3 часа бубны с танцами и нашлось решение. На вход уся резистор 30 килоом. А по питанию так и не разобрался, пришлось для магнитолы ставить маленький трансформатор 12 вольт и стабилизатор на КРЕНке.

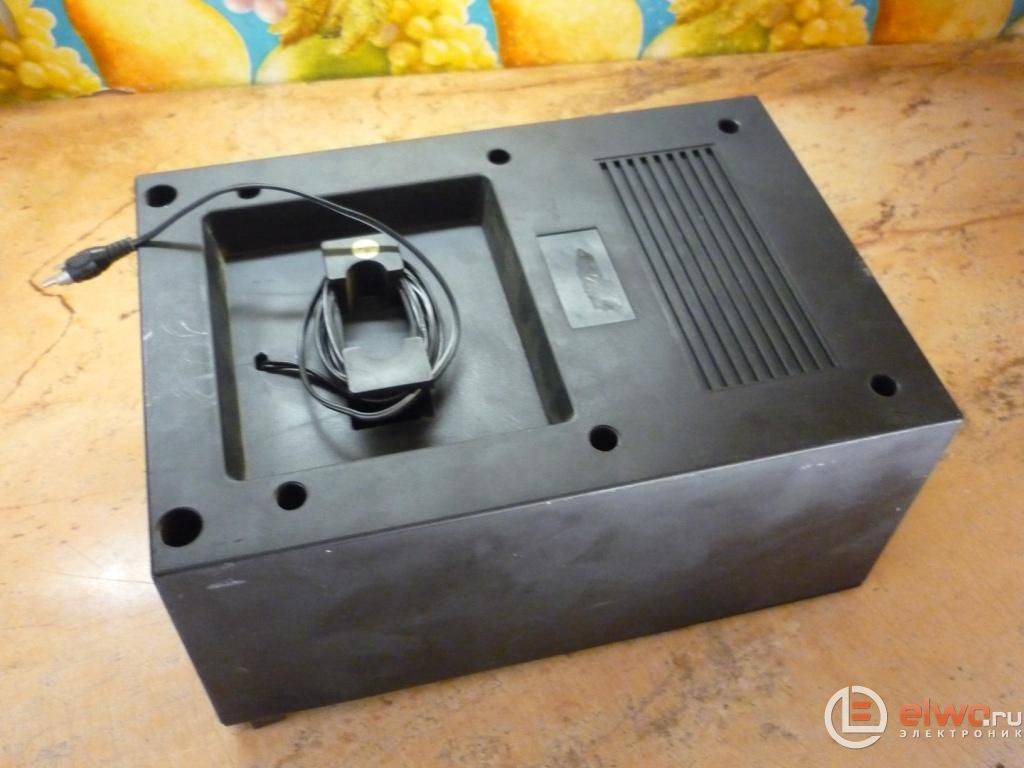

Звук получился более-менее достойный и мощный, для гаража самое оно. Решил заморочиться с корпусом, тут-же в гараже нашёл пластиковую АС по размеру передней панели магнитолы, «болгаркой» пильнул больше половины корпуса. Вырезал окно под панель, радиатор, выключатель, клеммы для АС, зачистил напильником. Трансформатор для усилителя поставил родной с центра, включается через реле от сигнала самой магнитолы. Всё прикрутил где болтиками, а где и термоклеем.
Ну и в довесок решил приспособить в корпус индикаторы выходной мощности на LM3915, благо были в загашнике 2 штуки и недавно у китайцев купил 500 штук 3 мм. светодиодов за 250 руб. Нарисовал 2 платки под микросхемы и светодиоды, маркером, в принтере кончился тонер. Всё это дело спаял, подключил — работает. Получился неплохой а-ля музыкальный центр. На фотографиях весь процесс сборки виден.
Подключение автомагнитолы к сети 220
Наверняка каждому автолюбителю приходила в голову мысль воспользоваться автомобильной магнитолой, помимо салона автомобиля, в гараже ли, на даче или вообще в пространстве своей комнаты. Ну а почему бы и нет? Ведь даже самая стандартная автомагнитола, цена которой несопоставима с ценой музыкального центра, имеющая нормальные выходные данные и не самого именитого производителя, способна «раскачать» домашние колонки без потерь в качестве воспроизведения звука. А если к тому же автомагнитола имеет многоканальный выход, то подключив к нему всю предусмотренную акустику, в итоге у нас получается практически полноценный домашний кинотеатр, собранный своими руками.
Музыкальный центр на FM-модуляторе
Сегодня автомобилистам предлагают интересную фишку: прослушивание флэш-носителей через приемник машины. Используется брелок, куда подключается устройство памяти. Потом FM-модулятор работает, как рация. Излучает радиоволны, которые в состоянии поймать приемник автомобиля. Оба устройства настраиваются на произвольную частоту FM-диапазона, присутствующие слушатели (владельцы приемников) поблизости наслаждаются контентом с флэшки.
Изобретение основано на том, что мощность передачи мала. Однако достаточна, чтобы компоненты музыкального центра работали согласованно. FM-модулятор используют для создания автономных систем. Если собрать музыкальный центр, включив в состав приемник (любой старенький, советский), получится прослушивать флэшки на приличных динамиках, даже в автомобиле. Гаджет питается прикуривателем, аккумулятор подойдет в качестве источника, как и компьютерный блок питания.
Возможно сделать музыкальный центр самостоятельно, как указано, если уже куплен FM-модулятор. Усилитель нет надобности добавлять, в приемнике присутствует встроенный. Но для работы на большие колонки лишний каскад не помешает.
Не забывайте, что колонки разносятся с электронной начинкой не зря: радиоаппаратура не любит вибраций, в особенности, мощных низких частот. По указанной причине собрать электронные компоненты в одном ящике не лучшая идея. Идеально воткнуть в коробку пару динамиков от старенького магнитофона. Полагаем, что громкоговорители приспособлены уживаться с электроникой без взаимного вреда.
FM-модулятор можно достать за цену порядка 300 рублей. Если есть старенький приемник и сумеете собрать усилитель низких частот, непременно попробуйте. Подойдет любой Турист. Если на рабочем канале FM-модулятора появится станция, нужно просто перестроить его и приемник. Это не слишком удобно при постоянной смене зон вещания.
