Принцип действия морозильной камеры
До того как начать конструирование морозильного шкафа, стоит внимательно изучить принцип его действия.
Морозильная установка действует по аналогии с кондиционером, который забирает тепло в небольшом, теплоизолированном пространстве. Перенос тепла изнутри устройства наружу осуществляется хладагентом, в роли которого, как правило, используется фреон. Он находится в замкнутом контуре и переходит из жидкого состояние в газообразное с поглощением тепла, и обратно – с выделением тепловой энергии. Важными узлами морозильного устройства являются: конденсатор, компрессор, испаритель, терморегулятор, трубки, образующие контур, и, собственно, внутренний пространство холодильной камеры.
Цикл теплообмена проходит по следующему алгоритму.
- Хладагент, находящийся в жидком состоянии, при попадании в испаритель с низким давлением начинает закипать (испаряться). Этот процесс происходит при поглощении большого количества энергии – таким образом, температура в камере снижается.
- После этого фреон в газообразном состоянии нагнетается компрессором и попадает в конденсатор. Под действием высокого давления он сжижается. В ходе этого процесса выделяется тепло, которое выводится прибором в наружу в конденсаторе, охлаждаемым температурой окружающего воздуха.
- После этого жидкое вещество поступает в капиллярные трубки и подаётся снова в испаритель, где давление резко падает. Цикл начинается заново.
- В случае если температура падает ниже заданного уровня на пару градусов, мотор временно выключается. Когда она поднимается на 2–3 градуса выше, он запускается вновь.
Расширяем морозильную камеру старого холодильника
Сначала снимаем мерки с холодильника. Измеряем ширину и высоту будущей дверки. Высота — до верхней полки, которая потом станет дном новой морозилки. Также нужно измерить глубину. Это можно сделать, измерив полку. По полученным размерам раскраиваем теплоизоляционный материал. Получается два куска: один для теплоизоляции полки, второй — будет представлять собой дверку морозилки. «Утеплённая» полочка отсечёт морозильную камеру от остальной части холодильника. Затем кусок, предназначенный для полки, с помощью скотча приклеиваем к решётке — чтобы не сдвигалась во время установки.
По счастливому стечению обстоятельств строительный мешок для мусора из полипропилена оказался точно такого размера, как мне был нужен — полностью подходящий по ширине (ширина холодильника от стенки до стенки плюс по 3 сантиметра на липучку) и на 10 сантиметров длиннее, чем нужно (высота будущей дверки плюс глубина полки). Следующий шаг — прикрепление липучки. Так как это текстильная застёжка, то и прикрепим её текстильным способом — с помощью швейной машинки.
Какую куда сторону ленты крепить — с крючочками или петельками, мне кажется, без разницы. Я решила крючочки пришить к мешку, а петельки — приделать к холодильнику. Но одну сторону перепутала, переделывать не стала и разницы потом во время эксплуатации не заметила. Ленту пришиваем по трём сторонам: горизонтально по дну мешка и две вертикальные от неё по бокам.
Уголки мешка между полосками ленты вырезаем, чтобы не мешались при закрывании. Теперь вкладываем кусок теплоизоляции внутрь мешка. Я сделала так, чтобы фольгированная сторона подложки и на полке и на дверке была обращена вовнутрь морозилки — для отражения холода.
Чтобы подложка не ёрзала, прострачиваем поверх мешка с подложкой внутри. Дверка готова. Теперь ниже прострачиваем по бокам, уменьшая ширину мешка на ширину ленты — получаем карман для полки.
Вкладываем полку с утеплением в карман, передней стороной (там такая планочка на решётке) к шву между дверкой и полкой. И отрезаем лишнее — снизу и по бокам. Чтобы мешок не расползался после отрезания, можно дополнительно зафиксировать срезанные кромки скотчем. Полка и дверка готовы. Теперь снимаем лишние детали в холодильнике. Удаляем старую дверку морозилки.
Снизу под морозилкой есть поддон, назначение которого для меня не совсем понятно. Возможно, он служит для сбора воды при оттаивании, ну и для теплоизоляции морозилки, наверное. Эта деталь тоже лишняя.
Теперь нужно прикрепить ответные части ленты-липучки к корпусу холодильника. Для этого использовала саморезы для тонких пластин, в народе называемые «клопами».
Всё готово — можно устанавливать на место полку-теплоизолятор и закрывать морозилку.
Лента хорошо фиксирует дверку. Правда, при закрывании приходится потратить немного больше времени, чем требуется обычно для того чтобы закрыть дверку морозилки, на то, чтобы расправить ленту и везде плотно её прижать. Следующее фото показывает температуру в морозилке и оставшейся части холодильника. Возможно, стоит немного покрутить регулятор в сторону увеличения мороза, а то 12 градусов для холодильника многовато.
Но в целом я довольна получившимся результатом: объём морозильной камеры увеличился почти вдвое. И температуру теплоизоляция держит.
Часто при покупке нового холодильника старый ещё остаётся работоспособным и продолжает службу своим владельцам в дальнем углу квартиры или дачи в качестве резервного варианта. Если у хозяев возникает потребность в дополнительном пространстве для глубокой заморозки продуктов, такой экспонат иногда становится претендентом на то, чтобы быть переделанным в большой морозильник.
Ниже пойдёт речь о том, как из обычного холодильника сделать морозильную установку своими силами.
Шкаф для хранения вещей
Самая простая идея. Придумывать почти ничего не нужно, так как готовые полки для хранения вещей уже есть в самом холодильнике. Для начала все внутреннее пространство необходимо вымыть и просушить. Если старые полки имеют неприглядный вид, их можно изготовить своими руками.
Для хранения обуви и верхней одежды данный способ вряд ли подойдет. А вот мелкие детали гардероба или постельное белье разложить можно вполне аккуратно. В некоторых марках холодильников, ниже полок, есть небольшие ящики. В них можно разместить всякую бытовую мелочь, необходимую в хозяйстве.
В таком самодельном шкафу можно хранить не только одежду. Те же полки можно приспособить для небольших инструментов, емкостей для шурупов или гвоздей. Находящиеся в двери холодильника карманы, тоже не будут пустовать.
Альтернативные способы поддержания низких температур
Небольшую переносную морозильную установку, охлаждающую до -10 градусов, можно собрать, используя элементы Пельтье. На этих пластинах (запитанных постоянным U = 12 V и I = 6 A) одна сторона вырабатывает тепло, другая – холод. Создают агрегат так:
- берут небольшую (примерно 30 на 60 см) пенопластовую коробку (можно пластмассовую, деревянную, картонную, но потребуется термоизолировать ее стенки);
- вырезают в ней отверстие (квадратное) под вентилятор и элементы;
- подключают вывода на аккумулятор или соединенные батареи, либо к стационарному блоку питания.
Из погреба можно сделать ледник. Для этого внутри его стен и по дну монтируют замкнутую систему труб, заполненных специальной жидкости (например, керосином). Такая конструкция аккумулирует холод в зимний период, поддерживая низкие температуры на протяжении всего лета. Но вариант отличается значительными затратами.
Морозильная камера, созданная своими руками, позволит длительное время хранить мясные и рыбные изделия, молочные продукты. Можно будет заготавливать фрукты летом, а зимой готовить из них компоты или употреблять в свежем виде сразу после размораживания.
Объем созданного хранилища зависит как от потребностей, так и финансовых возможностей, имеющихся свободных площадей. Достигаемая отметка отрицательных температур зависит от мощности охладительной установки. Минимальные затраты электроэнергии будут при создании морозильника в подвале либо погребе, потому что там температура находится в пределах от +1 до +10 градусов. А самый доступный, дешевый способ – это переделать старый холодильник на морозилку.
https://youtube.com/watch?v=LLuZOyW9CcA
Сборка морозильной камеры из сэндвич-панелей
Еще один бюджетный способ сделать морозильную камеру своими руками — это собрать ее из сэндвич-панелей. Но в этом случае необходимо тщательно подсчитать, сколько вам потребуется материалов.
Рекомендации по сборке морозильной камеры из сэндвич-панелей:
Во время монтажа панелей обращайте внимание на то, чтобы на угловых стыках не образовывались тепловые мосты. Для того чтобы они не возникали, делайте прорези внутри металлической обшивки угловых панелей в тех местах, где они “смотрят” наружу.
Если в вашей камере не предполагается температура ниже нуля градусов, можете не устанавливать теплоизоляционный слой на полу
Это существенно сэкономит вам средства. Но в таком случае вам придется установить в камеру более мощное холодильное оборудование.
Если в вашей морозильной камере предполагается установка нескольких секций, в которых будут поддерживаться различные тепловые режимы, прорези в полу, стенах и потолке необходимо делать только в тех местах, где будут располагаться перегородки.
Помимо сэндвич-панелей для установки потребуется и угловой профиль, нащельник, герметик и дверь.
Дверь необходимо выбирать именно холодильную — в ней имеется теплоизоляционный слой, выполненный из пенополиуретана.
Как использовать старый компрессор от холодильника
При выбрасывании старой бытовой техники не всякий человек думает, что компрессор от холодильника может быть использован для других целей.
Материалы и приспособления
Для работы понадобятся:
- ресивер;
- мебельные шурупы;
- крепёжные хомуты;
- компрессор.
Когда всё будет в наличии, можно приступать к реализации. Существует несколько вариантов полезного использования этой детали от старого холодильника.
Починка аналогичной техники
Компрессор, который был изъят из холодильника, можно успешно применить для того, чтобы починить другую технику в своём доме. К примеру, если у вас сгорел или просто перестал работать такой элемент на сходном охлаждающем оборудовании. Вы можете без труда заменить деталь при помощи инструментов и продолжать использовать устройство.
Для гаража
Есть и такие умельцы, которые расширяют область применения компонента и используют его для подкачивания шин или слива масла. Учтите, что перед началом процесса вам потребуется выполнить установку ресивера. Сам по себе он нужен для того, чтобы аппарат работал без перебоев и не сильно перегружал домашнюю сеть.
Ресивер закрепляется на трубках компрессора, проверяется прочность соединения, а после можно начинать эксплуатацию. Процесс займёт не больше трёх минут.
Аэрография
Этот вид искусства подразумевает использование аппарата, при помощи которого будет наноситься рисунок. Для сборки агрегата используйте:
- компрессор;
- фильтры для очистки;
- мебельные шурупы;
- резиновую трубку;
- хомуты для крепежей;
- трубку из хлорвинила.
Процесс изготовления:
- Перед тем как начать сборку, замените масло в агрегате, влив автомобильное.
- Подключите ресивер.
- Подсоедините пусковое реле и трубку для заправки.
- Бензиновый фильтр прикрепите к компрессору, а дизельный — к ресиверу.
- Соедините всё трубками.
Домашние мастера, обладающие определёнными навыками работы с техникой, могут без особого труда найти различное применение старому компоненту от холодильника.
Что можно сделать из старого холодильника
А сделать из старого холодильника можно вполне нормальную морозильную камеру. Переделка холодильника в морозильник в техническом плане не особо сложна и сэкономит вам кучу денег. Это я вам говорю как мастер со стажем.
Переделка холодильника «Норд»
1. Разбираем крышу холодильника, терморегулятор не выбрасываем — он еще пригодится в хозяйстве.
2. Выпускаем хладагент (если он там есть) через технический патрубок.
3. Разбираем холодильную камеру.
4. Отрезаем при помощи болгарки холодильную камеру на 5 сантиметров выше морозильной камеры (этот бортик в дальнейшем послужит для монтажа крыши).
5. Если испаритель морозильной камеры целый, то можно использовать его. При этом нужно на один конец смонтировать капиллярную трубку с давлением (14-16 атм.), на другой медную трубку длиной 1.5 метра, диаметром 6 мм.
6. Для надежности лучше использовать готовый испаритель с холодильной камеры «Интер». Он идет в сборе с капиллярной трубкой и всасывающей трубкой. Такие испарители продаются в любом сервисном центре по холодильному оборудованию.
7. Отрезаем у «интеровского» испарителя справа и слева по 1,5см. После этого выгибаем его по контуру морозильной камеры (см. рисунок). Всасывающая и капиллярная трубки должны быть внизу.
8.Проделываем в морозильной камере два отверстия: одно диаметром 8мм для всасывающей и капиллярной трубки, другое 2-3мм для трубки терморегулятора.
9. Вставляем испаритель в морозильную камеру, продеваем всасывающую трубку в отверстие.
10. Монтируем сзади морозильной камеры терморегулятор (Т-145), вставляем его трубку в отверстие и закрепляем на испарителе внизу, в самом конце магистрали, с помощью двух хомутиков.
11. Закрепляем испаритель нержавеющими шурупами. Два сверху, два снизу, один посередине. Не попадите шурупами в канал, иначе испортите испаритель.
12. Сгибаем всасывающую трубку вниз к мотору-компрессору и надеваем на нее утеплитель диаметром 8 -10мм.
13. Проделанные отверстия заделываем силиконом.
14. Закрепляем сзади морозильной камеры конденсатор (можно от маленького холодильника, или морозильной камеры).
15. Монтируем всю холодильную систему, вакууммируем и заправляем ее хладагентом, до нужного давления (для R -12 около 0,4 атм.).
16. Монтируем электрическую проводку: один провод питания сети — на пускозащитное реле, другой на — терморегулятор, а с него — на пускозащитное реле.
17. Монтируем снятую крышу и двери при помощи стандартных креплений.
18. Вставляем стандартные полочки и ящички.
Температура в такой камере минус 18 – 25 градусов, себестоимость ее около 125 долларов. Новый такой морозильник стоит 250 – 350 долларов.На фото в начале статьи — морозильник на три секции, сделанный из старого двухкамерного холодильника «Норд».
Переделка холодильника «Атлант»
Процесс практически полностью аналогичен переделке старого холодильника «Норд», оборудование такое же, затраты те же.Температура в такой морозильной камере минус 19 – 26 градусов, себестоимость ее около 130 долларов. Новый такой морозильник обойдется в 260 – 360 долларов.
Переделка холодильника «Снайге»
С переделкой этих холодильников дело обстоит проще всего. Все операции выполняются такие же, как и с «Норд», но есть один нюанс: в двухкамерных холодильниках «Снайге» «плачущего» типа с нижней морозильной камерой на три отсека, используется металлический испаритель анодированного типа. Поэтому делаем следующее:
1. Выполняем операции 1-5, 8, 9, 12-18.
2. Монтируем на стандартное место (на крыше) терморегулятор (Т-145).
3. Трубку терморегулятора закрепляем на средней пластине испарителя.
Температура в такой камере минус 16 – 27 градусов, себестоимость ее около 72 долларов. Новый такой морозильник обойдется в 255 – 355 долларов.
Переделка холодильников «Норд», «Атлант» и «Снайге» с двумя отсеками в морозильной камере производится аналогично, только нужно будет использовать стандартные испарители.
Что можно сделать из старого холодильника еще? — Да множество полезных вещей: мини-погреб для хранения овощей на балконе, коптильню для дачи, просто использовать как шкаф для хранения разных мелочей в гараже или мастерской.Включите фантазию, и придумайте какое-нибудь свое применение для старого холодильника, а выбросить его никогда не поздно.
Как сделать коптильню холодного и горячего копчения из старого холодильника

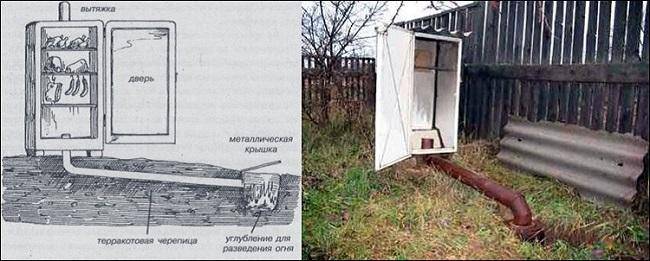

Сначала рассмотрим холодный способ копчения. При этом продукты подвергаются тепловой обработке при температуре от + 18 до + 30 градусов. Диетологи рекомендуют именно такой способ обработки продукции, ведь он считается наиболее полезным. Температура здесь небольшая, а белый дым не выделяет вредных веществ и канцерогенов. Но лучше предварительно отварить мясо, чтобы исключить заражение паразитами. А рыбу приобретать только в проверенном месте, так как она будет подвергаться тепловой обработке, только не очень высокими температурами.
Сначала нужно правильно подготовить холодильник. Отделите от него компрессор методом, описанным выше. Затем нужно будет снимите все неметаллические части. Обычно они находятся внутри данного агрегата. Также снимите резиновые утеплители. После чего нужно будет в нижней части холодильника сделать отверстие по диаметру будущей трубы. Обычно это отверстие диаметром около 10 см. Найдите подходящее место для установки коптильни. Хорошо, если оно находится под уклоном. Тогда внизу вы сможете расположить топку, отсюда будет наверх идти дымоход, и вы подсоедините его к отверстию холодильника.
Обычно у всех старых холодильников имеются металлические решетки. Если они покрыты эмалью, очистите её при помощи железной щетки. Затем вымойте и просушите решётки, после чего можно устанавливать их в холодильник. Положите сюда выбранные продукты и можно начинать процесс копчения. Нужно будет закрыть дверцу холодильника, чтобы внутри этой камеры было тепло.
Даже если у вас нет металлических решеток, всё равно вы можете использовать такую коптильню из холодильника. В таком случае вы просто подвесите выбранные мясные и рыбные продукты при помощи бечевки. А если имеются металлические полочки, они прекрасно подойдут для того, чтобы разложить продукцию сюда.
Но процесс приготовления довольно длительный. Если вы хотите быстро получать копчености, тогда подойдет горячий способ. При этом можно использовать такой коптильный аппарат как в помещении, так и на улице. Если у вас имеется дача и вы решили заняться тут процессом приготовления, тогда нужно будет смастерить из холодильника устройство.
Вот что вам потребуется для этого:
- старый холодильник;
- толстостенная сковородка с крышкой;
- инструменты.
Из сковородки вы сделаете генератор дыма. Сначала просверлите в ее дне несколько дырочек. В крышке нужно высверлить одно отверстие. К нему присоедините бронешланг. Длина этого шланга должна быть не меньше полуметра и не больше 1 метра. Закрепите данный шланг в холодильнике в том месте, где раньше находился компрессор. Присоедините эту деталь сюда при помощи фланца.
Ещё нужно разместить внутри коптильни тэны, которые помогут обеспечить здесь температуру +60–80 градусов. Теперь можно помещать внутрь продукты, а в генератор дыма — влажные опилки. Этот генератор можно ставить на электрическую плитку или на открытый огонь. Теперь подключите тэны и можно готовить.
Также можно использовать коптильню в закрытом помещении, но приняв меры безопасности, в том числе и пожарные. Думая, что сделать из старого холодильника, вы смастерите коптильню. Для этого нужно подготовить холодильник по методу, описанному выше. Вы сможете пользоваться этим агрегатом на балконе, на кухне рядом с вытяжкой. В качестве нагревательного прибора здесь будет электрическая плитка, но лучше брать с закрытыми тэнами. Подвесьте приготовленную продукцию или разложите ее на полке. Если вы готовите рыбу, то можно не пользоваться миской для сбора жира. Если же это мясо, то тогда установите эту дополнительную опцию внизу. Поставьте на плитку толстостенную сковороду, в которую насыпаны влажные опилки.
Теперь герметично прикройте дверь и включите печь. Через 30–60 минут вы можете с наслаждением отведать вкусную еду.
Предлагаем посмотреть следующий видеоролик. Вы увидите, что сделать из старого холодильника коптильню вполне по силам.
Как смастерить ещё одну, вы увидите в следующем ролике:
Что сделать из старого холодильника можно ещё, научит третье видео.
Совет специалиста
Перед тем как выбрать место расположения датчика внутри будущего агрегата, необходимо подумать, как достичь нужного температурного режима. Если в работе вы планируете использовать вышедший из строя холодильник, то для начала необходимо отыскать причины его поломки. Может случиться так, что ремонт холодильной камеры своими руками и дальнейшая его модернизация не имеют смысла. А вот если модель была отремонтирована, то ее преобразуют по вышеописанной технологии. Самодельные конструкции из старых холодильников потребляют больше электроэнергии, чем заводские аналоги, кроме того, они обладают меньшим коэффициентом полезного действия.
Некоторые нюансы работы холодильника на балконе
Морозилка на балконе, особенно утепленном, может быть установлена только при условии высокой несущей способности плиты. Перепланировка и реконструкция балконных конструкций часто проводится без проведения предварительной экспертизы состояния плиты, для ремонта используются современные материалы, обладающие значительным весом.
Установка металлопластиковых окон для остекления можно разрешать только при достаточной прочности плиты, ведь оконные рамы ПВХ обладают значительным весом. Несколько снизить нагрузку на плиту можно при выполнении остекления из алюминиевого профиля.
Холодильная и морозильная техника при работе создают шум и вибрацию. Если техника неисправна, эти параметры увеличиваются. Вибрация негативно действует на балконные конструкции, поэтому следует избегать установки тяжелых морозильников на конструкциях, состояние которых не проверялось перед началом работ по реконструкции.
Посмотрите видео, как обустроить шкаф со встроенной морозильной камерой своими руками.
Удобство и комфорт должны всегда сочетаться с фактическими возможностями, поэтому перед установкой морозильной камеры на лоджии в зимнее время, следует учесть все за и против, тщательно проверив состояние балконной плиты, степень защищенности конструкций от низких температур и влажности.
Что сделать из старого холодильника: 13 практичных идей
Рано или поздно любой холодильник приходится менять — или потому, что он вышел из строя, или потому, что просто устарел. Отработавшую своё технику можно выкинуть, но есть и другой вариант — дать ей вторую жизнь. Рассмотрим, что можно сделать из старого холодильника — вариантов довольно много, и каждый найдёт что-то для себя.
Самое простое — использовать старый холодильник в качестве шкафа. Что вы будете в нём хранить — решать только вам.
Из небольшого холодильника или его части может получиться отличный домик для игрушек.
Отработавшую своё технику можно использовать даже в качестве прилавка.
Из старого холодильника получится отличная будка. Дверь можно просто снять, другой вариант — пропилить в ней отверстие.
Сделанный из старого холодильника парник будет надёжно удерживать и тепло, и влагу.
Чтобы изготовить инкубатор, достаточно расположить в холодильнике несколько лампочек и подвести к ним электричество.
Следующий вариант похож на инкубатор, но отличается конструктивно. В таком ящике под постоянным освещением посадки будут расти очень быстро.
На даче или в загородном доме старый холодильник можно использовать, чтобы выращивать в нём цветы или овощи.
Старый холодильник хорошо подойдёт для копчения мяса и рыбы. Если нужно холодное копчение, надо расположить в нескольких метрах печь, от которой дым будет идти внутрь холодильника через длинную трубу.
Для горячего копчения достаточно положить на дно холодильника плитку, а на неё поставить кастрюлю с опилками. Когда она нагреется, пойдёт горячий дым.
Ещё один вариант применения отработавшего своё холодильника на даче, в загородном или частном доме — сделать улей. Работ понадобится по минимуму, например, проделать отверстия, через которые пчёлы будут попадать внутрь и выходить наружу.
Ещё один вариант — поставить в бывший холодильник газовый баллон.
Если наполнить отсек льдом, можно будет охлаждать напитки. Чтобы придать конструкции более интересный вид, её надо декорировать — к примеру, обшить деревом.
И наконец — если холодильник ещё работает, но вам хочется чего-то нового, можно просто освежить его внешний вид. К примеру — покрасить или обклеить плёнкой.
Таким образом, приложив немного усилий, можно превратить старый холодильник во что-то новое. И тогда он сможет прослужить ещё много лет, радуя вас уже в другом качестве.
Кондиционер
Если старенький ЗИЛ или Саратов уже не нужен, его рабочие детали можно использовать отдельно от корпуса. Для конструирования простенького кондиционера для дачи своими руками понадобятся исправный холодильник и вентилятор.
Отсоединить от корпуса радиатор, компрессор и охладитель. Для этого потребуется разобрать заднюю стенку
Действовать нужно осторожно, стараясь не повредить трубки.
На единую платформу установить вентилятор, а сбоку от него компрессор и радиатор.
Охладитель, представляющий собой медную трубку, расположить на сетке вентилятора или близко к ней.
При включенном компрессоре медная трубка становится холодной, и вентилятор обдувает холодным воздухом.
Работающий компрессор нагревается и отдаёт тепло в окружающее пространство, но процесс охлаждения преобладает.
