Причина 1 – банально плохая лампочка
В супермаркетах и разного рода фикспрайсах можно найти светодиодные источники освещения китайского производства дешевле ста рублей. Мы не утверждаем, что все товары made in China априори некачественные. Но изделия, которые стоят в 3–4 раза дешевле обычных светодиодных ламп, не будут работать нормально – с этим стоит смириться. Все дело в том, что вместо LED-драйверов, которые стабилизируют показатели входящего тока и обеспечивают непрерывное свечение, в дешевых лампах стоят гасящие конденсаторы малой емкости. Они выполняют ту же функцию, что и драйверы, но гораздо быстрее исчерпывают свой ресурс. Бывают даже одноразовые светодиодные лампы, у которых конденсатор выходит из строя после нескольких часов работы.
Решение этой проблемы тоже банальное – не покупать дешевые лампочки, которые на поверку оказываются не такими и дешевыми. Выгоднее один раз приобрести надежное и качественное изделие, чем каждую неделю тратить по 50–100 рублей на новую лампочку. А если учесть, что в доме обычно она стоит не одна, бессмысленные траты вырастают в разы.
Качественные светодиодные лампы мигать не будут
Это интересно: Как подключить светильник к 4 проводам на потолке: разъясняем подробно
Почему дешевые лампы мерцают?
Вероятно, уже нет людей, которые не слышали о том, что дешевые продукты малоизвестных производителей покупать не стоит, так как это чревато различной сложности отрицательными последствиями.
Так происходит и в случае со светодиодными лампами, которые нередко даже сразу после покупки начинают мигать, что совсем не радует владельцев.
Мигание светодиодных ламп встречается довольно часто. При этом в большинстве случаев они сохраняют работоспособность и, если устранить причину, будут способны функционировать годами
Но такой режим работы в большинстве случаев не свидетельствует о наличии поломки. То есть осветительный прибор обычно исправен, но он подвергается воздействию каких-либо неблагоприятных факторов, мешающих нормально функционировать.
И если их устранить, то мерцание прекратиться, а рецидивов не будет. Но практичнее такие явления предотвращать и все, что для этого нужно это приобретать качественные продукты известных производителей.
На этапе покупки они обойдутся дороже, но высокие рабочие характеристики обеспечат долгосрочную эксплуатацию. Причем без потери лучших свойств, а это стоит дорогого. Так как дешевые осветительные приборы позволяют экономить только на цене.
А затем человек сталкивается с их предрасположенностью к различным неисправностям и другими отрицательными последствиями, включая негативное воздействие на здоровье.
Современные светодиодные лампы всегда являются сложными технологичными устройствами, состоящими из многих компонентов. Среди них драйвер, задача которого стабилизировать электрический ток.
А это важная задача, так как качественная и долговременная работа зависит именно от его характеристик, а не от напряжения, как считают многие.
Дополнительно драйвер способен справиться с различными побочными факторами, приводящими к мерцанию в выключенном/включенном положении выключателя.
Каждый пользователь должен знать о том, что к миганию предрасположены только дешевые светодиодные лампы, изготовленные различными малоизвестными производителями. Поэтому их просто не следует покупать
Но он является обязательной частью конструкции только качественных и, стало быть, недешевых ламп. А в их доступных аналогах китайского и даже отечественного происхождения для экономии этот ключевой элемент всегда заменяют на более дешевый блок питания.
Его основой являются такие элементы конструкции, как диодный мост, оснащенный емкостным фильтром, и гасящий конденсатор. Которые способны обеспечить качественное освещение, только когда характеристики электрического тока идеальные.
В таком случае рабочий цикл выглядит следующим образом:
- Изначально переменный ток проходит через диодный мост, там он преобразуется в нужный для светодиодных ламп постоянный, но с высокой пульсацией.
- Для придания электротоку стабильных характеристик он подается в емкостной фильтр. А оттуда на гасящий конденсатор, который окончательно сглаживает пульсацию.
- Ток с нужными характеристиками идет к осветительным приборам, позволяя им штатно выполнять свои обязанности.
Но при неидеальных параметрах электротока блок питания со своими дешевыми компонентами не способен справиться с пульсацией и ее выпрямлением, что в итоге является причиной моргания.
Мигать может, как одна лампа, так и целая отдельная группа. Тем не менее причины этого явления являются одинаковыми. И их следует оперативно устранить. В противном случае за короткое время ресурс осветительных приборов выработается
Кроме того признаки подобной неисправности могут проявляться как в выключенном, так и включенном состоянии.
И особенности каждой разновидности нештатной работы следует знать, так как это поможет устранить недочет. Причем оперативно и часто без каких-либо серьезных затрат.
Ремонт светодиодной лампы. Подробная инструкция
Ремонт своими руками > Освещение > Ремонт светодиодной лампы. Подробная инструкция
Привет! У вас перестала светится светодиодная лампа? Тогда это статья для вас. Ведь многие думают, что ремонт светодиодной лампы трудно выполнить самостоятельно и часто выбрасывают их. И зря! Ведь стоимость светодиодных ламп на сегодняшний момент относительно простых ламп накаливания достаточно высока.
Из практики же ремонта отремонтировать осветительные приборы на основе светодиодов можно легко, не обладая глубокими знаниями электроники. При этом сделав ремонт светодиодной лампы своими руками вы сможете немало сэкономить денег из своего семейного бюджета.

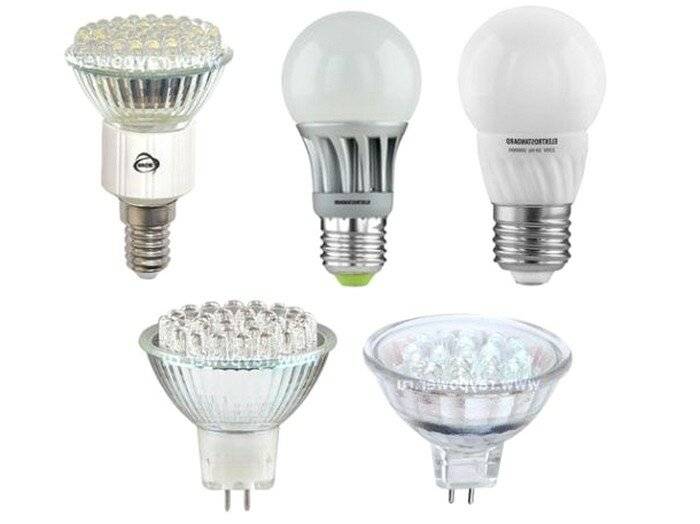

Устройство светодиодной лампы
Простая светодиодная лампа небольшой мощности состоит из корпуса, цоколя, матового рассеивателя света, блока светодиодов LED, драйвера электропитания(в дешевых маломощных светодиодных лампах применяется простой бестрансформаторный выпрямитель).
Принцип работы светодиодной лампы
Рассмотрим принцип работы светодиодной лампы на примере недорогой китайской. Для этого посмотрите на схему ниже
Схема светодиодной лампы 220В
Напряжение сети 220 вольт подается на схему мостового выпрямителя на диодах через токоограничивающий конденсатор С1 и резистор R2. На выходе получаем постоянное напряжение, которое подается на блок светодиодов HL1 через токоограничивающий резистор R4. При этом светодиоды начинают светится. Конденсатор C2 предназначен для сглаживания пульсаций выпрямленного напряжения. Резистор R1 предназначен для разрядки конденсатора C1 при отключении питания светодиодной лампы от сети.
Как отремонтировать светодиодную люстру или светильник своими руками
Если люстра или светильник перестали светится, то в первую очередь рекомендую начать проверку наличия питающего напряжения, подаваемого на светильник. Если при включении люстры выключателем на нем напряжение отсутствует, то необходимо тщательно проверить электропроводку. Если напряжение присутствует на контактах патрона, куда заворачивается светодиодная лампа, то причина в лампе.
Ремонт светодиодной лампы своими руками
Как я рассказывал выше, светодиодная лампа состоит из схемы электропитания и самих светодиодов. Необходимо вначале аккуратно разобрать светодиодную лампу и внимательно осмотреть блок питания(выпрямитель) на наличие внешних повреждений(прогаров деталей, перегорание дорожек печатной платы). Если такового визуально не обнаруживается, то переходим к проверке элементов при помощи цифрового мультиметра. Часто причиной неисправности является неисправный токоограничивающий конденсатор С1 емкостью 1 мкФ напряжением 400 вольт. Его без выпаивания из схемы не проверишь. Лучше всего заменить его заведомо исправным.
Проверка диодов выпрямителя осуществляется при помощи мультиметра. Переводим его в режим измерения диодов и прозваниваем
При исправности конденсатора и диодов обратите внимание на состояние токоограничивающих резисторов R2 и R4. Они внешне могут казаться не поврежденными, но при прозвонке могут иметь обрыв
Проверка светодиодов лампы
Лампа может иметь в зависимости от ее мощности от нескольких светодиодов до нескольких десятков.
Иногда при осмотре платы со светодиодами сразу видно прогар некоторых. Такие светодиоды подлежат обязательной замене. Другие светодиоды также необходимо прозвонить мультиметром или же подать на них напряжение от внешнего источника величиной в 2,5-3 вольта через омическое сопротивление 100-200 Ом. Если они загораются, то они исправны. Светодиоды можно использовать от старой светодиодной ленты. От вас требуется умение работать паяльником.
Почему моргают светодиодные лампы
Причиной является применение производителем лампы некачественного токоограничивающего конденсатора С1. Замените его другим, с номинальным рабочим напряжением не менее 400 вольт. На напряжение 250 вольт ставить не рекомендую, так как он быстро выйдет из строя и вся схема попросту задымит. У меня лампа после замены конденсатора весело светит! ))
Удачи вам в ремонте светодиодных ламп и светильников на их основе!
Причины мигания при выключенном свете
Нередко происходит, что после отключения света мерцание лампы продолжается. Днем этого не видно, но в темное время суток слабые мерцающие вспышки становятся хорошо различимы. Почему мигает энергосберегающая лампа при выключенном свете? Такое поведение прибора может происходить по 3 причинам: низкокачественное изделие, плохой неоновый выключатель с подсветкой или неправильная его установка.
Неисправность и проблемы проводки
Если светодиодная лампа после выключения мерцает, проблема может быть связана с проводкой. Необходимо проверить, как подключен кабель с фазой. Правильным подключение считается тогда, когда фаза проходит через выключатель, а не соединена напрямую к светильнику. Распознать фазовый провод поможет отвертка-индикатор диодов. Распределив правильно провода, лампочку еще раз проверяют на работоспособность. Часто случается моргание из-за наведенного напряжения. Это когда силовой провод расположен слишком близко к отключенному кабелю.
Работая с проводкой, нужно:
- учитывать ее состояние;
- соблюдать технику безопасности.
Если используемый выключатель не имеет ночной подсветки, а мерцание продолжается, то лучше электропроводку полностью заменить новой.
Наличие выключателя с подсветкой
Выключатели с подсветкой пользуются наибольшей популярностью среди потребителей. Конструкцию оборудуют неоновой лампой или простым светодиодом, что позволяет ночью легко находить выключатель. Но с добавлением новой детали светодиодная лампочка начала мигать. Это происходит из-за небольшого заряда, который скапливается на конденсаторе фильтра:
- при включении выключателя электричество поступает прямо к лампе, а при выключении – на светодиод;
- из-за поступления тока фильтр начинает постоянно заряжаться, и лампа мерцает.
Так как убрать мигание светодиодной лампы можно 2 способами, то выбирают один из них. Вместо энергосберегающей модели ставят лампу накаливания или разъединяют цепь питания, отключив подсветку. Если светильник имеет 2 лампочки, то, заменив одну из них на лампу накаливания, можно избавиться от мерцания. Самый быстрый и простой способ – это установить простые выключатели без подсветки.

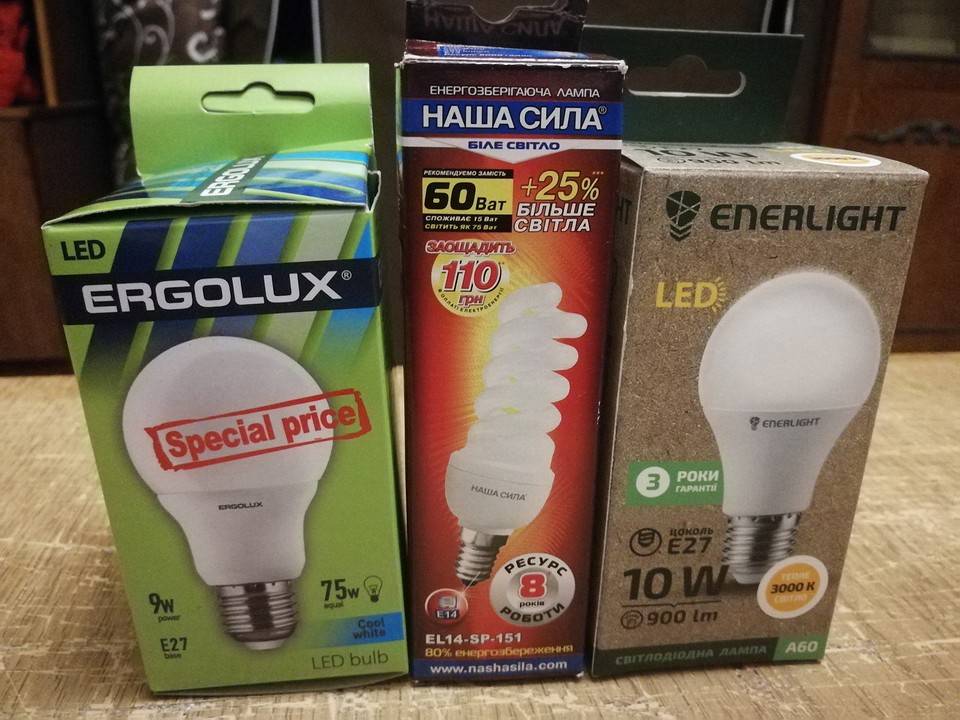

Некачественные лампы
Лампочка в выключенном состоянии может мигать тогда, когда она неисправна. На рынке есть множество продукции, которая не отвечает требованиям стандарта, и пытаясь сэкономить, многие люди покупают приборы у неизвестных производителей. Если товар был куплен некачественный, то достаточно приобрести новую лампу. Что нужно учитывать при покупке:
- изготовителя;
- качественные лампы продают в цельных упаковках;
- изделие проверяют на работоспособность.
Большой популярностью пользуются компактные модели. В подсобных помещениях и коридорах принято устанавливать светодиодные лампы с холодным температурным режимом, в детских комнатах, гостиных и других жилых помещениях – с теплым оттенком.
Отключение подсветки в выключателе
Чтобы избавиться от миганий в лампе на 220 В, нужно из выключателя удалить светодиодную или неоновую подсветку. Для этого подготавливают все необходимые инструменты:
- отвертку с плоским шлицем;
- индикаторную отвертку;
- кусачки;
- нож.
Прежде чем приступить к работе, отключают электричество. Если в доме установлены предохранители, то их выкручивают. Если на панели расположена ручка автоматического отключения, то ее ставят в положение «отключено». Работа по разборке подсветки идентична замене простого выключателя:
- Декоративные клавиши «включения-выключения», расположенные на корпусе, имеют защелки. Их поддевают с двух сторон и аккуратно снимают.
- Чтобы извлечь из коробки устройство, откручивают монтажные болты.
- Контактные провода должны быть обесточены. Их проверяют индикаторной отверткой.
- Прежде чем отсоединить провода, внимательно запоминают их расположение.
- Корпус конструкции состоит из 2 деталей, которые скреплены защелками. Поэтому его осматривают на их наличие.
- Обнаружив защелки, их раздвигают. При этом выключатель разделится на 2 части.
- Резистор с лампочкой припаян к одной из частей. Светодиод или неоновую лампочку отсоединяют и удаляют.
Выключатель без подсветки собирают в обратном порядке. На всю работу понадобится не более 30 минут.
Мерцание дешевых ламп
Такое явление очень часто возникает, но оно не означает полную потерю работоспособности лампы. В большинстве случаев устранение неисправности прекращает мерцание ламп и их можно дальше эксплуатировать.
Если видимых поломок нет, то лампа испытывает на себе негативное воздействие напряжения из сети. Оно может быть постоянным или цикличным, что однозначно приведет к световому морганию ламп. Если воздействие устранить, то качество свечения значительно улучшится. Не будут возникать рецидивы.
Следует также отметить, что осветительные приборы за низкую цену имеют ряд предрасположенностей и «болезней», связанных с низким напряжением и периодическим возникновением световой пульсации.
Как уже было сказано, основной составляющей частью ламп являются – драйверы. Большинство поломок связаны с его устройством. Необходимо разобраться в устройстве и параметрах драйверов и их основной функции. Задачи для драйвера:
- Преобразование и стабилизация напряжения, которое порционно подается светодиодам.
- Фильтрация заряженных частиц, исключающая пульсацию при включенном/выключенном источнике света.
- Рациональная подача электрического тока к диоду, то есть экономия электроэнергии.
Драйвера устанавливаются только в качественных и дорогих лампах Европейского производства, есть небольшой сегмент отечественных ламп. В дешевые лампы «made in China» драйер не устанавливается, вместо него – блок питания и нестабильный диодный мост, а в нем – емкостной фильтр и конденсатор для гашения импульсного напряжения.
Устройство китайской лампочки может обеспечить свет без мерцания только в том случае, если поток заряженных частиц – идеален.
Рабочий цикл осветительного прибора на светодиодах китайского исполнения:
- Переменный ток подается на диодный мост, который преобразует его постоянный и задает ему необходимую частоту.
- Для того чтобы стабилизировать ток, он подается на емкостной фильтр, а после на конденсатор, где заряд повышается до значений, который способен воспринять светодиод. Окончательная «подготовка» тока для лампы происходит здесь.
- Электрический ток с необходимыми параметрами передается к элементам свечения.
Если параметры тока неидеальны, то компоненты дешевых ламп не справятся с пульсирующей частотой напряжения. Как следствие – возникнут мерцания света. Признаки интересны тем, что их проявление может быть замечены при выключенном осветительном приборе.
Далее рассмотрим все особенности и признаки нештатной работы световых ламп.
Мерцание при работе
Мы рассмотрели, почему могут мерцать светодиодные лампы в выключенном состоянии. Это мерцание после выключения видно невооруженным глазом и вызывает дискомфорт. Но мерцать они могут и при работе, и не ощущаются визуально. Такое мерцание приносит вред, так как воздействует на человека на подсознательном уровне. При длительном воздействии оно может стать причиной частой утомляемости, бессонницы, подавленного состояния. А самое главное, оно негативно сказывается на зрении. Почему это происходит? Все дело в том же конденсаторе фильтра. Если его емкость недостаточна, то фильтр плохо справляется со своей задачей. Часть переменного тока с удвоенной частотой сети 100 Гц добирается до светодиодов и заставляет их изменять яркость свечения с той же частотой.
Согласно Свода Правил СП , регламентирующего требования к естественному и искусственному освещению, для детских и лечебных помещений коэффициент пульсаций не должен превышать 10-20 %. Величина варьируется в зависимости от размера объектов, которые требуется рассматривать. Для остальных помещений коэффициент пульсаций не нормируется, но это еще не значит, что им нужно пренебрегать. Тем более, что у низкого качества ламп отдельных производителей он доходит до 60%! Сами же производители редко предоставляют информацию о коэффициенте пульсаций, с которым работает их продукция. Поэтому для его оценки в домашних условиях приходится проводить тесты, фиксирующие не величину, а само наличие мерцания. Первый и самый простой – так называемый «карандашный тест», основанный на эффекте стробоскопа. Включив в помещении только светильник с тестируемой лампой, быстро помашите перед ней карандашом. Если вы увидите сплошной след от карандаша, с пульсациями все в порядке. Если след от карандаша распадается на фрагменты, значит, пульсации есть. Второй способ связан с использованием фото- или видеокамеры. Можно воспользоваться мобильным телефоном. Камеру нужно навести на лампочку с расстояния около 1 метра, при наличии мерцания на дисплее вы увидите темные полосы. Если вы часто снимаете, то наверняка их не раз видели, но теперь знаете, почему так происходит.
Рассмотрим, как убрать такое мерцание светодиодных ламп. Нужно поменять конденсатор фильтра на другой, имеющий большую емкость. При этом нужно подобрать конденсатор на то же рабочее напряжение и вписаться в габаритные размеры. Нужно, конечно, обладать некоторыми навыками, чтобы найти на плате драйвера этот конденсатор и иметь навыки владения паяльником. Емкость нового элемента придется подбирать экспериментально. Способ этот не является панацеей, не всегда получается полностью убрать мерцание, но попробовать можно.
https://youtube.com/watch?v=fg5S0e1KQ0o
Еще одна из причин возникновения мерцания при работе – это использования диммеров для регулировки яркости.
Перед покупкой диммера, обязательно изучите характеристики используемых ламп: некоторые лампы могут не поддерживать диммирование
Не все светодиодные лампы могут работать с диммером, и не всякий диммер качественно регулирует освещенность
Поэтому перед покупкой внимательно изучите каталог производителя, обратив внимание на то, какие из выпускаемых им ламп диммируются, а какие – нет, и что за устройства рекомендуются для регулировки яркости их свечения. Вот почему мерцают в некоторых случаях светодиодные лампы
Если вы будете следовать рекомендациям, изложенным в этой статье, то избавитесь от лишних хлопот. И главное: покупайте продукцию только проверенных производителей, остерегайтесь дешевых подделок.
Советуем к прочтению
Устраняем мигание светодиодной лампы с помощью конденсатора
Если у вас нет резистора, то вместо него можно воспользоваться конденсатором емкостью от 0,01 до 1мкФ и напряжением с двухкратным запасом от импульсных помех 2*220=440В. Но надежнее всего брать минимум 630В.
Когда нет конденсатора на 630В, а есть на 400В, то при помощи паяльника можно собрать вот такую схемку.
Здесь один резистор служит для защиты конденсатора от импульсных помех, а второй для разряда конденсатора.
Поэтому установка конденсатор более предпочтительнее и безопаснее. Устанавливайте его в те же места, что и вышеописанные с использованием сопротивления (распредкоробка, клеммник люстры).
Где найти такой конденсатор? Чтобы не бегать по радиомагазинам можно просто разобрать уже сгоревшую энергосберегающую лампу и вытащить оттуда или взять из обычного стартера для люминисцентных ламп.
Правда есть одно НО. Применять лучше бумажный или керамический, т.к. электролитический при скачках напряжения может не безопасно взорваться. Так что если вы взяли именно его в качестве шунта, обязательно берите с большим запасом по напряжению.
Способы устранения неисправностей
Исходя из вышеописанного – наша цель сделать так, чтобы при разомкнутом выключателе ток через лампы не протекал. Рассмотрим методы решения этой проблемы.
Демонтаж подсветки в выключателе
Если проблема из-за подсветки, то самый простой вариант – убрать ее. Для этого нужно разобрать выключатель, предварительно выключив напряжение на этой линии или во всей квартире. Прежде чем касаться руками клемм на выключателе или других его рабочих частей, лучше дополнительно проверьте наличие напряжения индикаторной отверткой. Во время вашей работы его там быть не должно.
Далее, нужно вытащить из стены сам выключатель и откусить провода, которые идут к подсветке, или вынуть блок подсветки (в зависимости от конструкции). Собрать все обратно и проверить результат работы.
Отдельный нулевой провод
Вариант посложнее, если у вас наружная проводка или вы делаете ремонт, вы можете проложить дополнительный нулевой провод к выключателю. В итоге к подсветке будет подсоединяться нулевой провод и фазный провод индивидуально, а она будет работать, и лампа не будет мерцать.

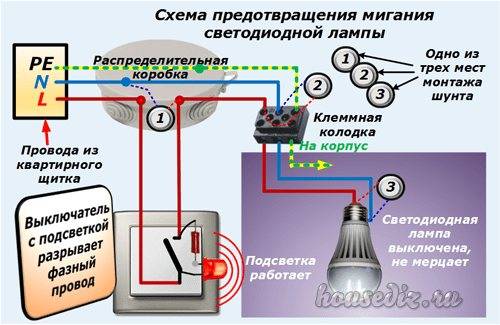

Установка дополнительного сопротивления (шунтирующего резистора)
Чтобы оставить подсветку и не прокладывать новый кабель, нужно добавить параллельно светодиодной лампе резистор.
Для безопасности лучше заизолировать термоусадкой
Удалению мерцания поспособствует установка в цепь дополнительного сопротивления. Элемент, который будет внедряться – резистор мощностью 2 Вт, с сопротивлением 50 кОм. При использовании этого способа не потребуется удалять световой индикатор на выключателе. Резистор можно установить как непосредственно в корпусе самого светильника, так и в распределительной коробке.
Смысл этого действия заключается, в том, что светильник зашунтирован резистором, ток индикатора теперь протекает через него. Соответственно он мигать больше не должен.

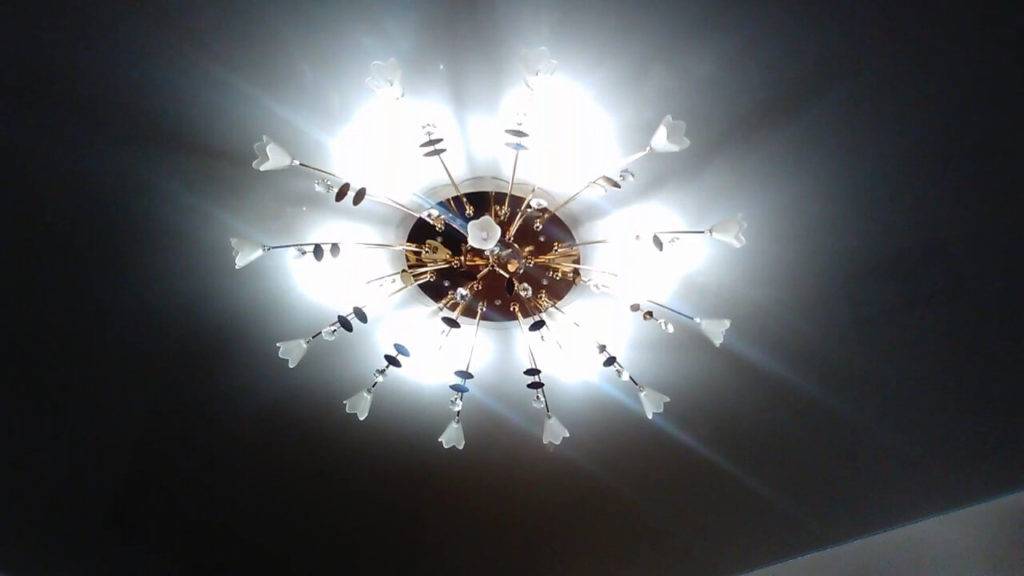

Подключение лампы накаливания
Вариант подходит для многорожковой люстры, если в ней установлено несколько ламп, можно заменить одну из них на лампу накаливания. Тогда остальные мерцать не будут. Это сомнительное решение. Вы получаете разнотипный световой поток по яркости, цветопередачи, цветовой температуре. В некоторых светильниках будет видно, что у вас вкручены лампы и это смотрится, мягко говоря, некрасиво. Да и использовать энергосберегающие лампы и при этом вместо одной из них вкрутить лампу накаливания – странная экономия, ведь одна лампа накаливания, которая будет выдавать такой световой поток как светодиодные, может потреблять больше всех остальных в люстре.
Подключение конденсатора
Сопротивление греется, лампа накаливания много потребляет и выбивается из общего вида. Есть вариант установить параллельно светильнику конденсатор. Если подсветка светодиодная – конденсатор должен быть емкостью 0,5–1 мкФ, на напряжение не менее 400 В, если неоновая – то емкость можно поменьше. Конденсатор зашунтирует лампу по переменному току, и индикация на выключателе останется исправной. К тому же он будет выполнять и фильтрующую роль, слегка подавляя помехи от импульсного источника питания в лампе.
Окисление контакта на коннекторах
Не все любят и умеют паять ленту, поэтому соединяют ее другим, более доступным способом – коннекторами.
Однако они имеют один существенный недостаток – окисление контактов. Чаще всего такое происходит в помещениях, где недавно покрасили, побелили стены или заливали стяжку.
То есть там, где наблюдался переизбыток влаги. Сила тока протекающего через коннектор, не редко превышает 10А:
для участка в 5м и мощностью 75Вт – 6,5А
для лент мощность 30Вт на метр – 12,5А
Если контакт окислен, то при большом токе он будет нагреваться и выгорать, пока не исчезнет полностью.
Такое же может произойти из-за недостаточного пятна соприкосновения контактных площадок, что не редко наблюдается в подобных соединителях.
Поэтому рекомендуется тщательно подходить к выбору коннекторов. Какие виды из них наиболее распространены и как выбрать лучший, можно ознакомиться в статье «3 вида коннекторов для соединения светодиодной ленты».
Вышеуказанные дефекты относятся в первую очередь к низковольтным лентам 12-24В. А есть еще ленты 220 вольт.
В них подключение светодиодов выполняется последовательно на более протяженных участках. Например, в 1 метре у вас будет 60 диодов.
И стоит одному из них выйти из строя или заморгать, это сразу же отразится на всех остальных, по всей длине.
В подсветке 12В вы от этого более-менее избавлены. Они состоят из коротких модулей по 3-6 диодов. Мерцание или затухание одного из них, приведет к такому же эффекту только на этом коротком модуле.
Выявляется это легко и устраняется либо перепайкой неисправного диода, либо заменой одного модуля или кластера.
Иногда мигание ленты начинается только спустя час или два после ее запуска и подачи питания. Это тоже может быть связано с неисправностью одного диода.
Он со временем нагревается и разрывает контакт. Лента тухнет, остывает, светодиод вновь запускается, свечение возобновляется. И так далее по новому кругу.
Если подсветка спустя продолжительный период времени вообще не запускается или включается “через раз”, не спешите ругать китайских товарищей. Возможно это происходит из-за банальной причины – сели батарейки в пульте дистанционного управления.
Поэтому такую вещь нужно проверять в первую очередь. Чаще всего пульты идут для управления контроллерами RGB.
И если разноцветная лента вдруг начнет сама собой переключаться и менять цвета, проверяйте не пульт, а сам контроллер.
Исправный пульт, не должен производить никаких самостоятельных переключений. Чтобы удостовериться, что он здесь не причем, просто извлеките батарейки.
Еще один способ выявить неисправный контроллер на RGB подсветке, это исключить его из схемы и подавать на ленту по отдельности питание на каждый цвет.
Если по отдельности все цвета работают исправно, а вместе ничего не горит, или моргнет один раз и сразу тухнет, то причина в повреждении RGB контроллера. Меняйте именно его.
Когда разобрались с основными причинами, стоит понять, как же их лучше выявить и диагностировать. Что для этого понадобится и с чего начинать?
Всю светодиодную подсветку можно разбить на отдельные функциональные части:
первым идет блок питания
далее, блок управления RGB цветами (контроллер)
усилители RGB, если таковые есть
сама светодиодная лента
коннекторы или соединители
Основной прибор необходимый для диагностики – мультиметр для замеров постоянного и переменного напряжения.
Перво-наперво замеряете переменное напряжение, которое поступает на блок питания. Вдруг там и нет необходимых 220В («+» «-» 10%).
Далее проверяете выход. Здесь уже должно быть 12В или 24В («+»/»-» 10%), смотря какой источник вы используете. Если выходное напряжение ниже или выше, не забывайте, что его можно немного подрегулировать при помощи резистора.
Находите разъем ADJ и подкручиваете винт отверткой. Когда с этим все в норме, идете по цепочке дальше.
Проверяете, поступает ли питание на вход RGB контроллера или диммера. Оно должно быть таким же, как на выходе блока питания.
Постепенно доходите до самой ленты. Подносите измерительные щупы к контактным площадкам и делаете замер. На них может быть напряжение от 7 до 12 вольт. Если тускло светится какой-то один участок, а не вся лента, то измерения нужно проводить именно на нем.
При ненормальном снижении напряжения или его полном отсутствии, как раз таки и выявляется неисправный участок или элемент подсветки, отвечающий за работоспособность ленты.
В случае, когда все замеры показали, что напряжение на контактах в норме или в его пределах, нужно переходить к поиску неисправных светодиодов.
Мигание при включенном выключателе
В этом случае причин может быть всего две, поэтому пользователю проще их найти и устранить . Но следует помнить, что делать это нужно быстро, так как от этого зависит долговечность светодиодных ламп.
Причины мигания могут быть такими:
- слабое напряжение;
- некачественный блок питания.
Все светодиодные лампы чувствительные к низкому напряжению, но качественные экземпляры с драйвером вместо блока питания способны стабильно работать в пределах 180 В. Тогда, как эконом-варианты полностью прекращают работу — тухнут, просто не включаются — уже при 200 В.
А, если напряжение несколько выше, но не достигает 220 В, то пользователь будет наблюдать мерцание с разной частотой. Причем оно будет прекращаться при стабилизации параметров сети до нормальных.
Плохой контакт между проводами, другими элементами цепи считается еще одной распространенной причиной нештатной работы ламп. Кроме того, они повышают пожароопасность и несут угрозу здоровью
Также неисправность может проявляться и при попытке диммирования непредназначенной для этого светодиодной лампы. При этом ее работоспособность при максимальном положении регулятора яркости будет нормальной, а при попытке уменьшения начнется мерцание.
Инструктаж по подключению диммера можно прочесть в этом материале.
Если напряжение в сети окажется нормальным, то следует обратить внимание на блок питания используемого изделия. Причина, как описывалось выше, может быть в том, что его компоненты просто не могут сгладить пульсацию тока, которая приводит к морганию
Любой многожильный провод, использующийся для обеспечения электропитанием нескольких приборов, часто является причиной мигания. Поэтому считается наглядным примером сомнительной экономии
Чтобы предотвратить нештатную работу в любом из указанных случаев можно установить стабилизатор, который обеспечит току нужные параметры, а одновременно предотвратит досрочные поломки электроприборов, используемых владельцем.
Если напряжение нормальное и причина в некачественных компонентах блока питания, то пользователь сможет модернизировать его. Для этого необходимо заменить установленный сглаживающий конденсатор на более мощный, а продвинутый пользователь сможет самостоятельно собрать надежный драйвер.
Причем эта характеристика ограничивается не параметрами, а размерами свободного пространства в блоке питания, цоколе лампы. Что гарантирует сглаживание пульсации тока и обеспечит его параметрам стабильность.
