Масляная горелка для котла своими руками

История появления горелок на отработанном моторном масле

Горелки на отработке получили массовое распространение в нашей стране во второй половине 20 века. Население искало недорогой способ обогрева помещений.

Использование отработки, которая не стоила практически ничего, было весьма выгодным по сравнению с покупкой угля, дров и даже торфа, не говоря об отоплении газом или электричеством. Из-под рук домашних мастеров выходили более или менее экономичные и безопасные устройства.

Принцип их действия напоминал широко известный керогаз, работавший на керосине. Керосин испарялся, а пары его сжигались в отдельной пиролизной камере.

Главной проблемой таких устройств была сильная копоть и резкий неприятный запах из-за неполного сгорания топлива. Чтобы избежать этого, топливо сначала разлагали на фракции при высокой температуре, а потом дожигали эти фракции по отдельности.

В 1969 году английский изобретатель Роберт Баббингтон получил патент на свою печь, первоначально предназначая ее для работы на солярке. По истечении срока действия патента конструкция стала доступна для повторения, как промышленными предприятиями, так и домашними мастерами. Самодельная горелка на отработанном масле конструкции Баббингтона намного экономичнее и безопаснее других конструкций горелок.

Горелка на отработке своими руками: принцип работы

Если просмотреть фото, рисунки и чертежи, становится очевидно, что вторичное масло на криволинейной поверхности образует тонкую пленку. Через паз под небольшим давлением газ или воздух подается в емкость. Масло после прогревания распыляется этим воздушным потоком, обеспечивая качественное воспламенение.

Именно этот способ воспламенения стал основой для изобретений, получивших распространение в самодельных аппаратах и капельных горелках на отработанном масле, выпускаемых в заводских условиях. Отработанное масло – это, по сути, бесплатное топливо, отслужившая суспензия. Поэтому оно считается более выгодным на фоне других источников тепла:

Горелку на отработанном масле возможно сделать своими руками

• твердого топлива и брикетов для самодельной пеллетной горелки;
• бензина и солярки;
• электроэнергии;
• природного газа;
• керосина;
• мазута.

Первые аппараты на керосине, дизтопливе и масле сильно коптили, выделяли неприятный запах. Позже предложили бензиновую горелку своими руками и аппараты на другом горючем сырье, но велись активные поиски бюджетного топлива. Масло оказалось подходящим источником тепла, но копоть и запах сводили на нет все достоинства. Поэтому все усилия изобретателей ушли на устранение указанных недостатков горелки для котлов на отработанном масле. Этому должны были способствовать полноценное сжигание, прогревание и фильтрация загрязненного топлива.

Как соорудить самостоятельно аппарат по принципу горелки Бабингтона: чертежи

Принцип работы самодельной горелки, изготовленной на основе идеи Роберта Бабингтона, понятен по рисункам, где видны составляющие агрегата:

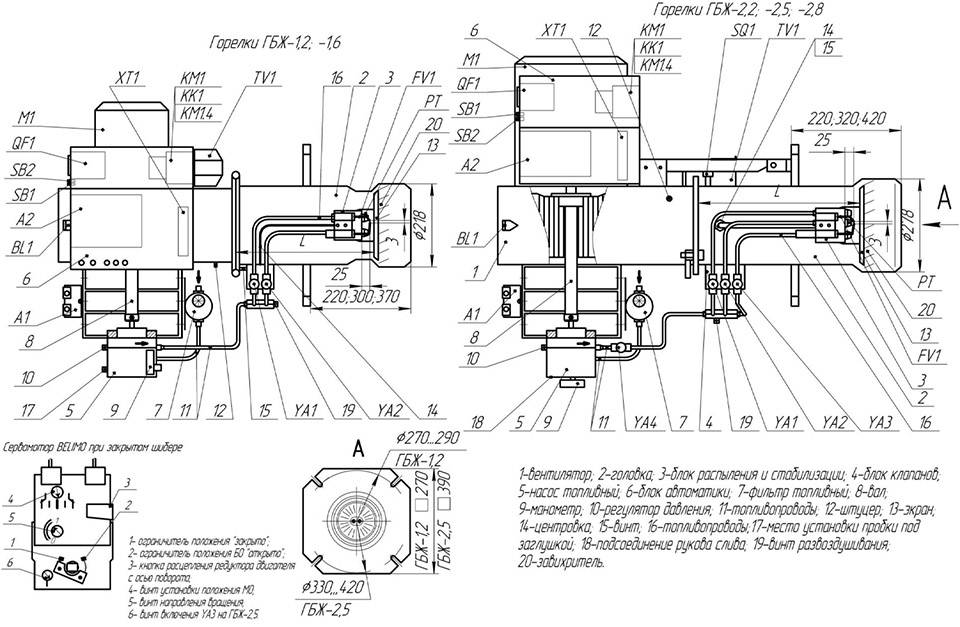

Чертеж горелки на отработанном масле по Бабингтону

• резервуар с отработанным маслом;
• поддон для отработки;
• трубка для подведения топлива;
• небольшой топливный насос для подачи порций масла;
• полусфера для распыления с небольшим отверстием;
• камера для подогрева с нагревательным элементом (может отсутствовать).

Отработанное масло, испаряясь, стекает по полусфере. Эти маслянистые пары смешиваются с воздушной массой, в итоге получается топливная смесь. Остатки масла, не успевшие утилизироваться, стекают в поддон, а оттуда – по трубке обратно в топливный бак.

Этот агрегат, выполненный на основе патента Бабингтона, предназначенный для сжигания жидкого топлива, достаточно прост. Поэтому он доступен к воспроизводству из подручных деталей в домашней мастерской. Успех зависит от точного соответствия деталей своему предназначению и от слаженной работы всех узлов. Поэтому, перед тем как сделать горелку своими руками, следует внимательно рассчитать все параметры.

Конструкция горелки довольна проста, поэтому ее можно изготовить из подручных средств

Конструкция горелки

Стандартная самодельная горелка функционирует таким образом. Под давлением по специальному шлангу из баллона подаётся газ. Чаще всего в качестве такого газа используется пропан. Объём подаваемого газа изменяется расположенным на баллоне регулирующим рабочим краном. Поэтому установка дополнительного понижающего редуктора не требуется.

Запорный кран располагается за основным вентилем и крепится на газовом баллоне. Он используется для открывания или закрывания подачи газа. Все остальные регулировки (длину и интенсивность пламени) самой горелки осуществляют с помощью, так называемого, рабочего крана. Подводящий газовый шланг, по которому происходит подача газа, подключен к специальной насадке. Она завершается ниппелем. Он позволяет задавать величину (длину) и интенсивность (скорость) пламени. Ниппель совместно с трубкой помещают в специальный вкладыш (металлический стакан). Именно в нём происходит создание горючей смеси, то есть обогащение пропана кислородом атмосферного воздуха. Созданная горючая смесь под давлением поступает через сопло в область сгорания. Для обеспечения непрерывного процесса горения в сопле конструктивно предусмотрены специальные отверстия. Они выполняют функцию дополнительной вентиляции.

На основе такой стандартной схемы можно разработать собственную конструкцию. Она будет состоять из следующих элементов:

• корпуса (обычно его изготавливают из металла);
• редуктора, который крепится на баллон (применяют готовый прибор);
• форсунки (изготавливают самостоятельно);
• регулятор подачи топлива (по выбору);
• головка (форма выбирается исходя из решаемых задач).

Корпус горелки изготавливается в форме стакана. В качестве материала применяют обыкновенную сталь. Такая форма позволяет обеспечить надёжную защиту от возможного задувания рабочего пламени. К корпусу крепят рукоятку. Она может быть выполнена из различного материала. Самое главное, чтобы она обеспечивала удобство при работе. Предыдущий опыт показывает, самая оптимальная длина такой ручки находится в интервале от 70 до 80 сантиметров.

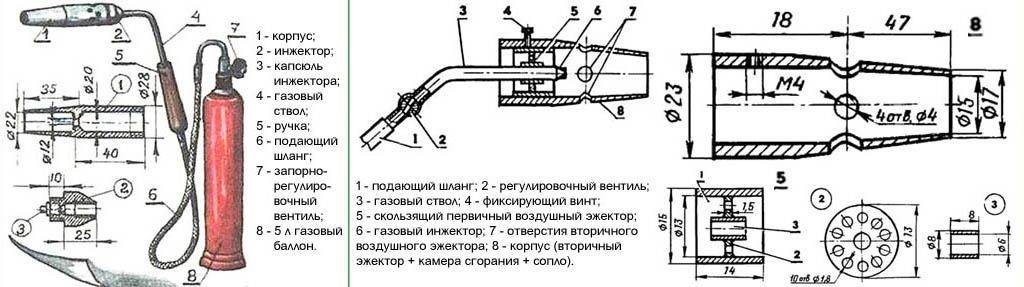

Устройство газовой горелки

Сверху крепится деревянный держатель. В его корпус помещают шланг подачи газа. Это позволяет придать конструкции определённую прочность. Длина пламени может осуществляться двумя регулировками. С помощью редуктора, расположенного на газовом баллоне, и вентиля, установленного на трубке. Розжиг газовой смеси производится благодаря специальной форсунке.

Достоинства и недостатки бензиновой горелки

Среди главных преимуществ БГ выделяются такие:

1. Исправное функционирование горелки на высоте 3-4 тысяч над уровнем моря.
2. Горелка способна нормально работать даже при минус 40 градусов по Цельсию.
3. Такое топливо как бензин стоит гораздо меньше, особенно если сравнивать с газом.
4. Небольшая масса горелки и легкость в использовании.
5. Горелку можно взять куда угодно, например, на рыбалку, охоту или просто в поход.
6. При монтажных работах такое устройство удобно применять.
7. Высокая температура на выдаче позволяет работать с различными видами металлов и сплавами.
8. Можно применять другое топливо: керосин, спирт или дизельное топливо.

Но есть у бензиновой горелки и недостатки:

Высокая пожароопасность, особенно в процессе заливания топлива.
Чаще всего топливный факел неравномерный.
Во время работы может появляться копоть.
Важно применять чистый высокооктановый бензин, иначе отверстие дросселя быстро забивается.

Схема устройства

Главным элементом горелки Бабингтона является полая деталь с наклонной или сферической поверхностью, с отверстием диаметром около 0,3 мм в центре. Топливо при помощи насоса с небольшим напором подается на эту поверхность и стекает по ней, так что в результате на детали образуется тонкая пленка.

Изнутри в деталь компрессором подается сжатый воздух (давление — от 2-х до 4-х атм), который выходит наружу через то самое небольшое отверстие. При этом он отрывает некоторую область масляной пленки от сферической поверхности, образуя вместе с ней поток топливно-воздушной смеси.

Остается только поджечь его, чтобы горелка Бабингтона заработала и начала производить тепло. Розжиг осуществляется, как и в обычной горелке, при помощи искры. Для этого самодельную горелку необходимо оснастить автомобильной свечой.

Чертеж горелки Бабингтона

Та часть топлива, которая не принимала участия в процессе горения, стекает по детали в поддон, а из него — снова в топливный бак.

Чтобы характеристики самодельной горелки Бабингтона оказались наилучшими, ее следует оснастить системой подогрева, в которой топливо будет нагреваться перед поступлением на рабочую поверхность. Благодаря этому, оно станет более текучим, соответственно, образуемая им пленка будет более тонкой. Таким образом, степень распыления окажется наивысшей, поэтому горелка будет легко разжигаться и работать с максимальным КПД (топливо будет сгорать в полном объеме).

Из принципа действия понятно, что фильтр горелке Бабингтона действительно не нужен. Какое бы количество примесей не содержалось бы в топливе, она будет исправно функционировать. Тем не менее, перед заправкой горелки отработанное масло лучше пропустить через мелкоячеистую сетку.

Рекомендации по работе с баллоном

Если вы решили заняться изготовлением печи на отработке капельного типа своими руками, чертежи вам точно пригодятся

Важно знать, как работать с баллоном, в противном случае можно не избежать взрыва, так как, даже если изделие в течение уже длительного времени не использовалось, в нем может оставаться газ, который опасен. Первоначально с баллона следует удалить вентиль методом свинчивания, после баллон следует освободить от остатков газа

Затем в отверстие заливают воду, только после можно приступать к работе болгаркой, которая позволит избавить изделие от верхней части с полусферой. На следующем этапе мастер должен будет отделить такой же участок от нижней части изделия. Не стоит начинать раскрой баллона, если вы не провели все вышеописанные действия.

При изготовлении печи на отработке капельного типа своими руками из газового баллона вы должны получить две полусферы, которые должны быть сварены методом образования кольцевого шва, это позволит сформировать первый отсек. При этом нижний участок с подставкой должен быть оставлен внизу. К верхней части, которая тоже имеет форму полусферы, над отверстием следует приварить трубу, которая обладает перфорацией. По данному каналу газы станут подниматься во второй отсек, параллельно смешиваясь с воздухом. Это указывает на необходимость наличия довольно густой перфорации.

После того как будет подготовлена нижняя камера и смонтирован переходник в виде трубы, можно заняться изготовлением верхней камеры. Ее сборка производится из средней части изделия, однако перед этим следует перекрыть торцы цилиндра с использованием листовой стали. При этом мастер должен подготовить в нижней «крышке» вход для установки перфорированной трубы, а в верхней – отверстие для монтажа дымоходной трубы.

Принцип работы топливной горелки для отработанного масла

Обычная форсунка, которая устанавливается в газовом или жидкостном отопительном котле, работает следующим образом:

• Топливо, если это мазут или солярка, закачивается в специальный резервуар, где оно предварительно нагревается при помощи тепла от работы котла.
• Затем при помощи насоса топливо под высоким давлением нагнетается на форсунку, которая имеет очень узкое выпускное отверстие.
• Благодаря форсунке топливо впрыскивается в виде тумана, который легко воспламеняется.

При использовании в подобной схеме отработанного масла обычная форсунка часто забивается, а масло очень плохо горит. Решение данной проблемы придумал английский изобретатель Роберт Баббингтон, который запатентовал особую горелку для дизельного топлива, которая отлично работает и на отработанном масле. После того, как срок патента истек, чертежи данного изобретения оказались в широком доступе. Как выяснилось позже, предложенная Баббингтоном конструкция довольно проста, и повторить ее может практически любой, кто хоть минимально знаком со слесарным делом.

Принцип действия горелки Баббингтона заключается в следующем:

• В сопло подается сжатый воздух через форсунку. Она имеет сферическую поверхность, по которой сверху самотеком подается отработанное масло.
• В центре форсунки имеется отверстие диаметром 0,1-0,3 мм, через которое подается сжатый воздух. Благодаря силе поверхностного натяжения масло образует на сферической поверхности тонкую пленку.
• Благодаря давлению воздуха из форсунки тонкий слой масла подается в сопло, где и сгорает.
• Несгоревший материал стекает в отстойник, после чего при помощи насоса подается на форсунку. При этом для лучшего нагрева подаваемого масла (при этом улучшается его текучесть и, соответственно, уменьшается толщина пленки) трубку подачи размещают рядом с соплом, температура которого при горении высока.

Такой способ позволяет более эффективно сжигать топливо различного происхождения и с высоким содержанием негорючих примесей.

Классификация горелок

Устройство газовой горелки достаточно простое. Современные газовые горелки подразделяются следующим образом:

• Предварительного смешения. Происходит образование газовой смеси непосредственно перед поступлением в выходное отверстие.
• Инжекционные горелки. Воздух, необходимый для горения, самопроизвольно засасывается (как говорят, инжектируется) самой газовой струёй.
• Рекуперативные. Сущность их работы заложена в предварительном подогреве газа и воздуха. Это происходит перед смешиванием. Сам подогрев осуществляет специальное устройство – рекуператор.
• Регенеративные. Предварительный подогрев в горелках этого типа осуществляется в регенераторе.
• Наддувные (газовые горелки с наддувом). В них воздух принудительно нагнетается в топку специальным вентилятором. Это происходит после смешивания горючей смеси.
• Диффузионные. По конструкции это самые простые горелки. Они состоят из обычной трубки с просверленными в ней отверстиями. Через эти отверстия происходит подача газа. Для обеспечения постоянного и надёжного горения, необходимый воздух поступает из окружающей среды.
• Газовые атмосферные горелки для котлов. Принцип их действия очень схож с принципом инжекционных горелок. Основным отличием является то, что обогащение кислородом осуществляется не полностью, а частично.
• Газовые горелки для печи, каминов, систем отопления.

Самодельная газовая горелка в работе

Мощность любой газовой горелки определяется по объёму расходуемого газа за единицу времени. У разных горелок она может отличаться достаточно существенно.

Инструкция по сборке печи

Чтобы правильно решить задачу, как сделать котел на отработке своими руками, нужно строго следовать пунктам инструкции:

• Сначала нарезают заготовки для верхней емкости. Для этого на листе стали выполняют разметку верхней и нижней плиты размером 35*62 см, двух торцевых стенок размером 35*12 см, двух продольных стенок размером 62*12 см и перегородки 35*10 см.
• Затем нарезают детали нижней емкости. Понадобится верхняя и нижняя плита размером 35*35 см и 4 боковые стенки размером 35*15 см.
• Далее приступают к изготовлению горелки. Для этого используется стальная труба, от нее отрезают кусок длиной 36 см. На этом отрезке делают отметки для 48 отверстий, расстояние между которыми должно быть одинаковым. С помощью молотка и пробойника накернивают точки сверления. Результатом должны стать 6 рядов по 8 точек.

• По полеченным точкам дрелью делают сквозные отверстия.
• Теперь в верхней панели нижней емкости делают небольшой люк согласно схеме котла на отработанном масле. Для этого отступают от края на 3 см и рисуют прямоугольник размером 10*15 см. По начерченным линиям вырезают пластинку.
• Далее нужно вырезать пластинку, которая будет закрывать лючок. Из листа стали вырезают прямоугольник размером 11*16 см и в центре высверливают отверстие диаметром 4 см. Полученный прямоугольник прикладывают к лючку на панели и делают сквозные отверстия под крепежные элементы.
• С помощью болтов и гаек соединяют пластинку и верхнюю панель нижней емкости.
• Приступают к сборке нижней емкости. В верхней панели делают отверстие для горелки и прихватывают трубу. Далее точечно приваривают верхнюю и нижнюю плиту к боковым частям.

• После сборки емкости проваривают все стыки, чтобы сделать конструкцию полностью герметичной. Для полной безопасности и эффективной работы котла на отработке шов должен быть сплошным и аккуратным.
• Теперь наступило время собирать верхнюю часть котла. Используя чертежи котла на отработанном масле своими руками, в нижней панели вырезают отверстие для трубы-горелки, в верхней панели – для дымоходной трубы. Затем к верхней панели последовательно приваривают боковые элементы, перегородку и нижнюю панель.
• Чтобы соединить обе емкости, их нужно приварить к трубе-горелке. Из-за смещения верхней части котла конструкция получается не устойчивой. Решить эту проблему можно с помощью диагональной распорки, приваренной к обеим частям. Она необходима для придания конструкции дополнительной жесткости.
• Все изделие необходимо внимательно осмотреть и выявить места некачественных соединений. Такие участки требуется проварить сплошным швом.
• Можно приступать к изготовлению ножек для котла на отработке. Для этого от стального уголка болгаркой отрезают 4 одинаковых куска длиной по 7 см. Из стального листа вырезают 4 квадрата со стороной 5 см, затем к ним приваривают уголки.

• Готовые ножки нужно приварить к нижней емкости котла. Этот этап требует аккуратной работы, так как для устойчивости конструкции  на полу все ножки должны иметь одинаковую длину.
• Котел готов и его можно устанавливать на месте постоянного пребывания. Здесь же конструкция проверяется на устойчивость, а с помощью уровня выявляют имеющиеся перекосы.
• Для отведения продуктов горения из котла нужно собрать дымоходную трубу. Вначале собирают внутреннюю часть, которая представляет собой участок прямой трубы и колено для вывода через стену на улицу.
• Прежде чем сделать отверстие в стене, нужно правильно определить его расположение и размер. Для этого собранную дымоходную трубу примеряют к стене и обрисовывают ее контур. Чтобы получить ровные края отверстия, необходимо по начерченной линии через 2-3 см сделать несколько сквозных отверстий. После этого центральная часть должна удалиться без особых трудностей.

• Прямой участок внутренней дымоходной трубы закрепляют на котле, а колено выводят на улицу через отверстие в стене.
• Для безопасной работы котла на отработке нужно позаботиться об обустройстве внешней части дымохода. Поэтому снаружи к выходящей части колена присоединяют дополнительный участок трубы с коленом. Внешнюю часть требуется надежно зафиксировать под свесом крыши с помощью кронштейна.
• После того как конструкция полностью собрана требуется проверка тяги. К одному из отверстий трубы-горелки нужно поднести зажженную спичку, если тяга хорошая, то пламя будет отклоняться к трубе. При хорошей тяге отработка будет хорошо гореть. Для увеличения тяги можно немного приоткрывать лючок.

Особенности изготовления

Особенности конструкции в том, что она очень проста в эксплуатации, следов копоти и отталкивающих запахов в процессе применения газовой горелки нет. Этот прибор компактен и его использовать можно фактически везде. Основным компонентом горелки считается промвентиль. Можно приобрести новую деталь, однако, и бывшие в употреблении, но находящиеся в рабочем состоянии вполне подойдут. Процесс изготовления горелки своими руками начинается с рукоятки, затем делается корпус и форсунка.

Чтобы получилась безопасная в эксплуатации и не тратящая топливо зря горелка, нужно взять за правило отказ от масштабирования и корректировок схем примера.

Справедливости ради стоит отметить, не все газовые приборы рассчитывают по законам газовой динамики. Но если изготовитель изменяет габариты деталей конструкции, то число Рейнольдса топлива (либо подсасываемого воздуха) выйдет за рамки, обозначаемые в оригинальном изделии. Горелка при такой «импровизации», если давать оптимистичный прогноз, станет коптить и будет «прожорливой», а то и вовсе будет опасной в эксплуатации.

И еще одно важное замечание, касающееся особенностей изготовления горелок: повышать ее мощность выше 10 кВт нельзя. И вот почему

При КПД горелки 95% (что является прекрасным показателем для любительского изобретения), при мощности прибора 1 кВт на его саморазогрев уйдет 50 Вт. Обжечься о конструкцию теоретически можно, но взрывом она не чревата. А вот если горелку соорудить на 20 кВт, 1 кВт будет лишним. Пороговое проявление выражается тем, что горячо, либо вспыхивает конструкция. Потому те чертежи горелки, что ориентируются на 7-8 кВт, не стоит рассматривать.

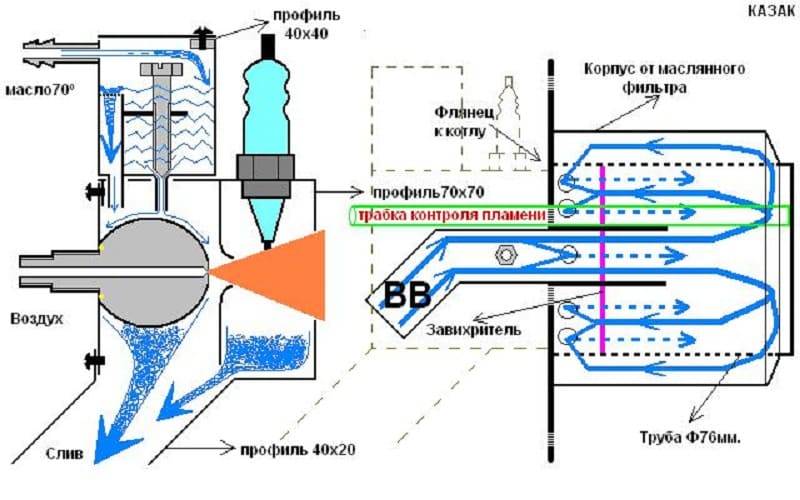

Принцип работы горелки Бабингтона

Несколько слов об истории изобретения. Рассматриваемый способ сжигания тяжелых фракций жидкого топлива появился относительно недавно – в середине прошлого века. Если точнее, то изобретатель Роберт С. Бабингтон (R.S. Babington) запатентовал свою горелку на дизельном топливе в 1969 году. Однако, срок действия патента давно истек и теперь ее устройство доступно всем интересующимся.

Изобретение Бабингтона по принципу работы в корне отличается от традиционных масляных горелок, где смесь воздуха и топлива впрыскивается форсункой под давлением:

1. Отработка или дизель подается из бака насосом малой производительности.
2. Топливо капает на рабочую поверхность – сферическую или наклонную. По ней горючее стекает вниз, образуя тонкую пленку.
3. В центре указанной поверхности проделано отверстие малого диаметра (не более 0.3 мм), сквозь которое компрессор нагнетает сжатый воздух.
4. Горелка Бабингтона на отработанном масле работает по следующему принципу: поток сжатого воздуха, выходящего через малое отверстие под давлением, отрывает часть масляной пленки от поверхности.
5. В результате получаем струю топливовоздушной смеси, которая после розжига образует устойчивый факел пламени. Он направляется в топку печи или котла, нагревая стенки камеры либо водяную рубашку. Ниже на рисунке показана схема работы горелочного устройства:

Здесь хорошо видно, что несгоревшие остатки отработанного масла стекают с полусферы в специальную емкость, а оттуда — обратно в главный бак. Из него топливо поступает на сжигание уже под небольшим давлением, причем предварительно подогревается для разжижения. Как видите, никаких фильтрующих элементов конструкцией не предусмотрено.

Подогрев отработанного масла или дизельного топлива перед сжиганием горелкой Бабингтона очень важен и вот почему:

1. Нагретая отработка разжижается и образует более тонкую пленку на рабочей поверхности, которая хорошо распыляется потоком воздуха. Это способствует более эффективному горению.
2. Чем мельче капельки жидкого топлива, взвешенные в струе, тем легче произвести розжиг котла или печи Бабингтона в ручном/автоматическом режиме.

Принцип функционирования горелки

Горелка работает благодаря распылению топлива струёй находящегося под высоким давлением воздуха. Топливо стекает по сферической поверхности, в которой просверлено небольшое отверстие. Внутри сферы находится трубка, по которой под давлением поступает воздух. Он вырывается через узкое отверстие, отрывает часть топлива и распыляет его, образуя факел конической формы.

Остальное же топливо попадает самотёком в специальный отстойник, который находится под сферой. Затем оно может вернуться в основной резервуар.

Некоторые считают принцип действия горелки схожим с принципом действия паяльной лампы, однако между ними имеется существенное отличие.

Принцип работы горелки на отработке

В паяльной лампе воздух вытесняет топливо, но не смешивается с ним. А в горелке Бабингтона струя воздуха проходит прямо сквозь поток топлива, образуя конус распыляющегося аэрозоля. Это обеспечивает лучший контакт мелких капель с кислородом воздуха и позволяет топливу более эффективно сгорать. Именно поэтому стало возможным сжигание масел, в то время как в паяльной лампе используется бензин.

При запуске горелки факел может быть нестабильным, гаснуть или, наоборот, вырываться наружу. Это связано с тем, что топливо ещё не успело как следует прогреться.

Достоинства и недостатки горелки своими руками

У каждого технического приспособления есть ряд полезных качеств и недоработок. Очевидно, что в этом устройстве больше плюсов, чем минусов. Основное достоинство – утилизация бросового сырья с наибольшей пользой. Другие преимущества оборудования для утилизации масел и жидкого топлива:

• сжигание отработки способствует сохранению экологии;
• простота эксплуатации и высокая энергоэффективность;
• изготовление прибора доступно в обычных бытовых условиях;
• получение тепла при минимальной стоимости сырья;
• простая схема изготовления конструкции, понятные чертежи;
• самодельный аппарат можно сделать из подручных средств;
• применение в цехах и на предприятиях, где скапливается много переработанного сырья, требующего утилизации;
• небольшие габариты горелки позволяют в случае необходимости ее перемещать;
• в топку идут отработка и наиболее низкосортное масло;
• функциональность устройства;
• относительная пожаробезопасность;
• повторное использование отслужившего масла.

Главный плюс горелки – это утилизация использованного масла с пользой

Недостатки:

• не рекомендуется применять для дач и жилых помещений из-за гари и запаха;
• необходимость оборудования помещения огнетушителем;
• обязательно нужно соблюдать все рекомендации по изготовлению горелки;
• сопло или форсунку следует периодически проверять (не засорились ли отверстия твердыми частицами);
• чувствительность форсунки или сопла к загрязнениям;
• дополнительное питание составляющих аппарата (насоса, компрессора).

Технологические особенности

Автомобильное масло является хорошим видом топлива для обогрева помещений

Важно создать необходимые условия сгорания этого материала:

• на момент поджога масло необходимо разогреть до температуры +300°C, что переводит его в газообразное состояние;
• его можно распылить и обогатить одновременной подачей воздуха.

В силу своей вязкости отработка должна пройти этапы нагревания, распыления и обогащения воздухом. Это позволит эффективно использовать горючий материал и повысит его КПД.

https://youtube.com/watch?v=G_Xkkh6-W0E

https://youtube.com/watch?v=AZWiw-6Gpoc

Начинаем самостоятельное изготовление

• сварочный аппарат;
• болгарка;
• токарный станок.

С виду горелка похожа на маленький опустошенный баллон газа, с верхней и нижней сторон которой приварены противоположно направленные стальные отрезки труб. Размер изнутри горелки составляет всего 1 дюйм (2,54 см), а её стены довольно большие.

Отрезок трубы внизу требуется, чтобы подавать масло и воздух в ту часть, где образуется горение. Короткая труба сверху используется в качестве раструба горелки, из которого будет извергаться пламя.

Совет мастера: чтобы задать поток воздуха, поступающего в печь, может использоваться обычный бытовой пылесос высокой мощности.

Правила безопасной эксплуатации оборудования

Газовое баллонное оборудование при неправильной эксплуатации может стать источником сильного взрыва или пожара.

Выполняя сварочные работы, обязательно стоит использовать средства индивидуальной защиты: очки, перчатки, специальную обувь.

Перед началом работ нужно хорошенько осмотреть оборудование на наличие повреждений. Если оборудование испачкалось, обязательно удалить грязь

Работать с пропановыми баллонами можно только в хорошо проветриваемых помещениях, при этом температура воздуха не должна быть ниже 0 °С.

Категорически запрещено:

1. Работать вблизи открытого огня.
2. Держать баллон при работе в наклонном состоянии.
3. Размещать сосуды под солнцем.
4. Проводить работы без редуктора.
5. Разогревать редуктор над открытым огнем.

Кроме того, ощутив запах газа необходимо немедленно прекратить работу и перекрыть вентиль на баллоне. Рекомендуем также ознакомиться с основными причинами взрыва баллонов с газом.

Работая без средств индивидуальной защиты можно получить ожог, причем не только от открытого огня, но и от случайного прикосновения к раскаленным деталям.

Если вам не подходят рассмотренные самодельные горелки, рекомендуем ознакомиться с другими вариантами изготовления полезных самоделок, рассмотренными в наших статьях, – горелка из паяльной лампы и горелка для банной печи.
