Малоизвестные способы применения шуруповёрта

Как правильно пользоваться шуруповёртом

Стандартные дрели-шуруповёрты выполняют множество функций:

• закручивание крепежа,
• его вкручивание,
• сверление отверстий.

Существует технология, которой следует придерживаться для исключения допущения ошибок при каждой из этих работ, а также настройки прибора до начала их выполнения. В нее входят основные пункты:

• правильная подготовка;
• замена насадок;
• установка скорости крутящего момента;
• как правильно вкручивать и закручивать крепёж;
• направление оборотов патрона.

Рассмотрим каждый из них более подробно.

Подготовка к работе

Прежде чем начать использовать своего помощника по предназначению, нужно разобраться с его комплектом. У различных моделей они могут быть разными, однако базовый набор, как правило, аналогичен:

• кейс, в котором всё хранится;
• устройство для заряда аккумулятора;
• съемная батарея;
• комплект насадок (в зависимости от ценовой категории их количество может варьироваться).

Выбрав цель, для которой в данный момент будет использоваться прибор, следует:

• настроить его, в зависимости от толщины стены (или другой поверхности),
• выставить его мощность,
• подобрать соответствующее сверло/саморез,
• зарядить инструмент.

До соприкосновения с поверхностью рекомендуется сделать несколько оборотов вхолостую, обратив внимание на соответствие его скорости и направлению кручения насадки к резьбе крепежа

Выполнение смены насадок

Следует разобраться с конструктивной особенностью прибора. Элемент, в который вставляются насадки, называется патроном. В него могут вставляться (в зависимости от цели):

• сверла (чтобы делать отверстия);
• биты (их может быть несколько в зависимости от различных форм кромки) в которую в свою очередь устанавливаются:
• отвертки,
• саморезы.

Биты могут быть таких форм:

• прямая кромка. Предназначаются для совершения работ со шлицом (крепежом в котором находится одна прорезь. От её длины, глубины зависит выбор такой биты);
• крестообразная. От ширины прорези крепежа и размера его шляпки выбирается именно эта форма биты.

Чтобы исключить возможность слизывания прорезей крепежа, следует внимательно устанавливать его, чтобы кромка плотно входила в шлиц.

Чтобы произвести смену насадки, необходимо использовать простой способ для укрепления патрона в бите. Для этого нужно:

• взять насадку и биту,
• открутить патрон (его подвижную часть);
• вставить ее,
• провернуть патрон до упора.

Установка крутящего момента

Регулировка крутящего момента даёт возможность устанавливать скорость вращения шуруповёрта. Соответственно, чем она больше, тем сильнее будет мощность и от этого быстрее и глубже можно закрутить саморез или сверло в нужную поверхность.

Регулирующее кольцо находится около патрона и на нём нанесены числа, соответствующие каждой скорости. Выставлять их следует исходя из плотности материала, в котором будет делаться отверстие. Во время работы можно переключать скорости, а также их сила будет зависеть от давления на кнопку пуска.

Для определённого материала необходимо выбирать свою мощность, например:

• просверливая гипсокартон, можно выставлять значение от 2 до 4;
• работая с плотным деревом, рекомендуется ставить максимально возможное число.

Вкручивание и закручивание крепежа

Производить настройку необходимо соблюдая простую последовательность.

Для вкручивания:

• насадка вставляется в шлиц (шурупа, самореза);
• шуруповерт включается с помощью пусковой кнопки;
• когда насадка будет закручена, произойдет автоматическое отключение.

При выкручивании:

• рычаг управления на приборе устанавливается в режим обратного направления;
• насадка вставляется в шлиц;
• нажав на пусковой курок, произойдет выкручивание.

Направление оборотов патрона

Все шуруповёрты имеют спусковой механизм, меняющий направление вращения, ведь он может работать как вкручивая крепеж, так и выкручивая его. На переключателе имеется соответствующее кручению значение (вперед или назад).

Нельзя производить переключение в процессе самой работы. Если возникла необходимость поменять направление, нужно прекратить работу и обязательно дождаться полной остановки мотора шуруповёрта.

Для блокировки работы (например, при замене частей) переключатель необходимо установить в среднее положение. В таком режиме для безопасности прибор не сможет включится вообще.

Как пользоваться шуруповёртом: полезные советы по эксплуатации

После приобретения шуруповёрта соблюдайте простые рекомендации относительно использования. И тогда инструмент будет работать долго и качественно:

• перед подсоединением и извлечением аккумулятора выключайте шуруповёрт;
• не доводите инструмент до перегревания, делайте перерывы;
• правильно настраивайте муфту регулировки крутящего момента;
• после применения высоких оборотов установите минимальные и повращайте двигатель вхолостую несколько минут, чтобы он остыл;
• проверяйте кабель сетевого шуруповёрта, а у аккумуляторного — сетевой шнур зарядного устройства. Если инструмент или зарядник периодически теряет сеть, то провод необходимо заменить;
• не используйте шуруповёрт под дождём и снегом. Во влажной среде можно работать только под навесом.

Дополнительные функции и приспособления

Они направлены на создание комфорта и ускорения производимых работ с инструментом и включают в себя:

1. реверс направления вращения шпинделя позволяет не только закручивать, но и откручивать шурупы, облегчает выемку заклинивших свёрл из отверстия;
2. регулировка момента вращения позволяет повысить точность сверления и предупреждает перетяжку и срыв шлицов на шурупах;
3. блокировка шпинделя даёт возможность заменять насадки в патроне одной рукой;
4. подсветка места сверления удобна для проведения работ в неосвещённых и слабоосвещённых местах;
5. наличие кейса для хранения инструмента и комплектующих деталей в лучшей мере обеспечивает сохранность и готовность его к работе;
6. двойной комплект сменных батарей позволяет работать с инструментом без перерыва на подзарядку;
7. не последнюю роль играет эргономика устройства. Нелёгкий инструмент должен удобно и надёжно располагаться в руке, чтобы не утомлять её в работе, быть хорошо сбалансированным, не вызывая дополнительных усилий со стороны человека для его удержания.

Срочно отвертку! Еще лучше — шуруповерт

Окружающая нас техника немыслима без болтовых соединений. Приглядитесь: любой механизм в доме собран на винтах — розетки, ручки на газовой плите, икеевская мебель… В конце концов, шуруп — это тоже винт. И чтобы деталь снять или разобрать, нужна отвертка. И поскольку размеры винтов разные, как и форма шлица (простая, крестообразная, шестигранная, в виде звездочки), то и отверток понадобится несколько и разных размеров.

Набор отверток.

Выручает реверсивная отвертка с набором бит на все виды винтов. Чем она хороша, так это возможностью как закручивать, так и откручивать винты.

Очень удобна реверсивная отвертка в форме пистолета.

Еще круче, если у вас есть шуруповерт с набором бит. Это действительно универсальный инструмент — можно не только крутить винты, но и сверлить, и зачищать поверхности (от краски, ржавчины, даже нагар от пригоревшей каши в кастрюле).

Про кастрюлю — не шутка: вот она как новенькая!

У меня их два (один — дома, другой — на даче), причем одинаковых, чтобы пользоваться дополнительным комплектом аккумуляторов и не тратить время на подзарядку.

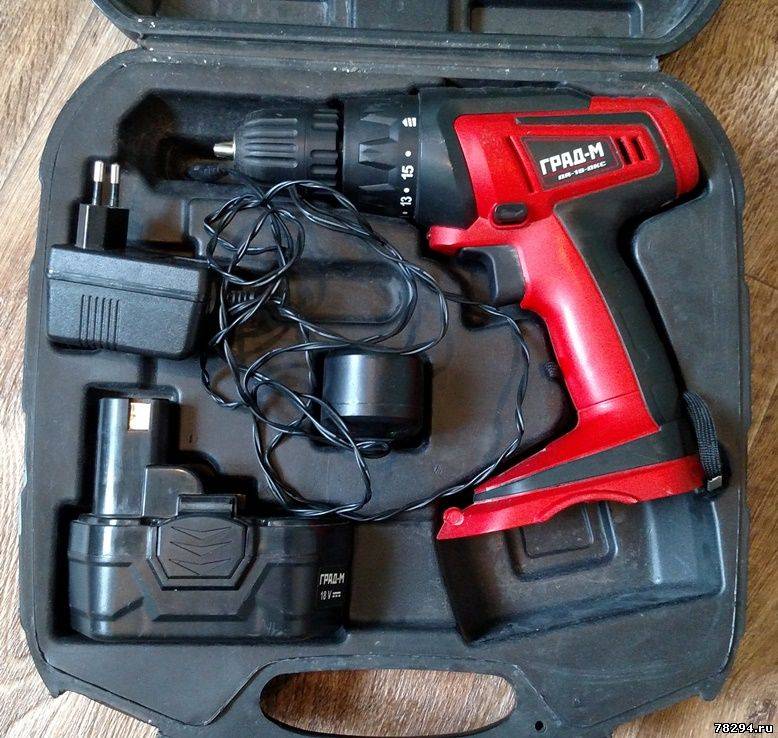

Шуруповерт в кейсе.

Нужны в хозяйстве сверла ходовых диаметров от 2 до 10 мм. Сверла по металлу универсальны — ими можно работать по любому материалу, включая дерево, хотя для древесины существуют свои сверла с острым хвостовиком. Плюс к этому набору — отдельное сверло для кафельной плитки.

Набор сверл ходовых диаметров.

Совет: если вдруг надо сверлить асбестоцемент (шифер), не стоит брать сверло по металлу, оно быстро затупится. Возьмите сверло для кафеля с треугольной заточенной пластиной на хвостовике.

И конечно, нужны сверла по бетону 6, 8, 10 мм (и запас дюбелей под такие диаметры). Мощности аккумуляторной дрели/шуруповерта для солидных отверстий в бетоне или кирпиче может не хватить — понадобится электрическая проводная дрель или перфоратор, но это орудия другого калибра. Дрель лучше иметь свою, а вот перфоратор проще попросить на время у знакомых или взять в аренду.

Дрель — незаменимая вещь в домашней мастерской.

Кроме стандартных дюбелей, стоит иметь запас дюбелей для гипсокартона и анкерных. Последние нужны для крепления на стенах из пенобетона небольшой плотности.

В хозяйстве всегда нужен набор самых разных метизов

Нарезание резьбы

Если в хозяйстве имеется дрель, смазка, метчики и приспособление для их фиксации, можно смело нарезать резьбу самому. Для этого сделайте следующее:

Подготовьте метчик, соответствующий диаметру болта (параметр определяется в мм).
Выберите подходящее по размеру сверло. Для этого от диаметра резьбы отнимите её шаг.
В заготовке сделайте отверстие — сквозное или глухое.
Черновой метчик (отличается чертой у основания) зажмите в фиксаторе дрели.
На режущую поверхность нанесите смазку.
Приложите метчик к отверстию

Важно, чтобы резак был расположен перпендикулярно к нему.
Если резьба в отверстии устраивает, черновой метчик замените средним (с двумя полосками). Повторите процесс.

Устройство и принцип работы

Шуруповерт можно применять в разных сферах деятельности и для различных действий, например, в быту, при строительстве, сборке и разборке мебели, в разных мастерских и там, где используется много креплений. Им можно сверлить, делать резьбу, закручивать и откручивать крепежи. Давайте ознакомимся с устройством и принципом действия такого механизма.

Все шуруповерты подразделяются на три вида:

• работающие от обычной сети и называющиеся сетевыми;
• работающие от заряженной батареи и носящие название аккумуляторные;
• работающие как от сети, так и от батареи – комбинированный вариант.

Все шуруповерты очень похожи как по внешнему, так и внутреннему строению. Они состоят из таких элементов, как:

• корпус;
• патрон;
• кнопка включения;
• переключатель вращения;
• регулятор скорости;
• кнопка блокировки включения;
• регулятор силы затяжки.

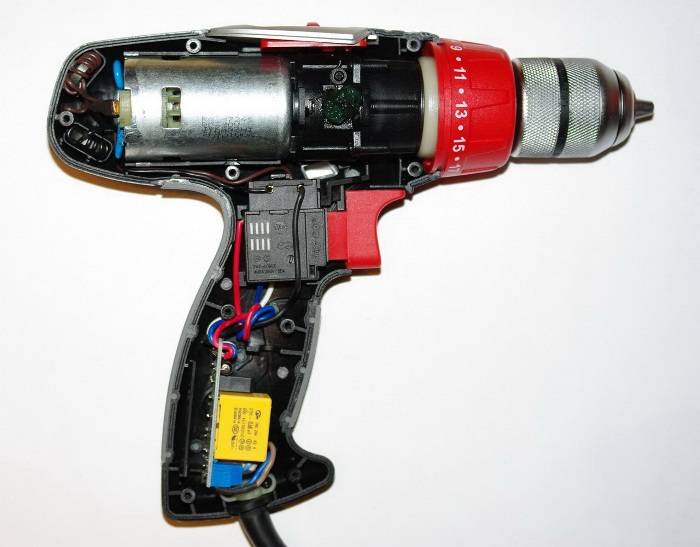

Корпус электроинструмента состоит из двух частей и может быть выполнен из пластика или сплава различных металлов, но такое встречается гораздо реже.

Внутри него находятся:

• электродвигатель;
• плата;
• конденсатор;
• редуктор;
• муфта.

Принцип работы всех шуруповертов схож между собой – электродвигатель приводится во вращательное движение с помощью потребляемой электроэнергии, которая передает усилие с помощью редуктора и вала от мотора к имеющейся насадке, установленной в патроне, а насадка уже производит процесс сверления, вкручивания или выкручивания крепежей. У сетевых шуруповертов двигатель использует переменное напряжение сети 200 В, а в аккумуляторных – постоянное напряжение от 3,5 В до 36 В.

Смена насадки при патроне быстрозажимного типа:

• для начала надо подобрать сверло под те работы, которые вы планируете выполнять, или биту, учитывая размеры шляпки, тип прорези;
• патрон раскручивают против часовой стрелки;
• устанавливают выбранную насадку;
• вращая гильзу патрона по направлению движения часовой стрелки, происходит зажим насадки.

Смена насадки при патроне под ключ:

• берут ключ и вставляют его в специальное углубление;
• раскручивают патрон;
• вставляют новую насадку;
• вращают ключ по направлению движения часовой стрелки, закрепляя насадку.

Можно ли использовать как дрель?

Как уже было сказано выше, в основном шуруповерт применяется для таких вещей, чтобы что-то открутить или закрутить. При использовании шуруповерта как дрель внимательно ознакомьтесь с инструкцией – предусмотрена ли такая возможность в инструкции от производителя.

Если все-таки есть возможность использовать шуруповерт в качестве дрели для того, чтобы просверлить и сделать отверстие, например, в деревянном или пластмассовом изделии, то рекомендуется подкладывать под тот или иной предмет небольшой и ровный кусок дерева. Так ваше отверстие будет выполнено более качественно и позволит не допустить появления трещин и сколов.

Если в вашей работе используется металл, то здесь надо придерживаться некоторых простых правил. Прежде чем приступить к сверлению, место отверстия надо накренить во избежание скольжения сверла по металлу. Выберите режим сверления и приступайте к работе. Но здесь надо не забывать о том, что при сверлении по металлу может произойти поломка сверла. Для того чтобы это предотвратить, не рекомендуется сильно нажимать на инструмент. Если произошло так, что сверло застряло, то переключите шуруповерт в режим выкручивания, и спокойно выкрутите сверло.

На что обратить внимание при выборе дрелей-шуруповертов?

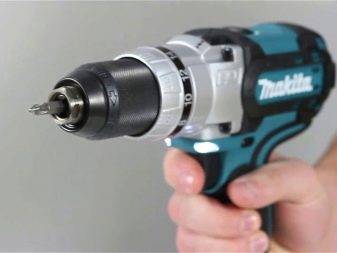

Регулировка крутящего момента

Эта функция позволяет подстраивать крутящий момент под конкретные задачи. Например, для ввинчивания саморезов в плотную древесину нужен высокий крутящий момент, а для крепления гипсокартона — низкий, чтобы не повредить материал.

Отметим, что регулировка крутящего момента есть абсолютно во всех дрелях-шуруповертах, так как с помощью манжеты, собственно, и выставляется режим сверления. Разница в моделях может быть лишь в количестве положений. Если вам приходится работать с множеством разных по плотности материалов, стоит брать с большим количеством режимов, что даст возможность максимально точно настроить устройство

Если же нужен прибор покупается для банального домашнего ремонта, на количество можно не обращать внимание

Ударный режим

В дрелях-шуруповертах ударный режим может иметь две разновидности: сверление с ударом и закручивание с ударом. При закручивании импульсный удар увеличивает силу, и саморез входит быстрее и глубже, даже если материал очень плотный. В режиме сверления удар увеличивает силу нажатия сверла, поэтому сверление металла и древесины происходит быстрее. Показательную работу ударного режима можно увидеть в мощной модели DeWALT DCD996P2, который способен сверлить в металле отверстия диаметром 15 мм, а в древесине до 55 мм.

Правда, ударный режим нужен не во всех работах. Например, для сборки мебели он применяется крайне редко, поэтому столярам он не понадобится. А вот для сверления межкомнатных стен он реально пригодится.

Тормоз двигателя

В некоторых устройствах есть механизм, тормозящий двигатель сразу после отключения кнопки питания. Благодаря этому патрон с насадкой останавливается практически мгновенно и устройство не приходится долгое время держать на весу

В особенности важно, чтобы этой функцией обладали тяжелые модели весом от 2 кг, так как при длительной работе такие «ожидания» остановки патрона могут сильно утомлять руку

Предохранительная муфта

Предохранительная муфта – это механизм, защищающий двигатель от повреждений при резком возрастании нагрузки, например, в следствие заклинивании сверла в заготовке. При такой критической нагрузке предохранительная муфта отсоединяет вал патрона от двигателя, тем самым защищая его от поломки.

Предохранительная муфта встречается довольно редко, да и то только в аккумуляторных моделях. Например, она есть в Bosch GSR 18V-60, причем многоразового использования

Обратите внимание, что в некоторых моделях есть предохранительная муфта, но в характеристиках товара она указана как «электронная защита двигателя». Если для вас важна надежность работы устройства и долговечность двигателя, берите модель с предохранительной муфтой

Бесщеточный двигатель

Еще его называют бесколлекторным двигателем. Главной особенностью такого двигателя является более высокое КПД в сравнении со щеточными, то есть более низкое энергопотребление при той же полезной мощности

Если для сетевых моделей энергопотребление не так важно, потому что всегда есть питание, то для аккумуляторных это весомый показатель. Устройства с бесщеточным двигателем потребляют меньше энергии, но выдают отличную мощность

Ярким представителем бесщеточных устройств является мощный немецкий дрель-шуруповерт AEG BSB 18CBL, который может сверлить не только металл и дерево, но и бетон.

Еще одним плюсом бесщеточных двигателей является отсутствие искрения, что полезно при работе в пожароопасных помещениях. Бесщеточными двигателями оснащаются недешевые модели, поэтому если у вас ограничен бюджет, то лучше присмотреться к моделям с коллекторным движком.

Как правильно пользоваться шуруповёртом

На шуруповёрте имеется шкала, с помощью которой можно регулировать непосредственную мощность вращения. Поворачивая регулятор, вы выбираете тот режим, который нужен вам в зависимости от той работы, которую вы предполагаете делать. Этим же регулятором можно выбрать режим сверления. Только не старайтесь сверлить шуруповёртом твёрдые, бетонные и каменные поверхности, чтобы не вывести его из строя. Для сверления твёрдых поверхностей существуют специально предназначенные для этого инструменты. Не переключайте регулятор во время работы шуруповёрта. Это может привести к неисправности инструмента. Зная о том, как пользоваться шуруповёртом, можно продлить его срок службы.

С помощью специального переключателя можно выбрать три режима работы. Режим закручивания, режим откручивания и режим блокировки работы шуруповёрта. Третий режим нужен для безопасности. Все эти режимы очень удобно переключать, если вы держите шуруповёрт за рукоятку, расположенную выше аккумулятора. Рукоятка обычно покрыта прорезиненным материалом и поэтому очень безопасна при работе. Она гарантирует, что шуруповёрт не выскользнет из вашей руки в самый неподходящий момент. Для большей уверенности можно пристегнуть специальным ремешком шуруповёрт к руке.

Сетевой или аккумуляторный дрель-шуруповерт: какой взять?

Как выбрать дрель-шуруповерт по типу питания? Все зависит от поставленных задач. Например, сетевая модель подойдет тем, кто планирует делать ремонт в своем доме и время от времени подрабатывать. Причем это возможно будет только на объектах, к которым подведен свет. Какая лучше сетевая дрель-шуруповерт?

Главными преимуществами сетевых приборов над аккумуляторными являются более высокая мощность (при остальных равных параметрах) и возможность работы продолжительное время (не нужно делать перерывы на подзарядку). Хотя второе преимущество теряет свою актуальность, если к аккумуляторной модели докупить запасную батарею. Помимо прочего сетевые модели стоят несколько дешевле (если рассматривать продукцию одного бренда).

Из минусов отметим отсутствие автономности (не будет работать без электричества) и необходимость таскать за собой шнур питания (в труднодоступных местах это может создать реальные неудобства). Возможно для кого-то эти факторы не будут столь критичными: например, для тех, кто планирует использовать дрель-шуруповерт по дому или в мастерской по сборке мебели. Если это ваш случай, из сетевых рекомендуем взять Makita HP0300 — у нее хорошая сборка, приличный крутящий момент в 56 Нм и есть режим сверления с ударом.

Аккумуляторные модели имеют хорошую автономность и мобильность, ими удобно работать даже в труднодоступных местах. Для работы по разным объектам это лучший вариант. Однако, нужно следить за зарядкой батареи, которая имеет свойство разряжаться в самый неподходящий момент. Можно докупить запасной аккумулятор, но это дополнительные затраты. Если вы пользуетесь шуруповертом часто, есть смысл доплачивать за комфорт работы, иначе можно обойтись сетевой моделью.

Как выбрать аккумуляторную дрель-шуруповерт для дома? Лучше брать модели с литиевой (Li-Ion) батареей, так как в отличие от никель-кадмиевой (Ni-Cd) и никель-металлогидридной (Ni-MH) у нее нет «эффекта памяти», и ее не нужно полностью разряжать для обратной зарядки. Также при тех же габаритах литиевые аккумуляторы имеют большую емкость. Чтоб сэкономить на втором аккумуляторе, рекомендуем взять Bosch GSR 180-LI, у которого в комплекте идут сразу два 18-вольтовых литиевых аккумулятора емкостью 2 А*ч. Эта модель часто входит в рейтинг аккумуляторных дрелей шуруповертов по надежности.

Как работает редуктор шуруповерта

Редукторный механизм планетарного типа предназначен для снижения скорости вращения и увеличения силы момента. Состоит редуктор из набора шестерней. Они имеют разное количество зубьев, за счет чего происходит снижение скорости вращения до соответствующих значений.

В конструкции шуруповертов имеются переключатели, предназначенные для работы инструмента на разных скоростях:

• Первая — медленная, используется для завинчивания саморезов, винтов, а также резьбовых соединений
• Вторая — быстрая, при включении инструмента в режим «2» происходит вращение патрона со скоростью в 2 раза быстрее, чем на 1 скорости. В таком режиме прибор применяется для сверления металла и дерева. Сверлить бетон шуруповертом можно только в случае, если он имеет ударный режим. Обычно это ударные шуруповерты-дрели сетевого типа, обладающие высокой мощностью

Это интересно! Если подключить к валу двигателя шуруповерта патрон напрямую, то мотор быстро выйдет из строя. Редуктор не только способствует снижению скорости, но и предохраняет мотор от выхода из строя.

Редуктор состоит из ведущих и ведомых звеньев — шестерней. Ведущие шестерни называют «солнцем», а ведомые «водилом». Регулировка скорости происходит за счет механического переключения шестерней с большим количеством зубьев на малое. В итоге инструмент способен работать в двух режимах — сверление и завинчивание.

Это интересно! Отвечая на вопрос, почему на шуруповертах применяются планетарные редукторы, надо отметить, что они позволяют повысить силу момента и снизить скорость. С этой задачей сможет справиться обычный редуктор, поэтому кроме увеличения силы момента и снижения скорости до необходимого диапазона, планетарный редуктор обеспечивает плавный переход от вала мотора на патрон.

Садовый измельчитель

Несложное приспособление, которое работает по принципу блендера. Нам понадобится железная или пластиковая ёмкость, металлический вал и два лезвия.

1. Определите центр дна ёмкости и сделайте в нём небольшое углубление, в котором будет фиксироваться вал.
2. Теперь нужно приварить лезвия к основанию измельчителя. Можно воспользоваться холодной сваркой, но обычный способ с использованием сварочного аппарата будет эффективнее. Оставляйте расстояние от конца вала до плоскости лезвий.
3. Получившуюся конструкцию установите в патрон шуруповёрта и зафиксируйте в отверстии на дне ёмкости.

Теперь можно положить внутрь необходимые материалы, например, зелень, и нажать на кнопку. Аппарат быстро и эффективно превратит всё в мелкие обрезки.

Варианты использования

Правильное использование шуруповерта – это его использование согласно инструкции или установленной документации. По этим документам основная сфера использования – это непосредственно возможность вкручивать и выкручивать различные крепежи, а также для сверления различных отверстий.

В зависимости от возможностей та или иная модель может применяться как в быту, так и в профессиональной сфере. Бытовые шуруповерты дешевле и обладают небольшой мощностью, в то время как профессиональные модели имеют повышенную мощность, высокие показатели и более широкий функционал для использования.

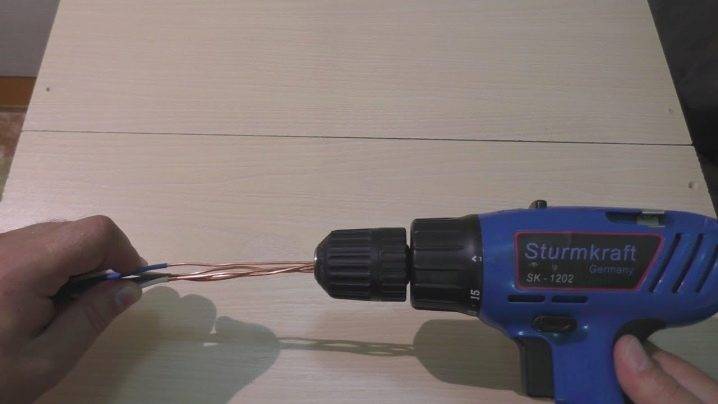

Скрутка проводов

Шуруповерт, имеющий специфическую насадку, отлично подходит для скручивания разделенных концов проводов. Обычно скрутку делают при помощи пассатижей, но желающие могут воспользоваться шуруповертом, применив его по такому назначению. Главное, правильно выполнять эту хитрую процедуру.

Вязка арматуры

Шуруповерт можно применять для вязания арматуры, используя стальную проволоку. Это широко распространено при строительстве, когда происходит возведение различных железобетонных конструкций домов и фундамента. Для того чтобы вязать, берут аккумуляторный или сетевой инструмент, который имеет насадку крючок.

Советы как выбрать шуруповерт для работы

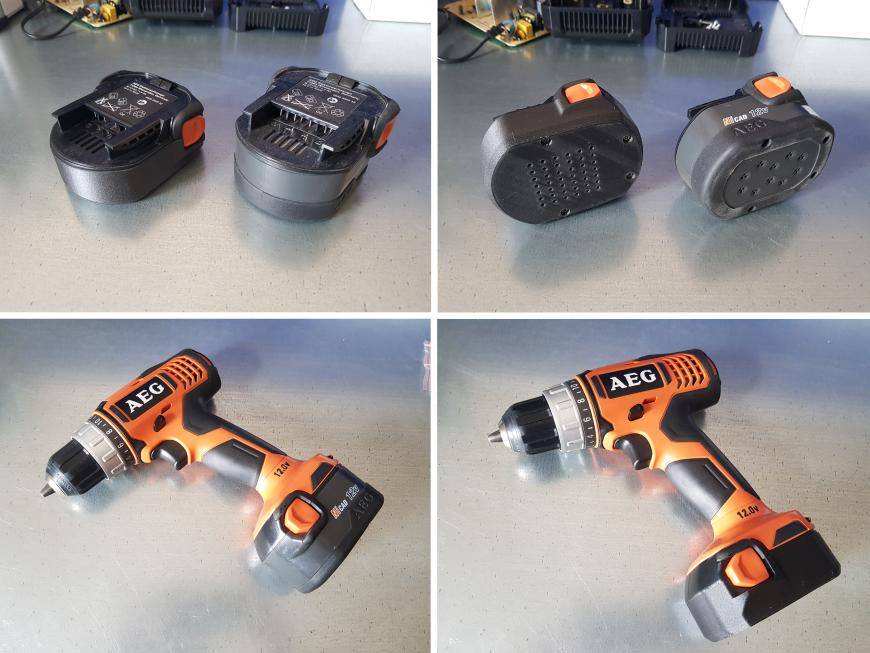

Аккумуляторные шуруповерты

Рассмотрите небольшую электрическую отвертку для легких работ вокруг вашего дома, таких как вывешивание фотографий или установка мебели, а также на таких материалах, как мягкая древесина и гипсокартон.

Они компактны, портативны и просты в хранении.

Ударные шуруповерты

Если вы решаете сложную работу, такую как строительство, вам понадобится ударный шуруповерт. Это сверхмощная отвертка конструированная для более тяжелых, более плотных материалов и большей   пользы.

Ударные  шуруповерты прилагают дополнительную (ударную) силу, аналогичную силе перфоратора, которая помогает быстрее и плотнее вбивать винты в более плотные материалы.

Сетевые шуруповерты

Проводные электрические отвертки подключаются непосредственно к электросети, гарантируя, что у вас есть питание для всей задачи под рукой. Это означает, что  вы не будете ждать перезарядки батареи.

При использовании только для легких работ, таких как гипсокартон, рассмотрите более низкую мощность. При использовании на металлах или древесине, выбирайте более высокую мощность.

Когда вы используете сетевой шуруповерт, имейте в виду, что за вами тянется провод, так как это может быть опасно или может запутаться вокруг мебели.

Принцип работы шуруповерта от А до Я разбираемся как работает инструмент

Популярными являются модели аккумуляторного типа, поэтому на их примере и разберем принцип работы шуруповертов. Зная устройство и конструкцию шуруповерта, не составит большого труда выяснить, как же работает этот прибор. Однако часто даже опытные мастера спотыкаются при ответах на вопросы — для чего нужна трещотка, как работает кнопка и почему на шуруповертах используются именно планетарные редукторы, а не обычные. Рассмотрим подробный принцип работы шуруповерта, и выясним все ответы.

1. Начинает работать прибор при нажатии на кнопку, которую еще называют выключателем. Однако выключатели (не имеют опции регулирования скорости) обычно используют на болгарках, а на шуруповертах применяются кнопки со встроенным регулятором оборотов. Принцип работы регулятора простой — чем сильнее сила нажатия на курок, тем выше скорость вращения патрона
2. Чтобы патрон начал вращаться при нажатии на пусковую кнопку, необходимо обеспечить подачу постоянного тока на электромотор. Для этого применяется аккумулятор, который выступает в качестве источника. Он состоит из набора банок, которые соединены последовательно, что в совокупности позволяет получать напряжение от 9 до 24В
3. Аккумулятор на шуруповертах является съемным, что позволяет не только подзаряжать его, но и менять при разрядке. От аккумулятора ток подается на кнопку включения. Если батарея разрядилась или испортилась, то шуруповерт может работать от автомобильного аккумулятора
4. Кнопка имеет сложную конструкцию неразборного типа. В кнопке замыкаются контакты, а также меняется полярность напряжения, поступающего на контакты электромотора
5. На кнопку подведено два провода от аккумулятора, которые замыкаются, и отходят на контакты коллекторного мотора постоянного тока. В конструкции кнопки имеется элемент, который отвечает за регулировку вращения патрона в зависимости от силы нажатия на курок — так называемый плавный пуск
6. На коллекторный двигатель поступает постоянный ток, который подается на обмотку ротора. Роль статора в двигателе выполняют постоянные магниты, посредством которых и происходит вращение ротора. К валу ротора крепится шестерня, момент вращения от которой передается на редуктор
7. Редуктор планетарного типа на шуруповерте состоит из набора шестерней с внутренним и наружным расположением звеньев. Посредством шестерней происходит передача крутящего момента от двигателя на патрон инструмента
8. Редуктор соединен с валом, на который крепится патрон. В губках цангового устройства фиксируется рабочая насадка — сверло, бита и прочие
9. Кроме этих элементов, в конструкции шуруповерта имеется трещотка или регулятор силы прижима с предохранительной муфтой
10. Предохранительная муфта исключает вероятность заклинивания вала, например, при сверлении или завинчивании шурупа. Отсутствие предохранительной муфты способствует тому, что может сгореть обмотка ротора вследствие увеличения нагрузки
11. Регулятор силы момента служит для обеспечения эффективного воздействия на обрабатываемые поверхности. Он исключает проворачивание патрона относительно вала, исключая увеличение нагрузки. Наличие регулятора позволяет завинчивать крепления с определенным моментом

Все эти устройства являются составными элементами шуруповерта. Рассмотрим подробно каждый элемент инструмента, а также его конструктивные особенности, что позволит разобраться в вопросе о том, как работает шуруповерт. Ниже на видео показан подробный принцип работы шуруповерта-дрели.

Как работает зарядное устройство и его схема

Зарядное устройство для шуруповерта представляет собой блок с микросхемой, сетевым проводом и выводными контактами. Принцип работы зарядного шуруповерта заключается в следующем:

• Посредством сетевого провода подается напряжение на блок
• В блоке происходит преобразование переменного напряжения в постоянное. Достигается за счет использования выпрямительного моста
• Кроме преобразования напряжения, происходит также его понижение до соответствующего уровня в 9 — 24В. Реализуется за счет трансформатора или инвертора
• Способность восполнения заряда АКБ зарядным устройством основывается на величине выходной силы тока
• Именно от величины тока зависит не только возможность восполнения заряда батареи, но и продолжительность зарядки

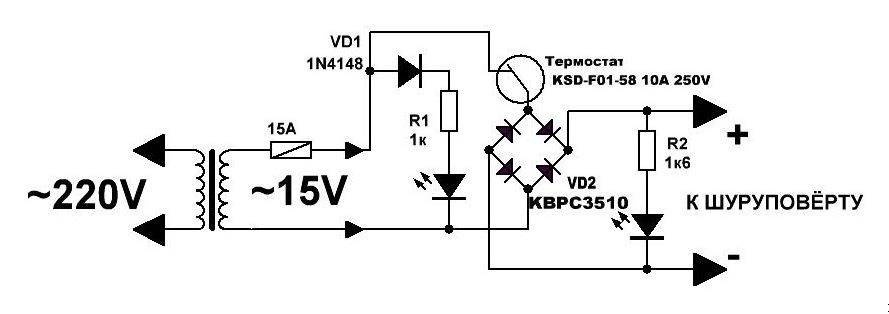

Схема работы зарядки показана на фото ниже.

Имея представление о том, как работает зарядное устройство на шуруповерте, не составит труда отремонтировать его.
